Hallo,
ich suche eine Library mit einem LM 317 SO-8.
Wichtig ist das das Teil im SO-8 Gehäuse ist,
bei mir in den Eagle-Libs lassen sich leider nur TO3 und so finden


Hat also jemand den LM 317 als SO-8 in einer eagle-lib ?

-> Danke <-

Gibts AFAIK nicht. Selber machen.

smd-ipc öffnen, SO-8 Gehäuse kopieren.

v-reg öffnen, LM317 kopieren
Symbol modifizieren (das SO-8 hat 4 Vout Pins)

Symbol und Gehäuse zu einem neuen Bauteil zusammenfügen, Pins verbinden.

Dauert 2 Minuten.

MFG
Falk

@Falk
Hmm also bei mir dauerts nun schon länger als 2 min, liegt wohl daran,
das ich das im Gegensatz zu Dir grade zum ersten mal mache...
aber smd-ipc gibts bei mir nicht, soll das ne lib sein ?
wie genau meinst du das mit öffnen (also wo) und wie kopieren ??

again @Falk,
so also gut habe eine neue lbr namens LM317-SO-8.lbr erstellt und
dann das SO-8 Gehäuse im Control Panel mit RMT in Bibl. kopiert
und daselbe mit dem LM317 aus der VREG auch, so wie modifiziere ich das
nun ?

moment mal, die sind nun beide unter package drin...

Sinnvollerweise erstellst du eine Bibliothek ala Meine_Bauteile oder
New_stuff. Für ein einziges Bauteil legt man keine neue Bibliothek an.

Also

Neue Bibliothek anlegen, z.B. Steffi.lbr
Alte Bibliothek öffnen, smd-ipc
SO-8 Gehäuse öffnen
Alles markieren (Laso)
Alles kopieren (CUT, rechte Maustaste)
Neue Bibliothek öffnen
neues Gehäuse anlegen, SO-8
Gehäuse einfügen (PASTE)
Neue Bibliothek speichern
Alte Bibliothek öffnen, v-reg
Symbol LM317 öffnen
Alles markieren (Laso)
Alles kopieren (CUT)
Neue Bibliothek öffnen
neues Symbol anlegen, LM317L
Symbol einfügen (PASTE)
3 zusätzliche Pins einfügen (für die 3 zusätzlichen Vout)
Neue Bibliothek speichern
Neues Device anlegen, LM317
Symbol einfügen, LM317L
Neue Variante erstellen (Rechts im Fenster, NEU)
Pins verbinden.
Ähhhh voala.

MfG
Falk

@FALK  !!

Also erstmal vielen Dank, das ist ne super Beschreibung, damit hats auf
Anhieb geklappt...

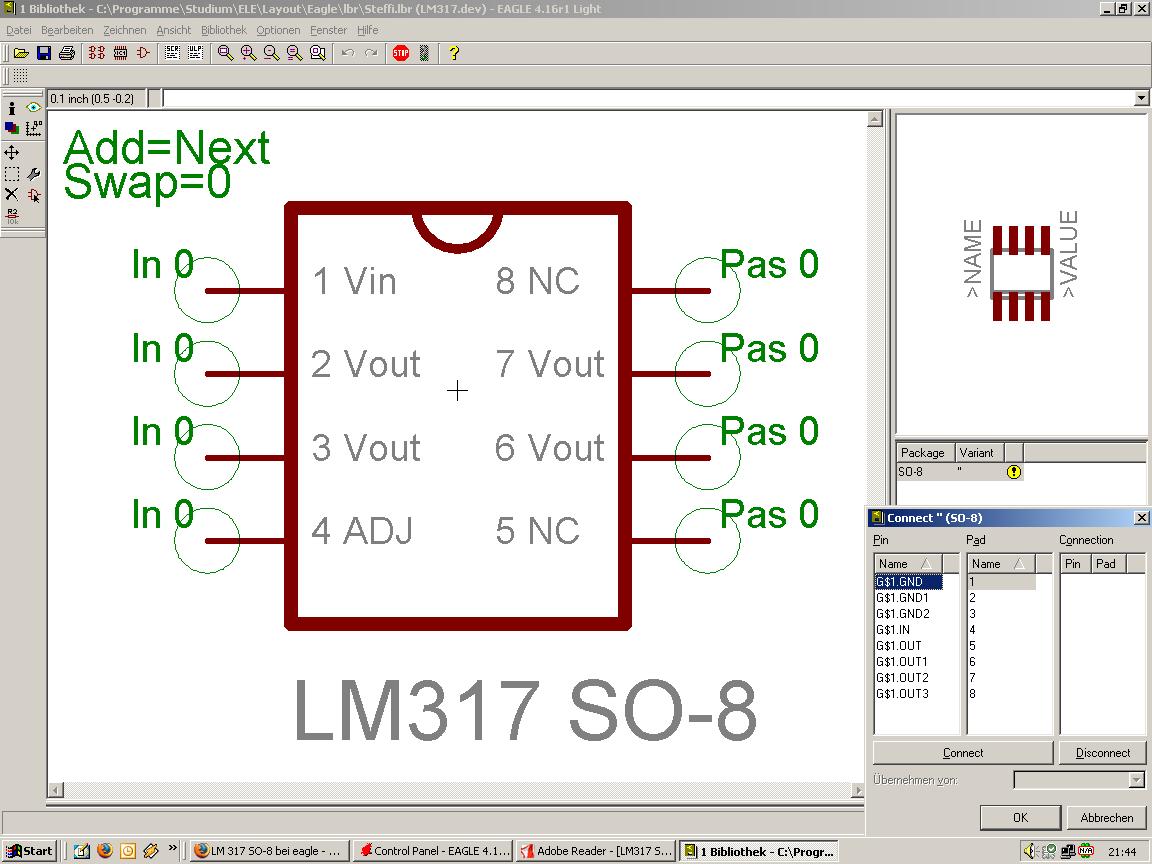

nur wäre da noch eine Kleinigkeit, ich hab unter Symbol einfach die
anderen Pins kopiert und nicht neue erstellt, da steht jetzt immer nur
in grüner Schrift (Layer Pins) LN0 und PAS0
und wenn ich auf Connect gehe dann sind die einzigen Pins die ich
auswählen kann logischerweise nur die out und gnd, weil ich das ja alles
kopiert habe..

kann ich das wo ändern ??
(siehe Screenshot)

Es ist eine Unsitte und unprofessionell, Bauteile im Symbol in Ihrer
Gehäuseform abzubilden. Nimm lieber das normale LM317 Symbol und mach
dort noch 3 Pins dran.

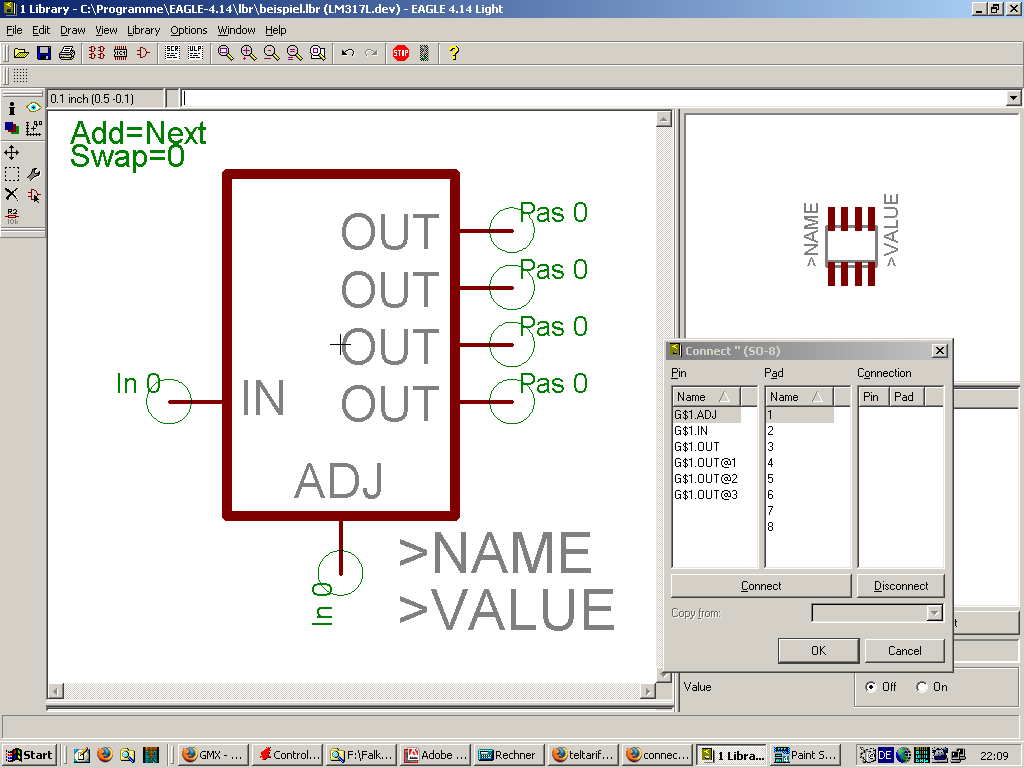

Ich hab gerade festgestellt, dass in v-reg das Symbol für den LM317 ein
Wirklichkeit 78ADJ heisst. Also das kopieren und erweitern, wie im
Screenshot zu sehen (man beachte, PNG!!!, kleiner und besser als JPG!)

Drei Pins hinzufügen und die Eigenschaften entsprechend anpassen (Länge,
Direction, Visible OFF), alles über CHANGE (der Schaubenschlüssel). Die
Beschriftung OUT ist einfach kopiert, ist ein einfacher Text.

Tja, und dann einfach Symbol einfügen und Pins verbinden.

MFG
Falk

Ok, habs nun so wie du gemacht,
nur leider sieht es unter connect noch nicht so aus....
wie bekomme ich das denn hin, das da ADJ anstelle von GND steht ??

Das Symbol nochmal aus dem Device löschen (sonst kann es nicht
bearbeitet werden) und das Symbol ändern.
CHANGE -> TEXT

Oder gleich das richtigere Symbol kopieren. 78ADJ, nicht 78XX.

MFG
Falk

Hallo zusammen, hab es nun soweit fertig,
wenn ihr möchtet könnt ihr auch nochmal drüber schauen, oder für
eigene Zwecke benutzen (siehe Anhang)

Sollte euch noch was einfallen, was geändert werden sollte, schreibt
einfach...

Danke ...

Das interessiert mich, wo finde ich das Datenblatt des LM-317 im SO-8
Gehäuse.

Vergesst es, hab´s gerade bei national gefunden.

@Steffi
Hab dir mal auf Basis eines "normalen" LM317 einen im SO-8 erstellt.
Kannnst du so verwenden oder abändern wie du lustig bist. Nicht
vergessen:Pins, die gegeneinader getauscht werden dürfen bekommen einen
Swaplevel >0, das heißt z.B. bei allen "Out".

Nachdem ich für einen MOSFET SI4425P
ebenfalls nach einem passenden SO-8-Typ in der .lbr gesucht hatte
und mir die steffi2.lbr eingefügt hatte,
stelle ich fest, dass mein Eagle bereits
4 passende .lbr enthält:

analog-devices - SO8
motorola-sensor-driver - SO08
optocoupler - SO-8
transistor-fet - SO-8

Doch alle sind ein wenig verschieden ...

SO-8 ungleich SO-8?

Gruß
Dietrich

kommt auf den fertigungsprozess an. beim wellenlöten sollten die pads
möglichst weit auseinander sein, beim reflowlöten sollen die pads über
die beine hinausstehen, beim handlöten sind längere pads als beine
wünschenswert...
der pinabstand - neudeutsch pitch - sollte aber wohl bei allen
gehäusevarianten gleich sein.
ich kann die ref-packages.lbr bib von eagle für gehäuse empfehlen. dann
muss man nicht lang in andren bibs nach dem gehäuse suchen.
grüße, holli
