hallo,

gibt es einen speziellen IC, damit man ein Genlock-Signal NTSC, PAL oder
HDTV empfangen kann und weitersenden kann? also nicht neu generieren?
Oder wie macht man das?

Olaf

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
einen extra IC glaub ich benötigst du dafür nicht...

mit welchen Pegeln kommen den die Werte an bei einem genlock (pal, ntsc,
hdtv) - sind die unterschiedlich? --> wahrscheinlich verstärken damit
man ttl-pegel hat und dann in den µC

bitte um berichtigung, wenn was nicht korrekt ist...

Peter

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja ich hoffe es meldet sich noch jmd. der uns das ganz genau erklären
kann...

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gibt es dafür spezielle ICs, die einem die Arbeit erleichtern?

wäre sehr interessant zu wissen.

Karl

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab grad etwas gesucht... und anscheinend ist das Genlock-Signal bei
HDTV ein anderes als bei normalem PAL...

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist überhaupt klar, was Genlock bedeutet?

> damit man ein Genlock-Signal NTSC, PAL oder
> HDTV empfangen kann und weitersenden kann?

http://de.wikipedia.org/wiki/Genlock

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja mit hilfe eines Genlocks kann man verschiedenen sachen wie
bildmischer synchron-laufen-lassen.

Genlock = Black Burst; dieser ist jedoch bei allen Signalen
unterschiedlich lang und der Sync-Impuls ebenfalls.

Wie integriert man den so einen Genlock in eine µC-Anwendung?

Karl

Autor: Rahul Der trollige (rahul)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gab mal den LM1881 (auch von anderen Firmen als National
Semiconductors). Es kann sein, dass es den wegen ROHS nicht mehr gibt.
Bei diesem Baustein handelt es sich um einen Signalstripper, der die
diversen Sync-Signale aus einem (F)BAS-Signal (PAL oder NTSC)
herausfiltert.

Für alle anderen Video-Systeme verwendet man vermutlich inzwischen DSP
oder sowas.

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und wenn man das genlock-signal eines bildmischers etc. zu einer
led-wand synchronisieren möchte - geht das dann ohne eines solchen ICs?

Oder wie wird das in Geräten gemacht, die nur einen Genlock-BNC-Eingang
haben als Add-On?

Wie muss dann das Signal bis zum µC verarbeitet werden?

Paul

Autor: Frank (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://mondo-technology.com/
unter Tips&Tricks steht was zum Thema

bye

Frank

Autor: Rahul Der trollige (rahul)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>und wenn man das genlock-signal eines bildmischers etc. zu einer
>led-wand synchronisieren möchte - geht das dann ohne eines solchen ICs?

Sehe ich es richtig, dass du das Videobild einer Leinwand abfilmen
willst?

Dazu müsste es reichen, wenn du dem Bildmischer das Videosignal, das zur
Leinwand geht, zur am Genlock-Eingang zur Verfügung stellst.

Vielleicht solltest du einfach mal schreiben, was du vorhast.

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Sehe ich es richtig, dass du das Videobild einer Leinwand abfilmen
> willst?

nein, das videobild wird weder abgefilmt noch ist es das gleiche signal
wie auf der led-wand. Es sind zwei verschiedene Videoquellen (einmal für
die led-wand und einmal für die leinwand) die synchron zueinander
ablaufen können müssen... das wollte ich über einen genlock realisieren;
für sämtliche videonormen (pal, ntsc, hdtv etc.)

Paul

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Frank

http://mondo-technology.com/ --> vielen dank für diesen link

welche besondere Bedeutung hat das RC-Glied in dieser Schaltung? Den
Sync-Impuls kann ich auch an jeden anderen Eingang des µC liefern...
Wäre es auch möglich, ein Latch damit zu bedienen - also durch den
Impuls den Inhalt des Latchs rauszuschieben?

Paul

Autor: Rahul Der trollige (rahul)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>die synchron zueinander ablaufen können müssen..

Wenn du die Videoquellen synchonisieren kannst (eine von beiden besitzt
einen GENLOCK-Eingang), dann sollte das gehen.
Wenn du ein Bild mit einem PIC o.dergl. erzeugen willst, brauchst du die
mondo-Schaltung, wenn du zwei (andere) Videoquellen synchronisieren
willst, brauchst du einen TBC (Timebasecorrector; auch
(Halb-)Bildspeicher genannt), der wiederum auf die andere Quelle per
Genlock synchronisiert wird.

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
im prinzip hab ich ein Gerät welches den Genlock erzeugt und mit diesem
möchte ich mein gerät synchronisieren - gleichzeitig ist ein Thru-Output
auch sehr schön, damit man nicht zwei lange leitungen ziehen muss.

--> d.h. bei diesem vorhaben würde die schaltung ausreichen, die auf
http://mondo-technology.com/ gezeigt wird?

den sync-impuls aus dem Pin Q führe ich dann an meinen µC und an den
Ausgang weiter - oder nimm ich für den Thru-Port gleich den Sync-Puls
vor dem 74HC74 dafür her? Und die bedeutung des RC-Glieds ist mir noch
nicht ganz schlüssig?

Paul

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

wenn das ein übliches Black-Burst-Signal ist 2 75 Ohm BNC-Buchsen
einbauen, miteinander verbinden und an die Verbindung einen LM1881
hängen. Wenn es das letzte Gerät der Kette ist, 75 Ohm Abschlußstecker
auf die 2. Buchse, sonst eben weiter und den Abschluß am letzten Gerät.

Bei langen Kabeln paß auf die Längen auf, Video und Genlock sollten
gleiche längen haben, wenn kein TBC im Spiel ist. Laufzeiten im
ns-Bereich können schon sichtbare Verschiebungen der Bildlage ergeben,
bei analog RGB oder Y/C gibt es schon vermeidbare Unschärfen. Hat mir
ein alter Ton-/Bild-Ing in einem kleinen Studio mal ganz praktisch
gezeigt...

Gruß aus Berlin
Michael

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um zwei völlig unabhängig erzeugte PAL-Farbsignale zu synchronisieren
müssen beide Synchronfrequenzen, also 15625 Hz und 50/25 Hz gerastet
werden, für die Farbe aber auch die Farbträgerfrequenz, und was gern
vergessen wird, bei PAL noch die halbe Zeilenfrequenz 7,8125 kHz. Wie
Rahul schon schrieb geht das nur mit Bildspeicher. LM1881 rastet nur die
15625Hz und trennt die 50Hz ab aber ohne eigenen 50Hz-Oszillator. Für
die Farbe ist der nicht gedacht.

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gibt es den LM1881 auch für 3.3V VCC?

und dieser IC ist auch nicht etwas oversized, wenn ich wirklich nur den
Black Burst in meinem Gerät als Synchronsignal haben möchte - sprich
mein Gerät damit zu einer Kamera etc. synchronisieren möchte? Mein Gerät
selber besitzt oder benötigt keinen Videoeingang etc.

Paul

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so wie ich den LM1881 verstehe, generiert mir dieser aus einer
Videoquelle einen Genlock? - das brauch ich ja gar nicht... bei meinem
Gerät kommt der Genlock-Impuls schon an

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn ich den 74LVC2G74 verwende: muss ich dann an CP den Genlock von der
BNC--Buchse anschließen, D auf VCC ziehen, damit ich bei jedem
Sync-Impuls eine 1 an den µC über den Output Q schicken kann.

aber was hat es mit RD und SD auf sich?
Und wie kann ich den externen Sync deaktivieren? Verwende ich hierfür
den Datainput -> wenn von µC an diesen Input eine 1 geschickt wird, wird
extern mit dem Genlock synchronisiert und wenn eine 0 geschickt wird,
nicht?

http://www.standardics.nxp.com/products/lvc/pdf/74...

Paul

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Conrad hat solche digitalen Bildspeicher zur gleichzeitigen Darstellung
von vier Videosignalen auf einem Schirm:
http://www1.conrad.de/scripts/wgate/zcop_b2c/~flN0...

COLOR QUAD PROZESSOR Art.-Nr.: 750740 - 62 149,00 EUR
FARB QUAD PROCESSOR (BNC VERSION) Art.-Nr.: 750935 - 62 152,85 EUR
FARB-QUAD-PROZ.M.VIDEO-&RGB-AUSGANG Art.-Nr.: 750828 - 62 204,15 EUR

Autor: Zihat (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Christoph Db1uq

ich möchte doch gar keine videosignale in einem gerät gleichzeitig
darstellen können?!?!?

ich denke das ich mit dem D-FLipFlop ganz gut hinkommen sollte...

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Du hast Dir den Signalverlauf und die Signalpegel des Genlock-Signals
aber mal angeschaut? Das hat normalerweise nichts mit TTL-Pegeln zu
tun...

Gruß aus Berlin
Michael

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die Signalpegel liegen bei 0.3V -> d.h. verstärken mit einem
DCDC-Wandler auf 3.3V bringt nichts?

muss ich deiner meinung den LM1881 verwenden, auch wenn dieser sehr
viele funktionen anbietet, die ich gar nicht benötige? Und an welchen
Pin wird der normale Genlock-Input angeschlossen?

Paul

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diese Color-Quad-Prozessoren sind die einzigen preiswerten
Genlock-Bildspeicher, die ich kenne, alles andere aus der
professionellen Videotechnik dürfte noch wesentlich teurer sein.
Such mal nach "TBC time base" wie oben schon genannt, da gibts einen
ausführlichen Wikipedia-Artikel und viele Händler
http://de.wikipedia.org/wiki/Time_Base_Corrector

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok.. aber in meinem eigenen Gerät muss ich ja auch irgendwie den Impuls
dann integrieren können... dann von so einem TBC Gerät... d.h. eine
kleine Z-Diode + Abschlusswiderstand... und welchen IC würde ich dann
noch benötigen in meinem eigenen µC?

Paul

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also so wie ich das jetzt verstanden habe, brauche ich ein Gerät,
welches entweder einen Timecode erzeugt und an alle Geräte verschickt ->
also so einen TBC... von dem bekommt mein Gerät dann ein Timecode-Signal
(Genlock) zugeschickt...

und jetzt bleibt bei mir noch die frage, wie ich den 0.3V Pegel Burst
auf TTL bekomme und meinen µC drauf synchronisiere..

Paul

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

irgendwie geht das etwas im Kreis für mich...

Wenn ich es richtig verstanden habe, hast Du irgendein Gerät, das auf
ein vorhandenes Genlocksignal syncronisiert werden soll?

Was macht das Ding grob gesagt und was soll es in Abhängigkeit von
Genlock-Signal syncronisieren?

Gruß aus Berlin
Michael

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke Matthias für deine Mühe...

also mein Gerät soll mit Hilfe des Genlocks eine LED-Wand bespielen. Man
kann sihc das so vorstellen, in der Mitte befindet sich eine
Videoleinwand, welche von mehreren Kameras (live-signalen) bespielt wird
(über einen TBC kann man diese dann zueinander auch synchronisieren
etc.) die LED-Wand befindet sich aussenherum.

Diese LED-Wand soll im gleichen Takt bespielt werden wie die
Videoleinwand, um z.B. LED-Wand und Video gleichzeitig anhalten zu
können etc. oder auch bei jedem Schnitt auf eine andere Kamera, z.b. ein
anderes muster zeigen zu können.


--> ich benötige einfach ein Synchronsignal welches mir das ermöglicht.
Das Bildsignal von der LED-Wand kommt von keiner Kamera, sondern von
einem eigenen System (hat damit erstmal nichts zu tun)...

Paul.

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oh sorry michael meine ich natürlich... keine ahnung wie ich auf
matthias komme

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

da wird Dir ein Genlock-Signal aber dann nicht viel helfen. Das liefert
die Syncron-Signale usw. damit alle Videoquelllen bild- und
zeilensyncron zueinander laufen und somit ein Schnitt oder eine
Überblendung zwischen den Quellen fehlerfrei möglich ist.

Informtionen darüber, was da läuft enthält es natürlich nicht.

Informationen über Schnitte, Kamerawechsel usw, kannst Du ja nur vom
Bildmischer bekommen, an dem das ausgelöst wird...

Gruß aus Berlin
Michael



Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dann hab ich mich falsch ausgedrückt:

wie du schon sagst, enthält der Genlock ja die Information über den
Bildaufbau; d.h. das bei einem Schnitt durch einen Genlock beide
Videosignale zur gleichen zeit geschnitten werden (also synchron)
können... und genau das möchte ich haben...

natürlich wird die steuerung immer von zwei oder mehreren geräten
ausgehen (wie Bildmischer oder Ansteuerungs-Gerät von der LED-Wand) -
aber z.B. kann ich dann ja erlauben oder sagen, dass nur wenn ein Impuls
vom Genlock ankommt, geschnitten werden soll...

Paul

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wie würdest du den so einen Genlock in eine µC-Schaltung integrieren?
Mal unabhängig von der Anwendung... nur den reinen Black Burst ohne
einem weiteren Videosignal etc. --> so dass eine Synchronisation möglich
ist.

Paul

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
im prinzip möchte ich genau sowas wie hier beschrieben wird:
http://www.slazenger.de/pb/detail/Neue_SyncPulsGen...

-> mein Gerät ist somit ein weiteres, welches von so einem
TimecodeGenerator angesprochen werden soll - und zwar über Genlock

--> gibt es für die Umwandlung in TTL-Pegel von so einem Genlock Burst
bestimmte ICs bzw. welche ICs verwendet man dafür.... gibt es auch eine
möglichkeit über die kurze zeit, in der der burst übertragen wird, das
immer 1 an den µC gesendet wird?

Paul

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Du schreibst:
>wie du schon sagst, enthält der Genlock ja die Information über den
>Bildaufbau; d.h. das bei einem Schnitt durch einen Genlock beide
>Videosignale zur gleichen zeit geschnitten werden (also synchron)
>können... und genau das möchte ich haben...

Falsch.

im Genlocksignal sind H-Sync, VSync, PAL-Burst und Schwarzwert
enthalten.

Die sind darin immer und konstant und unverändert, sonst wäre es
nutzlos.

Jede Bildquelle (Kamera, Zuspieler usw.) bekommt dieses Signal und
syncronisiert damit ihren Bildaufbau, also beginn einer Zeile, Beginn
eines Halbbildes, Farbträger.

Ein Schnitt irgendwo muß genau dieses Timing absolut unverändert lassen,
er verändert nur den Bildinhalt, indem er z.B. vom Bild der Kamera 1 auf
das der Kamera 2 umschaltet oder überblendet. Damit man genau das machen
kann, müssen alle Geräte per Genlock absolut syncron laufen, weil es
sonst Bildfehler geben würden, wenn z.b. Kamera 1 gerade in Zeile 17
wäre und Kamera 2 in Zeile 214...

Wenn man Quellen hat, die sich nicht syncronisieren lassen (das aktuelle
TV-Programm vom Sender als Beispiel), dann muß ein TBC ran, der liest
das ankommende TV-Signal in einen Bildspeicher und gibt es syncron
gesteuert durch das Genlock-Signal wieder aus. Nicht mehr und nicht
weniger.

Gruß aus Berlin
Michael

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>im prinzip möchte ich genau sowas wie hier beschrieben wird:
>http://www.slazenger.de/pb/detail/Neue_SyncPulsGen...

wie würde man sowas um ein weiteres gerät erweitern?

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Jede Bildquelle (Kamera, Zuspieler usw.) bekommt dieses Signal und
>syncronisiert damit ihren Bildaufbau, also beginn einer Zeile, Beginn
>eines Halbbildes, Farbträger.


und was muss ich machen, damit meine bildquelle diesen synchron-impuls
auch bekommt? Welchen speziellen Baustein benötige ich dafür?

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einen Genlock-Imuls zu erzeugen ist nicht schwer, die Auswertung ist die
eigentlich komplizierte Schaltung.
Alle Frequenzen der Bildquelle müssen von außen verändert werden können.
Eine Videokamera enthält normalerweise einen Quarzoszillator, von dem
alle Frequenzen für das Videosignal gewonnen werden. Das Genlock-Signal
muß diesen Quarz in der Frequenz ändern, sowie weitere Signale
synchronisieren.

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oder benutzt man dafür nur ein einfaches flankengesteuertes FlipFlop,
welches dann auf die Low-to-high Flanke triggert (vom h-sync) und auf
diesen impuls synchronisiert man dann auch seine ganze schaltung... aber
wie bekomm ich den pegel noch etwas höher oder ist der egal bei
flankengesteuerten FlipFlops?

Paul

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
werden im professionellen bereich nicht Genlock und Bilddaten auf
separaten Leitungen übertragen? oder ist das geräteabhängig?

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ein TBC bekommt doch auch nur den Genlock als Sync-Quelle und nicht ein
komplettes videobild?

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wie bekomm ich denn den genlock auf TTL-Pegel (3.3V VCC) - mit welchem
IC wäre das möglich...?

Bei einem Ext. Ref in (wie man es häufig bei den geräten sieht) wird nur
der Genlock übertragen ohne bildsignal etc. --> daher sollte es schon
relativ einfach sein, einen Genlock zu integrieren...

Paul

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

LM1881, zuverlässiger und billiger geht es wohl kaum.

Es hilft Dir aber (wenn ich Deine Beschreibung richtig verstanden
habe...) genau nichts. Du hast dann einen Bild-Sync, einen H-Sync, die
Halbbildkennung (und wenn Du zusätzlich was ranbaust) noch die Frequenz
und Phase des PAL-Trägers, mit dem alle am Genlock angeschlossenen
Geräte laufen. Nur, was willst Du damit anfangen???

du schreibst:

>und was muss ich machen, damit meine bildquelle diesen synchron-impuls
>auch bekommt? Welchen speziellen Baustein benötige ich dafür?

Welche Bildquelle denn nun wieder??? Bildquelle ist irgendwas, was ein
Videosignal erzeugen soll...

Gruß aus Berlin
Michael

Autor: Paul (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
der LM1881 erwartet doch aber ein Bildsignal, oder?? Ich will aber nur
ein Genlock-Signal schicken und kein Bildsignal.... weil ein Bildsignal
benötige ich ja nicht zum synchronisieren...

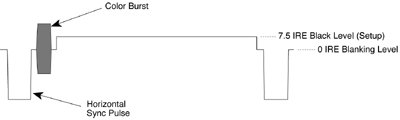

ein Genlock-Signal sieht so aus (siehe Bild) - da ist kein Videobild und
nichts vorhanden...

-> ich brauch eigentlich nur eine Möglichkeit, die Flanke des H-Syncs
mit einem FlipFlop oder ähnlichem zu erkennen, so dass ich einen
Synchronpunkt habe... oder einen verstärker damit ich den pegel vom
Burst als Synchronpunkt nehmen kann.

Mit Bildquelle meine ich die LED-Wand...

Paul

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo,

hab mir grad mal alles so durchgelesen... das datenblatt vom  LMH1981
klingt sehr interessant... kann man diesen IC direkt an einen Input
eines µC schließen? ich würd den VSOUT vertikalen Sync verwenden? Oder
muss das vorher noch durch einen Flipflop, damit man TTL-Pegel erhält?

Olaf

Autor: Michael U. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

der LM1881 kann mit 5V betrieben werden und liefert dann auch
TTL/CMOS-kompatible Pegel.

Ob Bildinhalt drauf ist oder nicht, ist dem LM1881 völlig egal. Dein
Bild oben ist ja soweit ok, nur gehören dazu noch VSync-Impulse, die von
den H-Sync dann sozusagen unterbrochen werden, und Vor- und
Nachtrabanten, die für den sauberen Halbbildwechsel sorgen. Das kann man
zwar mit RC-Filtern, Monoflops, Schmitt-Trigger oder/und ähnlicher
Handarbeit auch erledigen, mann kann auch einen µC damit beschäftigen
(Comperator mit TTL-Ausgang und Schaltschwelle bei ca. 0,15...0,2V und
dann an einen Pin), allerdings mußt Du dann doch ein wenig
programmieren, nur um die H- oder V-Syncpunkte zu haben. Ein LM1881 ist
da einfach sparsamer.

Gruß aus Berlin
Michael


Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok... meine Schaltung läuft mit 3.3V -> aber das ist schön, wenn man
nach dem LMH1981 nichts mehr dazuschalten muss...


Noch eine kleine Frage: der Abschlusswiderstand von BNC ist ja 75Ohm:
muss dieser Widerstand vor oder nach der Abgabelung zum Thru parallel
geschaltet werden und macht ein Thru (wie bei DMX) eigentlich Sinn, oder
wird der Genlock-Impuls wie bei Ethernet (Switch) sternförmig an seine
teilnehmer gesendet, damit alle gleichzeitig das signal dahaben
(wahrscheinlich wirds so sein)?

Olaf

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
