Forum: Mikrocontroller und Digitale Elektronik Aktivität auf dem USB Bus feststellen


Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt ja so "leuchtkabel" die bei USB Aktivität blinken... wie macht
man sowas? Ich dachte immer die Daten werden differientiell übertragen,
wie stellt man also mit einem (passiven) Kabel fest das da sich was tut?
Ichglaub kaum das die da nen echten USB Prozessor oder sowas mit
einbauen nur um ne LED blinken zu lassen ;)

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da sind nur 2 Transistoren und eine LED drin. Die greifen das Signal an
einer der beiden Leitungen ab, und lassen damit die LED leuchten, wenn
sich der Pegel ändert.

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm.. ich kann mir das nur Schaltungstechnisch grad schwer vorstellen,
weil die Leitungen doch eigentlich keinen Bezug zu GND haben oder?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Doch, die Pegel liegen zwischen GND und 3,3V.

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also im einfachsten Falle nen NPN transistor an D- mit dem die LED
angeschaltet wird wenn D- 3,3V hat?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

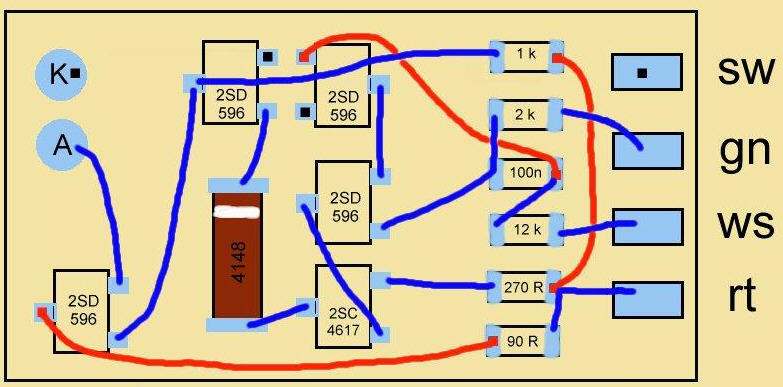

Ja, so in etwa. Im Anhang die Schaltung von so einen LED USB Kabel.

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke bendikt das werde ich bei Gelegenehit mal ausprobieren :)
Will nämlich ne art HD LED für meine auf Frontpanel geführten USB
Buchsen bauen ;)
