Hallo,

ich möchte meine Modelleisenbahn über meinen PC steuern. Dabei möchte
ich aber die DCC-Technik nicht nutzen, da ich keine abwärtskompatiblität
zu analog oder zu anderen Geräten benötige. Ich möchte mir alle Decoder
usw. selbst bauen (Spur G, also genügend Platz) und möchte dass meine
Decoder mit der Steuerung bidirektional kommunizieren können.

Es soll also über die 18V DC Gleisspannung die Daten ähnlich wie bei
Powerline übertragen werden. Dafür gibt es auch einige ICs. Mir stellt
sich jetzt noch die Frage ob diese Powerline-Technik auch bei DC
funktioniert oder ob ich da am Gleis irgendwelche Induktionen
"heraufbeschwöre" und doch lieber AC verwenden sollte.

Um eine Verpolung zu vermeiden (was ist Vorwärts/Rückwärts) würde ich
natürlich jedem Decoder einen Gleichrichter (die 4 Dioden) verpassen.

Die Steuerung (Master) muß die Ausgangsspannung von 18V= ständig am
Gleis lassen und die Decoder sollen über diese Spannung Ihre Daten an
die Zentrale senden können. Muß ich da jetzt schon in HF-Technik
einsteigen? Welche Gefahren können auftreten (Störsignale, usw).

Hat jemand schon mal ähnliches gemacht und kann mir dazu Infos liefern?

Danke im Voraus
Stefan

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe da noch was gefunden. Sowas in der Art gab es schon.
Nannte sich EMS (Elektronische Mehrzugsteuerung) und war von Trix.

Das Prinzip kommt ja auch noch bei DiSeqc, Powerline usw. vor. Auf
folgender Seite habe ich auch Schaltpläne zum EMS gefunden:

http://www.grinsen.de/trix/ems/index.htm

Kann mir nun jemand sagen ob es ein Problem werden könnte wenn ich einen
Gleichstrom mit aufmodulierten Datensignal durch die Schienen jage?
Entsteht zwichen den Schienen eine Induktion die ich beachten muß?

Kann mir jemand Schaltpläne zur Verfügung stellen wie ich das Signal auf
die Trafospannung bekomme und beim Decoder wieder "auslesen" kann?

Im Gegenzug zum EMS möchte ich die Geschwindigkeit, Fahrtrichtung usw.
wie bei DCC über Register programmieren. Ich brauche also zum Senden nur
1 Kanal. Kann ich den Rückkanal über einen anderen Kanal gleichzeitig
und ohne Kollisionen ansprechen?

Danke nochmal
Stefan

Autor: Marvin M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde mir an Deiner Stelle DCC echt nochmal anschauen, denn das ist
wesentlich einfacher, als ein Datensignal auf die Versorgungsspannung
hochfrequent aufzumodulieren. Außerdem wird man im Netz von
Informationen über DCC regelrecht erschlagen.
DCC arbeitet mit einer modulierten Wechselspannung - Vollbrücke in die
Versorgungsspannung, Gleichrichter in die Lok und das war es vom Prinzip
her schon (natürlich zusätzlich der µC). Irgendwelches HF-Zeugs brauchst
Du dann nicht. Bei einer eigenen Umsetzung muss man sich ja auch nicht
unbedingt an die DCC-Standards halten...

Autor: He Ro (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber DCC bidirektional steckt scheinbar noch in den Kinderschuhen. Ich
würde mich allerdings trotzdem bei der Entwicklung an DCC orientieren,
vll. bekommt man das ja kompatibel hin, so dass die eigenen Loks
wenigstens auf DCC-Anlagen fahren (wenn auch ohne Rückmeldung) und
umgekehrt.

MfG, Heiko

Autor: winne (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schua die mal den Instabus für Hauselektrik an


Dort wird in 2 Drahttechnik so verfahren wie du es wünscht.

das Prinzip ist denkbar einfach


H=20V
L=18


Eine Drossel in Reihe zur stabilisierten Stromqelle ermöglicht die
Modulation.

moduliert wird in dem ein entsprechend starke Last (FET) die Spannung
auf 17-18V herunterzieht.
Ein Schmitttrigger (Schwellwert 19V) mit mit demod mit nachgeschaltetem
SW-Filter demoduliert dir das Signal vom Gleis.

Ansonsten funktioniert die Kommunikation wie bei I2C.

Natürlich musst du die leistungsparameter auf deine Verhältnisse
anpassen.

Autor: Hannes Lux (hannes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wirklich bidirektional ist das System von Trix. Vielleicht findest Du ja
Infos darüber (MIBA, Digitalprotokollen aufs Bit geschaut). Der Trick
dabei ist, dass es zwischen den positiven und negativen Impulsen Pausen
gibt, die für den Rückkanal genutzt werden. Das sollte auch bei einem
eigenen (an DCC angelehnten) Protokoll möglich sein. Ist zumindest
weniger Stress als Powerline-ähnliche Umsetzungen.

...

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau um das bidirektionale geht es mir ja. Ich möchte nur ein System
haben und keinen zusätzlichen S88 usw.

DCC finde ich ja gut vom technischen, allerdings ist das mit der
Rückmeldung im Moment nur für ACK/NACK. Es heißt in der Spec. das der
Rückkanal nicht für "Dauerbetrieb" ausgelegt ist.

Am liebsten wäre mir ja sowas wie 1-Wire mit Dallas-ICs. Dachte halt es
gibt so fertige Modulations/Demodulations-ICs wie TDA5051 usw. die auch
auf Gleichspannung statt 230V AC funktionieren.

Es wäre natürlich kein Problem über einen Umschalter z. B. DCC-Signale
zu verarbeiten wenn man das Gleissignal vor dem Demodulator abgreift,
bzw. das Analog-Signal. Also Kompatibel bekäme man das schon.

Auch wenn ich Eure Antworten sehr schätze und in diesem Forum schon seit
längerer Zeit mitlese bitte ich Euch mich nicht mehr zu DCC bekennen zu
wollen, das hab ich schon ;-) Aber zumindest möchte ich das Bitprotokoll
mit meinen Erweiterungen übernehmen. Meiner Meinung nach hat man bei DCC
einiges vergessen, z. B. das Anhalten vor Signalen, das wiederum
Herstellerseitig und nicht einheitlich gelöst wurde.

@winne: Instabus kommt da auf jedenfall in die Richtung. Wäre schön wenn
ich jetzt noch Schaltpläne oder technisches dazu finden könnte. Mal
sehen.

Danke
Stefan

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also das mit Instabus habe ich mir mal angeschaut. Gibt auch
interessante Schaltpläne dafür. Es kommen ICs von Siemens für die
(de)modulation vor, die mit 20V, 5V und einem 1ma Sync(?) arbeiten.

Ich denke aber das das Problem wieder sein wird das hier ja mit 230V AC
da Signal übertragen wird. Macht das keinen Unterschied ob DC oder AC
oder doch?

Stefan

Autor: Marvin M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ups - das mit dem Bidirektional hatte ich überlesen.
Da hat man allerdings mit einigen Problemchen zu kämpfen, denn bei den
üblichen Bussystemen hat man fest verdrahtete Komponenten. Bei einer
fahrenden Lok hat man "Bürstenfeuer" an den Rädern, sprich:
Hochfrequente, breitbandige Störungen durch Funkenabrisse. Das ist
sicherlich nicht trivial.
Der TDA5051 ist da m.E. die richtige Richtung, er bringt bereits Filter,
automatic gain control und anderes nützliches mit. Es dürfte dem TDA5051
auch ziemlich egal sein, ob die Nutzsignale in 230V oder 18V
eingekoppelt werden, eine Anpassung der Einkopplung dürfte es gewesen
sein. Wunder darf man allerdings nicht erwarten... es dürfte einen Grund
geben, weshalb die üblichen Modellbahnen auf einen Rückkanal verzichten.
Sehr interessantes Thema...

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marvin,

bisher habe ich leider noch nicht viele Schaltpläne / Beispiele zum
TDA5051 gefunden. Ich bin mehr mit Digitaltechnik firm und hab da nicht
den blassen wie ich das Signal aufmoduliere. Ich denke mit
LC-Schwingkreis oder so? Kann mir das noch jemand erklären? Und wie kann
ich das dann auf einen Oszi ansehen? Ich würde da mal einen
Versuchsaufbau machen und sehen was am Decoder rauskommt.

Danke
Stefan

Autor: winne (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Instabus läuft auf 20(-2)V
das heist alle Module zur Steuerung werden mit der 2-Drahtleitung (20V)
miteineder verbunden

Sie senden Telegramme auf dem Bus lauchen ob Telegramme für sie auf dem
Bus kommen, wenn sie antworten schicken sie ihrerseits ein telegramm auf
den Bus. Ein echtes multimastersystem.

Lediglich die Verbraucher(230V) werden durch sogenannte Aktoren
geschaltet (per Relaise)  bzw gedimmt per (elektronischen Dimmer)

Autor: Wiesi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also normalerweise wird bei den Powerline-Kommunikations-Schaltungen die
der Transceiver sowieso über einen Übertrager oder Kondensator vom Netz
selbst ausgekoppelt. Und ob jetzt auf eine Netzleitung oder auf 18V DC
aufmoduliert wird, sollte den ziemlich egal sein. Viel wichtiger ist da
wahrscheinlich, ob sich die 18V Versorgung und das 230V Netz
impedanzmäßig ähnlich genug sind, denn das ist das was den Transceiver
eher interessiert, also dass der Träger auch nicht von der DC Regelung
komplett geschluckt wird, etc.

Man sollte sich auch überlegen, ob man nur Master/Slave haben will, also
der Master den Slave für die Rückantwort explizit abfrägt, oder ob das
ganze Multimaster fähig sein soll, sich also die Lok oder was auch immer
selbsttätig meldet. Das sollte man unbedingt vorher überdenken, da man
sich im 2. Fall überlegen muss, wie man die Arbitrierung gestaltet.

Spontan würde ich das wahrscheinlich wie winne vorgschlagen hat
realisieren. und die Daten mit FSK übertragen. Dann hat man auch gleich
die Arbitrierung. kein Träger=Bus frei, Frequenz1=0, Frequenz2=1.

  Wiesi

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachdem es Sensoren geben soll die als Besetztmelder usw. agieren
sollten diese schon in nahezu Echtzeit an den Master ohne Polling senden
können.

Für die Kollissionserkennung usw. gibt es ja genügend Informationen (
http://de.wikipedia.org/wiki/Kollisionserkennung_%...
) CSMA, CD usw.

Das sollte also nicht so das Problem werden oder?

Ich denke wir sind langsam auf dem richtigen Weg.

Danke nochmals für alle bisherigen und zukünftigen Antworten!

Stefan

Autor: Marvin M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
FSK, genau das macht der TDA5051.
Wie nun das Koppelglied für Niederspannung aussieht, das ist für mich
leider auch zu hoch. Wenn ich mich recht entsinne, gibt es sogar für die
230V auch eine Alternative, das per Kondensator (also ohne aufwändig zu
beschaffenden induktiven Übertrager) einzukoppeln. Da sollte in den
Applikationsbeispielen des Datenblattes etwas zu finden sein.

Autor: winne (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also insta bus kommt ohne FSK aus.

das protokoll ähnelt eher I2C und auch die kollisionserkennung ist
denkbar einfach. Der master lauscht auch während des sendens am Bus.
Stimmt das empfangene Bit nicht mit dem zu Sendenen überein,so quakt
offenbar wer dazwischen.
Über die Addresverteilung lassen sich auch Prios vergeben dabei ist am
bestten die kleinste Adresse die höchst priorisierte und darf nach einer
Kollision als Erste neu starten. D.h. die Wartezeit wird ebenfalls nach
Adresse gestaffelt (der Master mit der höchsten Adresse muss am längsten
warten bis er erneut versuchen darf zu senden).

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also nach Recherchen usw. möchte ich mich jetzt für die Variante mit dem
aufmodulierten Datensignal entscheiden.

Ich habe nun die Infos, dass ich 2 Spulen (Drosseln) und 2 Kondis
benötige. Mittels den Kondensatoren werden die Datensignale auf die
Gleichspannung aufmoduliert. Die Schaltungen die ich gefunden haben
gehen von ca. 4,5m Spulendraht aus. Das wird wohl etwas groß werden, vor
allem wenn die Spule dann noch um einen Ferritkern gewickelt werden
soll.

Hat jemand von Euch noch eine Ahnung wo ich hierzu Infos finde? Wie
heißt das ganze und wo kann man Beispielschaltungen finden? Müssen die
Spulen wirklich so groß (Ausmaße) sein?

Danke für Eure Antworten
Stefan

Autor: Stefan X. (avrpf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kann sich mal jemand den Schaltplan ansehen und sagen ob das so in etwa
richtig ist?

Links oben ist die Vorstufe mit Verpolungsschutz vom Eisenbahntrafo.
Rechts daneben werden die 5V für den IC (fehlt noch) und das
aufzumodulierendes Datensignal stabilisiert.

Links darunter wird mit einem Puls-Generator das Datensignal generiert
(DATA) und rechts daneben in die Gleisspannung RAIL+/- gekoppelt.

Was mir auffällt ist das die Gleisspannung die normalerweise so bei
knappen 18V sein sollte um 2.5V niedriger ist bei einem Low und statt
23V nur 20.5V für ein High ist.

Liegt das am Kondensator C3? Wandelt der mir die 0..5V Spannung in
-2.5..+2.5V um?

Gruß
Stefan

Autor: Ron (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das wird so nicht gehen, da Du keine Analogspannung am Koppel-C hast
sondern nur eine Rechteckspannung. Der Kondensator wandelt auch nichts
um oder dergleichen.

Eine bessere Möglichkeit wäre wohl ähnlich eines Telefons oder
Analog-Modem ein Tonsignal auf das Gleis zu geben.

Ron

Autor: Wennie (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Thema finde ich recht interessant und möchte es evtl. bei meiner
Anlage auch verwenden.

Kann man die Signale nicht ähnlich wie bei DCC als Frequenzmodulierte
Rechteckspannung in die Gleise einspeisen und die Decoder mit Elkos
entsprechend das Signal glätten. Da man nicht zu analog kompatibel sein
muß könnte man die negative Spanung weglassen. Die Dekoder antworten
über eine entsprechende Last am Gleis.

Wennie

Autor: Marvin M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich seh gerade, dass ich weiter oben Müll erzählt habe, der TDA5051
verwendet ASK, sorry, hatte ich falsch in Erinnerung. Allerdings
funktioniert das (vorausgesetzt man benutzt gleichspannungsfreie
Kodierung, z.B. Manchester) in beide Richtungen.

Ein Ansatz wäre evtl. der NE567, es gibt im Datenblatt eine Applikation
für die Übertragung / Detektierung von Frequenzen über Stromleitungen
zur Übertragung von Daten.

Autor: Johannes G. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

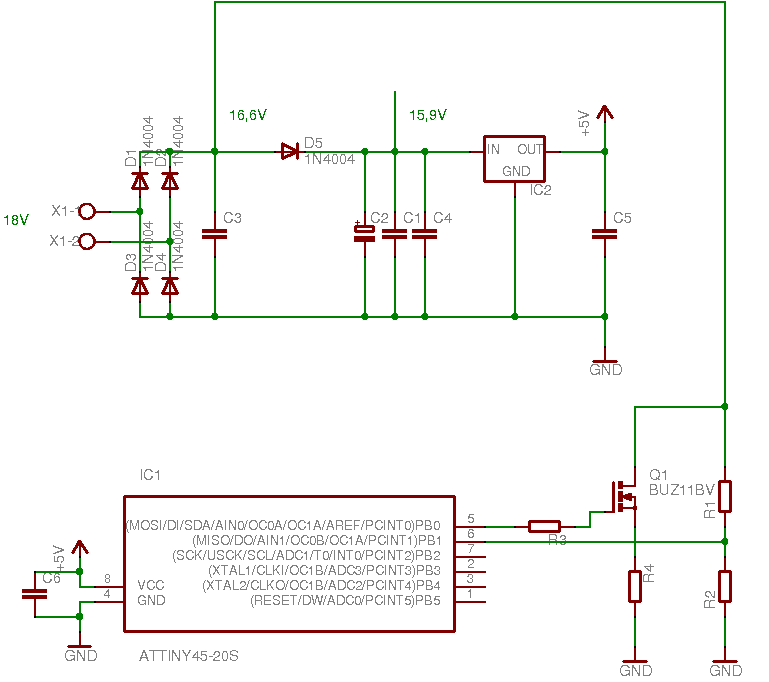

ich hab mir nun nicht alles durchgelesen, aber im Anhang ist meine Idee.
Das hab ich gerade schnell in 10min "gemalt"
Sollte eigentlich selbsterkärend sein..
Die Spannungsversorgung ist auch die Datenleitung (18V = high, ca 15V =
low)
Den Spannungsteiler usw müsste man noch entsprechend dimensionieren,
aber ich  hatte gerade nicht viel Zeit um das zu berechnen.
Die Motoransteuerung (H-Brücke) hab ich nun auf die schnelle weggelassen
Eigentlich müsste das so funktionieren...
Falls ihr noch Fragen habt fragt einfach ;)

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

erstmal danke für die Antworten.

@Marvin
Da die Frequenz über den Atmel generiert wird braucht's wohl kein
weiteres NE....

Manchester Codierung wird hier wohl Anwendung finden.

@Johannes
Danke erstmal für die korrektur meines Schandplans. Ich weiß jetzt nicht
genau was der BUZ11BV macht wird aber so'n MOSFET oder so sein. Werd ich
mir dann mal noch ansehen.

Damit kann ich nun ein frequenzmoduliertes Rechtecksignal aufs Gleis
bringen 0..16,6V.

Allerdings können die Slaves nicht antworten, ist also nicht
bidirektional. Ich bin immer noch auf der Suche auf die 16,6V Spannung
Spannungsspitzen von z. B. 5V zu generieren, damit ich diese an den
Decodern Schmitt-Triggern kann und auswerten. Mit einer Z-Diode kann man
ja dann alles über 15V oder so wegbügeln.

Die Decoder müssen allerdings über das Gleis antworten können. Das heißt
sie müssen aus der Gleisspannung ebenfalls 5V (für den µC) über 7805
generieren und dann wiederum auf die Gleisspannung Spannungsspitzen
aufmodulieren (zurücksenden) können.

Ist das möglich und wenn ja wie? Über LC ?

@wennie
Leider konnte ich im Internet keine Infos über Telefone finden. Das wäre
sowas in der Art. Von der Zentrale (AMT) kommt die Spannung und die
Daten können bidirektional über die Leitung gesendet werden. Hast Du
weitere Infos für mich?

Danke

Autor: Johannes G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

der Mosfet ist dazu da, um die Spannung "herunterzuziehen". Dadurch
sollten die Slaves antworten können. Ich bin mir nicht 100% sicher ob
das so funktioniert, aber ich hab mal sowas ähnliches gesehn.

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In meinen Augen wäre es das Sinnvollste, ständig einen
manchestermodulierten Datenstrom auf das Gleis zu legen und mit diesem
die Slaves anzusprechen oder einfach nur Nullen zu senden, wenn nichts
passieren soll. Dazu schaltet man die gesiebte, positive Gleichspannung
von 18V mit einem p-Kanal MOSFET auf das Gleis. So haben die Decoder im
Zug immer genügend Energie. Nach dem gezielten Ansprechen des
betreffenden Slaves sendet die Steuereinheit Nullen. Die Slaves können
mit gespeicherter Energie (Elko) innerhalb der Low-Zeiträume der Nullen
kurze, aber definierte Spannungspulse senden, die die Steuereinheit über
einen Kompararor mit Pulsweitenmessung detektieren kann. Die Pakete
werden ein paar Male wiederholt, um die Fehlerrate zu senken. Mit ein
wenig Probieren sollte man recht schnell zum Ergebnis kommen.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist es denn nicht möglich immer die 18V= am Gleis zu haben und die
Zentrale wie die Decoder können über Elko etwas Spannung oben drauf
setzen (Spannungsspitzen) oder zu Not auch Spannung abziehen. Das
Problem wird sein dass die Slaves die Spannung wohl nicht addieren
können wenn Sie von der gleichen Spannungsquelle gespeist wurden?

Das Bitprotokoll usw. ist entsprechend Manchester moduliert (wg.
Synchronisierung). Es werden wie bei DCC ständig Daten gesendet. Das ist
auch nicht mein Problem. Das Problem ist eher dass ich wohl nach einer
guten Methode suche die Bits aufs Gleis zu bekommen und das eben auch
noch Bidirektional.

Also nochmal, gibt es eine Möglichkeit über die Spannung (nicht den
Strom wie bei DCC) Nadelspitzen auf die Gleisspannung aufzuaddieren?
Sowohl von der Zentrale wie von den Decodern?

Bei den Nadelspitzen kann ich ja dann die 18V = abziehen
(Spannungsteiler) wenn nötig die verbleibenden Spitzen Schmitt-Triggern
und dann vom µC am Digitaleingang auslesen. Das habe ich bereits so
schon öfters gesehen, nur wie bekomme ich die Nadelspitzen auf beiden
Seiten hin (von der gleichen Spannungsquelle) ?

Danke nochmals für Eure Antworten

Autor: Johannes G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ist es denn nicht möglich immer die 18V= am Gleis zu haben und die
> Zentrale wie die Decoder können über Elko etwas Spannung oben drauf
> setzen (Spannungsspitzen) oder zu Not auch Spannung abziehen. Das
> Problem wird sein dass die Slaves die Spannung wohl nicht addieren
> können wenn Sie von der gleichen Spannungsquelle gespeist wurden?

Genau das macht doch meine Schaltung?
Die Slaves ziehen die Spannung mit einem Mosfet herunter, so sollte das
eigentlich funktionieren...

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Die Slaves ziehen die Spannung mit einem Mosfet herunter, so sollte das
>eigentlich funktionieren...

Funktioniert so lange, wie keine anderen Verbraucher am Gleis
angeschaltet sind, z.B Motoren, Beleuchtung (was ja gerade der Fall sein
soll). Dann weden nämlich die Modulationen des MOSFETs überlagert.
Außerdem ist das gewaltsame Herunterziehen der Speisespannung a)
Energiverschwendung und b) sehr störintensiv.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, da sind richtig fett andere Verbraucher noch mit drauf. Also ich
habe jetzt eine Schaltung von einem Schaltregler gefunden mit
Ladungspumpe ( http://www.sprut.de/electronic/switch/schalt.html -
Erstes Bild unter Ladungspumpe).

Habe die Schaltung auch schon ausprobiert und mir geland es auch aus den
10V mit 5V 15V zu machen. Das heißt ich könnte doch die Spannung vom µC
per C und dem vom µC generierten Rechtecksignal die Spannung bei High um
5V erhöhen. Das ist mit 2 C und 2 Dioden vom Aufwand vertretbar.

Nun stellt sich bloß die Frage wie es sich bei den Slaves verhält. D. h.
wie groß müssen bei denen die Elkos sein damit noch genug Strom fließt
bzw. bei mehreren Verbrauchern - also starken Strömen - die Elkos nicht
leer sind bevor sich die Spannungspitze bemerkbar macht. Sieht aber
schon sehr vielversprechend aus.

Was meint Ihr, könnte das so funktionieren.

Werde das heute Nacht mal simulieren da ich das Rechtecksignal noch
nicht erzeugen kann, vielleicht kann ich ja noch gleich meinen Atmel
überreden.

Wie schätzt Ihr das ein ob das mit der Ladungspumpe je Decoder
funktionieren könnte? Ich muß ja mit dem Signal über die Störungen am
Gleis (Bürstenmotor, Bewegung der Schleifer usw.) kommen. Ich denke so
an Nadelspitzen zwischen 3,5 und 8 Volt.

Stefan

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So langsam denke ich, es wäre einfacher, die Slaves mit Funkmodulen
auszurüsten und diese über die Steuerzentrale anzupollen.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja, dann wäre wieder das Problem mit den Funkmodulen.

1) recht teuer, ein Transceiver im 866 Mhz Band kostet so um die 30 - 45
EUR
2) Störanfällig - vor allem wenn man einen Amateurfunker in der Nähe hat
(jaja, das 866 Band ist noch nicht so verseucht statt dem 433er)

3) Relativ große Bauform der Module

4) Keine wirkliche Erleichterung bei der Realisierung (Kollissionen,
Bitübertragung mit Manchester) usw.

Habe ich leider auch alles schon durch.

Was meinst Du über die Ladungspumpe oder kann ich das gleich verwerfen?

Danke für Deine Bemühungen

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Prinzip ist doch relativ einfach: Du musst es irgendwie schaffen
eine Spannungsschwankung auf deine Versorgung einzukoppeln. Damit das
überhaupt irgendwie einigermaßen sinnvoll funktioniert brauchen
eigentlich alle größeren Verbraucher eine Drossel am Eingang, damit
diese Spannungsschwankung nicht durch die Verbraucher kurzgeschlossen
wird. Man muss also das ganze System für die Frequenz deiner
Spannungsschwankungen hochohmig machen. Und dann kannst du dein Signal
auf die Versorung aufmodulieren, entweder Kapazitiv oder Induktiv (per
Übertrager). Für beide Versionen brauchst du keine höhere Spannung die
du dir irgendwie erzeugen musst.

EDIT:

Je höher du natürlich deine Signalfrequenz wählst, desto kleiner können
die Induktivitäten zur abblockung ausfallen.

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die RFM-Module sind nicht teurer (7.99 RX/TX bei Pollin), als alle
Elektronik, die Du sonst verbauen würdest. Störanfällig ist relativ. Bei
einggengter Bandbreite und einer Frequenz nahe den erlaubten Grenzen
sowie der Nutzung des FIFOs mit eindeutiger Präambel sind die Teile
recht zuverlässig. Große Bauform? Die Dinger sind kleiner als ein 20
Cent-Stück. Kollisionen gibt es nicht, wenn die Module gepollt werden,
also die Steuerzentrale die einzelenen Slaves adressiert, die Daten
abfragt und dann den nächsten Slave adressiert und so weiter.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hauke,

erstmal danke für Deine Antwort. Das mit dem aufmodulieren habe ich auch
schon versucht. Nun bin ich aber kein Elektroniker sondern mehr
Programmierer der sich damit Hobbymäßig rumschlägt. Es kann ja sein das
für Euch das mit der Kapazitiven Kopplung kein Problem darstellt und Ihr
wißt was man für Spulen und Kondis verwendet mit wieviel H und F. Nur
brauche ich Schaltbilder um sowas zu verstehen und kann leider nix
finden. Auch Hr. Google kennt keinen Rat mehr, deshalb bin ich jetzt den
anderen Weg eingegangen mit den Nadelspitzen und "Max Power".

Auch in den anderen Beiträgen wird das Thema immer verniedlicht nach dem
Motto "mach ich andauernd so und funktioniert" bzw. "ich hatte da doch
mal was, aber wo".

Brauche ich zum Einkoppeln eine Wechselspannung (neg./pos.) oder reicht
ein Rechtecksignal (0..5V).

Muß ich dann von der Gleisspannung sowohl an +18V sowie GND eine Spule
vorschalten? Natürlich dann auch an den Lasten der Decoder.

Kann mir jemand einen Link / Schaltplan posten?

Danke für Eure schnellen Antworten
Stefan

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hehe, ich bin auch nur Hobby mäßig dabei, aber vielleicht etwas weiter
als du.  Rechteck ist natürlich einfacher, aber Sinus erzeugt vermutlich
auf so einer großen Anlage weniger Störemmissionen. Ich denke hier ist
FSK (http://de.wikipedia.org/wiki/Frequency_Shift_Keying) durchaus
Sinnvoll. Denn eine Flanke von ner Manchesterkodierung kann schon mal im
bürstenfeuer Untergehen, aber die Frequenz sollte sich vom Bürstenfeuer
unterscheiden lassen, besonders wenn man längere Bitzeiten verwendet.

Die exakte Dimensionierung kann ich dir jetzt aus dem Stehgreif auch
nicht sagen.

Autor: Christian R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke, dass die Störeemmission durch eine Pulsmodulation auf der
Schiene kein Thema ist, da eben das Funkenfeuer der Motoren deutlich
größere Störungen verursacht. Wohlgemerkt: Ich spreche jetzt nicht von
der Sicherheit der Datenübertragung.

Autor: Marvin M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Stefan: Du hast das mit dem NE567 falsch verstanden. Das ist ein PLL,
man kann ihn benutzen, um eine oder mehrere aufmodulierte Frequenzen zu
detektieren (pro Frequenz wird dann aber einer benötigt). Einfach mit
einem Kondensator einkoppeln, fertig.

Autor: Jens (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohne den ganzen threat gelesen zu haben würde ich sagen
schonmal die blitze unter den stromabnehmern zur schine gesehen,
kurz wenn du nicht mit funk arbeitest brauchst du echt ne starke
fehlerkorrektur und ähnliches.... das motorkreischen ist nicht das
übelste problem nach meiner meinung, aber wie gesagt...das kurze abheben
des stromabnehmers in nem kritischen moment komplexe fehlerkorrektur
vorrausgesetzt

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Unter anderem deshalb auch eine bidirektionale Datenkommunikation damit
die Pakete bestätigt werden können. Ansonsten werden diese natürlich so
lange wiederholt bis sie ankommen oder ein Timeout eintritt. (Ähnlich
TCP/IP).

Aber um das geht es mir nicht. Ich möchte das Signal ja erstmal aufs
Gleis bekommen. Das das kein "sauberes" Signal werden wird ist mir
bewußt.

Aber um dies auch mal anzusprechen:

Die Anlage wird ja in mehrere Gleisabschnitte (Blöcke) unterteilt. Jeder
Block (typische Länge ca. 30cm - 10m) wird dabei separat (evtl. auch
mehrfach) an der Steuerung angeschlossen (pro Block ein Ausgang bei der
Steuerung).

Jeder Ausgang der (Block-) Steuerung erhält eine ID die im Datagramm von
der Zentrale mitversendet wird. Damit weiß der Zug auf welchen Block er
sich befindet. Der Zug wird in Abständen von ca. 5 S. (noch nicht
festgelegt) spätestens von der Zentrale mit den wichtigsten Parametern
angesprochen (ähnlich DCC nur nicht so oft da ja ein ACK vom Zug kommt).
Alle 2 Sek. z. B. wird eine Art Broadcast an die Loks verschickt die von
den Blocksteuerungsmodulen wiederum mit einer ID versehen werden und
dann an die Loks in deren Abschnitten verschickt wird.

Stellt nun der Zug fest dass er zwischen 2 Datagrammen eine andere
Block-ID übermittelt bekommt sendet er die neue Block-ID zurück und die
Zentrale ist über den Blockwechsel informiert und bestätigt dies
wiederum der Lok.

Da in einen Block normalerweise sich nur einzelne Züge aufhalten (evtl.
noch Weichen und Signaldecoder) dürfte das Rücksenden sich nicht
überschneiden außer die Lok fährt mit ihrem Schleifer gerade aus einen
Block in den nächsten oder eine Lok aus einem anderen Block fährt in
gerade diesen rein. Die Zentrale sendet dabei die Daten immer an alle
Blöcke!

Ebenfalls können natürlich Weichen, Signale usw. mit dem Protokoll
angesprochen werden. Ebenfalls mit Rückmeldung.

Ein BUS für alle Systeme (Loks, Signale, Weichen, Kransteuerungen usw.).

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke, das ist eine Menge Holz und zeitkritisch ist es auch noch.
Überlege Dir die Sache mit dem Funk vielleicht nochmal, da sind dann
auch weitaus höhere Datenraten drin, und Du brauchst Deine Gleise nur
noch mit Strom zu versorgen. Für Weichen und andere stationäre
Geschichten kann ein Funkmodul an einen Controller angeschlossen werden,
der über mehrere Schaltausgänge verfügt, so daß man eine ganze
(naheliegende) Gruppe anfunken kann. Das hält den Kostenaufwand in
Grenzen und die Verkabelung ebenfalls. Nochmal der Hinweis: RFM12
RX/TX-Modul bei Pollin 7.99 EUR.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das mit dem Funk hat sich für mich erledigt. Ich habe bereits vor ca. 2
Jahren vor gehabt das über Funk zu lösen. Wäre auch meine erste Wahl
gewesen. Als ich dann auch preisgünstige Module gefunden hatte und mit
meinen damaligen Elektroniker (steht mir zur Zeit leider nicht zur
Verfügung, deshalb wandte ich mich hier ans Forum) alle Möglichkeiten
und Bänder durchsprache waren hier ebenfalls wieder Einwände. Auch in
anderen Foren hatte ich damals das gleiche gejammer wie ich jetzt hier
habe ;-)

Das 2,4 GHZ und 433 Mhz Band ist zu verseucht, Amateurfunker in der
Nähe, Babywächter und PLC stören usw. Resümee: Funk ist nix für das was
ich vor habe.

Also ich bin kein Elektrophysiker oder wie man das nennt. Ich möchte nur
experimentieren, ich will das nicht verkaufen und wenn es nicht ganz
rund läuft dann schmeiß ich das ganze Zeug in 2 - 3 Jahren auf'n Müll
und zieh'n ein Kabel hiner der Lok her oder was weiß ich. Vielliecht
haben wir bis dahin Zigbee oder Bluetooth Module die preislich
erschwinglich sind und ich kann die Züge mit meinen Handy steuern.

Ich will doch nur wissen wie ich das Signal aufs Gleis bekomme und habe
nun mal keine Elektroniker Ausbildung (ja, mein Pech). Ich weiß dass ein
Kondensator und Spulen dazu reichen. Das das Signal nicht ideal ist und
vielleicht auch nicht geht, aber kann mir denn niemand sagen wo es eine
ähnliche Schaltung vielliecht mit etwas blabla gibt?

Erfahrungen mit Netzwerkprotokollen, Bitübertragung,
Manchester-Codierung, Carrier Sense Detection, Routing von Datenpaketen,
Bridging usw. sind vorhanden und habe ich auf den PC schon öfters
Programmiert.

Sorry, will mich hier wirklich nicht beschweren oder ausfällig werden,
ich bin Euch wirklich sehr sehr dankbar für Eure Beiträge und Hilfe und
es hat auch schon Licht ins Dunkel gebracht. Möchte halt nur die
Möglichkeiten ansprechen und von evtl. Erfahrungen profitieren bevor ich
jetzt für ca. 20 Loks, 25 Weiche, 20 Signale usw. Funkmodule bestelle
aus Angst das Pollin die Module aus'n Programmm nimmt und ich die für
30,00 EUR bei Conrad oder Reichelt kaufen muß.

Ich möchte mich hier nicht rechtfertigen müssen warum ich das Signal
aufs Gleis bringen möchte oder dass die Anzahl der Datenpakete mit der
Geschwindigkeit usw. nicht geht. Sonst gebe es vermutlich auch kein
TCP/IP und Ethernet. Ich habe beruflich schon mit VME Steuerrechner und
Kopplung zu S5 mit Profibus und RS485/232 Schnittstellen zu tun gehabt
und das alles in "Echtzeit". Sorry, aber bin ein optimist.

Wenn das Signal erstmal auf dem Gleis ist wird sich ein neuer Thread mit
neuen Problemen eröffnen lassen aber soweit bin ich noch nicht.

Bitte nix persönlich nehmen, aber bitte wieder zum ursprünglichen Thema
zurückkehren.

Danke an alle und schöne Grüße
Stefan

EDIT: Ach ja, wegen Funk. Mir sind in anderen Foren viele Klagen
gekommen dass wenn zwei Funkloks oder eine Funk und eine analog
betriebene Lok nebeneinander oder aneinander vorbeifahren der Motor der
einen Lok die andere stören kann. Z. B. bei Playmobil RC Train, die ja
mit Funk gesteuert werden. Viele Playmobil-Fans suchen hier alternativen
zum Playmobil Funk. Wird wohl in Zukunft eine Marktlücke werden?

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Pollin-Module gibt es auch als 866Mhz-Variante. Davon abgesehen ist
ein Ablehnen von vornherein, ohne die Teile ausprobiert zu haben,
ziemlich naja... So ungefähr wie: Ich hatte mal ein Auto, das fuhr total
beschissen, jetzt mag ich kein Auto mehr fahren...

Aber ich habe ja nun begriffen, daß Du lieber mit Gleis-Modulation
arbeiten willst. Ich würde Dir empfehlen, alle gehörten Meinungen in
einen Topf zu werfen, das Beste ´rauszusuchen und dann zu probieren, was
geht. Fange am besten unten an, also erst eine Steuerzentrale, die
Manchester sendet und einen schmalbandigen Verstärker für Signal "X"
hat, dann versuche mit einer kleinen Schaltung Signal "X" auf die Gleise
zu bringen. Sollte das schon nicht gehen, sparst Du Dir weitere
Ausgaben.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also bei Pollin kann ich derzeit keine 866Mhz-Module finden. Die gabs da
aber schon einmal, das weiß ich.

Sieht aber schon komisch aus, wenn so ne Lok mit einer 17 cm bzw. 9 cm
Antenne an einen vorbeifährt. Da kann ich gleich ein Kabel mitziehen
lassen.

Wie es aussieht werden die Funkmodule aber immer billiger.

Werde trotzdem erstmal versuchen dass per Schiene zu lösen.

Danke trotzdem
Stefan

Autor: MC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tag an alle,
vorweg möchte ich sagen, dass ich nicht alle Beiträge gelesen habe, also
ignoriert mich, wenn ich am Thema vorbei bin oder ich etwas wiederhole.

Wenn ich alles richtig verstanden habe, wollt ihr Daten vom PC über die
Gleise an die Loks auf der Anlage senden und umgekehrt.
Mein Vorschlag wäre, ihr nehmt einen Differenzbus wie z.B. RS485 mit
nachgeschalteten Treibern. Darüber könnt ihr die Daten auf die Gleise
geben und gleichzeitig die nötige Leistung für die Lokomotiven
aufbringen.

Ich hoffe, damit konnte ich weiterhelfen.
Gruß,
MC

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan: Gucke mal in das MARKT-Forum, da werden immer mal wieder
Sammelbestellungen für Funkmodule direkt beim Hersteller ausgelöst, auch
866Mhz (sind die gleichen Module, nur mit anderen Antennenkondensatoren,
konfiguriert wird per Software). Die Antenne kann übrigens auch
horizontal in der Lok verlegt werden, wenn die Lok kein komplettes
Metallgehäuse hat. Ansonsten könnte man die Anntenne außen als
Stromleiter (E-Loks) oder als Kesseldruckleitung (Dampflok) tarnen,
wenn´s gar nicht anders zu machen ist ;-)

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nur mal so, was hast du an Ausrüstung zum Messen? Hast du ein
Oszilloskop?

Ich bin immer noch der Meinung, dass sich sowas auch über die Schinen
realisieren lässt.

wie ich schon geschrieben habe würde ich per FSK auf die gleise gehen,
und diese per LC Filter von allen Niederohmigen spannungsquellen /
Lasten abblocken. So sollte es möglich sein, die Signale auf die Schinen
zu bekommen.

Wichtig wäre es aber erst mal rauszufinden mit welcher
Frequenz/Intensität das Bürfstenfeuer bzw. die Stromabnehmer stören.
Natürlich wird das in gewissen maßen zufällig sein, aber bestimmt auf
einen frequenzbereich begrenzt.

Dann kann man zwei Frequenzen wählen die im Störspektrum möglichst nicht
vorhanden sind, die aber für die LC Filter an allen Lasten/Stromquellen
als möglcihst hochohmig erscheinen.

Dann kann man sich um die dekodierung gedanken machen. Eine möglcihkeit
wären zwei Bandpässe um die beiden Frequenzen wieder zu Isolieren (mit
gleichrichtung danach um ein "digitales" Signal zu erhalten, evtl noch
kleiner RC Filter). Wenn jetzt beide Signale auf LOW liegen, ist der
"Bus" Frei, wenn eines davon High ist, ist er belegt. Ein Ausgang
entspricht LOW der andere HIGH, beide gleichzeitig dürften eigentlich
nicht HIGH sein ;)

Dadrüber kannst du dann ein beliebiges Protokoll legen um deine
Kommunikation aufzubauen. Wichtig ist aber, dass du die Bitzeiten groß
genug wählst, damit ein Bit auch erkannt wird, wenn der Schleifer gerade
mal nen kleinen Funken erzeugt bzw gerade mal keinen Kontakt hat.

PS: Das sind alles nur meine Ideen und ich gebe keine Garantie auf
Funktionsfähigkeit oder Richtigkeit.

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Natürlich wird das in gewissen maßen zufällig sein, aber bestimmt auf
>einen frequenzbereich begrenzt.

Da wäre ich nicht so sicher, da auch die Geschwindigkeit der laufenden
Räder die Störfrequenzen beeinflußt.

>Wichtig ist aber, dass du die Bitzeiten groß
>genug wählst, damit ein Bit auch erkannt wird, wenn der Schleifer gerade
>mal nen kleinen Funken erzeugt bzw gerade mal keinen Kontakt hat.

Genau das ist ein K.O.-Kriterium, wenn man etliche Slaves hat. Die
Laufzeiten addieren sich und irgenwann kommt man bei sekundenlangen
Latenzen an. Selbst das unidirektionale DCC hat dieses Problem schon, so
daß man bei größeren Anlagen mit mehreren Zentralen arbeiten muß.

Autor: Ralf W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich kenne so eine Art "Zwei Gleis Bus". Dort wird wie im Beitrag von
Johannes G. die Versorgungsspannung auf Masse gezogen (im Prinzip wie
ein Kurzschluß).
Die Versorgungsspannung ist im Netzteil durch eine Schaltung entkoppelt,
welche eine Spule nachbildet. Ich glaube diese nannte sich
Gyratorschaltung. Sind ein bar Transistoren, Widerstände und
Kondensatoren.
Wahrscheinlich insgesamt billiger als einzelne spezielle und ziehmlich
große Spulen.

Alle Slaves sind über Graetzbrücken an diesen Bus angekoppelt.
Alle Slaves inclusive Netzteil können hier senden und empfangen. Die
Sendestufe ist wie oben beschrieben ein einfacher Transistor oder
Mosfet.
Die Empfangsstufe erhält seine Daten über einen Kondensator direkt
hinter
der Graetzbrücke (im Prinzip ein Filter). Das Datensignal wird dort über
Schmitttrigger aufbereitet und direkt mit dem µC verarbeitet.
Die Versorgungsspannung der Slaves wird über größere Kondensatoren
stabilisiert. Die Größe hängt neben anderen Faktoren sicher mit der
Länge
der Telegramme zusammen.

Allerdings hängen diese Teilnehmer an einem drahtgebundenen Bus. Das
heißt, immer ideale Verbindung zum Bus.
Die Räder der Loks stellen sicher diese ideale Verbindung nicht her.
Außerdem hat man noch zusätzliche Störungen wie das Bürstenfeuer, Räder
können auch mal von der Schiene abheben, ... .

Deshalb gibts Rücksendekanäle vielleicht nicht kommerziell? Einfach
nicht genügend betriebssicher?

Eventuell könntest du ja mit DCC oder was auch immer anfangen. Später
dann den Rückkanal vielleicht über Funk implementieren?

gruß ralf

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Ralf,

DCC habe und benutze ich schon. Das klappt prima zum Fahren, allerdings
halt keine Rückmeldung. Für mich das ist wieder nix ganzes und halbes.
Wie DCC funktioniert, Schaltpläne usw. habe ich. Auch von Decodern.

Ich wollte nun halt ein ähnliches System bauen dass auch Rückmeldefähig
ist und nicht zu Analog kompatibel sein muß. Deshalb wollte ich auch
vermeiden sie Signale mit +/-18V auf Gleis zu bringen. Wenn es geht
hätte ich halt immer gerne die 18V auf der Schiene. Habe heute auch
schon was in der Art versucht und scheint zu funktionieren (Ja, ich
hab's endlich kapiert wie man das Signal mit einem Kondensator auf die
Gleichspannung bringt).

@Hauke: Ja, ich habe ein Oszi (Hameg 2Kanal 20MhZ) zur Hand. Ebenfalls
ein STK500, SmartUSB-Programmer, Lötkolben und ein paar Bauteile.

Werde über meine Ergebnisse berichten.

Gruß
Stefan

Autor: Stefan X. (avrpf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bitte den Post darüber lesen!

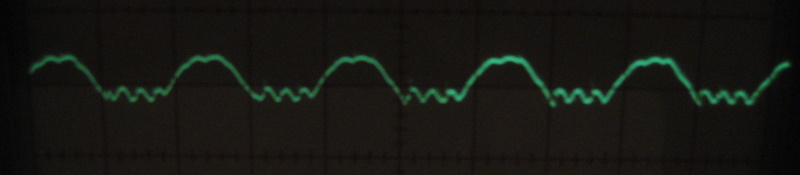

Hier nun ein Bild vom Signal auf dem Gleis bei einer Lok 18V DC. Sieht
doch gar nicht so übel aus.

Stefan

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie stark sind die Schwankungen?

Also das Signal ist jetzt nur das "Störsignal" der Lok? Dann müsste das
doch aber eigentlich noch geschwindigkeitsabhängig sein oder?

Autor: Stefan X. (avrpf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

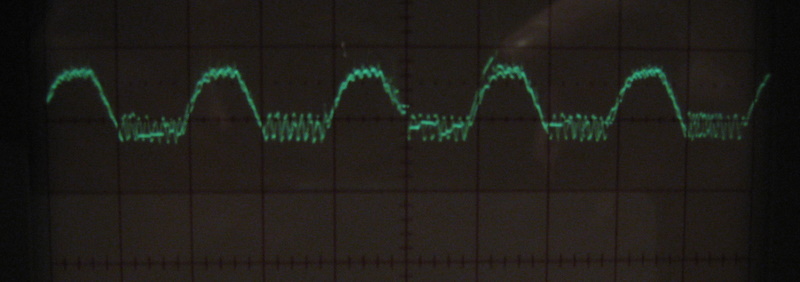

Langsamfahrt (ca. 30%)

Autor: Stefan X. (avrpf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

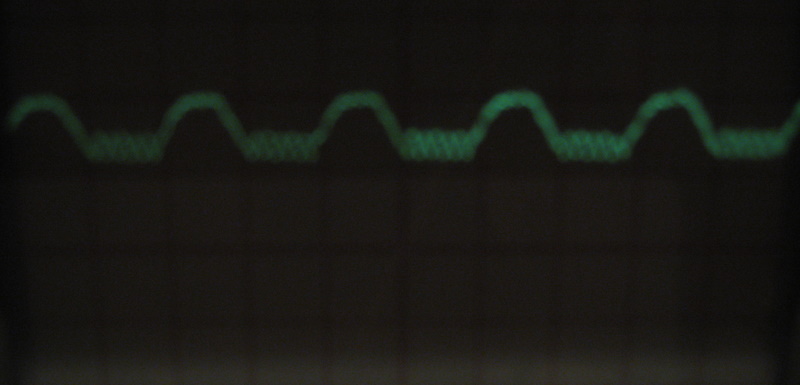

ca. 60%

Je schneller, desto mehr Oberwellen

Es ist nur die Gleichspannung ohne NF oder ähnliches bei einer Lok.

Sorry, ist etwas verwackelt, aber ich denke man siehts.

Da ich den Motor ja mit der H-Bridge ansteuern möchte und in die
Stromversorgung für den Motor ein Konensator davor kommt (evtl. noch mit
Spule als Filter) könnte sich doch das noch geben. Ich will aber mal vom
extemsten ausgehen.

Autor: Stefan X. (avrpf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

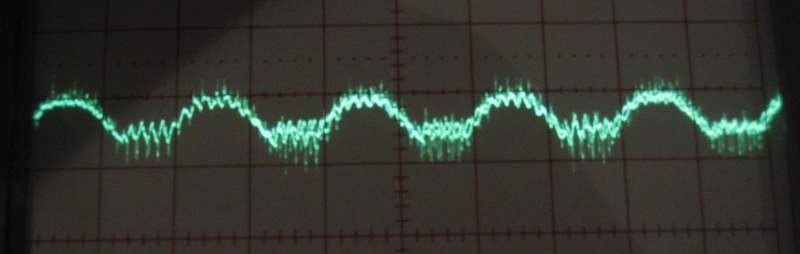

Und jetzt 2 Bilder mit einer zusätzlichen PIKO BR218 Lok mit 2 Motoren
und wesentlich besseren Stromabnehmern. Also 2 Loks mit insgesamt 3
Motoren.

1. Bild mit ungefähr 50% Geschwindigkeit

10 Volt/cm
5 ms/cm

Autor: Stefan X. (avrpf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Und wieder Top-Speed.

Autor: Markus L. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mir nicht den ganzen Thread durchgelesen. Jedoch hatte ich eine
Idee: Dauerhaft max. Spannung an die Gleise und kleine Platinen mit
Funkmodulen, einem µC, Motortreiber etc. in jede Lock, über welche alles
gesteuert wird. Dann hätte man eine bidirektionale Verbindung und könnte
alles schön digital per PC steuer. (Beleuchtung der Lock,
Geschwindigkeit etc.)
Ist aber wohl zu aufwändig/teuer.
Wollte nur mal den Gedanken loswerden :-)

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry Markus, wenn möglich möchte ich das über das Gleis schaffen. Die
Gründe dafür findest Du weiter oben.

Auch nochmal zur Info. Es handelt sich bei der Anlage um eine Spur G.
Ca. 8 x 6 m. Rund 60 m Schienen.

Gruß
Stefan

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So wie es aussieht ist das Gleis in relativ definierten grenzen
Verseucht.  Ich würde einfach mal die höchste auftretende Frequenz
hernehmen und einfach z.B. 5-10 fache davon als Frequenz für deine
Übertragung nutzen.

Oder was du noch machen könntest: Kopple einfach mal ein Signal auf die
Schienen, und guck wie stark es gedämpft wird. Dann gehst du so lange
mit der Frequenz hoch bis das Signal möglichst wenig gedämpft wird. So
würde man ohne extra Drosseln an allen Verbrauchern und der
Stromversorgung auskommen. Ich weiß aber nicht, wie hoch du da mit der
Frequenz gehen musst, da ich den aufbau des Netzteils und der
Verbraucher nicht genau kenne.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hauke,

es sind ganz normale Eisenbahn Transformatoren. Das heißt dass es evtl.
mit anderen Trafos anders aussehen wird. Sollte das mit der vorhandenen
"Standard-Trafos" gehen würde ich gerne dabei bleiben bzw. ist auch
geplant Schaltnetzteile von Laptops zu verwenden. Die bringen ja viel
Leistung (20V= 3,5 - 4 A) und sollten ja besser stabilisiert sein.

Werde ich wohl mal bis nächste Woche testen.

Autor: MC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schaltnetzteile können dir auch Störsignale im 100kHz Bereich auf die
Gleise geben. Müsstest du dann für deine Netzteile speziell austesten,
falls dies zu Problemen führen kann.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dies müßte man ja mit einen Netzfilter bzw. 2 Spulen und einen
Kondensator in den Griff bekommen.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe das heute nochmal mit einem Schaltnetzteil (PC ATX)
ausprobiert. Habe zwar dadurch nur 12V auf die Schiene bekommen aber
dafür ist das Signal komplett linear sauber. Konnte keine Zacken,
Rauschen oder Störungen feststellen. Die Loks haben sich bewegt und die
Linie machte keinen Mucker.

Das möchte ich jetzt noch mit einem Notebook Schaltnetzteil 19V= 4A
ausprobieren ob es sich da genauso verhält, habe ich aber leider noch
nicht da.

Morgen werde ich mal versuchen das Signal aufzumodulieren.

Kann ich eigentlich vom ATX-Netzteil die 12V Leitung mit der 5V Leitung
verbinden? Müßte doch gehen und dann 17V rauskommen oder doch nur Rauch?

Grüße
Stefan

Autor: jack (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Kann ich eigentlich vom ATX-Netzteil die 12V Leitung mit der 5V Leitung
>verbinden?

Auf keinen Fall!

>Müßte doch gehen und dann 17V rauskommen oder doch nur Rauch?

Nur Rauch.

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Kann ich eigentlich vom ATX-Netzteil die 12V Leitung mit der 5V Leitung
>verbinden? Müßte doch gehen und dann 17V rauskommen oder doch nur Rauch?

Das ist jetzt nicht Dein Ernst, oder? Das gibt jede Menge Rauch!

Autor: Εrnst B✶ (ernst)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das sollte mit deinen vorhandenen Trafos problemlos gehen.

Die "Hügel" auf deinen Oszi-Bildern sind wahrscheinlich Reste der
Netzfrequenz, die nicht ganz gesiebt werden, und keine Störungen durch
deine Loks. Die 50 / 100Hz Reste stören überhaupt nicht.

Zum Testen des Signal-Aufmodulierens: Nach dem Siebelko eine
Drosselspule in die Leitung zur Schiene einbauen, also

Trafo->Gleichrichter->Elko->Spule->Gleis

Die Spule muss für eine hohe Gleichstrombelastung geeignet sein,
(Sichwort Kernsättigung). Wahrscheinlich reicht ne normale
Funkentstördrossel (die mit dem billigem Gelb-Weissen Kern).

Dann an einem Eck der Anlage ein Testsignal (z.B. mit 555, AVR
erzeugen), z.B. 50kHz Rechteck, über Kondensator auf die Schiene geben,
und mit dem Oszi an verschiedenen Stellen nachsehen, ob noch was davon
ankommt.
Oszi-Eingang dafür auf "AC" stellen.

Wenn hier dein Signal schon stark gedämpft wird, evtl. mit anderen
Frequenzen testen.

Dann das ganze mit Lok auf der Schiene wiederholen. Dran denken, wenn
deine Loks intern einen Gleichrichter+Elko verbaut haben, muss da auch
eine Spule zw. Schleifer und Gleichrichter rein.

Wenn auch hier das Signal noch halbwegs sauber zu erkennen ist, ist es
warscheinlich einfach umsetzbar, wenn das Signal im Rauschen untergeht,
ist warscheinlich mehr Aufwand nötig, z.B. bessere Entsörung der
E-Motoren, Dämpfungsglieder an den Schienen, etc...

/Ernst

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
<ernst>
Vielen Dank für Deine Infos.

Keine Angst, die 5 und 12V laß ich mal in Ruhe. Möchte sowieso ein
Laptop-Netzteil nutzen und das hat ja nur 19V=.

Eine Frage aber noch. Wenn ich ein Rechtecksignal am C anlege (5V DC)
dann bekomm ich eine Spannung von -2.5..2.5V. Sollten das nicht 0..5V
sein? Ich habe einen normalen KerKo benutzt.
</ernst>

Gruß
Stefan

Autor: MC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Kondensator koppelt den Gleichspannungsanteil aus.

Autor: Stefan X. (avrpf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wird das dann zu einer richtigen Wechselspannung mit negativen Anteil?

Autor: Heidi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hätt da mal eine Idee...

Du willst eine bidirektionale Verbindung über "2-draht" technik? ich
denk mal, am einfachsten, billigsten und interessantesten wäre es doch,
wenn man ein festes Rechtecksignal (fgate) z.b. 10kHz auf die DC
aufmoduliert. Ist das Signal (fgate) gerade HIGH, "eng. enable" öffnet
es ein elektronisches Tor "NAND oder AND Gatter" mit zwei eingängen:
eingang1 = fgate, eingang2 = zu sendnde infos(>> 10kHz) das dann
information durchlässt. Oder du steuerst mit dem HIGH des fgates ein
Statusbit, was dir sagt, ob du grad senden darfst oder nicht.

Auf der anderen Seite (Lock) machst du das gleiche, nur dass du das
10kHz signal fgate invertierst. Somit darf die lock senden, wenn das
Signal auf den Schienen LOW (für die Lock durch den Inverter HIGH) ist.
Das gleiche Spiel nochmal  mit nem NAND als Gate und fertig ist die
ganze Soße (natürlich ausgenommen der Störbehebungsmaßnahmen,
Frequenzfilter, Signalaufbereitung usw.)

Vereinfacht ausgedrückt: Station sendet,lock hört zu, wenn fgate HIGH
ist und Lock sendet, station hört zu, wenn fgate LOW ist.

Du hast bestimmt nicht nur eine Lock, daher würd ich in deinem
Sendeprotokoll ein paar bits einfügen, die jede einzelne lock
identifizieren z.b. du sendest die folge "1010011" : die ersten drei
bits "101" aktivieren das "zuhören" der  lock nr.5, "0011" sagt dann der
aktiven lock "Vollbremsung, KFZ auf den Schienen bei Bahnübergang 17,
oder so was in der art". Du lässt die Station jede einzelne lock
nacheinander ansprechen. So kannst du jenachdem wieviele Bits dir zur
Verfügung stehen, ganz viele Locks und andere Sachen auf deinen Schienen
rumcrousen lassen.

Außerdem kannst du dann behaupten keine fertigen, vorprogrammierten
Bauteile eingesetzt zu haben, sondern alles mit einfachen, überall zu
beschaffenden Teilen gebaut zu haben. Die µC muss du natürlich auch
selbst programmieren.

Grüße aus Bayern

Autor: TobiBo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe das hier gefunden. Aber keinen Schimmer wie das geht.

http://www.i3modellbahn.de

Gruß
TobiBo

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
TobiBo wrote:
> Habe das hier gefunden. Aber keinen Schimmer wie das geht.
>
> http://www.i3modellbahn.de
>
> Gruß
> TobiBo

So;-)
http://www.i3modellbahn.de/html/bdk-busgesamtsystem.html

Autor: TobiBo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja schon,

aber wie schaut so eine Schaltung aus? Hat jemand nen Schaltplan von so
einer Zentrale oder Decoder?

TobiBo

Autor: STK500-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>http://www.i3modellbahn.de/html/bdk-busgesamtsystem.html

>Die Modulation des BDK-Signals bewegt sich im Bereich von einigen Millivolt >mit
einer Frequenz weit über 1 Megaherz.

Videosignale kann man auch auf Stromleitungen aufmodulieren. Dazu
braucht man doch nur ein paar Kondensatoren und Induktivitäten...
Die hochfrequenten Sachen interessieren die Eisenbahnmotoren vermutlich
überhaupt nicht. Vor allem nicht, wenn sie genügend klein sind.
Ich vermute sowas wie ein PLL am Eingang der Decoder...

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
