Hallo,

bevor eine DXF-Datei von AutoCAD als Keep-Out-Layer in Protel2004
importiert werden kann, muss ein leeres PCB-Document dafür geöffnet
werden.

Frage1: Das importierte Layout und die schwarze PCB-Tafel befinden sich
nicht auf der gleichen Stelle, s. Protel1.jpg. Können sie
zusammengepasst werden?

Frage2: Das kann passieren, dass das importierte Layout viel kleiner als
die PCB-Tafel ist, s. Protel2.jpg. Können sie ebenfalls zusammengepasst
werden?

MfG
Senmeis

Autor: Owen Senmeis (senmeis)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

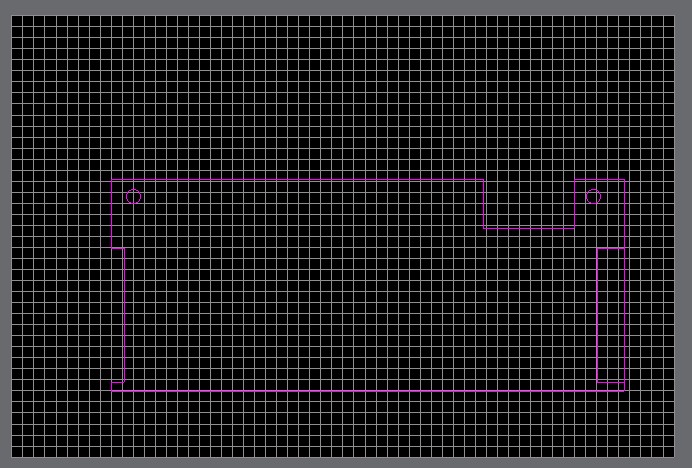

hier protel2.jpg.

Autor: Roland (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ,

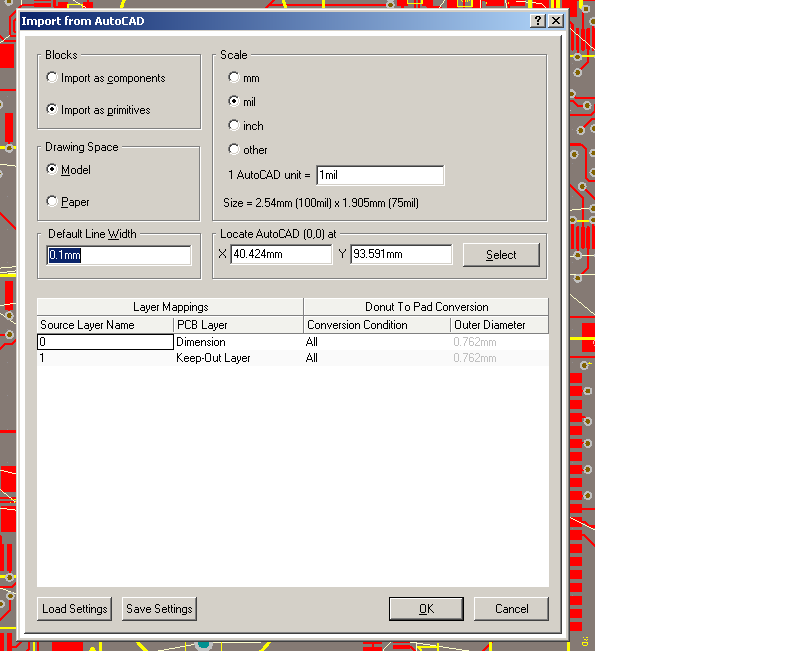

so sieht der Import Manager von AltiumD 6 aus.

Da sind alle deine Fragen geklärt. ;-)

Protel2004 kenne ich nicht.

mfg
Roland
