hallo leute,
ich stehe im moment grad etwas auf dem schlauch.
ich hab' folgendes problem:
ein kondensator wird über einen spannungsteiler geladen. ich weiss die
grösse vom kondensator und die grösse von den widerständen. aber wie
berechne ich jetzt die zeit, die der kondensator zum laden benötigt? die
will ich nämlich wissen.
irgendwie kann ich mit den formeln grade nichts anfangen.... kann mir
einer weiterhelfen?

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du könntest die Differentialgleichung des Ladevorgangs aufstellen und
sie zu lösen versuchen.

Autor: STK500-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
e-Funktion oder würfeln...

Autor: Stefan Helmert (Firma: dm2sh) (stefan_helmert)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

vielleicht hilft das etwas: Du musst erst die Spannung des unbelasteten
Spannungsteilers berechnen. Dann musst du den Widerstandswert berechnen,
der beim Parallelschalten der beiden Widerstände rauskommt.
Dannberechnest du das mit der e-Funktion so als hättest du eine
Reihenschaltung aus Spannungsquelle (der berechneten Spannung),
Widerstand und Kondensator.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Zeit berechnet sich nach Tau= R*C, wie immer. Dann ist die Spannung
bei ca. 63% des Maximalwertes.
Genau: Uc(t) = Uo * (1-e^(-t/Tau)).
Häufig nimmt man die Zeit 3*Tau, dann hat die Spannung annähernd den
Endwert (~95%).
R ist hier (siehe  Stefan Helmert) der Wert aus der Parallelschaltung
der Teilerwiderstände und Uo die Spannung am unbelasteten Teilerausgang.

@AVR-Fan
Wo ist hier die Differentialgleichung?

Autor: Kevin K. (nemon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hilde, du hast die lösung der differentialgleichung gepostet ;)

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, ich weiss!
Hätte vielleicht noch einen Smiley hinzufügen sollen ....

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@AVRFan:
das mit der differentialgleichung klingt interessant. wie geht das? die
formel für die spannung am kondensator kenne ich. uc(t) = u0 * (1 -
e^(-t / tau)). das ableiten und gut ist? oder wie?

@stefan helmert:
also parallelschaltung der beiden widerstände, und dann das normal
berechnen? wenn ich z.B. 2x 10k habe, dann rechne ich das genau so, wie
wenn ich einen 5k widerstand als normalen vorwiderstand hätte?

danke jedenfalls für die zahlreichen antworten.

Autor: Thomas Ranseier (ziggy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> @AVRFan:
> das mit der differentialgleichung klingt interessant. wie geht das? die
> formel für die spannung am kondensator kenne ich. uc(t) = u0 * (1 -
> e^(-t / tau)). das ableiten und gut ist? oder wie?

Am Kondensator gilt:

ic(t) = C * d/dt(uc(t))

Mit dieser Gleichung, Kirchhoff und Ohm kannst du eine
Differentialgleichung aufstellen mit uc(t) als gesuchte Spannung. Die
wird dann mithilfe der Mathematik gelöst.

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Problem A:
----------------------------------------------------------------
Spannungsquelle, Widerstand R und Kondensator C in Reihe. Die
Spannungsquelle gibt die Spannung U(t) ab.
----------------------------------------------------------------

Für diese Schaltung kann man folgende vier Gleichungen aufstellen:

    UR + UC = U(t)

    QC = C UC

    I = QC'   (Strich <-> zeitliche Ableitung)

    UR = R I


Daraus kannst Du folgende Differentialgleichung (DG) gewinnen:

    R I + 1/C QC = U(t)

    I + 1/(R C) QC = 1/R U(t)

    I + 1/tau QC = 1/R U(t)      mit tau := R C   "Zeitkonstante"

Leitet man diese Gleichung einmal zeitlich ab, führt das auf

    I' + 1/tau QC' = 1/R U'(t)

    I' + 1/tau I = 1/R U'(t)

Fertig - das ist die gesuchte Differentialgleichung.

Läd man den Kondensator an einer konstanten Spannung U auf, oder entlädt
ihn mit der konstanten Spannung 0, dann ist U'(t) = 0.  Die Gleichung
vereinfacht sich in diesem Fall zu

    I' + 1/tau I = 0

Die Lösung dieser DG ist wohlbekannt:

    I(t) = I0 e^(-t/tau)

Mit der Kenntnis dieses Stroms kann man nun leicht die
Kondensatorspannung UC(t) und alle anderen interessierenden Größen
berechnen.


Problem B:
----------------------------------------------------------------
Spannungsquelle plus zwei Widerstände R1 und R2, die einen
Spannungsteiler bilden (R1 oben, R2 unten). Kondensator C parallel zu
R2. Die Spannungsquelle gibt die Spannung U(t) ab.
----------------------------------------------------------------

Dieses Setup wird durch diese sechs Gleichungen vollständig beschrieben:

    U1 + UC = U(t)

    QC = C UC

    IC = QC'

    U1 = R1 I     (I = Strom durch die Spannungsquelle = Strom durch R1)

    UC = R2 I2

    I = I2 + IC   (Knotenregel)

Diese Gleichungen kann man wieder zur DG verarbeiten.  Tut man dies
(versuch dich doch selbst mal daran, es ist kaum schwieriger als die
obige Herleitung), kommt man auf ein erstaunliches Ergebnis, nämlich:

    IC' + 1/tau IC = U'(t)

    mit tau = R° C

    mit  R° = 1/(1/R1 + 1/R2)

d. h. die DG ist exakt die gleiche wie bei Problem A!  Daraus folgt,
dass der Kondensator sich bei konstanter Spannung U auch hier getreu der
Strom-Funktion I(t) = I0 e^(-t/tau) auf- und entlädt.  Dies tut er mit
der oben angegebenen Zeitkonstante tau = R° C.  Da sich bei der Rechnung
R° zu 1/(1/R1 + 1/R2) ergibt, bedeutet dies, dass R1 und R2, was die
Zeitkonstante tau betrifft, so wirken, als seien sie
parallel(!)geschaltet.

Das wars. Alles klar? ;-)

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Huiii, @AVRFan:
vielen Dank für die ausführliche Hilfe! :-D
ich versuch das morgen nachzuvollziehen. heute wird nichts mehr draus,
muss mal pennen ;-) morgen muss ich früh aus den federn.
aber nochmals vielen dank!

Autor: 123 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@noob Nein die Formel für die Spannung die du kennst ist bereits die
Lösung einer differential gleichtung

Von eine Dgl spricht man wenn in einer Gleichung eine Fkt und mehrere
Ableitung der selbigen sind

z.B y(t)+dy(t)/dt ...= ...

Hier wäre auch wieder der Bildungshintergrund des Fragestellers
interessant um eine passende Antwort zu geben.

Das Stichwort zur Antwort von Stefan Helmert ist Zweipoltheorie, wenn
man die Schatlung in ein Ersatzspq. mit Innenwiderstand umwandelt ist
die bereits Gepostete exp fkt. benutzbar mit dem Tau das jeder kennt.

Autor: mandrake (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wurde oben bereits angedeutet:

->Klemmen des Kondensators vom übrigen Netzwerk abtrennen.
->Restschaltung (Spannungsteiler und Spannungsquelle) mittels
Thevenin/Norton-Theorem in eine Ersatzspannungsquelle mit
Innenwiderstand umrechnen.

siehe hierzu
http://wwwex.physik.uni-ulm.de/lehre/physikalische...
Abb. 3.91

->Zeitkonstante errechnen

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man kann das ganze aber auch zuerst mit der komplexen Rechnung im
Frequenzbereich beschreiben und dann das ganze mit hilfe der
Laplacetransformation in den Zeitbereich umrechnen.

------ R1-----+------+----
              |      |
Ue            R2     C    Ua
              |      |
--------------+------+----

Fuer obige Schaltung ergibt sich folgende Uebertragungsfunktion im
komplexen

Ua/Ue = H(jw) = R2 / (R1+R2+jw*R1*R2*C)  [1]

wir ersetzen jw durch s

Ua/Ue = H(s) = R2 / (R1+R2+s*R1*R2*C)    [2]

Wir stellen nach Ua um und setzen die Sprungfunktion ein.

Ua = Ue /s  * R2/(R1+R2+s*R1*R2*C)          [3]

In einer Transformationstabelle finden wir folgende Korrespondenz:

1/(s*(s+a))   =>   1/a * (1 - exp(-a*t))  [4]

Nun bringen wir Gleichung [3] auf diese Form:

Ua = Ue * 1/(C*R1)  * 1 / (s * ((R1+R2)/(C*R1*R2)) + s)

und erkennen das a = (R1+R2)/(C*R1*R2) ist

Nun ersetzen wir im Originalbereich das a durch diesen Ausdruck und
erhalten:

Ua = Ue * R2/(R1+R2) * (1-exp(-(R1+R2)/(R1*R2*C) * t)

Wir erkennen in dieser Formel das der Zeitbestimmende Widerstand sich
aus der parallelschaltung von R1 und R2 zusammensetzt  R1*R2/(R1+R2)

und das die Eingangsspannung um den Faktor R2/(R1+R2) geteilt wird.

ansonsten bleibt die Kurvenform der Aufladung des C's eine e-Funktion.

Gruss Helmi

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Fuer obige Schaltung ergibt sich folgende Uebertragungsfunktion im
>komplexen
>
>Ua/Ue = H(jw) = R2 / (R1+R2+jw*R1*R2*C)  [1]

Hübsch, aber wie kommst Du darauf? Warum sieht die gerade so aus?

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aus der Wechselstromtechnik erhalten wir

Ausgangsgleichung:

              1
           ---------
            1
           -- + jw*C
Ua         R2
--- =  ------------------
Ue           1
          ----------  + R1
           1
           -- + jw*C
           R2

Umgestellt ergibt:

Ua         R2
--  =  ----------------
Ue     R1+R2+jw*R1*R2*C

Gruss Helmi

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, danke, einverstanden :-)

Aber das wirft natürlich die Frage auf, wie man denn beweisen kann, dass
der komplexe Wechselstromwiderstand eines Kondensators ausgerechnet 1/(j
w C) ist? ("Das steht in jedem Buch" gilt nicht als Antwort!)

Autor: Norgan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Aber das wirft natürlich die Frage auf, wie man denn beweisen kann, dass
> der komplexe Wechselstromwiderstand eines Kondensators ausgerechnet 1/(j
> w C) ist? ("Das steht in jedem Buch" gilt nicht als Antwort!)

Doch, gilt. Da in vernünftigen Büchern auch die Herleitung steht,
basieren auf den physikalischen Grundlagen. Statt auf das
Gefüttert-Werden mit dem Silberlöffel zu bestehen könntest du mal eins
lesen. Etwas Differenzialrechnung wird allerdings benötigt.

Ach, und warum die physikalischen Grundlagen so sind wie sie sind? Nun,
das musst du mit deinem Gott oder an was auch immer du glaubst oder
nicht glaubst klären.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ausgehend von der Formel:
     1
du = -  i  dt
     C

oder
            +-
        1   |
u(t) =  - * | i(t) * dt
        C   |
           -+

schreiben wir fuer sinusfoermige Wechselstroeme
                    +-
                1   |
us * sin (wt) = - * | is * sin(wt) * dt
                c   |
                   -+

nach der Integration erhalten wir:

us * sin(wt) = 1/(wC)  is  (-cos(wt))

wir ersetzen die Wechselgroessen

U = 1/(wC) * I

und stellen um

U/I = Xc = -1/(wc)

Gruss Helmi

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Doch, gilt. Da in vernünftigen Büchern auch die Herleitung steht,
>basieren auf den physikalischen Grundlagen. Statt auf das
>Gefüttert-Werden mit dem Silberlöffel zu bestehen könntest du mal eins
>lesen. Etwas Differenzialrechnung wird allerdings benötigt.

Danke für Deine freundliche Antwort.  Du hast leider nicht verstanden,
worauf ich mit meiner Frage hinauswollte.

Weiter oben im Thread habe ich schon einen Beitrag geschrieben.  Dort
habe ich gezeigt, wie man das Ergebnis, dass R1 und R2 für die
Zeitkonstante tau wie parallel(!)geschaltet wirken, aus wenigen
fundamentalen Gesetzmäßigkeiten (nämlich U = R I; Q = C U; Q' = I sowie
die Maschen- und Knotenregel) herleiten kann, und zwar über die
Differentialgleichung.

Später hat Helmut eine alternative Lösung angegeben, bei der er von der
komplexen Übertragungsfunktion ausgeht und die Tatsache benutzt, dass
1/a * (1 - exp(-a*t)) die Laplace-Transformierte von 1/(s*(s+a)) ist.

Was ist dazu zu sagen?

Nun, Helmuts Rechnung ist zwar nicht gerade elementar, aber mathematisch
einwandfrei. Allerdings benutzt er darin einen Zusammenhang, nämlich XC
= 1/(j w C), für dessen Beweis man genau ebenjene
Differentialgleichung heranziehen müsste, die ich direkt und mit einer
viel einfacheren Rechnung zur Lösung verwendet habe.  Letztlich führt
sozusagen kein Weg um die DG herum. Man kann es nur mehr oder weniger
kompliziert rechnen. Darauf wollte ich hinaus.

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Helmut: Danke!

>Ausgehend von der Formel:
>     1
>du = -  i  dt
>     C

Lächel... aber das ist ja genau das, woraus ich (nebst weiteren
fundamentalen Zusammenhängen) die Lösung direkt hergeleitet habe :-)
Schau oben im Thread, da findest Du:

    QC = C UC

    IC = QC'

Das macht zusammen Deine Ausgangsformel.

Deine Lösung mit der komplexen, laplacetransformierten
Übertragungsfunktion ist natürlich ebenfalls mathematisch korrekt und
führt zum richtigen Ergebnis, und ist darüberhinaus ein schönes Beispiel
für die Anwendung der Laplacetrafo.  Nochmals merci für Deine Geduld mit
mir ;-)

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei einfachen Sachen mit einem Energiespeicher kann man das mit einer
DGL machen und direkt den zusammenhang erkennen da muss ich dir Recht
geben. Bei mehr als einem Energiespeicher bietet die
Laplacetransformation allerdings den Vorteil des geringeren
Rechenaufwandes da man die Schaltung einfach mittels der Kirchhoffschen
Gesetze und der komplexen Rechnung beschreiben kann und danach mittels
Transformationstabelle die Loesung im Zeitbereich erhaelt.

Gruss Helmi

Autor: mandrake (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Helmi!

Einwandfrei hergeleitet. Man kann den Blindwiderstand mit Hilfe der
Fourier bzw. Laplacetransformation auch noch einfacher herleiten:

Unter Verwendung der Korrespondenzen:

und


Aus der Diffrentialbeziehung

wird über die Transformation

Durch umformen entsprechend R=U/I kommt man dann auf

Die komplexe Impedanz der Spule kann man analog dazu gewinnen.

Gruß

Mandrake

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mandrake

Auch gut hergeleitet.  AVRFan wollte aber das aber elementarer
hergeleitet haben.

Und wie machen wir jetzt weiter ?

Mit Schaltungen mit 2 Energiespeichern ?


Gruss Helmi

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey,
ich habs jetzt mal ausprobiert.
Also die Aussage, dass die Widerstände so wirken, als seien sie parallel
geschaltet, stimmt. Es dauert jeweils gleich lange, den Kondensator zu
100% zu laden, egal ob er jetzt an einem Spannungsteiler hängt (mit z.B.
2 x 10k) oder an einer Parallelschaltung von 2 Widerständen (z.B. 2 x
10k).
Aber ich muss irgendwo einen Denkfehler gemacht haben.
Also Grundsätzlich geht es um folgendes:
Ein 100 uF-Kondensator wird über einen Spannungsteiler, der mit 15V
gespiesen wird, aufgeladen. Bis der Kondensator geladen ist, soll es 2-3
sec dauern.
Wenn man die Speisung ausschaltet, dann soll der Kondensator dann
möglichst schnell wieder entladen werden.
Ich hab das mal so versucht, in dem ich festgelegt habe: entladedauer =
1 sec. Dann bin ich auf einen R2 (vom Spannungsteiler) von 2k gekommen.
Damit das Laden aber 2 sec dauert, muss der Gesamtwiderstand (also die
Parallelschaltung aus R2 und R1 des Spannungsteilers) 4k betragen. Und
das geht ja nicht, wenn der R2 schon 2k ist.

Worin liegt mein Denkfehler?
(übrigens: kann sein, dass die Werte 2k / 4k nicht wirklich stimmen, es
wurde gestern Abend noch spät und ich bin mir nicht mehr sicher, ob ich
wirklich 2k und 4k bekommen habe, aber muss was in der Richtung sein
;)).

Die Spannung, auf die der Kondensator geladen wird, soll mindestens 700
mV betragen.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
----------+-------+
          |       |
          R      ---
          |       ^  Diode
          |       |
          +-------+
          |
         ---
         ---  C
          |
----------+

Versuch mal diese beschaltung. Die Diode entlaed den C beim abschalten
der Betriebspannung. Aufladung ueber R


Gruss Helmi

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Helmut:
Das klappt aber nur, wenn die Quelle 0V ausgibt, wenn man sie
ausschaltet. Aber wenn jetzt ein Schalter in der Leitung ist...

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du da sonst keine Verbraucher an der Versorgung ?
Um was fuer eine Anwendung handel es sich den ?

Gruss Helmi

Autor: 123 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@noob ich denke mal das es so gemeint ist das die Spannungsquelle weg
genommen wird, dann bleibt sowas übrig:
 ----R1---------------
         |     |
        R2     C
         |     |
 ---------------------
Für das entladen ist dann nur noch R2 verantwortlich.

Also: erst aus der entlade Dauer R2 berechnen
      dann aus lade Dauer und R2, R1 berechnen

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Bei mehr als einem Energiespeicher bietet die
>Laplacetransformation allerdings den Vorteil des geringeren
>Rechenaufwandes [...]

D'accord, da hast Du recht.  Bei schwierigen Problemen ist man mit dem
Einsatz leistungsfähiger Werkzeuge gut beraten (und das nicht nur in der
Mathe...).

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@n00b:

Wie wäre es damit (S = Schalter, D = Diode, R2 groß, R1 klein)? Das
Laden erfolgt langsam über R2 (D sperrt), das Entladen schnell über D
und R1.  Der Nachteil dieser Schaltung ist, dass der niederohmige
Widerstand R1 stets die Spannungsquelle belastet, sobald der Schalter
geschlossen ist (--> keine gute Lösung für ein batteriebetriebenes
Gerät).

                  D
             +---|<|---+
       /     |         |
  +--o/  o---o---[ ]---o----
  |    S      |    R2   |
  |          |         |
  O          |         |
U         R1[ ]     C ===
  O          |         |
  |          |         |
  |          |         |
  +----------o---------o----

Wenn sich die Ladezeit von der Entladezeit unterscheiden soll, kommst Du
übrigens nicht um den Einsatz einer Diode (oder eines Bauelements, das
wie eine Diode wirkt) herum.

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also manchmal finde ich es nicht nett wie ihr hier teilweise Neulinge
verarscht... ne? Mandrake hat wenigstens die Mathematikfunktion
entdeckt.
Das Aequivalenzsymbol, das Du gesucht hast (<=>) schreibt sich als
\Leftrightarrow

Autor: mandrake (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eigentlich wollte ich ein Korrespondenzsymbol haben, nur muss man sich
das selber zusammenbauen. Und in meine Makros wollte ich nicht extra
reinschauen wie ich es da gemacht habe. Ich denke man kann erkennen was
ich meine.
Trotzdem Danke für deine Info.

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meinst Du den hier: \Longleftrightarrow

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also die Anwendung ist eine einfache Zeitverzögerung (wow, da wärt ihr
nicht drauf gekommen ;)).
Beim Einschalten des Netzteils soll die Last erst nach ca. 1-3 s
zugeschaltet werden, und das ganze soll auch noch zuverlässig
funktionieren, wenn man die Last schnell schaltet.
Also habe ich mir überlegt dass man das so machen könnte - Kondensator
wird geladen, die Spannung über dem Kondensator wird der Basis eines
Transistors zugeführt, und der schaltet dann ein Relais ein, welches die
definitive Last schaltet.

@123:
Also ich berechne tau (R * C), wenn ich weiss, dass t_entlade = 5  R
C ist. t_entlade kenne ich ja (bzw. kann ich beliebig festlegen). Daraus
kann ich R errechnen, wenn ich C kenne, und weiss somit nachher den
Widerstand parallel zum Kondensator.
Jetzt muss ich noch einen Widerstand berechnen, der so gross ist, dass
er, wenn man ihn parallel zum vorherigen Widerstand schaltet, der
Kondensator innerhalb der gewünschten Zeit geladen wird. Richtig?

Autor: Helmut Lenzen (helmi1)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo n00b (Gast)

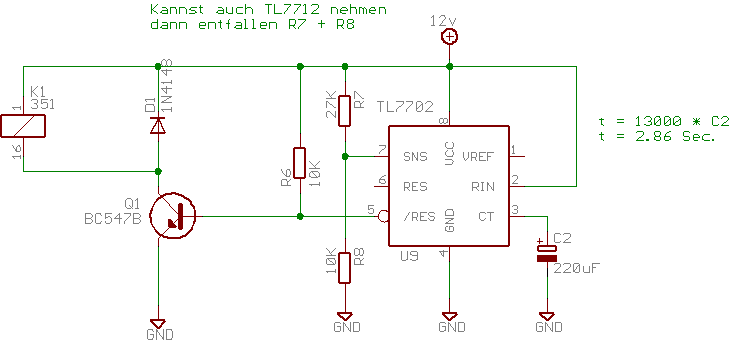

Versuch doch mal diese Schaltung.  Da ist ein Resetgenerator fuer uC
drin das duerfte fuer dich das passende sein. Verzoegerung von ca. 3 Sec
und danach entlaedt er den Kondensator wieder.

Gruss Helmi

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke Helmut.
Ich werd das so machen.
Mich wurmt es aber immer noch, dass ich das mit dem Kondensaotor nicht
berechnen kann.... Ich begreife es einfach nicht. Dabei ist es doch nur
ein popeliger Spannungsteiler mit nem Kondensator dran!

Autor: Helmi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das kannst du deshalb nicht berechnen weil es entgegengesetzte
Anforderungen sind die sich ausschliessen.

Wenn dein Widerstand zum entladen der parallel zum C haengt eine kürzere
Zeitkonstante haben soll als der Widerstand zum laden des C dann geht
das nicht. Weder mathematisch berechen bar noch technisch ausführbar.


Gruss Helmi

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Mich wurmt es aber immer noch, dass ich das mit dem Kondensaotor nicht
>berechnen kann.... Ich begreife es einfach nicht. Dabei ist es doch nur
>ein popeliger Spannungsteiler mit nem Kondensator dran!

Worin besteht denn Dein Problem genau?

Für den Kondensator an dem Spannungteiler (R1 oben, R2 unten, C parallel
zu R2, U zeitlich konstant) gilt:

(1) Die Ladespannung des Kondensators ist die "Spannungsteilerspannung"
    U R2/(R1 + R2).

(2) Der Kondensator läd und entläd mit derselben (!) Zeitkonstante
    tau = R° C
    wobei R° der Parallelschaltungsersatzwiderstand (!) von R1 und R2
ist:
    R° = R1 R2 / (R1 + R2).

Damit ist eigentlich alles gesagt.  Wenn Du unterschiedliche Lade- und
Entladezeiten wünschst, kommst Du - wie schon erwähnt - um den Einsatz
einer Diode nicht herum.

Autor: n00b (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aaaha, danke.
das wollte ich wissen ;) herzlichen Dank für die Hilfe.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
