Forum: Platinen Target3001!: Lötpunkt verschwindet, wenn ich eine Leiterbahn dranlege


Autor: Markus B. (ysr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!
Ich benutze Target3001! Ich entwerfe für ein Schulprojekt eine Platine,
die ich später ätzen lassen möchte.

Habe mich jetzt einige Zeit in das Programm hineingearbeitet. Mein
Problem ist:

Ich habe einen Lötpunkt "X" auf Ebene 100 "AlleKupferEbenen". Wenn ich
nun eine Leiterbahn "zu X", auf Ebene 16 "Kuper oben" an diesen Lötpunkt
anschließe, kommt die Meldung und son lila Quadrat über dem Lötpunkt,
dass ein Abstandsfehler vorliegt.

Dieses Problem bin ich umgangen, indem ich für den Lötpunkt "X" und die
Leiterbahn "zu X" jeweils das selbe Signal unter dem Eigenschaften
einsgewählt habe. Nun ist die Fehlermeldung weg.

Jedoch wenn ich eine 3d-Ansicht ausführe, ist die Leiterbahn vorhanden,
jedoch ist der Lötpunkt verschwinden, als wenn ich keinen gezeichnet
hätte!

Ist dies nur ein Fehler des Programms, oder würde später bei der Ätzung
der Platine wirklich kein Lötpunkt "X" auf der Platine vorhanden sein?

Wo kann der Fehler liegen?

Vielen Dank für eure Antwort!!!


Gruß Markus

Autor: Hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
verkleinere einmal dein Raster. Ist das Raster zu groß gewählt kommt es
beim Designtest zu sehr vielen Abstandsfehlern.

Autor: Markus B. (ysr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!
Das Raster war auf 0,5mm eingestellt. Hab es mehrfach verkleinert und
vergrößert, bringt leider nichts!

Hier zwei Screenshots:

Entwurf:
http://img98.imageshack.us/img98/2600/mitfo8.jpg

3D-Ansicht:
http://img519.imageshack.us/img519/1303/ohneij3.jpg

Vielen Dank schonmal für die Hilfe!!

Gruß

Autor: Detlev T. (detlevt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erst einmal arbeitet das Programm korrekt, wenn es dich vor einem zu
geringen Abstand verschiedener(!) Signale warnt. In der Regel ist das
nämlich ein Designfehler.

Was die 3D-Ansicht betrifft: Wo hast du denn den "Lötpunkt" her? Gibt es
dafür überhaupt ein 3D-Modell?

Autor: Kevin Seibert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Markus,

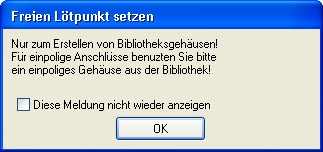

hast Du den Lötpunkt erzeugt, indem Du einfach einen Lötpunkt hingesetzt
hast? Diese Lötpunkte sind nämlich nur für den Entwurf von Bauteilen
gut. Davor warnt Dich Target auch eindringlich mit einer extra Meldung
(s. Bild).

Auch wenn Du an Deinem Lötpunkt z.B. nur schnell einen Draht von außen
anlöten willst, benötigst Du trotzdem immer ein einpoliges Bauteil, das
den Lötpunkt enthält. Du holst also einen K1X1 aus der Bibliothek in den
Schaltplan. Einsortiert ist der im Suchbaum bei "Steckverbinder /
Stiftleiste".

Wenn Du keinen Schaltplan hast, heißt das Teil "1X01" in der Bibliothek
"Standard.PCK3001".

Allenfalls eine Durchkontaktierung (Taste ".") auf Ebene 100 kannst Du
auch alternativ verwenden. Das ist halt nicht die feine Englische. Wenn
Du ohne Schaltplan arbeitest, ist das aber auch ok.

Kevin

Autor: Michael H* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oder kann es einfach sein, dass die beiden rechten unteren leiterbahnen
vertauscht werden sollten?
oder ist da vllt unter dem pad noch ein stück andere leiterbahn? das
passiert bei target öfters mal. einfach mal die buchse beiseite
schieben, dann siehst du sowas.

Autor: Markus B. (ysr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!
Kevin: vielen Dank für deine Antwort! Habe nun gefunden was ich gesucht
habe! Habe halt an eine Leiterbahn immer am Ende einen Lötpunkt gesetzt,
anstatt Durchkontaktierung. Kenn mich mit der Materie noch nicht so ganz
aus, konnte also damit nichts anfangen, nun ja!!

Nun ist es so, wie ich es mir vorgestellt habe!

Vielen Dank an alle, echt top! Falls noch Fragen sind, komm ich wieder
auf euch zurück!

Gruß Markus
