Forum: Mikrocontroller und Digitale Elektronik Anschlußbelegung aller Atmega und Attiny zusammen


Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mir kam gerade die Idee, daß es nicht schlecht wäre, ein (oder mehrere)
A4-Blätter zur Verfügung zu haben, auf denen alle Atmega's und Attiny's
im DIL-Gehäuse nur mit ihren Anschlußbelegungen zu sehen wären.

Wenn man ein Experimentierbrett hat, ist es mühselig, immer das
entsprechende Datenblatt auf dem Rechner offenzuhalten.

Frage: Hat jemand schon so etwas erstellt und würde es hier zur
Verfügung
stellen?

MfG Paul

Autor: Jochen Müller (taschenbuch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Paul,

Ich habe sowas mit Corel gemacht.
Allerdings nicht ALLE Controller, aber die für mich gängisten 15 Stück.
Schön laminiert habe ich das beim arbeiten immer hier liegen.

Ich kann es mal erweitern und als PDF hochladen.
Aber sicher wären auch dann nie im Leben ALLE AVRs berücksichtigt,
da gibt es einfach mittlerweile zu viele.

Gruss
Jochen Müller

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
An sich keine schlechte Idee, aber wer verwendet schon ALLE AVR's?
Aber sowas habe ich im prinzip schon gemacht, halt nur für die Typen die
ich brauchte. AtMega8, Attiny2313 und ein anderer für den die Schaltung
gemacht war, die ich mir auf den Mega geändert habe.
Die drei, in jeweils mehreren Ausführungen auf einem Blatt, dass ich da
jeweils was an die Beinchen malen kann.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eigentlich sind es doch nur so viele, wie der STK500 verschiedene
Fassungen hat.

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Eigentlich sind es doch nur so viele, wie der STK500 verschiedene
>Fassungen hat.

Verstehe ich nicht.  Man kann mit dem STK500 doch z. B. auch die
14-poligen ATtiny24/44/84 ISP-programmieren, ohne sich darum zu kümmern,
dass es für sie keine Fassung gibt.  Sie müssen sich dazu ja nur auf
einer Platine mit ISP-Stecker befinden.

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm, jetzt muß ich mal nach dem STK500 suchen lassen; ich besitze keines.

Ist in dessen "Papieren" so etwas enthalten?

MfG Paul

Autor: AVRFan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ist in dessen "Papieren" so etwas enthalten?

"So etwas"? Was denn?

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hehe, auf die gleiche Idee kam ich letztens auch weil es wirklich
mühseelig ist mit der Anschlussbelegung ;-)

Werde mir wohl auch mal was rausdrucken und laminieren oder so. Oder
zumindest was zusammenstellen, das ich dann auf meinem 2. Bildschirm
immer schön offen halte.

Allerdings benutze ich eignetlich immernur ATtiny13, ATtiny2313,
ATtiny26 und ATmega8

Ne Vergleichstabelle mit den Features für alle AVRs mit gleicher
Pin-Anzahl wär auch nicht schlecht um seinen AVR besser fürs Projekt
auswählen zu können. Leider führt Reichelt keine ATtiny261 ;-)

lg PoWl

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist ne gute Idee... hier noch eine: Viele Menschen (...) drucken sich
die Pinbelegungen ganz in Realgröße aus und kleben die dann auf das
entsprechende IC oben drauf (oder drucken es "spiegelverkehrt" und
pappen es von unten zwischen die Pins). Das ist dann richtig komfortabel
-- gute Augen vorausgesetzt :-)

Autor: crazy horse (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hm, ich mach eigentlich immer zuerst einen Schaltplan..., und da stehen
dann auch die Pinnummern drauf.

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In der Online-Hilfe von BASCOM sind unter ->Hardware->Chips alle von
BASCOM unterstützten AVRs mit Pinbelegung (als Bild) aufgelistet. Die
Hilfe ist auch im Netz verfügbar: http://avrhelp.mcselec.com/index.html

Grüße
Markus

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
AVRFan wrote:

>>Eigentlich sind es doch nur so viele, wie der STK500 verschiedene
>>Fassungen hat.

> Verstehe ich nicht.  Man kann mit dem STK500 doch z. B. auch die
> 14-poligen ATtiny24/44/84 ISP-programmieren, ohne sich darum zu kümmern,
> dass es für sie keine Fassung gibt.

OK, ich hatte vergessen, dass es die ja auch in DIL gibt.  Die sind mir
bislang nur in SOIC untergekommen -- und was anderes würde ich mir auch
nicht kaufen, zumal der STK505 ja eine SOIC-Fassung hat.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Paul Baumann wrote:

> Hm, jetzt muß ich mal nach dem STK500 suchen lassen; ich besitze keines.
>
> Ist in dessen "Papieren" so etwas enthalten?

Nö, dort gibt's aber eine Liste, welche AVRs in welche Fassung gehören.

So aus'm Bauch, was du dir copy&pasten und drucken musst:

ATmega324P (das deckt vom AT90S4434 bis ATmega1284P alle DIP40 mit
ADC ab)

ATmega162 (DIP40 mit externem Speicherbus, AT90S4414 bis ATmega162)

ATmega168 (DIP28, AT90S2333 bis ATmega328P)

ATtiny2313 (DIP20 ohne ADC, AT90S1200 bis ATtiny2313)

ATtiny45 (DIP8, alle 8-Pinner)

ATtiny84 (DIP14, ATtiny24 bis ATtiny84)

In der Regel nimmt die Liste der Mehrfachbelegungen von älteren zu
jüngeren AVRs einfach nur zu, d. h. wenn du einen AT90S8534 statt
eines ATmega324P hast, dann fehlen dem einfach einige der Zusatz-
funktionen.  Die eigentlichen Portpins bleiben aber die gleichen.
Bei den 8-Pinnern habe ich gesehen, dass INT0 bei den älteren auf
PB1 liegt, während dort bei den neueren ein INT1 dazu gekommen ist
und INT0 auf PB2 ist.  Völlig hinfällige Teile wie den ATtiny28
(der auf dem STK500 eine eigene Fassung besitzt) habe ich
weggelassen.

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe hier:
http://www.avrfreaks.net/index.php?func=viewItem&i...

ein Programm gefunden, das dazu dient, alle dort als .bmp-Datei
beigefügten Anschlußbilder anzusehen.

Vielleicht nützt der Link auch Anderen.

Ich werde mir damit ein Blatt mit den von mir genutzten "Kollegen"
anfertigen.


MfG Paul

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jörg
Das ist eine gute Idee.
Naja, so viele werden es gar nicht bei mir:

Tiny15
Tiny2313
Mega8
Mega16/32/644
Mega48
Mega8515

Hoch leben die DIL-Gehäuse! ;-)

MfG Paul

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Paul Baumann wrote:

> Hoch leben die DIL-Gehäuse! ;-)

Bei mir eigentlich fast nur noch zum Stöpseln in einen STK500.  Für
das fertige Brett sind mir mittlerweile SMDs meist lieber.  OK, wenn
sowieso genug Platz ist, nehme ich schon auch mal einen AVR im DIL40,
aber auf dessen Grundfläche bekommt man ja locker drei Stück vom
gleichen Typ in TQFP44 unter.  Die Lupe braucht man nur fürs
Hühnerfutter, die großen aktiven Bauteile sind immer noch ganz gut
lesbar beschriftet.

Autor: Bernd das Brot (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guten Morgen...

Hier gibt es ein kleines Programm das soetwas macht.

http://www.avrfreaks.net/index.php?module=Freaks%2...

Gruß

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum alle Diagramme auf einem Blatt?

Ich habe mir einfach für jeden der von mir benutzten AVRs die
entsprechende Seite des Datenblatts ausgedruckt und alle zusammen in
eine Mappe gesteckt. Bei Bedarf hole ich dann das jeweilige Blatt
heraus und lege es neben das Steckbrett auf den Tisch.

Die Idee von Sven Pauli, einen Ausdruck der Anschlussbelegung direkt
auf das IC zu kleben, finde ich sehr pfiffig. Natürlich sollte man,
wenn man jeden Pin mit sämtlichen Alternativfunktionen beschriftet,
idealerweise nicht weitsichtig sein. Ich werde das auf jeden Fall mal
ausprobieren. Falls die Pin-Bezeichnungen zu lang sind, könnte man
auch ein Stück Pappe hochkant (wie ein Segel) oder in Form eines
Satteldachs auf das IC kleben und die Beschriftungen beidseitig
anbringen.

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist zwar alles nett aber macht im endeffekt wohl mehr aufwand als doch
immer mal wieder das datenblatt rauszukramen

Autor: Paul Baumann (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mal 2 Blätter mit den Anschlußbelegungen meiner "speziellen
Freunde" angehangen. ;-))


MfG Paul

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
yalu wrote:

> Die Idee von Sven Pauli, einen Ausdruck der Anschlussbelegung direkt
> auf das IC zu kleben, finde ich sehr pfiffig.

Hihi, ich stelle mir gerade vor, wie nett das bei den handlichen
ICs im SOT23-6-Gehäuse aussehen würde...

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jörg
.....Du nun erst noch! :-)))))

MfG Paul

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Hihi, ich stelle mir gerade vor, wie nett das bei den handlichen ICs
> im SOT23-6-Gehäuse aussehen würde...

Naja, auf einem 1200-dpi-Laserdrucker könnte man auf die Fläche von
ca. 3mm x 1,5mm 18 Zeilen à 11 Zeichen im LCD-Zeichensatz drucken. Da
passt ja das halbe Datenblatt darauf. Und auf der Rückseite ist noch
Platz für die wichtigsten Ausschnitte des Instruction Set Manuals. Ok,
das mit den Augen wurde ja weiter oben schon angesprochen ;-)

Aber die Frage von Paul bezog sich ja hauptsächlich auf die AVRs im
DIL-Gehäuse. Die sind ja absichtlich so groß gemacht, damit man sie
auch bei leichter Fehlsichtigkeit noch gut beschriften kann. Und
alles, was man nicht ins Steckbrett stecken kann, muss auch nicht
unbedingt beschriftet werden.

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Paul Baumann wrote:

> A4-Blätter zur Verfügung zu haben, auf denen alle Atmega's und Attiny's
> im DIL-Gehäuse nur mit ihren Anschlußbelegungen zu sehen wären.

Nur DIL? Dann eher "nur SMD" bzw beides ;)
Naja OK das mit dem Luftverdrahten is immer nich so mein Fall um ehrlich
zu sein... (=

Autor: Paul Baumann (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

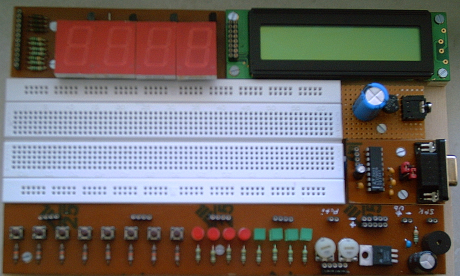

Anbei ein Bild meines Experimentierbrettes. Auf diesen Gedanken brachte
mich Hannes Lux, der einen ähnlichen Aufbau im Gehäuse einer
Liebeschere,
äh Schiebelehre unterbrachte.

MfG Paul

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
garnicht so blöd die Idee. Aber ich hätte mir das Drumrum mehr so als
Einzelmodule aufgebaut :-) Habe mehrere Steckboards, das verleitet mich
leider dazu ständig irgendwelche Schaltungen auszuprobieren und die dann
da drin stecken zu lassen ;-)

lg PoWl

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Mir kam gerade die Idee, daß es nicht schlecht wäre, ein (oder mehrere)
>A4-Blätter zur Verfügung zu haben, auf denen alle Atmega's und Attiny's
>im DIL-Gehäuse nur mit ihren Anschlußbelegungen zu sehen wären.

Was zum Henker soll das bringen? Arbeitest du mit so vielen Typen
gleichzeitig?

www.atmel.com

Dort sind alle Infos vorhanden.

>Wenn man ein Experimentierbrett hat, ist es mühselig, immer das
>entsprechende Datenblatt auf dem Rechner offenzuhalten.

Hast du keinen Drucker? Die Seite ausdrucken, auf die Arbeitsfläche
legen, fertig. Wenn Projekt zu Ende, Blatt in die Schublade. Beim
nächsten Projekt Blatt wieder aus der Schublade raus, auf die
Arbeitsfläche legen, fertig.

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jupp wrote:
>>Mir kam gerade die Idee, daß es nicht schlecht wäre, ein (oder mehrere)
>>A4-Blätter zur Verfügung zu haben, auf denen alle Atmega's und Attiny's
>>im DIL-Gehäuse nur mit ihren Anschlußbelegungen zu sehen wären.
>
> Was zum Henker soll das bringen? Arbeitest du mit so vielen Typen
> gleichzeitig?

Die Gründe wurden doch schon plausibel genannt. Nicht jeder hat lust
ständig das PDF Datenblatt rauszukramen.

> www.atmel.com
>
> Dort sind alle Infos vorhanden.

Das wird wohl bekannt sein?!

>>Wenn man ein Experimentierbrett hat, ist es mühselig, immer das
>>entsprechende Datenblatt auf dem Rechner offenzuhalten.
>
> Hast du keinen Drucker? Die Seite ausdrucken, auf die Arbeitsfläche
> legen, fertig. Wenn Projekt zu Ende, Blatt in die Schublade. Beim
> nächsten Projekt Blatt wieder aus der Schublade raus, auf die
> Arbeitsfläche legen, fertig.

Nicht jeder Bildschirm steht am Arbeitsplatz und mich nervt es auch
immer das Datenblatt rauszukramen und zu öffnen nur weil ich mal schnell
die Pinbelegung brauch.

Deine Ausdruck-Methode entspricht dabei in etwa der Methode, dass man
sich mehrere Pinbelegungen auf n DinA4 Blatt druckt, nur dass man nicht
viele Blätter sondern nur eins hat, der Platz reicht ja auch dicke für n
paar Controller auf ner Seite

Also bitte, nicht immer alles anfechten und auch mal die Methoden und
Ideen der anderen akzeptieren.

lg PoWl

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wollte auch nichts anfechten, es erschien mir nur nicht sinnvoll, Zeit
in etwas zu stecken, was eigentlich schon vorhanden ist. Aber egal,
schließlich muss das jeder für sich selbst entscheiden.

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man kann nun so oder so argumentieren aber es ist schlicht und
ergreifend komfortabler einfach nur eine Seite mit allem zu haben als
ständig rumsuchen zu müssen, aber stimmt, ob einem das nun wichtig ist
oder nicht, da gehen die Meinungen eben auseinander :-)

Ich habe auch mehrere Stunden an meinem AVR-Dragon gearbeitet nur dass
er gut aussieht ;-)

lg PoWl

Autor: Hannes Lux (hannes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es geht ja nicht (nur) darum, beim Aufbau einer Schaltung die
Pinbelegung vor sich liegen zu haben, sondern auch darum, beim
Evaluieren einer Problemlösung auf einen Blick die Ausstattung mehrerer
AVRs mit Features vor sich liegen zu haben. Die Pinbelegung ist dabei
das Eine, die Pinbeschriftung jedoch gibt Aufschluss (naja, einen groben
Überblick) über die internen Periprerie-Features. Man sieht auch schnell
mal, ob sich die benötigten Spezial-I/O-Pins mit den benötigten
Normal-I/O-Pins vertragen.

Ich habe sowas vor einigen Jahren mal gemacht, da waren es aber
AT90S1200/2313/4433/8515/8535. Und da ich diesen Uralt-Krams niemandem
zumuten will, habe ich halt nicht in der ersten Reihe "hier" gerufen.

Bei der Vorbereitung eines Projektes drucke ich mir meist die
Pinbelegung des zu verwendenden AVRs (etwas größer als Paul) aus und
schmiere mit Bleistift darin rum (Pinvergabe zur Peripherie). Das
erleichtert dann das Erstellen des Schaltplans und Layouts.

Frohes Pfingsfest...
Hannes

Autor: Hannes Lux (hannes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achja, für den Anfänger empfiehlt sich auch das Ausdrucken der Tabellen
mit Befehlssatz und I/O-Register (am Datenblattende). Oft weiß man zwar
was man will/sucht, hat aber den Namen des Befehls, Registers oder Bits
nicht ganz parat. Die darin enthaltenen Seitenzahlen sind auch eine gute
Hilfe beim schnellen Finden weiterer Informationen. Dazu kommt die
Tatsache, dass man die Ausdrucke mit weiteren Informationen versehen
kann, Textmarker und Bleistift macht sich auf Papier besser als auf dem
Bildschirm...

...

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jupp

Alle Achtung, Du bist ja gut "drauf". ;-)

>Blatt in die Schublade. Beim nächsten Projekt Blatt wieder aus der >Schublade
raus, auf die Arbeitsfläche legen, fertig.

Aha. Ich brauche also eine neue Werkbank, die eine Schublade besitzt.

Danke für Deine Anregungen.

MfG Paul

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Alle Achtung, Du bist ja gut "drauf". ;-)

Danke! Werde mich ab heute bessern und weniger provozierend und
kritisierend, dafür aber mehr produktiver auftreten.

Schönen Pfingsten :)

Autor: Timmo H. (masterfx)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich hatte gerade etwas Langeweile und habe mal ein druckerfreundlicheres
Exemplar gemacht (Vektor + Text).

Autor: Seb H. (seppl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde sagen der Mann hat einen Aplaus verdient. Nicht das man das
nicht selbst machen könnte, aber man muss das Rad nicht ständig neu
erfinden.
Schön das du uns sowas mal eben so zur Verfügung stellst.

Das ist für einen schnellen Blick auf jeden Fall sehr brauchbar wie ich
finde.

Bei mir gibt es zu jedem schonmal verwendeten AVR noch einen A4-Ausdruck
der einlaminiert ist. Also das Pinout ist dann immer zentriert und auf
eine gut lesbare Größe transformiert. Wenn ich jetzt auf dem Steckbrett
etwas aufbau zeichne bzw. mahle ich da mal eben kurz mit einem
Folienstift drauf. Wenn sich was ändert wirds halt wieder abgewischt.
Wenn das Projekt oder die Bastelei erledigt ist kann mans wieder
abwischen und erneut verwenden.
Bei sinnvollen Projekten lege ichs vorm Abwischen auch nochmal kurz aufn
Scanner und mach nen 1-Bit S/W Scan von - nur falls mans doch nochmal
braucht.

Hat sich bisher als praktikable Lösung erwiesen, Verbesserungsvorschläge
willkommen.

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ganz ehrlich, mich verwirrt es, wenn so viele Pinouts auf einer Seite
sind, wo ich doch aktuell immer nur eins brauche.

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
vielen dank auch von mir, habs gleich ausgedruckt :-)

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die Zusammenstellung der Pinouts. Hab's mir ebenfalls
heruntergeladen und ausgedruckt. Hätte nicht gedacht, dass man das so
gut lesbar auf zwei Blättern unterbringen kann.

Autor: Holger Krull (krulli) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Timmo,
Leider ist der Mega644 zweimal drin. Vielleicht magst Du einen gegen den
Mega8535 (der nicht drin ist) wechseln?

Autor: Pier S. (bigpier)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Timmo H. Herzlichendank sehr schön

Autor: Timmo H. (masterfx)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ Holger Krull
Stimmt, ist mir gar nicht aufgefallen. Habs einfach reingeklatscht. Hab
den 644 jetzt gegen den 8535 ausgetauscht, hoffe es stört keinen :-)

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
