Forum: Projekte & Code DS1820, DS18B20 in C


Autor: Peter Dannegger (peda)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Anbei der komplette Code für 1-Wire in C auf dem AVR.

Wer meine AVR Assembler und C51 Beispiele schon kennt, wird große
Ähnlichkeiten entdecken.

Es werden alle gefundenen Sensoren in 0,1°C Schritten ausgegeben.
Dabei erfolgt die Anzeige der DS1820 nur in 0,5°C Schritten.
Die Routine muß für negative Werte leicht geändert werden.
Die Ausgabe erfolgt über die UART.

Die nötigen Delay-Zeiten für den 1-Wire werden mit dem Timer erzeugt.
Dadurch ergibt sich eine Unabhängigkeit vom Compiler und die
Quarzfrequenz kann einfach geändert werden.


Peter

Autor: Matthias Reiter (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Peter:
Ich mache erste Gehversuche mit C und WINAVR.
Dein 1-wire Beispiel bekomme ich aber nicht fehlerfrei compiliert.
Ich bekomme nach make all folgende Fehler:

-------- begin --------
avr-gcc (GCC) 3.3.2
Copyright (C) 2003 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is
NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR
PURPOSE.


Linking: main.elf
avr-gcc -mmcu=at90s8535 -I. -g   -Os -funsigned-char
-funsigned-bitfields -fpack-struct -fshort-enums -Wall
-Wstrict-prototypes -Wa,-adhlns=main.o  -std=gnu99
-Wp,-M,-MP,-MT,main.o,-MF,.dep/main.elf.d main.o  1WIRE.C DELAY.C
TIMEBASE.C TEMPMEAS.C UART.C   --output main.elf
-Wl,-Map=main.map,--cref    -lm
cc1plus.exe: warning: "-std=gnu99" is valid for C/ObjC but not for
C++
cc1plus.exe: warning: "-std=gnu99" is valid for C/ObjC but not for
C++
cc1plus.exe: warning: "-std=gnu99" is valid for C/ObjC but not for
C++
TIMEBASE.C: In function `void init_timer()':
TIMEBASE.C:40: warning: assignment of negative value `-1' to `volatile
unsigned
   int'
TIMEBASE.C:40: warning: argument of negative value `-1' to `unsigned
int'
cc1plus.exe: warning: "-std=gnu99" is valid for C/ObjC but not for
C++
TEMPMEAS.C: In function `void read_meas()':
TEMPMEAS.C:37: error: invalid conversion from `unsigned char*' to
`char*'
TEMPMEAS.C:38: error: invalid conversion from `unsigned char*' to
`char*'
TEMPMEAS.C:45: error: invalid conversion from `unsigned char*' to
`char*'
TEMPMEAS.C:46: error: invalid conversion from `unsigned char*' to
`char*'
TEMPMEAS.C:47: error: invalid conversion from `unsigned char*' to
`char*'
TEMPMEAS.C:48: error: invalid conversion from `unsigned char*' to
`char*'
cc1plus.exe: warning: "-std=gnu99" is valid for C/ObjC but not for
C++
UART.C: In function `void uinit()':
UART.C:6: error: `UBRRL' undeclared (first use this function)
UART.C:6: error: (Each undeclared identifier is reported only once for
each
   function it appears in.)
UART.C:7: error: `UBRRH' undeclared (first use this function)
UART.C:8: error: `UCSRA' undeclared (first use this function)
UART.C:9: error: `UCSRC' undeclared (first use this function)
UART.C:9: error: `URSEL' undeclared (first use this function)
UART.C:9: error: `UCSZ1' undeclared (first use this function)
UART.C:9: error: `UCSZ0' undeclared (first use this function)
UART.C:10: error: `UCSRB' undeclared (first use this function)
make.exe: *** [main.elf] Error 1

> Process Exit Code: 2

Müssen bei Deinem Code SFR-Bezeichnungen für den AT90S8535 angepaßt
werden?

Was ist mit den Umwandlungen von Uchar zu Char??

Liegen die ganzen Fehlermeldungen möglicherweise an meinem makefile?

Ich bin dankbar für jeden Hinweis.

BTW: Danke für Deine zahlreichen Codebeispiele.

Gruß

Matthias

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tut mir leid, aber mit dem make kenne ich mich nun überhaupt nicht aus.

Ich compiliere immer in der DOS-Box mit einer Batch:


@echo off

:set mcu=90s2313
:set mcu=tiny26

set mcu=mega8

set main=test

set ac=c:\avr\winavr

path %ac%\bin;%path%
avr-gcc.exe -Os -mmcu=at%mcu% -Wall -g -o main.out *.c
if not exist main.out goto end
cmd /c avr-objdump.exe -t -h -S main.out >%main%.lst
cmd /c avr-objcopy.exe -O ihex main.out %main%.hex
avr-size.exe -B main.out
del main.out

:end


Peter

Autor: Matthias Reiter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter:

Danke für die Antwort. Ich werds mal auf Deine Art probieren.

Zwei Fragen zu Deinen Code habe ich noch:

1. Für welchen Controller hast Du Ihn geschrieben? Für den Mega8, wie
Dein Batchfile andeutet? Ich könnte dann leichter die Fehlermeldungen
mit den SFR-Definitionen verstehen.

2. Sind die Fehlermeldungen zu den Umwandlungen von uchar* nach char*
in der TEMPMEAS.C berechtigt?

Beispiel:
TEMPMEAS.C:37: error: invalid conversion from `unsigned char*' to
`char*'
Zeile 37:   sprintf( s, "%02X ", id[i] );
s ist uchar

Grüße Matthias

Autor: Matthias Reiter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Peter:

Frage 1 hat sich erledigt: bei mcu=atmega8 sind die Fehlermeldungen zu
den SFRs weg.

Matthias

Autor: Ronny Schulz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich möchte mich nochmal bei Peter bedanken. Lange hatte ich mit dem
1-Wire-Protokoll rumgefummelt. Und irgendwie hat nichts so recht
geklappt. Inzwischen geht es endlich, da ich hier ein sehr gutes
Beispiel hatte. Somit bin ich zumindest schon in der Lage so ein Teil
auszulesen.

Was noch offen ist, wäre Search-ROM und Match-ROM. Das ist wirklich
sehr schwer zu verstehen und vor allem umzusetzen, wenn man mal das
iButton-Guide gelesen hat. Obwohl ja alles ausführlich dasteht.

Autor: Andreas Schwarz (andreas) (Admin) Benutzerseite Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias: Die Dateinamen müssen auf ".c" enden, sonst behandelt sie
der Compiler als C++, nicht C:
"cc1plus.exe: warning: "-std=gnu99" is valid for C/ObjC but not for
C++"

Autor: Matthias Reiter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Andreas:
Danke für den Hinweis. Meine C-Dateien waren "*.C".
Ich verstehe deshalb die Meldung von make nicht.
Ich nehme an, dass ich irgend einen Unsinn in meinem Makefile habe.

Autor: Matthias Reiter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nun funktioniert es. Danke

Autor: Martin Schuhmacher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das gepostete batch file bringt bei mir
[...Warnings...]
uart.c: In function `uinit':
uart.c:6: error: `UBRRL' undeclared (first use in this function)
uart.c:6: error: (Each undeclared identifier is reported only once
uart.c:6: error: for each function it appears in.)
uart.c:7: error: `UBRRH' undeclared (first use in this function)
uart.c:8: error: `UCSRA' undeclared (first use in this function)
uart.c:9: error: `UCSRC' undeclared (first use in this function)
uart.c:9: error: `URSEL' undeclared (first use in this function)
uart.c:9: error: `UCSZ1' undeclared (first use in this function)
uart.c:9: error: `UCSZ0' undeclared (first use in this function)
uart.c:10: error: `UCSRB' undeclared (first use in this function)
uart.c: In function `uputchar':
uart.c:16: error: `UCSRA' undeclared (first use in this function)

die dateien sind *.c
in der main.h habe ich noch
#include <avr/signal.h>
verbessert sowie in der batch den pfad geändert.

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Martin,

lies alle Beiträge in Ruhe durch, besonders die von Matthias.


Peter

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter,
im Hauptprogramm setzt du die Sekunden auf 0. Must du eigentlich nicht
auch den Prescaler auf 0 setzen, um das Timing sicherzustellen? In
dieser Applikation evtl. nicht so wichtig, aber durch irgendwelche
Interrupt-Sachen kann der Prescaler ja weiter zählen, bis im
Hauptprogramm Sekunden auf Null gesetzt werden.
Michael

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast recht, guter Programmierstil ist es, alle globalen Variablen zu
initialisieren, damit das Programm besser lesbar ist.

Oft wird das Initialisieren mit 0 weggelassen, da das der Compiler
automatisch macht.


Peter

Autor: Michael Kramer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi ...

nachdem ich Sie nirgends finden kann - Peter Dannegger hat mal Routinen
in C51 veröffentlicht - gibts die noch irgendwo ?

danke
  michael

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Leo (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@peter

... On bigger applications this time may be longer, but should not
exceed 500ms. Otherwise the user can think, there is Windows working
inside ...

W U N D E R B A R E S    S T A T E M E N T!!!


leo

Autor: Andreas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo liebes Forum,

hat jemand einen C-oder Assembler -code für den ds18s20 an einem 8051?
Oder einen entsprechenden Link?

MFG
Andreas

Autor: Bernhard Waterkamp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!
Ich brauche dringend Hilfe. Ich möchte den DS1820 mit meiner C-Control
auslesen. Allerdings hab ich nur einen Assemblerocde ohne viele
Erklärungen (http://www.b-kainka.de/ccbsp.htm; ganz unten).
Kennt wer einen Beispielcode in Basic und Assemblercode?

Gruß

Bernie

Autor: Elektrikser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
C-Control I oder II?

Bei der C-Control I wird es nicht möglich sein das ganze in Basic zu
machen. Das wird zu langsam und der Ein-Draht-Bus ist im Timing
ziemlich empfindlich. Du wirst um Assembler nicht herumkommen, und da
gehen ohne Tricks nur 256 Bytes, wenn ich mich nicht irre.

Gruß Elektrikser

Autor: Bernhard Waterkamp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!
Ja ich habe die C-Control I. Wenn Assemblercode dabei ist, wäre es ja
nicht schlimm. Aber die oben genannten Seite beinhaltet nur den
Assemblercode. Ich weiß nur nicht wie das Basic-Programm dazu
aussieht.

Gruß Bernie

Autor: Elektrikser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Autsch, die CControl ist bei mir schon lang her. Aber die asm-Datei
müsste mit "syscode" in das Basic-Programm eingebunden werden. Und
der Rest? Hmm, Das asm-Programm hat auf der linken Seite Sprungmarken,
die du im Basic-Programm anspringen kannst. Da gab es noch den
"sys"-Befehl. Schau mal in deine Beschreibung rein.
In dem Assemblerprogramm müsste es; reset, byte_read, byte_write, delay
geben.
Ich muss mal suchen, ob ich überhaupt noch was mit der CControl
habe...

Ich hoffe, dass ich da jetzt nicht zuviel durcheinander gebracht habe.

Gruß Elektrikser

Autor: Bernhard Waterkamp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie ich den Assembler in den Code einbinde und "anspringe" habe ich
auch schon herrausgefunden. Aber ich glaube, dass es im Basic-Programm
noch mehr Code erforderlich ist um die Temperatur auszulesen, denn als
Kommentar bei der Variabeldeklarierung steht: "bas_2  .equ $b8 ;
zweite Basic Variable => Daten Rein&Raus". Falls du da durchblickst:
Ich habe ein BASIC-Programm gefunden, aber es ist recht komplex und ich
habe keine Erklärung dazu gefunden.
(http://homepages.compuserve.de/BernardWeiler/DS1820.BAS).
Ich habe den Code ausprobiert und auch etwas herum experimentiert aber
ich bekomme nur Fehlermeldungen, dass der Sensor nicht gefunden worden
ist. Da ich von diesem Code wenig Ahnung und keine Informationen habe,
weiß ich nicht wo ich mit der Fehlersuche beginnen soll.

Gruß Bernie

Autor: Thomas (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Auch wenn ich diesen alten Thread mal wieder rauskrame, habe ich mal
eine Frage zu der Leseroutine:
Ich versuche gerade meine eigenen 1-Wire Funktionen zu schreiben, da
das Lesen aber nicht so recht funktioniert habe ich mir mal die
Funktionen von Peter angesehen.

Aus dem Datenblatt des DS1820 verstehe ich den Read-Time Slot
folgendermaßen:

- 1 Byte über den 1-Wire Bus lesen:
Ein Read-Time-Slot hat eine Mindestdauer von 60µs. Zwischen den
einzelnen Slots muss einer Erholungszeit von mindestens 1µs liegen.
Der Slot wird gestartet, indem der Master den Bus für mindestens 1µs
auf 0 zieht, und dann wieder vom Pull-Up auf 5V gehen lässt.
Der DS1820 überträgt daraufhin sein Bit:
Lesen einer 0:
  Der DS1820 zieht den Bus nach der fallenden Flanke vom Master auf 0.
  Das Signal muss innerhalb von 15µs nach Beginn vom Master gesampelt
werden.
Lesen einer 1:
 Der DS1820 lässt den Bus weiterhin auf 5V (vom Pull-Up hochgezogen)
 Das Signal muss innerhalb von 15µs nach Beginn vom Master gesampelt
werden.

So habe ich das auch programmiert, erhalte aber keine Daten zurück.
(Ich habe vorher ein READ ROM (0x33) gesendet)

Die Funktion w1_bit_io() von Peter funktioniert auch anders:
Er programmiert erst den Pin als Ausgang, nach 1µs Wartezeit dann
wieder als Eingang, liest dann nach 14µs den Pin ein.
Zum Abschluss wird der Pin nochmals als Eingang programmiert (wohl nur,
weil die Funktion auch zum Bits senden benötigt wird).

Wieso funktioert das bei Peter, obwohl er den Ausgang ja garnicht auf 0
zieht und dem Slave mitzuteilen dass der Slot gestartet wird?

Autor: Peter Dannegger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thomas

es wird ja ein open-drain Ausgang benötigt, d.h. das Ausgangsbit bleibt
immer auf 0 und mit dem Direktionbit wird dann nur der untere Transistor
ein- bzw. ausgeschaltet.


Peter

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achso OK, das aktive auf 0 setzen des Ausgangs machst du nur einmal in
der 1-Wire Initialisierungsroutine. Naja, reicht ja auch eigentlich, da
diese vor jedem Übertragungsbeginn sowieso einmal durchlaufen wird.

Autor: Simons (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!
Wo ich syscode ds1820.obj erhalten kann, das ich im Programm benötige.
Danke!

Autor: xzibit (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Du kann erhalten compilieren. Mit Compiler.

Autor: Wolf4124 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich wollte einen anderen Pin verwenden.
Habe die Zeilen

#define OW_PIN  PD6
#define OW_IN   PIND
#define OW_OUT  PORTD
#define OW_DDR  DDRD
 auf

#define OW_PIN  PC5
#define OW_IN   PINC
#define OW_OUT  PORTC
#define OW_DDR  DDRC

geändert.
Ich verwende einen ATMEGA8.
Es funkt super aber eben nur mit dem PD6.
Wenn ich die andere Festlegung verwenden funkt es auch.?????
Aber nur über den PD6????
Vielleicht habe ich ja etwas übersehen.

Gruß

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Wolf4124

diese Macros stehen nirgends in meinem Code.

Ist also kein Wunder, daß auf nicht verwendete Macros keine Reaktion
erfolgt.


Peter

Autor: wolf4124 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Upps

Falsche Baustelle.  ;-(

Gruß

Autor: H-Joachim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter.

Habe Deinen Source auf einem ATMEGA16 mit 8Mhz Quartz
ausprobiert. Nachdem es immer die Meldung "DATA_ERR" gab,
habe ich dann angefangen mit einem Scope zu messen.
Als erstes habe ich mir eine kleine Schleife geschrieben,
mit der ich messen konte, ob die delay-Funktion richtig
funktioniert (timing). Das tat sie.
Ich habe dann gesehen, daß Du bei einem READ immer erst
nach 15usec. die Daten des Sensors einließt. Laut Spec.
sollte das aber innerhalb von 15usec. passieren.
Habe dann Deinen Code zum Testen wie folgt "gepatcht":

#if 0
uchar w1_bit_io( bit b )
{
  cli();
  W1_DDR |= 1<<W1_PIN;
  DELAY( DELAY_US( 1 ));
  if( b )
    W1_DDR &= ~(1<<W1_PIN);
  DELAY( DELAY_US( 15 - 1 ));
  if( (W1_IN & (1<<W1_PIN)) == 0 )
    b = 0;
  DELAY( DELAY_US( 60 - 15 ));
  W1_DDR &= ~(1<<W1_PIN);
  sei();
  return b;
}
#else
uchar w1_bit_io( bit b )
{
  cli();
  W1_DDR |= 1<<W1_PIN;
  DELAY( DELAY_US( 1 ));
  if( b )
  {
    W1_DDR &= ~(1<<W1_PIN);
    DELAY( DELAY_US( 10 - 1 )); // beim LESEN kurzer delay
  }
  else
    DELAY( DELAY_US( 15 - 1 ));
  if( (W1_IN & (1<<W1_PIN)) == 0 )
    b = 0;
  DELAY( DELAY_US( 60 - 15 ));
  W1_DDR &= ~(1<<W1_PIN);
  sei();
  return b;
}
#endif

Damit funktionierte es.
Der DS1820 hat bei einer "0" das Signal schon nach 15usec
wieder auf 1 gesetzt. Das hatte ich mit dem Scope gesehen.
Darum natürlich "DATA_ERR".
Jetzt frage ich mich, wieso hat das bei Euch funktioniert?
Sind die Teile vom Timing so unterschiedlich? Allerdings laut
meinem Datenblatt (DS18S20) soll man auch innerhalb der 15usec lesen.
Liegt es an dem DS18S20 (S!!!!)?

Hast Du eine Idee?

Danke und Gruß
Joachim

Autor: peter dannegger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Joachim,

ich habs nicht nachgemessen.

Ich hab auch einige Meter Leitung dazwischen, deren Kapazität wird wohl
die Flanke etwas verzögern.

Der genaue Wert, wann der Slave wieder auf 1 geht, darf laut Datenblatt
irgendwo zwischen 15µs und 60µs liegen.

Du hast warscheinlich ein Exemplar erwischt, was genau am unteren Limit
liegt.


Peter

Autor: Dubbster (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
kann mir jemand beim 1 wire port helfen,ich muss das in c programmiern!

Autor: Dubbster (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey kann mir wer sagen,ob das hier richtig ist!

#include<reg517.h>
#include<stdio.h>


//---------------------------------------
// Initialize serial port
//---------------------------------------



void InitSerial(void)
{
    TMOD = 0x20;    // Timer 1=8-Bit-relod
    TH1  = 0xFD;    // TH1
  TR1   = 1;      // Timer 1 starten
  SCON = 0x52;    // Freigabe von Sender & Empfänger
}

bei mir steht immer undefined identifier! jedoch sollte es meiner
meinung stimmen,blick da jetzt ned durch

Autor: Serge Polish (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Good day, Peter!

Thanks for the "1Ware.zip"!

Best regards, P.S.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich habe das Programm ProfiLab Expert. Mit dem Programm kann man
Schaltungen am PC realisieren.
Für meine Anwendung (Heizungsregeler) muss ich Temperaturen erfassen die
ich über den 1 wire Bus auslesen möchte. Es gibt fertige Lösungen z.B.
von der Firma Hygrosens, die mir aber etwas zu teuer sind.
In ProfiLab kann man aber DLL Dateien importieren die in C++ oder Delphi
geschrieben werden müssen.
Gibt es eine DLL um den 1 wire Bus in Profilab Expert auszulesen um
damit die Temperatur zu messen?

Ich habe hier einmal einen Auszug der Hilfe zum DLL-Import von ProfiLab
reingestellt.


DLL-Import

Funktion
Mit dem DLL-Import haben Sie ein Bauteil zur Verfügung, dass eine
Programmierschnittstelle darstellt, die es ermöglicht selbst eigene
Bauteile, z.B. zur Ansteuerung spezieller Hardware, o.ä., für ProfiLab
zu programmieren. Dazu benötigen Sie natürlich eine Programmiersprache,
die es ermöglicht DLL-Dateien (Dynamic Link Libraries) zu erzeugen,
sowie die entsprechenden Programmierkenntnisse.

Bei der Programmierung der DLL müssen Sie sich an bestimmte Vorgaben von
ProfiLab halten. So muss Ihre DLL bestimmte Routinen enthalten und
exportieren, mit denen Sie die Anzahl der Ein- und Ausgänge, deren
Bezeichnung und natürlich die interne Funktion des Bauteils bestimmen.
Folgende Funktionen muss Ihre DLL bereitstellen:

Delphi: function NumInputs: Byte;
C++: unsigned char _stdcall NumInputs()
Das Ergebnis dieser Funktion muss einen Bytewert mit der gewünschten
Anzahl von Bauteileingängen zurückliefern.

Delphi: function NumOutputs: Byte;
C++: unsigned char _stdcall NumOutputs()
Das Ergebnis dieser Funktion muss einen Bytewert mit der gewünschten
Anzahl von Bauteilausgängen zurückliefern.

Delphi: function InputName(Channel: Byte): ShortString;
C++: void _stdcall GetInputName(unsigned char Channel, unsigned char
*Name)
Das Ergebnis dieser Funktion muss einen Text für die Beschriftungen
jedes Eingangs (Channel) zurückliefern. Das Bauteil ruft diese Funktion
für jeden Eingang (Channel) auf und fragt so die Beschriftung für jeden
Eingangs-Pin ab. Der Parameter CHANNELS gibt an welcher Pin gemeint ist,
und läuft von 0 bis NumInputs-1.

Delphi: function OutputName(Channel: Byte): ShortString;
C++: void _stdcall GetOutputName(unsigned char Channel, unsigned char
*Name)
Das Ergebnis dieser Funktion muss einen Text für die Beschriftungen
jedes Ausgangs (Channel) zurückliefern. Das Bauteil ruft diese Funktion
für jeden Eingang (Channel) auf und fragt so (von oben nach unten) die
Beschriftung für jeden Eingangs-Pin ab. Der Parameter CHANNELS gibt an
welcher Ausgangs-Pin gemeint ist, und läuft von 0 bis NumOutputs-1.

Delphi: Procedure Calculate(PInput,POutput,PUser: PDLLParams);
C++: void _stdcall CCalculate(double *PInput, double *POutput, double
*PUser)
Die ist die zentrale Berechnungsroutine Ihres DLL-Bauteils, die die
Funktion des Bauteils definiert. Mit den Parametern PINPUT, POUTPUT und
PUSER bekommt die Routine drei Zeigervariablen (Pointer) übergeben die
folgende Funktion haben:

Der Pointer PINPUT zeigt auf einen Speicherbereich, der dazu dient die
Eingangswerte des Bauteils an die DLL zu übergeben.
Der Pointer POUTPUT zeigt auf einen Speicherbereich, der dazu dient die
berechneten Ausgangswerte der DLL an das Bauteil zurückzugeben.
Der Pointer PUSER stellt einen Pointer auf einen Speicherbereich zur
Verfügung, in dem die DLL eigene (lokale) Werte speichern kann.
Hintergrund: Variablen, die die DLL selbst deklariert sind globale
Variablen. Werte die in diesen Variablen gespeichrt werden, würden sich
gegenseitig überschreiben, wenn man dieselbe DLL mehr als einmal in
einem ProfiLab-Projekt verwendet. Um lokale Werte speichern zu können,
stellt ProfiLab der DLL den lokalen Speicherbereich zur Verfügung, auf
den PUSER zeigt. (Alternativ kann man auch Variablen in der DLL selbst
deklarieren. Dann muß man die DLL aber mehrfach unter verschiedenen
Dateinamen speichern und importieren, um sie mehrfach in einem
ProfiLab-Projekt verwenden zu können.)

Alle drei Pointer PINPUT, POUTPUT und PUSER zeigen jeweils auf einen
Speicherbereich in dem 100 Variablen vom Typ EXTENDED in einem Array
abgelegt sind. Die Pointer sind vom Typ PDLLParams, dessen Deklaration
in Delphi so aussieht:

type TDLLParams = array[0..100] of extended;
     PDLLParams = ^TDLLParams;

Die Extended-Variablen des Pointers PINPUT enthalten die
Eingangszustände des Bauteils. Auf den Wert eines Eingangs des Bauteils
können Sie wie folgt zugreifen:

PInput^[0] enthält den numerischen Eingangswert des 1. Eingangs,
PInput^[1] enthält den numerischen Eingangswert des 2. Eingangs, usw.

Die Extended-Variablen des Pointers POUTPUT nehmen die Ausgangszustände
des Bauteils auf. Um den Wert der Ausgänge des Bauteils zu setzen,
benutzen Sie:

POutput^[0] nimmt den numerischen Ausgangswert des 1. Ausgangs auf,
POutput^[1] nimmt den numerischen Ausgangswert des 2. Ausgangs, usw.

Entsprechend können Sie mit PUser^[0] bis PUser^[99] frei verwenden um
eigene Werte zu speichern. Die Werte in diesen Variablen werden von
ProfiLab mit in der Projektdatei abgespeichert, und sind so beim
nächsten Laden des Projekts wieder verfügbar. Die Variable PUser^[100]
wird von ProfiLab gesetzt, und enthält die Nummer des DLL-Bauteils in
Ihrem Projekt: 1 für DLL1, 2 für DLL2, usw.

Die Routine Calculate wird im RUN-Modus ständig von ProfiLab aufgerufen,
um neue Eingangswerte zu übergeben und neue Ausgangswerte für das
Bauteil abzurufen. Diese Routine muss daher unbedingt zeitoptimiert
programmiert werden, und sollte auf keinen Fall Pausen (in Form von
SLEEP-Befehlen oder Warteschleifen) enthalten. Nach dem Abfragen der
Eingangswerte und dem Setzen der Ausgangswerte sollte die Routine so
schnell wie möglich wieder verlassen werden. Die Rechenzeit für die
Routine wirkt sich unmittelbar auf die Simulationsfrequenz von ProfiLab
aus.

Delphi: Procedure SimStart(PInput,POutput,PUser: PDLLParams);
C++: void _stdcall CSimStart(double *PInput, double *POutput, double
*PUser)
Diese Routine wird beim Starten eines ProfiLab-Projekt aufgerufen, und
kann z.B. benutzt werden, um Anfangswerte Ihrer DLL zu initialisieren.
Die Funktion der Parameter wurde zuvor bereits beschrieben.

Delphi: Procedure SimStop(PInput,POutput,PUser: PDLLParams);
C++: void _stdcall CSimStop(double *PInput, double *POutput, double
*PUser)
Diese Routine wird beim beenden des RUN-Modus eines ProfiLab-Projekt
aufgerufen, und kann z.B. um geöffnete Dateien zu schliessen, etc.. Die
Funktion der Parameter wurde zuvor bereits beschrieben.

Delphi: Procedure Configure(UserValues: PDLLParam);
C++: void _stdcall CConfigure(double *PUser)
Sofern Ihre DLL diese Prozedur exportiert, wird die Schaltfläche
EINSTELLUNGEN... im Eigenschaftendialog des DLL-Bauteils aktiviert. Wird
dann diese Schaltfläche betätigt, so springt ProfiLab die
CONFIGURE-Prozedur in Ihrer DLL an. Hier können Sie dann z.B. einen
eigenen Dialog zum Konfigurieren Ihrer DLL ausführen.

Mit diesen Routinen haben Sie alle Möglichkeiten um eigene Bauteile für
ProfiLab programmieren zu können. Der Fantasie sind dabei keine Grenzen
gesetzt. Sie könnten z.B. Treiber für eigene Hardwaregeräte
programmieren, einen eigene Programminterpreter integrieren, oder
beliebige andere komplexe Berechnungen in einer DLL ausführen. Um
digitale Bauteile zu programmieren, setzen Sie den numerischen
Ausgangswert auf 5 um einen HIGH-Pegel zu erzeugen und auf 0 um einen
LOW-Pegel zu erzeugen. Ebenso entspricht ein Eingangswert >2.5  einem
logischen HIGH-Pegel und ein Eingangswert darunter einem logischen
LOW-Pegel.

Beim Laden einer DLL-Datei über den Eigenschaften-Dialog des
DLL-Bauteils, werden die aus der DLL importierten Routinen zur Kontrolle
aufgelistet. Das Bauteil erscheint danach mit den von Ihnen definierten
Ein- und Ausgängen im Schaltplan.  Um den Aufrufkonventionen von
C-Compilern zu genügen, kann dem Namen von exportierten Funktionen und
Prodeduren jeweils auch ein Unterstrich _ vorangestellt sein, z.B.
_SimStart statt SimStart. Derart exportiere Routinen werden
gleichermassen von ProfiLab erkannt und importiert. Beim Compilieren
eigener DLL-Projekte müssen Sie ggf. darauf achten, dass Sie die
Linkeroption "Dynamische RTL" deaktivieren. Anderfalls kann Ihre DLL auf
Systemen ohne installierte C++-Umgebung nicht geladen werden.

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Karl,

für ellenlange Texte hat der Forenbetreiber den Dateianhang gedacht.


Ein PC für ne Heizungsregelung wäre mir zu unzuverlässig, teuer und
stromfressend.
Hier im MC-Forum nimmt man eigentlich nen MC dafür.


Fragen zur PC-Programmierung sind außerdem besser in der Rubrik
"PC-Programmierung" aufgehoben.


Peter

Autor: Falk (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Peter Dannegger

> Ein PC für ne Heizungsregelung wäre mir zu unzuverlässig, teuer und
> stromfressend.

Der PC IST die Heizung ;-)

MFG
Falk


Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter

Danke für die schnelle Antwort und den Tip mit dem anderen Forum.
Nur noch eine Frage: Kann man mit einem PC den überhaupt den 1 wire bus
auslesen, ohne ein MC dazwischenzuschalten (ist der PC schnell genug)?

P.S. Die Energiekosten die der PC zur Steuerung braucht, spar ich durch
geringere Pumpenlaufzeiten ein. Außerdem kenne ich mich mit MC nicht so
aus.

MFG
Karl

Autor: Falk (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Karl

> Kann man mit einem PC den überhaupt den 1 wire bus
> auslesen, ohne ein MC dazwischenzuschalten (ist der PC schnell genug)?

Naja, es sollte schon mindestens ein P4 mit 3 GHz sein ;-)

Im Ernst, der PC ist schnell genug, aber das Timing der One-wire ICs ist
recht schnell und du brauchst dafür einen Low-Level Treiber. Knifflige
Sache. Für einen uC kein Problem, der muss nicht WinXP mit sich
rumschleppen.

Ich behaupte mal, der Aufwand sich in uC einzuarbeiten ist geringer als
eine low-level Treiber für winXP zu schreiben. Und am Ende hast du eine
wesentlich bessere und zweckmässigere Heizungssteuerung. uCs kannst du
einfach in C programmieren, so wie deinen PC auch.

MFG
Falk



Autor: irgendein Rahul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>P.S. Die Energiekosten die der PC zur Steuerung braucht, spar ich durch
>geringere Pumpenlaufzeiten ein

Wozu dann die Steuerung, wenn es keine Verbesserung gibt?
(Ich hab mir nicht den langen Post durchgelesen; vielleicht gibt es die
Antwort ja auch in Kurzform...).

>Außerdem kenne ich mich mit MC nicht so aus.

Was spricht dagegen, das zu ändern?

Schade, dass ich sonst nichts zu diesem Thema beitragen kann.

Autor: Pete (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den 1-wire bus kann man sehr schön auch in Java programmieren. Gibt es
auf der Herstellerseite www.maxim.de. Schnell genug ist der PC.

Am einfachsten geht es mit dem DS9490R über USB.

Und hier ein Link für eine einfache Ansteuerung :
lena.franken.de/hardware/temperaturmessung.html

Selbst mit einem Epia-Board braucht der PC immer noch 20W. Mit
Mikrocontroller liegt man eher bei 20mW (!).

20W sind immerhin 175kWh pro Jahr...

Das Problem bei den DS1820 ist die breite Messfläche. Lufttemperatur
lässt sich gut messen, aber als Anlegesensoren sind sie eher weniger
geeignet.
Die Sensoren muss man sehr gut isolieren, wenn man sie direkt auf das
Kupferrohr klebt. Ich habe teilweise bis zu 5 Grad Unterscheid zur
Heizungsregelung gehabt. Wärmeleitpaste und schön Festzurren
(Kabelbinder) hilft auch ein bischen.

Gruss,
Pete

Autor: Axel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Kann man mit einem PC den überhaupt den 1 wire bus
auslesen, ohne ein MC dazwischenzuschalten (ist der PC schnell genug)?"

Gibt es Digitemp für. Ältere Versionen liefen auch unter Windows. Da
wird die serielle Schnittstelle für verwendet.

Gruss
Axel

Autor: EFI (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Karl

Hallo Karl,

ich betreibe seit ca. 1 Jahr meine kpl. Haus-Heizungssteuerung via PC.
Als Sensorik fungieren 32 DS18B20 (Boden-, Luft-, Vor- und
Rücklauftemperaturen). Die Sensoren sind via DS2482-800 und I2C via
Parallel-Port angeschlossen. Die komplette Steuerung (nebst kpl.
Haussteuerung) ist in C++ geschrieben. Wenn ich Dir diesbezüglich
weiterhelfen kann, gern.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo EFI

Danke für dein Angebot. Ich kenne mich in C++ nicht aus, deshalb wollte
ich meine Steuerung mit ProfiLab Expert realisieren. Mit dem Programm
kann man Schaltungen erstellen, ohne eine Zeile zu programmieren. In dem
Programm ist schon einiges an Hardware eingebunden, aus für den 1 wire
bus. Es gibt aber ein Bauteil womit man eine DLL-Datei importieren kann.
Diese DLL-Datei kann in C++ geschrieben werden und müste den 1-wire bus
bzw die angeschlossenen Sensoren auslesen. Bei der Programmierung der
DLL-Datei müssen nur einige Vorgaben eingehalten werden.

Wie leicht oder schwer ist es in C++ zu programmieren und wie lange hast
du für dein Programm gebraucht gebraucht?

Ist deine Steuerung kpl. in C++ und ist sie visualisiert d.h
Temperaturanzeigen, Temperaturganglinien, Optischer und Akustischer
Alarm, Welche Eingabe möglichkeiten gibt es usw..

Wie Regelst du die Heizung nach Vor oder Rücklauftemperatur, Heizkurve,
Zeit, Warmwasseraufbereitung?

Also nochmals Danke!!!

Autor: wesch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Forum!

Ich hab mal studienhalber die Bibliotheken getestet und alles
funktioniert wunderbar.

Da ich jedoch verstehen will wie das alles so tickt (bin AVR-Anfänger)
hab ich mein Problem bei der Funkion w1_reset

bit w1_reset(void)
{
  bit err;

  W1_OUT &= ~(1<<W1_PIN);
  W1_DDR |= 1<<W1_PIN;
  DELAY( DELAY_US( 480 ));
  cli();
  W1_DDR &= ~(1<<W1_PIN);
  DELAY( DELAY_US( 66 ));
  err = W1_IN & (1<<W1_PIN); // no presence detect
  sei();
  DELAY( DELAY_US( 480 - 66 ));
  if( (W1_IN & (1<<W1_PIN)) == 0 )    // short circuit
    err = 1;
  return err;
}

1. Problem mit der Zeile err = W1_IN & (1<<W1_PIN);
   err ist ein bit und kann 0 oder 1 werden
   W1_IN ist doch der Status des Eingangs
   doch mit dem & (1<<W1_PIN); komm ich nicht klar

   Was passiert da?

2. DELAY( DELAY_US( 480 - 66 ));
   Die DELAY-Funktion bekommt dann als Argument DELAY_US....?


vielen Dank schon mal

Autor: Jankey (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@EFI: Wie weit sind deine Sensoren voneinander entfernt?

lg Jan

Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter,

ich habe mir deinen 1Wire C-Code heruntergeladen.
Zuerst habe ich auf dem AT90S8535 (8Mhz Takt) die Reset Funktion
getestet.
Wenn ich die Funktion ResetDS1820 ausführe erhalte ich immer den Wert 2.
Das verstehe ich nicht. Dies bedeutet doch dass der DS1820 nicht erkannt
wurde oder?

// Diese Funktion habe ich zuerst erstellt. Ohne dass ich deinen Code
// kannte
// Bei der Ausführung dieser Funktion erhalte ich "0"
char ResetDS1820(void)
{
 presence = 0xFF;
 DDRD.2=1;    // PORTD.2 --> OUTPUT
 PORTD.2 = 0;           // PORTD.2 den Wert 0 ausgeben
 delay_us(480);   // Zeitverzögerung von 500us
 PORTD.2 = 1;           // PORTD.2 den Wert 0 ausgeben
 delay_us(66);          // Zeitverzögerung von 70us
 DDRD.2=0;              // PORTD.2 --> INPUT
 presence = PIND.2;   // Signal mit PIND.2 einlesen und der Variable
                        // presence zuweisen
 delay_us(480-66);   // Zeitverzögerung von 250us
 DDRD.2=1;              // PORTD.2 --> OUTPUT
 return presence;       // Ausgabe von presence
}// 0=presence, 1=no part


// Diese Funktion habe ich von deiner ZIP Datei übernommen
#ifndef W1_PIN
#define W1_PIN  PORTD.2
#define W1_IN         PIND
#define W1_OUT  PORTD
#define W1_DDR  DDRD
#endif

unsigned char w1_reset(void)
{
  unsigned char err;
  err = 0x00;
  W1_OUT &= ~(1<<W1_PIN);
  W1_DDR |= 1<<W1_PIN;
  delay_us(480);      // 480 us
  W1_DDR &= ~(1<<W1_PIN);
  delay_us(66);
  err = W1_IN & (1<<W1_PIN);      // no presence detect
  delay_us(480-66);
  if( (W1_IN & (1<<W1_PIN)) == 0 )    // short circuit
    err = 1;
  return err;
}

Hier erscheint bei mir immer 2 als Rückgabewert.

Ich programmiere mit dem CodeVision AVR

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Se. wrote:


> #define W1_PIN  PORTD.2

So gehts nicht.

Der Code ist für WINAVR geschrieben und der kennt keine Bitvariablen.

Also mußt Du da die Bitnummer (0..7) eintragen.


> Hier erscheint bei mir immer 2 als Rückgabewert.

Das ist möglich, wenn Du Pin 1 eines Ports benutzt.
0 = o.k.
!0 = Fehler


Peter



Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke Peter für die Unterstützung.
Ich habe die Funktion nochmals auf den CodeVision_AVR abgestimmt.
An Pin PD2 ist die Datenleitung vom DS1820 angeschlossen.

#define W1_PIN  PORTD.2 // Ausgang
#define W1_IN  PIND.2  // Eingang
#define W1_OUT  PORTD.2 // Ausgang
#define W1_DDR  DDRD.2  // die Richtung kann hiermit bestimmt werden.

unsigned char w1_reset(void)
{
  unsigned char err;
  err = 0x00;
  W1_OUT &= ~(W1_PIN);
  W1_DDR |= W1_PIN;
  delay_us(480);       // 480 us
  W1_DDR &= ~(W1_PIN);
  delay_us(66);
  err = W1_IN & (W1_PIN);      // no presence detect
  delay_us(480-66);
  if( (W1_IN & (W1_PIN)) == 0 )// short circuit
    err = 1;
  return err;
}

Leider erscheint auf meinem Display eine "1".
Dies bedeutet DS1820 wurde nicht erkannt.
Warum eigentlich "W1_PIN" und "W1_IN"?
Es kann sein das ich bei der Definition noch einen Fehler habe.
ich weiss allerdings nicht wo.

Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich verstehe es nicht. WIe müsste ich dann die Definitionen unter
CodeVision_AVR deklarieren?

Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich denke die Definition ist bei mir falsch.

Wie müsste die Definition dann bei mir aussehen?
#ifndef W1_PIN
#define W1_PIN  PD6
#define W1_IN  PIND
#define W1_OUT  PORTD
#define W1_DDR  DDRD
#endif

Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ich habe mal das ganze ohne define erstellt.

unsigned char w1_reset(void)
{
  unsigned char err;
  err = 0x00;
  PORTD.2=0;
  DDRD.2=1;
  delay_us(480);
  DDRD.2=0;
  delay_us(66);
  err = PIND.2;
  delay_us(480-66);
  if( (PIND.2) == 0 )
    err = 1;
  return err;
}

Wenn ich diese Funktion ausführe, dann erhalte ich auch den Wert "0".
Also funktioniert doch das ganze oder?

Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W1_OUT &= ~(1<<W1_PIN); --> PORTD.2=0;
W1_DDR |= 1<<W1_PIN;    --> DDRD.2=1;
W1_DDR &= ~(1<<W1_PIN); --> DDRD.2=0;
W1_IN & (1<<W1_PIN);    --> PIND.2

Stimmt meine Interpetation so?

Autor: Frank Se. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank nochmals!
Der DS1820 läuft bei mir jetzt. Bin jetzt voll happy.
Nur noch eine Sache hätte ich da, ich kann nur ganze Temperaturen
darstellen,
wie z.B. 21 C°. Was muss ich tun, damit ich z.B. so einen Wert 21.5 C°
auslesen kann?

Autor: hansl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Servus Peter,

irgendwie bekomm ich dieses 1wire zeug einfach nicht zum
laufen.

mein hardwaresetup habe ich nun mehrmals aufgebaut.
die strippen und widerstaende ausgetauscht. alles ohne erfolg.
deine software meldet mir BusError.

funktioniert dein code auch mit ds1821?

hast du nen vorschlag wie ich den bus debuggen koennte?

mfg
 hansl

Autor: hansl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, der ds1821 hat einen andren befehlssatz und funtionen.

dennoch, debugginbgtips fuer 1wire?

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@hansl,

wenn mich nicht alles täuscht, hat der DS1821 gar keine Adresse.
Die ganzen ROM-Kommandos gehen also nicht.

Nach dem Reset macht man sofort die gewünschte Aktion (Messung starten,
Wert auslesen usw.).

Es gibt da allerdings auch noch nen Temperaturschaltermodus. Wenn er da
drin ist, muß man ihn erstmal mit ner speziellen Sequenz zurückschalten.

Er kann auch kein parasite Power.


Peter

Autor: hansl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke peter,

werd mich jetzt mal ans portieren deines programms machen
und hier hoffentlich bald die ds1821 version hochladen.

mfg
 hansl

Autor: Markus Hiller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leutz,

bin grad am rumtesten mit dem von P.D. geposteten Code. Mit einem DS1820
Sensor funktioniert alles wunderbar.
Nun hab ich hier ausm Forum/Markt DS1822 gekauft. Leider läuft keiner
dieser Sensoren an der Schaltung. Laut Datasheets sind die Dinger völlig
identisch bis auf die größere Ungenauigkeit des DS1822. Oder hab ich das
was übersehen?

Gruß  -  Markus

Autor: Hansl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mit der portierung auf DS1821 wirds nun endgueltig nix. hab nun meinen
zweiten sensor verpolt und gegrillt. sollt mir mal ne 2.te rolle
litze in ner andren farbe kaufen, bei der gelegenheit hol ich mir
dann auch gleich nen DS1820 und gut ists.

sorry for the inconvenience.

mfg
Hansl

Autor: Peter Dannegger (peda)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hansl wrote:
> mit der portierung auf DS1821 wirds nun endgueltig nix. hab nun meinen
> zweiten sensor verpolt und gegrillt.

Gehörst Du etwa auch zu den unbelehrbaren, die ein 5V/100A PC-Netzteil
zum Basteln benutzen ?

Für MC-Experimente nehme ich ne Wandwarze und nen 78L05 dahinter.
Der 78L05 begrenzt auf etwa 100mA, dann wird nichts mehr gegrillt.


Peter

Autor: Andreas Koch (eisenkoch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
leider erhalte ich immer den folgenden Fehler:
../TEMPMEAS.C:37: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:37: error: initializing argument 1 of 'int sprintf(char*, const char*, ...)'
../TEMPMEAS.C:38: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:38: error: initializing argument 1 of 'void uputs(char*)'

woran kann das liegen?

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Andreas,

das hat historische Gründe:

Früher wurden nur 7Bit Zeichen verwendet und deshalb sind die
C-Stringfunktionen vom Typ char, was eigentlich Blödsinn ist, denn es
gibt keine negativen Zeichen.

Heutzutage ist ASCII 8Bit unsigned (0..255), aber die Funktionen sind
scheinbar vorzeichenbehaftet geblieben.

Scheinbar deshalb, weil sie die ASCII Zeichen intern als unsigned char
behandeln. Es sind also die ASCII-Zeichen von 0..255 erlaubt und gültig.


Um nun nicht durcheinander zu kommen, machen Compiler üblicher Weise
eine implizite Pointerkonvertierung, wenn der Bassistyp stimmt.

Dein Compiler scheint nun weit über das Ziel hinausgeschossen zu sein,
indem er das verweigert.

Als Workaround bleibt dann nur eine explizite Pointerkonvertierung:

sprintf( (char*)s ...

Man könnte auch das Array als char definieren, dann könnte aber der
Compiler wieder meckern, wenn man ASCII-Zeichen >127 reinschreibt.


Peter


P.S.:
Könnte das ne neue Macke des AVR-GCC 4.1.1 sein ?

Autor: A.K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn "char" mit Vorzeichen ist, dann ist die "char *" zwar kompatibel
mit "signed char "*, nicht aber mit "unsigned char *". Alles andere wäre
ein Compilerfehler.

Die Entscheidung dafür, "char" vorzeichenbehaftet zu verstehen, geht
zurück auf Eigenschaften der ersten Implementierung auf einer PDP-11.
Und lässt sich mit -funsigned-char beheben.

Soweit C, soweit so einfach. Interessanter wird es bei C++. Hier
möglicherweise relevant, da ohne ausdrückliche Gegenwehr ein gross
geschriebenes ".C" als C++ übersetzt wird.

Da man beim Overloading sonst in Teufel's Küche landet, hat man sich
nach anfänglichem Durcheinander zu 3 Varianten entschlossen. "char",
"signed char" und "unsigned char". Sachlich sind davon zwar 2 gleich, es
sind aber dennoch 3 verschiedene Typen.

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A.K. wrote:

> Soweit C, soweit so einfach. Interessanter wird es bei C++. Hier
> möglicherweise relevant, da ohne ausdrückliche Gegenwehr ein gross
> geschriebenes ".C" als C++ übersetzt wird.

Stimmt, daran kanns liegen. Ich schreibe deshalb immer:

avr-gcc.exe -xc ...


Peter

Autor: Paul Reichenbach (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich verstehe in der Datei tempmeas.c folgenden Ausdruck nicht:
 sprintf( s, "%4d.%01d", temp >> 4, (temp << 12) / 6553 ); // 0.1 auflösung

genauer gesagt den Part wo die Kommastelle gebildet wird. Warum wird
durch 6553 geteilt? Ich versuche das ganze in 0,5° Schritten
darzustellen und komme nicht weiter.

Sehe ich das richtig, wenn ich negative Zahlen darstellen möchte, das
ich das zwölfte Bit auswerten muss ?

Viele Grüße

Paul

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey Leute ich versuche gerade die 1wire zip zu kompelieren und bekomme
da ein paar fehler. kann mir da vieleicht jemand weiter helfen

> "make.exe" all

-------- begin --------
avr-gcc (GCC) 4.1.2 (WinAVR 20070525)
Copyright (C) 2006 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is
NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR
PURPOSE.


Compiling: main.c
avr-gcc -c -mmcu=atmega32 -I. -g   -Os -funsigned-char
-funsigned-bitfields -fpack-struct -fshort-enums -Wall
-Wstrict-prototypes -Wa,-adhlns=main.lst  -std=gnu99
-Wp,-M,-MP,-MT,main.o,-MF,.dep/main.o.d main.c -o main.o

Linking: main.elf
avr-gcc -mmcu=atmega32 -I. -g   -Os -funsigned-char -funsigned-bitfields
-fpack-struct -fshort-enums -Wall -Wstrict-prototypes -Wa,-adhlns=main.o
-std=gnu99 -Wp,-M,-MP,-MT,main.o,-MF,.dep/main.elf.d main.o 1WIRE.C
DELAY.C TIMEBASE.C TEMPMEAS.C UART.C   --output main.elf
-Wl,-Map=main.map,--cref    -lm
cc1plus.exe: warning: command line option "-Wstrict-prototypes" is valid
for C/ObjC but not for C++
cc1plus.exe: warning: command line option "-std=gnu99" is valid for
C/ObjC but not for C++
cc1plus.exe: warning: command line option "-Wstrict-prototypes" is valid
for C/ObjC but not for C++
cc1plus.exe: warning: command line option "-std=gnu99" is valid for
C/ObjC but not for C++
cc1plus.exe: warning: command line option "-Wstrict-prototypes" is valid
for C/ObjC but not for C++
cc1plus.exe: warning: command line option "-std=gnu99" is valid for
C/ObjC but not for C++
cc1plus.exe: warning: command line option "-Wstrict-prototypes" is valid
for C/ObjC but not for C++
cc1plus.exe: warning: command line option "-std=gnu99" is valid for
C/ObjC but not for C++
TEMPMEAS.C: In function 'void read_meas()':
TEMPMEAS.C:37: error: invalid conversion from 'unsigned char*' to
'char*'
TEMPMEAS.C:37: error:   initializing argument 1 of 'int sprintf(char*,
const char*, ...)'
TEMPMEAS.C:38: error: invalid conversion from 'unsigned char*' to
'char*'
TEMPMEAS.C:38: error:   initializing argument 1 of 'void uputs(char*)'
TEMPMEAS.C:45: error: invalid conversion from 'unsigned char*' to
'char*'
TEMPMEAS.C:45: error:   initializing argument 1 of 'int sprintf(char*,
const char*, ...)'
TEMPMEAS.C:46: error: invalid conversion from 'unsigned char*' to
'char*'
TEMPMEAS.C:46: error:   initializing argument 1 of 'void uputs(char*)'
TEMPMEAS.C:47: error: invalid conversion from 'unsigned char*' to
'char*'
TEMPMEAS.C:47: error:   initializing argument 1 of 'int sprintf(char*,
const char*, ...)'
TEMPMEAS.C:48: error: invalid conversion from 'unsigned char*' to
'char*'
TEMPMEAS.C:48: error:   initializing argument 1 of 'void uputsnl(char*)'
cc1plus.exe: warning: command line option "-Wstrict-prototypes" is valid
for C/ObjC but not for C++
cc1plus.exe: warning: command line option "-std=gnu99" is valid for
C/ObjC but not for C++
make.exe: *** [main.elf] Error 1

> Process Exit Code: 2
> Time Taken: 00:02


wäre echt klasse wenn wir das hin bekommen würden. viel dank Fabio

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuch mal:

avr-gcc -xc


Peter

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry das verstehe ich nicht so ganz. Ich bin noch in der lernphase und
kenne deswegen noch nicht alle kürzel usw. Vieleicht hilft ja das ich
programmiere mit Programmers Notepad 2. mfg Fabio

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dein Compiler versucht die Datei(en) nach C++ Standard zu kompilieren.
mit dem Compilerparameter -xc erzwingt man (denke ich?) den C Standard.
Alternativ kannst du die Dateieendung von ".C" nach ".c" ändern. Daran
erkennt der Compiler das nämlich.

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
alles klar klingt logisch sagt ja auch der compiler. Also habe ich die
datei endungen von "C" auf "c" geändert. Tut sich aber nichts! gleicher
fehler. Kann man das irgendwo einstellen ? mfg Fabio

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Musst den Namen im Makefile/Projektfile ändern. Wenn im Protokoll .C
statt .c drinsteht hast du verloren.

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry das ich euch nochmal belästigen muss aber ich bin leider nicht so
der crack! der alte Fehler ist behoben aber dafür giebt es einen neuen.

Compiling: TEMPMEAS.c
avr-gcc -c -mmcu=atmega32 -I. -g   -Os -funsigned-char
-funsigned-bitfields -fpack-struct -fshort-enums -Wall
-Wstrict-prototypes -Wa,-adhlns=TEMPMEAS.lst  -std=gnu99
-Wp,-M,-MP,-MT,TEMPMEAS.o,-MF,.dep/TEMPMEAS.o.d TEMPMEAS.c -o TEMPMEAS.o
TEMPMEAS.c: In function 'read_meas':
TEMPMEAS.c:37: warning: pointer targets in passing argument 1 of
'sprintf' differ in signedness
TEMPMEAS.c:38: warning: pointer targets in passing argument 1 of 'uputs'
differ in signedness
TEMPMEAS.c:45: warning: pointer targets in passing argument 1 of
'sprintf' differ in signedness
TEMPMEAS.c:46: warning: pointer targets in passing argument 1 of 'uputs'
differ in signedness
TEMPMEAS.c:47: warning: pointer targets in passing argument 1 of
'sprintf' differ in signedness
TEMPMEAS.c:48: warning: pointer targets in passing argument 1 of
'uputsnl' differ in signedness

Compiling: UART.c
avr-gcc -c -mmcu=atmega32 -I. -g   -Os -funsigned-char
-funsigned-bitfields -fpack-struct -fshort-enums -Wall
-Wstrict-prototypes -Wa,-adhlns=UART.lst  -std=gnu99
-Wp,-M,-MP,-MT,UART.o,-MF,.dep/UART.o.d UART.c -o UART.o
UART.c:1: error: expected identifier or '(' before numeric constant
UART.c:19:11: error: invalid suffix "B9" on integer constant
UART.c:21:11: error: invalid suffix "BC" on integer constant
UART.c:23:11: error: invalid suffix "BB8" on integer constant
UART.c:25:6: error: invalid digit "8" in octal constant
UART.c:26:6: error: invalid suffix "a" on integer constant
UART.c:26:11: error: invalid suffix "BD" on integer constant
UART.c:28:6: error: invalid suffix "c" on integer constant
UART.c:29:6: error: exponent has no digits
UART.c:29:11: error: invalid suffix "AB9" on integer constant
UART.c:31:11: error: invalid digit "9" in octal constant
UART.c:44:11: error: invalid suffix "D9B" on integer constant
UART.c:45:11: error: invalid suffix "C0" on integer constant
UART.c:47:11: error: invalid suffix "CB9" on integer constant
UART.c:49:6: error: invalid digit "8" in octal constant
UART.c:49:11: error: invalid digit "9" in octal constant
UART.c:60:6: error: invalid suffix "a" on integer constant
UART.c:61:6: error: invalid suffix "c" on integer constant
UART.c:61:11: error: invalid suffix "C0" on integer constant
UART.c:67:6: error: exponent has no digits
UART.c:67:11: error: invalid suffix "D9B" on integer constant
UART.c:68:11: error: invalid suffix "C0" on integer constant
UART.c:76:11: error: invalid suffix "CB9" on integer constant
UART.c:83:6: error: invalid digit "8" in octal constant
UART.c:84:6: error: invalid suffix "a" on integer constant
UART.c:84:11: error: invalid suffix "F4" on integer constant
UART.c:86:6: error: invalid suffix "c" on integer constant
UART.c:86:11: error: invalid digit "9" in octal constant
UART.c:98:6: error: exponent has no digits
UART.c:104:11: error: invalid suffix "D9B" on integer constant
UART.c:105:11: error: invalid suffix "C0" on integer constant
UART.c:107:11: error: invalid suffix "DE0" on integer constant
UART.c:108:6: error: invalid digit "8" in octal constant
UART.c:108:11: error: invalid suffix "CB9" on integer constant
UART.c:112:6: error: invalid suffix "a" on integer constant
UART.c:112:11: error: invalid digit "9" in octal constant
UART.c:119: error: stray '\' in program
UART.c:119: error: stray '\' in program
UART.c:119: error: stray '\' in program
UART.c:119: error: stray '\' in program
UART.c:119:56: error: invalid suffix "f" on integer constant
UART.c:120: error: stray '\' in program
UART.c:120: error: stray '\' in program
UART.c:120: error: stray '\' in program
UART.c:120: error: stray '\' in program
UART.c:120:56: error: exponent has no digits
UART.c:121: error: stray '\' in program
UART.c:121: error: stray '\' in program
UART.c:121: error: stray '\' in program
UART.c:121: error: stray '\' in program
UART.c:121:56: error: invalid suffix "d" on integer constant
UART.c:122: error: stray '\' in program
UART.c:122: error: stray '\' in program
UART.c:122: error: stray '\' in program
UART.c:122: error: stray '\' in program
UART.c:123: error: stray '\' in program
UART.c:123: error: stray '\' in program
UART.c:123: error: stray '\' in program
UART.c:123: error: stray '\' in program
UART.c:124: error: stray '\' in program
UART.c:124: error: stray '\' in program
UART.c:124: error: stray '\' in program
UART.c:124: error: stray '\' in program
UART.c:125: error: stray '\' in program
UART.c:125: error: stray '\' in program
UART.c:125: error: stray '\' in program
UART.c:125: error: stray '\' in program
UART.c:126: error: stray '\' in program
UART.c:126: error: stray '\' in program
UART.c:126: error: stray '\' in program
UART.c:126: error: stray '\' in program
UART.c:126:56: error: invalid suffix "a" on integer constant
UART.c:127: error: stray '\' in program
UART.c:127: error: stray '\' in program
UART.c:127: error: stray '\' in program
UART.c:127: error: stray '\' in program
UART.c:127:56: error: exponent has no digits
make.exe: *** [UART.o] Error 1

> Process Exit Code: 2
> Time Taken: 00:01


was könnte das sein ?

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Un Anbetracht der Tatsache, dass uart.c nur 33 Zeilen hat, möchte ich
mal die These aufstellen, dass du dieses File mittlerweile durch etwas
anderes ersetzt hast.

Und die Fehlermeldungen in tempeas sind m.E. recht selbsterklärend.

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin Moin,

so hat funktioniert! ich kann alles kompalieren. Ist aber irgendwie
komisch da ich mich nicht errinern kann in der Datei groß was geändert
zu haben aber naja egal.

Aber 1ne hab ich noch. Ich denke mal das die Funktionen Start_meas für
das starten der messung ist und Read_meas für das auslesen der
Temperatur. Ich will die Temperatur auf mein LCD anzeigen lassen und
frage mich nun in welcher Variablen der Wert drin steht! vieleicht kann
mir da ja nochmal jemand helfen. Ach und 1 wollte ich nochmal los
werden. VIELEN VIELEN DANK AN ALLE DIE SICH MEINE TEXTE DURCHLESEN UND
MIR SO WEITERHELFEN! mfg Fabio

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi Leute sagt mal in welcher Variablen ist der Temperatur wert
gespeichert ? mfg Fabio

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabio wrote:
> hi Leute sagt mal in welcher Variablen ist der Temperatur wert
> gespeichert ? mfg Fabio

Nirgends.

Er wird vom Sensor ausgelesen und per sprintf ausgegeben (erst in hex,
dann dezimal).


Peter

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok danke kannst du mir vieleicht die datei nennen und die zeile in der
das geschieht? vielen dank

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
moin leute,

also wenn ich das richtig sehe dann wird der temperaturwert mit

sprintf( s, "%4d.%01døC", temp >> 4, (temp << 12) / 6553 ); // 0.1øC;

dieser zeile in der Tempeas.c ausgelesen oder ?

Temperatur = sprintf( s, "%4d.%01døC", temp >> 4, (temp << 12) / 6553 );
// 0.1øC;

dann müste doch der Temperatur wert in der Variablen gespeichert werden
oder ?

danke

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey leute,

wie bekomme mann das hin das der Temparaturwert in eine Variable
geschrieben wird? bitte helft mir. mfg Fabio

Autor: Werner A. (homebrew)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hast du dir die syntax von sprintf schonmal angeschaut?

ansonsten, der wert steht schon in der variablen temp...

Autor: Fabio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
steht er da dezimal drin ? ich habe zu dem befehl irgendwie keine gute
referenz gefunden. nur für php aber ich denke mal das der da vieleicht
ein bischen anders ist. vielen dank fabio

Autor: Manuel B. (baeri3)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

danke erstmal für die Lib. Allerdings bekomme ich hier an einem Mega8
auf dem STK500 (mit 3,86MHz Osz) immer "nur" ein Bus-Error.

Ich habe den DQ Pin mit PD6 und per 4,7KOhm mit +5V verbunden. Den VDD
und GND Pin habe ich auf GND gelegt.

Wenn ich z.B. den Sensor mit +5V auf VDD Speise dann bekommme ich keinen
Bus-Error, dann findet er gar keinen Sensor oder gibt "Short Circuit"
aus!

Was kann ich (noch) tun?

Autor: Sean (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
mich würde das auch mal interessieren in welcher Form der Wert in der
VAriable temp abgespeichert ist....

Autor: KAZERONI (Gast)
Datum:

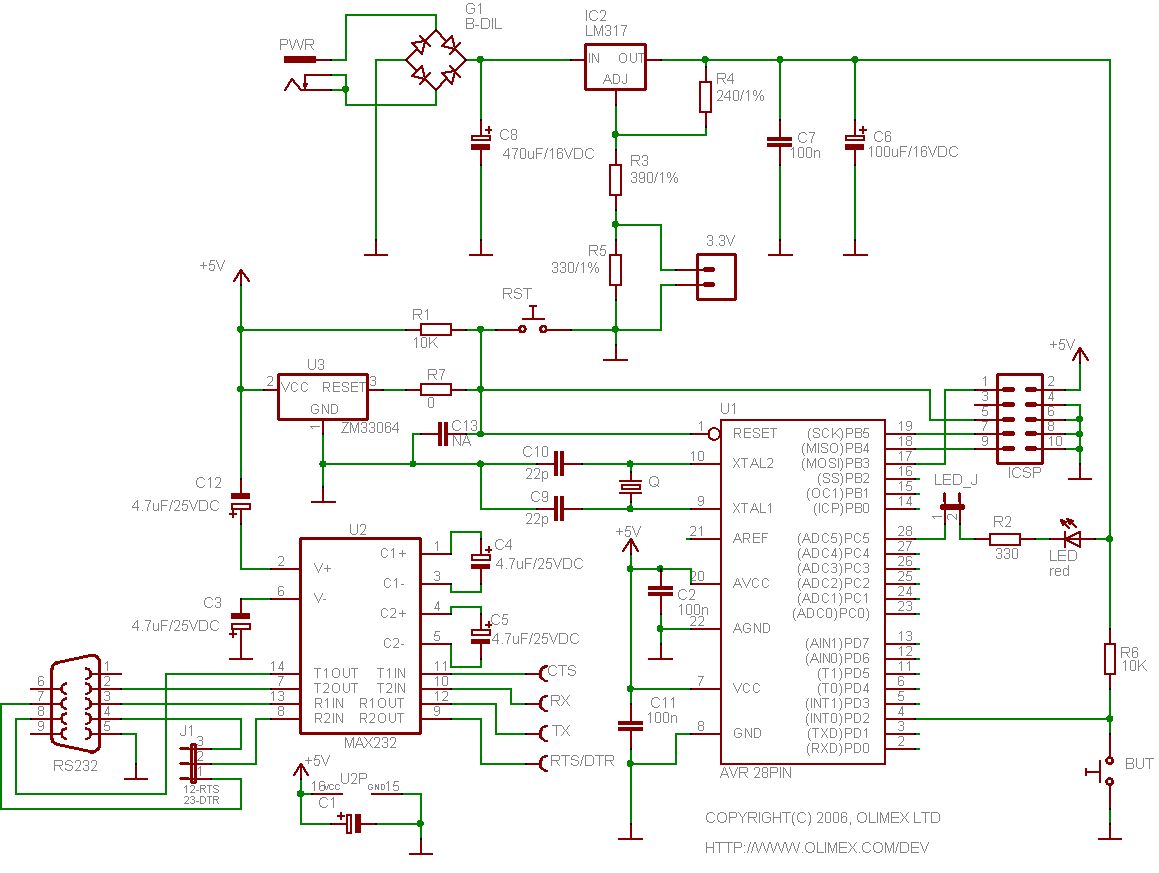

Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
SD1 IN
SD2 IN
SD3 GND
SD4 +3.3V
SD5 IN
SD6 GND
SD7 OUT
SD8 D1
SD9 D2
PKN (OFF)
START(ON)

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich versuche gerade das Programm auf einen ATMEGA32 mit einem internen
Takt von 1 MHz laufen zu lassen.
Jedoch erhalte ich immer einen Bus Fehler...

Was ich nicht blicke ist, das wenn ich die CPU auf 8 MHz am kaufen habe
klappts. Wenn ich aber die Fuse Bitas auf 1 MHz unstelle und in der
main.h die Frequenz anpasse klappts es nicht mehr...

Der Buss Fehler resultiert aus einem Fehler bei der Verarbeitung der
Funktion w1_bit_io , ich vermute mal das es am Timing liegt, jedoch
steige ich da nicht so ganz durch ;-(

Kann mir hier vielleicht jemand helfen?

Gruss

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian wrote:

> Der Buss Fehler resultiert aus einem Fehler bei der Verarbeitung der
> Funktion w1_bit_io , ich vermute mal das es am Timing liegt, jedoch
> steige ich da nicht so ganz durch ;-(

Ja, kann sein, daß bei 1MHz das Timing zu knapp wird, d.h. die
Zykluszeit der CPU dominiert.

Warum willst Du nicht 4MHz oder 8MHz nehmen ?


Peter

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ging ums RS232, habe jetzt aber ein 8MHz Quarz genommen und dadurch
lief auch die RS232 stabil ;-)

Kann mir mal jemand erklären wie ich den Messwert ordentlich in ein Char
konvertiert bekomme? Ich möchte den via Funk übertragen und da habert es
noch am Format und ich bin icht gerade der Programmier Held ;-)

Autor: Basingstoke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe den "SEARCH ROM" mechanismus noch nicht richtig
verstanden. Nach dem "Flowchart 2" müsste ich beliebig viele Devices
finden können. Das will ich auch aber ich versteh den eine Stelle
einfach nicht! Und zwar handelt es sich um:
"Set search_direction bit to id_bit_number bit in ROM_NO"

ATmega8 6Mhz
DS18s20

link: http://www.maxim-ic.com/appnotes.cfm/appnote_number/187

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe da eine Frage zu der Globalen Variable Second...

Alle fünf Sekunden wird ja ein Messwert via UART übertragen. Ich würde
aber gerne nur alle 20 Sekunden durchführen. Dazu würde es doch genügen
in main.c folgenden Code einzufügen/zu ändern:
for(;;)
  {

          if( second == 3 )
    {
      start_meas();
      second = 4;

    }
    if( second == 6 )
    {
      read_meas();
      //second = 0;

    }

    if ( second == 20)
    {
      second=0;
    }
  }


Leider klappt das nicht. Er wartet zwar, aber überträgt mir dann 32
Messwerte statt nur einen ??!!??

Woran kann das liegen? Bzw. ist meine Überlegung mit der Varibale so
richtig?

Viele Grüße

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe herrausgefunden das er in der zweiten ebene read_meas hängen
bleibt und diese mehrmals durchläuft -nur warum?-

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok ;-) habs selbst gefunden...

Ich muss im Fall second=6 nach erfolgreicher Durchführung um eins
hochzählen ;-))

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kleine Korrektur an Peters Code: Am Ende der w1_bit_io Routine sollte
nach der Deaktivierung des Ausgangs eine Verzögerung von einigen µs
eingebaut werden.

Laut 1-Wire Doku reicht es zwar aus, wenn das Signal für 1µs high ist,
was sich bei langsamen Prozessoren von selbst ergibt, aber das kann je
nach Leitungslänge und sich daraus ergebender kapazitiver Last zu wenig
sein, weil der übliche Pullup-Widerstand die Leitung in der Zeit nicht
schnell genug hochgezogen bekommt. Vor allem wenn man es auch noch mit
einer schnellen CPU zu tun hat.

Also lieber 10µs dort einplanen, bei langen Leitungen darf es auch
deutlich mehr sein.

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Also lieber 10µs dort einplanen, bei langen Leitungen darf es auch
> deutlich mehr sein.

Naja, wenn mehr als 10µs nötig, dann scheitert das woanders, da muss der
Widerstand kleiner werden. Aber 10µs erscheinen mir schon sinnvoll.

Autor: VirmAnnem (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi
:)
G'night

Autor: SedOrdise (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hello my friends :)
;)

Autor: Ricardo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,


ein sehr Interessanter Thread, der aber leider einige gestellte Fragen
unbeantwortet lässt (ok bei manchen is das verständlich ;) ), aber
manche sind dabei die gerade mich momentan auch interessieren. So zum
Beispiel:


"Ich habe den DQ Pin mit PD'x' und per 4,7KOhm mit +5V verbunden.
Den VDD und GND Pin habe ich auf GND gelegt."

soweit ok... aber:

"Wenn ich z.B. den Sensor mit +5V auf VDD Speise dann bekommme ich
keinen
Bus-Error, dann findet er gar keinen Sensor oder gibt "Short Circuit"
aus!

Was kann ich (noch) tun?"

So auch meine Frage!

Vielen Dank im voraus!

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ricardo wrote:

> Was kann ich (noch) tun?"

Nicht so zugeknöpft sein, das hier ist kein Hellseherzirkel.

Welcher Code, AVR, Takt, Schaltung?

Vielleicht VDD mit GND vertauscht (Datenblattansicht ist von unten!).


Peter

Autor: Ricardo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, wenn das blöd rüber kam!

Die gestellte Frage war ein Zitat von "Manuel B." un interessierte mich
eben auch. Wurde aber eben leider nicht beantwortet damals.

Bei mir handelt es sich um einen ATmega8 mit 8MHz. Ich verwende im
moment den Code von Dir Peter zum Testen im AVR Studio mit GCC Compiler.
Mittlerweile hab ich nach langer suche doch noch einen ausschlaggebenden
Hinweis bekommen im Forum. Geholfen hat letztendlich der zusätzliche
Compilereintrag "-xc" um alles C-konform und nicht C++-konform zu
kompilieren. Jetzt funktioniert es auch. Vorher hatte ich einfach
versucht den Code so "hinzubiegen" in eines meiner Programme, was aber
fehl schlug. Btw vielen Dank für die Unterstützung in der 1-Wire
Angelegenheit!

Komm jetz erstmal klar soweit! .. bis zum nächsten Prob ;)

Autor: Manuel B. (baeri3)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,
ich muss (leider) nochmals auf meinen Post vom 09.08.2007 zurück kommen
nachdem das Projekt nun fast ein Jahr geschlafen hat. Ich bekomme
weiterhin einen "Bus Error". Verwendet habe ich den Original Quellcode
von Peter, compiliert mit AVR Studio.
Der BUS ERROR tritt auf, sobald ich den Pull-Up Widerstand vom PD6 auf
VCC anklemme. Evtl. kann der Sensor das Signal nicht gegen GND ziehen?
Evtl defekt?

Autor: Marco M. (marco1987)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Peter Dannegger


ich wollte deine biblios für meinem Tempsensor nehmen, dazu hätte ich
ein paar Fragen.

Erstmal allgemein, kannst du mir sagen was das an Vorteile bringt ein
Programm in soviele unterprogramme, header und c files zu zerlegen?

Ich habe bisher immer nur im main programm und vllt mal 1,2 datein
eingebunden....

und nun zu meinem hauptproblem was binde ich denn bei dir wo ein, oder
einfach main file compilieren?
Zur info:
Takt: 16 Mhz
AVR Atmega16

Danke marco

Autor: Frank I. (icelase)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich hab auch ein komisches Problem mit meinen DS18S20 Sensoren.

Nutze einen Atmega32 mit dem auf dem STK500 befindlichen Oszillator bei
3,68 MHZ  (UART Timing funktioniert)

Code natürlich angepasst:
#define F_CPU 3686400
#define XTAL 3686400

Habe Pin1 (GND) und Pin3 ( Vdd ) gebrückt und zusammen an GND
angeschlossen.
Pin2 geht an PC6 und via 4,7kOhm an VTG (+5V)


Code hab ich natürlich entsprechend angepasst:

#ifndef W1_PIN
#define W1_PIN  PC6
#define W1_IN  PINC
#define W1_OUT  PORTC
#define W1_DDR  DDRC
#endif


FEHLERBILD:

Wenn alles angeschlossen ist, bekomme ich ein "Bus Error".
Ziehe in den Sensor aus meinem Experimentierboard raus, bekomme ich ein
"No Sensor Found"

Entferne ich das kabel zum PC6  bekomme ich ein "Short Circuit. No
Sensor Found"


Habe auch schon den code von
http://www.siwawi.arubi.uni-kl.de/avr_projects/tem...
probiert.

Selbes Problem/Selbe Fehlermeldungen :-(

Weis einer was ich noch versuchen kann? Bin AVR Anfänger, also ist es
sicher irgend eine kleinigkeit.

Grüße,
Frank

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Frank,

die 15µs könnten etwas zu lang sein:
DELAY( DELAY_US( 15 - 1 ));

Versuch mal statt der 15 Werte von 5..10.


Peter

Autor: Frank I. (icelase)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Peter,
klappt leider nicht :(

verzweifel

Autor: Kurt.P (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe das Prg mit dem Pollin Board getestet.
Funktioniert mit DS18S20.
Sensor tauschen?
Gruß
Kurt

Autor: Frank I. (icelase)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Kurt,

Sensor hab ich schon getauscht. Habe 3 Stück schon probiert... die
werden ja nicht alle kaputt sein oder?

Sind die normalen DS18S20 von Reichelt. (DS1820 steht drauf)

Was kann man sonst noch für anfängerfehler machen bzgl Timing?



Grüße,
Frank

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Frank,

Schreib besser:

#define XTAL 3686400L


Versuch mal nen schnelleren Quarz, z.B. 11.0592MHz


Peter

Autor: Frank I. (icelase)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Peter,

dank dir :-) das wars!

Hab jetzt erstmal den internen Oszi mit 8 MHZ am laufen... und es funzt
;)
Lag also an den 3,68mhz die wohl zu langsam waren ( komischerweise )

Naja jetzt läufts.

Danke nochmal!


Grüße,
Frank

Autor: Christian J. (elektroniker1968)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier ist mein Code in C für PIC, kurz und leicht verständlich.

Autor: athobaben (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter
Hallo Zusammen

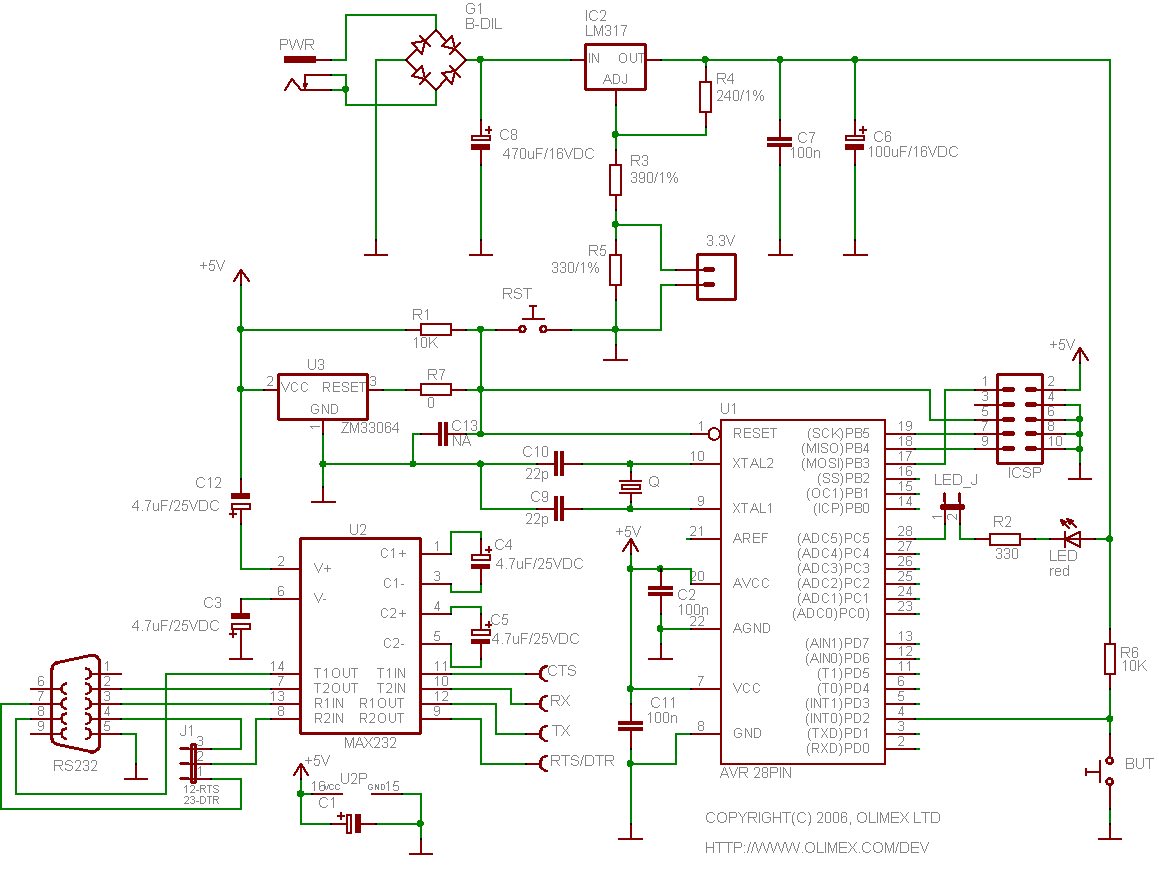

ich verwende das Olimex P28 Board (siehe Datei) und das Program lässt
sich einwandfrei compilieren und rennt auf meinem ATMega8 mit 8Mhz.

Wenn kein Sensor angeschlossen ist, kommt die entsprechende Meldung.
Leider bekomme ich die Meldung "Buss Error", wenn ich einen anschliesse.
Es ist ein DS18S20 - sollte also Funktionieren.

Da ich ein Rookie in Sache MC bin, bin ich sicher, dass ich den
Wiederstand falsch angeschlossen habe.

Kannst Du mir bitte - gerne auch per Hand oder screenshot, PPT oder
sonstwie die Schaltung so ergänzen, dass ein DS18S20 an PC1 dran ist?
Ich möchte damit meinen Aufbau Zuhause kontrollieren.

Vielen Dank - und Asche auf mein Haupt...

Gruss,
Axel

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
athobaben wrote:
> Kannst Du mir bitte - gerne auch per Hand oder screenshot, PPT oder
> sonstwie die Schaltung so ergänzen, dass ein DS18S20 an PC1 dran ist?

So, wie im Datenblatt, GND an 0V, VCC an 5V und den Datenpin an den IO.
und nen Pullup (2,2k) gegen 5V.


Peter

Autor: Axel Thobaben (athobaben)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter

mit GND des Sensors an 0V und DG mit 4,7k Pullup gegen den Datenpin
funktioniert meine Schaltung.

ID: 10 60 4F 4E 01 08 00 96   T: 0188 =   24.5?C

Ich habe auch kapiert, wie die Fuse mit dem Takt und der Baudrate
zusammenspielen.

Soweit so gut...

Leider habe ich noch 2 ungereimtheiten.

1) wenn ich VCC an 5V lege bekomme ich einen Bus-Error - da Du irgendwo
im Source etwas von Parasite Power schreibst, habe ich den Pin
weggelassen. Wenn meine Schaltung und das Mess-Objekt Mass-Kontakt haben
ist alles i.O und ich kann wunderbar messen. Ist das richtig?

2) Wenn ich nun 2 DS18S20 an den Anschluss klemme (GND1 und GND2 an OV
und DG1 mit DG2 an den selben Datenpin mit dem selben 4,7k Pullup) kommt
leider wieder ein Bus-Error.

Kannst Du mir den Neben lichten und mir ggf. den Thread nennen, in dem
Du das bestimmt schon zig mal erklärt hast? Es sind sehr viele und z.T.
sehr lange Threads... .

Ich würde gerne mehr als einen Sensor auswerten.

Danke für den Code und die bisher geleistete Hilfe.

Gruss,
Axel

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Bus-Error kann daran liegen,. daß die 15µs in "w1_bit_io" vielleicht
etwas zu lang sind. Schreib da mal 5 oder 10 rein.
Die älteren Sensoren hatten wohl ein langsameres Timing.


Peter

Autor: AThobaben (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter

ich habe
DELAY( DELAY_US( 15 - 1 ));

in "w1_bit_io" von 2 bis 15 in 1-Schritten durchgetestet. Leider immer
noch Buss-Error, wenn ich mehr als einen DS1820 dranhänge.

Weiter oben gibst Du den Rat einen schnelleren Quarz zu nehmen - ATMega8
und 8Mhz - sollten doch aber funktionieren wenn ich oben das so lese...
.

Für prasitäre Spannungsversorgung muss doch GND und VDD vom Sensor
zusammen auf 0V und der DQ mit 4,7k Pullup auf den IO Pin. Wenn ich das
machen komme ich immer Bus-Error, wenn ich VDD offen lasse geht es
wenigstens mit einem Sensor.

Idee?

Danke und GRuss,
Axel

Autor: Werner B. (werner-b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nur weil ich gerade (mal wieder) ein Bild gesehen habe auf dem ein User
den Vcc Pin bei Parasite Power offen gelassen hat (und sich wundert
warum sein DS18x20 nicht funktioniert).

Wer sich das Datenblatt durchliest erfährt: "Den soll man auf GND
legen!"

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
AThobaben wrote:
> in "w1_bit_io" von 2 bis 15 in 1-Schritten durchgetestet. Leider immer
> noch Buss-Error, wenn ich mehr als einen DS1820 dranhänge.

Benutzt Du die Optimierung -Os ?

Stimmt denn Dein Takt wirklich mit der Definition von XTAL überein?

Hast Du noch andere Interupts im Programm?

Poste mal Dein komplettes Programm mit dem erzeugten Assemblerlisting.


Peter

Autor: Axel Thobaben (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter,
Hallo Werner

@Werner:
Das komische ist ja, wenn ich VCC auf GND lege - bekomme ich den
Bus-Error, wenn er offen bleibt funktioniert ein DS18S20 aber eben nur
einer.

@Peter:
Sorry das es länger gedauert hat. Kann Sein, dass die Optimierung
wirklich auf -Os steht. Ich setze die mal auf -O1 oder -O3 und teste
das.

Nein - meines Wissens habe ich keine anderen Dinge drin ausser die, die
Du in Deinem ersten Thread gaaaanz oben geposted hast.

Ich kann aber gerne ein ZIP posten mit allem, was drinnen ist...

XTAL steht auf 800000 (8Mhz) sollte das auf 800000L stehen?

Gruss und Danke,
Axel

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel Thobaben wrote:

> XTAL steht auf 800000 (8Mhz) sollte das auf 800000L stehen?

weder noch, 8MHz entspricht 8000000L.


Peter

Autor: fantomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Petter, mit schnelleren Takt funktioniert alles wunderbar aber
nicht mit 1 MHz. Gibts da neue Lösungen oder Ansätze?

thx

PS
benutze 18s20

Autor: Wolfgang Hopperdietzel (hastekene)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter,
ich hab mir mal deinen 1 wire Code heruntergeladen und hab jetzt
folgende Probleme mit AVR Studio 4:

AVR Studio melde mir folgende Fehler:
../main.h:11:16: error: io.h: No such file or directory
../main.h:12:23: error: interrupt.h: No such file or directory
../main.h:15:20: error: signal.h: No such file or directory

wenn ich jetz die dateien aus AVR lade mit

#include <avr/io.h>
#include <avr/interrupt.h>

meckert AVR Studio

../TEMPMEAS.C:37: error: 'sprintf' was not declared in this scope
../TEMPMEAS.C:48: error:   initializing argument 1 of 'void
uputsnl(char*)'
usw.

kannst du mir sagen wo ich den Fehler suchen muss

By
Wolfgang

Autor: Daniel B. (dbuergin)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Wolfgang

Lies mal den ganzen Thread durch.

Wenn ein C-Programm mit einem GROSSEN .C endet, bedeutet das für
aktuelle C-Compiler, dass dies ein C++ Programm ist. Du hast wohl den
Code von Peter genommen, und nicht alle Files auf Kleinbuchstaben
geändert. Aendere alle Filenamen auf Kleinbuchtstaben, und es sollte
gehen.

Hab das Ganze mal für den GCC 4.3.0 angepasst. Bei mir kommen so keine
Fehlermeldungen mehr. Ob es läuft weiss ich nicht, da ich keinen
ATmega8 habe und ich auch noch nicht weiss, ob der GCC 4.3.0, welcher
bei meinem aktuellen Ubuntu Linux 8.10 dabei ist, fehlerfrei ist.

Daniel

Autor: Wolfgang Hopperdietzel (hastekene)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für den Tipp c ist halt leider nicht Pascal

By Wolfgang

Autor: Johannes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich habe versucht die hier angegebenen Files zu verwenden. Und zwar für
einen ATmega16 im AVR-Studio mit avrgcc. Beim kompilieren bekomm ich
folgende Fehler:

../../../../../WinAVR-20080610/avr/include/TEMPMEAS.C:37: error: invalid
conversion from 'unsigned char*' to 'char*'
../../../../../WinAVR-20080610/avr/include/TEMPMEAS.C:37: error:
initializing argument 1 of 'int sprintf(char*, const char*, ...)'

Der dazu passende Code-Ausschnitt:

sprintf( s, "%02X ", id[i] );

Diese Fehler bekomm ich bei jeder sprintf().
Kenn mich selber aber nicht so gut aus. Kann mir jemand sagen wo das
Problem liegt und wie ich es beheben kann.

grüße Johannes

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johannes wrote:

> ../../../../../WinAVR-20080610/avr/include/TEMPMEAS.C:37: error: invalid
> conversion from 'unsigned char*' to 'char*'

Kann ich mir nur so erklären, daß Du in Deinem Make nen Schalter hast:
wandle Warnings in Errors um.

Die AVR-GCC-ler haben so nen Spleen, daß es negative Buchstaben gibt,
daher müssen die vom Typ char sein, kein anderer 8-bit Typ wird
geduldet.
Ist ähnlich nervig, wie die überflüssigen Klammer-Warnings.


> sprintf( s, "%02X ", id[i] );

Mach nen cast
> sprintf( (char*)s, "%02X ", id[i] );


Peter

Autor: Johannes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke Peter!

Funktioniert nun einwandfrei, vielen dank für die Hilfe.
Übrigens echt tolle software!

Autor: Feissy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo, ich würde auch gerne die 1wire ds1820 auslesen, nur möchte ich
die temperaturen auf einem lcd angezeigt bekommen die routinwn für den
lcd sind mir bereits bekannt, nur ist mir nicjht wirklich klar, welche
funktion oder variable ich auf dem lcd ausgeben muss??
kann mir da jm helfen oder hat soetwas schon jm mal gemacht??
mfg

Autor: Daniel L. (grorkef)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Ich hätte da mal ne Frage. Wenn ich nun einen Systemtakt benutzte der
nicht durch 256 teilbar ist, dann wird ja nach jeweils 256 Overflows der
Rest aus der Divison von Systemtakt durch 256 zum Comparewert
hinzugefügt.

Nun stellt sich mir die Frage: Wird dann nicht jedesmal der Abstand zu
einer Sekunde größer, weil es ja dann von einer zu nächsten sekunde
immer länger dauert bis Prescaler 256 erreicht oder mach ich da einen
Denkfehler?

SIGNAL (SIG_OUTPUT_COMPARE1A)
{
  uchar tcnt1h = TCNT1H;

  OCR1A += XTAL / DEBOUNCE;    // new compare value

  if( ++prescaler == (uchar)DEBOUNCE ){
    prescaler = 0;
    second++;        // exact one second over
#if XTAL % DEBOUNCE      // handle remainder
    OCR1A += XTAL % DEBOUNCE;     // compare once per second
#endif
  }
  TCNT1H = tcnt1h;      // restore for delay() !
}

Ich hoffe es ist verständlich was ich meine.

MFG Daniel L.

Autor: Wen kiat teh Teh (Firma: HS Karlsruhe) (wenkiat84)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann jemand mir vielleicht helfen,ein funktionierende C-Code für
DS18S20,die auf Infineon XC164CM (mit Keil MicroVision3) zu
erzeugen?Oder ein paar Tipps und Links,wo ich die C-Code finden kann?

Gruss
Aaron

Autor: Proteus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

versuche gerade dem Code auf nem atmega32 zum laufen zu bringen. Benutze
AVR Studio mit GCC Compiler... nachdem ich das "GROßSCHREIBEPROBLEM"
oben schon gefunden habe taucht bei mir was Neues auf:

H:\1 Wire\default/../Main.c:13: undefined reference to `init_timer'
H:\1 Wire\default/../Main.c:14: undefined reference to `uinit'
H:\1 Wire\default/../Main.c:16: undefined reference to `uputsnl'
H:\1 Wire\default/../Main.c:17: undefined reference to `second'
H:\1 Wire\default/../Main.c:20: undefined reference to `second'
H:\1 Wire\default/../Main.c:21: undefined reference to `start_meas'
H:\1 Wire\default/../Main.c:22: undefined reference to `second'
H:\1 Wire\default/../Main.c:24: undefined reference to `second'
H:\1 Wire\default/../Main.c:25: undefined reference to `read_meas'
H:\1 Wire\default/../Main.c:26: undefined reference to `second'

Verstehe nicht warum der die nicht kennt! z.B. wird `init_timer' doch
aus "timebase.h" in "main.h" includiert!
Kann mir mal jemand nen Tip geben was ich hier falsch mache?!?

Danke.

Autor: hastekene (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Proteus,

ich kenne zwar deinen Code nicht bei mir funkts aber mit atmega 32
problemlos

sende dir mal meinen bisherigen code beinhaltet Temperaturauswertung
DS18B20
und noch etwas mehr
vielleicht hilft es dir

by
Wolfgang

Autor: Werner B. (werner-b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du evtl. ein Leerzeichenproblem?

> H:\1 Wire\default/../Main.c:26: undefined reference to ...
     ---

Autor: Proteus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wow, danke für die viele schnelle Hilfe!

@ Werner B. War ne gut Idee, hat abe auch nicht geholfen, werde trotzdem
in Zukunft mit sowas aufpassen!
@ Wolfgang Prima, dein Code läss sich Fehlerfrei bei mir compilieren!
Auch der 1wire Part! Damit komme ich auf jeden Fall schon mal weiter!

Gruss Proteus

Autor: Timo P. (latissimo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Lt. anderem Beitrag konnte ich jetzt kompilieren. Soweit so gut.

einen Sensor habe ich bisher nicht angeschlossen. Hyperteminal zeigt mir
keinerlei (vom Mega32 gesendete Zeichen) Oszilloskop bestätigt, das der
tx-Pin schön auf high bleibt.


Sendet die SW nur, wenn ein Sensor vorhanden ist?
Oder wann genau wird was gesendet?

Danke im Voraus!

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Timo P. schrieb:

> Sendet die SW nur, wenn ein Sensor vorhanden ist?
> Oder wann genau wird was gesendet?

Schau in den Code und analysiere ihn. So schwer ist das nicht.
Fremden Code einfach so zu übernehmen, ohne zu wissen was man da tut und
ohne ein gewisses Grundlagenwissen in der verwendeten Programmiersprache
zu haben funktioniert nun mal nicht.

Autor: Timo P. (latissimo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe es jetzt gesehen im code.
short circuit und no sensor found kommt beides

Autor: Timo P. (latissimo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den code anzupassen ist nicht das Ding! trotzdem ist es oft hilfreich,
einer zipdatei eine readme beizufügen, wo in ein paar sätzen kurz und
knapp der programmablauf beschrieben ist.

Dies spart zeit und macht den code( wenn er wie hier) für andere
offengelegt wird viel attraktiver.

Bitte nicht als negative Kritik aufnehmen. C-Code ist mir wohl ein
Begriff, also das Verständnis ist nicht das problem, auch wenn es vorhin
mit den includes vllt so schien.

z.B habe ich statt <headerfile> "headerfile" ausprobiert. soweit ich
weiß, sucht der compiler die headers via <> im compilerverzeichnis und
via "" im aktuellen source-verzeichnis.

anmerkung: ich finde es toll, das es Leute gibt, die hier ihren Code
veröffentlichen, und sich auch noch den Problemen der Leute annehmen.
Besten Dank für den Code an PEDA!

Autor: Timo P. (latissimo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo!


Hat jemand einen sinnvollen tip in Bezug auf Eigenerwärmung? Bisher
betreibe ich einen DS18S20 mit externer Versorgung. Derzeit 5V.

1) Bald habe ich eine Schaltung, die mit 3v3 läuft.(müsste doch
eigentlich
   die Eeigenerwärmung reduzieren??)
2) Den Sensor werde ich dann in Zeitintervallen bestromen(vielmehr die
   SensorEN) sollte auch was bringen.

noch eine Frage:

3) Hat jemand eine Berechnung für negative Temperaturwerte realisiert?

Autor: Timo P. (latissimo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
im Datenblatt steht was von: Highbyte ist entweder 0xFF oder 0x00.

bei Highbyte = 0xFF hat man ne negative Zahl


die Werte für low und highbyte kombiniert sind bei mir aber

z.B 44 für +22.5°C anstatt:

mindestens 65280 also:  1111 1111 xxxx xxxx
temp =1_byte_rd();      // low byte
temp |= (uint)w1_byte_rd() << 8;  // high byte

sprintf(s,"Hier temp als dezimalzahl : %d \r\n", temp);
uputs(s );

Autor: Wolfgang-G (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Bald habe ich eine Schaltung, die mit 3v3 läuft.(müsste doch
>eigentlich die Eeigenerwärmung reduzieren??)
Bei +-0.5°C Fehlergrenze würde ich mir keine Gedanken darüber machen
MfG

Autor: R. B. (p1ng)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

ALso momentan basstel ich gerade mit 1-Wire rum und komme net wirklich
weiter.

Ich benutze das myAVR Workpad weil ich mit dem Studio nicht wirklich
klar komme. Irgendwie bekomme das Programm nicht richtig übersetzt, das
ich es sauber in das Workpad bekomme, hatt einer von euch damit schon
gearbeitet und weis rat. Bzw. Hatt das programm schon in dem Format. Ich
benutze die Aktuelle WinAVR. Es reicht mir ja schon das ich nur einen
Sensor auslesen kann.

Hardware: myAVR MKII Board --> ATmega8 --> 3,68400 MHz

Bitte um Hilfe
Danke

Autor: Timo P. (latissimo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@p1ng:

Hast du deine Schaltung ans Laufen bekommen? Wenn ja, wie hast du
Timing-Probleme in den Griff bekommen? Bin der Meinung, dass der
gewählte Quarztakt zu niedrig ist wenn du Pedas SW nutzt.

Autor: hakan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter,
erstmal, ein schönes neues Jahr 2010 wünsche ich Dir und schöne
Weihnachten.

Ich habe den Code  1Wire übersetzt und den Stk500 an den PC
angeschlossen.
Aber ich bekomme keine Ausgabe der Temperaturen über RS232.
Was mach ich falsch???
Ich habe Atmega8515 und DS1820.

Viele Grüsse
hakan

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da der Code nachweislich funktioniert, jedenfalls bei nicht zu langem
Kabel oder bei längerem Kabel und langsam getaktetem Controller, kann es
nicht an Peters Code liegen.

Folglich hast du was falsch gemacht. Mehr lässt sich aufgrund der
überbordenden Detailfülle deines Beitrags kaum sagen.

Es könnte beispielsweise helfen, wenn du mitteilst wie du den
angeschlossen hast. Und wie die entsprechenden Anpassungen im Code bei
dir aussehen. Ganz ohne geht's ja nicht.

Autor: Harald C (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
kann mir jemand erklären, wozu der Search Rom Algorithmus in der Praxis
gut sein soll ?
Man kann damit zwar die Rom-IDs aller Bausteine ermitteln, aber: wenn
ich z.B. 10 DS1820 im System habe, bekomme ich 10 IDs, weiß aber
trotzdem nicht, welche ID zu welchem Sensor gehört, kann also keine
sinnvolle Zuordnung des Sensors zu einem bestimmten Meßpunkt machen.

Vielen Dank

Harald

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn man sie nacheinander dranhängt ist das überhaupt kein Problem. In
manchen Anwendungen kann man die Sensoren auch über den Wert
unterscheiden, d.h. man zeigt in der Systemkonfiguration alle gefundenen
Sensoren mitsamt Wert an und überlässt dem Anwender die Zuordnung zu
beispielsweise Aussen/Innen/Wassertemperatur.

Autor: Harald C (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo A.K,
bei zwei, drei Sensoren ist das sicherlich kein Problem.
Was aber wenn man 10 und mehr Sensoren einsetzt, die in einer Anlage
Temperaturen messen, die im gleichen Bereich liegen z.B. 20 - 80 Grad
und dann immer nur um 10 - 20 Grad differieren ?
Dann kommst Du so aber nicht weiter.

Harald

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
(1) Man die steckbar und schliesst sie nacheinander an.
(2) Man hat ein Prüfgerät, das vor Einbau der Sensoren die ID anzeigt.

Autor: Harald C (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So hatte ich mir das auch gedacht.
Ich war nur etwas verwundert über den doch recht "aufwendigen" ROM
search algorithmus und was der dann in der Praxis bringen sollte.

Vielen Dank und noch schöne Festtage

Harald

Autor: hakan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich hatte vergessen den kompilierten Code in den Atmega8515 zu brennen.
Jetzt klappt es. Nur ich bekomme irgendwie falsche werte.

Habe schon mit verschiedenen Baudraten versucht.

Kann es daran liegen, dass ich DS1820 verwende und nicht den DS18B20?

Oder vielleicht die Schaltung nicht richtig? da ich GND und VCC des
PORTD
von Stk500 benutze.

Viele Grüsse viel spaaass
hakan

Autor: cloud (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

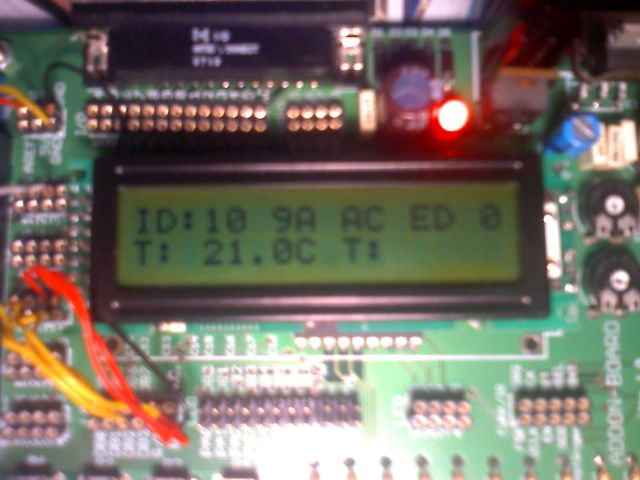

ich habe das Programm so geändert, dass es mir den Temperaturwert auf
einem LCD darstellt.
(Atmega8 auf Pollin Evu-Board, DS1820, 2x16 LCD. AVR-Studio 4.15,
WinAVR.)

Ich würde aber gerne 2 Temperaturwerte auf dem Display darstellen.

Schließe ich 2 Sensoren an den Bus an wird nur die ID und die Temperatur
eines Sensors angezeigt.

Meine Überlegeung bisher war folgende:
In der tempmeas.c geht der ja in die for-schleife und sucht die Sensoren
und gibt dann die ID und Temperatur nacheinander für beide Sensoren aus.
Beim UART bestimmt kein Problem aber für die Darstellung auf dem LCD
unbrauchbar.
Soll ich in der main.c 2 Messungen aufrufen? Wie ist es mir möglich
einen Sensor gezielt abzufragen? über die ID? Wahrscheinlich ist diese
Herangehensweise total falsch.


Habt ihr Ideen wie ich mein kleines Projekt am Besten umsetzen kann?

Anbei der Code im zip-file.

Autor: Josef D. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
DS18x20 mit Namen versehen
Die DS1820 haben doch zwei Byte Ram, in die man selbst was reinschreiben
kann, z.B. einen Namen aus zwei Buchstaben; die ID braucht man dann gar
nicht zu kennen.
Ich habe die erforderlichen Änderungen in die Datei „TEMPMEAS.c“ aus
clouds Post vom 08.01.2010 eingepflegt, konnte aber nur bis zur
fehlerfreien Compilierung testen, da ich keine passende Hardware habe
(mein LCD ist mittels I2C angeschlossen).
Die ursprüngliche Version, die ich auch vor ca. zwei Jahren als
Ausgangspunkt genommen habe, stammt wohl von Peter Dannegger (vielen
Dank dafür; seine Programme waren mir schon an vielen Stellen eine große
Hilfe und eine gute Lehre). Meine aktuelle Version ist mittlerweile zu
sehr auf meine eigenen Bedürfnisse zugeschnitten und wäre so für viele
nicht brauchbar, so dass ich diesen Weg vorgezogen habe.
Die Ausgabe-Funktionen gehören eigentlich nach main.c, aber ich habe es
vorgezogen, nur eine Datei zu verändern. Wenn man es so lässt, müssen in
main.c die Zeilen, die für die LCD-Ausgabe zuständig sind, noch entfernt
werden.
Die Funktionsweise ist folgende (weiter Kommentare im Quelltext):
In einer Überschrift (die dann in meinem Projekt zusammen mit den
Messdaten über SD-Karte oder UART schließlich auf dem PC landen und mit
Excel weiter verarbeitet werden) stehen die Namen, die die Sensoren
erhalten sollen.
In der Lese-Funktion wird zusätzlich zu ID und Temperatur noch der
zwei-buchstabige Name ausgelesen. Dann wird geprüft, ob dieser Name in
der Überschrift existiert. Wenn ja, ist damit auch bekannt, an welche
Stelle im Array mit den Temperaturen der Wert eingetragen werden muss.
Zusätzlich wird in einem BitArray (valid) vermerkt, welcher Name schon
gefunden wurde.
Wenn der Name nicht in der Überschrift vorkommt, wird davon ausgegangen,
dass es sich um einen neuen Sensor handelt, dem noch kein Name
zugewiesen wurde. Diese Sonderbehandlung findet aber nur im zweiten
Durchgang statt (initReady==1). Dafür darf im ersten Durchgang
(initReady==0) am Ende valid nicht gelöscht werden, damit im zweiten
Durchgang noch bekannt ist, welche Namen schon erkannt wurden. Dann wird
der erste noch nicht erkannte Name aus der Überschrift in den Sensor
geschrieben.
Bei der Inbetriebnahme schließt man also die Sensoren in der Reihenfolge
einzeln an, wie sie in der Überschrift stehen, und schaltet jeweils
einmal kurz ein. Sollte einmal ein Sensor defekt sein, kann man ihn
einfach durch einen neuen ersetzen, einschalten und fertig.

Autor: strikeforce (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey  danke schonmal für das C.

Habe nur eine frage
Wie kann ich am einfachsten negative werte ausgeben ?

Mfg strikeforce

Autor: Michael S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Umwandlung der Temperaturen habe ich nach einigen umständlichen
Ansätzen wie folgt gelöst:

1. Das High-Byte mit 10 multiplizieren (als int16).
2. Aus dem Low-Byte die Nachkommastelle berechnen
   (als Wert zwischen 0 .. 9).
3. Diesen Wert zum (High-Byte * 10) addieren.
4. Nun hat man die mit 10 multiplizierte Temperatur incl.
Nachkommastelle.

Um ein Dezimaltrennzeichen einzubauen, kann man die Zahl in einen String
umwandeln, das letzte Zeichen um 1 nach rechts schieben, statt dessen
ein Komma einfügen (und dann ggf. wieder ein terminierendes 0 anhängen.

Die Nachkommastellen berechne ich so:

Das Low_Byte >> 4 um 4 Stellen nach rechts schieben
und mit 0.625 multiplizieren (das geht natürlich so nicht !!).

Statt dessen wird mit 625 multipliziert und durch 1000 dividiert.

Einfacher ist, mit 640 zu multiplizieren und durch 1024 zu dividieren.

Wenn man auch die Schiebeaktion mit in die Berechnung einbaut, dann kann
man alternativ rechnen:

(Low_Byte / 16) * (640 / 1024) = Low_Byte * 40 / 1024.

Im Moment haben wir ja die richtigen Temperaturen, um die
Funktionsfähigkeit dieser Berechnung im Bereich unter 0° zu prüfen.


Michael S.

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
Mal eine Anfängerfrage :
Da ich erst alles löten muss bevor ich loslegen kann mit dem LCD +
DS1820 fehlen mir noch die Pins für Uart, DS1820 und LCD. Welche Ports
werden benötigt? Ich werde das ganze mit einem ATMEGA8 bauen.

Grüße und Danke
Sebastian aus Stuttgart

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die beiden Pins für die UART findest Du im Datenblatt.
Die Pins für LCD und 1-Wire können beliebige IO-Pins sein.


Peter

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter

Ja aber bezogen auf die CodeBeispiele von :

Autor:  Josef D. (Gast)
Autor:  cloud (Gast)

ich sehe das aus dem code nicht sofort raus wie ich es zusammenlöten
muss.
Ich wollte erst löten und dann den code fertig nehmen zum basteln.

grüße
Sebastian

Autor: Michael S. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Konvertierung (negativer) Temperaturwerte beim DS18B20

Zu diesem Thema hatte ich kürzlich eine Anmerkung gemacht.

In der Annahme, dass das Datenformat des DS18B20 und des DS1631 gleich
sind, zumindest sehen die Datenblätter zunächst wie Kopien aus.

Aber leider sind die Formate nur fast gleich.

Während beim DS1631 die 12 Datenbits linksbündig ausgerichtet sind,
stehen sie beim DS18B50 rechtsbündig.
Daher müssen die Nibbles beim DS18B50 anders geschoben werden als ich es
beschrieben habe.

Dazu ein Codeschnipsel als Anlage und Korrektur.

Michael S.

Autor: Timo S. (kaffeetas)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich habe die w1_byte_wr() Funktion um eine CRC Prüfung erweitert.

Auslesevorgang:
w1_crc auf 0 setzten.
scratchpad komplett auslesen.
wenn w1_crc gleich null ist dann war die CRC Prüfung erfolgreich.

Vielleicht kann es jemand brauchen.
Ich habe allerdings die Funktion nur mit dem Scratchpad vom DS18S20 und
ohne ROM SEARCH getestet.

Grüße
 Timo

Autor: Sebastian (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo  Josef D.

ich verwende deinen Code.
Bei mir tritt aber ein Anzeigefehler auf.
Ganze zahlen wie 23,24,25 Grad werden gut angezeigt.
Kommazahlen  wie 23,5 werden als 23.-5 angezeigt (siehe Foto)

Gibt es dafür eine Lösung ?

Grüße
Sebastian

Autor: Josef D. (jogedua)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sebastian,
wenn ich mich recht erinnere, stammt der Code für die Ausgabe nicht von
mir, wohl aber die Bemerkung, dass der für negative Werte falsche
Ergebnisse liefert, mit einem Kommentar, wie man das korrigieren kann.
Aus deinem Beitrag geht nicht hervor, ob du meine vorgeschlagene
Änderung eingebaut hast.
Für eine Hilfe wären die paar Zeilen Code, die bei dir zu der Ausgabe
führen, schon sehr hilfreich.

Josef D.

Autor: Josef D. (jogedua)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sebastian,
erst beim nochmaligen Lesen ist mir aufgefallen, dass es dir gar nicht
um negative Werte geht. Habe daraufhin noch mal den von mir geposteten
Code angesehen und festgestellt, dass doch wohl meine Änderung für den
Fehler verantwortlich ist, die ich nicht testen konnte, wie ich auch
angemerkt hatte.
Vermutliche Lösung (auch nicht getestet):
Es muss in der for-Schleife uint16_t temp statt int16_t temp
heißen, wenn man nur mit nicht-negativen Werte rechnen und den
unveränderten Code verwenden will (eine Variable uint temp wird weiter
ebenfalls benutzt, da hätte ich besser auch einen anderen Namen gewählt)

Sorry

Josef D.

Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Perfekt ! Danke !

jetzt sind Kommawerte kein Problem mehr.

für den Rest der Welt.
Diese Zeile (140) muss geändert werden :

    int16_t  temp=thermoValues[i];
in

    uint16_t temp=thermoValues[i];

Noch eine Frage :
was muss ich anstellen um mehr als einen Sensor zu lesen ?
Ein Sensor T1 wirft den Output aus wie auf dem Bild weiter oben.
Schalte ich einen weiteren Sensor dazu (Parallel) änders sich nichts.
T2 und T3 zeigen nichts an. Werden die ID´s für T1 fest im µProc
abgelegt?
Muss man T2 neu anlernen? Achso ich habe zwei sensoren die beide einzeln
als T1 laufen, nur zusammen eben nicht.

Sorry die Fragen aber ich mache Hardware + AVR + GCC erst seit 5 Tagen.
und bin schon recht weit ...

grüße
Sebastian

Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Problem selber gelöst und neue erkenntnis gewonnen :

- Der EEprom im Ds1820 bleibt dauerhaft geschrieben.
- Der erst Sensor heist T1 und legt das auch im Sensor so ab.
- Wenn man nun wieder einen Sensor anschließt wird er wieder T1 genannt
- Schließt man beide an hat man zwei T1 Sensoren und das geht nicht.

Also

- aus T1 bis T3 in dem Code zb. A1 bis A3 machen
- Sensor 1 an schließen und A1 einlernen
- Sensor 2 dazu anschließen --> sensor zwei bekommt A2 gelernt

jetzt gehts ...

Grüße Sebastian

Autor: Stefan M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ih verwende die 1Wire.zip Routine. ich habe Sie erweitert damit man 0.1
Grad sprünge mit dem DS18S20 sieht. Leider verstehe ich die Routinen von
Peter nicht so genau. Gibt es zum Code von Peter eine Readme?  ich
möchte gerne die Read Messung so abwandeln das ich die sensoren einzeln
ansprechen kann?
Wo werden die ID´s gespeichert? wie kann ich sie einzeln abrufen? Fragen
über Fragen ... eine Readme währe hilfreich.

Thanks Stefan M. aus Eisenach

Autor: Christoph (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

kannst Du dein C Programm mal hier hochladen.

Ich kann jetzt eine Temperatur auf meinem Display (4bit) darstellen,
jedoch nur ein Sensor und keine negativen Temperaturen.

christoph

Autor: JOZO (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Ich spreche nict Deutsch, please forgive me...

Can anybody help me with reading and store the device ID from 18b20 on
1-wire? I enclose my simple source code. I use the LCD 2x16 and one
18b20 succesfully. I would like improve :
1. The time of temperature reading (with only tvo decimal-pointed, not
four)
2. how to add the second temperature sensor 18b20. ?

In enclosed file there are full functional project for AVRstudio, photos
and schematics (schema.jpg).


I see, that you are good in this area.
THX a lot
JOZO

PS:
(main program:ATmegatest.c, sensor:therm_ds18b20.c and h., owi.c,h is
not used)
In main program for measure the temperature,i use only this:
char x[20] = {0};
therm_read_temperature(x);
lcd_puts("T= ");
lcd_puts(x);

Autor: Sebastian Albrecht (xxlxx)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

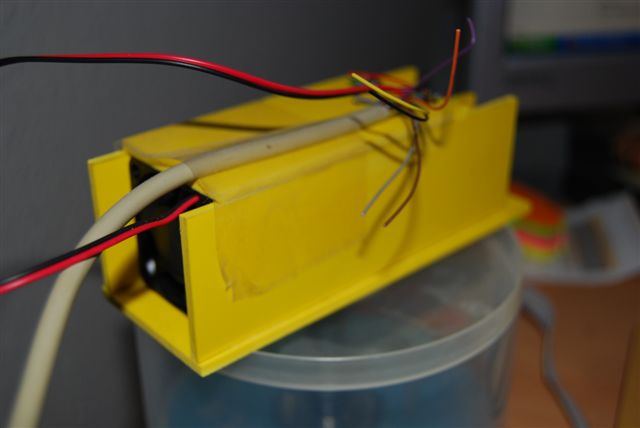

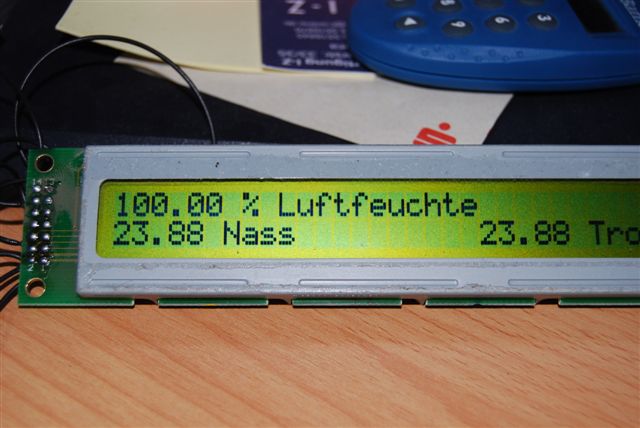

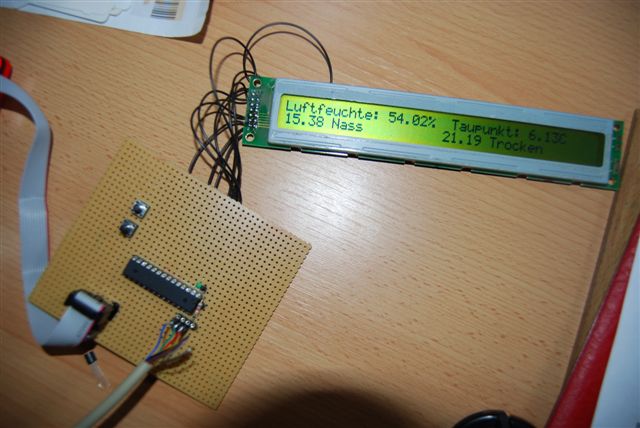

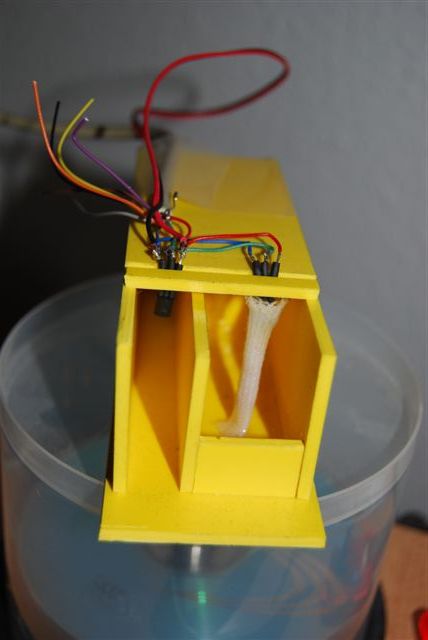

Messung der Luftfeuchte (psychometer) mittels DS1820

Also ich habe das jetzt so gemacht.

2x Ds1820 mit 0.1C auslösung (formel siehe datenblatt)
1x ATmega8
1x LCD 2x40
1x Modul mit lüfter + bewässerung (eigenbau)

Routinen von Peter mit nur kleinen Änderungen.

Messwete:
- Feuchte
- Taupunkt
- Temperatur

grüße
Sebastian

Autor: Xx Delaware (delaware)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian Albrecht schrieb:
> Problem selber gelöst und neue erkenntnis gewonnen :
>
> - Der EEprom im Ds1820 bleibt dauerhaft geschrieben.
> - Der erst Sensor heist T1 und legt das auch im Sensor so ab.
> - Wenn man nun wieder einen Sensor anschließt wird er wieder T1 genannt
> - Schließt man beide an hat man zwei T1 Sensoren und das geht nicht.
>
> Also
>
> - aus T1 bis T3 in dem Code zb. A1 bis A3 machen
> - Sensor 1 an schließen und A1 einlernen
> - Sensor 2 dazu anschließen --> sensor zwei bekommt A2 gelernt

Einen Sensor ran, erkennen lassen, zweiten ran und Prozessor resetten.
Wenn dieser erkannt ist, dritten Sensor ran und Prozessor resetten.

So ging es bei mit.

Christoph.


!!!!!!!!!!!!!!!!!!!!1
Wie kann ich denn die Routine abändern, damit negative Tempraturen und
Nachkomma korrekt dargestellt wird ?.

----------------------------------------
 sprintf( (char*)s, "%3d.%01dC", temp >> 4, (temp << 12) / 6553 ); //
0.1øC
      // Achtung: liefert bei negativen Temperaturen falsche Ergebnisse!
----------------------------------------




>
> jetzt gehts ...
>
> Grüße Sebastian

Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@Christoph Scheicht

Negative Werte habe ich nicht benötigt. Deshalb auch keine Idee.
Die Nachkommawerte sind mit der Formel aus dem Datenblatt recht einfach
zu errechnen.
TEMPERATURE = TEMP READ  -  0.25 +  COUNT PER C- COUNT REMAIN
                                    -------------------------
                                          COUNT PER C
Beispiel :

TEMPERATURE = 25C  -  0.25    +     16 - 12    =  24,5C
                                    -------
                                       16


COUNT PER C und COUNT REMAIN werden aus dem Scratchpad ausgelesen.

grüße
Sebastian XXlXX

Autor: Alfred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sebastian,

wie misst du die Luftfeuchte mit dem DS1820?

Der Taupunkt errechnet sich doch aus Druck, Temperatur und Feuchte,
oder?

Lieg ich falsch?

Grüße,

Konstantin

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja du hast recht der Druck wird benötigt. ABER : für diesen Wert nutzt
man einen Mittelwert. Das macht keinen großen Unterschied.

Ich habe das Gerät mal zum prüfen einem Wettermann mitgegeben. Mein
Gerät hat 2% Abweichung wenn ich es min 5 Minuten laufen lasse. Zur
bestimmung der Hausfeuchte (neubau) ist das jetzt so prima.

grüße
Sebastian

Autor: Sebastian (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
NACHTRAG

hier mal die Formel als Excel.
Ist dann einfach in C umzusezen.

Grüße
Sebastian
xxlxx

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sebastian,

koenntest Du mir bitte den Titel und ISBN Nummer von Deinem PDF Dokument
bekannt geben.


Gruss,
Gerhard

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:

> koenntest Du mir bitte den Titel und ISBN Nummer von Deinem PDF Dokument
> bekannt geben.

Leider habe ich PDF auch nur so von meinem Wettermann bekommen.

Sorry


grüße
Sebastian

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank, Sebastian !

Gruss,
Gerhard

Sebastian schrieb:
> Gerhard O. schrieb:
>
>> koenntest Du mir bitte den Titel und ISBN Nummer von Deinem PDF Dokument
>> bekannt geben.
>
> Leider habe ich PDF auch nur so von meinem Wettermann bekommen.
>
> Sorry
>
>
> grüße
> Sebastian

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Text (PDF) kommt von  :

http://openlibrary.org/b/OL4622634M/Aspirations-Ps...

Deutscher Wetterdienst


grüße
Sebastian

Autor: JOZO (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
I used your source code from this forum and it works now fine.
I solved only problem with negative temperature additionally.

Autor: Wolfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute bin ein anfänger im Programmieren. Muss mit dem Temp.Sensor
DS1820 in AVR programmieren. ATMEGA8 werde ich verwenden kann mir da
jemand helfen.
MfG Wolfi

Autor: Wolfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry Leute ich meinte ATMega128. Sag ich ja ich bin ein Anfänger.

Danke vorhinein

MfG Wolfi

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja also das wird nicht reichen was du da so schreibst.
Ein AVR + DS1820 ist schnell genbaut.
Ohne Dispaly oder Ausgabe wird nie einer prüfen können ob dú alles
richtig gemacht hast.
Wie möchtest du dein Endprudukt haben ?

Ich bin auch Anfänger vor ca 30 Baustundenstunden gewesen.
nach 30 Stunden habe ich das Endprodukt fertig gehabt.
(Siehe weiter oben die Bilder)

Grundlagen :

- AVR beschalten (+ - usw.)
- Sensoren an einen eingangspin
- Genial ist ein display zum testen & prüfen
- dann die Codes hier aus dem Forum auf dem AVR brennen (mit Brenner)
- Sehen was passiert und Grundlagenforschung betreiben.

So ging es bei mir erste erfolge hatte ich nach ca 2 Stunden.

Es gibt fertige Test Boards mit allem schon drauf.
Oder selber bauen (Viel Billiger)

Grüße Sebastian

Autor: T. A. (wambly)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>hastekene schrieb:
> Autor:         hastekene (Gast)
>       Datum: 08.07.2009 17:35
> Angehängte Dateien: Heizung-32-4.zip (163,8 KB, 446 Downloads)
>       Hallo Proteus,
> ich kenne zwar deinen Code nicht bei mir funkts aber mit atmega 32
> problemlos
> sende dir mal meinen bisherigen code beinhaltet Temperaturauswertung
> DS18B20  und noch etwas mehr
> vielleicht hilft es dir
>
> by Wolfgang

Hallo an Alle
und Danke für alle angehängten Programme.

Hab ca 1Woche AVR-GCC erfahrung, hab aber den DS18S20 über Bascom auf
FabianG. Testboard mit LCD am laufen.

Hab mit dem original ZIP GCC Probleme, Bei den 'neueren' Prog's
kompiliert er mit Atmega8 mit 0Error. Dann ändere ich im Makefile
Atmega8->Atmega88, dann hagelt es ERROR's. Das Obige Prog ist auch auf
M8 nicht auf M32 mit den selben Umstellungsproblemen. Hier meker er
wegen PortA, den hat der Mega8 aber auch nicht. Mal sehen ob irgendwo
doch der M32 definiert ist???
Sonst muss ich einen M8 einsetzten, aber das LCD hab ich auch zum Laufen
gebracht.
Gruss Toni

Autor: xxlxx Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gratulation ! Ich habe das auch am ATmega8. Meine Luftfeuchtessung
funktioniert super. Damals hatte ich auch erst 10 tage Erfahrung und
dann gleich das projekt : Mega8 + LCD + DS1820 + Eigenbau (kein Board)
... Aber das forum hier ist super und hat mir sehr geholfen.

grüße Sebastian ( xxlxx )

Autor: T. A. (wambly)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Aufmunterung.

Ich hab zwar schon viel erfahrung mit Elektronik(5Jahre
Nachrichtentechnik Schule mit Abi vor 20Jahren). 2004 hab ich die JCU
(Java Control Unit) für meine Kachelofensteuerung erworben und
Programiert mit Messverstärker und i2c Schrittmotor.

Für kritische Anwendungen ist mir dieser Controller zu teuer und mager
mit I/O.
Hab aber Bascom-Avr Erfahrung, dort muss man meist nur eine Zeile
ändern, dann Compiliert es mit der anderen yC Einstellung. Aber wenn man
die Routinen mal hat, is es kein Problem mehr.
Bascom mit 1Wire lief innerhalb 15Minuten, musste nur etwas Code
entfernen, da über 4KB mit der Demo nicht compiliert wird.
Abber mit GCC wirds auch bald.
Hab ja noch DCF77 und CAN vor mir. Und Auto Drehzahlmesser wird
irgendwann auch noch in C konvertiert.

Das Testboard ist mit Tonertransfer nach
[[http://www.kreatives-chaos.com/artikel/atmega168-t...]]
nachgebaut. Das 32/64 Board hab ich auch, aber etwas stark geätzt.

Gibts Registerlisten zB für Timer1 für ATmega8-48/88/168 nur im
Datenblatt, oder kann man die in den IncludeDateien auch schnell finden,
dann wäre das Handkonvertieren wesentlich einfacher.

Danke Toni

Autor: ch-world (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich bekomme mit Peters Code bei 50m Kabel den besagten Bus-Error. Da ich
mit Bascom bereits die entsprechende Schaltung mit der Kabellänge zum
laufen bekomme habe, habe ich mir Peters Code nochmal genau angeschaut.
Das Problem entsteht hier:
      b = w1_bit_io( 1 );      // read bit
      if( w1_bit_io( 1 ) ){      // read complement bit
Zu beginn der w1_bit_io wird der Bus auf high geschaltet. Am ende wieder
of low. Durch den direkt hintereinander folgenden Aufruf der Funktion
scheint die zeit die vergeht für 50m Kabel einfach zu gering. Wenn man
am ende der w1_bit_io noch ein delay von 1ms einfügt funktioniert das
ganze bei mir einwandfrei.

Autor: ch-world (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hopala, ich mein natürlich 1us und nicht 1ms ;)

hier noch ein Beispiel um die Temperatur eines DS18S20 in einen String
umzuwandeln:
void temp_to_string( signed int temp, char *s ) {
  itoa( temp >> 1, s, 10 );
  while( s++ && *s != '\0' ); // search end of string
  *s = '.';
  s++;
  if( temp & 1 ) {
    *s = '5';
  } else {
    *s = '0';
  }
  s++;
  *s = '\0';
}
Das interessante ist, dass der DS18S20 die Temperatur bereits als signed
integer liefert. Somit kann man wunderbar mit itoa umwandeln.

Autor: Lukas B. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
ich habe die Software von Matthias heruntergeladen (vielen Dank!!) und
versucht für den ATMEGA8 zu complimieren.
Leider bekomm ich immer einen Fehler:

uint8_t  docrc8 ( uint8_t number_of_bytes_to_read )  /// HIER ist der
Fehler
{
  uint8_t   crc;
  uint16_t loop_count;
  uint8_t  bit_counter;
  uint8_t  data;
  uint8_t  feedback_bit;

  crc = CRC8INIT;

  for (loop_count = 0; loop_count != number_of_bytes_to_read;
loop_count++)
  {
    data = ow_buffer[loop_count];

    bit_counter = 8;
    do {
      feedback_bit = (crc ^ data) & 0x01;

      if ( feedback_bit == 0x01 ) {
        crc = crc ^ CRC8POLY;
      }
      crc = (crc >> 1) & 0x7F;
      if ( feedback_bit == 0x01 ) {
        crc = crc | 0x80;
      }

      data = data >> 1;
      bit_counter--;

    } while (bit_counter > 0);
  }

  return crc;
}

Mit folgender Fehlermeldung:
../crc8.c:10: error: expected '=', ',', ';', 'asm' or '__attribute__'
before 'uint8_t'

Ich weis leider nicht wiso, ich habe die h - Files includiert und denke
das diese passen müssten.
Weis jemand von euch an was dies liegen könnte?

Ich habe das komplette Projekt hochgeladen, vl ist es einfacher was zu
finden. ( Ich verwende AVR Studio 4.16 und WinAVR-20090313)

Grüße
Luke

Autor: Josef D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
uint8_t ist nicht definiert, weil "#include <stdint.h>" fehlt

Autor: Northernhessian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Lukas,
poste mal den Code-Teil davor, der ist  interessant, den in Deiner
Fehlermeldung steht "....before 'uint8_t'" !
Da liegt wohl auch der Hase begraben.
Wahrscheinlich ein ';' vergessen oder so etwas!

Autor: Luke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
danke für die Tipps, es lag leider nicht am #include <stdint.h>;
Der fehler befindet sich im crc8.c...
Weis leider nicht weiter

der Vorherige Code:
/* please read copyright-notice at EOF */

#include <stdint.h>
#include "global.h"

#define CRC8INIT  0x00
#define CRC8POLY  0x18              //0X18 = X^8+X^5+X^4+X^0


uint8_t  docrc8 ( uint8_t number_of_bytes_to_read )
{
  uint8_t   crc;
  uint16_t loop_count;
  uint8_t  bit_counter;
  uint8_t  data;
  uint8_t  feedback_bit;

grüße
Lukas

Autor: eProfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier der Verlauf der Scratchpad- und 12-Bit-Werte um den Nullpunkt
herum:
Beitrag "Re: DS18S20 - extended resolution bei Temperaturen um 0°C"


Hier gibt es kompakten Code zum Berechnen des 12-Bit-Wertes für
DS18[S]20
und zu dessen Ausgabe mit zwei Nachkommastellen, Unterdrückung führender
Nullen mit Verschiebung des Vorzeichens,
ohne Verwendung von speicherfressenden printf, itoa * % /  etc.

Beitrag "Re: DS18S20 - extended resolution bei Temperaturen um 0°C"
(leider ist der erste Teil des Posts eine Kopie des vorigen)

Im mittleren Teil eine Version, die die Vorkomma- und Nachkommabits
direkt aus dem Scratchpad errechnet und ausgibt,

im letzten Teil eine Version, die die Vorkomma- und Nachkommabits über
den 12-Bit-Wert berechnet und ausgibt.

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

im Code steht ja das 0.1 Schritten ausgegeben werden. Bei mir wird die
Temperatur in 0.5 schritten ausgegeben. Muss ich was beachten damit das
klappt? Oder ist das einfach falsch?

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

0,5 Werte kann der Sensor ohne Umrechnung ausgeben.
0,1 Werte müssen berechnet werden.
Formel steht im Datenblatt.
Ich habe das auch so gemacht.
Wichtig ist noch welche Sensoren du hast.
Da1820 gibt es mit unterschiedlichen Auflösungen.

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Formel habe ich gesehen, hat bei mir aber mit dem Code von Peter
nicht richtig funktioniert. Werde gleich nochmal versuchen.

Verwende DS18S20

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was ich gerade versuche ist:
float count_remain = id[6];
float count_per_c = id[7];

float bruch = ((count_per_c - count_remain) / count_per_c);
int temp_read = temp >> 4;
float ftemp = temp_read - 0.25 + bruch;

int v = (int)ftemp;
int n = (ftemp - v)*10;

sprintf(s, "%4d.%01d, v, n");


Bekomme jetzt immer 22.7 Grad oder halt 23.7. Also immer x.7

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe das immer so gemacht.
Alle Werte ausgeben lassen auf ein Display.
Und dann das ganze auf dem papier probiert.
Dann ein paar testreihen gemacht.
Wenns dann stimmt den Code dazu getippt.
Anders gings bei mir auch nicht.

Das gleiche habe ich dann mit minus Temperatur gemacht.
Peter sein Code kann glaube ich nur plus grade.

Wenn du's nicht hinbekommst such ich morgen mal den Code.
Baue gerade ein temp datenlogger mit sd Karte.
Da steht die Formel im Code ...

Gruesse

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke das wäre nett.

Das Problem liegt glaube ich nicht an der Formel (die sollte ja richtig
sein), sondern viel mehr an der id[x]. count_per_c ist bei mir 0. Kann
sein, dass ich es schon dort falsch mache.

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schicke mal deinen kompletten Code als zip.
Lese mal alle werte vom scratchpad aus 0-7 und häng sie mal an.
Den Fehler werden wir schon finden.

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich bekomme folgende Werte:

10-57-15-29-02-08-00-24-31

Ist etwas umständlich, weil ich es über LCD ausgeben muss.

Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo --> Hiorica (Gast)

also irgend etwas läuft bei dir  schief.
byte 0 Temperature LSB (AAh)
byte 1 Temperature MSB (00h) EEPROM
byte 2 TH Register or User Byte 1
byte 3 TL Register or User Byte 2
byte 4 Reserved (FFh)
byte 5 Reserved (FFh)
byte 6 COUNT REMAIN (0Ch)
byte 7 COUNT PER °C (10h)
byte 8 CRC*

wenn ich nun die 10 (byte0 = 0001 0000) und die 57 (byte1 = 0101 0111)
mal als temperatur nehme.
kommt da keine zimmertemperatur raus.

   MSB   +   LSB
0101 0111 0001 0000

TEMPERATURE/DATA RELATIONSHIP Table 2
+85.0°C* 0000 0000 1010 1010 00AAh
+25.0°C 0000 0000 0011 0010 0032h
+0.5°C 0000 0000 0000 0001 0001h
0°C 0000 0000 0000 0000 0000h
-0.5°C 1111 1111 1111 1111 FFFFh
-25.0°C 1111 1111 1100 1110 FFCEh
-55.0°C 1111 1111 1001 0010 FF92h

zur info byte 7 ist immer 10h nur bei dir nicht?

Note that the COUNT PER °C register is hard-wired to
16 (10h)

sind deine angaben in HEX oder dezimal ?
aber bit 7 muss 10H (dezimal 16) sein.

prüfe das mal bitte und sende mal den code zu als zip!

sebastian

Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
NACHTRAG :

ändert sich was an deinem code bei temperaturwechsel ?
wenn nicht dann könnte es sein das du hier die Seriennummer vom Chip
darstellst oder so.

prüfe das mal bitte

Autor: Hiorica (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

es kommen keine Änderung, wenn sich die Temperatur ändert. Leider
verstehe ich den Code von Peter noch nicht so ganz. Die Temperatur in
0.5 Schritten klappte damals soweit.

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Hatte ich mir fast gedacht.
Warum eigentlich 0.1 grad ?
Ich habe 20 Sensoren auf eine metall Platte geklebt.
Alle ausgelesen und Werte von - + 2 grad erhalten.
Die sensoren haben auch leichte eigenerwärmung.
Für mein Projekt weiter oben hier im forum (Bilder mit gelben gehäuse)
habe ich von den 20 Sensoren die besten zwei genommen.  Ich guck mal
deinen Code heute Abend durch.

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja es geht mir nicht um das genauere messen. Das bekomme ich mit den
DS18S20 nie hin, ich will nur das die Anzeige in 0.1 Schritten sich
ändert.

Soweit ich das nun verstehe, ist das wirklich die ID vom Chip die ich
auslese.

Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ich habe was angepasst. die anderen id´s wurden nicht gelesen.
es müssen alle 9 byte gelesen werden.

void read_meas( unsigned char *s )
{
    uchar id[8], diff;
    uchar i;
    uint temp;

    for( diff = SEARCH_FIRST; diff != LAST_DEVICE; ) {
      diff = w1_rom_search( diff, id );

      if( diff == PRESENCE_ERR ) {
      sprintf( s, "no Sensor Found" );
      return;
      }

      if( diff == DATA_ERR ) {
      sprintf( s, "bus error" );
          return;
      }

      if( id[0] == 0x28 || id[0] == 0x10 ) {           // temperature sensor  //prüfung ob Ds1820 Version S oder B
          w1_byte_wr( READ );                          // read command
          temp = w1_byte_rd();                         // low byte            // ID[0] Bit 0 lesen und in temp ablegen
          temp |= (uint)w1_byte_rd() << 8;             // high byte           // ID[1] bit 1 lesen und an temp anbinden MSB + LSB
          if( id[0] == 0x10 )                          // 9 -> 12 bit         // prüfen ob 9 oder 12 Bit sensor (wie oben) du hast 10
            temp <<= 3;

      id[2] = w1_byte_rd();      //id[2] einlesen
      id[3] = w1_byte_rd();      //id[3] einlesen
      id[4] = w1_byte_rd();      //id[4] einlesen
      id[5] = w1_byte_rd();      //id[5] einlesen
      id[6] = w1_byte_rd();      //id[6] einlesen
      id[7] = w1_byte_rd();      //id[7] einlesen
      id[8] = w1_byte_rd();      //id[8] einlesen

      unsigned char temp[20];
      sprintf( temp, "%2X-%2X-%2X-%2X-%2X", id[0], id[1], id[2], id[3], id[4] );  // ausgabe vorbereiten
      lcd_string_xy( temp, 0, 1 );                // display ausgabe zeile 1
      sprintf( temp, "%2X-%2X-%2X-%2X", id[5], id[6], id[7], id[8] );             // ausgabe vorbereiten
      lcd_string_xy( temp, 0, 2 );                                                // display ausgabe zeile 2

//          sprintf( s, "%4d.%01d C", temp >> 4, (temp << 12) / 6553 ); // 0.1øC
      }
    }
}


Autor: Sebastian Albrecht (xxlxx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hiorica schrieb:

> Soweit ich das nun verstehe, ist das wirklich die ID vom Chip die ich
> auslese.

nein du hast ID[0] bis [id8] nie eingelesen.
Du hast ID oben definiert aber dann nie werte da hin geschrieben.
die temp werte liegen in der Variable temp.

viel spaß beim bauen ...

NACHTRAG nach 10 minten denken ....

kann es sein das der code von dir aus zwei codes zusammengeschmissen
ist?
du legst die Variable "ID" fest. und fragst dann ab ob ID[0] 10 oder 28
ist. Ohne aber vorher den chip zu lesen und ID[0] zu befüllen?
wenn ich richtig liegen sollte das du code zusammengeschmissen hast dann
sollte man den ganzen code berichtigen. aktuell ist es nur zufall das
der code geht, weil ID[0] mit 10 gefüllt ist ...

:-)

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

der Code ist Original von Peter. Ich habe es nur für meine Zwecke auf
ein LCD umgeschrieben.

Die Werte für ID werden in der Funktion w1_rom_search( diff, id )
beschrieben. Gibt es vielleicht ein besser Beispiel?

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ja aber Peter ließt nur bit 0 + Bit 1 ein.
Teste mal mein Code.

Viel Spaß

Autor: stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

w1_rom_search( diff, id ) ließt nur die ID ein.
das Scratchpad wird nicht von peter komplett gelesen.
Sebastian hat recht der Code sieht ganz gut aus.

grüße
stefan

Autor: Hiorica (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Vielen Dank, es funktoniert nun. Bekomme nun das richtige Scratch pad.

Autor: sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bitte ...

Autor: malptech (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo.

hab mich jetzt im Forum so durchgelesen aber nichts gefunden, was man
für einen PIC 18F4550 verwenden könnte. könnte jemand vielleicht codes
bereitstellen.

ich versuche derzeit über ds1820 treiber mit vorgefertigten Funktionen
den Befehl für eine Temperaturmessung zu geben, doch mein µC hängt sich
auf dabei.
        sensor_count = 0;

        if ( DS1820_FindFirstDevice() )
        {
            do
            {
                // Die Rohtemperatur des DS18B20 erhalten (Aufloesung 1/256°C)
                temperature_raw = DS1820_GetTempRaw();

                // Konvertiere die Rohdaten in ein String fuer die Ausgabe
                DS1820_GetTempString(temperature_raw, temperature);

                // Temperatur als Float-Werte erhalten
                temperature_float = DS1820_GetTempFloat();

               // Ausgabe ueber USB-RS232 emulator an PC
/*                putsUSART("Sensor %d: %s°C (temperature_float = %f), temperature_raw = %ld)\n\r",
                       sensor_count,
                       temperature,
                       temperature_float,
                       temperature_raw);
                */
                putsUSART("TEST\n");
                sensor_count ++;
            }
            while ( DS1820_FindNextDevice() );

            sensor_count = 0;
        }


Ich habe versucht über Matlab mir den String "Test" ausgeben zu lassen,
aber offensichtlich kommt er gar nicht erst ins if- rein.

2. wie kann ich dem Sensor (ohne die Treiber zu verwenden) befehlen,
eine Messung durchzuführen?

Autor: malptech (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich schätze dass es am delay liegt, weil er den PIC abschaltet. die
verbindung über USB wird damit auch unterbrochen. wie könnte man das
noch machen, ohne ein delay zu benutzen.

Danke im Voraus.

Lg,
alptech

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke mal du bist falsch hier. In diesem Beitrag geht es immer um
atmega CPU's.
Ich habe hier auch schon viel getippt aber bei deinem Problem kann ich
dir nicht helfen.

Sebastian xxlxx

Autor: malptech (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wo finde ich den was. ich habe schon wie wild im forum rumgesucht, aber
bisher nichts gefunden. oder wo platziere ich mein frage.

lg,

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuche doch mal teile von deinem grundcode zu suchen.
Ich denke mal du hast fertige Teile genommen.
Wenn du dann im Forum was findest - schliese sich Diesem Beitrag an.
Dein Thema ist sehr komplex USB ds1820 + pic.
Für die ds1820 gibt es gute pdf beim Hersteller.
Bekommst du eine datenverbundung hin?
Daten vom pic zum pc senden ? Wenn ja dann ccersuche dir doch einen code
helper zu bauen.
Jeder step eine Ausgabe und an jeder Position was anzeigen. Dann siehst
du schnell wo der Fehler liegt. Ich mache das oft mit nur einer LED. 1 x
blinken = in der Schleife usw.

Viel spaß

Sebastian xxlxx

Autor: malptech (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
verbindung zum pc funktioniert. doch wenn ich die fertigen funktionen
für den ds1820 aufrufe hängt es sich auf, die leds blinken dann nicht
mehr.

ich probier es mal so wie du es sagst. danke.

lg,
alptech

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was mir noch einfällt : ein ds1820 kann auch falsch angeschlossen sein.
Wie versorgst du ihn ? Hast du einen oszi? Verlass dich nicht auf
fertigen Code. Ich denke auch dein Code muss wie beim atmega an die
Hardware angepasst werden.

Sebastian
Xxlxx

Autor: malptech (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo.
ist alles richtig angeschlossen. hab jetzt auch den code fürs abrufen
der temperatur. ich kriege auch werte in den PIC geschrieben, doch wie
gebe ich die aus. die usb-verbindung zum PIC funktioniert seit dem
aufrufen der Temperatur nicht mehr. kann man mit dem PIC18F4550 an eine
R232 gehen und dann von hier mit einem USB-Adapter zum PC.

hier ist der Code für die USB-Ansteuerung:
// USBTasks()
// "Service loop for USB tasks."
void USBTasks(void)
{
    /*
     * Servicing Hardware
     */
    USBCheckBusStatus();                    // Must use polling method
    if(UCFGbits.UTEYE!=1)
        USBDriverService();                 // Interrupt or polling method

    #if defined(USB_USE_CDC)
      CDCTxService();
    #endif
}

// High priority interrupt vector
#pragma code InterruptVectorHigh = 0x08
void InterruptVectorHigh (void)
{
  _asm
    goto InterruptHandlerHigh        //jump to interrupt routine
  _endasm
}

// High priority interrupt routine
// Hier Behandlung von Trigger- und Timer-Interrupt
#pragma code
#pragma interrupt InterruptHandlerHigh
.
.
.
// LED-Blinken zur USB-Statusanzeige
// beide an: "Attached"
// Nur RC0 an: "Powered"
// Nur RC1 an: "Default"
// Nur RC0 blinkt: "Address"
// Nur RC1 blinkt: "Detached"
// Abwechselndes Blinken: "Configured" (funktionsfähiger Zustand)

Im moment leuchten beide LEDs.

Lg,
alptech

Autor: malptech (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:

Ich habe einen Oszi an dem 1-wire-bus angeschlossen. dabei habe ich
gemerkt, dass der bus nie auf 0 gezogen wird. wenn ich den ds1820
rausnehmen, sehe ich die flanken usw. aber mit dem ds1820 wird es nur
auf 5V-480mV runter gezogen. offenbar verhindert er dass die leitung
komplett auf 0 gezogen wird. warum ist das so?

angeschlossen habe ich (wie im Datenblatt steht) Gnd-> Gnd, mittleren
Pin (DQ)-> Port des PIC und den VDD-> 5V.

Bin für jede Hilfe dankbar. Lg,
malptech

Autor: teo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich habe den Code von Peter aus dem ersten Post eingebunden und zum
Laufen bekommen - allerdings sind die angezeigten Werte etwas mysteriös:
Bei einem Sensor bekomme ich die Zahl "10.6250" angezeigt, welche auch
bei Temperaturänderungen gleich bleibt - ich gehe davon aus, dass dieser
Sensor kaputt ist (?), denn:
Zwei andere liefern "3.xxx", wenn ich sie einsetze und sinken dann
langsam auf exakt "3.000".

Hat jemand eine Idee, was hier schief läuft (denn hier ist es definitiv
wärmer als 3 Grad :-))?

Ich benutze einen DS1820 (ohne S, Jahre altes Sample) an einen ATmega8
(16 MHz Quarz). VDD ist direkt verbunden, also kein Parasite Power. Als
Pullup verwende ich einen 5kOhm-Widerstand (2x 10kOhm), da ich 4,7kOhm
nicht parat habe. Könnte hier die Ursache liegen? Oder klingt das eher
nach einem Software-Fehler?

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hört sich an wie software fehler.
pullup ist unkritisch.
hast du ein display oder wie machst du die ausgabe ?
versuche doch mal das scratchpad in Hex zu lesen.
es kann sein das du da einfach die falschen hexwerte nimmst.
ich habe damit viel gebaut und code selber geschrieben.
ließ mal beitrag von mir 16.2.2011 da hatte einer glaub ich auch so ein
problem. ich kann dir nur das pdf vom hersteller empfehlen da steht drin
wie sich das scratchpad zusammen setzt. also viel erfolg

Autor: ede (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuche seit Stunden die Datei 1wire.zip zum laufen zu bringen. Die
Verschachtelung ist ein Alptraum. Es ist kaum was Beschriftet. Ich
könnte heulen.
Im Main wird auf "#include "main.h" "hingewiesen. im "main.h" wird auf:
#include "1wire.h"
#include "delay.h"
#include "tempmeas.h"
#include "timebase.h"
#include "uart.h"
hingewiesen und zu jeder header datei exestiert eine .c datei. Ein
Alptraum. Das AVR Studio erkennt die .c Dateien nicht obwohl ich diese
ins Verzeichnis kopiert habe. Habe versucht alles in eine main zu
stopfen aber nun is das ganze kommplett unübersichtlich.
Hat jemand eine Version die auch mit AVR Studio 5.0 geht oder ein Tip
warum die Dateien trotz #include Befehl nicht erkannt werden.

Danke im vorraus

Software: AVR Studio 5.0
Programmiersprache: C
IC: Atmega16
Board: Pollin Eva Board v.2.01

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich habe inzwischen eine 1wire Lösung die aus ca 8 Funktionen besteht
und man kann sie einfach in die Main kopieren ohne Zusatz Daten.
Leider kann sie nur einen Sensor pro Portpin.
Reicht dir das ?

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was soll der Unsinn alles in die Main zu kopieren? Das ist Unsinn.
Einfach die .c Dateien dem Projekt hinzufügen und kompilieren. Fertig.

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Was soll der Unsinn alles in die Main zu kopieren? Das ist Unsinn.

wer war hier gemeint ? ich ?

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alle die sowas machen sind natürlich gemeint.

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Alle die sowas machen sind natürlich gemeint.

Ein Code der nur 50 Zeilen hat wird doch in die Main.c gehören.
Warum sollte ich so etwas auslagern ?

Autor: ede (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

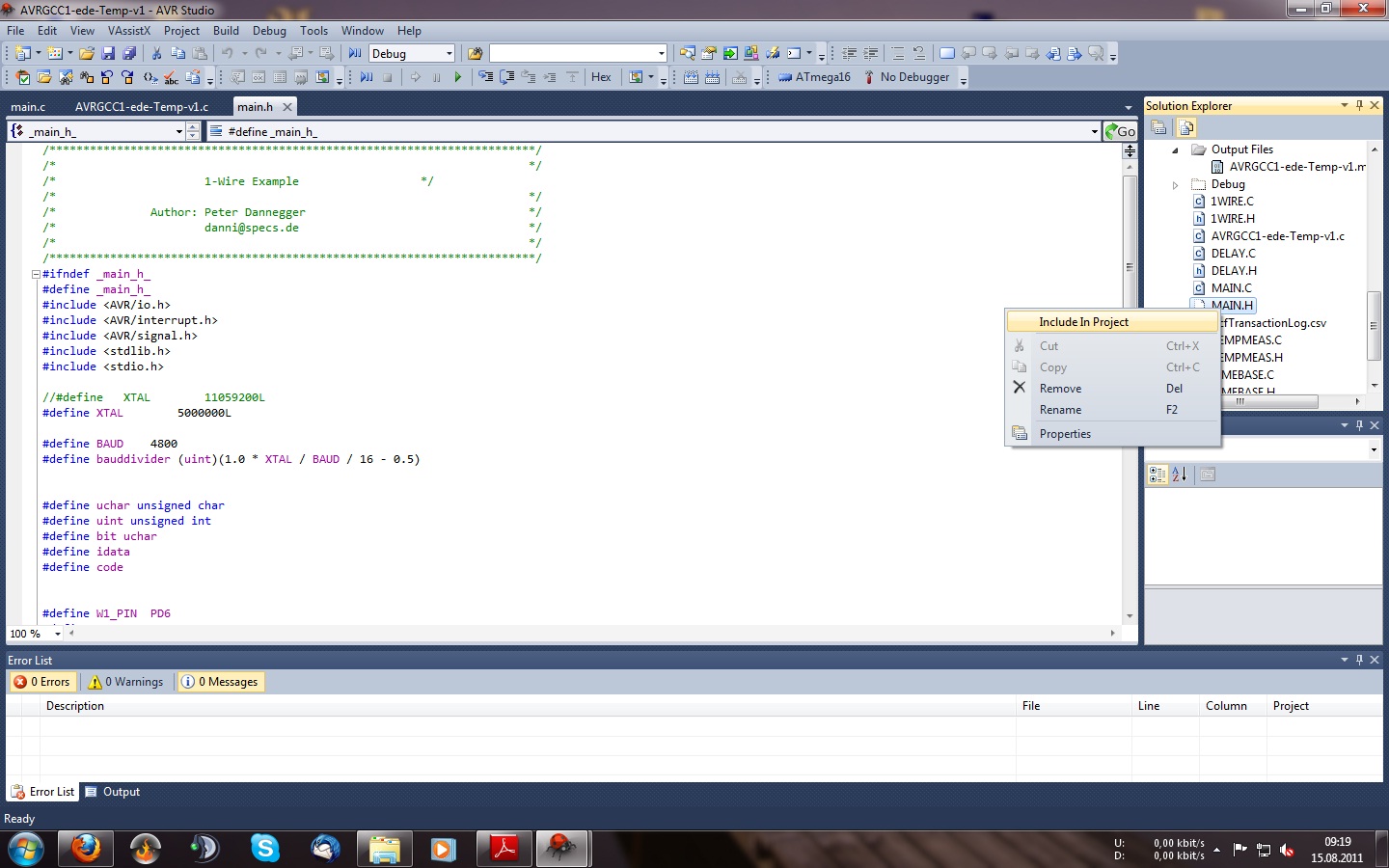

Hab den Fehler gefunden. Es lag an dem Programm AVR Studio 5.0.
Die Verschachtelung wird in das Projekt nicht aufgenommen wenn man die
zusatz Header Dateien (.h) in das verzeichnis kopiert und im Programm
#include .... eingibt.
In dem "Solution Explorer" Fenster (rechtses extra Fenster) muss man
erst auf "Show all files" klicken und dann unter "Output files" die
ganzen .h dateien mit rechter maus taste ins Projekt hinzufügen. Schwups
es wird alles gefunden und ausgeführt.
Würde mich trotzdem über eine einfachere Lösung freuen. Möchte nur den
einen Temp. Sensor zum laufen bringen und danach versuchen die
Funktionsweise zu erkunden.
MfG ede

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal ne Frage an alle Temperaturmesser: Ich benutze auch die hier
veröffentlichten Routinen, um 3 Sensoren auszulesen, die mit maximal 15
Meter langen Zwillingslitzen im parasite power Modus angeschlossen sind.
Normalerweise funktioniert dies auch wunderbar. Ich starte alle 20
Sekunden eine Konvertierung. Das geht meist gut, aber so etwa alle 3-15
Minuten bekomme ich nach einer Messung von allen drei Sensoren den Wert
85 °C zurück. Also wie nach dem Start, bevor eine Messung eingeleitet
wurde. Ich habe schon mit dem Pullup-Widerstand experimentiert von 1
kOhm bis 3,3 kOhm - aber immer das selbe. Auch das Timing der Funktionen
w1_reset(), w1_rom_search() und w1_bit_io() habe ich leicht geändert -
ebenfalls ohne Erfolg. Auch habe ich die Wartezeit zwischen der
Initialisierung der Messung und dem Auslesen des Scratchpads bis zu 2
Sekunden verlängert. Auch ohne Erfolg.

Hat jemand ähnliche Probleme oder eine Idee, woran das liegen könnte?
Lassen sich bei euch alle Sensoren immer fehlerfrei auslesen? Ich bin
etwas ratlos. Dass immer ALLE 3 Sensoren hin und wieder 85 Grad
zurückmelden ist seltsam, denn dann muss es doch eigentlich ein
systemisches Problem sein und kann keine Störung bei der Übertragung
sein.

Danke schon vorab für spannende Ideen oder Kommentare! :-)
Tschö, Volker

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ede schrieb:
> Würde mich trotzdem über eine einfachere Lösung freuen. Möchte nur den
> einen Temp. Sensor zum laufen bringen und danach versuchen die
> Funktionsweise zu erkunden.

Hallo

diesen code verwende ich.
Hier die Grundlage :

http://www.mikrocontroller.net/attachment/highlight/20338


//***************************************************************
//************ T E M P E R A T U R - S E N S O R ****************
//***************************************************************

//Reset 1-Wire-Bus
//-------------------------------------------------------------
unsigned char ow_reset(void)
{
  uint8_t stat;

  DDRC = 0xff;      //PortC auf Ausgang
  PORTC = 0x00;      //PortC = "Low"
  delay1(151);        //480us warten
  DDRC = 0x00;      //PortC auf Eingang
  stat = PINC;
  delay1(29);
  return(stat);
}

//Bit auf 1-Wire schreiben
//-------------------------------------------------------------
void write_bit(char bit)
{
  DDRC = 0xff;      //PortC auf Ausgang
  PORTC = 0x00;      //PortC = "Low"
  if(bit==0) delay1(30);  //30 us warten
  if(bit==1)
  {
    delay1(1);
    PORTC = 0xFF;
    delay1(30);
  }
  DDRC = 0x00;      //PortC auf Eingang
}

//Byte auf 1-Wire schreiben
//-------------------------------------------------------------
void write_byte(char val)
{
  unsigned char i;
  unsigned char temp;

  for(i=0;i<8;i++)
  {
    temp = val >> i;
    temp &= 0x01;
    write_bit(temp);
  }
  delay1(15);
}

//Bit von 1-Wire lesen
//-------------------------------------------------------------
unsigned char read_bit(void)
{
  uint8_t bitstat;

  DDRC = 0xff;      //PortC auf Ausgang
  PORTC = 0x00;      //PortC = "Low"
  delay1(0);
  DDRC = 0x00;      //PortC auf Eingang
  bitstat=PINC;
  return(bitstat);
}

//Byte von 1-Wire lesen
//-------------------------------------------------------------
unsigned char read_byte(void)
{
  unsigned char i;
  unsigned char value = 0;
  for(i=0;i<8;i++)
  {
    if(read_bit()) value|=0x01<<i;
    delay1(15);
  }
  return(value);
}

//Temperatur auswerten
//-------------------------------------------------------------
void get_temperatur(void)
{
  char get[10],i;
  unsigned char temp_lsb,temp_msb;
  int k;
  unsigned char negative;

  ow_reset();        //Reset
  write_byte(0xCC);    //Skip Rom
  write_byte(0x44);    //Convert T

  delay1(15);
  ow_reset();        //Reset
  write_byte(0xCC);    //Skip Rom
  write_byte(0xBE);    //Read Scratchpad
  for(k=0;k<9;k++){get[k]=read_byte();}

  temp_msb = get[1];
  temp_lsb = get[0];


  negative = 0;
  i = (temp_msb << 8) + temp_lsb;
  if (i < 0)
    {
    negative = 1;
    i = -i;
    }
  i = (i * 10) / 16;
  if (negative == 1) i = -i;

  Transmit_string_to_LCD((LCD_DDRAM_Line_1+0),"101");

  /*if(temp_msb<=0x80){temp_lsb = (temp_lsb/2);}
  temp_msb = temp_msb & 0x80;
  if(temp_msb>=0x80){temp_lsb = (~temp_lsb)+1;}
  if(temp_msb>=0x80){temp_lsb = (temp_lsb/2);}
  if(temp_msb>=0x80){temp_lsb = ((-1)*temp_lsb);}*/

}

//*************************************************************************************************
//*************************************************************************************************

void main(void)
{
 get_temperatur();
}


Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Volker U. schrieb:
> Hat jemand ähnliche Probleme oder eine Idee, woran das liegen könnte?

Hi

85 grad kommt ja oft vor. Ich habe im haus ca 20 sensoren. und hatte
dieses problem sehr oft. ich habe dann 3 adern 5V - Ground - Daten
gemacht. der fehler war weg. kannst du aber testen. hänge doch in 15
metern einfach 3x1,5V Zellen dran um erstmal zu prüfen. Was für kabel
benutzt du ( mm²)?
ich habe netzwerkkabel - Telefonkabel verdrillt genommen.

grüße
Sebastian

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Sebastian!

Vielen Dank für deine Hinweise! Erstmal beruhigt es mich, dass das
Problem nicht nur bei mir auftritt.

sebastian xxlxx schrieb:
> 85 grad kommt ja oft vor. Ich habe im haus ca 20 sensoren. und hatte
> dieses problem sehr oft. ich habe dann 3 adern 5V - Ground - Daten
> gemacht. der fehler war weg. kannst du aber testen. hänge doch in 15
> metern einfach 3x1,5V Zellen dran um erstmal zu prüfen.

Ja, ich hatte auch schon die Vermutung, dass es mit der Beschaltung über
Parasite Power zusammenhängt.

> Was für kabel benutzt du ( mm²)?

Leider muss ich ein sehr dünnes Spezialkabel verwenden, da die Leitung
auf Putz über Wände geht und nicht groß auffallen darf. Daher habe ich
eine hochflexible Zwillingslitze mit 2 x 0,14 mm² (Spezialkabel von
Klasing) genommen, die auch nicht verdrillt ist. Der Schleifenwiderstand
des Kabels beträgt bei 15 Meter Anschlusslänge (also 30 m Kabellänge)
ca. 5 Ohm. Der Widerstand kann hier also keine Rolle spielen. Kämen noch
elektromagnetische Störungen in Frage.

Was die Störungen betrifft, gibt es aber ein sehr gewichtiges Argument
dagegen: Wenn Störungen auftreten würden, warum dann nur beim
Konvertierungskommando (CONVERT_T) und niemals beim Auslesen des
Scratchpads? Das Auslesen des Scratchpads mit 9 Bytes ist doch viel
aufwändiger und störanfälliger als das kurze CONVERT_T-Kommando! Ich
habe aber noch NIEMALS einen CRC-Fehler gehabt! Und das spricht
erheblich gegen irgendwelche Störungen als Ursache der Probleme.

Prüfst du auch die CRC-Summe, oder liest du nur die Temperaturwerte aus?

Ich denke, es hat nur was mit der Parasite Power zu zun und nicht mit
den Kabeln. Ich fürchte, es ist ein systemischer Fehler in den Sensoren,
da ja wohl alle das gleiche Problem haben.

Gruß, Volker

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi

ja das mit dem kabel sollte kein problem sein. teste doch mal das mit
dem power. so musst du erstmal kein kabel verlegen wenn du 3x1,5V Zellen
nimmst. Das sollte reichen ging ja bei mir auch :-)

aus dem Datenbaltt : The power-on reset value of the temperature
register is +85°C.

was ich auch schon hatte : bei temperaturen um 10-40 grad war alles ok.
alles was über 40 grad lag zeige der sensor 85 grad an. da reicht die
power nicht aus. 5V an den sensor und schon ging es wieder.

viel spaß

und berichte über deine ergebnisse

sebastian

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sebastian xxlxx schrieb:
> ja das mit dem kabel sollte kein problem sein. teste doch mal das mit
> dem power. so musst du erstmal kein kabel verlegen wenn du 3x1,5V Zellen
> nimmst. Das sollte reichen ging ja bei mir auch :-)

Joa, aber bei allen drei Sensoren einen Batterieklotz dranhängen ist
auch keine besonders elegante Lösung ;-). Die Sensoren sollen ja nicht
groß auffallen. Aber zum Testen ist das auf jeden Fall mal eine
Maßnahme. Im Notfall muss ich eben damit leben, dass nicht jede
Konvertierung okay ist. Ich mache es auch jetzt schon so, dass ich, wenn
alle drei Sensoren +85,0°C melden, die Werte verwerfe und sofort eine
erneute Konvertierung einleite. Meist klappt das dann auch sofort beim
nächsten Mal.

> was ich auch schon hatte : bei temperaturen um 10-40 grad war alles ok.
> alles was über 40 grad lag zeige der sensor 85 grad an. da reicht die
> power nicht aus. 5V an den sensor und schon ging es wieder.

Ich habe einen Sensor mal zum Testen in einen Kochtopf gehängt und im
Wasser gekocht. Da gab es keine Probleme bis 100°C. Begeisternd ist
wirklich die hohe Genauigkeit der Sensoren. Diese ist bei mir deutlich
höher als im Datenblatt angegeben. Ich löse auf 0,1°C auf und die
Temperatur ist von 0 bis 100 Grad etwa auf 0,2°C genau. In meinem
kochenden Wasser wurden bei geschlossenem Topfdeckel und nach einigen
Minuten Kochen exakt 100,0 Grad angezeigt. Damit hatte ich absolut nicht
gerechnet! Und im Eiswasser wurden exakt 0,0° angezeigt. Die Genauigkeit
entschädigt allemal für die kleinen Fehler.

> viel spaß
> und berichte über deine ergebnisse

Vielen Dank! Das werde ich tun!
Tschaui, Volker

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sodele, das Problem ist gelöst!!! Mein System läuft seit mehreren
Stunden ohne eine einzige Fehl-Konvertierung! Und Schuld war (wie so
oft) nicht die Hardware, sondern die Software.

Unsere ganzen Vermutungen waren völlig richtig: Es hatte nichts mit
Störungen auf der Leitung zu tun, sondern lediglich mit einem nicht
korrekt verarbeiteten CONVERT_T Kommando und mit falscher Parasite
Power.

Die Hersteller-Dokumentation ist in dem Punkt leider etwas unzureichend.
Und so ist mal wieder nicht der Hardware-Produzent schuld, sondern der
Software-Entwickler. Die Parasite Power muss SOFORT nach dem CONVERT_T
Kommando geschaltet werden. Da darf man keine 10 us warten. Im
vorliegenden Fall wird sie in der Funktion start_meas() in tempmeas.c
geschaltet. Das ist aber VIEL zu spät, weil zwischen der Übertragung des
letzten Bit von CONVERT_T (0x44) und dem Schalten des Ausgangs auf High
viel zu viel Zeit vergeht!

Die Parasite Power muss schon in der Funktion w1_bit_io() in 1Wire.c
geschaltet werden. Und zwar sofort nach der Übertragung des letzten Bit
zur Konvertierung. Da darf nicht vorher erst wieder der Ausgang
hochohmig geschaltet und noch zahlreiche weitere Operationen ausgeführt
werden.

D.h. die Funktionen w1_bit_io(), w1_byte_wr() und w1_rom_search() müssen
modifiziert werden.

w1_bit_io() könnte so aussehen:
uchar w1_bit_io( bit b, bit pull )
{
  cli();
  W1_DDR |= 1<<W1_PIN;
  DELAY( DELAY_US( 2 ));
  if( b )
    W1_DDR &= ~(1<<W1_PIN);
  DELAY( DELAY_US( 10 - 2 ));
  if( (W1_IN & (1<<W1_PIN)) == 0 )
    b = 0;
  DELAY( DELAY_US( 60 - 10 ));
  if( pull ) {
    W1_OUT |= (1<<W1_PIN);
    W1_DDR |= (1<<W1_PIN);
  } else
    W1_DDR &= ~(1<<W1_PIN);
  sei();
  return b;
}

Wenn das "pull"-Flag True ist, wird der W1_PIN nicht erst hochohmig
geschaltet, sondern sofort auf Ausgang und auf High, damit die Parasite
Power anliegt. Zu beachten ist auch, dass ich das Timing DELAY_US()
etwas verändert und den Spezifikationen besser angenähert habe.

w1_byte_wr() ist natürlich entsprechend zu modifizieren:
uint w1_byte_wr( uchar b )
{
  uchar i = 8, j;
  bit cnv = (b == CONVERT_T);
  do {
    j = w1_bit_io( b & 1, cnv && i == 1 );
    b >>= 1;
    if( j )
      b |= 0x80;
  } while( --i );
  return b;
}

Wurde ein CONVERT_T Kommando abgesetzt, wird beim letzten zu
übertragenden Bit (i == 1) das "pull"-Flag gesetzt.

Alle weiteren Aufrufe von w1_bit_io() müssen jetzt natürlich um den
zweiten Parameter (das "pull"-Flag) ergänzt werden, das dann immer auf
"0" steht. Diese Aufrufe finden nur noch in w1_rom_search() statt:
uchar w1_rom_search( uchar diff, uchar idata *id )
{
  uchar i, j, next_diff;
  bit b;

  if( w1_reset() )
    return PRESENCE_ERR;      // error, no device found
  w1_byte_wr( SEARCH_ROM );      // ROM search command
  next_diff = LAST_DEVICE;      // unchanged on last device
  i = 8 * 8;          // 8 bytes
  do {
    j = 8;          // 8 bits
    do {
      b = w1_bit_io( 1, 0 );      // read bit
      _delay_us(2);
      if( w1_bit_io( 1, 0 ) ){      // read complement bit
        if( b )          // 11
          return DATA_ERR;      // data error
      } else {
        if( !b ){        // 00 = 2 devices
          if( diff > i ||
              ((*id & 1) && diff != i) ){
            b = 1;        // now 1
            next_diff = i;      // next pass 0
          }
        }
      }
      w1_bit_io( b, 0 );           // write bit
      *id >>= 1;
      if( b )          // store bit
        *id |= 0x80;
      i--;
    } while( --j );
    id++;          // next byte
  } while( i );
  return next_diff;        // to continue search
}

Bei mir konvertiert er nun schon stundenlang ohne einen einzigen Fehler.
Und das mit 3 Sensoren an insgesamt 30 Meter langen, unverdrillten und
unabgeschirmten Leitungen, die quer durch die Gegend laufen. Selbst ein
kräftiges Gewitter, das vorhin war, konnte da nix stören!

Nun ist meine Begeisterung für den DS18S20 wirklich komplett :-).

Tschö, Volker

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Perfekt & super erklärt !!!

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sebastian xxlxx schrieb:
> Perfekt & super erklärt !!!

Danke, es freut mich, wenn ich hilfreich sein konnte :). Ich habe
übrigens in mittlerweile 24 Stunden nur einmal einen
Konvertierungsfehler gehabt. Dies war aber kein 85-Grad-Fehler, sondern
ein DATA_ERR in w1_rom_search(). Beim Lesen des Complement Bits ist wohl
was schief gelaufen. Aber ich denke, bei 10000 Lesevorgängen darf ruhig
mal ein Fehler auftreten ;-). Das ist schon enorm wenig.

Übrigens habe ich nochmal ins Datenblatt geschaut und festgestellt, dass
Maxim sehr wohl exakte Angaben über das Pullup macht! Dort steht:

Time to Strong Pullup On (Start Convert T Command issued): 10 us.

10 us sind also maximal erlaubt zwischen CONVERT_T und dem Pullup am
Ausgangs-Pin. Mein Controller läuft "nur" mit 4 MHz. D.h. jeder
Taktzyklus ist 0,25 us lang. Nach CONVERT_T dürfen also bis zum Pullup
nur 40 Taktzyklen vergehen. Und das war bei 4 MHz mit dem "alten" Code
von Peter Dannegger nicht gewährleistet. Wenn man den Controller mit 8
oder 10 MHz taktet, tritt das Problem vermutlich nicht auf.

Grüßle, Volker

Autor: Beks (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bekomme beim kompilieren immernoch diese Fehler, hab mir den Beitrag
hier schon 5 mal durchgelesen. Ich weiß nicht was ich machen soll. Was
führt zu dem Fehler?
../TEMPMEAS.C:37: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:37: error:   initializing argument 1 of 'int sprintf(char*, const char*, ...)'
../TEMPMEAS.C:38: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:38: error:   initializing argument 1 of 'void uputs(char*)'
../TEMPMEAS.C:45: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:45: error:   initializing argument 1 of 'int sprintf(char*, const char*, ...)'
../TEMPMEAS.C:46: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:46: error:   initializing argument 1 of 'void uputs(char*)'
../TEMPMEAS.C:47: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:47: error:   initializing argument 1 of 'int sprintf(char*, const char*, ...)'
../TEMPMEAS.C:48: error: invalid conversion from 'unsigned char*' to 'char*'
../TEMPMEAS.C:48: error:   initializing argument 1 of 'void uputsnl(char*)'

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo


Welche Version benutzt du ???
4 oder schon 5.

Autor: Beks (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
avr studio 4

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

4 nutze ich auch. Bei nur ging es sofort.
Ich meine schon einmal etwas gelesen zu haben das das ".C" am Ende der
Datei klein sein muss damit der Code richtig erkannt wird.
Leider kann ich dir da aber auch nicht weiterhelfen.
Gib doch mal den output in die Suche ein.

Sebastian

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also normalerweise sollte die implizite typkonvertierung von unsigned
auf signed char kommentarlos erfolgen. Vielleicht hilft ja ein
expliziter cast. Also vor die variable s überall ein (signed char *)
setzen?!

Gruß, volker

Autor: DirkB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da wird aber kein (signed char *) erwartet sondern ein (char *).

Normalerweise sollte das kein Fehler sonder eine Warnung sein.
Mal die Compileroptions anschauen.

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
(char *) und (signed char *) sind das selbe. Normalerweise ist (char *)
immer vorzeichenbehaftet, es sei denn, es wurde anders deklariert.
printf erwartet einen zeiger auf einen vorzeichenbehafteten string. Du
hast aber recht, dass das höchstens eine warnung erzeugen sollte.

Autor: DirkB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Volker U. schrieb:
> Normalerweise ist (char *)
> immer vorzeichenbehaftet, es sei denn, es wurde anders deklariert.

Du schreibst es ja selber, man kann char (per Compileroption) auch
anders deklarieren. Dann ist dein (signed char *) aber falsch. Das (char
*) aber richtig.

Da wird ein char* verlangt, also kommt auch nur ein (char *) als cast in
Frage.

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
DirkB schrieb:
> Da wird ein char* verlangt, also kommt auch nur ein (char *) als cast in
> Frage.

Aber nicht, wenn (char *) aus irgendeinem grund als unsigned umdefiniert
wurde, wie du ja selbst schriebst. Dann wäre (char *) falsch, weil
printf immer einen signed erwartet. Es sei denn, man hat auch seine
printf-funktion umdefiniert, wovon ich aber mal nicht ausgehe! Die
diskussion ist aber akademisch, weil im vorliegenden fall aller
wahrscheinlichkeit nach beides richtig wäre. (char *) ebenso wie (signed
char *).

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Das wird beks nicht weiter helfen. Er nimmt den Code von der Seite hier
und bekommt diesen Fehler. Da der Code ob Char hin oder her bei den
anderen und mir geht. Muss wohl etwas bei den Optionen nicht stimmen.
Oder ?

Sebastian

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo du recht hast, hast du recht, sebastian. :-)

Ich benutze winavr und nicht avr studio. Das wäre vielleicht nochmal ne
maßnahme: Winavr, "programmers notepad" und dann ein nativ generiertes
makefile... dann klappt es auch mit dem übersetzen. ;-)

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich nutz Avr Studio 4.

@ Beks kannst du den Code mal gezippt schicken?
Bzw. Welchen Code von der Seite hier nutzt du. Hier gibt es viele Files
inzwischen.

Sebastian.

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falls ihr die Ursache findet, bitte hier posten! Könnte für andere ja
auch interessant sein...

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hier meldet sich Beks nicht mehr ...
erst frage stellen und dann weg sein ...
wie schade ...

:(

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja, ohne fleiß kein preis. Das muss der gute wohl noch lernen. Bei der
heutigen jugend muss ja alles immer sofort klappen, sonst wirds
hingeschmissen. Da ist man dann allerdings in der elektro- und
softwaretechnik ganz falsch, weil man nur misserfolge erntet. ;-)

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie jetzt :) grinse gerade da ich 24 Jahre bin.
Aber ein Vollblut Elektroniker & It Mensch im Beruf.
Und dieses Forum hier ist echt Klasse!

Habe gerade meine erste heizungssteuerung gebaut.
Wärmepumpe + Solar Kopplung und alles mit einem atmega.
So macht optimieren Spaß ... Den die Buderus und alpha Inotec
steuerteile hatten viele kleine Macken die ich jetzt nicht mehr habe.
Ds1820 ist da ein super Sensor!

Sebastian

Autor: Volker U. (volkeru)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
:-) Ausnahmen bestätigen die regel. Aber es ist schon so, dass natur-
aber vor allem ingenieurwissenschaften zunehmend unbeliebter wurden.
Kein wunder, wenn die kids sehen, dass man auch ganz ohne mühe viel geld
verdienen kann.

Ich habe dieses forum zu nutzen begonnen, als ich mit atmel mcs
angefangen habe. Vorher hatte ich motorola benutzt. Aber die waren käse.
Deshalb habe ich fast nur analogtechnik entwickelt.

Mein erstes projekt zum kennenlernen von atmels war eine
temperaturmessstation mit 3 sensoren ds18s20 (innen- u.
außentemperatur), lc-display, dcf-empfänger, datenspeicher,
untertemperaturwarnung und pc-ankopplung über rs232. Damit mache ich
jetzt klimadiagramme. ;-) Ganz lustig und sogar nützlich.

Hast du technische unterlagen zu dem heizungssystem gehabt? Denn aus dem
stehgreif ist es ja sicher kaum möglich, so eine anlage sinnvoll zu
regeln, oder?

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja so schlimm war das gar nicht. Die Anlage hatte ich mit meinem Bruder
geplant.
Dann erstmal so gebaut wie es sein sollte. Dann eine Wetterstation in
der Nähe gefragt um jeden Tag Daten zu bekommen. Nach ca 1 Jahr hatte
ich so viele Daten die ich auswerten konnte. Viele Daten habe ich mit
ds1820 und atmel + sd Card geloggt. Dann bemerkte ich die Fehler in der
Steuerung der wärmepumpe. Es gab Tage wo die Sonne schien aber die
Leistung im Puffer Stillstand. Eine wärmepumpe zu steuern ist gar nicht
so schwer. Es gibt 3 Sensoren ( Vorlauf - Rücklauf - Kompressor temp )
der Rest sind Pumpe und Mischer. Ich kenne meine Anlage sehr genau. Das
reine steuern war recht einfach. Was echt krass war ist eine menu
Steuerung. Ich habe ca 40 Werte im original gerät die man ändern kann.
Diese ganzen Werte mussten im atmel auch gemacht werden. So Werte wie
bei 2 grad ausen muss der Vorlauf immer laufen damit das Wasser im
ausenbereich nicht in der wärmepumpe einfriert.

Es waren ca 100 Tage Planung - 10 Tage bauen - einbauen und dem original
zuschalten ( Vorteil notsteuerung ).

War aber ein schönes Projekt für kalte Regentage :)

Es gibt da noch ein super Forum für haustechnik wo sich viele wie ich
treffen.

Meine Heizung kostet im Jahr ca 400 Euro das gleiche haus nebenan
benötigt 1400€. Da macht das sparen mehr Spaß :)

Autor: Robin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
peter dannegger schrieb:
> Die Routine muß für negative Werte leicht geändert werden.

Weiss jemand, wie man die Routine ändern muss, damit positive und
negative Werte angezeigt werden können?

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Das kann man im Handbuch sehen. Ich glaube ich hab's so gemacht.
Ist das erste Bit ff ff ff ff dann ist das plus. Ist es 00 00 00 00 dann
war's Minus. Sieht man aber anhand der Tabelle in der PDF ganz gut.
Einfach das erste Bit auswerten. Meine Routinen sind immer so aufgebaut.

Wenn es nicht klappt Schau ich mal nach.

Viel Spaß
Sebastian unterwegs vom iPhone :)

Autor: Robin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Danke für die schnelle Antwort.
Das die Bits 8 bis 15 das Vorzeichen bestimmen habe ich schon verstanden
:)

Bei 1111 1111 xxxx xxxx wäre laut dem Handbuch negativ.

Ich denke mal im Code müsste man dann in der Funktion void
read_meas(void)
etwas ändern?

Ich bin nur noch nicht dahinter gestiegen, wie ich die ersten Bits
bekomme und dann prüfen kann.

Gruß Robin

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi

es gibt in der datei tempmeas.c die leseroutine
      w1_byte_wr( READ );      // read command
      temp = w1_byte_rd();      // low byte
      temp |= (uint)w1_byte_rd() << 8;    // high byte
      if( id[0] == 0x10 )      // 9 -> 12 bit
        temp <<= 3;
      sprintf( s, "  T: %04X = ", temp );  // hex value
      uputs( s );
      sprintf( s, "%4d.%01døC", temp >> 4, (temp << 12) / 6553 ); // 0.1øC
      uputsnl( s );


diese habe ich so ersetzt :

      w1_byte_wr( READ );        // read command
      bite1 = w1_byte_rd();        // byte 1
      bite2 |= (uint)w1_byte_rd() << 8;  // high byte
    if( id[0] == 0x10 )        // 9 -> 12 bit
          bite1 <<= 3;
      bite3 = w1_byte_rd();        // byte 3
      bite4 = w1_byte_rd();        // byte 4
      bite5 = w1_byte_rd();        // byte 5
      bite6 = w1_byte_rd();        // byte 6
      count_remain = w1_byte_rd();            // byte 7
      count_per_c = w1_byte_rd();                 // byte 8
      bite9 = w1_byte_rd();        // byte 9


so lese ich alle bits ein. jetzt kann ich auswerten und spielen.

ich mache damit eine luftfeuchtemessung.

hier die ganze datei. ist aber viel formel für Wetterberechnung

#include "main.h"
#include "util/delay.h"
#include <stdio.h>

void start_meas( void ){
  if( W1_IN & 1<< W1_PIN ){
    w1_command( CONVERT_T, NULL );
    W1_OUT |= 1<< W1_PIN;
    W1_DDR |= 1<< W1_PIN;      // parasite power on

  }else{
  set_cursor(0,2);
    lcd_string( "Short Circuit !" );
  }
}

void read_meas( void )
{
  uchar id[8], diff;
  uint bite1;
  uint bite3;
  uint count_remain;
  uint count_per_c;
  uchar i;
  uchar s[30];
  float temper1;
  float temper2;
  float temp_all;
  float temp_komma;
  float muell;
  float muell1;
  char output[20];


  for( diff = SEARCH_FIRST; diff != LAST_DEVICE; ){
    diff = w1_rom_search( diff, id );


    if( diff == PRESENCE_ERR ){
  set_cursor(0,2);
    lcd_string( "No Sensor found" );
      break;
    }
    if( diff == DATA_ERR ){
  set_cursor(0,2);
      lcd_string( "Bus Error" );
      break;
    }
    if( id[0] == 0x28 || id[0] == 0x10 ){  // temperature sensor
  set_cursor(0,1);
    //lcd_string( "ID:" );

  //Wert der ID ausgeben
    //  for( i = 0; i < 8; i++ ){
    //  sprintf( (char*)s, "%02X ", id[i] );
  //  lcd_string( (char*)s );
  //  _delay_ms (500);
    //  }

      w1_byte_wr( READ );        // read command
      bite1 = w1_byte_rd();        // low byte
    bite1 |= (uint)w1_byte_rd() << 8;  // high byte
    if( id[0] == 0x10 )        // 9 -> 12 bit
        bite1 <<= 3;
      bite3 = w1_byte_rd();        // low byte
      bite3 = w1_byte_rd();        // low byte
      bite3 = w1_byte_rd();        // low byte
      bite3 = w1_byte_rd();        // low byte
      count_remain = w1_byte_rd();    // low byte
      count_per_c = w1_byte_rd();    // low byte
      bite3 = w1_byte_rd();        // low byte




    //Messwert in Grad Celsius auf LCD ausgeben
      //sprintf( (char*)s, "%3d.%01dC ", bite1>> 4, (bite1 << 12) / 6553 ); // 0.1øC
    set_cursor(0,2);
      //lcd_string( (char*)s );

      bite1 = bite1 >> 4;
    muell = bite1 - 0.25;
    muell1 = count_per_c - count_remain;
    temp_all = muell +(muell1 / count_per_c);

    temp_komma = temp_all;

      if (id[1]== 0x83 ) {
    temper1=temp_komma;
    set_cursor(0,2);
    dtostrf (temper1,3,2,output);
      lcd_string( output);
    lcd_string(" Nass");
    }

    if (id[1] == 0xE6) {
    temper2=temp_komma;
    set_cursor(20,2);
    dtostrf (temper2,3,2,output);
      lcd_string( output);
    lcd_string(" Trocken");

    //formel
    double luftdruck;
    double klein_e;
    double gross_e_TF;
    double gross_e_T;
    double bsp_1; //FEUCHT
    double bsp_2; //TROCKEN
      double feuchte;

    luftdruck= 1013.25; // ca. Luftdruck
    bsp_1 = temper1;         // 19 Grad nass
      bsp_2 = temper2;      // 20 grad Trocken

      gross_e_TF = 6.11 * exp((17.017 * bsp_1) / (234.175 + bsp_1 ));
    gross_e_T  = 6.11 * exp((17.017 * bsp_2) / (234.175 + bsp_2 ));
      klein_e    = gross_e_TF - 1013.25*(bsp_2 - bsp_1) / 1515;
    feuchte   = klein_e / gross_e_T * 100;


      dtostrf (feuchte,3,2,output);
    set_cursor(0,1);
    lcd_string("Luftfeuchte: ");
    lcd_string( output);
      lcd_string("%      ");

    double logEx;
    double taupunkt;
      double h;
      double t;

    t = temper1;
      h = feuchte;

      logEx = 0.66077+7.5*t / (237.3+t) + (log10(h)-2);

      taupunkt = (logEx - 0.66077)*237.3/(0.66077+7.5-logEx);
      dtostrf (taupunkt,3,2,output);
    set_cursor(21,1);
    lcd_string("Taupunkt: ");
    lcd_string( output);
      lcd_string("C   ");

  }

    }
  }

}

grüße
Sebastian

Autor: sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nachtrag :

steht im text weiter oben schon drin.

Datum: 16.02.2011 16:44

Bitte besser alles von oben nach unten lesen ...

grüße
Sebastian

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Könnte mir denn bitte mal eiiner von euch sagen was ich im Code umändern
muss damit auch negative Temperraturen ausgegeben werden.
Mfg

Autor: Sebastian xxlxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Schau dir die PDF an. Dort siehst du Beispiele. Du Must nur das Byte
auswerten ich glaube ff oder 00 ist - oder +. War eigentlich ganz
einfach. Guck dir die Beispiele an.

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also das geht in C doch automatisch. Der Sensor liefert den Wert als
Zweierkomplement. D.h. man steckt die 2 Bytes, also den 16 Bit Wert in
ein int16_t Datentyp und hat automatisch das korrekte Vorzeichen. Wenn
man die Temperatur in Grad haben möchte kann man das auch in einen
double stecken und durch 16 Teilen. Fertig. Da muss absolut nichts
selber rumgerechnet werden mit dem Vorzeichen. Selbst wenn die
eigentliche 1Wire-Routine nur einen Unsigned Typ liefert reicht ein Cast
nach int16_t aus.

Hier mal ein Auszug aus meinem Code. Die ow_read_word Funktion liefert
auch nur einen unsigned typ:
uint16_t ow_read_word() {
  uint8_t b1=ow_read_byte();
  uint8_t b2=ow_read_byte();
  uint16_t result=b2;
  result<<=8;
  result+=b1;
  return result;
}

int16_t DS18B20_getRawTemp() {
  ow_reset();
  ow_write(OW_SKIP);
  ow_write(DS_CMD_TEMP);
  _delay_ms(1500);
  ow_reset();
  ow_write(OW_SKIP);
  ow_write(DS_CMD_READ);
  return ow_read_word();
}


void DS18B20_getTempAsText(int16_t t,char *s) {
  char tmp[10];
  int16_t t1=t/16;
  int16_t t2=abs(t % 16);
  t2*=10;
  t2/=16;

  itoa(t1,s,10);

  strcat(s,",");

  itoa(t2,tmp,10);
  strcat(s,tmp);
  tmp[0]=(char)223;
  tmp[1]='C';
  tmp[2]='\0';
  strcat(s,tmp);
}
gruß cyblord

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HALLO,
vielen Dank erstmal,aber bei mir haut das nicht hin.
ich bekomme nur eine vorkommastelle und eine nachkommastelle angezeigt,
2,9  und ohne vorzeichen.

vielleicht kann mir hier von ihnen jemand weiterhelfen
mfg




// --- lokale Variablen -------------------------------------------------------

// --- lokale Funktionen ------------------------------------------------------
uint8_t OWReset(void);
void    OWWriteByte(unsigned char byte_value);
void    OWWriteBit(unsigned char bit_value);
uint8_t OWReadByte(void);
uint8_t OWReadBit(void);
uint8_t docrc8( uint8_t number_of_bytes_to_read );

// ----------------------------------------------------------------------------
// liest den ROM-Code des in diesem Moment einzigen (!) angeschlossenen One-Wire-Devices,
// der ROM-Code steht anschließend im globalen Array ow_buffer[].
// Danach wird die CRC geprüft
// Rückgabe: - TRUE wenn CRC und Family-Code stimmt
uint8_t OW_read_rom_code(void)
{
uint8_t i;

OWReset();
OWWriteByte(READ_ROM);
for (i = 0; i < 8; i++) ow_buffer[i] = OWReadByte();
                            // nun steht der ROM-Code in ow_buffer
put_c(13);
for (i = 0; i < 8; i++)             // ROM-Code ausgeben
  {
  put_s(utoa(ow_buffer[i], msg, 16));
  put_c(' ');
  }

if ((ow_buffer[7] == docrc8(7)) && (ow_buffer[0] == DS18B20))
  {
  put_s("ok ");
  return (TRUE);                  // TRUE zurückgeben, wenn CRC identisch
  }
else
  {
  put_s("crc");                  // Fehlermeldung geben, wenn CRC nicht stimmt
  return (FALSE);
  }
}


// ----------------------------------------------------------------------------
// liest das komplette Scratchpad eines Temperatursensors aus,
// die Daten steht anschließend im Array ow_buffer[],
// es wird noch die CRC geprüft
uint8_t OW_read_scratchpad(uint8_t idx)
{
uint8_t i;
EEPROM_read_rom_code(idx);            // den zugehörigen ROM-Code aus dem
                            // EEprom nach ow_buffer[] einlesen
OWReset();                      // ein Reset senden
OWWriteByte(MATCH_ROM);
for (i = 0; i < 8; i++) OWWriteByte(ow_buffer[i]);
OWWriteByte(READ_SCRATCHPAD);
for (i = 0; i < 9; i++) ow_buffer[i] = OWReadByte();
                            // nun steht der ROM-Code in ow_buffer
return (ow_buffer[8] == docrc8(8));
}

// ----------------------------------------------------------------------------
// sendet ein SKIP ROM mit nachfolgendem CONVERT an alle mithörenden Sensoren
// danach muss ca. 1 Sekunde gewartet werden, bis die konvertierten Daten aus
// den einzelnen Sensoren ausgelesen werden können.
void OW_convert_all(void)
{
uint8_t i = 80;

OWReset();
OWWriteByte(SKIP_ROM);
OWWriteByte(CONVERT);

// ggf. DQ auf HIGH ziehen
// ONE_WIRE_PORT &= ~(1<<ONE_WIRE_POWER_PIN);

while(i--) _delay_ms(10);             // 0.8 Sekunden warten

// ggf. DQ wieder freigeben
// ONE_WIRE_PORT |= 1<<ONE_WIRE_POWER_PIN;
// rx_flag = FALSE;                // während des Wartens empfangene Kommandos verwerfen
}


// ----------------------------------------------------------------------------
// liefert FALSE, wenn im EEPROM kein Platz mehr für Sensordaten ist,
// sonst den Index für den nächsten freien Speicherplatz
// Die Eeprom-Adresse wird aus dem Index ermittelt durch Multiplikation mit 8 !
uint8_t OW_eeprom_free(void)
{
uint8_t i;
for (i = 1; i < (EEPROM_SIZE / 8); i++)  // die Adressen 0 - 7 sind reserviert
  {
  if (ee_read_byte(i * 8) == 0xFF)
    {
    return(i);                  // die erste Stelle zurückgeben, an der
    }                        // Byte.0 == 0xFF
  }                          // denn bei einem Sensor muss hier der Family-Code stehen
return(0);                      // wenn kein freier Platz gefunden
}

// ----------------------------------------------------------------------------
// durchsucht das EEPROM, ob der neu angelernte ROM_CODE im Array ow_buffer[]
// bereits im EEPROM gespeichert ist,
// liefert TRUE, wenn der Code bereits vorhanden ist !
uint8_t OW_rom_code_exists(void)
{
uint8_t i, j, z, result = FALSE;

for(i = 8; i < (EEPROM_SIZE - 8); i = i+8)
  {
  z = 0;
  for (j = 0; j < 8; j++)
    {
    if (ee_read_byte(i + j) == ow_buffer[j]) z++;
    }
  if (z == 8)
    {
    result = TRUE;                // wenn alle 8 Bytes identisch waren
    break;                    // die Suche abbrechen
    }
  }

return (result);
}

// ----------------------------------------------------------------------------
// liest das EEPROM aus, ermittelt die Anzahl der Sensoren (sensor_cnt)
// liest das Messintervall (messintervall) ein.
//
void OW_read_eeprom(void)
{
uint8_t i;
sensor_cnt = 0;
for (i = 8; i < (EEPROM_SIZE - 8); i += 8)
  {
  if ((ee_read_byte(i) == DS18B20))    // der Family-Code muss 0x28 sein
    {
    sensor_cnt++;                // Anzahl der registrierten Sensoren
    }
  }

messintervall  = (ee_read_byte(ADR_MESSINTERVALL) << 8); // high-Byte
messintervall +=  ee_read_byte(ADR_MESSINTERVALL + 1);   // low-Byte
                            // wenn == 0xFF, dann default-Wert wählen
if (messintervall == 0xFFFF) messintervall = MESSINTERVALL;

start_modus = ee_read_byte(ADR_AUTOSTART);
}

// ----------------------------------------------------------------------------
// wandelt den Messwert, der aus 2 Byte besteht, in einen String (mit einer Nachkommastelle) um.
// Der Messwert steht rechtsbündig in den globalen Variablen ow_buffer[0] und ow_buffer[1],
// (die Werte entsprechen scratchpad.Byte[0] / scratchpad.Byte[1])
// Das Ergebnis wird über den globalen String msg[] zurückgegeben.
void DS18B20_convert_temperatur(void)
{
int16_t temp16;
uint8_t i = 0;

ow_buffer[1] = ow_buffer[1] << 4;        // lower nibble im high-Byte nach links schieben
                              // upper nibble im low-Byte nach rechts schieben und
                              // zum high-Byte addieren.
ow_buffer[1] += (ow_buffer[0] >> 4);      // die Vorkommastellen stehen jetzt in ow_buffer[1]
                              // da upper-nibble der Nachkommastellen maskieren,
ow_buffer[0] &= 0x0F;                 // die Nachkommastellen stehen in ow_buffer[0]

temp16  = (int16_t) ow_buffer[1] * 10;
// die Nachkommastelle: temp_lo * 0.625 = temp_lo * 625 / 1000 = temp_lo * 640 / 1024
temp16 += (int16_t)ow_buffer[0] * 640 / 1024;
                              // Nun das Dezimaltrennzeichen einschmuggeln:
itoa(temp16, msg, 10);                // die Zahl in einen String umwandeln
while(msg[i]) i++;                  // die Position der terminierende /0 finden
msg[i] = msg[i - 1];                  // die Nachkommastelle nach rechts schieben
msg[i - 1] = '.';                    // statt dessen ein Dezimaltrennzeichen einfügen
msg[++i] = 0;                      // Am Ende wieder eine /0 anfügen


}

//-----------------------------------------------------------------------------
// 1-Wire Functions to be implemented for a particular platform
//-----------------------------------------------------------------------------

//-----------------------------------------------------------------------------
// Reset the 1-Wire bus and return the presence of any device
// Return TRUE  : device present
//        FALSE : no device present
// alle Wartezeiten gem. APP_Note 126, Page 2-3
// Gesamtdauer: DELAY_G + DELAY_H + DELAY_I + DELAY_J = 1 + 480 + 70 + 410 = 921us
uint8_t OWReset(void)
{
uint8_t r;

_delay_us(DELAY_G);

DQ_LOW;                        // DQ auf Low ziehen
_delay_us(DELAY_H);
DQ_INPUT;                      // DQ als Eingang schalten
DQ_HIGH;                        // auf high schalten (Pullup aktivieren)
_delay_us(DELAY_I);                // warten bis zum Lesen der Antwort

r = DQ_READ;                    // Antwort einlesen
if (r) r = FALSE; else r = TRUE;        // die Leitung sollte auf LOW gezogen sein
DQ_OUTPUT;                      // DQ wieder als Ausgang schalten
_delay_us(DELAY_J);

return(r);
}

//-----------------------------------------------------------------------------
// Send 8 bits of data to the 1-Wire bus
//
void OWWriteByte(unsigned char byte_value)
{
uint8_t i = 8;

while(i--)
  {
  OWWriteBit(byte_value & 0x01);      // das rechts stehende Bit senden
  byte_value = byte_value >> 1;        // um 1 Stelle nach rechts schieben
  }
}

//-----------------------------------------------------------------------------
// Send 1 bit of data to the 1-Wire bus
// DG ist durchgängig als Ausgang geschaltet
// alle Wartezeiten gem. APP_Note 126, Page 2-3
// Gesamtdauer: DELAY_A + DELAY_B = DELAY_C + DELAY_D = 6 + 64 = 60 + 10 = 70us
void OWWriteBit(uint8_t bit_value)
{
cli();
DQ_LOW;                        // DQ auf Low ziehen

if (bit_value)                    // Write 1
  {
  _delay_us(DELAY_A);              // 5 us auf Low lassen
  DQ_INPUT;                    // DQ durch Pullup auf High ziehen
  _delay_us(DELAY_B);              // 40us warten
  }

else                          // Write 0
  {
  _delay_us(DELAY_C);              // 45us auf Low lassen
  DQ_INPUT;                    // DQ durch Pullup auf High setzen
//  DQ_HIGH;
  _delay_us(DELAY_D);
  }

DQ_OUTPUT;                      // DQ wieder als Ausgang schalten
DQ_HIGH;
sei();
}

// ----------------------------------------------------------------------------
uint8_t OWReadByte(void)
{
uint8_t i = 8;
uint8_t data = 0;
while(i--)
  {
  data >>= 1;
  if (OWReadBit()) data |= 0x80;
  }
return(data);
}


//-----------------------------------------------------------------------------
// Read 1 bit of data from the 1-Wire bus
// Return 1 : bit read is 1
//        0 : bit read is 0
// alle Wartezeiten gem. APP_Note 126, Page 2-3
// Gesamtdauer: DELAY_A + DELAY_E + DELAY_F = 6 + 9 + 55 = 70us
uint8_t OWReadBit(void)
{
uint8_t r;
cli();
DQ_LOW;                        // DQ auf Low ziehen
_delay_us(DELAY_A);                // 6 us warten
DQ_INPUT;                      // als Eingang schalten
DQ_HIGH;

_delay_us(DELAY_E);                // warten und dann messen
r = DQ_READ;

_delay_us(DELAY_F);

DQ_OUTPUT;                      // DQ wieder als Ausgang schalten

sei();
return (r);

}

// ----------------------------------------------------------------------------
// liest den ROM_Code von Device idx (ROM-ADresse = idx * 8) aus dem EEProm
// und schreibt ihn in das globale Array ow_buffer[]
// gibt TRUE zurück, wenn die CRC stimmt
uint8_t EEPROM_read_rom_code(uint8_t idx)
{
uint8_t i;
idx *= 8;                      // jeweils 8 Byte bilden einen ROM_Code

for ( i = 0; i < 8; i++) ow_buffer[i] = ee_read_byte(idx + i);

return (ow_buffer[7] == docrc8(7));      // wenn die CRC stimmt, TRUE zurückgeben
}

// ----------------------------------------------------------------------------
// schreibt den ROM_Code aus ow_buffer[] ins EEPROM an die Position idx
// die EEPROM-Adresse dazu ist mit vorher mit 8 zu multplizieren
void EEPROM_write_rom_code(uint8_t idx)
{
uint8_t i;
idx *= 8;                      // jeweils 8 Byte bilden einen ROM_Code

for ( i = 0; i <  8; i++) ee_write_byte((idx + i), ow_buffer[i]);
}

// ----------------------------------------------------------------------------
// vergleicht den ROM_Code aus ow_buffer[] mit dem im EEPROM an der Stelle idx
// liefert TRUE zurück, wenn ROM_CODE in ow_buffer[] == ROM_CODE im Eeprom
// Der ROM-Code steht an der EEPROM-Adresse idx * 8.
uint8_t EEPROM_compare_rom_code(uint8_t idx)
{
uint8_t i;
uint8_t cmp = TRUE;

idx *= 8;                      // jeweils 8 Byte bilden einen ROM_Code

for ( i = 0; i < 8; i++) if(!(ee_read_byte(idx + i) == ow_buffer[i])) cmp = FALSE;
return (cmp);
}






Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also bei mir sinds derzeit 23.1 grad
aber als ausgabe  erhalte ich nur 3.1
kann mir keiner weiterhekfen
mfg

Autor: Josef D. (jogedua)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leider mal wieder nicht das komplette Programm gepostet.
Die fehlende '2' könnte durch eine fehlerhafte Ausgabefunktion
verursacht sein, die ich nicht kenne.
Bist du sicher, dass DS18B20_convert_temperatur() das macht, was du
erwartest (besonders für negative Zahlen)?
Vorschlag: für alle möglichen Werte in einer Schleife testen.
Vermutlicher Fehler:
   ow_buffer[1] += (ow_buffer[0] >> 4);
ow_buffer ist vermutlich signed char (im Post nicht definiert).
Wenn das höchst Bit gesetzt ist, werden bei >> 1en eingefügt, die hier
vermutlich falsch wären.

Autor: Josef D. (jogedua)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der DS18B20 liefert das Ergebnis in 16-tel Grad vorzeichenbehaftet als
16-bit-Zahl, die bei dir in ow_buffer[0] und ow_buffer[1] ankommt.
Du möchtest aber 10-tel Grad haben.
Also musst du nur doch nur die beiden Bytes richtig auf eine int16_t
zuweisen, mit 10 multiplizieren und durch 16 dividieren
(bitte selbst testen):
int16_t temp16 = (uint16_t)ow_buffer[0];  // low-Byte
temp16 |= ((uint16_t)ow_buffer[1]<<8);    // high-Byte
temp16 *=10;  // Anzeige als 10-tel Grad
temp16 /=16;  // Sensor liefert 16-tel

Autor: Cyblord ---- (cyblord)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
