Hallo, Ich habe ein paar ziemlich kleine (22 x 22 x 8mm inkl. Patch-Antenne) GPS Module mit Skytraq Venus 6 Chipsatz abzugeben. Sehr einfach an uC anzuschliessen, serielle Schnittstelle mit TTL Pegel. Schneller Positionsfix, hohe Empfindlichkeit, geringe Stromaufnahme, 3 - 5.5V, Updaterate ist 1 bis 10 Hz. Das Modul sendet nach Anlegen der Versorgungsspannung sofort Daten im NMEA0183 Format. Eine passende Stiftreihe zur Leiterplattenkontaktierung liegt bei. Datenblatt: http://www.perthold.de/BINARY/gps-st22.pdf Skytraq Binary Messages: http://www.perthold.de/BINARY/AN0003_Binary_Messages_SkyTraq_Venus6.pdf SkyTraq Control Center (Windows): http://www.perthold.de/BINARY/Skytraq_GPS_Software.zip Zustand: Neu Preis: 20 Euro (1-2 Module); 19 Euro ab 3 Module Versand: 2.50 Euro Kontakt: jperthold (a) hot mail (punkt) com Hinweis: Der Versand erfolgt aus den USA. Bisher gab es damit keine Probleme, siehe auch Beitrag "Verkaufe Mini GPS Module - SkyTraq"
Ich nehm zwei Stück, ich komm Mittwoch nacht aus dem Urlaub zurück, ich melde mich dann noch mal ! Sind die Module leicht auf 10 Hz einzustellen?
Die Umstellung auf 10Hz ist im Datenblatt beschrieben. Ist eine Sequenz von Bytes. Bei 10Hz muss die Baudrate aber auf mind. 38400 erhoeht werden. Dies ist ebenfalls im Datenblatt beschrieben. Zudem: das Modul unterstuetzt 2 Filter-Modi: Fussgaenger und Auto. Je nach Einstellung werden Positionsschwankungen ausgeglichen. Einstellung siehe Application Note AN0003. Ach ja, ebenfalls in der Application Note ist beschrieben wie man verschiedene NMEA Datensaetze abschaltet so dass nur die Strings rauskommen die man tatsaechlich benoetigt (z.B. GPRMC).
Sind schon geile Teile. Ich glaub ich nehm auch eins :-)
Jo die Baudrate ist kein problem, da fahre ich sowieso am liebsten 57600 ;) Die Filtermodi sind echt nicht schlecht, kann mir jetzt aber wegen der schlechten Internetverbindung hier nicht alles durchlesen ;) Email bekommst du heute nacht, wenn ich wieder zuhause bin.
Interessant, ich klaere heute, ob ich ein paar nehme. OT: Wie wollt ihr die Module benutzen? Waere es vielleicht sinnvoll, da gemeinsam was zu entwickeln als wenn jeder seine eigene Suppe braut? Ich wuerde die Module am PC einsetzen wollen, gerne auch mit einem Beschleunigungssensor auf der Platine drauf...
Ich hab überlegt ein Handgerät in verbindung mit dem Blutzuckermessgerät zu bauen.
Wenn ich >3 Module abnehme, gilt dann 2,5 Euro Versand fuer jedes oder alle zusammen?
Hallo Jürgen Ich habe die drei GPS und die zwei GSM Module heute bereits erhalten. Bestelldatum: 22.9.2009 Supper Service!!! Danke Gruss Manuel
Hi, Hätte auch interesse an einem GPS Modul. Gibt es bei dir auch GSM Module zu beziehen, weil Manuel es erwähnt hat? mfg, Hans
Im Zusammenhang mit meinen GPS Projekten verwende ich das Simcom Sim340DZ GSM Modul (Quad-Band). Manuel ist dahinter gekommen und hat sich gleich ein paar mitbestellt. Wenn Interesse besteht kann ich welche anbieten da ich diese zu einem verhaeltnismaessig guenstigen Preis beziehe.
J. Perthold schrieb: > Im Zusammenhang mit meinen GPS Projekten verwende ich das Simcom Hallo, wird die Katze gerade zum Videospion umgerüstet ? http://www.mr-lee-catcam.de/cc_index_de.htm Jogibär
Hi, Ja hätte Interesse an einem solchen GSM Modul, zu welchem Preis könntest du ein solches anbieten? Noch lieber wären mir dir SIM300C oder SIM340C wegen des bastlerfreundlichen Connectors, könntest du mir da eventuell weiterhelfen? mfg, Hans
Angehängte Dateien:
-
340 KB

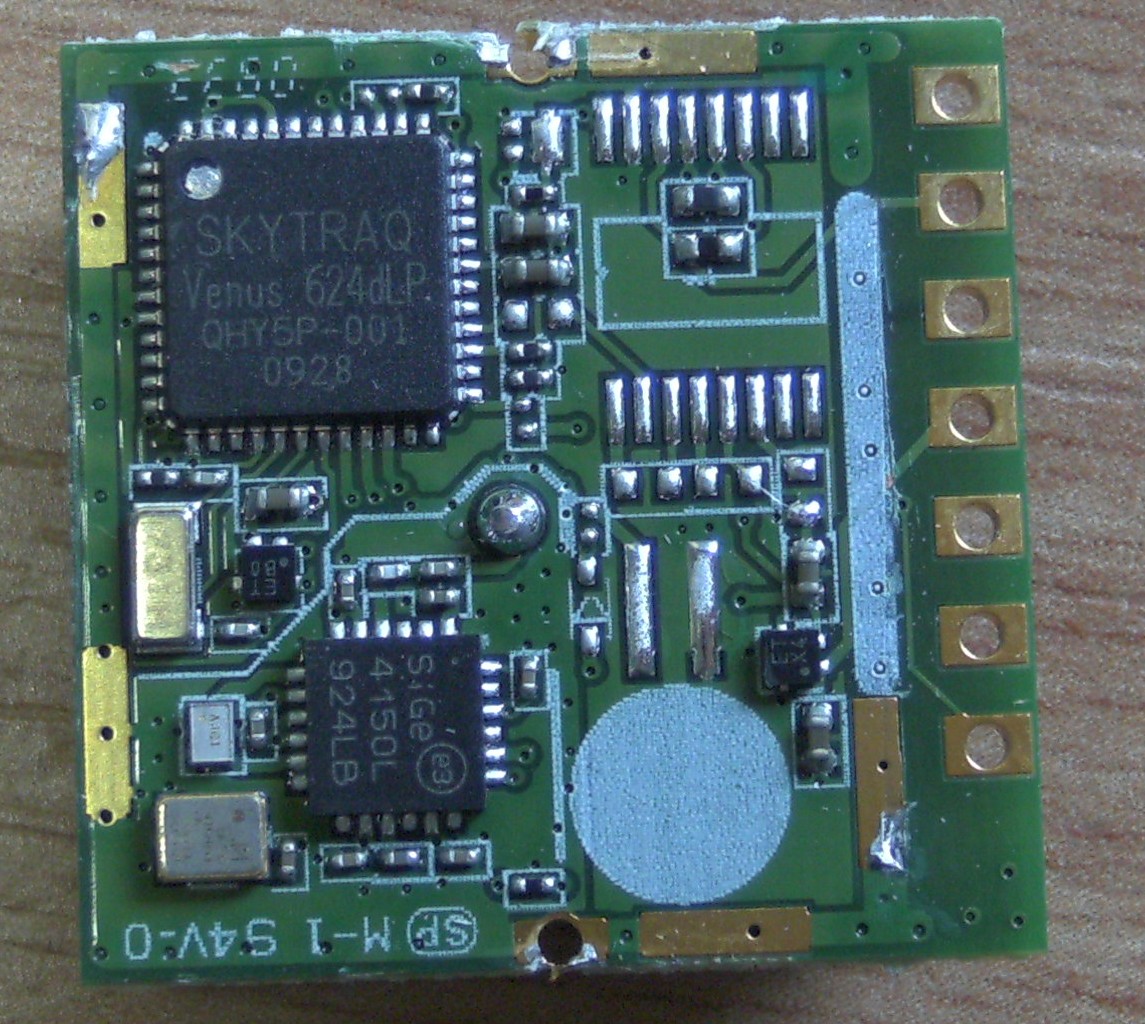

Falls jemand wissen möchte, wie das Teil unter der Haube aussieht. Durch einen ungünstigen Zwischenfall hatte ich Gelegenheit dazu.
Ich hoffe diese Ansicht der Internas wurde nicht durch die Postzustellung gesponsert ?! Die Module werden naemlich doppelt in Noppenfolie verpackt.
Habe dir schon eine EMail geschrieben. Leider ist es so wie du sagst. Ich habe die innere ESD Luftpolsterfolie aufgemacht und Platine und Blech sind mir einzeln entgegengefallen :-( Das Blech scheint auch an einer Seite ausgerissen zu sein. Ich kann es mir nicht erklären. Möglicherweise hängt es mit einem der Stempel zusammen?
In diesem Fall wuerde ich sagen: Eintueten und zurueck.
Das ist Service! Danke :-) Mal gucken wo ich damit hin muss und was ich drauf kleben muss für die Staaten ;)
Leider muss ich deinen Umschlag kastrieren, weil ich sonst ein Vermögen bezahle bei den Halsabschneidern hier. http://www.deutschepost.de/dpag?tab=1&skin=hi&check=yes&lang=de_DE&xmlFile=link1015143_900424 6,00€
Für 2,20 ist der Umschlag zu groß (24x18cm oder sowas waren das). Hab den schon verkleinert und für 2,20€ eingeworfen.
Ich habe auch bei Jürgen ein Modul bestellt, völlig problemlos geliefert! Beim rumstöbern auf Sparkfun habe ich noch eine andere (etwas ältere) Version der Windows Software gefunden: http://www.sparkfun.com/datasheets/GPS/Modules/GPS%20Viewer_0506.zip Diese Software unterstützt deutlich mehr Binary-Mode Befehle (u.a. position update rate, WAAS enable usw.). Zusätzlich ist auch noch ein NMEA-KML konverter mit drin (ungetestet!)
> Die Umstellung auf 10Hz ist im Datenblatt beschrieben. Ist eine Sequenz > von Bytes. Bei 10Hz muss die Baudrate aber auf mind. 38400 erhoeht bleibt die configuration im modul erhalten ???
Die config bleibt im Modul nicht erhalten (hat kein Flash Speicher) bzw. nur solange die Standby Versorgung anliegt.
Mittlerweile habe ich endlich Nachschub bekommen. Die Preise haben sich aufgrund des guten Euro Kurses wie folgt geaendert: Preis: 19 Euro (1-2 Module); 18 Euro ab 3 Module Kontakt: jperthold (a) hot mail (punkt) com
Gibts eigentlich ein genaueres Datenblatt als das von dir oben gepostete? Interessant wären da so dnige wie Stromaufname des Standby pins, was ist der normal aquisition bzw. enhanced aquisition mode etc.
Habe mein Austauschmodul erhalten. Vielen Dank für den guten Service!
8 Tage Lieferzeit - genial...und das zu dem Preis Danke
Genau eine Woche Lieferzeit. Werde es gleich mal ausprobieren. Vielen Dank
Auf dem Foto mit dem offenen Schiermblech ist ja ein platz für ne PufferBat und "ich denke" für n Flashspeicher. Hat schon jemand mal geschaut ob man die pads der PufferBat nutzen kann, bevor ich das blech abnehme? MfG Hampi
Entgegen der Mutmassung, das Modul hat kein Flash ! Wer ein Modul mit Flash benoetigt um permanente Einstellungen vorzunehmen kann sich bei mir melden. Folgende Optionen sind beim ST22 moeglich: - Puffer Batterie - RS232 Das angebotene Modul hat weder das eine noch das andere bestueckt. Natuerlich koennte man beides nachruesten, aber macht euch damit nicht ungluecklich (0402 Huehnerfutter, ...). Morgen werde ich ein neues Datenblatt fertig haben (selber Link) bei dem Fragen zu Backup Stromaufnahme und 1PPS Zeitreferenzpuls geklaert werden. Eine weitere Frage war zudem, ob das Modul DGPS kann. Die Antwort ist nein, da hierfuer ein anderer Prozessor benoetigt wird. Wer 1000 Stueck Module abnimmt kann das Feature gerne haben.
Das Modul beherrscht SBAS welches sowohl WAAS als auch EGNOS beinhaltet. Und ja, es sind noch Module verfuegbar.
Hallo, habe mir jetzt auch solche Module bestellt. Ich hätte noch ein paar Fragen: - Was ist der Unterschied zwischen "low power aquisition mode" und "enhanced aquisition mode" (außer dem Stromverbrauch)? - Muss ich den Pin7 beschalten oder ist er ohne Beschaltung auf default 1 (low power) ? - Ich konnte im Datenblatt immer noch keinen Hinweis auf die Pufferbatterie finden. Welchen Standby-Verbrauch hat das Modul und was wird mit der Pufferbatterie gespeichert? - Welche NMEA Daten werden in der Grundeinstellung gesendet? - Ist WAAS beim Einschalten aktiv oder muss es manuell eingeschaltet werden (ich nehme an, damit wird der SBAS-Modus ein/ausgeschaltet)? - Was genau ist der Unterschied zwischen dem Filtermodus Auto und Fussgänger, was ist beim Einschalten aktiv? Gruß Markus
Das angebotene Modul ist aus einer Serienfertigung, und hat gewisse Dinge nicht bestueckt, die kommen dann als Option, wie ich verstanden habe. Am sinnvollsten ist es den Anbieter direkt zu fragen. Der wird nicht zwingend jeden Tag hier hereinschauen. Ja. Und dann muss man sich die Zeit reservieren das Ganze auf der Zielhardware ausprobieren zu koenen. Ja. den einen oder andern Mode wird man per Code setzten muessen. Wie ich's verstanden habe, fehlt das EEPROM, dh das Modul merkt sich nichts.
Zu den Fragen: Unterschied Low Power/Enhanced Acquisition: Im Low Power Mode ist die Anzahl der Berechnungen reduziert. Dies resultiert in einer niedrigeren Stromaufnahme jedoch auch in einer geringeren Genauigkeit bei schwachen Empfangssignalen. Pin7: unbeschaltet ist auf Low Power Der Standby Stromverbrauch ist auf Seite 3, "Backup Supply Current" genannt: 1.5mA wenn der Empfaenger laeuft, 0.01mA wenn der Empfaenger abgeschaltet ist. Mit der Pufferbatterie werden hauptsaechlich Daten zum letzten Positionsfix gespeichert. Nach dem Wiedereinschalten ist somit eine schnellere Positionsbestimmung moeglich. NMEA Daten: Standardmaessig sollten folgende Datensaetze gesendet werden: RMC, GGA, GSA, GSV, VTG. WAAS: ist standardmaessig nicht aktiv sondern muss per Binaerbefehl aktiviert werden. Dadurch wird ein Tracking Kanal belegt. Jedoch ist der Nutzen fraglich da die Fehler durch Konstellation und Multipath deutlich signifikanter sind als der Ionosphaerenfehler der durch WAAS korrigiert wird. Filtermodus Auto/Fussgaenger: Default ist Car, bei Fussgaenger ist die Positionsbestimmung etwas empfindlicher, jedoch muss mit mehr "Rauschen" bei schwachen Empfangssignalen gerechnet werden. Vermutlich wird der Filteralgorythmus im Car-Mode einzelne Ausreisser unterdruecken da z.B. ein Auto nicht innerhalb von einigen ms einen 90 Grad Winkel fahren kann.
Hallo J. Perthold, ich würde mich für ein GPS-Modul interessieren. Sind noch welche vorrätig? Viele Grüße Stefan
Hi, meines ist heute angekommen, super Lieferung! Danke! :) Gruß Lasse
Hallöchen, meines war auch heute in der Post... super verpackt... Wenn ich es in Betrieb habe gebe ich bescheid :o) kann aber ne weile dauern... Vielen Dank an Jürgen. Schönes Wochenende
Hallo feinster Service. Kontakt 27.1., bezahlt 29.1, 3.2 aufgegeben, 9.2. bei mir angekommen, besser könnte es nicht sein. Funktioniert sogar in die Schweiz. Danke.
Hi, mein Modul ist heute auch eingetroffen. Ging echt verdammt schnell! PS: Hat jemand Erfahrungswerte wie lang das Modul nach einem Kaltstart für den Fix braucht?
Bei mir brauch das Modul vom Kaltstart ca 30 sek im Freien und im Raum, gleich neben dem Fenster 3-5 minuten.
Ich bin erstaunt! Lieferung superschnell und gut verpackt. Wenn ich es in Betrieb habe werde ich mich melden.
Habe das Modul nun an mein myavrMK3 Board gehängt und kann die Daten auf das Graphikdisplay auslesen. Funktioniert super!
Hallo allerseits Ich wollte mein Modul am WE mal in Betrieb nehmen. Hat jemand eventuell für AVR-Studio (mit AVR-GCC) ein Beispiel, wie man dieses Modul mit nem Mega8 oder 16 oder 32 anspricht? Mit initialisierung und Zeichen holen. (z.B. die UART-Library von Peter Fleury hab ich bereits in Verwendung...) Ich möchte erstmal einfach alles was kommt auf nem LCD ausgeben, die Auswertung kommt später... Vielen Dank für Code oder Links... Viele Grüße Stefan
Ich habe es mit einem Atmega2560 gemacht und UART-Library von Peter Fleury genommen. Funktioniert einwandfrei.
Helau! Alaf! Wollte mal fragen ob jemand weiß was die Angabe genau bedeuted: Genauigkeit: Position: 2,5m CEP?!, 5m 2D RMS. Wie siehts in der Praxis bezüglich der Genauigkeit aus? Lässt er sich leicht mit einem µC ansprechen bzw. auslesen? lg ;)
Hallali :o) Habe mein Modul an nem Mega8 auf dem Pollin-Board drauf. Der darauf verbaute MAX232 hat die Ausgabe des GPS-Moduls geblockt... Am Rechner bekomme ich jetzt (nach nem Eingriff in die MAX232 Verbindungen) alle Daten schön ausgegeben, auf dem Display am Mega8 bekomme ich aber nur wirre Zeichen. gibt es da nen Trick? (ich benutze die UART-Lib von P. Fleury) Wie sende ich denn da eigentlich HEX-Code mit der Lib? Danke schonmal :o) Stefan
Elektroniker schrieb: > Helau! Alaf! > > Wollte mal fragen ob jemand weiß was die Angabe genau bedeuted: > > Genauigkeit: Position: 2,5m CEP?!, 5m 2D RMS. http://de.wikipedia.org/wiki/Circular_Error_Probable http://de.wikipedia.org/wiki/Quadratischer_Mittelwert
Hi, bin jetzt endlich dazugekommen, das Ding anzusteuern. Leider hab ich das Problem, dass ich nur sehr selten einen GPS Fix bekomme. Wenns dann mal klappt, dann dauert das einige Stunden. Ich hab jetzt schon mal meinen Standort gewechselt - doch dort funktionierts auch nicht besser. Leider kann ich aufgrund der Witterungsverhältnisse im Moment keinen Test unter freiem Himmel machen (ich hoff es wird bald wärmer). Gibts sonst noch etwas das ich versuchen könnte? Grüße Bernhard
Guten Abend, habe meinen beiden Module auch bekommen :) besten dank für die schnelle Lieferung. Eine Frage habe ich noch ... Ich seh das doch richtig, dass nach Anlegen der Versorungsspannung + Vback eigentlich schon sekündlich Datensätze gesendet werden müssten ... auch wenn noch kein fix vorhanden ist? Bisher ist am TxD ein konstanter highpegel ... oder was mache ich noch falsch? Naja werds morgen mal an nen uC hängen :) Schönen Abend noch. Toni
@Elektroniker CEP bedeutet das alle 50% aller Positionen die das Modul liefert innerhalb eine Kreises mit dem Radius 2,5m um den "wirklichen" Standpunkt liegen.
@ Waldgichtel: Das Modul sendet natuerlich auch ohne Positionsfix staendig Daten. Und zwar dass eben noch kein Fix vorhanden ist, bzw. welche Satelliten erkannt wurden. @ Bernhard: Wenn ein Modul selbst nach Stunden keinen Fix hat und es sich nicht in einem abgeschirmten Bereich befindet, dann ist etwas faul. Im Falle eines unverschuldeten Defekts wird das Modul umgetauscht. Zum Test mal das Skytraq Command Center starten und schauen was denn eigentlich das Problem ist (keine Satelliten oder Satelliten mit zu geringem Signal).
Hallöchen, also bei mir funktioniert das Modul einwandfrei und hat in der Dachgeschosswohnung meist nach max. 40s einen FIX. (bis zu 8 Sat) Ich habe aber mal ein paar andere Fragen: -Der GoldCap zum Datenerhalt kommt doch sicher zwischen Vback und GND? -Für welche Spannung muss er ausgelegt sein? -Wirkt das auch bei Stromausfall, oder muss man das Modul vorher in SLEEP versetzen? Danke schön schonmal vorab Stefan
Der Goldcap kommt an Vbak und GND und wird von Vcc geladen. Es sollte eine Diode zw. Vcc und Kondensator sein damit sich dieser nicht ueber die Schaltung entleert. Zudem benoetigt ein Goldcap einen Vorwiderstand. Die Spannungsfestigkeit haengt von Vcc ab. Der Kondensator wirkt sobald Vcc abfaellt. Allerdings ist zum normalen Betrieb kein Kondensator notwendig, der hilft einzig die Anlaufzeit zu verkuerzen wenn noch nicht zu viel Zeit vom letzten Abschalten vergangen ist.
Angehängte Dateien:
-
350 KB

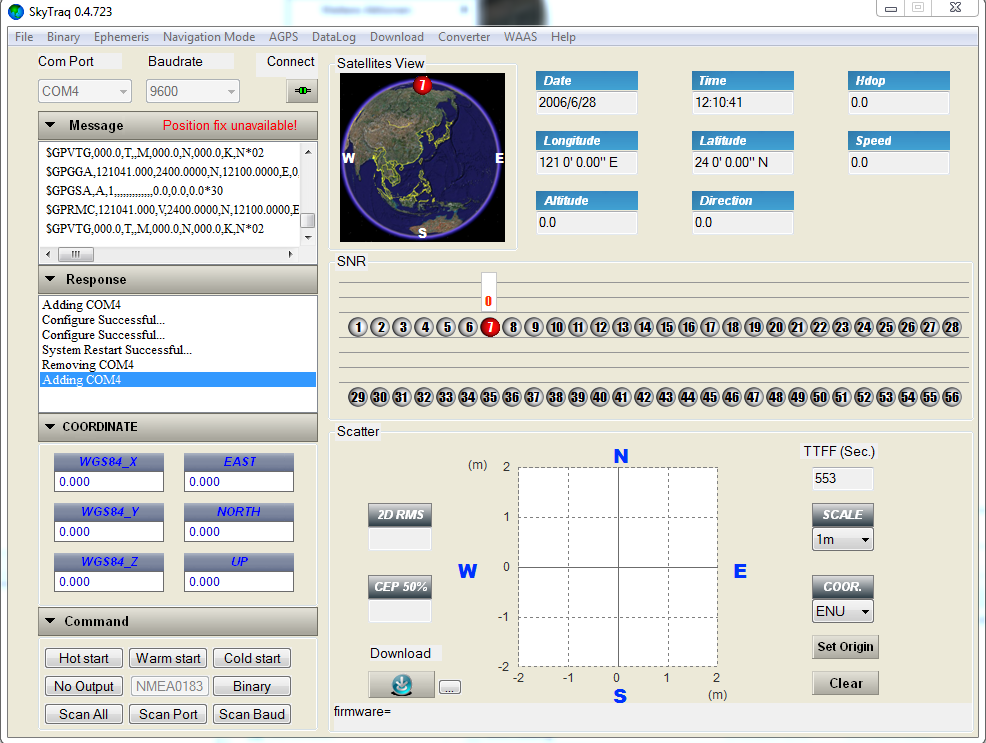

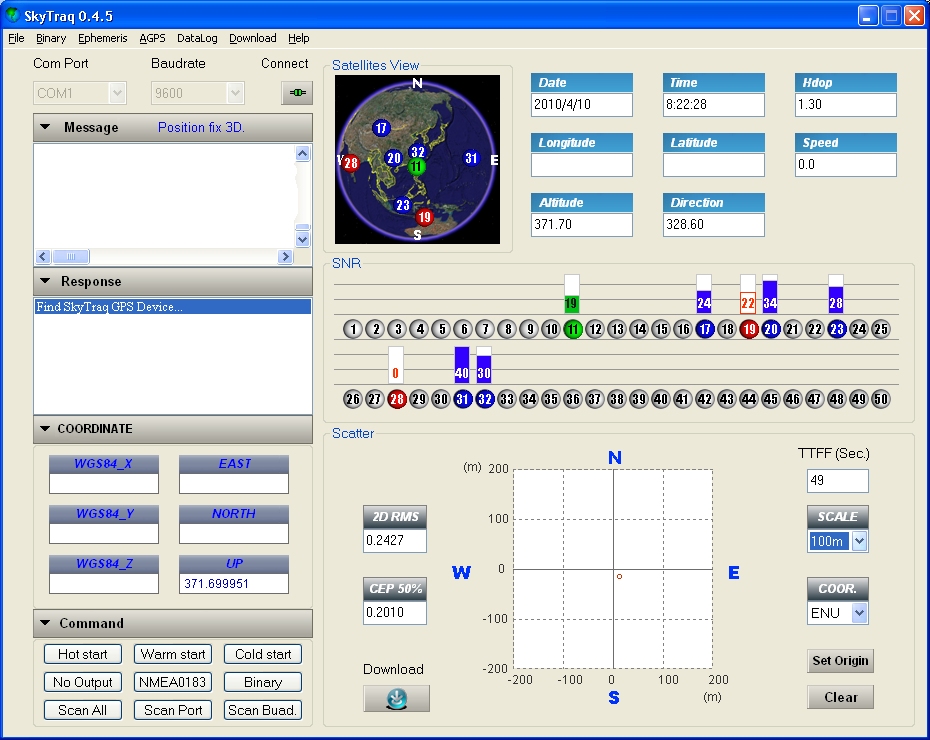

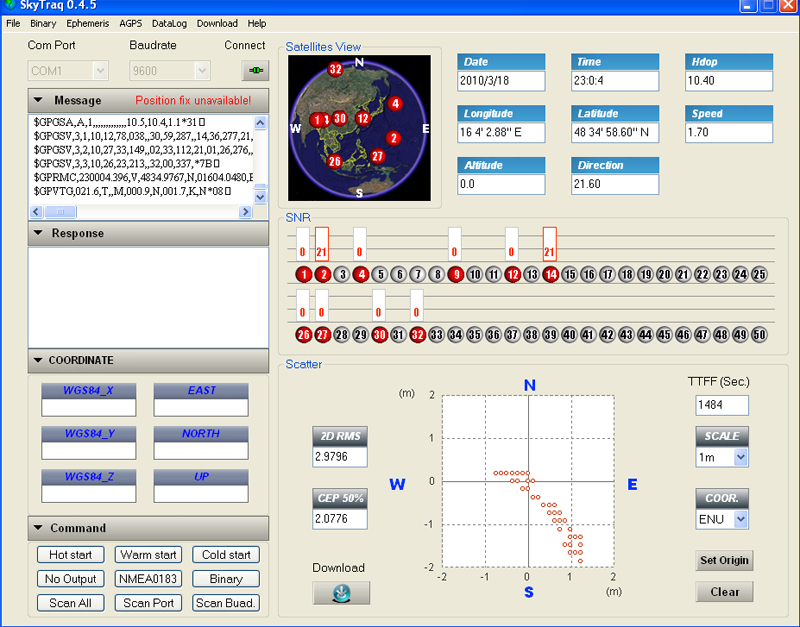

@ J. Perthold: Ich hab mal eine Weile das Skytraq Command Center laufen lassen. Einen Screenshot findest du im Anhang. Ich nehme an, dass das schwache Signal das Problem ist. Sehe ich das richtig? Grüße Bernhard
Er sieht nur zwei Satelliten, die allerdings gut. Versuche einen freieren Himmel zu finden. Scheinst in einer 'Schlucht' zu wohnen. Normalerweise sind 5-6 Satelliten gut empfangbar.
@ J. Perthold Sind noch Module verfügbar? Gruß Chris
@ Chris,
Ja, es sind noch Module verfuegbar.
@Bernhard,
Das Problem ist wie mein Vorredner schon sagte dass die Anzahl der
Satelliten nicht ausreicht fuer einen Fix. Wie man jedoch sieht wurden
genug Satelliten schon empfangen die nun nicht mehr empfangen werden
(Staerke 0). Also hat der Empfaenger nur eine sehr eingeschraenkte Sicht
auf den Himmel ("Roehrenblick").
Also da ziehe ich doch lieber eine GPS-Maus aus der Bucht, die erprobt ist und out of the box einfach funktioniert, vor. Die genannten Preise hier für ein Modul mit altem unüblichen Chipsatz ohne gute Erfahrungswerte, sind ja wohl ziemlich überzogen.
>Leider kann ich aufgrund der Witterungsverhältnisse im Moment keinen Test unter
freiem Himmel machen (ich hoff es wird bald wärmer).
GPS braucht natuerlich freien Himmel, das ist zwingend noetig. Falls es
mal ohne geht, hat man Glueck. Schon im Wald mit einem duenen
Blaetterdach wird's schwierig.
Ich hab als Erstes mal eine IP67 Buechse um das Modul rum gebaut und
10-20m Kabel vorgesehen. Das Modul ist dann permanent draussen. Der Test
kommt bald.
> GPS braucht natuerlich freien Himmel, das ist zwingend noetig. Falls es > mal ohne geht, hat man Glueck. Schon im Wald mit einem duenen > Blaetterdach wird's schwierig. Da hat sich in den letzten Jahren viel getan. Meinen alten Garmin Geko kann man im Wald nicht gebrauchen aber ein moderner GPS-Empfänger funktioniert auch im Wald.
Angehängte Dateien:
-
26 KB -
52 KB -
100 KB
Hallo Ich habe ebenfalls ein Modul von Jürgen gekauft und habe trotz nicht ganz vorteilhaftem Einbau kein Problem mit dem Empfang. Ich habe auf meinem Bürotisch (Dachwohnung) ohne Probleme innert Minuten bis zu 10 Satelliten. Wenn ich im Freien bin dauert es bei mir etwa 40s bis ich eine Fix-Position habe. Also meiner Meinung ein sehr gutes Modul. Gruss Manuel
Schönes Teil, gibts da irgendwo Informationen zu?
kann man das direkt an den rs232-Port des PCs oder mittels eines rs232-usb-adapters an den USB-Anschluss des PCs anschließen?
Angehängte Dateien:
-
320 KB
Hallo zusammen, weiß von Euch jemand was die Farben der einzelnen Satelliten bedeuten rot, blau, grün und was die Zahlenwerte in den Rechtecken aussagen? Grüße Chris

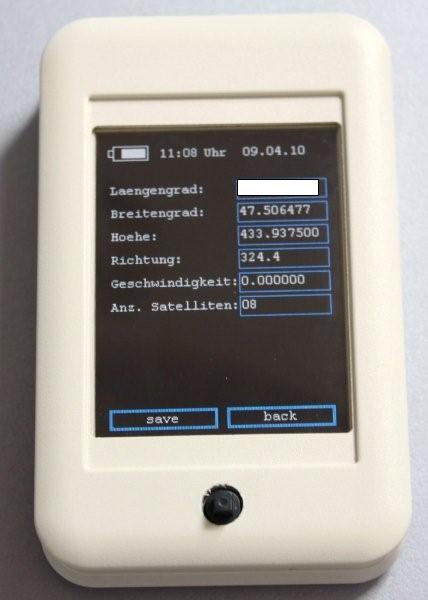

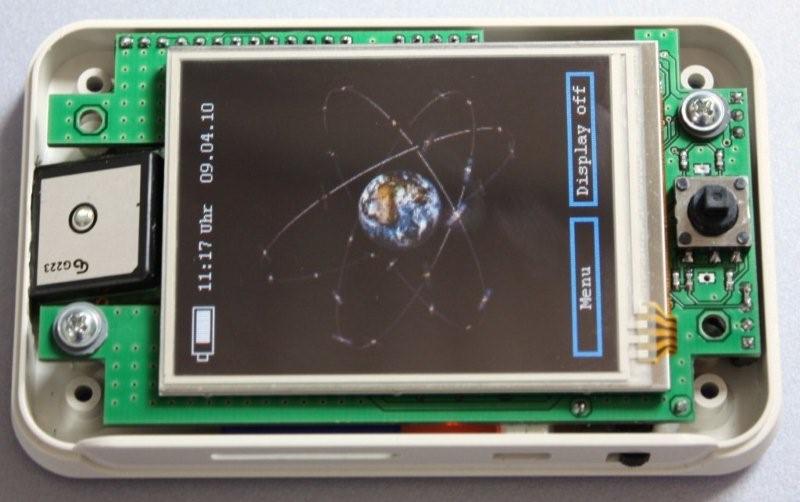

Hallo Mein Logger ist eine private Eigenentwicklung. Habe alles daran selbst gemacht. Der Logger besteht aus: - C0283QGLD-T OLED mit 240x320 Pixel und TouchPanel - ST22 GPS-Modul - PIC24FJ256GB110 Microcontroller - AT45DB321D 32-megabit Flash von Atmel - ads7846 TouchScreenController - bq24072 Batterielade IC - 5 Weg Navigationstaster - ncp5810 OLED Spannungsversorgung - 2x tps63030 Schaltregler (3V und 5V für USB Host momentan nicht Bestückt) - SD-Card Slot - … Ich bin mit der Software noch nicht fertig es funktioniert momentan nur ein Bruchteil der geplanten Funktionen. Das sind: - OLED mit der Microchip Graphics Library (16bit Interface, 65K color) - Touch Panel - GPS Position Auswerten und Anzeigen - Position Loggen auf SD Card oder Flash (NMEA Format, FAT Filesystem) - Direkte Ausgabe der GPS Daten mittels Serial to USB Adapter - Akku laden über USB Geplante Features: - USB (direktes Auslesen der Pos über einen VCP, Zugriff auf SD und Flash, USB Host für einen Memorystick) - Ev. Karte von Openstreetmap implementieren - Ausserdem habe ich noch einen Huckepack Print mit einem GSM Modul. Momentan liegt das Projekt auf Eis weil ein anderes Vorrang hat. Wenn ich fertig bin werden ich es im Thread: Zeigt her Eure Kunstwerke! Posten. Könnte aber noch einige Zeit dauern. Gruss Manuel
Beeindruckend, wenn auch irgendwie sinnlos der Arbeitsaufwand.
ggggg schrieb: > kann man das direkt an den rs232-Port des PCs oder mittels eines > rs232-usb-adapters an den USB-Anschluss des PCs anschließen? Habe das Teil erfolgreich mit einem FT232 (Hab den hier auf einer kleinen Platine für eine generische 5V UART) zum Laufen gebracht.
>Abdul k: >Beeindruckend, wenn auch irgendwie sinnlos der Arbeitsaufwand. Das kann man von einer aegyptischen Pyramide auch sagen. Dort war der Aufwand etwas groesser...
Ich meinte damit seine Arbeitsleistung. Für eine einzelne Person beachtlich, vor allem wenn es dann auch noch nur Hobbytime war. Sinnlos, weil solche Geräte ja kaufbar sind. Klar, nie so edel wie selbstgemacht ;-) Die ganzen Lichtorgel, MP3-Player usw. -Projekte verschwinden oft schneller als sie fertig werden. Selberbauen macht nur Sinn, wenn es sowas wohl nicht so schnell aus Fernost geben wird. Also wie Pyramiden eben :-)
> Selberbauen macht nur Sinn
Muss ein Hobby Sinn machen? Und wer definiert, was Sinn ist? Und muss
man die Ausübung von Hobbys vor irgendjemanden rechtfertigen?
Der eine sammelt "sinnlos" Bierdeckel, der andere steckt ein Vermögen in
eine Funkanlage um sich dann die Nächte um die Ohren zu hauen oder
teilweise 24h Nonstop Betrieb zu machen um irgendwelche wertlosen
Auszeichnungen zu erhalten. Der andere kauft teure Messgeräte, Autos
oder Kameras oder HIFI-Anlagen, die die meiste Zeit ungenutzt rumstehen.
Der eine verschwendet seine Zeit, indem er elektronische Schaltungen
entwirft und aufbaut, der andere macht Sport. Beides ist eine Form von
Training.
Das Modul kann mit einem RS232 Pegelwandler bestueckt werden, kann dann also direkt an die serielle Schnittstelle angeschlossen werden. Kann man natuerlich auch mit einem USB/UART Datenkabel direkt an die USB Schnittstelle anschliessen. Bezueglich der Kritik "Besser GPS Maus aus der Bucht" und "veralteter Chipsatz". Der Skytraq Chipsatz wird in sehr vielen aktuellen Produkten (Mobiltelefone, Organizer, GPS Maeuse, ...) verbaut. Zudem wird Seitens des Herstellers auch kontinuerlich verbessert und an Folgegenerationen gearbeitet.
> Bezueglich der Kritik "Besser GPS Maus aus der Bucht" und "veralteter > Chipsatz". Solange der Skytraq Venus 6 dem MTK 3329 (MTK II?), dem u-blox 5 und dem guten alten Sirf III das Wasser reichen kann und kompatibel zu den bekannten opensource-Programmen ist, ist es ja egal. Trotzdem finde ich den Preis für ein Modul ohne alles ziemlich happig.
@Jan: Dann vergleich mal schoen die Preise mit denen von Globalsat, Sparkfun & Co., um das uebliche Preisniveau zu erfassen. Was erwartest du "mit allem" zu bekommen ? Die Module stellen nicht die Endanwendung dar, das scheint die Mehrheit der Leute hier verstanden zu haben. Wie Manuel eindrucksvoll gezeigt hat liegt die Endanwendung in der Fantasie des Schaffenden.
> Die Module stellen nicht die > Endanwendung dar Das ist ja klar. Aber gerade deswegen sind sie ja zu teuer. Bis ich sie zu einer Endanwendung aufgebaut habe, kann ich mir die Endanwendung auch gleich komplett kaufen und habe dann sogar noch Support, nicht unbedingt nur vom Hersteller, sondern vorallem von der Community (den Usern), die das gleiche Gerät verwenden.
Für das was die Module können sind sie meiner meinung nach SEHR günstig, ich kenne zumindest kein Modul in dieser Preisklasse, welches 10Hz schafft. Und schön klein sind sie dazu auch noch!
Für den Preis bekommt man auch komplettgeräte, die sofort einsatzbereit sind. http://www.pearl.de/a-REF5221-5481.shtml http://www.amazon.de/Jentro-GPS4NOW-BTGPS8-CAR_FAP_DEU-GPS4now-GPS-Empf%C3%A4nger-KFZ-Ladeger%C3%A4t/dp/B000SYFDQE/ref=sr_1_2?ie=UTF8&s=ce-de&qid=1271104391&sr=8-2 http://www.reichelt.de/?ACTION=3;ARTICLE=90655;PROVID=2402 Und bei Ebay ebenso, wenn man sich auf Auktionen einlässt. Und wer basteln will, kann die Fertiggeräte auch zerlegen.
Kann einer davon 10Hz? nein! Und wenigstens das Reicheltteil enthält auch kein Modul welches man ausbauen kann und dann in eigenen Schaltungen verwenden kann und das ist doch bei den Meisten hier der Anwendungszweck.
> Kann einer davon 10Hz? nein!
Na gut, wer das unbedingt braucht.
Ich weiß allerdings nicht, ob man den Sirf3 nicht auch entsprechend
umprogrammieren kann.
Hi Gast, warum hörst Du nicht einfach auf zu stenkern... Chris
> warum hörst Du nicht einfach auf zu stenkern..
wer stenkert hier?.
> Und wenigstens das Reicheltteil enthält auch kein Modul welches man > ausbauen kann und dann in eigenen Schaltungen verwenden kann Warum nicht?
Man kann das Reicheltteil als ganzes natürlich verwenden, aber so wie ich das gesehen habe ist in dem Reicheltempfänger kein gesondertes kleines Modul drin, welches man ausbauen kann um es zu verwenden.
Hallo ihr! ich hab jetzt auch so ein GPS-Teil gekauft und es hat mitten im Raum gleich mal 2 Satelliten gefunden, ok Sync hat es noch nicht, aber dafür was anderes: der kleine Antennenkasten wird WARM!!! Darf das sein? Also nicht heiß, nur warm. Ich betreibe es mit 5,1V aus einem PC Netzteil, die aber über einen massiven LC-Filter gereinigt werden. kann das also sein, dass das kleine Modul mit 5V warm wird und mit 3,3 nicht mehr? ich kann es leider momentan nicht mit 3V3 betreiben, da mir dafür die Auswertung noch nicht ausgelegt ist und ich keine 3,3V da habe... @ der Stenkerer: warum machst du das? Lass die Leute doch ihre GPS-Module verwenden, wie sie wollen! Kann es eigendlich passieren, dass so ein Modul den fix verliert, wenn um es rum zu viel EMV Störmüll rumgurkt? @Manuel: ein sehr schöner Logger, sieht gut verarbeitet aus!! Grüße, Quecksilber :D
Das Modul arbeitet intern mit 3.3V, 2.8V und 1.2V, von daher sind ein paar Linearregler drinnen die bei 5V Versorgung natuerlich schon etwas verheizen. Insbesonders in der Anschaltphase wenn noch keine Position vorhanden ist und die GPS Engine auf allen Kanaelen laeuft. EMV Stoerungen: Natuerlich kann ein Fix verloren gehen (oder gar nicht erst zustande kommen) wenn genug Stoerungen in der Umgebung sind. Taktsignale oder periodische Steuersignale sollten geprueft werden damit nicht vielfache der Frequenz auf das GPS Band fallen. Massekonstruktion ebenfalls anschauen. Ein GPS Empfaenger enthaelt einen kraeftigen Signalverstaerker (auf dem GPS Frequenzband) und alles was im GPS Band rauscht und strahlt wird dementsprechend uebel hochgezogen und beeinflusst die Berechnung der Position.
Jo, danke! @J. Perthold: Modul ist gestern angekommen, Verpackung war 1-A. Ich hab das Modul jetzt an 5 Meter Kabel nach draußen verfrachtet und schon wurde es Fix mit 10 Satelliten^^ und die beiden übrigen Satelliten sind auch mit auf der Karte, nur halt nicht im Fix. Am GPS-Programm sind alle Punkte in so 5x5 Metern, die meisten innerhalb von 2x2 Metern. Apropos GPS-Programm: wie stell ich da die refresh-rate auf 10Hz? Baud bekomm ich hin, aber Refresh irgendwie nicht. also das was manche hier bemängeln, also dass das Modul ungenau oder so sein soll, kann ich nicht bestätigen! Also hier im Zimmer sind warscheinlich echt zu viele Störungen unterwegs. Hier evtl. ein Schaltwandler..... Das will ich auch anderen zu Bedenken weitergeben: wenn das Modul mal nicht so will, wie ihr: nehmt es weg von Störquellen! (SNT, Monitore, usw...) und testet es noch mal. Der nächste Test wird mal eine Fahrt mit diesem und einem befreundeten SIRF3-Chip, ich berichte dann, wie sich der Skytraq geschlagen hat. Grüße, Quecksilber
Hallo, ich hab noch eine Frage: Verträgt es sich, wenn ich das Modul und einen SteupUp Regler zusammen auf einer Platine habe? Viele Grüße, Johannes
Hallo! Ich weiß es nicht, aber wenn du willst, teste ich das gerne aus. was für einen Wandler willst du einsetzen? Ich kann das mit einem MAX1771 ausprobieren, der fliegt gerade rum und kann eingesetzt werden. Als ich keinen gescheiten Empfang hatte, war das Modul im Zimmer, also kann es auch sein, dass ich das überbewertet habe und es nur am Fenster lag, dass das Modul nicht funktioniert hat. ich kann auch gerne mal einen Sender neben dem Modul aufstellen und es weiter testen.... welche Frequenzen hat denn dein Schaltwandler? und: wenn du das GPS Modul mittels SNT betreiben willst, solltest du die Vcc LC Filtern und die Vbackup mittels 100R und Schottky an einen 10F Elko legen, sowie das GPS Modul räumlich vom Schaltwandler trennen, das sollte ausreichen. Grüße, Quecksilber
Hallo, danke schonmal ;) Ich wollte einen MAX1724 verwenden.. also von 1.5V zu 3.3V. Räumlich trennen wird schwierig, da das alles auf einer 3x5cm großen Platine untergebracht werden soll... Viele Grüße, Johannes
Hallo Johannes! wow, das ist ja mal ein tolles Bauteil!! ich glaub ich bestelle mir auch welche davon! leider konnte ich im datenblatt keinen hinweis zur Frequenz finden.. das wird wohl auszuprobieren sein, allerdings werde ich nichtsdestoweniger einen Versuch mit dem MAX1771 machen. was genau hast du denn so vor, wenn ich mal fragen darf? wenns ein GPS-Logger wird, bin ich auch an weiteren Infos interessiert, da ich momentan an genau so einem Projekt arbeite, das in Verbindung mit der AccuChek-Blutzuckermessgerät-Plattform und einer SD-Karte funktionieren soll. Grüße, Quecksilber
Mal so als genereller Hinweis bei DC/DC Wandlern und GPS: Immer Festfrequenzwandler verwenden ! Ansonsten optimiert der Wandler seine Effizienz durch aendern der Schaltfrequenz. Ergebnis: manchmal empfaengt das GPS und oftmals nicht. GPS Frequenz: 1575,42 MHz Zudem sollte man bei den Kondensatoren nicht sparen.
@ Quecksilber: Ja, das soll ein GPS Logger werden ;) Aber ohne Display... nur der GPS Empfänger, eine microSD Karte, ein ATMega328, 2 Taster und 2 LEDs... Das ganze so groß, dass die Platine genau auf einen 2xAA Batteriehalter passt. Viele Grüße, Johannes
schön schön... die idee ist auch mal gut, möglichst klein. willst du SD oder SDHC verwenden, bei letzterem hab ich großes Interesse am Quellcode, falls er denn in C geschrieben sein sollte, ich momentan dank ABI nicht allzu viel Zeit zur Entwicklung über habe. mit dem 328 könnte das auf SDHC hinhauen, da man da wie du warscheinlich weißt, 1k große Puffer für die Karte braucht, wie es ja generell bei Karten >1GB notwendig wird. Grüße, Quecksilber
Hallo, hast du vielleicht jabber/icq oder sowas? Sonst spammen wir den Thread hier nur zu ;) Viel Glück fürs Abitur :) Das habe ich zum Glück erst nächstes Jahr vor mir.. Wieso brauch ich für SDHC Karten einen 1kb großen Buffer? Ich wollte am Anfang zum Testen diese Lib hier verwenden: http://www.roland-riegel.de/sd-reader/index.html "low-level MMC, SD and SDHC read/write routines" Und dort steht bei dem static RAM Verbrauch 518 Byte... Naja, reden wir lieber woanders weiter, das passt nicht wirklich hierher ;)
Hallo, Ich hatte gestern bereits eine Email geschickt, aber man weiß ja nie, wo man zuerst guckt ;) In meiner Mail hatte ich noch mehr gefragt, aber kurz und knapp: Sind noch welche da? :) Gruß Matthias
Ja, es gibt noch welche. Ich habe nun welche mit eingebauter Standby-Batterie nachdem hier des oefteren danach gefragt wurde.
Cool! Ich hätte nämlich Interesse an mindestens zwei Modulen. Bei drei gilt immernoch 18€? Hättest du auch eine Typbezeichnung und den Preis für ein GSM-Modul zur hand, wenn noch vorhanden? Gibts sonst noch was leckeres? ;) Kontakt geht auch per Mail, wenns dir lieber ist.
Ich wollte mich auch nochmal melden :) Hatte ja vor einiger Zeit mal die Preise - ebenfalls für ein GSM Modul - angefragt. Wenn es das auch noch gibt, würde ich das nun endlich auch mal bestellen. Komme langsam dazu, an meinem Projekt wieder zu arbeiten. Danke & Gruß, Torsten
Ich wollte mich kurz bedanken für den super genialen Service! Am 17.05. bestellt und bezahlt und am 27.05. geliefert bekommen. Einfach klasse. Nun muss ich es "nur noch" einbauen :) Danke Dir & viele Grüße, Torsten
Hey, von mir auch noch mal vielen Dank. Die Module waren superschnell da, gestern angefangen meinen Gps-Logger zu bauen, heute fertig und betriebsbereit :)
Nach nun gut 2 Stunden verzweifel ich :/ Habe das GPS Modul wie folgt angeschlossen: * 1 > TTL-RS232 Wandler TXD > PC COM2 * 2 > TTL-RS232 Wandler RXD > PC COM2 * 3 > GND * 4 > +5V * 5 > +5V * 6 > LED nach Masse * 7 > OPEN Nach kurzer Zeit blinkt die LED im Sekundentakt kurz auf. Was für mich soweit schon mal gut ausschaut, da dann wohl ein SatFix vorliegt. Jedoch bekomme ich mit dem Windows keine Verbindung hin :( Bei einem ScanBaud blinkt bei jedem Baudratenwechsel die TX-Led kurz auf. Die RX-Led blinkt eigentlich kontinuierlich zwischen schwach (500ms) und hell (500ms). Alle Zeiten sind geschätzt. Habe kein Ossi oder LA. Wenn ich anstelle meines TTL-RS232-Wandlers den TXD vom GPS Modul einfach an eine LED anschließe, schaut das genau so aus wie auf dem Wandler. Kann somit eigentlich nicht vom Wandler kommen. Habe sogar schon das STK500 als Wandler verwendet. Jedoch genauso wenig erfolg. Sind die 5V Betriebsspannung zu viel? Darf ich ggf entgegen dem Datenblatt gar nicht 5V benutzen? Vielleicht hat hier noch jemand einen Tipp. Danke & Gruß, Torsten
Klemm den UART-TTL Wandler ab und schließe die beiden UART Pins (auf der gerade abgeklemmten TTL Seite) kurz, um zu testen ob der Wandler richtig funktioniert.
Der Wandler funktioniert jedenfalls heute morgen noch zum flashen und debuggen. Hatte ja sogar den Wandler vom STK500 probiert - jedesmal das gleiche Fehlerbild. Mit einer Brücke RX-TX am Wandler komme das was ich sende auch wieder am PC an.
Wer lesen kann ist klar im Vorteil klatschAnDenKopf Wie im Datenblatt ersichtlich hat das GPS-Modul TTL-LV und somit max 2.9V ! Habe nun einfach einen Pegelwandler dazwischen geschaltet und es klappt :) Grüße, Torsten
??? Ich dachte, Du verwendest bereits einen TTL-RS232 Wandler??
Ja - aber der braucht wohl 5V TTL und kommt mit 2.9V nicht klar. Das ist für ihn dann kein H-Level.
Jetzt habe ich aber noch eine Frage - der Fix passt bei mir nicht. Empfangen wird: Log x 44' 31.45" Lat y 22' 38.95" Wenn ich meine Adresse in Google Maps eingebe, bekomme ich aber Sein müsste es: Log x 74' 21.21" Lat y 37' 74.28" Woher kommt diese Abweichung trotz Hdop von 1.2 ?
Du hast falsch umgerechnet: 74' gibt es nicht (Minuten=0..59) Deine Angabe 74' 21.21" sind 0.742121°. Wenn man das umrechnet, dann sind das 44' 31.64".
Wollte mal nachfragen, ob noch gps und gsm Module vorhanden sind und wie die Preise dezeit ausssehen. Gruß Wolfgang
Hallo, ich hätte ebenfalls an einem Modul interesse. Ps.: <schließe mich den Fragen meines Vorschreibers an. mfg Andreas
Moin, sind noch Module vorhanden? Ich hätte interessa an ca 3 Stück Gruß Andreas Lang
Hallo, ich versuche gerade dem GPS Modul die Naviagtion/Positionsdaten im Binärformat zu entlocken, leider bisher erfolglos. Zwar kann ich mittels der Binärbefehle das Modul konfigurieren (Baudrate setting, NMEA sentences, update rate), doch ist es nicht möglich, die Positionsdaten binär zu bekommen?! Wenn ich die Unit mittels "CONFIGURE MESSAGE TYPE" auf "Binary Message" stelle (mittels Code: 0xA0 0xA1 0x00 0x03 0x09 0x02 0x00 0x0B 0x0D 0x0A) bekomme ich gar keine Positionsangaben mehr. Bin ich zu Dumm das Datenblatt zu lesen, oder gibt es wirklich keine Möglichkeit, die Daten im Binärformat zu bekommen? Ciao, Bennie
Eine Frage zum Modul: Ich möchte das GPS-Modul direkt an den UART eines ATMEGA32 verwenden. Die Versorgungsspannung für das Modul sowie für den ATMega ist 5V. Das Modul liefert allerdings nur TTL(LV) Pegel. Kann ich das Modul trotzdem direkt an den ATMega UART schließen oder wird das nicht funktionieren?? Habe das "alte" Modul damals mit 3,3V direkt an einen ATMega, den aber mit 3,3V versorgt. Das hat funktioniert. Aber wie siehts mit 5V aus? Wenn nicht? Was könnte ich machen? Habe sehr wenig Platz zur Verfügung....
sollte es nicht funktionieren.... könnte man doch das TTL(LV)-Signal mit einem NPN-Transistor (z.B. BC548) hochsetzen auf 5V? Wird zwar das Signal invertiert.....
Hallihallo... Das Modul funktioniert tadellos an einem Atmega mit 5V Bei mir hängen ein ATMEGA8, ein RFM12, ein LCD und das GPS-Modul direkt an 4 Mignon-Akkus... also im geladenen Zustand so 5,4V und entladen minimal 3,6V... funktioniert einwandfrei... Viele Grüße... Stefan
eine weitere Frage: PIN 7 des GPS-Moduls: Ist das ein Ausgang der den Modus anzeigt oder ein Eingang mit dem man zwischen den Modis umschalten kann?
Wenn sich der Preis nicht sonderlich verändert hat und noch welche verfügbar sind würde ich 2 nehmen ;)!
Android schrieb: > Datum: 30.07.2010 13:35 > eine weitere Frage: > PIN 7 des GPS-Moduls: > Ist das ein Ausgang der den Modus anzeigt oder ein Eingang mit dem man > zwischen den Modis umschalten kann? Also da würde ich jetzt mal blindlings dem Datenblatt vertrauen. Dort steht auf Seite 5: "Search engine mode selection INPUT" Also kannst Du durch einen angelegten High-/Low-Pegel bestimmen, wie das Teil arbeiten soll...
Falls noch Module vorhanden sind, würd ich auch zwei Stück nehmen Gruß Thomas
Hm, ich frag mich schon seit Monaten, warum hier jeder im Forum postet "Ich würde gerne noch so und soviel Stück nehmen"... Warum schreibt Ihr ihn denn nicht direkt an? Seine Kontaktadresse hat er oben doch angegeben (im allerersten Teil) Für diejenigen, die es trotzdem nicht finden: Kontakt: jperthold (a) hot mail (punkt) com Erwartet Ihr denn wirklich, dass er hier tagtäglich reinschaut und dann mit Euch Kontakt aufnimmt. IHR wollt doch das Teil kaufen, also solltet Ihr euch doch auch an ihn wenden; nicht umgekehrt. Ich denke jedesmal, dass sich was Neues hier getan hat und klicke voller Vorfreude auf die "Neuer Beitrag"-Mail und dann sind's doch nur diese sinnfreien Anfragen. Sorry, für den Ton; bin bisschen gefrustet; aber Ihr müsst zugeben, etwas Wahrheit steckt ja schon in meinen Zeilen...
Tja, Recht hast Du schon..., andererseits ist das hier nunmal das Markt-Forum und daher bin ich davon ausgegangen, das der Threadersteller auch hier nach neuen Meldungen bezüglich seines Angebots schauen wird. Jedenfalls gibt es ja diese Funktion "E-Mail Benachrichtigung einschalten". ...so, meine Rechtfertigung dazu :) Gruß Thomas
Hallo, wuerde auch gerne ein Modul "SkyTraq Venus6" haben. Bitte kurze Info, wie wir das Ganze abwickeln koennen Gruss Nucleus
Frank Old schrieb: > wuerde auch gerne ein Modul "SkyTraq Venus6" haben. Bitte kurze Info, > wie wir das Ganze abwickeln koennen Oben steht ein Kontakt, damit solltest du deine gewünschten Informationen am schnellsten bekommen.
Hallo, weiß jemand ob man das Modul so einstellen kann dass es auch GPZDA Daten schickt?
Ja, ZPA geht, siehe Auszug aus Datenblatt (AN0003) unten. Bitte schau erstmal selbst ins Datenblatt bevor Du weitere Fragen stellst! Gruß Patric CONFIGURE NMEA MESSAGE – Configure NMEA message interval (0x8) This is a request message which will set NMEA message configuration. This command is issued from the host to GPS receiver and GPS receiver should respond with an ACK or NACK. The payload length is 9 bytes. Structure: <0xA0,0xA1>< PL><08>< message body><CS><0x0D,0x0A> Example: A0 A1 00 09 08 01 01 01 00 01 00 00 00 08 0D 0A 1 2 3 4 5 6 7 8 9 Field Name Example(hex) Description Type Unit 1 Message ID 08 UINT8 2 GGA Interval 01 0 ~255, 0: disable UINT8 Second 3 GSA Interval 01 0 ~255, 0: disable UINT8 Second 4 GSV Interval 01 0 ~255, 0: disable UINT8 Second 5 GLL Interval 00 0 ~255, 0: disable UINT8 Second 6 RMC Interval 01 0 ~255, 0: disable UINT8 Second 7 VTG Interval 00 0 ~255, 0: disable UINT8 Second 8 ZDA Interval 00 0 ~255, 0: disable UINT8 Second 9 Attributes 00 0: update to SRAM 1: update to both SRAM & FLASH UINT8 Payload Length : 9 bytes
Aha..danke erstmal... Nun habe ich aber folgendes Problem: Wenn ich das Modul aktivere bekomme ich einwandfrei NMEA-Daten über den UART (ich benutze Peter Fleurys Uart-Lib). Wie muss ich nun vorgehen wenn ich das Modul so verstellen will as auch GPZDA Nachrichten gesendet werden? Ich sende am Anfang folgende Message mittels uart_putc: A0 A1 00 09 08 01 01 01 00 01 00 01 00 08 0D 0A Das müsste GPZDA eigentlich aktivieren. Das Modul ist allerdings unbeeindruckt davon. Wie geht man da vor?
Das drittletzte Byte ist die Checksumme. Die ändert sich natürlich, wenn Du die was an der Message änderst. Deshalb klappts nicht. Wie man die Checksumme berechnet steht auch im Datenblatt....
Das mit der Checksum ist klar....aber auch trotzdem funktionierts leider nicht....das Modul reagiert nicht...ich glaube es liegt an der Übertragung...ich habe einfach folgenden Code der zum Start gesendet wird: uart_putc(0xA0); //A0 uart_putc(0xA1); //A1 uart_putc(0x00); //00 uart_putc(0x09); //09 uart_putc(0x08); //08 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x01); //01 uart_putc(0x08); //08 uart_putc(0x0D); //0D uart_putc(0x0A); //0A Die Funktion uart_putc() ist unverändert aus der Lib von Peter Pleury.... Was könnte der Fehler sein?
Hi, die Checksumme in Deinem letzten Beispiel wo Du alle NMEA-Messages einschaltest ist korrekt. Das Modul sendet default mässig mit 9600baud. Es kann sein, dass die Übertragungsrate nicht ausreicht um ALLE messages mit 1Hz rüberzuschicken. Ich würde mit EINER message (z.B. Deiner ZDA) anfangen. Überprüfe auch ob Deine UART am uC richtig initialisiert ist (9600,8,N,1). Die Baudrate des Moduls kann man bis auf 115200 erhöhen (A0 A1 00 04 05 00 00 00 05 0D 0A). Noch eine Idee: bevor Du die erste Message sendest, warte erstmal 500ms bis sich das Modul stabilisiert hast. Ein allgemeiner Rat: Man muss das Problem in kleinere zerlegen, die sich einzeln überprüfen lassen. Also: falls Oszi zur hand, mal an TX halten und schauen ob überhaupt was aus dem Modul raus kommt. Wenn ja, checken mit welcher Rate... usw. Hope that helps, Patric
Hab gerade herausgefunden dass ich durchaus das Modul ansprechen kann... ich kann zB die Meldung GPGGA de/aktivieren. Nur wenn ich GPZDA aktiviere wird dieses nicht übertragen..... :( :(
Hi, wenn es Dir nur um die Uhrzeit und Datum geht, kannst Du die auch aus der RMC message extrahieren: http://gpsinformation.org/dale/nmea.htm#RMC cheers Patric
Also nach es sieht nun so aus: Habe die Baudrate auf 57600 gestellt. Außerdem am Anfang gewartet bis sich das Modul stabilisiert hat. Update Rate habe ich auf 1/10 Hz. Ich habe einige Messages deaktiviert danach wieder aktiviert. Funktioniert alles einwandfrei. Nur keine GPZDA Botschaft. Habe dann das Modul so eingestellt dass ich stets nur eine Botschaft bekomme, und alle Botschaften durchprobiert: GPGLL -> Wird gesendet GPVTG -> Wird gesendet GPRMC -> Wird gesendet GPGSA -> Wird gesendet GPGGA -> Wird gesendet GPGSV -> Modul sendet nichts GPZDA -> Modul sendet nichts Das Modul scheint also GPZDA und GPGSV nicht ausgeben zu können...was sehr schade ist... Kann das jemand bestätigen?
Patric schrieb: > Hi, > > wenn es Dir nur um die Uhrzeit und Datum geht, kannst Du die auch aus > der RMC message extrahieren: > > http://gpsinformation.org/dale/nmea.htm#RMC > > cheers Patric Ja mir gehts nur um die Uhrzeit.... allerdings nicht um die UTC Zeit sondern um die an einem Ort vorliegende gültige Ortszeit...ohne dass man die Zeitzone selbst eingeben muss....
Verstehe, wahrscheinlich hat SkyTraq da ein wenig zuviel versprochen, wenn sie die ZDA message auch anbieten. Um die lokal Zeit zu bestimmen muss der Empfänger was berechnen, diese Information kann ja nicht vom Satelliten kommen (woher soll der wissen wo der Empfänger ist). Vielleicht gibts im Netz einen einfachen Algorithmus mit dem Du die Zeitzonen abhängig von der geogr. Position ausrechnen kannst. Vereinfacht kannste ja einfach 24 gleichverteilte Zonen annehmen und dann einfach mit der geogr. Länge ein Zeitoffset berechnen. Patric
@ Patric Sieht so aus....da wird mir wohl nichts anderes übrig bleiben als wirklich 24 gleichverteilte Zonen anzunehmen da ich keinen Algorythmus gefeunden habe. Danke für deine Hilfe! Falls jm einen Algorythmus kennt wäre ich natürlich sehr dankbar dafür!
Das Modul kann kein ZDA Datensatz ausgeben, steht auch nicht in der Spec. Geruechteweise ist ZDA bei anderen Modulen/Chipsaetzen zwar verfuegbar, jedoch mit nutzlosen Daten gefuellt. Die Sinnigkeit der Ortzeit muesste sowieso hinterfragt werden. Schliesslich ist die lokale Ortszeit nicht nur von der geographischen Position abhaengig sondern ebenso von Laendergrenzen. Einfach mal eine Karte mit den Weltzeiten anschauen und schnell feststellen dass 24 gleichverteilte Sektoren nichts nuetzen.
24 gleichverteilte Zonen wäre eine zu grobschlächtige Einteilung...das stimmt. Man müsste selbst Grenzlinien ziehen....damit ließe sich bestimmt eine relativ genaue Einteilung erstellen....aber recht aufwendig das Ganze.
Hallo zusammen, ich hätte auch Interesse, sind denn noch Skytraq Venus 6 Module vorhanden oder kann mir jemand eine Bezugsadresse nennen ? Vielen Danke im Voraus, Bene
J. Perthold schrieb: > Das Modul kann mit einem RS232 Pegelwandler bestueckt werden, kann dann > also direkt an die serielle Schnittstelle angeschlossen werden. > Kann man natuerlich auch mit einem USB/UART Datenkabel direkt an die USB > Schnittstelle anschliessen. Wie geht das? Ich würde so ein Modul hauptsächlich per RS232 an ein APRS Funkgerät anschliessen wollen. Heist "bestückt werden" das man das Modul "aufrüsten" kann? Oder mit externem Pegelwandler? Ein Pic mit Display soll aber auch noch dran, um Positon/Locator/Geschwindigkeit anzuzeigen. Danke! Andreas P.S. Habe mit der Anfrage schon ein Mail geschrieben.
Also. Ein PIC benoetigt keinen Pegelwandler auf RS232, denn das Modul hat TTL. Es scheint nicht ganz klar zu sein was ein RS232 Pegelwandler macht und wozu der gut ist. Ein MAX232 oder aehnlich wandelt TTL nach +-12V und zurueck. Mit diesen +-12V kann man auf ein Kabel von einigen Metern, mit TTL sollte man das vermeiden. Wenn nun ein GPS Modul an einen PIC soll, so haengt man TTL an TTL und gut ist. Fuer ein Funkgeraet braucht man einen 2.UART am PIC.
Die Module sind angekommen! Sehr schnell! Danke! Die Funktion eines Pegelwandlers und der Sinn der +-12V Signale sind mir schon klar. Die Störsicherheit und die Länge des Übertragungsweges ist hier aber nicht entscheidend. Eher welche Pegel der Empfänger (der GPS Eingang am Funkgerät) "versteht". Ich brauch also TTL für den PIC, das wollte ich über den USART einlesen. Eventuelle Initilisierungen könnte ich über den PIC erledigen. Und darüber hinaus brauch ich den Ausgang als RS232 (über den PEgelwandler) am Eingang des Funkgerätes. Mein Plan war nun zumindest den Ausgang (TX am GPS Modul) sowohl zum USART des PIC als auch zum Pegelwandler zu senden. Spricht da was dagegen? Nur zum weiterleiten einen extra USART erschien mir Verschwendung. ;) Das Funkgerät muss nur die NMEA Daten empfangen. Viele Grüße Andreas
Den Tx Ausgang des Modules kann man parallel an den Rx des PIC und an den Max232 zum funkgeraet senden. Was macht man aber mit dem Rx Eingang des Modules ? Parallel drauf geht da nicht. Jumpern ? Wenn das praktisch ist ... sobald man das Modul nach dem Powerup jeweils initialisieren muss, ist das eher weniger praktisch. Ein zweiter UART am PIC ist nun wirklich nicht uebertrieben.
Danke für Deine Gedanken dazu. Das Funkgerät muss nichts ans GPS Modul senden. Und auch nicht an die Schaltung. Damit kann sollte es ohne zweiten UART für diesen Fall erstmal gehen. Initialisieren kann das Modul ja der PIC. Falls ich das machen muss. Aber wenn ich es richtig verstanden habe könnte für meinen Fall die Werkseitige Einstellung schon reichen. Dann lesen beide (PIC und FUNK) nur die ankommenden Daten. Ok, ich fang einfach mal an... Ist ja eh nicht so die rechte Rubrik dafür. Gegebenenfalls mach ich dazu ein neues Thema auf. ;) Viele Grüße Andreas
Hi, ich würde gerne eine externe Antenne an das Modul anschließen, weiß jedoch nicht ob ich eine handelsübliche GPS Antenne fürs Auto geeignet ist und ob man diese einfach nur mit der Patchantenne verbinden muss. Hat hier jemand dazu schon Erfahrungen gemacht? Vielen Dank im Vorraus...
Moin, ich habe das Modul auch gekauft und finde es echt super! ... Nun möchte ich es auch gerne an ein APRS Modem für mein Funkgerät anschließen... Das Modem benötigt 4800 Baud. Ich habe die Config Software Runtergeladen und darin auch eingestellt das es auf 4800 Baud die Position ausgeben soll. Binary -> Configure Serial Port-> 4800 Baud und Update to Sram+Flash Geht sehr gut, in M$ Autoroute geht es gut (nimmt nur 4800baud). Sobald ich die Stromzufuhr unterbreche (ausschalten) ist es wieder auf 9600 Baud. Aber wenn ich es verbaue, kann ich es nicht jedes Mal rausholen um es wieder auf 4800 Baud zu setzten. Kann mir jemand helfen was ich falsch mache??? Gruß Jan
Hallo Jan, da das Modul kein Flash-Speicher hat gehen alle Einstellungen mit dem Unterbrechen der Versorgung verloren. Das Modul kann mit Widerstaenden umkonfiguriert werden, jedoch ist das Umloeten von 0402 Widerstaenden nicht ungefaehrlich. Gruss, Juergen
Moin, Vielen Dank erstmal, das hilft mir schon mal. ... Wenn ich an VBAK eine Knopfzelle anlöte (oder Mignon Zelle), dann sollte ja die Einstellung gespeichert bleiben? Aber wie lange hält die Knopfzelle? Ich glaube dieser Pin benötig nicht so viel Strom oder irr ich mich? Mit 4 Wochen wäre ich zufrieden. mfg Jan
eine Mignonzelle hat schon ganz schoen saft, je nach Hersteller glaub ich bis 3Ah (oder vielleicht mitlerweile noch mehr) da kannste den strom messen & ausrechnen wie lange die haellt ABER warumm versucht du es nicht mit einem 1F Gold-Cap der ist immer nach dem abschalten voll vlG Charly
Also je nach dem kann die schaltung mal gut bis 4 wochen "in der ecke liegen" und dann möchte ich nicht jedes mal wieder das modul auf 4800 baud setzen. Ich werde das mal messen bei gelegenheit... Aber ich glaube das kann was werden ;)
Die Baudratenumstellung ist eine Sache der Software. Also einfach machbar. Was soll das Hervorzaubern von Schwierigkeiten? Beim Booten einfach mit 9600 ansprechen.
Hallo an alle, gibt es jemand der sein Projekt(mit xmegx) mit dem ST22 online stellt? Wäre für Anfänger wie mich eine Super Hilfe. Vielen Dank für Code bzw Links Viele Grüße und ein besinliches Fest Egon
wenn die module noch verfügbar sind, würde ich 2 nehmen. lg. clemens
Hallo, es sind noch Module zu haben. Kontakt: jperthold (at) hot mail (punkt) com Gutes Neues !
Hallo, mein Modul ist heute gekommen. Habs auch gleich mal auf dem Steckbrett angeschlossen, nur leider kommt am PC nix an. Mein TTL-RS232 Wandler funktioniert, das hab ich getestet. Meine Beschaltung: (Antenne oben, Pins unten, von links nach rechts, gibt an wo ich den Pin hingeführt habe) 1: Wandler-Out 2: Wandler-In 3: GND 4: 5V 5: 5V 6: Frei 7: 5V Die Input-LED a Pegelwandler leuchtet einmal die Sekunde kurz auf. Ich hab testweise mal meinen Logikanalysator angeschlossen, der zeigt mir an, dass nur ganz kurze Impulse aus dem Modul kommen und eine Baudratenerkennung, würde das als 230400 Baud erkennen. Ich hab im Skytraq-Programm auch schon einmal alle Baudraten absuchen lassen, ohne Erfolg. der Comport ist allerdings der richtige! Das Modul wird im Betrieb spürbar, nicht unangenehm, warm! Spannungsversorgung ist ein Stabilisiertes, Lineares, regelbares Labornetzteil. Stromaufnahme sind um die 100mA, was laut Datenblatt zu viel ist. Kann mir einer weiterhelfen, muss ich was besonderes beachten? Viele Grüße und^Danke im Voraus, Chris
Am Besten mal RX und TX vertauschen. Die hohe Stromaufnahme ist in der Anlaufphase durchaus normal. Defaultmaesig werden die Daten 1x pro Sekunde ausgegeben, allerdings mit 9600 Baud.
Gerade lese ich RS232 Wandler... Das Modul gibt bereits TTL Level aus, wofuer noch einen RS232 Wandler ???
Habe RX und TX eben mal getauscht, funktioniert immer noch nicht. Ich hab auch mal den Datenstrom mit dem Logicanalyzer aufgezeichnet und durch einenn Parser geschickt, da kommt auch nix gescheites raus!
Also zusammengefasst: Modul sendet irgendwas, der 1PPS Ausgang wackelt im 1s Takt aber vom PC wird nichts verstanden. Sieht fuer mich so aus als ob das GPS Modul zumindest rudimentaer funktioniert. Ich nehme an der PC und RS232 Wandler funktionieren (RX und TX des RS232 Wandlers verbinden, mit Terminal Programm Daten ausgeben -> werden korrekt wieder empfangen) ? Die Spannungspegel passen auch ? Das Modul gibt keine 5V Pegel aus, evtl. mal pruefen ob der eingesetzte RS232 Wandler mit niedrigeren Pegel nicht zurecht kommt.
War sowas ähnliches. Ich hab LED's auf meinem Pegelwandler, um sehen zu können, ob sich überhaupt was tut, für debugginzwecke halt. Wenn diese per Jumper trenne, geht alles ohne Probleme. Da sind die Ausgänge des GPS-Moduls wohl nicht so stark belastbar (2mA)
jperthold (at) hotmail (punkt) com ist die E Mail noch aktuell ???
>Da sind die Ausgänge des GPS-Moduls wohl nicht so stark belastbar (2mA) Es ist immer wieder dasselbe. Wenn man keine Beleuchtung haben will, sondern nur einen zustand signalisieren will, dann genuegen auch 100uA durch eine LED. Man muss einfache eine high intensity Led nehmen, die 100mCd @ 20mA oder so bringt.
>jperthold (at) hotmail (punkt) com > ist die E Mail noch aktuell ??? Was spricht dagegen einfach mal eine email dahin zu senden ?
Hab soeben mein Modul erhalten, tip top schneller Versand, und als nette dreingabe auch noch die dazu passenden Pins zum anlöten! Bitte weiter so, und ich kaufe gerne wieder eins, sollte ich eins benötigen.
Hallöchen Ich habe jetzt auch einen SkyTraq in Verwendung. Habe allerdings ein kleines Problem mit der Checksumme, wollte mal anfragen ob das schon bekannt ist oder ob ich einen Rechenfehler mache. Ich wollte eigentlich den µC rechnen lassen, sieht dann ungefähr so aus: ucBaud_Msg[ 4] = 0x05; // Message ID 0101 ucBaud_Msg[ 5] = 0x00; // COM Port 1 0000 ucBaud_Msg[ 6] = 0x03; // Baud Rate 38400 0011 ucBaud_Msg[ 7] = 0x00; // Update to SRAM 0000 ucBaud_Msg[ 8] = 0x06; // Checksum 0110 ucBaud_Msg[ 8] = ucBaud_Msg[4] ^ ucBaud_Msg[5] ^ ucBaud_Msg[6] ^ ucBaud_Msg[ 7]; Funktioniert aber leider nicht. Wenn ich das selber ausrechne kommt bei mir 0x06 raus, die Umstellung funktioniert aber nur wenn ich 0x05 angebe. Weiss jemand was ich da falsch mache???
Hallo, ich hätte Interesse an den Modulen. Handelt es sich um das "ST22B" mit Batterie? Wie lange hält die? Arne
Fragen bitt an die email im ersten Post richten. Der Poster kommt hier nicht taegl. vorbei.
Hallo, ich hab ein Problem mit dem Modul. Mein Aufbau: GPS und Atmega32 an 3,3V RX-GPS <---> TX-ATmega TX-GPS <---> RX-ATmega Die Pins 1PPS und MODE des GPS-Moduls sind unbeschaltet. Ich benutze die Uart-Lib von Peter Fleury. Leider wir gar nix empfangen. Ich dachte, dass das Modul nach dem Anlegen der Versorgungsspannung anfaengt alle Sekunde eine Nachricht zu schicken. Richtig so, oder muss ich noch irgendwas zur Initialisierung tun? Ich habe auch mal geschaut ob sich was am 1PPS Pin tut, aber der bleibt staendig auf LOW.
Haste du beide Leitungen mit Vcc belegt? Als den VCC-Pin und den Vbat-Pin? Gibt uns doch mal genaue infors zu deinem aufbau. an welchen pin hängt was und wie sind die miteinander verbunden (RX und TX vertauscht)
RX, TX habe ich vertauscht. Also noch mal detailiert mein Aufbau (Steckbrett): GPS-Pin: ATmega32-Pin 1 (RX) <----> 15 (TX) 2 (TX) <----> 14 (Rx) 3 (GND) <-> GND 4 (VIN) <-> VCC 5 (VBAT) <-> VCC 6 (1PPS) <-> nix 7 (MODE) <-> nix Habe noch zusaetzlich nen 100nF zwischen GND und VIN angebracht. Ich dachte eg, dass das GPS-Modul bei korrekter Spannungsversorgung OHNE Initalisierung mit 9600 Baud sendet. Ist das richtig?
Ja, sollte es. Bei mir fängt er sofort an zu senden. Das Signal ist allerdings recht schwach, eine LED ist da schon zu viel für den Ausgang
Ich hab eine LED mittels einem 74HCT245 Treiber angesteuert. TX vom GPS-Modul scheint staendig HIGH zu sein. Und auch am 1PPS-Pin tut sich nichts.
Hier mal mein Code. uart.h ist aus der uart-lib von Peter Fleury. Ich habe jetzt an PINC 0-4 Leds angeschlossen und mit dem Code leuchtet genau PINC4.
1 | #define F_CPU 8000000UL
|
2 | |
3 | #include <avr/io.h> |
4 | #include <avr/interrupt.h> |
5 | #include <avr/signal.h> |
6 | #include <avr/pgmspace.h> |
7 | #include "uart.h" |
8 | |
9 | #define UART_BAUD_RATE 9600
|
10 | |
11 | int main(void) { |
12 | |
13 | uart_init( UART_BAUD_SELECT(UART_BAUD_RATE, F_CPU) ); |
14 | sei(); |
15 | |
16 | DDRC = 0xff; |
17 | |
18 | char c; |
19 | while (1) { |
20 | c = uart_getc(); |
21 | if ( c & UART_NO_DATA ) |
22 | {
|
23 | PORTC |= (1 << 0); |
24 | }
|
25 | else
|
26 | {
|
27 | if ( c & UART_FRAME_ERROR ) |
28 | {
|
29 | PORTC |= (1 << 1); |
30 | }
|
31 | if ( c & UART_OVERRUN_ERROR ) |
32 | {
|
33 | PORTC |= (1 << 2); |
34 | }
|
35 | if ( c & UART_BUFFER_OVERFLOW ) |
36 | {
|
37 | PORTC |= (1 << 3); |
38 | }
|
39 | PORTC |= (1 << 4); |
40 | }
|
41 | }
|
42 | return 0; |
43 | }
|
Matthias K. schrieb: > Hier mal mein Code. uart.h ist aus der uart-lib von Peter Fleury. Ich > habe jetzt an PINC 0-4 Leds angeschlossen und mit dem Code leuchtet > genau PINC4. >
1 | > char c; |
2 | > while (1) { |
3 | > c = uart_getc(); |
Der Fehler liegt darin, dass Du char als Datentyp benutzt. uart_getc() liefert einen uint16_t zurück und kodiert die Status-Informationen in den oberen Bits. Durch die automatische Umwandlung in char (8bittig) werden diese Informationen vom Compiler verworfen => die Bits können nie gesetzt sein. Gruß Chris
Danke fuer den Hinweis. Den Fehler habe ich ausgebessert. Jetzt lande ich immer in UART_NO_DATA Fall. d.h. es wird nix empfangen. Anschlusstechnisch habe ich doch alles richtig gemacht oder? Reicht es aus das GPS-Modul mit Spannung zu versorgen und dann muesste nach gewisser Zeit der 1PPS-Pin jede Sekunde nen Puls geben? Matthias
Ich glaube, da kommt erst ein Puls, wenn gültige GPS-Daten empfangen wurden. Ansonsten nicht. Schließ das GPS-Modul mal über einen RS232-TTL-Umsetzer an deinen PC an und schau in einem Terminalprogramm nach, ob überhaupt daten reinkommen, sodass wir auf der Seite des GPS-Moduls schonmal einen Fehler ausschließen können.
Also, danke erst mal fuer eure Hilfe. Ich habe jetzt das Modul jetzt mal mittels RS232-TTL-Umsetzer an den PC angeschlossen. Leider wird gar nichts empfangen. Es reagiert auch nicht auf irgendwelche Befehle aus AN0003_BINARY_MESSAGE.pdf. Also konkret habe ich versucht die Software Version abzufragen. Es passiert einfach nichts. Ich denke also, dass es am GPS-Modul liegt.
Hallo Herr Perthold, ich wäre interessiert am Kauf eines Mini GPS Module – Skytrag Venus 6 (22x22x8), hätten sie noch eines zu verkaufen? Viele Grüße Philipp
Schick ihm besser ne Mail. Hier liest er nicht täglich mit
Ich habe vor für mein Modellflugzeug einen kleinen GPS-Logger zu basteln, um mir ein paar Flugdaten ansehen zu können. Dafür sollte man das Modul doch verwenden können, oder?
Das Modul kann man mit Sicherheit fuer einen Flugdatenlogger nutzen. Jedoch ist die per GPS ermittelte Hoehe nicht so exakt wie die Laengen- und Breitenposition.
Moritz P. schrieb: > Ich habe vor für mein Modellflugzeug einen kleinen GPS-Logger zu > basteln, um mir ein paar Flugdaten ansehen zu können. Dafür sollte man > das Modul doch verwenden können, oder? Also ich habe mit dem Vorgängermodul (Venus 5) von Herrn Perthold einen Datenlogger gebaut, das ging 1a: http://projekte.esuark.de/de/avr-projekte/gps-sd-logger.html
Hallo an alle. Ich habe dieses Modul kürzlich wieder ausgegraben und wollte es an meinen AVR anschließen, allerdings hatte ich das Problem, dass der Low-Pegel vom GPS-Modul lediglich auf 4,5V herab sinkt. (Ich hab das mit meinem Oszi nachgemessen). Wenn ich es allerdings an meinen Arduino mit einem FTDI chip anschließe, dann funktioniert die Datenübertragung einwandfrei. Mache ich irgendwas beim AVR falsch? Ich benutze Peter Fleury's UART library.
J. Perthold schrieb: > Das Modul kann man mit Sicherheit fuer einen Flugdatenlogger nutzen. > Jedoch ist die per GPS ermittelte Hoehe nicht so exakt wie die Laengen- > und Breitenposition. Das mit der Höhe ist aber ein generelles Problem mit GPS und hängt nicht speziell von dem Modul ab, oder? Ich schicke dir - ich hoffe mal, "du" ist in Ordnung?! - dann morgen mal eine Mail, dass ich gerne so ein Modul kaufen würde.
ich würde auch 3 nehmen !!! sind die noch zu haben ???
Schick doch einfach mal eine Mail an die Adresse, welche im ersten Post steht!
ich verwende dieses hier. http://shop.trenz-electronic.de/catalog/product_info.php?cPath=105_139&products_id=758 hat eine RS232 schnittstelle und hat alles was man braucht. und die preise hier sind wohl auch ganz OK. ;-) http://shop.trenz-electronic.de/catalog/default.php?cPath=105_139
Die Seite habe ich gleich mal in meine Lesezeichen aufgenommen :) Aber vom Preis ist es kein Unterschied, da die Versandkosten recht hoch sind. Und die GPS da scheinen mir doch etwas unpraktisch, um sie zu verlöten, da sie sehr klein sind. Ich bleibe bei dem, was J. Perthold hier anbietet, das ist immerhin auch schon ausreichend getestet worden :)
Die Hoehenungenauigkeit ist ein allgemeines GPS Problem. Von den Modulen sind genug vorhanden, der Preis ist 19 Euro/Stueck, 2 Euro Versand. Versand erfolgt aus Europa. Bei groesseren Mengen koennen wir gerne einen passenden Preis aushandeln.
Gibt es die Module eigentlich auch als wasserdichte Maus mit z.B. 2 m Anschlußleitung?
Was bedeutet wasserdicht ? Unter Wasser funktionert das GPS eh nicht. Spritzwasserfest ? Man kann's ja in ein Gehaeuse einbauen, und das Kabel durch eine Verschraubung durchfuehren. Hab ich gemacht, zusammen mit einem Controller und einer Speisung.
Dekad Oschi schrieb: > Was bedeutet wasserdicht ? Unter Wasser funktionert das GPS eh nicht. > Spritzwasserfest ? Man kann's ja in ein Gehaeuse einbauen, und das Kabel > durch eine Verschraubung durchfuehren. Na unter Wasser werde ich es wohl nicht benutzen wollen. Halt eine wetterfeste GPS-Maus, wie z.B. im Link 5 posts weiter oben. Und ja, natürlich man kann es selber in ein Gehäuse einbauen. Die Frage war aber, ob es das schon fertig gibt. So wie z.B. http://cgi.ebay.de/65-Kanal-USB-GPS-Maus-Mouse-Receiver-Laptop-Notebook-/170556760849 Halt nur zu einem ganz anderen Preis...
Nachtrag: Man kann auch noch 40 Euro drauflegen und hat dann gleich den Minihomer fix und fertig in der Hand. Ist zwar wieder so ein hybrid, aber mit den Funktionen wirklich super.
Hat schon mal jemand Probleme mit dem 1PPS-Signal gehabt? Bei mir kommt da nichts mehr raus. Kurzzeitig hat es aber funktioniert. Der Pin benimmt sich wie nicht angeschlossen, bzw. wie ein hochohmiger Eingang. Im Datenblatt irritiert mich folgender Absatz: The 1PPS pin is multiplexed with some debug mode function whose mode is to be determined at end of power on reset cycle. To avoid incorrect function do not pull-up or pull-down this signal. Kann es sein, dass der Puls irgendwie abgeschaltet wurde? Uwe
Ja. wuerd ich annehmen. Ich ging erst davon aus diese Funktionalitaet enablen zu muessen und fand sie per default aktiv.
Da das Teil aber alle Einstellungen vergisst, wenn man die Versorgung wegnimmt, sollte dann doch alles wieder in Ordnung sein. Ich hab inzwischen versucht mit den binären Kommandos den Ausgang zu aktivieren, geht aber nicht. Vermutlich hat der Ausgang sein Leben ausgehaucht. War an einem mit 5V versorgten ATmega664 angeschlossen. Sollte zwar nicht sein, aber der könnte ja mal einen 5 Volt High-Pegel ausgegeben haben, den das Modul nicht verkraftet hat. An der seriellen Schnittstelle sind die 5V jedoch (bis jetzt) kein Problem. Uwe
Angehängte Dateien:
-
28 KB

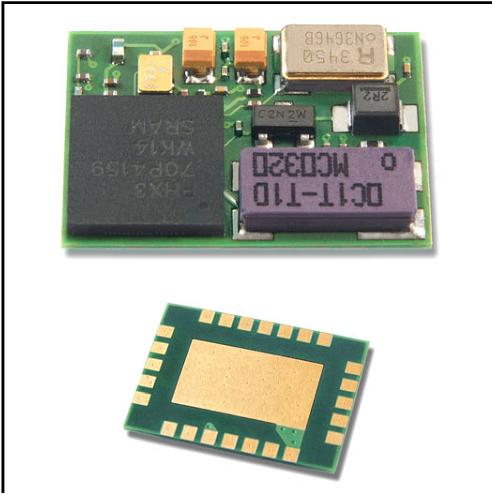

http://www.ebay.de/itm/FS-Oncore-GPS-receiver-Motorola-/140600359806 nettes micro GPS modul, nur eine firmware muss von der entspr. applikation erst in das modul geladen werden wenn ich den verkäufer richtig verstehe ! war wohl mal für motorola handys (ca. 2004/5)? hab von dem Vk. die unterlagen bekommen div. beschreibungen,FW + SW, falls intresse besteht !
Leider wurde meine Bestellung kurzzeitig vergessen. Nach einer kleinen Erinnerung war das Modul am nächsten Tag da! Für erste Versuche habe ich dann kurz einen Adapterstecker gebaut und ran an den USART <--> USB wandler (CP2102). Nach kurzer Zeit hat er dann auch trotz Kaltstart und Position unterm Dachfenster den ersten fix. Jetzt kann er an den LPC... Grüße N.M.
N.M. schrieb: > auch trotz Kaltstart und Position unterm Dachfenster den ersten fix. was für eine antenne hast du angeschlossen ? gruss
Angehängte Dateien:
-
29 KB
R. H. schrieb: > was für eine antenne hast du angeschlossen ? gruss Ist schon drauf (PCB-Antenne). Grüße
Hallo! Nachdem der letzte Beitrag nun doch schon ein paar Monate her ist wollte ich nachfragen, ob es noch möglich ist Module zu bestellen? Grüße, Benedikt
Ich habe Herrn Perthold auch schon mehrere Emails gesendet, leider ohne Rückmeldung! Er scheint wohl keine Zeit oder Module mehr zu haben. Grüße, Nico
Hallo Nico, vielen Dank für den Hinweis! Dann heißt's wohl abwarten, Tee trinken und hoffen, vielleicht gib's ja hier im Forum doch noch eine Antwort. grüße!
Herr Perthold hat auch einen Webshop: http://www.mr-lee-catcam.de/pe_cc_o3_de.htm Da wird das Modul und ein paar andere nette Sachen angeboten. Ich habe da im August ein Modul bestellt, kam nach etwa einer Woche. Gruß, Uwe
Die ursprüngliche Mail des Verkäufers ist immer noch gültig. Einfach nochmals probieren
Hat jemand eine Bezugsquelle für den ST22 aus Deutschland? Ich bestelle ungern aus den USA (Zollgebühren, keine Sendungsverfolgung, lange Lieferzeiten, usw)
Die Module koennen auch ueber eine in Deutschland ansaessige Entwicklungsfirma bezogen werden. Oder alternativ Versand per Express: schnell, verfolgbar und (aehm) teuer :-) Lohnt sich also nur fuer groessere Mengen.
J. Perthold schrieb: > Die Module koennen auch ueber eine in Deutschland ansaessige > Entwicklungsfirma bezogen werden. ..und von wo? Link?
J. Perthold schrieb: > Lohnt sich also nur fuer groessere Mengen. Ich bräuchte genau....... eins! J. Perthold schrieb: > Die Module koennen auch ueber eine in Deutschland ansaessige > Entwicklungsfirma bezogen werden. Die da wäre?
Ach Leute... Schaut doch einfach mal sieben Posts weiter oben
Hi ratlos schrieb: > Ach Leute... Schaut doch einfach mal sieben Posts weiter oben falls du diese meinst....das wird von USA geschickt!!!! > Herr Perthold hat auch einen Webshop: > http://www.mr-lee-catcam.de/pe_cc_o3_de.htm oder wo kannst du die Deutsche Lieferadresse rauslesen?
J. Perthold schrieb: > Die Module koennen auch ueber eine in Deutschland ansaessige > Entwicklungsfirma bezogen werden. Was ist denn nun mit dieser ominösen Entwicklungsfirma? Gibt's die nur in der Phantasie oder hat die auch nen Namen?

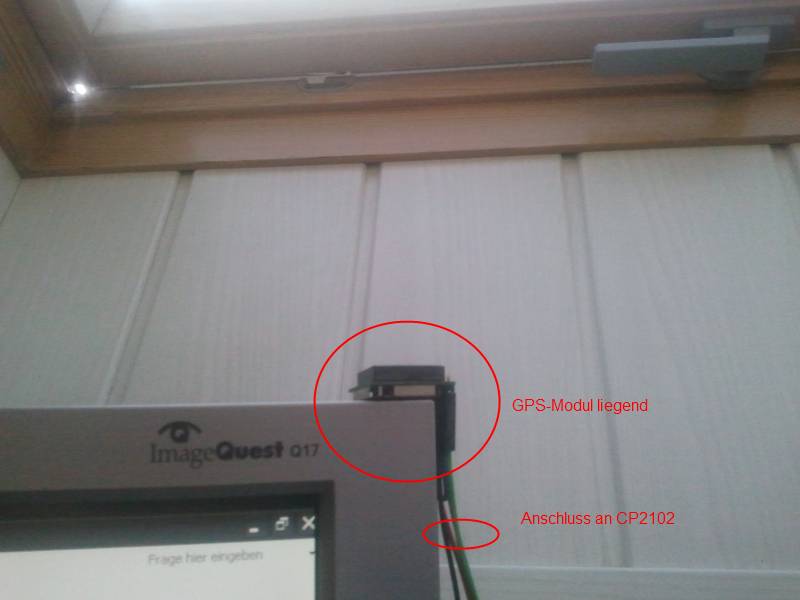

Nach längerer Zeit bin ich jetzt auch dazu gekommen, mir nochmal meinen GPS-Logger vorzunehmen. Zum Testen des Moduls wollte ich es erst einmal nur per RS232 an den PC anschließen, aber so einfach ist es ja dann doch nicht. Mein Versuch, einfach Aus- und Eingänge des Moduls mit den Gegenstücken der Schnittstelle zu verbinden ist natürlich fehlgeschlagen. Nachdem ich den Thread nochmal gelesen habe, weiß ich nun auch, dass man noch einen Pegelwandler dazwischen schalten muss. Jetzt wollte ich nur mal schnell nachfragen, ob es nur daran gelegen hat, dass ich mit dem naiven Versuch nur komische Zeichen (s. Anhang) empfangen habe, oder ob man außer dem Pegelwandler noch auf andere Sachen achten muss/sollte. Wie gesagt, erst einmal möchte ich nur das Modul testen und es dazu an den PC anschließen.
Über den Pegelwandler an die serielle Schnittstelle des PCs und es funktioniert!
Und Parameter richtig setzen. Sollte - glaube ich - 9600Baud, 8N1 sein
Angehängte Dateien:
-
130 KB
Hi, ich habe jetzt auch ein Modul bekommen und wollte es gleich per Board an den PC anschließen, es funktioniert auch soweit das ich z.B die Baud rate verstellen kann allerdings spuckt mir das Windows Tool Skytraq Control Center nur nullen aus. Egal wie lange ich es suchen lasse. An einem Fehlenden Pegelwandler kann es denke ich mal nicht liegen da ich ja Daten bekommen oder ?
Die Daten scheinen gut zu sein, der Inhalt Schrott. Das Modul sieht genuegend Himmel ? Und zwar ohne Metall, Glas oder dergleichen oben drueber?
Das Modul funktioniert nur unter freiem Himmel. Auf der Autobahn brauche ich ~5 min bis zur ersten Fixposition. Am Fensterbrett waren es mehr als 2,5 Stunden.
Wow das das so lange brauch dachte ich nicht ich hatte ihn auf ner Fensterbank aber dann probier ich es morgen noch mal draußen. Danke
> Da hat sich in den letzten Jahren viel getan. Meinen alten Garmin Geko > kann man im Wald nicht gebrauchen aber ein moderner GPS-Empfänger > funktioniert auch im Wald. Damals als ich meinen Geko gekauft hatte, galt er als eines der besten Geräte der Consumerklasse. Habe kein älteres Modell kaufen wollen, wie mir einige Leute empfahlen. Habe lange auf die Lieferzeit des geko gewartet und gehofft, sobald keinen neuen GPS-Empfänger kaufen zu müssen. Da außerdem versichert wurde, dass sich der Empfang im Wald aus physikalischen Gründen nicht verbessern liese.
Ja man könnte sich alle 2 Jahre einen neuen GPS-Empfänger kaufen. Ich habe mit einem Garmin GPS12 angefangen. Aber bald bringt ein Empfindlichkeitsgewinn nichts mehr, weil dann jede Reflexion das Ergebnis verfälscht. Außerdem werden die GPS-Empfänger in den Smartphones hoffentlich auch mal besser, womit somit sowieso jeder einen GPS-Empfänger haben wird. Dann wird die Nische von Garmin & Co noch kleiner. Heutzutage sind die GPS-Empfänger in den Smartphones nur eine Notlösung und vor allem ist die kurze Akkulaufzeit inakzeptabel.
Deshalb frage ich mich schon lange, wer heute noch was mit dem veralteten Venus 6 anfangen will. Zumal der Preis für das relativ unbekannte Ding ziemlich üppig ist.
In der Bucht versucht einer mit mehrfachen Angeboten die Venus6 in GPS-Mäusen los zu werden. Klingt alles ziemlich unseriös. Da heist es "Dies ist ein Angebot mit nicht öffentlicher Bieter-/Käuferliste." und im Betreff des Angebots steht irgendwas von "Laptop ASUS"
Hallo wach? Das Angebot ist von 2009. Sehr unwahrscheinlich, dass es noch in unveränderter Form gültig ist. Möglicherweise sind die Module gar nicht mehr lieferbar oder der Preis hat sich seither halbiert. Nix genaues weis man nicht. > Herr Perthold hat auch einen Webshop: > http://www.mr-lee-catcam.de/pe_cc_o3_de.htm Übrigens sehr unseriös. Keine Ausweisung von Versandkosten und im Impressum steht noch nicht mal ein Ansprechpartner!
hallo schrieb: > >> Herr Perthold hat auch einen Webshop: >> http://www.mr-lee-catcam.de/pe_cc_o3_de.htm > > Übrigens sehr unseriös. Keine Ausweisung von Versandkosten seltsam, ich kann die Versand und Bankkosten (paypal option) sehen. > und im Impressum steht noch nicht mal ein Ansprechpartner! doch, hier steht alles was stehen muss drin http://www.mr-lee-catcam.de/copyrigh.htm > Übrigens sehr unseriös. unseriös sind postings wie deins.
>> Übrigens sehr unseriös. Keine Ausweisung von Versandkosten > >seltsam, ich kann die Versand und Bankkosten (paypal option) sehen. Ich kann da nur sehen, dass paypal extra kostet, aber nicht wieviel. Zu Versandkosten bei Überweisung gibts keine Angaben. Auch nicht auf der Bestellseite. http://www.mr-lee-catcam.de/pe_cc_o_a_de.htm Übringens muss bei jeder Preisangabe ein direkter Link zu den Versandkosten vorhanden sein. Aber hier http://www.mr-lee-catcam.de/pe_cc_o3_de.htm und hier http://www.mr-lee-catcam.de/pe_cc_o2_de.htm steht dazu nichts. >> und im Impressum steht noch nicht mal ein Ansprechpartner! > >doch, hier steht alles was stehen muss drin >http://www.mr-lee-catcam.de/copyrigh.htm Ach? Außer einer ominösen Postbox steht da nix. >> Übrigens sehr unseriös. > >unseriös sind postings wie deins. Is ja gut, dass du den vollen Durchblick hast. Würde mich nicht wundern wenn du schon oft im Internet beschissen worden bist, wenn du so etwas als seriös betrachtest.
Die Bestellung hat damals bei mir perfekt und wunderbar geklappt. Und damit bin ich wohl nicht alleine. Man muss nicht alles schlecht reden. Wer möchte, kann ja gerne wo anders Module kaufen.
Zum Glück darf ja jeder kaufen wo er will. Manche sind eben ziemlich naiv und/oder lieben das Risiko. Damit will ich nicht sagen, dass obiger Shop ein Betrüger ist. Ich kenne den Shop nicht und erlaube mir deswegen auch kein entsprechendes Urteil. Aber etwas suspekt erscheint mir das dann doch weil Dinge die einen seriösen Shop auszeichnen eben nicht in Ordnung sind und nach deutschem Recht sogar Abmahnfähig sind. Mir wäre das Risiko zu hoch, obwohl ich durchaus auch schon öfter bei diversen Händlern in USA und Hongkong etwas gekauft habe.
ich schrieb am 27.5.2012 im Beitrag #2691812: > Deshalb frage ich mich schon lange, wer heute noch was mit dem > veralteten Venus 6 anfangen will. Ist der Venus 6 wirklich so schlecht? Der wird ziemlich häufig in käuflichen GPS-Loggern verbaut. Welche besseren Chips gibt es denn? Gut, an die Chips in modernen Smartphones, die auch GLONASS beherrschen, kommt man wohl nicht ran. Aber die gab es im Mai 2012 noch nicht.
Halli Hallo, ich bin neu hier und habe deinen Beitrag gelesen. Ich hatte ein paar Fragen dazu wäre es möglich dich per Mail zu kontaktieren? Vielen Dank im Voraus mit freundlichen Grüßen Andi aus Tirol
Thread beobachten
Seitenaufteilung abschaltenBitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
