Hallo,

ich suche für eine größere Schaltung einen Schaltregler mit mehreren
Ausgangsspannungen. Der Schaltregler sollte können : Uein 8-14V, Uaus 3
mal +/-15 V/ jeweils ca. 800mA. Die einzelnen Spannungen müssen
galvanisch getrennt sein. Ich hatte da an einen Ferritkern gedacht, mit
Mos-Fet davor. Schwierig scheint mir die konstante Spannung zu sein. Im
Moment sind kleine DC/DC-Wandler mit nachgeschalteten 78..,79.. Reglern
verbaut die mit ihrem schlechten Wirkungsgrad einen Haufen Wärme
produzieren.

Ich würd mich freuen wenn jemand da eine Idee oder sowas schon mal
aufgebaut hat.

bis dann
Gruß
Marcus

Autor: T. C. (tripplex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Spontan würde ich sagen einen Sperrwandler benutzen, einen richtig
gewickelten Leistungsübertrager, und die Regelungsrückführung
mit einen Optokoppler.

Wie man jetzt den Übertrager und alles genau berechnet - Da
bin ich überfragt.

Im PC Netzteil funktioniert sowas ja auch ;)

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grmpf, zu wenig:
http://www.national.com/an/AN/AN-1118.pdf
aber nett.

Du brauchtst ja 25 Watt, also mehr als 3A aus den 8V.
Muss es so gut geregelt sein?
Sonst kannst du einfach einen Trafo bauen und mit
Rechteckwechselspannung versorgen.
Aber auch wenn es geregelt sein muss, würde ich zum
Flusswandler greifen. Ein SG3525 wird mit 2 Wicklungen
die geweils einen Mittelanschluss haben betrieben,
das Windungsverhältnis so ausgelegt dass es auch bei
8V rein noch für mehr als 15V raus reicht, und die
Rückkopplung wenn es galavanisch getrennt sein muss
erfolgt in üblicher Art und Weise über einen Optokoppler.

Das wird bei 25W noch die problemlosere Variante sein,
denn ein Flyback regelt 2 getrennte Sekundärwicklungen
nicht so gut.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wie man jetzt den Übertrager und alles genau berechnet - Da
>bin ich überfragt.

Wie man den Trafo berechnet findet man hier.

http://schmidt-walter.eit.h-da.de/smps/smps.html

>Ich würd mich freuen wenn jemand da eine Idee oder sowas schon mal
>aufgebaut hat.

Klar habe ich das. Wie gesagt Sperrwandler einsetzen. Bei Wickeln des
Trafo muss du aber aufpassen das die Streuinduktivitaeten klein bleiben
sonst hast du nur eine Spannung stabil.

Autor: Marcus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

das hilft mir schon gut weiter.
 Danke

> Beim Wickeln des
> Trafo muss du aber aufpassen das die Streuinduktivitaeten klein bleiben
> sonst hast du nur eine Spannung stabil.

Ist ein geschlossener Schalenkern günstiger oder ein Rinkern ?
Sollten die Wicklungen Prim. Sec. zuvor verdrillt werden ?? (-> Prinzip
Ringmischer)

> Muss es so gut geregelt sein?
> Sonst kannst du einfach einen Trafo bauen und mit
> Rechteckwechselspannung versorgen.
> Aber auch wenn es geregelt sein muss, würde ich zum
> Flusswandler greifen.

Eigentlich hätte ich die Regelung der Spannungen schon gern mit einer
Schaltung erledigt. Ist schon etwas schwierig. Als absolute Notlösung
ginge auch die Ausgangsspannungen auf +/- 16-17V zu erhöhen und mit
Low-Drop-Spannungsreglern dann die +/- 15V zu regeln. Macht bei
Linear-Reglern wieder Wärme oder bei Schaltreglern zusätzliche
Störungen. Würd ich gern vermeiden.

Gruß
Marcus

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  marcus (Gast)

>Ausgangsspannungen. Der Schaltregler sollte können : Uein 8-14V, Uaus 3
>mal +/-15 V/ jeweils ca. 800mA. Die einzelnen Spannungen müssen
>galvanisch getrennt sein.

Gibt es fertig im Laden zu kaufen.

http://de.rs-online.com/web/search/searchBrowseAct...

Der schafft aber nur 500mA.

> Ich hatte da an einen Ferritkern gedacht, mit
>Mos-Fet davor. Schwierig scheint mir die konstante Spannung zu sein.

Diese Formulierung qualifiziert dich zu 100% zum Kauf eines
Schaltreglers. Zum Selberbau fehlt dir noch mehr als genug Wissen.

MFG
Falk

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

mal ne kleine frage am rande.

ich hab jetzt hier mehrfach folgendes gelesen:

>>und die
Rückkopplung wenn es galavanisch getrennt sein muss
erfolgt in üblicher Art und Weise über einen Optokoppler.

das in den meisten switchern optokoppler drinne sind habe ich auch schon
gesehen. ich frage mich allerdings ob das nun analoge optos sind, die
sozusagen die aktuelle ausgangsspannung messen oder wie das sonst so
gelöst wird.

gruss klaus

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es sind aus Kostengründen einfache analoge Optokoppler (digitale sind
teurer und hier unnötig schneller), die aber (meist durch einen TL431)
fast digital, also mit harter Schaltschwelle, betrieben werden. Die
Linearität der Optokoppler spielt keine Rolle, man braucht also keine
IL300.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aha...

also sind in den switchern keine besonderen optos drinne, die man für
audio recyclen könnte.

danke für den hinweis

klaus

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MaWin schrieb:
> die aber (meist durch einen TL431)
> fast digital, also mit harter Schaltschwelle, betrieben werden.

Eine harte Schaltschwelle ist das nicht. Das ist schon eine Analoge
Regelung mit PI Charakter. Wenn du am Ausgang der Kopplers mal nachmisst
ist dort keinesfalls nur 0 oder 1 sonderen eine Analoge Spannung die den
PWM des Schaltregler IC ansteuert. Da der Optokoppler in der
Rueckkopplung der Regelschleife sitzt braucht der auch nicht besonders
linear zu sein. Von daher kann das ein Feld,Wald und Wiesen Optokoppler
sein. Das Hauptkriterium fuer diesen Koppler ist die maximale Spannung
die er zwischen Diode und Fototransistor aushalten kann.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MaWin hats oben schon auf den Punkt gebracht: ein Flusswandler wird
benötigt, kein Sperrwandler. Den Sperrwandler kannst Du nur für mehrere
separate Spannungen nutzen, wenn der Verbrauch bei allen Abgriffen immer
gleich ist. Das feste Verhältnis Ein-Ausgangsspannung ist beim
Flusswandler viel stärker, also bei Belastung eines Ausgangs wird fast
nur diesem auch mehr Leistung zugeführt. Hat gar nicht so sehr mit dem
unterschiedlichen Schaltungsprinzip zu tun, sondern mit dem benötigten
Kern! Alles mit Luftspalt (Sperrwandler) ist hier fehl am Platze.

Autor: anonymous (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Tiesto,
gib mal bitte eine Quelle für dein Wissen an, da das all meinen
Erfahrungen widerspricht.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Tiesto (Gast)

>MaWin hats oben schon auf den Punkt gebracht: ein Flusswandler wird
>benötigt, kein Sperrwandler. Den Sperrwandler kannst Du nur für mehrere
>separate Spannungen nutzen, wenn der Verbrauch bei allen Abgriffen immer
>gleich ist.

Nöö, genau das Gegenteil ist der Fall ;-)

MFG
Falk

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk und Anonymous, ich werde euch jetzt nicht den Unterschied zwischen
Sperr- und Flußwandler erklären. Fakt ist: ein Flusswandler ist
deutlichst besser dazu geeignet, aus einer festen Spannung z.B. drei
neue feste Spannungen zu machen. Man braucht nur eine der
Ausgangsspannungen zu regeln, und die anderen Spannungen behalten auch
bei Belastung in etwa ihren Wert bei, da sie fest über den gemeinsamen
Kern "gekoppelt" sind. Beim Sperrwandler ist das nicht in dem Maße der
Fall. Beim Flußwandler wird gerade aus diesem Grund oft zusätzlich eine
Drossel mit eingekoppelt, um die Ausgangsspannung überhaupt in gewissen
Grenzen regeln zu können. Sonst wäre stets nur ein sehr festes
Verhältnis Ein-Ausgangsspannung gegeben.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tiesto schrieb:
> Beim Flußwandler wird gerade aus diesem Grund oft zusätzlich eine
>
> Drossel mit eingekoppelt, um die Ausgangsspannung überhaupt in gewissen
>
> Grenzen regeln zu können.

Beim Flusswandler ist diese Drossel zwingend nötig sonst funktioniert er
nicht. Mit der Regelung hat das überhaupt nichts zu tun.

Nur beim Sperrwandler laufen die anderen Spannung mit der geregelten
mit.

Wie Falk und anonymous schon sagten deine Aussagen widerspricht alle
unsere Erfahrungen mit Schaltnetzeilen.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Falk und Anonymous, ich werde euch jetzt nicht den Unterschied zwischen
> Sperr- und Flußwandler erklären. Fakt ist: ein Flusswandler ist
> deutlichst besser dazu geeignet, aus einer festen Spannung z.B. drei
> neue feste Spannungen zu machen.

Ich befürchte, Falk und Anonymous haben recht.

Der geregelte Flusswandler (also der mit der Drossel dahinter und
nicht der einfache Trafowandler) erzeugt leider keine gleichen
Ausgangsspannungen, der Sperrwandler ist da besser geeignet.
Hatte mich vertan, weil ich vom Trafowandler ausgehend weitergeschrieben
hatte.

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie ist das eigentlich bei PC Netzteilen, oder wo ist da der Unterschied
zu dem was bisher betrachtet wurde? Das sind doch wohl Flusswandler, bei
denen eine Mittelung mehrerer Sekundärspannungen geregelt wird. Dennoch
arbeiten alle Versorgungsausgänge ohne Sekundärregler (evtl. bis auf
-5V) und sind trotz teilweise erheblicher Lastwechsel leidlich stabil.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja ich rede doch auch nicht vom Flusswandler mit Drossel, sondern ohne.
Mit 8-14V Eingangsspannung sind sicher 12V gemeint, also z.B. die
Spannung eines Akkus. Doch die Eingangsspannung hin oder her - wenn
mehrere feste Ausgangsspannungen gewünscht sind, warum wollt ihr dann
mit einem Sperrwandler arbeiten? Um den Eingangsspannungsbereich
bedienen zu können?
Also zum besseren Gleichtakt der Ausgangsspannungen kann der
Sperrwandler nicht euer Ernst sein, die Ausgangswicklungen sind lose
miteinander gekoppelt, so daß die Spannungen der restlichen Ausgänge
stark steigen, wenn der geregelte Ausgang stark belastet wird.
PC-Netzteile z.B. sind immer Flusswandler, zumindest alle, die ich
bisher geöffnet habe.
Nicht falsch verstehen, ich "liebe" Sperrwandler, diese bieten viel mehr
Möglichkeiten, und ich baue diese viel häufiger als Flusswandler. Aber
in diesem Fall ist es meiner Meinung nach eindeutig...

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tiesto schrieb:
> Ja ich rede doch auch nicht vom Flusswandler mit Drossel, sondern ohne.

Es gibt keinen Flusswandler ohne Drossel. Wenn die Drossel fehlt laeds
du mit der leitendphase des Transistors den Kondensator direkt auf. Da
hat zur folge das dort ein riesiger Strom fliest nur begrenzt durch
ohmische Widerstaende. Die gleiche Energie die jetzt im
Ausgangskondensator steckt wird auch in den Verlustwiderstaenden
umgesetzt. Folglich wird dein Wirkungsgrad <50% werden. Mit Drossel
steigt der Strom linear beim einschalten des Transistors. Die Energie
die beim abschalten des Transistors in der Drossel gespeichert ist wird
danach in den Kondensator geladen.

Gruss Helmi

Autor: Fritz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tiesto schrieb:
>PC-Netzteile z.B. sind immer Flusswandler, zumindest alle, die ich
>bisher geöffnet habe.

Richtig, allerdings immer mit Drossel und außerdem werden dort
normalerweise die 3,3V mittels MAGAMP nachgeregelt, bei höheren
Ausgangsleistung teilweise sogar zusätzlich die 5V.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Tiesto (Gast)

>Falk und Anonymous, ich werde euch jetzt nicht den Unterschied zwischen
>Sperr- und Flußwandler erklären.

Ohhhh, der hohe Herr begibt sich nicht auf das Niveau des Pöbels. Hört,
hört!

So lese er ein weiteres Mal aus berufener Feder.

http://schmidt-walter.eit.h-da.de/smps/spw_hilfe.html

Siehe Hinweis 3.

> Fakt ist: ein Flusswandler ist
>deutlichst besser dazu geeignet, aus einer festen Spannung z.B. drei
>neue feste Spannungen zu machen.

Wenn das mal keine Irrtum ist, euer Durchlaucht.

Ergebenste Grüße
Falk

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Im Gegensatz zu euch habe ich meine Erfahrungen schon ausgiebig
begründet. Mir wird dagegen nur irgendwas einkopiert, und gesagt, daß es
nicht stimmt. Vielleicht begründet ja einer der Fachleute mal, warum ein
Sperrwandler besser zur Bereitstellung mehrerer stabiler Spannungen
geeignet sein soll, als ein Flusswandler? Weil es auf der angegebenen
Seite steht?
Wenn man den Kern höher aufladen muss, um an einem belasteten Ausgang
(dem geregelten) die Spannung zu halten, was soll dann verhindern, daß
die anderen gerade unbelasteten Ausgänge eine viel zu hohe Spannung
abbekommen? Der Kern selbst? Der kann das nicht (so gut), weil er
permeabel ist, im Gegensatz zum geschlossenen Kern eines Flusswandlers.
Letzterer hat ein ganz hartes Verhältnis zwischen Ein- und
Ausgangsspannungen, hier ändern sich praktisch nur die Ströme. Mehr
braucht man dazu eigentlich nicht zu sagen, der Rest ist selbst für
Laien erkenntlich...
Wenn marcus eine feste Eingangsspannung hätte, bräuchte man nicht mal
einen Regelkreis, sondern nur ein festes Taktverhältnis (beim
Flusswandler wohlbemerkt, beim Sperrwandler nicht möglich).
Wäre einem der ungeeignete Sperrwandler vorgegeben, so müsste man
erstmal die Wicklungen bifilar wickeln, um größtmögliche Kopplung
überhaupt herzustellen. Und das Ganze wäre bei weitem nicht so stark
gekoppelt, wie z.B. vier einzelne Wicklungen, getrennt verteilt auf
einem Ringkern z.B. drei- oder viertausendnochwas nH (Flusswandler).

Autor: Fritz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tiesto schrieb:
>Wenn man den Kern höher aufladen muss, um an einem belasteten Ausgang
>(dem geregelten) die Spannung zu halten, was soll dann verhindern, daß
>die anderen gerade unbelasteten Ausgänge eine viel zu hohe Spannung
>abbekommen? Der Kern selbst? Der kann das nicht (so gut), weil er
>permeabel ist, im Gegensatz zum geschlossenen Kern eines Flusswandlers.
>Letzterer hat ein ganz hartes Verhältnis zwischen Ein- und
>Ausgangsspannungen, hier ändern sich praktisch nur die Ströme. Mehr
>braucht man dazu eigentlich nicht zu sagen, der Rest ist selbst für
>Laien erkenntlich...

Die Kopplung zwischen den Wicklungen ist allerdings nur sehr gering von
der Permeabilität des Kernmaterials ab, sondern hauptsächlich von der
Wickeltechnik.
Wäre sie von der Permeabilität abhängig, dann hätte man das Problem auch
beim Flusswandler, zwar nicht beim Trafo, dafür aber bei der gekoppelten
Speicherdrossel.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tiesto schrieb:
> Weil es auf der angegebenen
> Seite steht?

Noe.  Ganz einfach weil zig Millionen Sperrwandler auf der Welt mir die
Richtigkeit der Theorie beweissen. In jedem Fernseher (Roehre) auf der
Welt gibt es einen Zeilentrafo und in dem werden fast saemtliche
Spannung erzeugt.
Und die sind alle stabil und werden waehrend des Strahlruecklaufes
(Sperrzeit) erzeugt. Und ausserdem komisch das meine
Sperrwandlernetzteile mit mehreren Spannungen einfach so funktionieren.
Da muss ich doch was falsch gemacht haben den sie duerften es nach
deiner Theorie ja nicht.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibts auch Erklärungen statt Behauptungen?
Zum Fernseher: hier sind die Belastungen aller DC-Kreis immer in etwa
gleich. Falls nicht, so kann man die kritischen Spannungen mit in die
Regelung einfließen lassen. Dann kann man selbstverständlich auch einen
Sperrwandler nehmen. Im Fernseher geschieht dies, weil man mit dem
Diodensplittrafo sonst gar nicht auf die benötigte Ausgangsspannung
käme.
Selbstverständlich hat die Permeabilität den entscheidenden Einfluss auf
die Kopplung der Wicklungen untereinander. Der Extremfall wäre ein
Eisenpulverringkern mit wenigen nH. Hier kann man an einer Seite primär
einen Takt eingeben, der kommt geradezu zeitverzögert und abgeschwächt
an der anderen Seite an. Und das beim Ringkern, von E-Kernen u.ä. will
ich da gar nicht erst anfangen. Der permeabelste Kern wäre theoretisch
ein Luftspulentrafo. Hier möchte ich sehen, wie ihr den
Selbstinduktionspuls mit einer sekundären Wicklung allein auffangen
wollt! Und daher ist der geschlossene Kern der mit der höchsten
Steifigkeit bzw. Kopplung. Gerade weil das ja so krass ist, spendiert
man ihm zusätzlich die Drossel, um überhaupt eine gewisse Regelbarkeit
(für Festspannungen!!) hinzubekommen.
Mir ist langsam egal was man hier erzählt, habe halt meine Erfahrungen
gemacht, und ihr auch...

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibts auch Erklärungen statt Behauptungen?
Zum Fernseher: hier sind die Belastungen aller DC-Kreis immer in etwa
gleich. Falls nicht, so kann man die kritischen Spannungen mit in die
Regelung einfließen lassen. Dann kann man selbstverständlich auch einen
Sperrwandler nehmen. Im Fernseher geschieht dies, weil man mit dem
Diodensplittrafo sonst gar nicht auf die benötigte Ausgangsspannung
käme.
Selbstverständlich hat die Permeabilität den entscheidenden Einfluss auf
die Kopplung der Wicklungen untereinander. Der Extremfall wäre ein
Eisenpulverringkern mit wenigen nH. Hier kann man an einer Seite primär
einen Takt eingeben, der kommt geradezu zeitverzögert und abgeschwächt
an der anderen Seite an. Und das beim Ringkern, von E-Kernen u.ä. will
ich da gar nicht erst anfangen. Der Trafo mit permeabelstem Kern wäre
theoretisch ein Luftspulentrafo. Hier möchte ich sehen, wie ihr den
Selbstinduktionspuls mit einer sekundären Wicklung allein auffangen
wollt! Und daher ist der geschlossene Kern der mit der höchsten
Steifigkeit bzw. Kopplung. Gerade weil das ja so krass ist, spendiert
man ihm zusätzlich die Drossel, um überhaupt eine gewisse Regelbarkeit
(für Festspannungen!!) hinzubekommen.
Mir ist langsam egal was man hier erzählt, habe halt meine Erfahrungen
gemacht, und ihr auch...

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schiet, der Doppelpost sollte nicht mehr Nachdruck verleihen, nur der
Server war gerade etwas busy...

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tiesto schrieb:
> Gerade weil das ja so krass ist, spendiert
>
> man ihm zusätzlich die Drossel, um überhaupt eine gewisse Regelbarkeit
>
> (für Festspannungen!!) hinzubekommen.

Die Drossel hat überhaupt nichts mit der Regelbarkeit zu tun. Für was
die gut ist habe ich dir oben schon erkärt. Aber laut deiner Aussage
irren sich seit Jahrzehnte alle Schaltnetzteilentwickler.

Aber vielleicht ist die Erde auch nur eine Scheibe und Google-Earth und
viele andere Irren.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helmut, ich bau dir einen Flusswandler ohne Drossel mit 98%
Wirkungsgrad! Müssen wir uns nur preislich einig werden, ist aber sehr
einfach zu bauen(bei fester Ein- und Ausgangsspannung). den kannst du
dir dann einrahmen, oder bestaunen, was weiß ich...
Es gibt nur beim Start einen erhöhten Strom zum Ausgangselko, danach ist
Schluss damit, es sei denn, man hat den Elko unterdimensioniert...
Auch falsch ist: die Drossel ist nicht zur Regelung wichtig (habe oben
erklärt, warum doch). Und natürlich falsch: nur bei ausgeschaltetem
Transistor fließt der Strom durch die Drossel. Wenn man hier eine
Drossel vorsieht, dann fließt der Löwenanteil während der Leitendphase
des Transistors auch durch die Drossel. Natürlich sieht das anders aus,
wenn man einen Flusswandler für regelbare Ausgangsspannungen baut (macht
man aber fast nie, aufgrund seiner schlechten Eignung dazu). Wenn man es
macht, muss man natürlich eine große Drossel nehmen, die ihm die Härte
nimmt. Es fließt dann - ähnlich wie beim Abwärts-Schaltregler - nur im
Kurzschlussfall bei abgeschaltetem Transistor der volle Strom durch die
Drossel. Während des Normalbetriebs mit fester Ausgangsspannung fließt
beim idealen Flusswandler nur während der Leitendphase der Strom durch
die Drossel, bzw. man bräuchte sie dann nicht. Da man aber Verluste hat,
Spannungsschwankungen ausregeln muss usw. hat, wird die Drossel nötig,
um die Ausgangsspannung auf gewünschtem Wert halten zu können.

Autor: Helmut Lenzen (helmi1)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

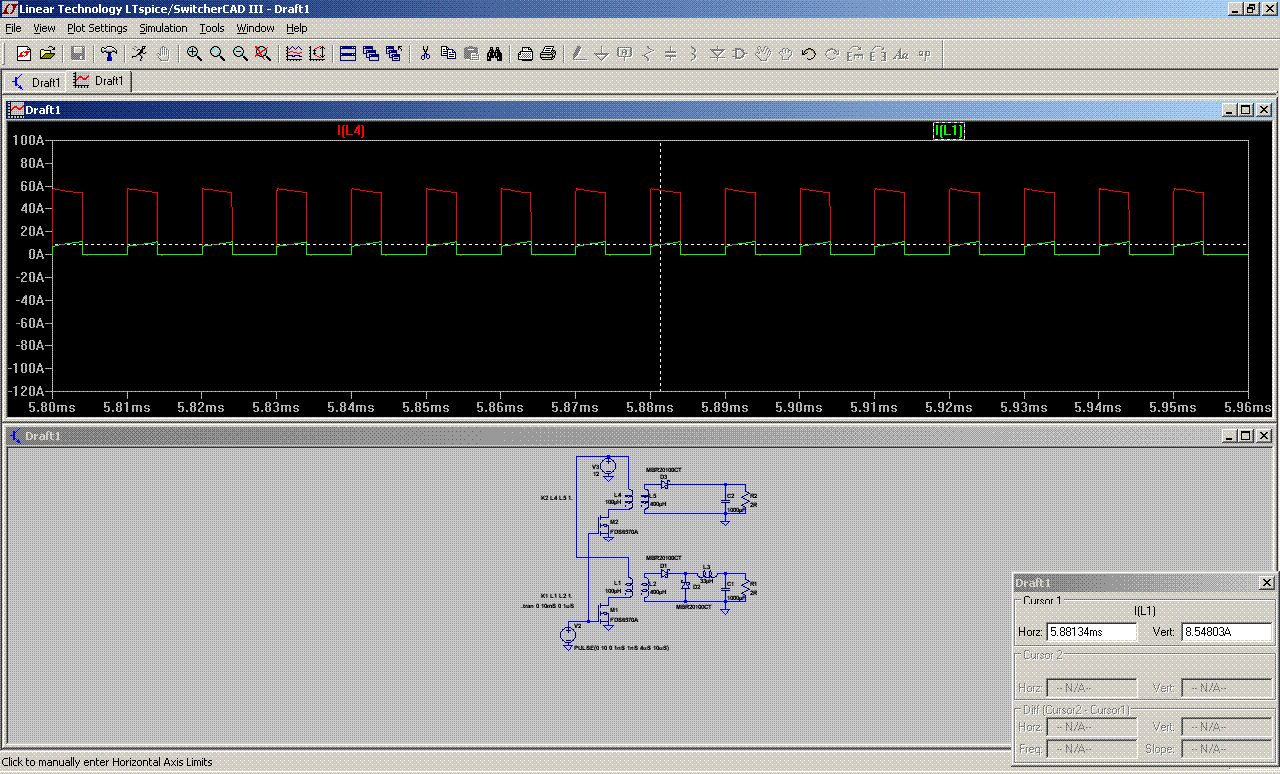

Hier einmal Flusswandler mit und ohne Drossel.

Spitzenwert durch den Transistor ohne Drossel 56A.
und mit Drossel 8.5A.

Ohne Drossel lädt sich der Kondensator auf den Spitzenwert auf mit
Drossel auf den Mittelwert wie es auch sein soll.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na also die Theorie bzw. das Simulieren geht wie immer hervorragend...

Eines hatte ich übrigens oben falsch genannt, wenn eine Drossel
nachgeschaltet ist, dann fließt natürlich nicht der komplette Strom
während der Leitendphase durch sie, denn der Flusswandler hat ja maximal
vielleicht 45% Tastverhältnis. Hatte da dummerweise die 100% wie z.B.
beim Schaltregler im Sinn...Natürlich muss sie in der Zwischenzeit ihre
gespeicherte Energie wieder abgeben. Dennoch bleibt die ganze Drossel
nur eine Verlegenheitslösung, bei Festspannungen ein- sowie
ausgangsseitig wird sie in der Praxis nicht benötigt. In dem Fall
braucht man nicht mal eine Regelung, es sei denn, man braucht hochgenaue
Ausgangsspannungen(die Regelung kompensiert dann ausschließlich die
nicht idealen Bauteile). Wenn alle Bauteile des Flusswandlers ideal
wären, so bräuchte man bei jeder Belastung immer nur das gleiche
Tastverhältnis, und selbstverständlich bliebe an allen Ausgängen
belastet oder unbelastet die Spannung gleich! Es würden sich lediglich
die Ströme ändern. Man bräuchte ja sonst bei jedem Gegentaktwandler oder
sogar bei jedem Netztrafo auch immer gleich eine Drossel, um keine
Spitzenströme zu haben!
So, jetzt könnt ihr wieder meckern...was war eigentlich das
ursprüngliche Thema hier? ;-)
Warte ehrlich gesagt immer noch auf die Erklärung, warum der schwammige
Sperrwandler besser zum Generieren mehrerer fester Ausgangsspannungen
geeignet sein soll. Nicht nur daß es so ist, sondern warum.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal wieder so ein "Experte" wie wir ihn schon mal hatten . . .

Beitrag "Re: Ferrit-Topfkern"
Beitrag "Re: Ferrit-Topfkern"

;-)

>Warte ehrlich gesagt immer noch auf die Erklärung, warum der schwammige
>Sperrwandler besser zum Generieren mehrerer fester Ausgangsspannungen
>geeignet sein soll.

Ganz "einfach". Ein Sperrwandler hat keinen normalen Trafo sondern eine
Speicherdrossel mit mehreren Wicklungen. In der Leitphase wird Energie
im Magenetfeld gespeichert. In der Sperrphase wird diese über die
Sekundärwicklungen abgegeben. Die Verhältnisse der Spannungen sind fest
an die Windungszahlen gekoppelt. Zieht nun aber ein Verbraucher an einer
Wicklung mehr Strom, dann fliesst der Großteil der Energie dort rein, so
lange, bis die Spannung wieder auf Sollwert ist.

Dass ein Sperrwandler allerdings nicht ohne Last bzw. ohne Reglung
betrieben werden kann sollte dir als Schaltnetzteilguru ohnehin klar
sein.

Siehe auch Transformatoren und Spulen

MFG
Falk

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also Falk, du beschreibst aber in deinen Ausführungen zum Sperrwandler
genau die Merkmale, die ein Flusswandler deutlich besser besitzt!

Natürlich kann man auch einen Sperrwandler fertigen, wenn man alle
Ausgangsspannungen in die Regelung mit einfließen lässt. Genau das soll
bzw. kann hier aber vermieden werden, natürlich nur mit einem
Flusswandler.

Aber mal ernsthaft Männer, sobald mir jemand gegen diesen Fakt
widerspricht, könnt ihr hier allein weitersülzen: die Wicklungen des
Sperrwandlertrafos sind nicht stärker gekoppelt als beim Flusswandler!
Punkt! Wenn mir hier jemand was Anderes erzählen will, hat er keine
Ahnung, und liest mehr, als daß er konstruiert bzw. misst. Das erkennt
man bei den ersten Gehversuchen in Richtung Schaltnetzteil!

Und dazu kommt noch, daß mir bisher niemand widerlegen konnte: beim
Flusswandler sind die Wicklungen sogar viel stärker durch den Kern
gekoppelt als beim Sperrwandler (müsst ihr mir nicht glauben).
Und wir möchten hier doch aus ca. 12V mehrere feste Ausgangsspannungen
machen, wobei der Einfachheit halber nur eine der Spannungen geregelt
werden soll. Zumindest geht es hier die ganze Zeit darum, bzw. es wird
so thematisiert.

Wenn dem so ist, muss eigentlich nichts weiter gesagt werden...

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aber probierts doch einfach aus! Kann ja ungeregelt sein, baut einmal
einen Sperrwandler, und einmal einen Flusswandler auf, mit wenige
Pulsbreite fest angetaktet. Dann noch zwei sekundäre Wicklungen incl.
Schottky und Ladeelkos dran. Beim Flusswandler habt ihr jetzt schon die
entsprechenden Ausgangsspannungen an den Elkos, und es macht kaum einen
Unterschied, ob ihr eine Ausgangswicklung belastet oder nicht. Das weiß
jedes Kind aufgrund der Topologie dieses Wandlers, weil praktisch keine
viel höheren Spannungen an seinen Ausgängen möglich sind.
Beim Sperrwandler schießt gleich erstmal die Spannung auf unbegrenzte
Werte, ihr müsst also schon für einen Ausgang unbedingt ne Regelung
konstruieren. Wenn dieser Ausgang dann geregelt wird, habt ihr immer
noch keine Chance, die Ausgangsspannung des ungeregelten Ausgangs auch
nur halbwegs zu kontrollieren, sobald sich die Belastung des geregelten
Ausgangs ändert! In der Theorie bekommt man den Selbstinduktionspuls
natürlich sofort durch die belastete Wicklung eingefangen, in der Praxis
jedoch nicht! Der unbelastete Elko des ungeregelten Ausgangs schießt mit
der Spannung nach oben, ob ihr wollt oder nicht!
Selbst theoretisch, und mit idealen Bauteilen habt ihr es beim
Sperrwandler mit stark wechselnden bzw. zu kontrollierenden Spannungen
zu tun! Beim Flusswandler habe ich nur mit unterschiedlichen Strömen zu
tun, und genau die entstehen bei der genannten Anwendung! Ich bekomme
gar keine starken Spannungsänderungen am Ausgang hin, selbst wenn ich es
wollte! Dazu müsste ich dem Flusswandler absichtlich eine große Drossel
nachschalten, um wenigstens niedrigere Spannungen als aus dem
Windungsverhältnis berechnet überhaupt hinzubekommen! Ohne Drossel hat
man bei fester Eingangsspannung theoretisch keine Chance, irgendwelche
Spannungen am Ausgang überhaupt zu ändern. Was kann man mehr wollen, um
die beschriebene Anwendung zu realisieren?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Don't feed the troll!!!

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
na Falk, übernimmst du mangels Wissen diesmal selbst die
"Expertenrolle"? Wirklich vernünftig!

Vielleicht irre ich mich ja mit dem was ich sagte. Dann müssten wir alle
zusammen aber wenigstens darauf warten, daß sich vielleicht doch noch
ein zweiter Fachmann einfindet!
Die Rede ist freilich von jemandem, der widerlegen kann, nicht nur
möchte...von Letzteren gibts wie immer doppelt soviel Beiträge als von
mir, mit zusammen aber nicht einem Drittel an Stichhaltigkeit!

Zum Smalltalk sollen uns zwischenzeitig vielleicht mal die PC-Netzteile
genügen, das sind Halbbrücken-Durchflusswandler (vielleicht nicht alle,
aber viele)...die haben gewöhnlich nur einen 494er, aber 4...5...6?
stabile Ausgangsspannungen unterschiedlichster Belastbarkeit. Zaubern
die, und das auch noch so billig?

Habe meine "Erfahrungen" nun wirklich ausgiebigst beschrieben, und es
gibt zumindest momentan keine echtes Veto mehr, sei es aus Unsicherheit,
Unwissenheit, oder weil die Quellen zum Darauf Zeigen langsam
ausgehen...

Autor: Fritz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Zum Smalltalk sollen uns zwischenzeitig vielleicht mal die PC-Netzteile
>genügen, das sind Halbbrücken-Durchflusswandler (vielleicht nicht alle,
>aber viele)...die haben gewöhnlich nur einen 494er, aber 4...5...6?
>stabile Ausgangsspannungen unterschiedlichster Belastbarkeit. Zaubern
>die, und das auch noch so billig?

Tja, das war vor 10 Jahren mal so, aktuelle ATX Netzteile liefern genau
5 Ausgangsspannungen. Davon werden die 5V Standby getrennt erzeugt
(mittels Flyback), die restlichen 4 Spannung werden zwar alle über einen
Flusswandler erzeugt (das ist allerdings keinen Gegentaktwandler,
sondern meist ein Two-Switch Forward), allerdings werden -12V meist mit
einem einfachen Linearregler nachgeregelt, und 3,3V werden mit Hilfe
eines MAGAMP nachgeregelt. Bei größeren Ausgangsleistungen (ca. ab 500W)
wird zunehmend ebenfalls 5V nachgeregelt, ebenfalls mit MAGAMP.
Alternativ werden 3,3V und 5V direkt über zusätzliche Step-Down Regler
aus 12V erzeugt.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, neuere Modelle brauchen halt fortgeschrittene Technologie, um die
Leistung trotz des kleinen Gehäuses handeln zu können. Aber auch der
two-switch forward ist ausgangsseitig ein reiner Flusswandler, man
bekommt so nur mehr Leistung während der Flussphase rüber, weil man das
Tastverhältnis erhöhen kann. Interessant an dem Wandler ist, daß die
Drossel - sofern überhaupt nötig - hier noch kleiner ausfallen kann.
Also wird auch durch diese Technik bestätigt, daß diese Netzteile
Flusswandler waren und bleiben.

Autor: Fritz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Tatsache, dass hier Flusswandler verwendet werden liegt aber an den
hohen Ausgangsströmen. Ein Sperrwandler mit seinem zerhackten
Ausgangsstrom ist hier vollkommen ungeeignet.

Die Tatsache dass aber in den höheren Leistungsregionen alle Spannungen
nachgeregelt werden, zeigt aber eher, dass die Kopplung der
Ausgangsspannungen eben doch nicht so toll ist, wie von die behauptet.

Autor: Tiesto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Natürlich sind solche Teile in erster Linie aus Leistungsründen
Flusswandler bzw Gegentakter. Nur wollt ich das nicht selbst sagen, weil
es würde ja meine Argumente entkräften...;-)
Vollkommen ungeeignet ist der Sperrwandler dafür nicht gerade, man
bräuchte halt einen größeren Trafo, und bräuchte meiner erfahrung nach
mehr Regelaufwand für alle einzelnen Spannungen.

Aber der Interessierte bzw. der Zweifler baut sich kurzerhand eine
einfache Version beider Reglertypen, und erkennt dabei ganz klar, daß
der Sperrwandler der Schlechtere für diese Anwendung ist (siehe oben).

Verstehe auch die ganze Aufregung nicht. Man braucht im einfachsten Fall
nur mal z.B. 100 verschiedene Schaltnetzteile mit mehreren
Ausgangsspannungen zu zerlegen bzw. ergründen. Davon sind
schätzungsweise 90% Flusswandler, egal bei welcher Leistung.
Sperrwandler und allgemein geöffnete Kerne werden fast ausschließlich
verwendet, wenn eine Spannung in weiten Grenzen regelbar sein soll.
Dafür sind die Teile große Klasse, und supereinfach zu konstruieren.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
