Autor: lochj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich mache mal wieder eine neue Frage auf, da ich immer wieder die Frage
nach den Tier -Tag -Auslesen lese, aber nirgends finde ich eine
Realisierung.

Also ich möchte den RFID meiner Katzen auslesen, damit ich damit eine
Katzenklappe öffnen kann. Eigentlich wollte ich mir ein fertiges Produkt
kaufen, aber mich stört, dass die nicht am Ein- und Ausgang je einen
Leser haben und zum anderen verstehe ich nicht, warum die keine Serielle
oder noch besser Ethernet Schnittstelle haben.

Somit bin ich erst mal bei den Lesegeräten gelandet. Die meisten
Lesegeräte sind fest auf ein Protokoll programmiert und die Hersteller
haben immer geschrieben, das ein Tier Tag nicht gelesen werden kann.

Daher bin ich nun beim Pollin Board gelandet(Ist günstig und man kann
gut dran rumlöten).
Also bestellt, zusammen gelötet und die Pollin Karte wird problemlos auf
dem Display angezeigt. Zur Reichweitenerhöhung gibt es genug Themen da
mache ich mir keine sorgen...

Doch was muss ich ändern, damit ich auf 135KHz komme???
Hier wäre ich Euch echt dankbar für Tips. Einen Tier RFID Glasröhrchen
habe ich mir auch beschafft, doch das Pollin Board will einfach bei dem
Tier Tag nichts anzeigen.(Spule ist die, die man zusätzlich bei Pollin
zum Board bestellen kann)

Mein weiteres Vorgehen wenn ich die Katzen "lesen" kann:
Reichweitenerhöhung auf ca 20cm und dann will ich das Atmel Testboard
von Pollin Ethernet nehmen. Da kommt dann der große Controller drauf und
ein Webserver. Dann möchte ich über Internet ein Protokoll auslesen
können, wann welche Katze in welche Rcihtung gegangen ist.

Aber wie geschieben, erst mal muss ich die Tier RFID lesen können. Und
da habe ich leider keine Ahnung, wie ich den Schwingkreis verändern
soll.

Gruß Jörg

Autor: micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da ist ein Empfangschip U2270B von Atmel drauf. Schaust Du in das
Datenblatt (bei Atmel zu finden) findest du:

Oscillator (Osc)
The frequency of the on-chip oscillator is controlled by a current fed
into the RF input. An integrated
compensation circuit ensures a wide temperature range and a
supply-voltage–
independent frequency which is selected by a fixed resistor between RF
(pin 15) and VS (pin 14).
For 125 kHz, a resistor value of 110 kΩ is defined. For other
frequencies, use the following

formula: R=14375/f0-5

Damit musst du R3 anpassen. Und dann wahrscheinlich eine passende
Antenne/Spule wickeln...

Autor: Eddy C. (chrisi)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Sprichst Du vom "Bausatz RFID-125kHz-Empfänger", Best.-Nr. 810 059?

Hast Du einen Schaltplan?

Das Gerät oben liest nur EM4102. Somit hast Du nun folgende Tasks:

- Dekoder programmieren für EM4105 (der Tiertransponder)

- Trägerfrequenz erhöhen auf ca. 134.1kHz. Das klappt je nach Quarz mehr
oder weniger gut, ist aber auch nicht so kritisch. Mal sehen, was Dein
Schaltplan sagt, oder Dein Blick auf den Quarz.

- Anpassung Resonanzfrequenz des Antennenschwingkreises auf eben diese
Frequenz

20cm Lesereichweite werden aber weder mit Karte und schon gar nicht mit
Tiertag Glas 2.12mm drin sein.

Der Trick meine ich geht anders: Der Transponder sitzt im
Hals-/Schulterbereich. Die Antenne sitzt bei Annäherung der Katze an die
Klappe direkt darüber. Damit braucht es nur ein paar Zentimeter
Lesedistanz.

Autor: lochj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für Eure Antworten.
@chrisi: ja den Bausatz meine ich.

Also bei Atmel habe ich gefunden, das der U2270B für die Tierchips gehen
sollte:
"
Can we use U2270B for ISO FDXB animal identification purposes (ISO
11784/5)?

Answer:  The U2270B is able to down-link data via OOK modulation. Uplink
data is also received in accordance with ISO 11785 FDXB by RF/32 data
rate and Biphase coding.
"

Ich hoffe nur das Controller auf dem Board das auch so sieht;-) Er soll
ja eigentlich nur die Rohdaten weiterleiten. Eine Auswertung kann ich in
einem anderen Controller machen.

Es ist etwas blöd wenn ich nun an der Frequenz drehe, und nur annehme
dass ich auf dem Display die ID sehen können ,üßte in wirklichkeit aber
der Controller das Format gar nicht weiterleitet.
Werde wohl mal morgen in der Arbeit zu den Kollegen mit den KOs gehen.
Da müssen wir mal schauen, ob wir das Board auf 135KHz gedreht bekommen.

In einem anderen Forum habe ich gelesen, das der Chip von 100 bis 150KHz
kann. Es ist nur wichtig, dass natürlcih der Schwingkeis stimmt. Wenn
ich nun mit meinem nicht zu doll daneben liege, müßte das Board doch
jetzt schon beim Durchschieben der Transponders durch die Spule etwas
zeigen!?

Gruß Jörg

Autor: lochj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So bin jetzt etwas weiter. Muss aber nun den Tiny 2313 überreden den
Tierchip zu lesen.

Was muss ich änder, damit das geht??
"Config Hitag = 64 , Type = Em4095 , Demod = Pind.3 , Int = @int1
'konfiguriert den Timer und die Variablen für HITAG" so steht das im
Pollin Code.

Ich habe mir das BASCOM als Demo geholt und möchte damit auch arbeiten.
Doch aus der LIB werde ich nicht schlau. Was muss ich bei CONFIG
eintragen, damit ich EM 410x lesen kann?

Kann mir da jemand helfen?

Gruß Jörg

Autor: M. K. (kichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lochj schrieb:
> Was muss ich änder, damit das geht??

lochj schrieb:
> Was muss ich bei CONFIG eintragen, damit ich EM 410x lesen kann?

Vermutlich kannst du die mitgelieferten Funktionen nicht nutzen, da die
Tiertransponder nicht "Hitag-Kompatibel" sind. D.h. du wirst dir eigene
schreiben müssen.

Autor: M. K. (kichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie sieht die Mechanik (Verriegelung) der Klappe bei dir aus, also wie
hast du das gelöst?

Autor: lochj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
also bei der Verriegelung bin ich noch lange nicht;-) Ich will erst mal
das "Erkennungsproblem" lösen.
Sobald die Katzen erkannt werden, mache ich mich an die Mechanik.
Momentan schwebt mir eine Magnetverriegelung vor. Ich denke aber, die
wird zu schwach sein.
Ich werde mir wohl jemanden suchen, der eine PetPorte hat um zu schauen,
wie es da gelöst wurde.

Zu der Erkennung: Ich habe mir nun in Australien Testboards bestellt.
Die sind auf 135KHz abgestimmt und sind Animal Konform(FDX-B/HDX RFID
Reader). Mal schauen ob die den Europäischen Standard lesen können
(http://www.priority1design.com.au/shopfront/).

Gruß Jörg

Autor: Michael K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lochj schrieb:
> Ich werde mir wohl jemanden suchen, der eine PetPorte hat um zu schauen,
> wie es da gelöst wurde.
Nicht so einfach nachbaubar, zumindest nicht ohne Maschinen. Deswegen
fragte ich... ;-)

lochj schrieb:
> Zu der Erkennung: Ich habe mir nun in Australien Testboards bestellt.
Welche(s) genau von der Seite?

Autor: Baldur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lochj schrieb:
> also bei der Verriegelung bin ich noch lange nicht;-)

Hallo Leute.

Ich finde diese Diskussion wahnsinnig interessant, weil ich sowas auch
bauen will.  Da ich aber (stark) begrenzte Kenntnis von den
Ausleseverfahren und Möglichkeiten habe, ist mir zuerst die Lösung für
die Mechanik eingefallen ;-)

Man nehme eine elektrische Türentriegelung.
Dazu legt man den Türöffner von unten an die Klappe. Diesen kann man mit
einem Relais von einem Ausgang des RFID-Leserbords ansteuern. Nähert
sich die Katze zieht der E-Magnet im Öffner an und die Katze kann rein/
raus.

Und jetzt folge ich gespannt Eurem "Fachchinesich" über Quarze und so.
Später wird mir Wikipedia alles ausreichend erklären :-)

Es lassen sich ja auch Szenarien erstellen, bei denen das Tier raus und
nicht rein soll, oder anders herum. Das kann man durch zwei RFID-Leser
realisieren. Aber wie man das Schaltungstechnisch lösen kann? Des woas i
nett, aber vielleicht einer von Euch?

Bis dann.

Autor: Uhu U. (uhu)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Dir ist klar, daß sowas laut Antidiskriminierungsgesetz verboten ist?
Man darf keine Katzen diskriminieren.

Schnell weg, eh die Klappe zufällt...

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du um die Katzenklappe herum, alles mit Alufolie auskleidest,
sollten zwei Leser auf den getrennten Seiten sich jeweils nicht sehen
können. Die Tags also schön getrennt erkennen.

Autor: Micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Wenn du um die Katzenklappe herum, alles mit Alufolie auskleidest,
> sollten zwei Leser auf den getrennten Seiten sich jeweils nicht sehen
> können. Die Tags also schön getrennt erkennen.

Ist das auf jeden Fall nötig? Ich hätte vorgeschlagen die Antennen 90°
zur Klappe zu montieren, da Katzen den Chip normalerweise an der
Halsseite haben.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mußte probieren. Hängt von der Reichweite der Teile ab.

Autor: Baldur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Micha schrieb:
> Ist das auf jeden Fall nötig? Ich hätte vorgeschlagen die Antennen 90°
> zur Klappe zu montieren, da Katzen den Chip normalerweise an der
> Halsseite haben.

Hmm, warum nicht die Antennen auf einer starren Rückwand (Kunststoff o.
ä.)laminieren (wasserdicht) und diese in ein paar Zentimetern Entfernung
von einander auf dem Boden montieren?

Da der Transponder in geringer Höhe an der Tierschulter sitzt, sollte
die Entfernung dazu keine Rolle spielen...Das wäre mal das erste was mir
dazu einfällt.

Autor: Micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Baldur schrieb:
> Hmm, warum nicht die Antennen auf einer starren Rückwand (Kunststoff o.
> ä.)laminieren (wasserdicht) und diese in ein paar Zentimetern Entfernung
> von einander auf dem Boden montieren?

Kann man auch machen, klar. Seitlich hast du allerdings nicht das
Problem, dass das Ganze wasserdicht sein muss und der Leseabstand ist
auch geringer, was bei den kleinen Glastags von Vorteil ist.

Autor: Michel R. (michel_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jörg
Wie weit bist du mit deinem projekt gekommen?
Konntest du den chip auslesen bzw. die Katzen identifizieren?

gruss rac

Autor: matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich bin beim googeln nach einer Lösung für das Problem hier gelandet.
Ich hab hier eine einfachere Lösung dafür: es werden bei Pollin nicht
nur die Transponderkarten, sondern auch -schlüsserlanhänger angeboten.
Also warum nicht der Katze ein Halsband umhängen und den Anhänger dran?
Wenn "nur" das Problem mit der Katzenklappe gelöst werden soll, reicht
dass. Wenn man natürlich zur inneren Befriedigung den Tier-RFID auslesen
will bringt einen das auch nicht weiter. :-P

Gruß
Matthias

PS: Ups.. Der Thread ist ja auch schon einbisschen verstaubt. Aber jetzt
hab ich das schon alles getippt.

Autor: Christian H. (netzwanze) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
matthias schrieb:
> Also warum nicht der Katze ein Halsband umhängen und den Anhänger dran?

Nur so als Denkansatz: Unsere Katze "verlor" pro Woche etwa zwei
Halsbänder.
Da das langsam ins Geld ging, entschieden wir und dafür, keine weiteren
Bänder mehr zu kaufen. Das ist sicherlich bei vielen Katzen so.

Autor: Michael K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian H. schrieb:
> Nur so als Denkansatz: Unsere Katze "verlor" pro Woche etwa zwei
> Halsbänder.
Richtig. Und wenn man ein stabileres verwendet, muss man damit rechnen,
dass man zwischendurch eine Katze "verliert" - an irgendeinen Baum oder
Strauch z.B.

Autor: Richard B. (richard7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
es gibt auch Glas rfid Chips auf 135khz- ab zum Tierarzt und einen
zweiten Chip implantieren

Autor: Michael K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Richard B. schrieb:
> es gibt auch Glas rfid Chips auf 135khz- ab zum Tierarzt und einen
> zweiten Chip implantierenBeitrag melden | Bearbeiten | Löschen |
Wieso einen zweiten? Einer sollte doch reichen, nicht?

Autor: Ferdi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich habe auch mit dem Pollinboard mit einem Tiertransponder
experimentiert.

Das Board kann gut auf 100 kHz für unsere Zugangskontrolle und 134 kHz
gebracht werden.

Aber mit dem Tiertransponder ging es nicht. Diese Transponder dürfen
zwei verschiedene Modulationsarten verwenden. Je nachdem welchen
Hersteller man erwischt hat, geht es mit dem Pollinboard nicht.

Ich werde es jetzt mit einem EM4095 versuchen. Der ist genau für diese
Modulationen geeignet.

Rainer

Autor: Michael K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ferdi schrieb:
> Aber mit dem Tiertransponder ging es nicht. Diese Transponder dürfen
> zwei verschiedene Modulationsarten verwenden. Je nachdem welchen
> Hersteller man erwischt hat, geht es mit dem Pollinboard nicht.
Was konkret meinst du damit?

Ferdi schrieb:
> Ich werde es jetzt mit einem EM4095 versuchen. Der ist genau für diese
> Modulationen geeignet.
Der U2270B vom Pollin-Board ist laut Datenblatt ebenfalls für "Animal
Identification" geeignet. Hast du die Firmware von der Pollin-Seite
verwendet? Ich denke, dass dort der Hund begraben ist...

Autor: lochj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
also das Pollin Board würde wohl gehen, es geht aber definitiv nicht mit
der Firmware.
Hier muss ein anderes Protokoll implementiert werden. Dieses habe ich
leider nicht hinbekommen.
Das Protokoll muss nach der ISO11784/11785 programmiert sein. Daher
gehen alle Kauf-RFID die man normal im Internet kaufen kann nicht.

D.H. der TAG kann einfach nicht gelesen werden.
Somit muss man einen TAG Reader suchen, welcher "Animal Tag RFID Reader
FDX-B" beherrscht.
Diesen habe ich in Australien gefunden;-)
Die Adresse ist:
http://www.priority1design.com.au/products.html

Hier habe ich mir das "Micro Sized RFID Reader Writer modules" und das
"Low cost Animal tag and RFID Reader Writer module
with External Antenna" bestellt.
Es gibt die einmal mit USB und mit Seriell. Beim Seriellen möchte ich es
mit dem Pollin AVR Board verbinden.

Das Gute zuerst. Ich kann mit dem Board die TAGs lesen. Die liefern eine
Software und eine richtig gute Beschreibung mit.

Jetzt muss ich die Antennenreichweite erhöhen!! Momentan liegt die bei
ca. 1cm. Gut, die Frequenz liegt auch noch etwas daneben. Trotzdem
benötige ich ca. 20cm.

Leider habe ich nicht so viel Ahnung von Analogtechnik und versuche mich
gerade schlau zu machen.

Wenn mir da jemand Tipps geben könnte, wäre das genial...


Gruß Jörg

Autor: Michael K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lochj schrieb:
> "Low cost Animal tag and RFID Reader Writer module with External Antenna"
Kannst du mal Bilder von den Teilen machen auf denen man was erkennt?
Würde mich mal interessieren was da so alles verbaut ist...

Autor: Ferdi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Die ISO 11785 sieht FDX (AM-PSK wie Pollin) oder HDX (FSK) Modulation
vor. Beide sind erlaubt und werden auch bei den Transpondern verwendet.

Der U2270B vom Pollinboard kann kein FSK. Habe ich mit einem noch steril
verpacktem Chip vom Tierarzt getestet. Damit kann er natürlich "Animal
Identification", solange diese ASK verwenden, was aber nur wenige
machen.

In der ISO 11784 sind dann noch die beiden für FDX und HDX
unterschiedlichen Protokolle beschrieben die nicht zu normalen 64 Bit
Transpondern kompatibel sind. Die kann das Programm im Pollinboard
sicher auch nicht.

Der EM4095 scheint das auch nicht zu können. Als Beispiele sind bei ihm
auch die ISO11784/85 angegeben. Aber auch nur AM-PSK.

Rainer

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was soll denn AM-PSK sein? Eigentlich schließen sich beide
Modulationsarten gegeneinander aus.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi ich würde gerne zur Lösung beitragen!

Da ich kein elektroniker bin bitte ich um nachsehen.
Aber ich habe eine Pet Porte, die ich gerne an einem Pc anschliesen
würde, um ggf sehen zu können, wer wann rein und raus gegangen ist. Also
wenn sich jemand das ganze ansehen möchte kann er dies gerne tun. PLZ
bereich 564XX.

MFG

Peter

Autor: Ethan Arnold (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

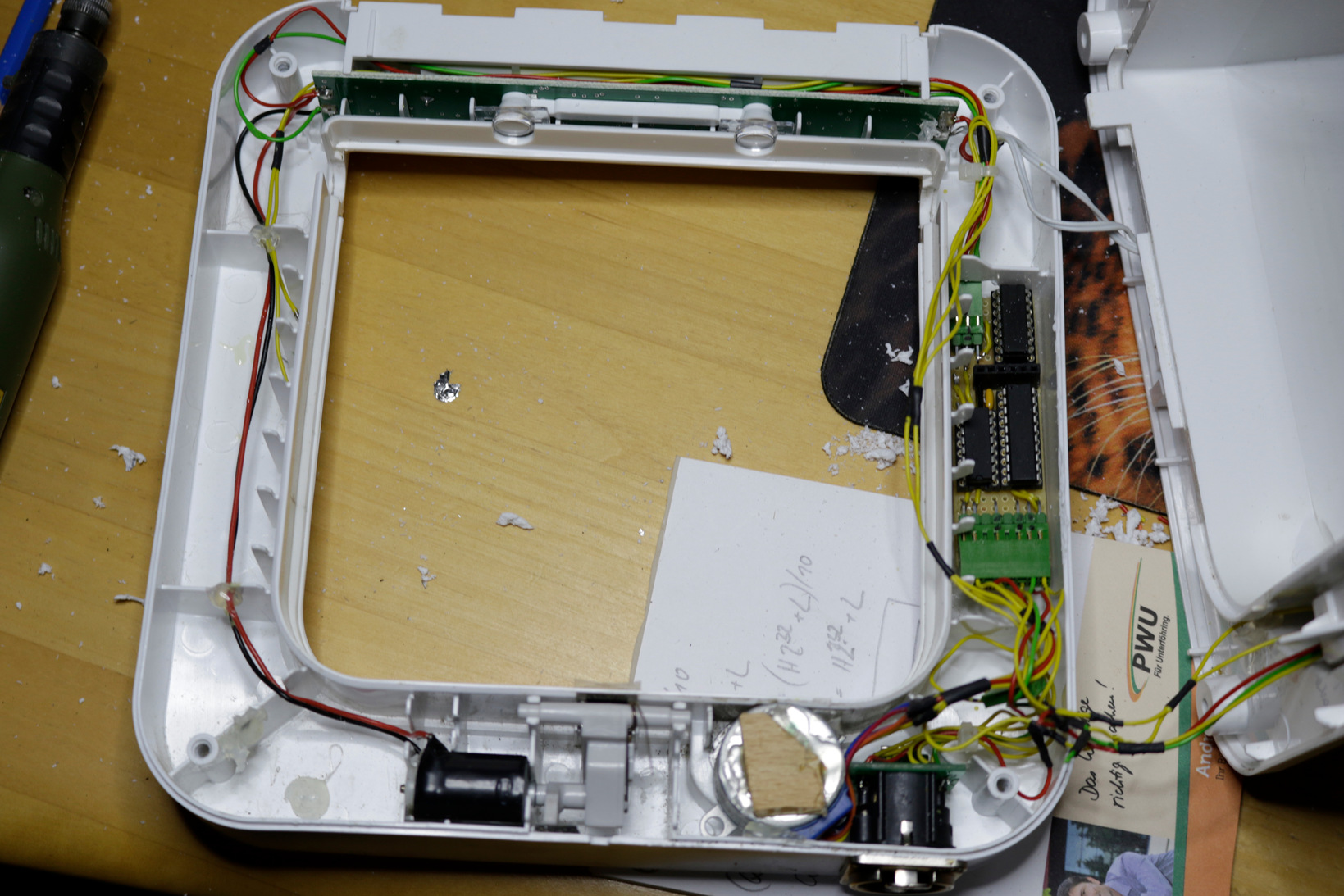

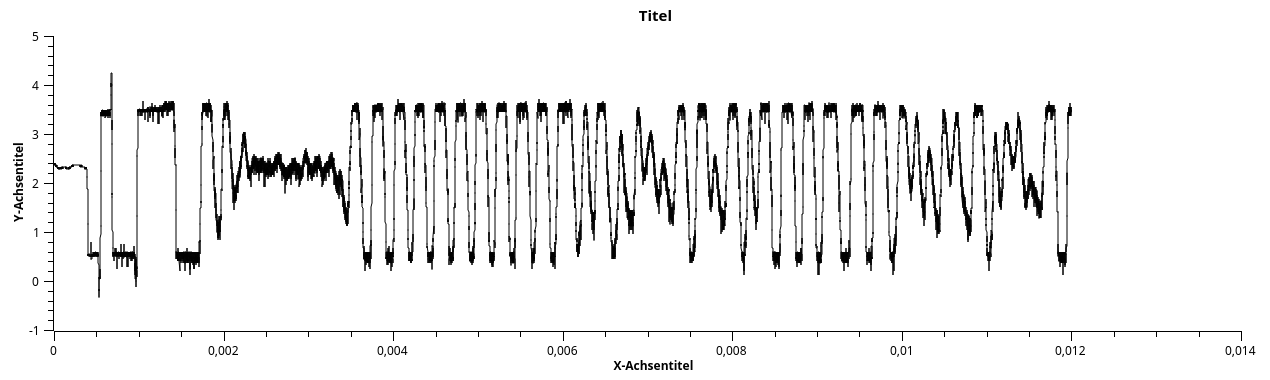

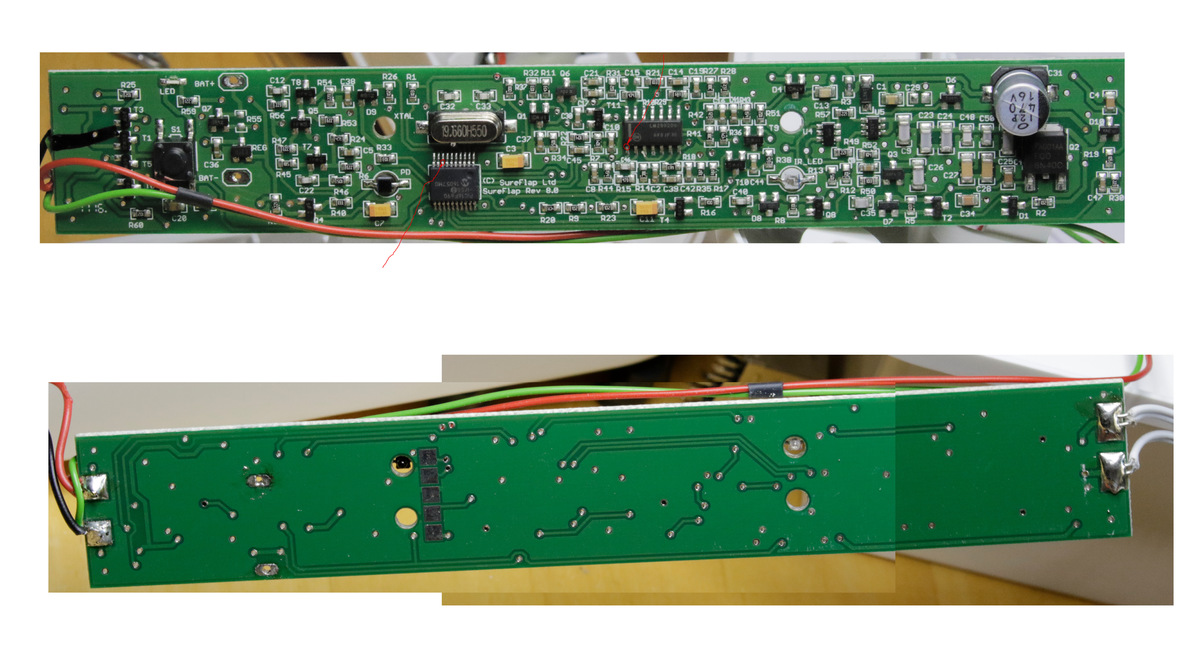

ich sitze hier gerade mit einer geöffneten SureFlap und hab mal geguckt
wo ich welche Signale finde. Das Teil läuft mit einem PIC16F685 und wenn
ich mich nicht irre, kommen an 2 der Testpads auf der Platine (verbunden
mit RA0 und RA1) ein Manchestercode mit 4800bps an, das könnte evtl das
RFID rohsignal (für ttl aufbereitet) sein oder? Habs leider noch nicht
geschafft das Signal einen gelesenen Chips auf dem Oszi einzufangen,
bisher nur Nullen, aber ich bin ziemlich zuversichtlich daß es das ist.
(Wird nur ca. 15seks aktiv wenn die Lichtschranke unterbrochen wurde)

Hatte irgendwie gehofft daß die PIC die gelesenen Tags auch über UART
rausgibt... scheint aber nicht so.

Hat noch jemand mit einem SureFlap rumgebastelt? Hab jetzt eigentlich
keine Lust den Manchestercode auch noch selbst zu dekodieren...

Gruß,
Ethan

Autor: DocBMuc (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Ethan,
hi alle,

zuerst einmal hab ich vor ca. 3 Jahren genau die gleichen Versuche
gemacht mit dem ATMEL-RFID-Transceiver. - Erfolglos.

Deshalb würde mich interessieren, welcher Transceiver (RFID-Chip) in der
PetPorte verbaut ist...

Zum Thema "Klappe":
Ich würde keine Klappe im herkömmlichen Sinne bauen, sondern eine
tatsächliche "Türe", die motorisch auf- und zugeht. Das könnte z.B. auch
ein kleines, motorisiertes Iso-Glasfenster ausm Baumarkt sein. Als
Motorisierung würde ich Modellbauservos (Powervariante) einsetzen. Sind
einfach anzusteuern (PWM) und haben ziemlich Drehmoment.

Grüße!

Autor: Stefan B. (blueberlin)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gibt es diese von "lochj" beschriebenen "Low cost Animal tag and RFID
Reader Writer module with External Antenna"

auch irgendwo im deutschland zu kaufen ? und vielleicht mit deutscher
beschreibung?

Autor: Katzenliebhaber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Zum Thema "Klappe":
>Ich würde keine Klappe im herkömmlichen Sinne bauen, sondern eine
>tatsächliche "Türe", die motorisch auf- und zugeht.

Sorry, das halte ich für eine sehr sehr schlechte Idee. Wenn deine
Schaltung eine Fehlfunktion hat, wird die Katze eingeklemmt und stirbt
möglicherweise einen qualvollen Tod.

Autor: lochj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
die PetPorte hat einen eigene µC worin das Protokoll implemetiert sein
musss. Hier ist kein bekannter Baustein drin.
Und den Baustein, den ich aus Austalien habe, gibt es auch nur da.
Dieser geht perfekt( Ist auch richtig einfach die Sache). Leider kenne
ich mich nicht mit Antennentechnik aus, da ich momentan den Tag in die
Antenne reinhalten muss, damit es geht. Das ist schon sehr dumm.

Autor: Michael K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
lochj schrieb:
> die PetPorte hat einen eigene µC worin das Protokoll implemetiert sein
> musss. Hier ist kein bekannter Baustein drin.
Richtig. Ein PIC und noch ein 0815-Analogteil, dessen Bezeichnung ich
gerade nicht mehr weiß. Ich hatte mal eine geöffnet und ein paar Bilder
gemacht. Falls Interesse besteht kann ich die bei Gelegenheit hochladen.

Autor: tobias t. (ibot10110)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe genau das gleiche vor und würde gerne eine eigene Katzenklappe
bauen. Falls es einer von euch mittlerweile erfolgreich geschafft hat,
wäre ich über Informationen dankbar :)

tobias

Autor: Peter Z. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Katzenklappe ist es nicht, aber das auslesen unseres Hundes hat
funktioniert ;-)

Beitrag "Animal Tag RFID Reader FDX-B Tierchip Transponder"

Autor: tobias t. (ibot10110)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hört sich gut an ;) Eine Katzenklappe bekomme ich schon hin, nur das
Auslesen des Chips ist mein Problem. Verrätst du mir welche Hardware du
dazu verwendet hast und auf welche Entfernung das Auslesen klappt? Und
mich würde interessieren für was du den Chip deines Hundes auslesen
willst wenn du keine Hundeklappe baust? :-D

Autor: tobias t. (ibot10110)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dumm von mir, ich habe den Link in deinem Beitrag übersehen, sorry :)

Autor: Sebastian-L (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey

hab dazu mal ne Idee:

Denk doch mal über ne Mechanik nach die von innen immer öffnet und von
außen den Chip braucht. dann brauchst du nur einen Leser.
beim hinausgehen kannst du ja dann nach dem öffnen der klappe den chip
von außen auslesen.

Autor: tobias t. (ibot10110)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey

Gute Idee, ich denke so werde ich es machen. Ich habe mir jetzt auch mal
das IC bestellt(Melexis MLX90109). Falls ich es zu einer
funktionsfähigen Katzenklappe schaffe werde ich berichten.

Autor: Jan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zum Thema Reichweiten:

Warum baut man nicht einen kurzen Tunnel, der mit einem Rippen-Vorhang
("Wischmob") versehen ist...? An der linken Seite in Schulterhöhe wird
dann die Antenne angebracht, und beim Durchstreifen kommt man so der
Katzenschulter sehr nah...

- Ich fange gerade erst mit dem Thema an (gleiche Zielsetzung) und hätte
das Problem natürlich auch liebend gerne über eine Erhöhung der
Reichweite gelöst. Aber als Einstieg/Zwischenlösung würde ich das so
probieren.

Gruß, Jan.

Autor: Cola (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute

Alle haben die gleichen Probleme / Fragen :)
Deswegen kurz meine Frage diesbezüglich...

Wäre es möglich per USB mit folgender Platine und Spule den Chip
auszulesen?
http://www.priority1design.com.au/shopfront/index.php?main_page=product_info&cPath=1&products_id=23

http://www.priority1design.com.au/shopfront/index.php?main_page=product_info&cPath=1&products_id=39

Bin an einer "Maus-Erkennung" am arbeiten und müsste einen Auslöser für
die Erkennung haben, dafür eignet sich natürlich die Erkennung per Chip.

Gruss und Danke für eure Antwort

Autor: Oliver (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
da ich mich mit dem gleichen Problem beschäftige, bin ich auf diese
Diskussion gestoßen.
Nach längerem suchen und bin ich auf die Firma TecTus gestoßen die
fertige Boards für die Tiererkennung anbieten. den Link habe ich hier:

http://www.tec-tus.de/de/anwendungen/tier-identifikation-von-haustieren-und-zuchttieren

Vielleicht hilft das weiter.
Gruß
Oliver

Autor: Nadine Peters (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wer einen Sensor für Ein- und Ausgang braucht sollte sich mal die
DualScan von Sureflap ansehen.

Hie gibts eine Übersicht zu den Funktionen:
http://www.katzenklappe-chip.de

Meines Wissens nach, ist dieses Modell, das einzige, dass mit zwei
Sensoren arbeitet.

Autor: Schaulus Tiger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zwei funktionierende Katzenklappen ;)

http://imgur.com/Ief2A

http://imgur.com/gallery/DWlnhRX

Autor: Zauberkopf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wurde in einem anderen Foum vor kurzem auch behandelt...

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wir haben 2 Katzen, beide gechippt.
Eingangskontrolle erfolgt per Chip. Raus kann jeder.
Über einen mechanischen Riegel kann man einstellen, in welche Richtungen
die Klappe öffnet. Wenn es dunkel wird dürfen die Katzen nur noch rein
aber nicht mehr raus.
Meine Frau macht sich immer Sorgen, ob die beiden Katzen jetzt da sind
oder nicht. Daher würde ich das gerne zusätzlich messen.
Nach dem durchlesen der Diskussion hänge ich jetzt glaube ich einfach
eine wildtierkamera auf :-)

Autor: bernhard (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
hi

habe seit einigen Jahren eine SureFlap Katzenklappe welche ich von
Anfang an durch einen zusätzlichen Magneten in der Klappe und zwei
Reed-Kontakte im Gehäuse/Tunnel aufgebohrt hatte - die Kontakte wurden
durch einen raspberry aufgewertet und ein syslog-File erzeugt, wo ich
protokolliert bekam, wann meine (eine) Katze raus und wieder rein ging.

Vor einigen Monaten machte ich mir Gedanken wie sich das auf 2 (oder
mehr) Katzen erweitern läßt - ich habe mich umgeschaut, ob und wie sich
die rfid-id der SureFlap entlocken läßt - so bin ich auf diesen (und
andere Threads) in dem Board gestossen.

Inzwischen hab ich ein aufbereitetes rfid-Signal der SureFlap angezapft
und werte dieses (wie auch die reed Kontaktakte) mit einem zusätzlichen
pic16f1459 aus - und - dieser liefert mir jetzt neben der in/out-Info
auch die rfid-id über usb-schnittstelle an den raspi ...

Wenn jemand Interesse hat kann ein paar Details posten ... :-)

Autor: M. K. (kichi)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
bernhard schrieb:
> Wenn jemand Interesse hat kann ein paar Details posten ... :-)

Ich habe Interesse. Ich habe das zwar erstmal auf Eis gelegt, werde das
aber in naher Zukunft sicher angehen.

Autor: Dieter R. (dieter_r)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
bernhard schrieb:
> Wenn jemand Interesse hat kann ein paar Details posten ... :-)

Unbedingt. Meine aktuellen Versuche an der Sureflap irgendwelche Signal
außer dem Sendersignal zu erkennen, sind leider noch nicht von Erfolg
gekrönt.

BTW, ich hätte auch am Schaltplan Interesse, sollte den jemand schon mal
erstellt haben.

Autor: Dieter R. (dieter_r)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

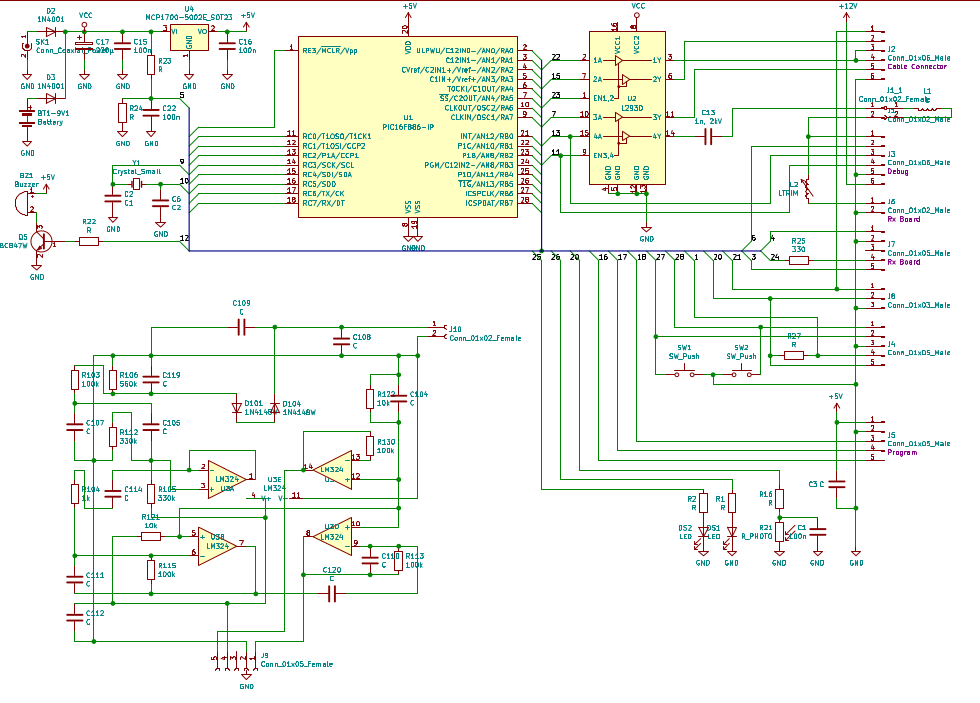

Einen Schaltplan für Version "ISS E" kann ich nun selbst liefern. Kann
aber sein, dass noch der ein oder andere Fehler drin steckt, wie das
halt so ist, wenn man eine bestückte Platine in einen Schaltplan
zurückverwandelt.

Autor: Bernhard D. (rwx4711)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Dieter R: Du hast offensichtlich eine ganz andere Klappe als ich -
meines ist die ganz normale SureFlap Katzenklappe (nix DualScan,
PetDoor, Connect o.ä.) - ein interessanter Link zu den Varianten tw mit
Bilder der Innereien: https://fccid.io/XO9

Ich hab von meiner keinen Schaltplan gemacht - hab mich eher pragmatisch
auf Suche gemacht mit Hausmitteln fast ohne Oszi. Zuerst alle Signale an
dem PIC16F685/690 nach was mit 134kHz oder noch besser nach 134kHz/32
abgesucht, habe aber mit einem Digitaleingang meines 2.PIC's nichts
brauchbares gefunden. Dann die Signale des LM2902 OPV auf der Platine
verfolgt und mir diejenigen, die direkt oder indirekt Richtung PIC gehen
mit einem mir relativ einfach zugänglichen analog Oszi angeschaut - das
einzig brauchbare Signal schien mir Pin 1 des LM2902 zu sein, welches zu
RC6 des PIC führt. Es ist ein Signal welches, wenn ein RFID gelesen
wird, mit 134kHz/32 wechselt, der Bitrate des fdx-b Protokolls - siehe
http://www.priority1design.com.au/fdx-b_animal_identification_protocol.html
. Allerdings osziliert das Signal im Bereich 0-5V um 2.5V und hat den
134kHz Träger mit ca 1V obendrauf.

Danach hab ich das Signal an den Analogeingang RC2=C2IN2- des
Komperator2 meines PIC16F1459 gelegt und es mit 2V (das lieferte die
besten Ergebnisse) aus dem DAC verglichen. Der Komperator macht
Interrupts, die zeitlichen Abstände werden mit einem Timer gemessen und
ausgewertet und ... nach ca 6 Wochen hatte ich die erste ID erfolgreich
gelesen.

Ein paar Worte zur Zuverlässigkeit: Die Surflap macht das Erregerfeld an
wenn die Lichtschranke unterbrochen wird und im Allgemeinen wieder aus,
sobald sie den RFID erfolgreich gelesen hat. Manchmal ist sie ein bissi
besser/schneller als mein PIC - sie hat den Chip gelesen, macht aus und
mein PIC hat keine Chance mehr. Passiert im praktischen Betrieb ca 1 von
10x wenn die Katze reinkommt - rauswärts hängts von der Geschwindigkeit
ab mit der die Katze durchstürmt - zu schnell und weder Sureflap noch
mein PIC bekommen was mit - passiert ca 2 von 10x

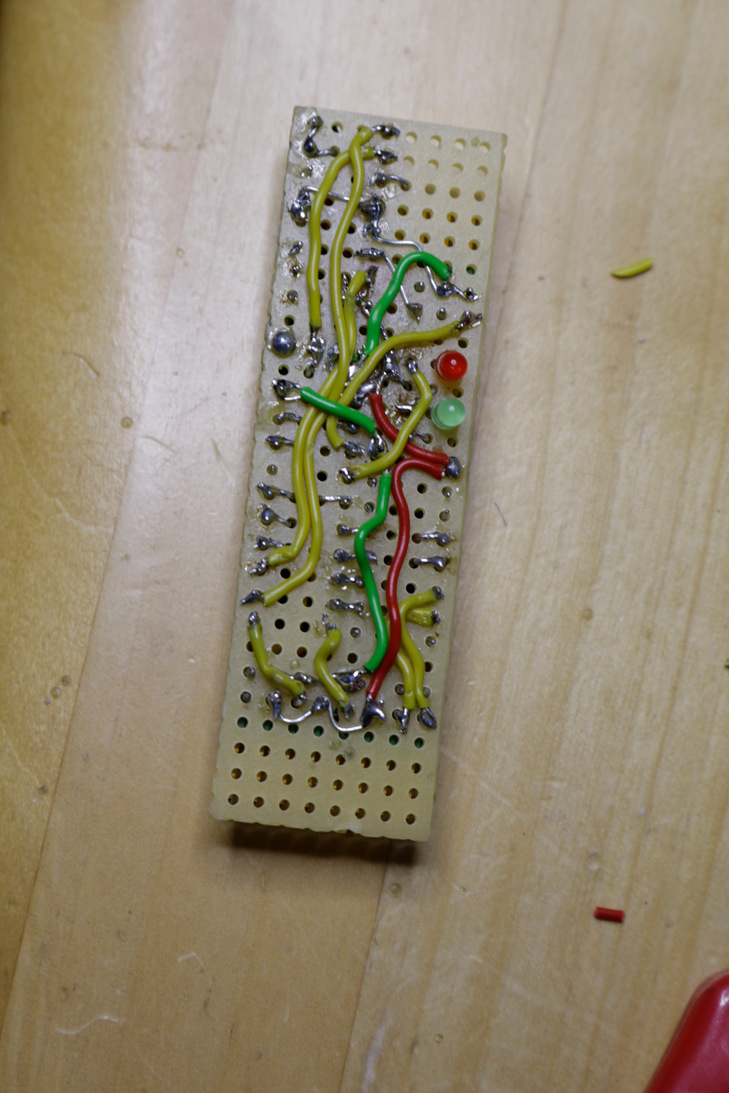

Anbei mal Bildchen der orginalen Platine mit dem gekennzeichneten Signal
- der komplette C-Code folgt noch, sowie ein paar Bilder des Einbaus ...

Autor: Nachdenklicher (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Aus aktuellem Anlass (bis zu zwei Katzen bei meinen Eltern, die rein und
raus marschieren, wenn man ihnen die Tür öffnet, Katzenklappe ist nicht
angedacht) - je nach Mentalität und Sportlichkeit der Fellnase sollte
man das noch um eine Bildverarbeitung erweitern, die die Schnauzenpartie
der Katze darauf untersucht, ob da quer eine Maus drin hängt oder nicht.
Mit Maus kein Zutritt. ;-)
Wenn man schon dabei ist, kann man natürlich die RFID-Nummer verwerfen
und einfach FaceID machen. Was beim Menschen klappt, klappt auch bei
Katzen, ich kenne jedenfalls keine zwei Katzen, die identische Gesichter
haben.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachdenklicher schrieb:

> Mit Maus kein Zutritt. ;-)

Freu Dich doch, wenn Deine Katze auch Dich mit Futter versorgen will.
Das nennt man dann "wahre Liebe". :-)

Autor: Nachdenklicher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiß, wie sie das meint. Aber wenn sie die tote Maus irgendwo unterm
Schrank deponiert, fängt das Liebesgeschenk halt irgendwann an, streng
zu riechen. ;-)
Und ganz ehrlich - Mäuse sind jetzt nicht wirklich mein Leibgericht.

Noch lustiger wirds, wenn der Tiger, so wie der meiner Eltern, eine
lebende Ratte mit nach Hause schleppt und im Haus frei läßt.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachdenklicher schrieb:

> Noch lustiger wirds, wenn der Tiger, so wie der meiner Eltern, eine
> lebende Ratte mit nach Hause schleppt und im Haus frei läßt.

Tja, dann musst Du Dir Dein Essen eben selber fangen. Ich habe
zwar selbst keine Haustiere, kenne das Problem aber von Freunden.
Eine solche "Mauserkennung" ist sicherlich mehr als nützlich.

Autor: Michael_O (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Hallo,

bei uns funktioniert eine (gekaufte) Klappe mit 3 gechippten soweit
einwandfrei, eigene kommen rein und raus (raus ja immer).

Ob sie jetzt ne Maus oder ähnliches dabei haben, erkennt die Klappe
natürlich NICHT, das erkennen wir aber bei noch lebenden Mäusen direkt,
bei bereits toten Mäusen einigermaßen zuverlässig nach einiger Zeit
(weiß natürlich NICHT, wie lange die da schon liegen, wenn ich eine, mit
der Nase geortet, finde).

Aber, seit einiger Zeit hatten wir plötzlich 4, 5, 6 Katzen, teilweise
auch mit ganz anderem Fell im Haus. Klappe ging aber einwandfrei.

Bis ichs eher durch Zufall beobachtet habe, die nehmen ihre "Kumpels"
ganz dicht hinter sich, die Klappe kann zwischendurch garnicht mehr
zufallen, weil sie sozusagen in Kolonne durch die Klappe gehen, eine mit
Chip vorne dran, Rest hinterher :-))))))))

Viele Grüße, Michael

Autor: Bernhard D. (rwx4711)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Mein Ziel war ja die RFID aus meiner auch gekauften Klappe mit in ein
syslog-File zu bekommen - wann meine (eine) Katze rein und raus geht
wird schon länger geloggt - und auch eine Innen- und eine Aussen-Kamera
getriggert. Beim Maustransport sieht das in etwa so aus (hab bessere
Bilder aber auf die Schnelle nicht gefunden) :-))))))

Autor: Dieter R. (dieter_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernhard D. schrieb:
> @Dieter R: Du hast offensichtlich eine ganz andere Klappe als ich -

Was daran liegt dass meine PetPorte ist, deine Sureflap. Habe ich jetzt
erst bemerkt.

Die Elektronik ist dennoch sehr ähnlich: Steuerung per PIC, LM324 zur
Signalaufbereitung, deine hat Transistoren zur Türöffnung und
Spulenansteuerung, meine den L293D.

Allerdings hatte ich (solange mein Testmodell noch funktionierte) nur
die 134kHz gefunden, keinen Teiler davon. Tests kann ich derzeit nicht
mehr machen, vermutlich habe ich bei der Signalverfolgung etwas
verbockt. Ich fürchte der PIC hat was abbekommen.

Autor: Dieter R. (dieter_r)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Bernhard: Ich hoffe mal, das Signal zum PIC sah bei dir so ähnlich aus.
Je nach Annäherung des Tags variiert das Signal allerdings ziemlich
stark.
Weißt ob die ersten Peaks denn eine Bedeutung haben? Oder beginnt der
nutzbare Bereich mit den sauber erkennbaren Pulsen? Laut Protokoll soll
es ja mit 10000000000 beginnen.
Ich habe mal testweise mit Komparator auf (Max-Min)/2 die Pulslänge
ermittelt, allerdings schwanken die so stark, sinnvolle Werte erhalte
ich da nicht. Oder habe ich was bzgl. der Auswertung falsch verstanden?

Autor: Bernhard D. (rwx4711)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Dieter: Sieht doch schon gut aus das Signal :-) Wenn ich die Perioden
zwischen x=0.04 und 0.06 zähle komm ich auf gut 8 - wenn ich rechne
0.02s/(1/134kHz*32)=8.375 - was man da sieht sind "halbe Nullen" - ein
paar 1-Bits könnten die Langen am Anfang sein.

Dass das Signal entfernungsabhängig von unbrauchbar bis "da bekommt man
einen richtigen Pattern raus" variiert hatte ich eigentlich so erwartet.

Ich hatte dann angefangen für jeden kurzen Wechsel ein 's', für einen
langen Wechsel eine '1' , einen viel zu kurzen bzw einen viel zu langen
Wechsel ein 'x' bzw ein 'X' in einen maximal großen char-Buffer zu
schrieben und dann das Pattern ausgegeben. Danach mit nem Editor die
'ss'-n durch '0' ersetzt und nach längeren Folgen aus 0und 1 gesucht -
und fündig geworden. Mag dann etwa so aussehen :-) :
XX0X000000sY000001000000000001X10X1XsXsXsXsXsXsXsXXXXXsXXXsXXXXXsXsXXXsX
XXXXX0X000X00XXXXXsX10X00X000XXXXXsY000000001X11000000000000001000000000
010100000111001110110011111110010110111101100011000011110000000010000000
111000011111110000110000000010000000010000000010000000000101000001110011
10110011111110010110111101X001X00011110000000010000000111000011111X000sY
1000000001  (Y ist ein ungepartes s gefolgt von 1)

Hat man einmal die Startfolge + die 10x 9bits für die Nutzinfo gefunden
ist die automatische Auswerung nur noch Fleissarbeit. Das Startpattern
ist 10000000000 - ja - aber das LSB kommt zuerst! Also kommen zuerst 20
kurze Wechsel gefolgt von einem Langen - bis ich das gerafft hatte
brauchte ich die Ruhe einer Zugfahrt um auf die 0'n und 1'n zu schauen
und den Soll-Pattern darin zu finden.

Muss den Code noch mal bissi reviewen und kommentieren (und ich werde
Debug Kram drin lassen) und ihn (hoffentlich) nach dem nächsten
Wochenende posten.

Autor: Dieter R. (dieter_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein wenig bin ich inzwischen auch weiter gekommen, Plan B. Mit einem am
Arduino angeschlossenen RDM6300 kann ich nun auch von 134kHz Tags die
demodulierten Rohdaten lesen. Reichweite ist zwar minimal, aber es geht.
Ich erhalte so zumindest relativ einfach Datensätze, und zu Fuss habe
ich mal eine Tagnummer ermittelt,
http://www.gizmolab.co.za/fdx-b-protocol/ und dein Text oben war
ziemlich hilfreich dabei.
Langsam verstehe ich, wie das ganze aussehen soll. Das LSB am Anfang ist
nicht gerade hilfreich dabei ;)

Umsetzung des ganzen in Software steht auf einem ganz anderen Blatt...

Autor: Bernhard D. (rwx4711)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super spät aber doch: Mach jetzt 3 Beiträge:

1) Beschreibung mit Bildern
2) Source Code des PICs
3) Source Code der Software die auf dem Rasperry Pi läuft

Viele Grüße
Bernhard

Autor: Bernhard D. (rwx4711)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Teil 1

Beschreibung meiner SureFlap Erweiterungen - hab folgendes gemacht:

o Vierwegeschalter ist fernsteuerbar - dazu hab ich in die Klappe einen
Schrittmotor eingebaut - Schaltknopf sitzt auf dessen Welle und hat 2
Endanschläge

o Einlassriegel ist auch fernsteuerbar - kann über Kommando hoch in
runter gefahren werden

o An einer Seite der Klappe ist ein zusätzlicher Magnet eingelassen - er
triggert zwei Reed-Schalter im Klappengehäuse, einer in der Ruheposition
der Klappe, der andere wenn die Klappe ein Stück in den Tunnel hinein
geöffnet wurde. Aus der Reihenfolge in der die zwei Schalter geöffnet
und geschlossen wurden, kann man bestimmen, ob die Klappe nach innen
oder aussen geöffnet wurde.

o Auf der Außenseite der Klappe ist ein Bewegungsmelder angebracht.

o Der Rfid Code wird mitgelesen und ausgegeben.

Gesteuert wird das Ganze in der Klappe von einem PIC16F1459 - dieser ist
über USB mit
einem Rasperry Pi verbunden, auf dem ein Daemon "katzd" läuft und die
Kommunikation mit
dem PIC macht.

"katzd" macht Syslog Einträge wenn die Klappe nach innen oder nach
aussen geöffnet wurde,
wenn ein RFID Code gelesen wurde wird dieser geloggt undtrigger des
Bewegungsmelders werden geloggt.
"katzd" startet je ein Shell-Script, wenn a) die Klappe geöffnet wurde
(um je eine Raspi-Kammera
innen und aussen zu zünden), b) der Bewegungssensor getriggert wurde und
c) wenn erkannt wurde,
dass die Klappe nach innen oder aussen geöffnet wurde (um mit signal-cli
eine Nachricht auf mein
Handy zu schicken, welches diese mit einem "Miau"-quittiert)
"katzd" nimmt über einen tcp-socket Kommands zum Bewegen des
Vierwegeschalter und des Einlassriegel entgegen und schickt diese an den
PIC.

Um die Kommandos von einem belibigen Rechner im Heim-LAN abzusetzen gibt
noch ein cli-Kommando "klappe", welches die Kommandos als Argument liest
und an den lauschenden tcp-socket des "katzd" schickt.

Bilder:

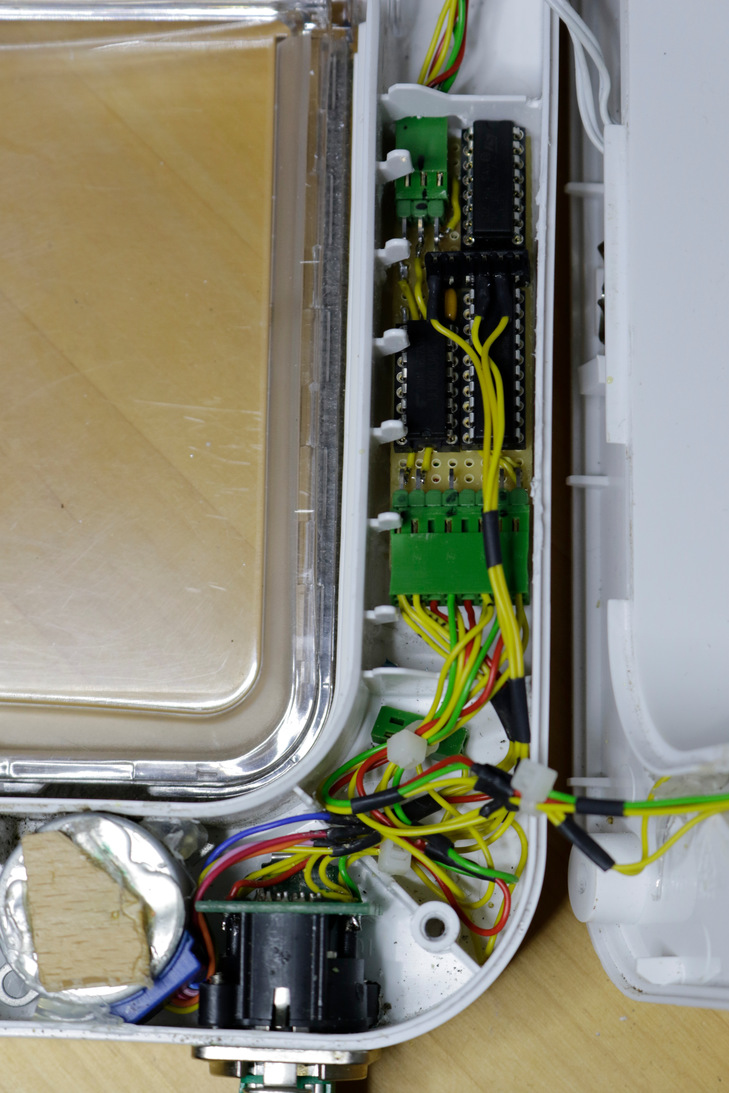

    - des gesamten Innenlebens mit Schrittmotor, RJ45 Buchse für
USB+Programmier Schnittstelle, PIC-Platine
    - Detail Schrittmotor + RJ45 Buchse + PIC-Platine
    - Welle des Schrittmotors mit Messingring zur Führung mit
Entanschlägen

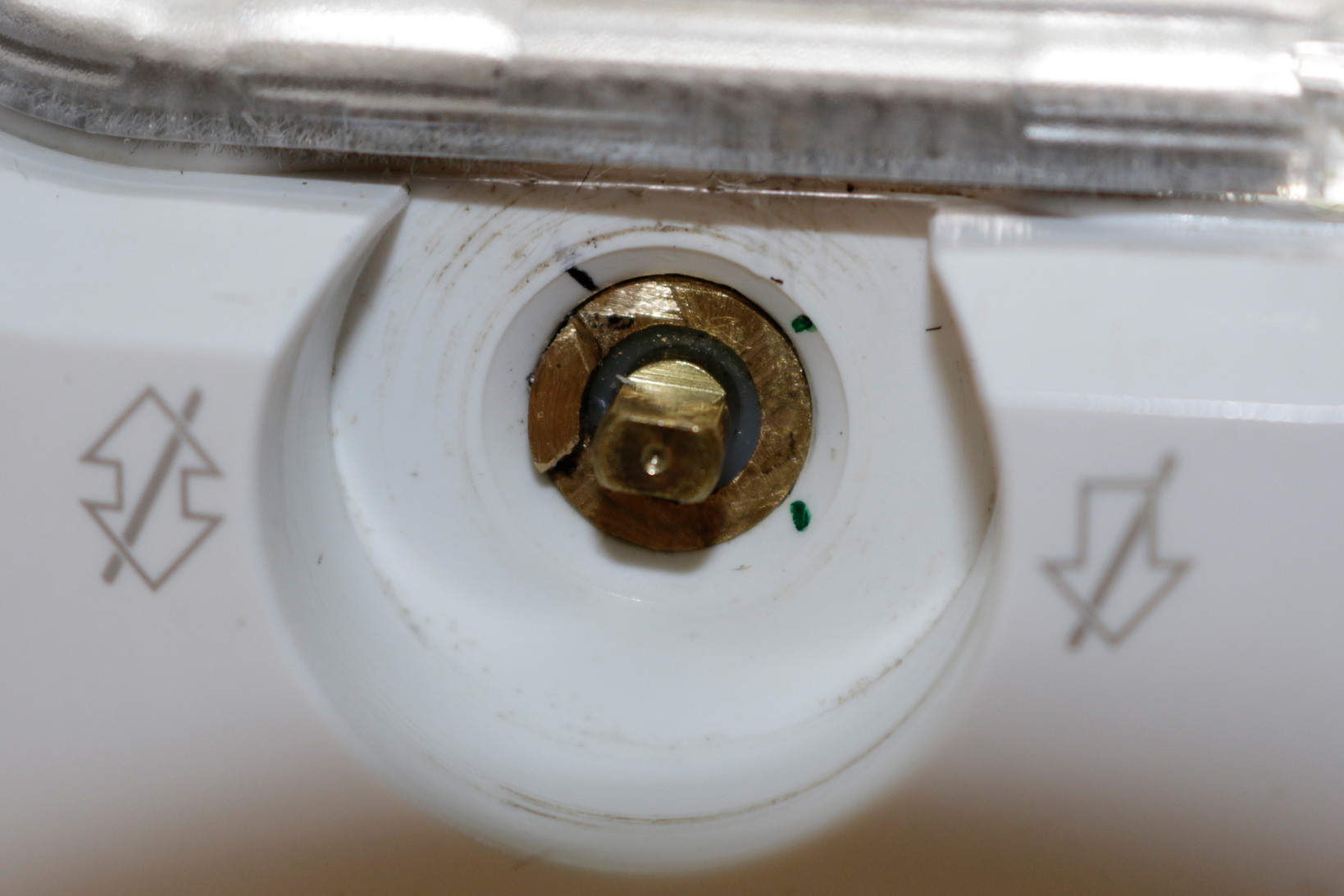

    - Modifizierer Vierwegeschalter mit Anschlagsstift - im Wellenloch
ist der Messingteil einer
      Lüsterklemme eingeklebt mit der der Knopf auf die Welle geklemmt
wird.

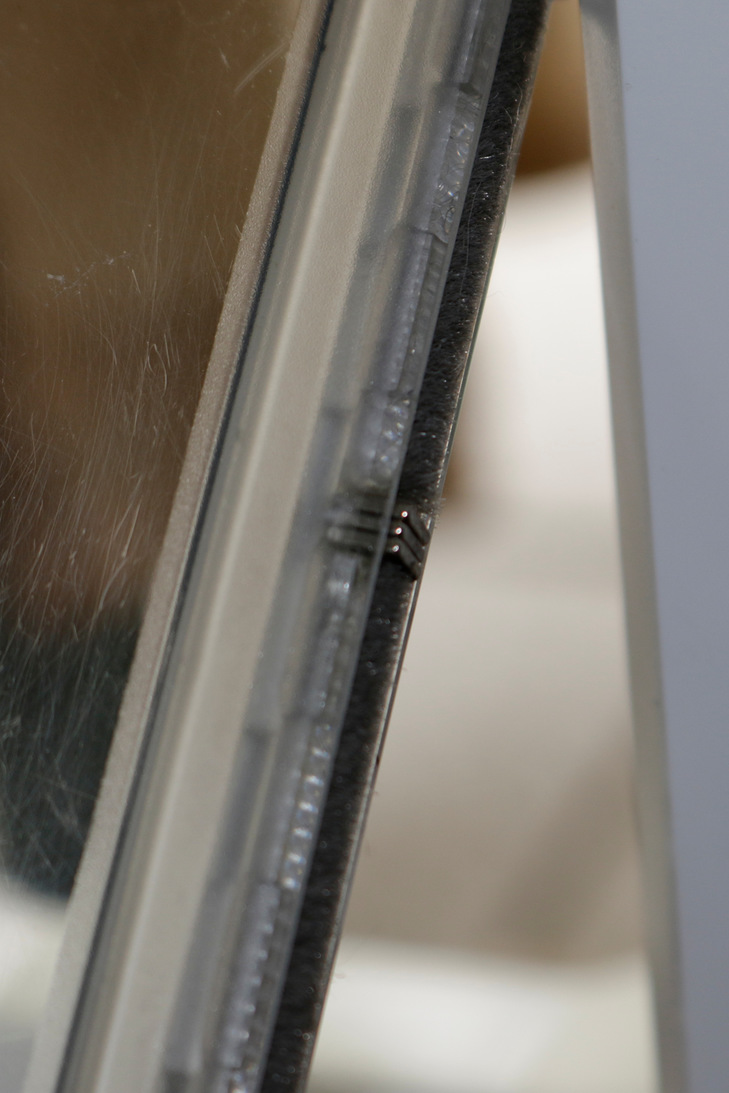

    - Detail vom Magneten seitlich in der Klappe
    - Platine mit ULN2003 Treiber für Schrittmotor und L293D als Treiber
ür den Riegel-Motor sowie der üblichen Programmierschittstelle für
meinen PICKit3 (welche über die RJ45 Buchse auch nach aussen gelegt ist)
    - Rückseite der Platine: Heartbeat LED (rot) und LED (grün) die 8s
leuchtet wenn RFID erkannt wurde. LED's leuchten einfach durchs Gehäuse
nach innen (wenns nicht zu hell ist gut sichtbar)
    - Detail SureFlap Platine mit dem Abgriff des RFID-Signals (gelb)
sowie auf der Rückseite nicht sichtbar Masse (grün) und Anschluß für den
RiegelMotor (rot+grün)

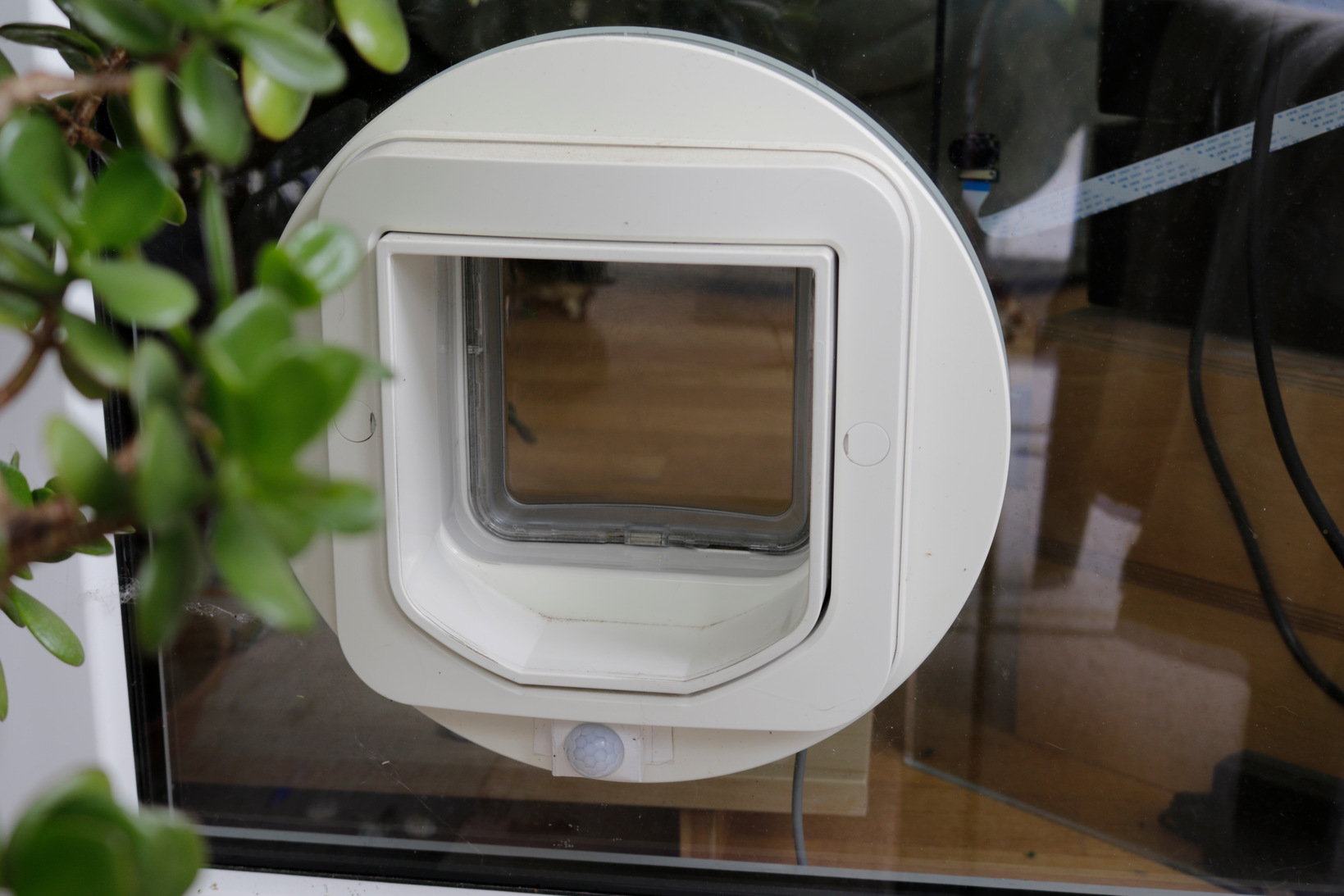

    - Klappe von außen mit Bewegungssensor

Autor: Bernhard D. (rwx4711)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Teil 2

Jetzt der Code für den PIC - ist mit MPLAB X v5.05 mit XC8 v2.0 Compiler
und einem MPLAB Code Configurator v3.75 übersetzt. Mit den freien
Optimizer Einstellungen -O1 passte alles in den PIC16F1459 rein bis auf
den "uptime"-Zähler (der USB-Code ist so riesig). Da ich auch diesen
wollte baue ich es jetzt mit -Os, aber ohne Motorensteuerung sollte das
überhaupt kein Problem sein.

Autor: Bernhard D. (rwx4711)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Teil 3

Jetzt noch der Source-Code für katzd + klappe. Damit am raspi das
USB-Device als /dev/ttyKlappe auftaucht ist noch folgene udev-rule
gemacht:

bash@aprica# cat /lib/udev/rules.d/klappe.rules
SUBSYSTEM=="tty", ATTRS{idVendor}=="04d8", ATTRS{idProduct}=="0aa1",
SYMLINK+="ttyKlappe", ENV{ID_MM_DEVICE_IGNORE}="1"

: Bearbeitet durch User
Autor: Bernhard D. (rwx4711)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

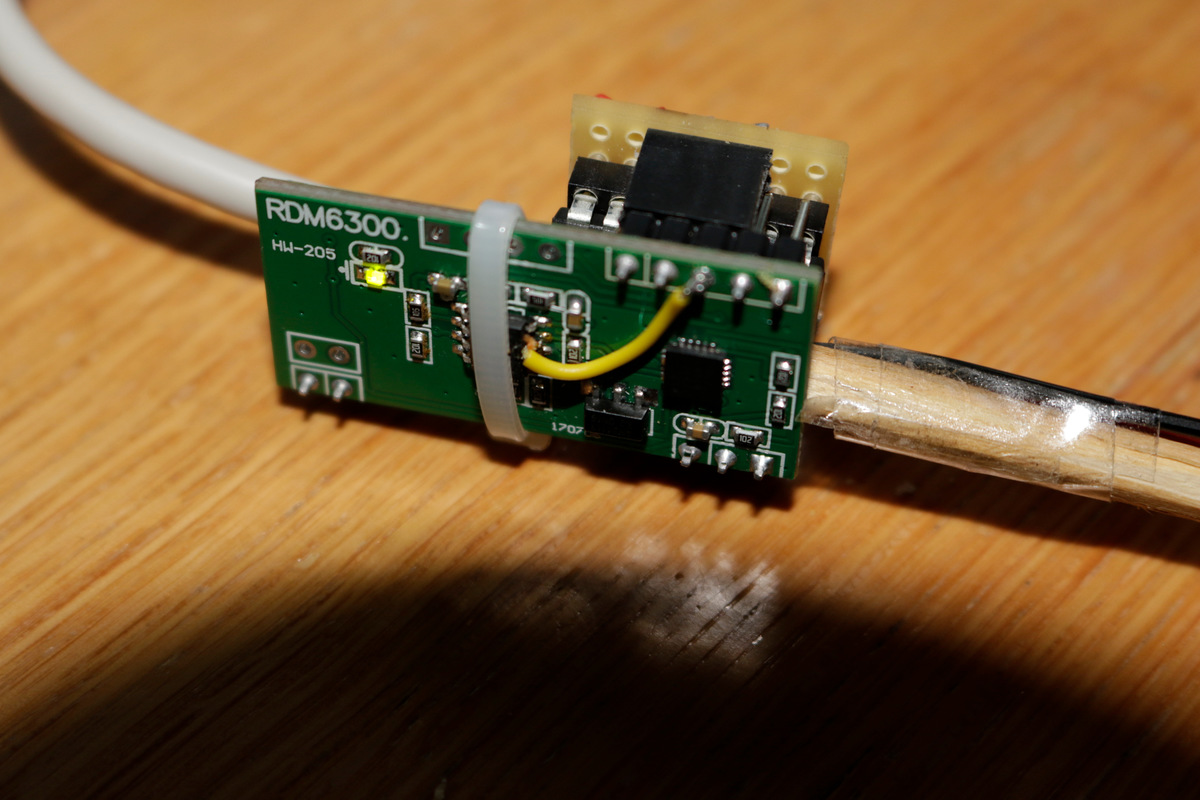

@Dieter: hab mir jetzt aus Neugier auch so ein RDM6300 geleistet und wie
Du die demodulierten Rohdaten vom Pin 7 des OVs angezapft. Eine kleine
Platine zusammengelötet mit einem PIC16F1455 mit 1:1 der obigen Software
von meiner Katzenklappe (nur ohne die Motorensteuerung) + 2 LEDS + USB
Kabel. USB über OTG-Adapter an ein Android Handy mit "Serial USB
Terminal"-App angeschlossen, ein Stecken aus dem Garten und fertig ist
der mobile Tier-RFID-Chip Ausleser (für <15 Euro (ohne Handy)) -
getestet an meinem TestChip und meiner Katze :-) - wenn man mit der
Spule direkt übers Fell geht reicht auch die Reichweite ....

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
