Elektronikschaltungen zeichnen

[Matthias P. (tosa_inu)]

Hallo Leute,

ich suche ne Software mit der man Elektronikschaltungen (für meine
Studienarbeit) am Computer zeichnen kann. Welche kennt ihr und mit
welcher habt ihr gute Erfahrungen gemacht? Gibt es gute
Freeware/Software? EAGLE ist mir bekannt, aber icht möchte keine
Platinen erstellen.

Gruß Matthias

[iovi (Gast)]

Beitrag "Schaltplan zeichnen für Doku?"

[Grrrr (Gast)]

Matthias P. schrieb:
> EAGLE ist mir bekannt, aber icht möchte keine
> Platinen erstellen.

Es existiert keinerlei Zwang, weder moralisch noch faktisch, der Dich
dazu bringen könnte nach der Erstellung eines Schaltplans nicht
aufzuhören. Soweit meine Erfahrung reicht, versucht EAGLE Dich auch
nicht zur Layouterstellung zu verführen oder zu überreden. ;-)

Was hindert Dich konkret daran EAGLE zu verwenden? Ich frage nur aus
Neugierde. Musst ja nicht.

[MaWin (Gast)]

> EAGLE ist mir bekannt, aber icht möchte keine Platinen erstellen.

Also wird die Schaltung nicht aufgebaut.

Vielleicht möchtest du die simulieren ?

Dann solltest du den Schaltplan in SwitcherCAD von Linear.com erfassen,
damit ihnn das eingebaute Spice gleich simulieren kann.

[Grrrr (Gast)]

Naja. Das kommt mir vor, wie die Frage: Ich suche eine Möglichkeit von
Frankfurt nach Leipzig zu fahren. Autos kenne ich, aber ich will nicht
nach München fahren.

[Marko B. (glagnar)]

Der OP hat schon Recht, Schaltplaene von ueblichen Programmen sehen
ziemlich besch...eiden aus. In einem Buch waere das Fehl am Platze.

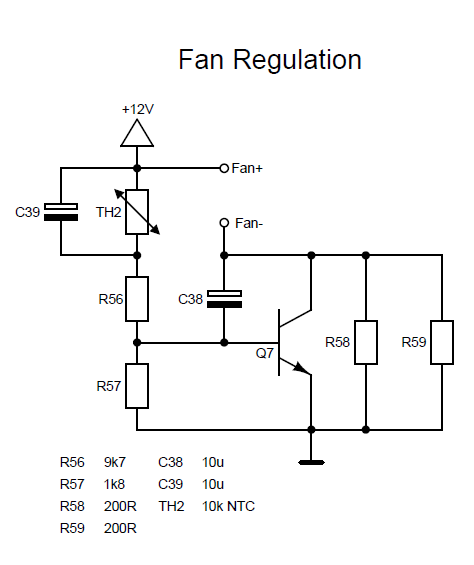

Den angehaengten Plan habe ich z.B. mit xfig gezeichnet. Sollte aber mit
jedem halbwegs guten Vektorprogramm gehen.

[iovi (Gast)]

das steht alles schon hier:
Beitrag "Schaltplan zeichnen für Doku?"

[Kevin K. (nemon)]

ich würde in Eagle mir die benötigten Bauteile und Symbole auf eine
Schaltplanseite ziehen, das alles mit der ULP plot.ulp in eine
.eps-Datei speichern und unter Inkscape laden. Dann kannst du die
Bauteile leicht zurechtziehen, sodass alles in das Raster deiner
Zeichnung passt, wenn du die Gruppierungen aufhebst, kannst du jede
Linie einzeln bearbeiten. Wenn du das gemacht hast, speicher das alles
als .svg-Datei und du hast eine Bibliothek mit den häufig benötigten
Bauteilen so, wie sie auch im Schaltplan von Eagle aussehen. Wenn du in
Inkscape das Tex Text-Plugin hast, kannst du auch ganz ansehnliche
Beschriftungen machen. Vorteil im Gegensatz zum eigenen Erstellen der
Bauteile ist, dass die Proportionen stimmen.

[Uwe N. (ex-aetzer)]

Marko B. schrieb:
> Der OP hat schon Recht, Schaltplaene von ueblichen Programmen sehen
> ziemlich besch...eiden aus. In einem Buch waere das Fehl am Platze.

Ob ein Schematic gut oder beschissen aussieht hängt weniger vom der
verwendeten Software ab, als vom Geschick des Erstellers. Das selbe gilt
natürlich auch für Layouts.

Gruss Uwe

[Melvin S. (melle)]

Ich benutze immoment als Freeware Tiny Cad. Das Programm hat eine gute
Bibliothek, in die man auch ohne großen Aufwand und auch für jeden
verständlich neue Symbole einfügen kann. Es gibt diverse Hilfsmittel mit
denen man z.b. auch BUS-Leitungen legen kann, und auch ein Werkzeug mit
dem man etwas beschriften kann. Man kann auch zu jedem Symbol die Werte
ergänzen.

Gruß Melle

[Grübler (Gast)]

Hier noch eine Top-Software
für Elektro-CAD.

Auf http://www.ige-xao.de gehen und
die Schulversion herunterladen.

Sieht super professionell aus und kostet nichts!

[iovi (Gast)]

screenshot?
