Hallo,

hat hier schonmal jemand solch einen
http://www.reichelt.de/?ACTION=3;ARTICLE=13710;PROVID=2402
Quarzoszillator geöffnet und Bilder gemacht? Mich interessiert das
Innenleben und bevor ich selber Hand anlege, frag ich lieber ob da nicht
schon jemand schneller war. Googeln hat mich leider nicht
weitergebracht.

73 Sven

Autor: blackhat.blade (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der hier sägt gerne Oszillatoren auf:
http://www.alexanderguthmann.de/quarz2.html .

-blade

Autor: Sven Dibbert (sven_d)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tatache...


Vielen Dank

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eigentlich sind die Dinger recht billig dafuer dass es "richtige"
Hybridschaltungen sind.... Der Mann hat aber Glueck einen zu finden wo
das IC im SOIC-Format ist und nicht Globtop....


Wenn Du selbst einen aufmachen willst (finden sich ja genug im Schrott):
Saege geht, noch schneller und mit weniger Spaenen geht es auch mit
einer auf 45 grad auf die Naht gesetzten Blechschere (kann aber die
Keramik zerbrechen wenn man Pech hat - BeO ist aber eher
unwahrscheinlich in so einem Modul denke ich mal.)

Zu der Seite: 100 millihertz als Modul hab ich auch noch nicht gesehen,
aber 100 Megahertz sind doch extremst normal...

Autor: Sven Dibbert (sven_d)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na irgendwann guck ich selber nochmal in einen rein.

Mir ist an der Seite leider unangenehm aufgefallen, das der Besitzer
dringend mal ne Rechtschreibprüfung im CMS braucht.

Sven

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo blackhat.

???? Was schreibt der, 100Mhz sind selten ?????

Egal. Jedenfalls scheint das verbaute IC ein NJU6322 von JRC zu sein.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic

http://www.dl0dg.de

Autor: Thomas Klima (rlyeh_drifter) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd Wiebus schrieb:
> ???? Was schreibt der, 100Mhz sind selten ?????

geschrieben hat er von hundert Millihertz. So einen Quarz würd ich auch
gerne mal sehen ;-)
Man muss doch echt nicht auch schlechte Angewohnheiten der Amis
übernehmen ...

Autor: Wilhelm F. (ferkes-willem)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas Klima schrieb:

>geschrieben hat er von hundert Millihertz

Im Link steht was von 100mHz, im UKW-Rundfunkband. Das wäre damit
geklärt.

Der IC, wird ein einfacher Inverter sein, wie er in Quarzschaltungen
üblich ist.

Autor: Thomas Klima (rlyeh_drifter) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wilhelm Ferkes schrieb:
> Thomas Klima schrieb:
>
>>geschrieben hat er von hundert Millihertz
>
> Im Link steht was von 100mHz, im UKW-Rundfunkband. Das wäre damit
> geklärt.


Laut SI steht der Präfix 'm' für milli, 'M' für mega. Ich halte das für
einen durchaus verbreiteten Standard. Das wäre damit geklärt. ;-)

Autor: Johnny B. (johnnyb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schon bedenklich, dass der Typ nicht mal zwischen mHz und MHz
unterscheiden kann...
Plausibel wäre, wenn er 100MHz gemeint hätte.

Seine Seite mit den schönen Fotos ist dennoch interessant.

Die Quarzscheibe erinnert mich an die Delay-Lines, welche in alten
Videorecordern verbaut waren. Hatte mich damals in der
Vor-Jedermannhatinternetzeit immer gefragt, für was das gut ist und wie
es funktioniert. Sah natürlich noch viel krasser aus als dieser Oszi.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vermutlich hat er einen 20 MHz Oszillator gebaut. Der Quarz schwingt
eher auf der Grundfrequenz als auf seiner 5. Harmonischen an, wenn keine
Gegenmaßnahmen getroffen werden. Im Radio wird er dennoch etwas hören,
die 100 MHz sind genügend in der Schwingung enthalten.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

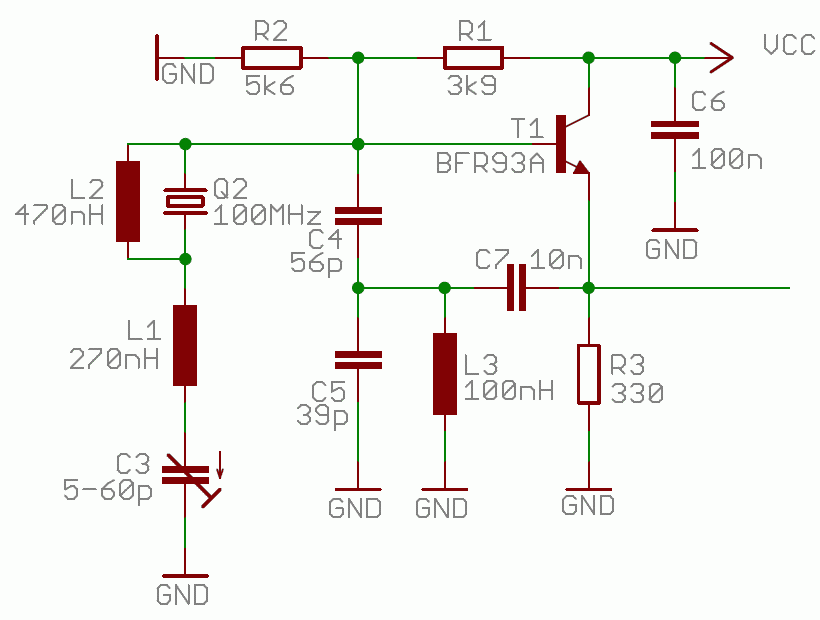

So schwingt der Oszillator auf 100 MHz, der Schwingkreis der
Clapp-Gouriet-Schaltung ( hatte das hier schon mal erwähnt
Beitrag "quarzoszillator 3. Oberschwingung" ) verhindert eine Schwingung
auf niedrigeren Harmonischen.

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Man muss doch echt nicht auch schlechte Angewohnheiten der Amis
übernehmen ..."

Die haben dazu doch noch bis in die Eisenzeit der Elektronik Mc/s gesagt
;)

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und "mho" für 1/Ohm, einfach rückwärts geschrieben

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christoph.

> Vermutlich hat er einen 20 MHz Oszillator gebaut.

Ja. Das passt auch zur Angabe im Datenblatt des NJU6322, daß er
eigentlich nur bis 50MHz kann.
Oberwellenquarze sind ja auch ab ca. 30 MHz üblich.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic

http://www.dl0dg.de

Autor: Wilhelm F. (ferkes-willem)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph Kessler (db1uq) schrieb:

>und "mho" für 1/Ohm, einfach rückwärts geschrieben

Mein HF-Prof. verwendete dafür das auf den Kopf gestellte Omega-Symbol.
Die haben auch alle irgend eine Macke...
