Forum: Mikrocontroller und Digitale Elektronik LED Bau für Anfänger


Autor: Dennis (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe hier im Forum einen alten Beitrag gelesen !

Beitrag "LED Bauanleitung"

Ich will hinter ein Regal eine LED Beleuchtung machen, "jedoch habe ich
noch
garkeine Ahnung, aber interessiert mich einfach. (Mein Wissensdurst ist
sehr groß) Für Hilfe bin ich sehr dankbar."

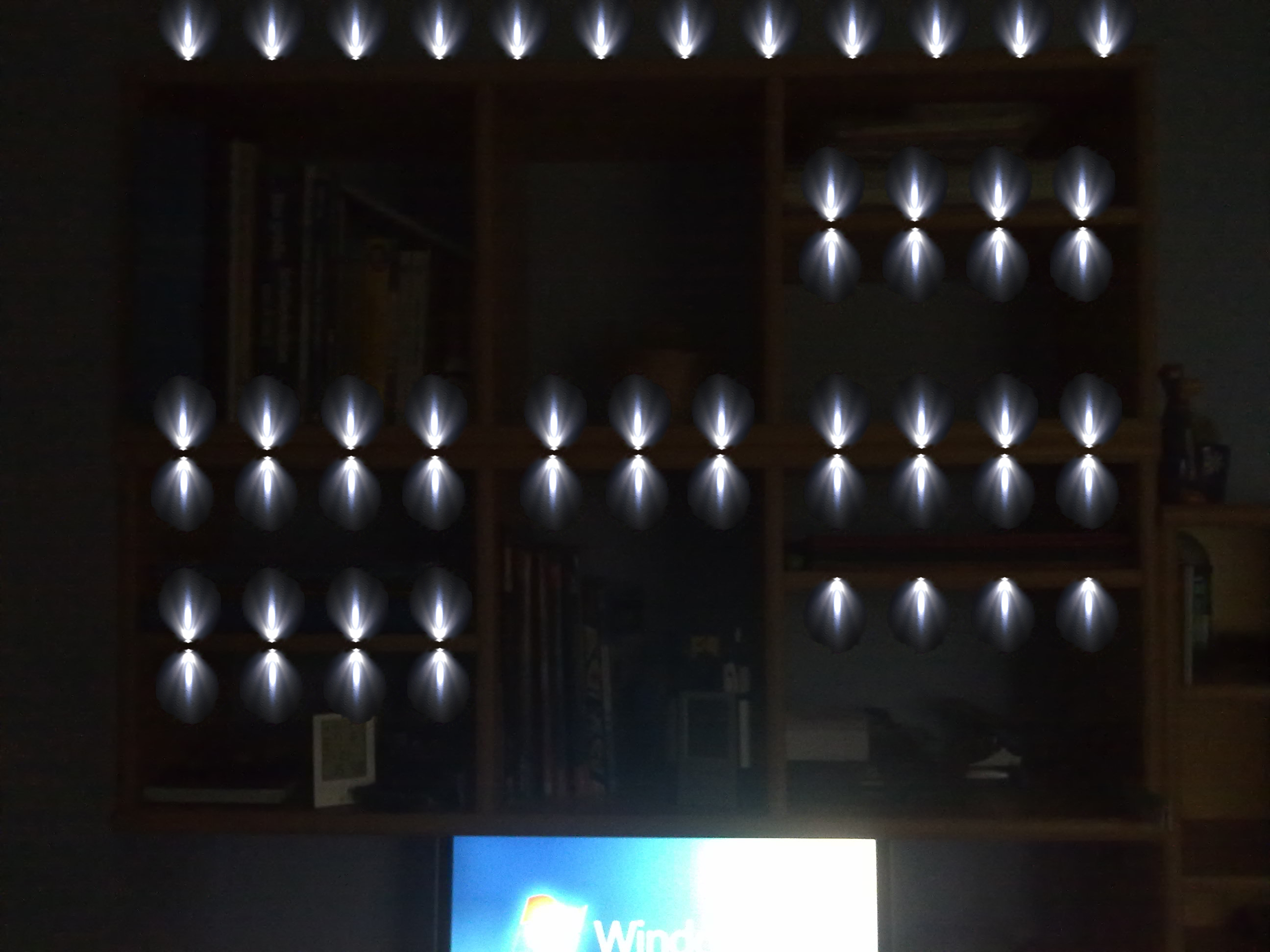

Ich habe ein Bild angehängt wo man sieht wo die LED's hinsollen ( im
Bild sind die LED's vor dem Rgel, sollen aber dahinter ;) ).
DAS BILD IST NICHT GRAD SCHÖN! ICH HABE ES VORHIN SCHNELL MIT PHOTOSHOP
GEMACHT!

Kann mir jemand helfen?

Autor: Joachim B. (jojo84)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier kannst du dich erstmal einlesen:
http://www.mikrocontroller.net/articles/LED

Wenn deine Fragen konkreter werden frag einfach nochmal :)

Autor: U.R. Schmitt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> Kann mir jemand helfen?

Ja und? Soll Dir das jemand zusammennageln, oder was ist Deine Frage?
Meine Anleitung für Dich:
1. Leds aussuchen
2. Leds kaufen
3. Passende Stromquellen bauen oder kaufen
4. Die Leds mechanisch befestigen
5. Die Stromquellen korrekt anschliessen, dabei die VDE Bestimmungen
beachten und den gesunden Menschenverstand
6. Einschalten

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es irgentwo eine Anleitung?

Autor: Grenzbereich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Dennis

hier gibt es "LED" "Strip" für wenig Geld ...

http://www.pollin.de/shop/suchergebnis.html?S_TEXT...

Autor: Joachim B. (jojo84)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was möchtest du denn? Daß dir jemand erklärt, wie du dein Regal da zu
bauen hast? Da wirst du vermutlich leer ausgehen...

Mit meinem Link oben und Google müßtest du eigentlich alle Informationen
zusammen haben.
Wenn du dann Probleme bei der Auslegung deines Stromreglers hast kannst
du gern nochmal fragen. Aber versuch doch erstmal selbst einiges zu
erarbeiten. Ist anstrengend, aber bei deiner Anwendung wirklich kein
Hexenwerk...

Gruß

Autor: Ingenius (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis... wie üblich.
Jeder im Forum hilft gerne und oft. Aber ohne konkrete Fragestellung,
ohne das Gefühl dass Du Dich mit der Materie auseinandergesetzt hast und
Du nur an einem Detail hängst kann Dir keiner helfen.
Es gab schon etliche Diskussionen über solche Themen.
( @all: Am besten war wohl "Ich will selbst ein Handy bauen, kann mir
einer sagen wie das geht?"...)

Also erst mal selber Gedanken machen (siehe Link oben), Nachdenken
konkrete Fragen stellen. Übrigens die Antwort auf Deine Frage:

Dennis schrieb:
> Kann mir jemand helfen?
Ja, bestimmt.

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> Gibt es irgentwo eine Anleitung?

Eine Anleitung 'wofür'?

Wie du beim Conrad LED-Streifen kaufst und an das Regalbrett tackern
sollst?

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Soll ich mir mal das
http://www.amazon.de/Franzis-Lernpaket-Hochleistun...
bestellen um mit dem LED Bau anzufangen? Oder reicht auch trockene
Theorie?

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> http://www.amazon.de/Franzis-Lernpaket-Hochleistun...

ist ja cool, jetzt braucht man schon windows für die High-Power-LEDs

> Plattform:   Windows XP  Vista  7


Hohl dir bei conrad oder www.leds.de ein paar LEDs die dir gefallen noch
ein Netzteil und ein paar Widerstände dann spiele damit rum. Die
Hochleistungsleds würde ich zum spielen nicht nehmen dafür sind sie zu
Teuer. Wenn du dann Weist welche Helligkeit du willst und wie man sie in
Reihe oder Paralle schaltest kannst du dich ja an die teuren ranwagen.

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> Soll ich mir mal das
>
http://www.amazon.de/Franzis-Lernpaket-Hochleistun...
> bestellen um mit dem LED Bau anzufangen? Oder reicht auch trockene
> Theorie?

Ich versteh immer noch nicht.

Bei jedem Elektronik Versender, in jedem Bauhaus, bei vielen
Möbelhäusern gibt es mitlerweile fix&fertige LED-Streifen. Da sind die
LED fix&fertig verschaltet, die muss man nur noch von hinten an die
Regalböden kleben, verkabeln und an einen ebenfalls dort käuflich
erwerbbaren dazupassenden 'Trafo' anschliessen und fertig ist die
Schose. Selbst Hausfrauen kriegen das hin.

Wozu brauchst du da Hochleistungsled?
Willst du, dass Jumbo-Jets oder A-380 bei dir am Regal landen?

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
GENAU!
Ne ich will mich aber mal mit dem Thema LED's auseinandersetzen und
lernen wie das geht!

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> GENAU!
> Ne ich will mich aber mal mit dem Thema LED's auseinandersetzen und
> lernen wie das geht!

Was willst du da lernen?
Eine LED hat eine Vorwärtsspannung, die von der Farbe der LED abhängt.
Und im Datenblatt der LED steht, wieviel Strom sie bei normaler
Benutzung haben möchte. Spendiert man ihr weniger, leuchtet sie dunkler,
spendiert man ihr mehr, leuchtet sie heller. Spendiert man ihr um
einiges mehr, macht es knacks, und sie hört zu leuchten auf und stinkt
dafür ein paar Minuten lang.
Dazu noch P = U*I  um zu erkennen, ob sie gekühlt werden muss (ist bei
normalen Wald und Wiesen LED uninteresant, da man sowieso nie in diese
Leistungsklasse vordringt)

Durch eine LED geht Strom nur in 1 Richtung durch, in die Gegenrichtung
gibt es ein Limit, wie hoch die Spannung sein darf, auch wenn
theoretisch kein Strom fliesst.

Je wärmer eine LED im Betrieb wird, desto geringer wird ihr
'Widerstand', was fatal ist, da bei mehreren LED parallel immer eine
mehr Strom als die anderen zieht. Sie wird daher wärmer und zieht noch
mehr Strom was wiederrum bedeutet, dass sie noch wärmer wird. Ein
Teufelskreis, der irgendwann nur noch durch das Ableben dieser LED
durchbrochen wird. Woraufhin dann die nächste LED diese Aufgabe
übernimmt und wärmer wird ...

Fertig.
Das ist das wichtigste. Damit kommt man bei >95% aller üblichen LED
Anwendungen durch.
Eine Led ist bauteiletechnisch für einen Neueinsteiger so ziemlich das
Uninteressanteste was man sich vorstellen kann:
 LED + Vorwiderstand   -  Spannung drauf   -   sie leuchtet
                          Spannung weg     -   sie leuchtet nicht mehr

Interessanter sind schon ein paar Anwendungen bei denen man die LED als
Lichtsensor benutzen kann. Aber ansonsten ist das Haupteinsatzgebiet:
Spannung drauf und sie leuchtet.

Um ein Regal von hinten zu beleuchten, reicht das allemal. Bei der von
dir eingesetzten Anzahl an LED lautet die eigentliche Frage nämlich: Wie
stelle ich es an, dass ich auch ohne Sonnenbrille noch in Richtung Regal
schauen kann.

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>Fertig.
>Das ist das wichtigste. Damit kommt man bei >95% aller üblichen LED
>Anwendungen durch.

Denkst du. Ohne 20-Seitiges Tutorial und Computerkurs mit 12
interaktiven Lektionen läuft heute nichts mehr.

MfG Spess

Autor: Troll (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaub ich weiß, was Dennis mit "Gibt es irgentwo eine Anleitung?"
wollte.

Habt ihr noch nie so ne Trollanleitung gesehen, wie sie oft in
"Computerzeitschriften" oder auf Youtube zu finden sind.

Wir brauchen:
- etwas Draht
- ein scharfes Messer
- eine Rolle Tesa
- 23 LEDs + 23 Widerstände (am besten aus einer Lichterkette)
- ein altes Gameboyladekabel
- bla bla

Als Erstes schneidet ihr vom Draht 22 Stücke mit einer Länge von
18,35466cm ab. Dann nehmt ihr das Messer (Vorsicht scharf!!) und
schneidet die Isolierung (also den Gummi am Kabel) an beiden Enden ca
0,84352cm ab.
Dann wickelt die Enden dan die Enden der LED's und macht Tesa rum, damit
er nicht wieder abgeht.....

Ich könnt mich da immer totlachen XD

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich jetzt mal als Anfänger z.b eine LED mit Batterie betreiben will
wüsste ich ohne vorkenntnisse garnicht was ich brauche und wie das geht!
Und dazu brauche ich irgentwo eine Seite wo das steht. Ich habe mir
schon viele Seite durgelesen. Da stand aber eher mal allgemeines!

Autor: Floh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.mikrocontroller.net/articles/LED

Da steht alles drin, was du wissen musst, um LEDs mal zum Leuchten und
nicht zum Brennen zu bringen. Du wirst sie nur nicht gelesen haben.
:-)

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> Wenn ich jetzt mal als Anfänger z.b eine LED mit Batterie betreiben will
> wüsste ich ohne vorkenntnisse garnicht was ich brauche und wie das geht!

Dazu musst du zunächst 2 Dinge wissen

welche LED ist das?
Normalerweise kann man die ganz grob ganz einfach nach der Farbe
sortieren. Der wichtige Punkt ist: welche Vorwärtsspannung hat sie.

rechnet man bei einer roten LED mit ungefähr 2 Volt, dann ist das genau
genug.
Eine normale handelsübliche LED kann man mit einem Strombedarf von rund
20mA annehmen. Es gibt auch Low-Current LED die brauchen entsprechend
weniger. Ungefähr ein Zehntel davon.
Details stehen im Datenblatt, aber wenn man mit diesen Werten rechnet,
geht nicht viel schief.

Also   2 Volt und 20 Milliampere

Die Grundschaltung sieht so aus


      +---------------------------+
      |                           |
      |                          +-+
      |                          | |   Widerstand
      |                          +-+
      |                           |
    -----    +                   ---
   -------   -                   \ /   LED
      |                          ---
      |    Batterie               |
      +---------------------------+


als ein geschlossener Stromkreis mit einer Stromquelle (der Batterie)
und einem Verbraucher (Widerstand + LED)

Die Batterie liefert eine Spannung (und natürlich auch den Strom), der
über Widerstand und LED abfallen muss. Daher musst du dich für eine
Batterie entscheiden, die natürlich eine höhere Spannung haben muss, als
an der LED abfallen. Sagen wir mal 4.5 Volt

Dann speist deine Batterie auf der linken Seite der Schaltung 4.5 Volt
ein. Diese 4.5 Volt müssen auf der rechten Seite abfallen. An der LED
fallen 2 Volt ab (wegen roter LED). Damit sich rechts in Summe wieder
4.5 V ergeben, müssen am Widerstand 2.5 Volt abfallen, denn 2 + 2.5
macht wieder die 4.5 V von der Batterie.

Weiters wissen wir, dass durch die LED ein Strom von 20mA laufen soll.
Derselbe Strom muss aber auch durch den Widerstand laufen (Strom ist wie
Wasser in Schläuchen. Bei 2 Schläuchen hintereinandergeschaltet mit
unterschiedlichem Durchmesser rinnt auch bei beiden dieselbe Wassermenge
durch. Nur halt im engeren schneller. INteressiert hier aber nicht:
Strom entspricht der Wassermenge)

Damit kann man jetzt den Widerstand bestimmen.
                                                              U
Das Ohmsche Gesetz sagt:   U = R * I   oder umgestellt  R = -----
                                                              I

Die bekannten Werte eingesetzt:    2.0V / 0.02A  (aufpassen auf die
Einheiten. Immer in Basiseinheiten einsetzen: Volt und Ampere)

ausgerechnet ergibt das: 100 Ohm


Schaltet man daher 100 Ohm vor eine rote LED und betreibt das ganze an
4.5V, so wird durch die LED ein Strom von 20 Milliampere laufen und die
LED leuchtet bestimmungsgemäss. Wobei man da aber auch nicht päpstlicher
als der Papst sein muss. Wenn man ein wenig mit den Zahlen spielt kommt
man drauf: Wird der Widerstand größer, so sinkt der Strom durch den
Widerstand (und damit auch durch die LED). Nimmt man anstelle von 100
Ohm daher was größeres, dann spendiert man der LED weniger Strom und sie
leuchtet etwas dunkler. Selbst bei 200 Ohm wird eine handelsübliche rote
LED aus der Krabbelkiste vom Conrad (von der man kein Datenblatt hat)
immer noch anständig leuchten. Das ist also nichts, wo man wie ein
Goldschmied auftreten muss.


Tja. Für eine einzelne LED wars das dann auch schon.

Autor: hein blöd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nun hat er alles was man braucht... grins

Autor: diesOderDas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Metasinn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>> wie weit willst Du gehen?

die Frage nach dem Sinn des Lebens und warum das alles hier,
wäre auch nicht schlecht

@Dennis
was willst Du mit einer Buch-Regal-Beleuchtung, wenn Du es nicht
verstehst mit den Bücher bzw. mit den Wissen um zu gehen, Wissen selber
zu sammeln und vor allem selbständig anzuwenden.
Wenn so unsere Zukunft aussieht, wir es mal verdammt dunkel

Autor: hergi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl heinz Buchegger schrieb:
> Die bekannten Werte eingesetzt:    2.0V / 0.02A  (aufpassen auf die
> Einheiten. Immer in Basiseinheiten einsetzen: Volt und Ampere)

Nur fürs Protokoll, in die Berechnung für den Widerstand muss man
eigentlich die 2,5V einsetzen, die am Widerstand abfallen, oder nicht?

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hergi schrieb:
> Karl heinz Buchegger schrieb:
>> Die bekannten Werte eingesetzt:    2.0V / 0.02A  (aufpassen auf die
>> Einheiten. Immer in Basiseinheiten einsetzen: Volt und Ampere)
>
> Nur fürs Protokoll, in die Berechnung für den Widerstand muss man
> eigentlich die 2,5V einsetzen, die am Widerstand abfallen, oder nicht?

Danke fürs Aufpassen.

Du hast natürlich recht. Hab schon ewig keinen LED-Vorwiderstand mehr
gerechnet. Da kommen pauschal erst mal 220 Ohm aus der 100-er Tüte drann
und fertig.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
