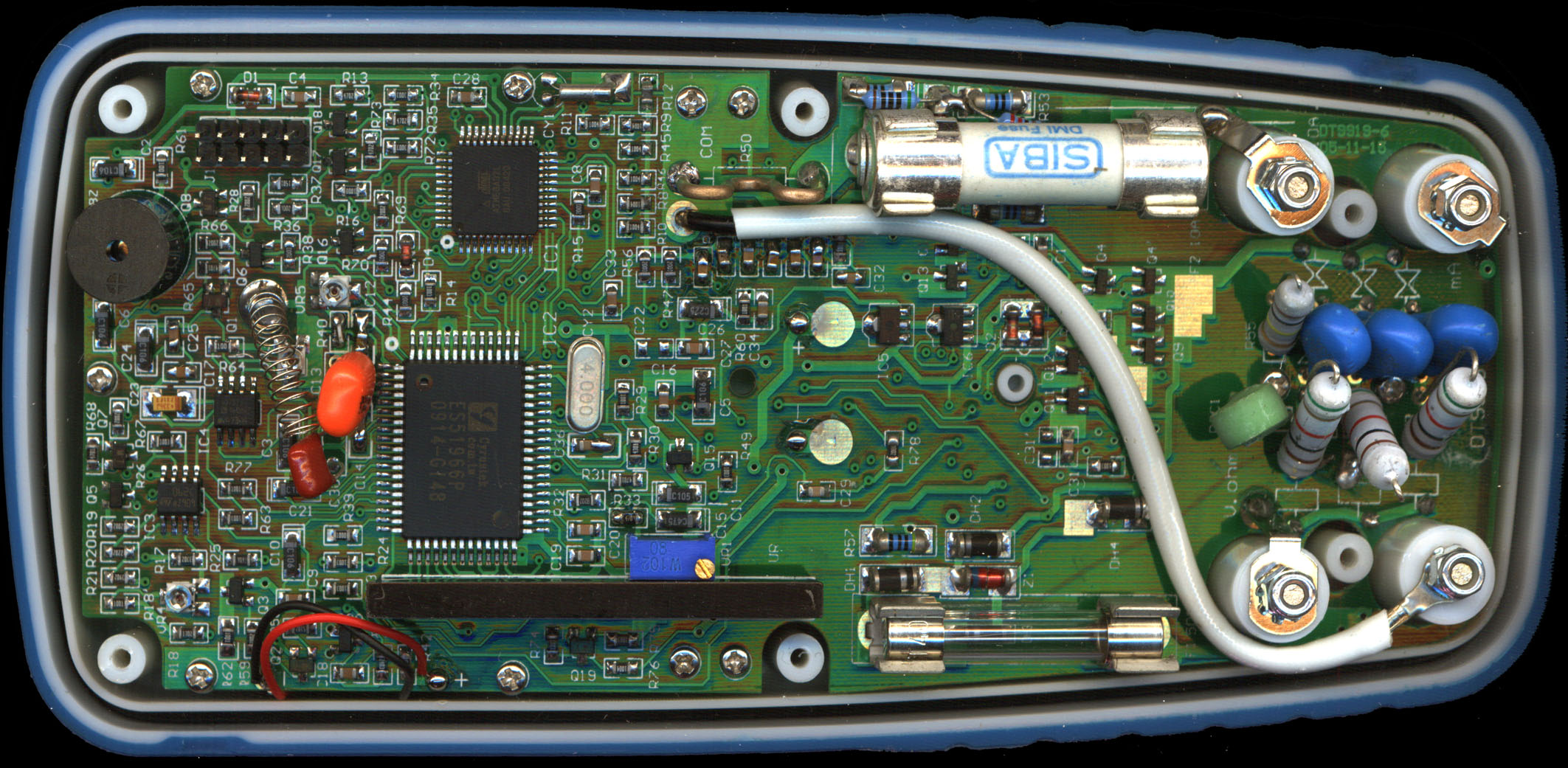

Hi Leute Habe heute beim Wechseln der Sicherung meines DMMs Peaktech 3360 festgestellt, das da drin ja einhübscher Atmega32L verbaut wurde. Die ganze Messung/Analogwandlung übernimmt ein Cyrustek ES51966. Datenblatt: http://www.cyrustek.com.tw%2Fspec%2FES51966.pdf&rct=j&q=es51966&ei=fI8ETcnROdCJ4ga1tLWoCg&usg=AFQjCNF5eHdK-1KYoA7RAqHd41gbm1wEGA&cad=rja Links oben erkennt man eine sogar bestückte 2x5 polige Steckerleiste. Es scheint weder ISP noch eine serielle Schnittstelle anzuliegen. Vermutlich ist es die JTAG-Schnittstelle für den Mega32. Auf der Rückseite ist kein weiterer Chip zu erkennen. Daher ist noch nicht bekannt, wer für die Displayansteuerung verantwortlich ist. Da ich das Messgerät brauch, werd ich wohl eher nicht dazu kommen weitere Tests durchzuführen.
Die Platine verrät des es sich im Original um ein CEM DT-9918 Multimeter handelt http://www.cem-instruments.com/en/Product/detail/id/892 Sieht ganz ordentlich aufgebaut aus.
:
Bearbeitet durch User
Hannes J. schrieb: > Die Platine verrät des es sich im Original um ein CEM DT-9918 Multimeter > handelt Stimmt nicht ganz, auf der Platine steht DT9919-6, jedenfalls bei meinem 3360, und das ist in deinem Link nicht zu finden. Vielen Dank für das gute Foto. Die Feder links im Bild solltest du wieder aufrichten, sie soll die Alufolie im Unterteil kontaktieren. Weis jemand für welchen Abgleich VR3, 4 und 5 zuständig sind? VR2 habe ich nicht gefunden.
