Hi,
ich suche ein erstes Testlayout, damit ich meine erste Platine belichten
kann. Die maximale Größe beträgt 100*80 mm.

Hat jemand ein deratiges Layout in png, jpg oder sonstiges Format zu
Hand?

Was es für eine Schaltung ist, ist mir eigentlich egal. Es wäre super
wenn sowohl gröbere, wie feinere Strukturen daurauf sind, ich nehme aber
alles.

Wäre super wenn ihr was für mich hättet.

Mfg Mo3bius

Autor: Kurt Bohnen (kurt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vieleicht lässt du dir für deine ersten Versuche mit von Testlayout
einen Film belichten: http://so-pbdl.de/leiterplattenfilme.htm

Dann kannst du eine Fehlerquelle (schlecht deckende Vorlage) schon mal
ausschließen.

Autor: skorpionx (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
...

Autor: skorpionx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Als hilfe zum Ausdrucken:
Beitrag "PCB von BMP drucken"

Autor: Informierter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ skorpionx

Und du glaubst jetzt, dass so eine schlecht aufgelöste Bitmap dem OP
irgendwas bringt?

Du solltest dir mal Gedanken machen wieviel DPI ein Bildschirm hat und
wieviel DPI ein durchschnittlicher Drucker heutzutage aufweist.

@ Samuel P. (mo3bius)

So ein Testlayout kannst du dir mit eagle schell selber machen. Öffne
einfach PCB (Schematic brauchst du dafür nicht), setze ein paar
IC-Sockel drauf, verbinde diese willkürlich untereinander mit
Leiterbahnen z.B. 10 mil (oder etwas breiter). Setze ein paar
Schriftproben dazu und fertig ist die Kiste. Drucke es aus.

Das tut nicht weh, das macht Spass, das kostet nicht viel Zeit und du
hast DEIN INDIVIDUELLES Testlayout. ;-)

Autor: skorpionx (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Informierter schrieb:
> Und du glaubst jetzt, dass so eine schlecht aufgelöste Bitmap dem OP
> irgendwas bringt?

Du hast recht!
Aber so geht es:
Das Programm BMP_IN_PCB starten und mit den Daten von TestStreifenDat1
laden
(DatenLoad). Streifen.ZIP entpacken. BMPDrucken...

Autor: André H. (andrekr)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier noch eine. Leider mit etwas krummen Pad-Kanten, sollte aber zur
Beurteilung der Abstände kein Problem darstellen.

Autor: Senfdazugeber (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

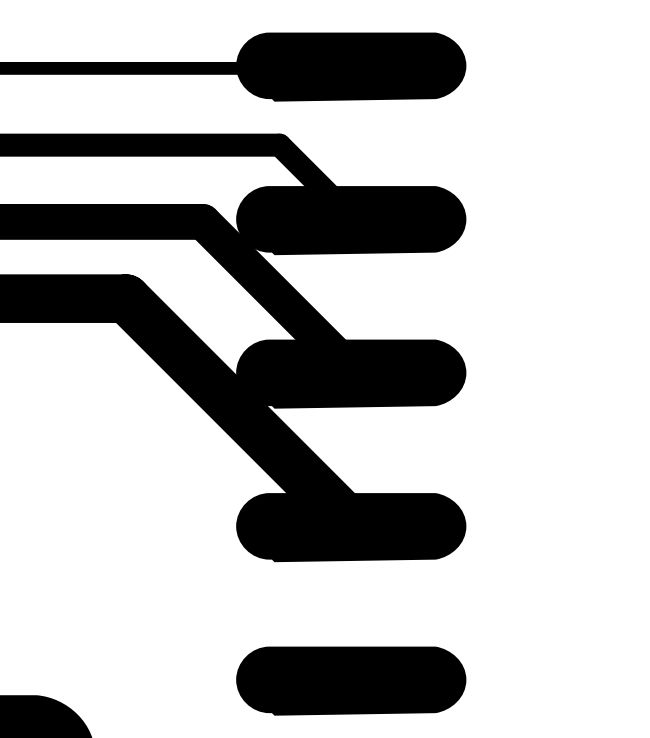

Jungs wenn ihr schon Testlayouts macht, dann gebt euch gefälligst mehr
Mühe. Das Ding ist ja eher ein "Testkurzschluss", siehe Anhang!

Das zeigt euch nix mehr an, das liefert bereits die Fehler mit.

Neumachen!

:-)
