Forum: Mikrocontroller und Digitale Elektronik Digitaler Filter - Bandpass


Autor: Dominik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich möchte Neuland betreten und etwas über digitale Filter lernen.
Konkret geht es mir darum, die Amplitude eines 50Hz-Signals zu
bestimmen. Problem dabei: Das Signal ist nicht "sauber". Es enthält
Oberwellen und schlimmstenfalls eine Überlagerung mit einem starken
16,7Hz Signal von einem Oberleitungsfeld der Bahn.
Deshalb bräuchte ich normalerweise wohl einen (analogen) Bandpass, um
ein sauberes 50Hz Signal wieder daraus zu filtern. Sowas soll aber auch
digital gehen. Nur habe ich ehrlich gesagt keine Vorstellung, wie sowas
funktioniert. Ziemlich ratlos lese ich den Wikipediaartikel:
http://de.wikipedia.org/wiki/Digitales_Filter
Hat vielleicht jemand einen Link mit einer einfachen Einführung in die
Thematik? Ich möchte die 50Hz-Amplitude über ADC-Wandlungen eines
einfachen Mikrocontroller (AtMega oder PIC16) auswerten. Wäre so ein
Mikrocontroller programmiertechnisch auch in der Lage, dabei gleich
einen digitalen 50Hz Bandpass anzuwenden? Gibt es vielleicht
Beispielprojekte, wo ein digitaler Bandpass (Frequenz sei mal egal) mit
einem Mikrocontroller realisiert ist?

Danke im voraus,
Dominik

Autor: Lars S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erzeuge Dir (mathematisch) ein Sinus und Cosinussignal mit 50Hz.
Multipliziere das jeweils mit deinem ADC Wert.
Integriere das dann für n Sekunden auf. Bilde den Quadratischen
Mittelwert aus beiden Ergebnissen.

Dann hast Du das Ergebnis, als ob Du ein Bandfilter mit Bandbreite 1/n
hättest.

Autor: Lars S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achja. Das Ergebnis ist also sowas ähnliches wie bei ner FFT. Nur eben
für exakt eine Frequenz.

Autor: Beobachter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist meines Wissens aber sehr steil flankig.
Nennt sich DFT.

Autor: OR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Steilflankigkeit hängt an der Fensterbewertung. Der vorgeschlagene
Algorithmus ist ein Rechteckfenster. Mann kann aber nach der
sincos-Multiplikation auch Tiefpässe mit geeignetem Frequenzgang wählen.
Dadurch kann man fast beliebige Bandpässe bauen. Ergebnis ist immer ein
real-und Imaginärteil. Das ganze kann man auch sehr schön im
Matlab/Octave ausprobieren.

Anm.: Falls man am Betrag des Bandpassausganges interessiert ist, dann
ist noch eine geometrische Addition der beiden Stränge notwendig.

Grüße
OR

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dominik schrieb:
> Ich möchte die 50Hz-Amplitude über ADC-Wandlungen eines
> einfachen Mikrocontroller (AtMega oder PIC16) auswerten. Wäre so ein
> Mikrocontroller programmiertechnisch auch in der Lage, dabei gleich
> einen digitalen 50Hz Bandpass anzuwenden?

Klar geht das. Mit einem ATMega88 mit 16MHz Takt kann man einen
digitalen IIR Bandpass bis 2KHz bauen (5 KHz Samplerate). Einen 50Hz
Bandpass mit Guetefaktor von 1000 ist da kein Problem.

Autor: Armin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du kannst jede beliebige kontinuierliche lineare Übertragungsfunktion
nehmen, deren Filtereigenschaften über ein Bode-Diagramm abzulesen sind.
--> http://de.wikipedia.org/wiki/Bode-Diagramm

dürfte bekannt sein.


Diese Übertragungsfunktion lässt sich mittels Tusin-Transformation in
der Zeit diskretisieren:
-->
http://de.wikipedia.org/wiki/Bilineare_Transformat...


wenn man das auflöst und umformt, wird es zu einem digitalen
Alogrithmus, der sich wunderbar implementieren lässt, WENN der in
gleichmäßigen Abständen ausgeführt wird. Also Timer verwenden!

Autor: Dominik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars S schrieb:
> Erzeuge Dir (mathematisch) ein Sinus und Cosinussignal mit 50Hz.
> Multipliziere das jeweils mit deinem ADC Wert.
> Integriere das dann für n Sekunden auf. Bilde den Quadratischen
> Mittelwert aus beiden Ergebnissen.
>
> Dann hast Du das Ergebnis, als ob Du ein Bandfilter mit Bandbreite 1/n
> hättest.

Das ist ja schon ne Menge Rechnerei. Ob das einem einfachen
Mikrocontroller packen kann? Erstmal brauche ich also eine Sinus und
Cosinusfunktion, die allein wahrscheinlich schon einige Rechenzeit
beantspruchen.
Angenommen ich mache mit einem Timer 1000 ADC-Wandlungen pro Sekunde
(sprich Abtastfrequenz 1kHz), sprich 20 Wandlungen pro Periode und
berechne entsprechend dann auch 1000 50Hz-Sinus und -Cosinus-Werte pro
Sekunde. Kann ich mit der Berechnung zu einem willkürlichen Zeitpunkt
anfangen oder muss das noch irgendwie mit dem Nutzsignal synchronisiert
werden?
Ich möchte beispielsweise 1 Sekunde integerieren um eine Bandbreite 1/n
= 1/1s = 1Hz (sprich Bandpass von 49HZ-51Hz) zu bekommen.

obiges Beispiel mal Schritt für Schritt betrachtet:

1. ADC-Wert: Multiplikation mit aktuellen Sinus SIN(t) und Cosinus
COS(t) und speichere das Ergebnis als Integral
Integral_1SIN = 1ms * SIN(t) * ADC-Wert
Integral_1COS = 1ms * COS(t) * ADC-Wert

2. ADC-Wert: Wieder Multiplikation mit aktuellen Sinus und Cosinus und
speichere
Integral_1SIN = Integral1SIN + 1ms * SIN(t) * ADC-Wert
Integral_1COS = Integral1COS + 1ms * COS(t) * ADC-Wert
Integral_2SIN = 1ms * SIN(t) * ADC-Wert
Integral_2COS = 1ms * COS(t) * ADC-Wert

3. ADC-Wert: Wieder Multiplikation mit aktuellen Sinus und Cosinus und
speichere
Integral_1SIN = Integral1SIN + 1ms * SIN(t) * ADC-Wert
Integral_1COS = Integral1COS + 1ms * COS(t) * ADC-Wert
Integral_2SIN = Integral2SIN + 1ms * SIN(t) * ADC-Wert
Integral_2COS = Integral2COS + 1ms * COS(t) * ADC-Wert
Integral_3SIN = 1ms * SIN(t) * ADC-Wert
Integral_3COS = 1ms * COS(t) * ADC-Wert

So bekomme ich 2*1000 Fliesskomma-Variablen (logischerweise als Array)
als Puffer. Ganz schön viel! Das wird der Speicher des Mikrocontrollers
schon knapp. Vielleicht muss ich die Bandbreite doch etwas grösser
wählen: 500Werte, sprich +-2Hz Bandbreite tun es vielleicht auch. Aber
bleiben wir mal bei dem Beispiel:

1000. ADC-Wert: Jetzt sei eine Sekunde vergangen, sprich die Variablen
Integral_1SIN und Integral_1COS haben die Summe von 1000 Werten. Nun
bilde ich das quadratische Mittel aus beiden Integralen sprich:
WURZEL ( (Integral_1SIN * Integral_1SIN + Integral_1COS * Integral_1COS)
/ 2 )

Und dieses Quadratische Mittel kann ich nun als Momentanwert des
Eingangssignals, welches durch einen digitalen Bandpass mit der schmalen
Bandbreite von 1Hz gefiltert wurde, betrachten?

Nachteil zum analogen Filter wäre dann wohl, dass ich das gefilterte
Eingangssignal (=Nutzsignal) in dem Beispiel erst mit einer Sekunde
Verzögerung zur Verfügung hätte?
Wäre meine Rechung soweit richtig oder habe ich etwas falsch verstanden?


Vielen Dank,
Dominik

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sowas macht man nicht in Fliesskomma. Dafür gibt es Festkommaformate wie
Q15.1 etc.

Autor: Lars S (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nein. Das geht sehr einfach. Du brauchst da fast keine Resourcen. Auch
kann man alles mit integer/long rechnen.

Hab das als Beispiel mal in einer Excel-Tabelle gemacht.

Sinus und Cosinus legst Du in einer Tabelle ab. Da du mit 1kHz abtastest
und 50Hz Sin und Cos erzeugen willst, brauchst Du also nur eine Tabelle
mit 20 Einträgen.

Du rechnest:

Sinusanteil = SinusAusTabelle()*ADCWert;
Cosinusanteil = CosinusAusTabelle()*ADCWert;

Sinusgefiltert = GleitenderMittelwertderletzten20Sinusanteile();
Cosinusgefiltert = GleitenderMittelwertderletzten20Cossinusanteile();

QuadratdesErgebnisses = Sinusgefiltert*Sinusgefiltert +
Cosinusgefiltert*Cosinusgefiltert;

Autor: Lars S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Nachteil zum analogen Filter wäre dann wohl, dass ich das gefilterte
>Eingangssignal (=Nutzsignal) in dem Beispiel erst mit einer Sekunde
>Verzögerung zur Verfügung hätte?

Hast Du beim analogen Filter auch.
Du hast immer eine Zeitverzögerung mit 1/Bandbreite

Autor: Lars S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so etwa (nicht ausprobiert)
int sintab[20]={0,10,19,26,30,32,30,26,19,10,0,-10,-19,-26,-30,-32,-30,-26,-19,-10};
int costab[20]={32,30,26,19,10,0,-10,-19,-26,-30,-32,-30,-26,-19,-10,0,10,19,26,30};

int sinusanteil;
int cosinusanteil;
int sinfiltbuffer[20];
int cosfiltbuffer[20];
long sinfilt = 0;
long cosfilt = 0;
int ergebnis_im_quadrat;

Task1ms () {
  static int i = 0;

  // Phasenzähler von 0..19
  i++;
  if (i==20)
    i=20;

  // Sinus und Cosinusanteil
  sinusanteil = adcvalue * sintab[i] / 32;
  cosinusanteil = adcvalue * costab[i] / 32;

  // Gleitender Mittelwert Sinusanteil
  sinfilt -= sinfiltbuffer[i];
  sinfiltbuffer[i] = sinusanteil;
  sinfilt += sinfiltbuffer[i];

  // Gleitender Mittelwert Cosinusanteil
  cosfilt -= cosfiltbuffer[i];
  cosfiltbuffer[i] = cosinusanteil;
  cosfilt += cosfiltbuffer[i];

  // Geometrischer Mittelwert aus sin und cos
  ergebnis_im_quadrat = sinfilt/20*sinfilt/20 + cosfilt/20*cosfilt/20;

}

Autor: Dominik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erst mal vielen Dank für Deine Mühe Lars!

Nur leider kann ich es immer noch nicht nachvollziehen, was Du da
eigentlich machst. Ich habe mich die letzte Stunde mal näher mit Deiner
Excel-Tabelle beschäftigt: Als Ergebnis bekommt man ja immer nahezu 1
raus. Nur was soll das Ergebnis (jene 1) überhaupt darstellen? Es ist ja
gerade nicht der durch den Bandpass gefilterte Sinus, den ich eigentlich
erwartet hätte. Soll das die Amplitude sein? Lege ich eine andere
Frequenz statt des 50Hz Sinus als Eingang, so kriege ich ein sehr
schwankendes Ergebnis als quadratisches (oder geometrisches? Das steht
wohl fälschlicherweise in der Exceltabelle als Spaltenüberschrift?)
Mittel, aber nicht annährend 0, wie ich es von so einem steilen Bandpass
eigentlich erwartet hätte.

Diese Fourier Transformationen sind mir doch ein wenig zu hoch. Gibt es
dazu vielleicht ein gutes Buch zur Einführung, dass auch für mich
(Nicht-Akademiker - nur Hobby Elektroniker) verständlich sein könnte?
Grundlagen der digitalen Signalverarbeitung sind mir schon bekannt
(Fourier-Analyse, Shannon-Theorem,PCM). Aber Filter sind für mich
absolutes Neuland.
Nichtsdestotrotz: Einen fertigen Algorithmus, wie Du ihn beschreibst,
kriege ich programmtechnisch gesehen vielleicht noch irgendwie umgesetzt
- selbst wenn ich noch nicht verstehe, was der eigentlich machen soll ;)

Autor: Marius Wensing (mw1987)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schau dir mal den Goertzel-Algorithmus an. Das ist ein Algorithmus zur
Fourier-Transformation einer einzigen Frequenz. Da das ganze lässt sich
in Form eines rekursiven Filters implementieren.

Weitere Infos hier: http://de.wikipedia.org/wiki/Goertzel-Algorithmus

MfG
Marius

Autor: Joachim K. (minifloat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kleiner Ausflug in die Systemtheorie:

Ich habe ein Signal x(t), das schicke ich durch ein System mit der
Impulsantwort g(t) und erhalte das Ausgangssignal y(t).
Die mathematische Formulierung ist:
y(t) = x(t) * g(t)
Mit * meine ich den Faltungsoperator.
In Wirklichkeit wird also gefaltet, das ist ein ziemlich krumm
anmutendes Integral.

Besser gehts schon im Laplace-Bildbereich. Dort ist eine Faltung im
Zeitbereich eine Multiplikation. Man muss mit einer Korrespondenztabelle
seine Signale transformieren, kann sie dann multiplizieren und wieder
zurücktransformieren. Y(s) = G(s) mal X(s).
Wenn man seine Übertragungsfunktion G(s) in einen Zähler Z(s) und einen
Nenner N(s) aufspalten kann, kann man direkt ein Blockschaltbild
angeben, welches nur Integratoren zur Berechnung des Ausgangssignales
aus dem Eingangssignal benutzt. Dieses Blockschaltbild
gilt selbstverständlich auch für den Zeitbereich, da die
Laplace-Transformation linear ist. Der Integrator ist der
Elementarbaustein für zeitkontinuierliche Signalprozessoren, welcher
sich aber bereits einfachst in Software bauen lässt: ein additiv zu
verändernder, direkt auslesbarer Zwischenspeicher. Man muss nur die
Integrierzeit mit der Abtastfrequenz
in Relation setzen und vor dem Addieren damit multiplizieren.

Oder eben vom Laplace-Bildbereich in den z-Bildbereich (zeitdiskreter
Bildbereich) transformieren.
Dazu gibt es mehrere Transformationen, die je nach Signalcharakter
unterschiedlich genau im Ergebnis sind. Es gibt die Sprunginvariante,
die Impulsinvariante, die Bilineare Transformation, Vorwärts- und
Rückwärtsdifferentiation...
Auch hier kann man das Blockschaltbild nach Auflösung in Z(z) und N(z)
direkt in ein Blockschaltbild umwandeln. Dieses besitzt nur
Verzögerungsglieder in Form von Totzeitglidern(Zwischenspeicher für
Werte).
Die Totzeit ist gleich deiner Abtastzeit, also der Kehrwert deiner
Abtastfrequenz. So ein Blockschaltbild lässt sich sehr einfach in
Software gießen.

mfg mf

Autor: Lars S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Dominik,
das mit dem gleitenden Mittelwert war nicht ganz korrekt.
Anbei nochmals die Berechnung in Calc/Excel.

Ich hab das so erweitert, dass man jetzt auch die 16.6Hz als Störung
hinzufügen kann.

Filterung ist nicht mehr ein gleitender Mittelwert, sondern entweder der
Mittelwert nach 100ms (also Mittelwert aus 100 Messungen) (1. grüne
Zahl), nach einer Sekunde (2. grüne Zahl), oder der gefilterte Wert mit
einem PT1 Filter (Diagramm rechts unten).

Die Umsetzung als Programm wird dadurch auch nochmals einfacher.
Beispiel:
int sintab[20]={0,10,19,26,30,32,30,26,19,10,0,-10,-19,-26,-30,-32,-30,-26,-19,-10};
int costab[20]={32,30,26,19,10,0,-10,-19,-26,-30,-32,-30,-26,-19,-10,0,10,19,26,30};

int sinusanteil;
int cosinusanteil;
long sinfilt = 0;
long cosfilt = 0;
int ergebnis_im_quadrat;
int i=0, ii =0;

Task1ms () {

  // Phasenzähler von 0..19
  i++;
  if (i==20)
    i=0;

  // Filterzähler von 0..99ms
  ii++;

  // Sinus und Cosinusanteil
  sinusanteil = adcvalue * sintab[i] / 32;
  cosinusanteil = adcvalue * costab[i] / 32;

  // alle 100ms ein Ergebnis
  if (ii==100) {

    // Geometrischer Mittelwert aus sin und cos
    ergebnis_im_quadrat = (sinfilt*sinfilt + cosfilt*cosfilt) / 100;

    sinfilt =0;  //Mittelwertbildung wieder zurücksetzen
    cosfilt =0;
  }
  else {
   // Mittelwert bilden
    sinfilt += sinusanteil;
    cosfilt += cosanteil;
  }


}

oder als PT1 Filter mit Tau = 1.024 Sec, also Bandpass mit 1Hz:
sinfilt_long += sinusanteil - sinfilt;
sinfilt = sinfilt_long / 1024;

Autor: Lars S (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ups. Tabelle vergessen.

Dreh mal ganz rechts oben an den beiden Werten "Rauschanteil" und
"Anteil 16.6Hz" und schau, wie sich das Ergebnis ( die beiden grünen
Zahlen verändern)

Autor: OR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

die gleitende Mittelwertbildung halte ich für etwas zu aufwendig.
prinzipiell stelle ich mir das so vor:

// Sinus und Cosinusanteil
  sinusanteil = adcvalue * sintab[i] ;
  cosinusanteil = adcvalue * costab[i] ;

// glaetten mit Hilfe eines PT1
   sinusanteil_g += (sinusanteil-sinusanteil_g)>>4; // durch 16 teilen
   cosinusanteil_g += (cosinusanteil-cosinusanteil_g)>>4;

// quadratischen Bandpassausgang, kann man auch in einer langsameren
Zeitscheibe machen:
   res = sinusanteil_g * sinusanteil_g + cosinusanteil_g*cosinusanteil_g

Grüße
OR

Autor: Lars S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo OR,

ja - es ist richtig, dass der gleitende Mittelwert zu aufwendig ist. Das
sehe ich mittlerweile genauso.

Der Algorithmus des PT1 den Du beschreibst hat allerdings immer eine
Abweichung vom Endwert von 16 zur Folge. Der 2 Postings darüber
beschrieben PT1 Algorithmus hat das nicht. Dafür benötigt man eine
zusätzliche long-Variable.

Muss man abwägen, was man will.

Autor: Dominik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erst mal vielen vielen Dank! Die Algorithmen funktionieren jetzt bestens
und sind echt einfacher, als ich gedacht hätte!
Das beschriebene Verfahren ist aber nur bei genau einer Frequenz
irgendwie sinnvoll, indem es dessen Amplitude bestimmt (was genau auf
mein Ausgangsproblem zutrifft!). Insofern hat es aber mit einem
"digitalen Bandpass" noch wenig zu tun.
Wenn ich (nur rein theoretisch) einen breiteren Frequenzbereich als
Bandpass haben möchte (z.B. 100-300Hz), worin mich besonders
Frequenzschwankungen interessieren, dann greift das Verfahren leider
nicht mehr. Da interessieren mich ja nicht die Amplituden (die bei
Tonübertragungen oder ähnlichem zudem eh sehr schwankend sind), sondern
die Momentanwerte. Ginge so etwas auch in ähnlicher Weise, so dass ich
als Ergebnis Momentanwerte erhalte?

Autor: Helmut Lenzen (helmi1)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Dominik

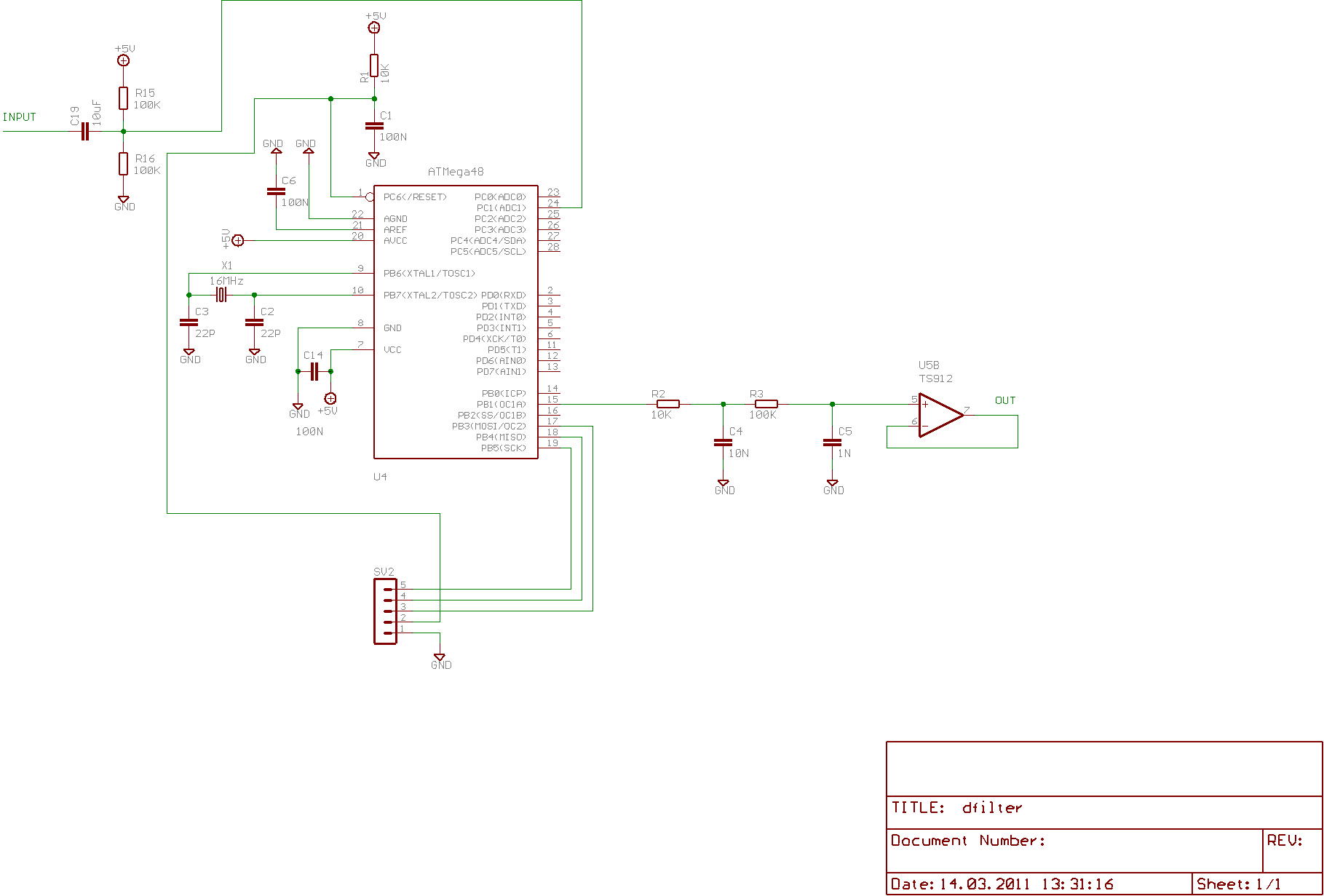

Falls du es mal mit einem Digitalen IIR Filter probieren moechtest ..

In Tonedecoder ist das IIR Filter enthalten. Zur berechnung der
Fractionalmultiplikation habe ich die Multiplikationroutine in Assembler
geschrieben Q22.s  (24 Bit x 24 Bit Multiplikation die es in C nicht
gibt)
In C wuerde die zu lange dauern.

Das IIR Filter ist im Code auf 50Hz Mittenfrequenz und 1 Hz Bandbreite
eingestellt.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
