Hallöchen

Ich suche eine Möglichkeit mit geringem Aufwand 10V halbwegs genau zu
erzeugen.

Meine Idee wäre ein "normales" Netzteil zu verwenden und den 78xx gegen
eine etwas genauere Type zu tauschen.


Oder kennt jemand eine andere Methode 10V zu erzeugen.
Oder kennt jemand ein günstiges Fertigteil das genaue 10V bei 250mA
liefern kann.

Der C hatte früher mal einen Bausatz für 10.000V.
Kann das Teil aber nicht mehr finden :-(

Danke Euch.

hmg
Mandi

von MaWin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Pollin AD584

von Falk B. (falk)


Bewertung
0 lesenswert
nicht lesenswert
@  Manfred Schön (mandinice)

>Ich suche eine Möglichkeit mit geringem Aufwand 10V halbwegs genau zu
>erzeugen.

Das macht jeder 0815 Spannungsregler, auch dein geschmähter 7810.

>Oder kennt jemand ein günstiges Fertigteil das genaue 10V bei 250mA
>liefern kann.

Definiere "genau". 1% Fehler, 10ppm Fehler? Siehe Netiquette!

Auserdem, wieso braucht du so genaue 10V bei 250mA? Das klingt unüblich.

MfG
Falk

von Jens G. (jensig)


Bewertung
0 lesenswert
nicht lesenswert
>Der C hatte früher mal einen Bausatz für 10.000V.
>Kann das Teil aber nicht mehr finden :-(

Das war bestimmt nur eine Spannungsreferenz, und kein Spannungsregler
für Stromversorgungszwecke.

von tt4u (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der AD 581 macht genau 10.000 Volt, gibt es mit 5, 10 und 30 ppm

von Falk B. (falk)


Bewertung
0 lesenswert
nicht lesenswert
@  tt4u (Gast)

>Der AD 581 macht genau 10.000 Volt,

Aber keine 250mA.

von Regler (Gast)


Bewertung
0 lesenswert
nicht lesenswert
LM317 nehmen.

von Michi R. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
10,000V 250mA
In welchem Abstand zum Regler soll die Spannung noch stimmen ?

von MaWin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> Aber keine 250mA.

Wäre ja auch blöd,
denn bei Eingangsspannung von sagen wir 18V müsste er dann 2 Watt
verheizen, was der Spannungskonstanz nsicher nicht gut tut.
Einen extern nachgeschalteten OpAmp wie (je nach Präzision) LM675 als
Buffer sollte doch auch ein Kleinkind hinbekommen.

von Falk B. (falk)


Bewertung
0 lesenswert
nicht lesenswert
@  MaWin (Gast)

>Einen extern nachgeschalteten OpAmp wie (je nach Präzision) LM675 als
>Buffer sollte doch auch ein Kleinkind hinbekommen.

Vielleicht. Aber Power und Präzision vertragen sich schlecht. Denn auch
der OP muss Leistung verheizen und hat divers TKs.

Es bleibt aber sowieso die Grundsatzfrage aller Fragen.

Was will der OP denn WIRKLICH machen?

MfG
Falk

von Lukas K. (carrotindustries)


Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Vielleicht. Aber Power und Präzision vertragen sich schlecht. Denn auch
> der OP muss Leistung verheizen und hat divers TKs.

Kein Problem mit 'zusammengesetzten Verstärkern' Die 250mA macht ein
Leistungs-Opamp/Puffer oder ein Transistor. Um die Genauigkeit kümmert
sich ein zerodrift Opamp, der den Puffer steuert. Siehe Seite 39 von
AN86 von Linear.

von Egon (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

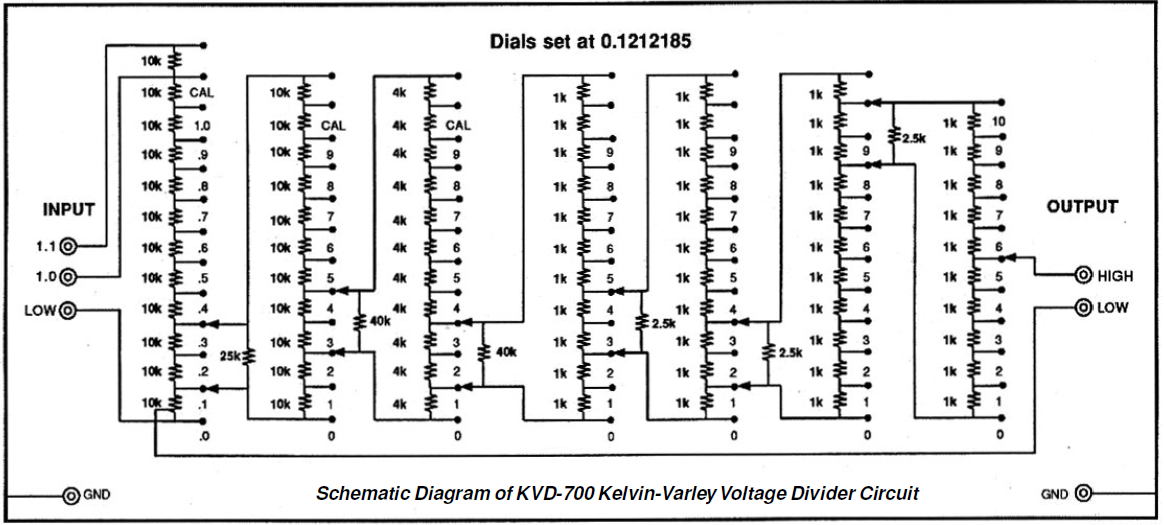

Gleich mal eine Frage zu diesen Kelvin-Varley Teilern wie im Anhang.

Wo kann ich den "kürzen" wenn nur 4 Stellen nötig sind?

vorn?
Mitte? oder
hinten?

von Lukas K. (carrotindustries)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Siehe AN86, Seite 8; ich hab den Ausschnitt mal angehängt.
Allerdings kommt ein ≥16bit DAC günstiger.

von Wilhelm F. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Manfred Schön schrieb:

> Ich suche eine Möglichkeit mit geringem Aufwand 10V halbwegs genau zu
> erzeugen.

Ein 7810 tut es bei 5% Toleranz, besser fand ich da die LM317, wo die
Spannung über 2 eng tolerierte Widerstände besser eingestellt werden
kann.

Für Präzisionsspannungen nimmt man einen Referenzbaustein, oder sogar
eine Band-Gap-Referenz, den kann man mit nachgeschaltetem OP verstärken,
wenn man möchte.

Bei den 78xx-Bausteinen hab ich ganz eigene Erfahrungen, und keine
besonders guten:

Und zwar altern die Bausteine auch mal, und je nach Last und Temperatur
mehr oder weniger. Normalerweise beschäftigt sich kein Entwickler mit
Halbleiterschrott, ich hingegen in der Studentenzeit schon. Und es ist
sehr interessant. Ich habe gerade ein µC-Board über einen 7805 in
Betrieb, der aber nur 4,7V bringt. Der ist aus Altgeräten ausgebaut, und
befindet sich schon geringfügig außerhalb der Toleranz. Die Referenz für
den ADC hat exakt 5,00V, und das ist laut Datenblatt für den µC schon
grenzwertig. Ich meine die Differenz zwischen beiden Reglern.

Irgendwann landen die Geräte wegen sowas auf dem Schrott, weil der
Spannungsregler alles tut, nur nicht mehr seine Spezifikation einhalten.
Dann spinnt das Gerät irgendwann, je nachdem. Und zwar hatte ich schon
7818, die nur noch 15,2V brachten. Das sind bereits 15% Abweichung, und
10% außerhalb der Spezifikation. Der 7818 gibt so noch einen gut
eingebrannten 7815 ab. Die Erhitzungsspuren am Baustein ließen auch
einiges vermuten. Das Blech läuft etwas farbig an. Vermutlich lief der
Baustein in einem Gerät jahrelang am oberen Temperaturlimit. Schlecht
designt oder billig, gibt es ja alles. Dann driften sie ordentlich, nach
meinen Beobachtungen immer nach unten.

Bei LM317 machte ich die Alterungsdriftbeobachtung nie, denn die
Einstellwiderstände bilden mit dem Baustein zusammen die Regelung.

Nimm nen LM317 oder LM1117 oder LP2951, und 2 Widerstände mit 1%
Toleranz oder besser. Die Formel für die Widerstände steht jeweils in
den Datenblättern.
