Schaltplaneditor für Dokuzwecke

Michael Gast 28.06.2011 10:06 #2243271

Lesenswert?

•

Hallo,

ich bin auf der suche nach einer Art Schaltplaneditor bzw. Diagrammtool,
für reine Dokumentationszwecke. Ich möchte Prinzipschaltbilder mit 3-4
elektronischen Bauteilen erstellen und in Word einfügen.

Das Kopieren aus Eagle oder Ltspice heraus halte ich dabei nicht für
praktikabel. Zudem gefallen mir die Symbole nicht. Diese sollten in dem
Tool natürlich auch veränder- und erweiterbar sein.

Ich habe schon einige Tools ausprobiert, allerdings ist bei den meisten
die "Autoroutingfunktion" eher zweifelhaft (siehe Anhang).

Welche Tools verwendet Ihr für diese Zwecke? Es darf natürlich auch
etwas Geld kosten :-)))


Gruß

Michael

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Jochen Gast 28.06.2011 10:09 #2243275

Lesenswert?

•

▲
▼

In der Ausbildung haben wir immer hiermit gearbeitet:
http://www.abacom-online.de/html/splan.html

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uwe (de0508) 28.06.2011 10:21 #2243301

Lesenswert?

•

▲
▼

Hallo,

in den USA, wird bei den Radioamateuren häufig ExpressPCB verwendet.

http://www.expresspcb.com/ExpressPCBHtm/Download.htm

Mit einem PDF Druckertreiber, wie den PDFCreator, hat man ein komplettes
Tool.

Hier ein Beispiel aus der QRPForum.de der "Morse-Übungsgenerator".

Die Symbole sind nach Vorgaben des Funkamateur.de erstellt und sollten
den allg. deutschen Normsymbolen genügen.

- http://www.box73.de/catalog/pdf/Baumappe_ID-O-Matic.pdf

Angehängte Dateien:

schaltplan.pdf (170 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

(ein) Gast 28.06.2011 10:29 #2243315

Lesenswert?

•

▲
▼

Jochen schrieb:
> In der Ausbildung haben wir immer hiermit gearbeitet:
> http://www.abacom-online.de/html/splan.html

Sehr empfehlenswertes Programm für kleinere Sachen und recht preiswert
(30-40€ iirc).

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 28.06.2011 10:30 #2243319

Lesenswert?

•

▲
▼

Danke für die Links

>Mit einem PDF Druckertreiber, wie den PDFCreator, hat man ein komplettes
>Tool.

Das finde ich persönlich nicht so wichtig. Für meine Zwecke (Einfügen in
MS Word) wäre ein Export als .png, oder .jpeg nützlicher.


Gruß

Michael

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 28.06.2011 10:33 #2243323

Lesenswert?

•

▲
▼

Das ändern der Linienstärke wäre auch noch eine feine Sache :-)))

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Grübler Gast 28.06.2011 10:43 #2243336

Lesenswert?

•

▲
▼

Uwe S. schrieb:
>Die Symbole sind nach Vorgaben des Funkamateur.de
>erstellt und sollten den allg. deutschen Normsymbolen genügen.

> - http://www.box73.de/catalog/pdf/Baumappe_ID-O-Matic.pdfBeitrag melden

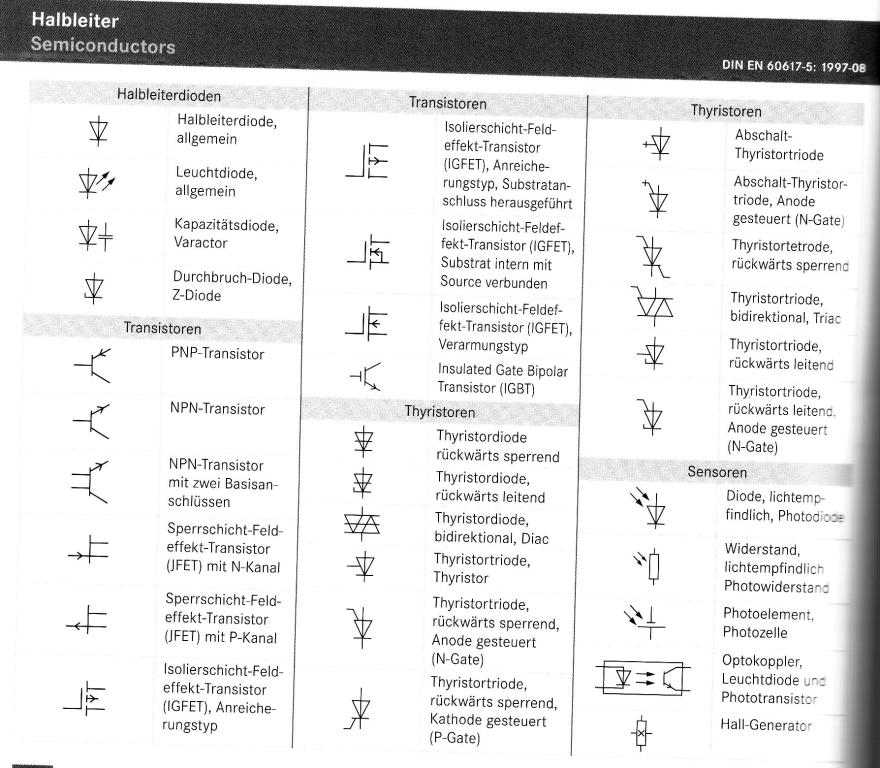

Normgerecht ist andres! (siehe Anhang)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uwe (de0508) 28.06.2011 13:32 #2243582

Lesenswert?

•

▲
▼

Hallo Grübler,

warum der scharfe Ton?

Das ist die Vorgabe des Verlages, vielleicht war der Bezug auf "allg.
deutschen Normsymbolen" nicht richtig.
Dann entschuldige ich mich dafür.

Ich wollte nun aufzeigen, dass es sehr einfach möglich ist neue 'eigene'
Symbole für Schaltzeichen zu entwickeln.

OK?

.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

MaWin Gast 28.06.2011 13:40 #2243597

Lesenswert?

•

▲
▼

>  Zudem gefallen mir die Symbole nicht

Sehr hübsch finde sich die Schaltungen die Thomas Schärer
im Elektronik Kompendium zeichnet.

http://www.elektronik-kompendium.de/news/wp-content/uploads/zbgp_t21.gif

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Knut B. (travelrec) (Firma: TravelRec.) 28.06.2011 14:42 #2243703

Lesenswert?

•

▲
▼

MaWin schrieb:
> Sehr hübsch finde sich die Schaltungen die Thomas Schärer
> im Elektronik Kompendium zeichnet.

Ist mit nem ATARI ST/TT oder deren Emulatoren gemacht :-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Grübler Gast 28.06.2011 15:45 #2243823

Lesenswert?

•

▲
▼

Uwe S. schrieb:
> warum der scharfe Ton?

Hallo Uwe

Einen "scharfen Ton" kann ich nicht
erkennen und war auch nicht beabsichtigt.

Die Schaltzeichen in Zeitschriften sind zumeist
ein Kompromis nationaler Normen und Gebräuche.
Der aktuellen Norm genügen sie aber nicht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stolperfalle Gast 28.06.2011 16:00 #2243840

Lesenswert?

•

▲
▼

Grübler schrieb:
> Die Schaltzeichen in Zeitschriften sind zumeist
> ein Kompromis nationaler Normen und Gebräuche.
> Der aktuellen Norm genügen sie aber nicht.

Wer braucht privat eine Norm, und wenn dann welche?
Seine eigene oder Deine Norm?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Igel Gast 28.06.2011 16:03 #2243847

Lesenswert?

•

▲
▼

ich persönlich finde ipe sehr schön.
Es ist etwas gewöhnungsbedürftig, aber dafür hat man 1a Vectorgrafiken.
Ein paar Schaltsymbole zum c&p'en hab ich mal in den Anhang gepackt.

Angehängte Dateien:

ipeElektronik.pdf (48,9 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stolperfalle Gast 28.06.2011 16:14 #2243870

Lesenswert?

•

▲
▼

Igel schrieb:
> ich persönlich finde ipe sehr schön.

Tante Google hat darüber auf den ersten Such nicht viel zu wissen.

Wo findet man ipe?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Igel Gast 28.06.2011 17:41 #2243996

Lesenswert?

•

▲
▼

http://tclab.kaist.ac.kr/ipe/
erster Treffer.

Gibts auch so in den Ubuntupaketquellen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas Schaerer Gast 07.08.2011 23:16 #2296398

Lesenswert?

•

▲
▼

Knut Ballhause schrieb:
> MaWin schrieb:
>> Sehr hübsch finde sich die Schaltungen die Thomas Schaerer
>> im Elektronik Kompendium zeichnet.
>
> Ist mit nem ATARI ST/TT oder deren Emulatoren gemacht :-)

Mit ATARI-ST. Mehr dazu mit den Elektronikrechenprogrammen erfährt man
hier:
http://www.elektronik-kompendium.de/public/schaerer/#atari

Gruss
        Thomas
-- -
  * EMG-PPS (PPS = Projekte - Praktika - Seminare):
     http://people.ee.ethz.ch/~sthomas/
  * Was ist EMG (Elektro-Myo-Graphie):
     http://www.elektronik-kompendium.de/public/schaerer/emg1.htm
  * Meine Elektronik-Minikurse im ELKO:
     http://www.elektronik-kompendium.de/public/schaerer/

Antwort Zitieren Bearbeiten Löschen Beitrag melden
