Forum: Mikrocontroller und Digitale Elektronik Warum Uhrenquarz 32,768 kHz?


Autor: Ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal eine Frage zum Uhrenquarz:
Warum sind die immer 32,768 kHz? Das hat doch bestimmt einen Grund,
oder? Ist eine Uhr, die ich mit dem externen z.B. 12 MHz großen Quarz
realisiert habe nicht so genau?

Danke für Antworten!

Autor: Philip (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
32768 = 256 * 128

Dann hast du (ohne Prescaler) 128 Timerüberläufe pro Sekunde.

Das geht bei 12 MHz z.B. nicht ohne Rest auf.

Daher gibt es Quarze, mit denen man man genaue Zeiten oder BaudRaten
erzeugen kann.


Gruss, Philip

Autor: Sascha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weil einfacher zu teilen. Keine krummen Werte.

Mfg Sascha

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein guter 12Mhz Quarz koennte sogar genauer sein. Aber 32khz hat den
Vorteil eines wesentlich geringeren Stromverbrauchs. Oder moechtest du
einmal die Woche die Batterie deiner Armbanduhr wechseln?

Olaf

Autor: Ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok... deshalb hatte ich wohl auch immer Probleme mit der Genauigkeit
meiner 12 MHz - Uhr. :-)

Autor: Jens (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja
du kannst den quarz als takt fuer die timer nutzen
der IOclock muss nur mindestens 65kHz haben ;)

Autor: indufa .de (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
weil 2 hoch 15 = 32768 ist. Man lässt den Quarz schwingen, hängt 15 Flip
Flops dahinter (Flip Flop ist eine sehr einfache digitale Schaltung),
und aus dem letzten kommt ein Takt mit einer Sekunde heraus, exakt!!
Die Quarze sind sehr billig, überall zu bekommen und brauchen wenig
Energie, schon bei mehr als einem millionstel Watt gehen sie kaputt.
Die 15 Flip Flops sind zusammen (netto) etwa so groß wie ein Sandkorn.
Was Brutto und Netto ist, ist ganz einfach, frage Angela Merkel und
drehe es einfach um.

Autor: Peter Dannegger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Warum sind die immer 32,768 kHz? Das hat doch bestimmt einen Grund,
oder? Ist eine Uhr, die ich mit dem externen z.B. 12 MHz großen Quarz
realisiert habe nicht so genau?"


Ist ausschließlich nur zum Stromsparen, bei CMOS ist der Stromverbrauch
direkt proportional zur Taktfrequenz.

Bezüglich Konstanz und Temperaturschwankungen sind Quarze im MHz
Bereich aber bei weitem besser.

Allerdings sind die typischen µC-Quarze nicht sehr genau kalibriert,
d.h. die Abweichung von der Nennfrequenz ist höher.

Willst Du eine genaue Uhr bauen und der Strombedarf ist nebensächlich,
dann nimm besser den 12MHz und kalibriere in einmal.


Es gibt aber auch von Maxim hochgenaue Quarzgeneratoren für 32kHz, da
ist dann ein Temperatursensor drin und ein EEPROM, in dem für jede
Temperatur ein Korrekturwert abgespeichert ist.
Das nennt sich dann TCXO (temperature compensated crystal oscillator).

Das X für crystal kommt daher, daß Quarze oft einen X-Schnitt haben.


Peter

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
.

  "Was Brutto und Netto ist, ist ganz einfach,
  frage Angela Merkel und drehe es einfach um."

Was umdrehen? Das Merkel?

Autor: Huburt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Was umdrehen? Das Merkel?

Würdest du dich dann mal dranhängen?

Autor: Rolf Magnus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> weil 2 hoch 15 = 32768 ist. Man lässt den Quarz schwingen, hängt
> 15 Flip Flops dahinter (Flip Flop ist eine sehr einfache digitale
> Schaltung), und aus dem letzten kommt ein Takt mit einer Sekunde
> heraus, exakt!!

Allerdings werden die gleichen Quarze auch bei Stopuhren verwendet, die
eine Auflösung von  1/100 Sekunde haben. Wieso nimmt man trotzdem
32768Hz-Quarze, und wie bekommen sie es tzotzdem verfünftig hin? Das
geht doch damit nicht mehr so schön auf.

Autor: FAUST (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vorbemerkung: Die Auflösung sagt nichts über die Genauigkeit der Stopuhr
aus, das sind zwei verschiedene Dinge.

Der Fehler, den der Bediener der Stopuhr verursacht ist um ein
Vielfaches größer als die fehlerhafte Abweichung eines billigen 32kHz
Quarzes.
Soweit ich mich entsinnen kann liegt die durchschnittliche
Reaktionszeit des Menschen bei ca. 0,34 Sekunden.

Wie groß die Abweichung der Reaktionszeit zwischen "START"- und
"STOP"- Drücken ist, kannst du dir selbst ausmalen. Da ist jede
0815-Stopuhr aus asiatischer Billigproduktion, die du für ein paar Euro
im Aldi kaufen kannst trotzdem weitaus genauer. Für profesionelle
Zeitmessung (z.B. Sport [siehe Helsinki] ...) wird der
Unsicherheitsfaktor Mensch ausgeschlossen, die Messung erfolgt dort
mittels Sensoren. Wäre ja auch schlimm, wenn der Sprinter "xy" den
Weltrekord doch nicht geknackt hat, weil der ältere Herr am Zielstrich
eine Reaktionszeit wie ein Kaugummi hat ;-).

faust

Autor: Rolf Magnus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Vorbemerkung: Die Auflösung sagt nichts über die Genauigkeit der
> Stopuhr aus, das sind zwei verschiedene Dinge.

Das ist mir klar. Mir geht's auch eher darum, daß bei 32768Hz eben
einfach durch 2 hoch 15 geteilt werden kann, um einen Takt von 1Hz zu
bekommen. Aber wie komme ich mit so einem Quarz auf ähnlich einfache
Weise mit ähnlicher Genauigkeit auf einen Takt von 100Hz?
Ich kann ja nicht einfach 128Hz nehmen, denn dann würde die Uhr um 28%
zu schnell laufen, was wohl doch etwas zu ungenau wäre.
Wie teile ich den Takt also durch 327,68?

Autor: blöder ossi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie teile ich den Takt also durch 327,68?

Ganz einfach, Du teilst 32 mal durch 327 und 68 mal durch 328

Und das ganze noch etwas durchmischen (327,328,328,327,328,328...),
dann stimmen auch die 1/100s.


Das Prinzip wird auch im LPC2106 verwendet, nur umgekehrt, d.h. es
werden 32768Hz aus z.B. 12MHz gemacht.


Peter

Autor: TravelRec. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter: nicht blöder Ossi muß das heißen, sondern "Frustrierter
Ossi", weil so heißen wir ja nun neuerdings (oder auch schon länger -
wer weiß), sorry Off-Topic...

Autor: holm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt auch 4,096 Mhz Uhrenquarze, ich habe davon noch einie
herumliegen.

Gruß,

Holm (lt. Stoiber dummes Kalb)

Autor: TravelRec. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

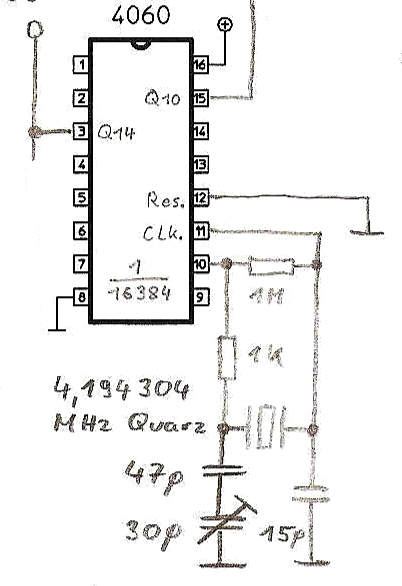

Waren die Uhrenquarze nicht 4,194304 Mhz ??!? (noch´n dummes Kalb)

Autor: Wirus! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

wie wäre es mit einem 3,2768 Mhz (gibts bei Reichelt) weil 32768000 Hz
/2^15 = <tata> 1

Autor: Wirus! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
<grmpf> Immer klauen die Doppelnullagenten die Nullen </grmpf>

Moin,

wie wäre es mit einem 3,2768 Mhz (gibts bei Reichelt) weil 32768000 Hz
/2^15 = <tata> 100

Autor: Mark Struberg (struberg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die höheren 'krummen' Quarze (zB 3,2768MHz) sind meist keine
Uhrenquarze sondern Baudrate-Quarze.
Dh, man kann damit sehr genaue Baudraten, wie zB 19.2kBaud oder höher
erzeugen, was zB mit einem 8.000MHz Quarz eher schwierig wird.

Autor: Mark Struberg (struberg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> krummen' Quarze (zB 3,2768MHz)
oops mist, falsche Frequenz kopiert sichselbstschlägt
meinte die 4,194304 MHz

Autor: Tom Kranich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich würde gerne nochmal die Genauigkeit ansprechen.

Wenn der Stromverbrauch keine Rolle spielt, kann ich doch den ATMEGA mit
nem Quarz mit 16MHz betreiben und den Timer dann mit 64 prescalen und
mittels OCR=250 ein ms-Interrupt erzeugen.

Ist das jetzt genauer, als wenn ich den Timer mit nem Uhrenquarz laufen
lasse und daraus ne Sekunden-Basis bekomme?

In meinem aktuellen Beispiel reichen Sekunden aus, die Frage ist aber
was genauer ist.

Vielen Dank.

Autor: thread nekrophilist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du genaue Sekunden brauchst nimm einfach GPS ;-)

Autor: Juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> <grmpf> Immer klauen die Doppelnullagenten die Nullen </grmpf>

> wie wäre es mit einem 3,2768 Mhz (gibts bei Reichelt) weil 32768000 Hz
> /2^15 = <tata> 100

Eine Null hat er unterwegs verloren.                                ^

SCNR

Autor: Tom Kranich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
thread nekrophilist schrieb:
> Wenn du genaue Sekunden brauchst nimm einfach GPS ;-)

Ja, oder DCF77, aber welche der beiden Methoden ist genauer würde ich
gerne wissen, oder gibt es da keinen Unterschied?

Autor: Yalu X. (yalu) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Juergen schrieb:
>> wie wäre es mit einem 3,2768 Mhz (gibts bei Reichelt) weil 32768000 Hz
>> /2^15 = <tata> 100
>
> Eine Null hat er unterwegs verloren.                                ^

... die andere im darauffolgenden Beitrag an der gleichen Stelle ;-)

Autor: Juergen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> In meinem aktuellen Beispiel reichen Sekunden aus, die Frage ist aber
> was genauer ist.

Das hängt vom Quarz ab, und wie du ihn betreibst.
Typisch werden für Feld-Wald-und-Wiesen-Quarze im MHz-Bereich 50ppm
spezifiziert (1/20000 oder ca 5s am Tag). Um die Genauigkeit zu
erreichen, müssen die Lastkapazitäten zum Quarz passen, siehe
Datenblatt.

Uhren-Quarze scheinen typisch 20ppm zu haben (siehe Farnell-Suche).

Für mehr Geld gibt's auch mehr Genauigkeit.

Autor: Tom Kranich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der 16MHz-Quarz ist auf meiner Test-Platine mit zwei 27p-Kondensatoren
gegen GND an XTAL1/2 angeschlossen und der Uhrenquarz ganz normal an
TOSC1/2.

Also scheint der Unterschied nicht soo groß zu sein..

Autor: Michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man kanns auch aus dem Synchrosignal eines FS-Senders
erzeugen-------Mist, gibt es nicht mehr! Nur noch Digital.

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom Kranich schrieb:
> Ja, oder DCF77, aber welche der beiden Methoden ist genauer würde ich
> gerne wissen, oder gibt es da keinen Unterschied?
GPS, wenn du nur Zeitdifferenzen messen musst. DCF-77, wenn es um
absolute Zeit geht.

Autor: MarioT (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael H. schrieb:
> GPS, wenn du nur Zeitdifferenzen messen musst.

Kannst Du das genauer erklären?

Autor: Thomas Drebert (thomasd)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

GPS gibt ein Sekunden Impuls, DCF-77 übermittelt dir die Uhrzeit.

Schöne Grüße
Thomas

Autor: Edi R. (edi_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
GPS sendet zwar ein genaues Zeitsignal, aber dazu müsste man die von den
Satelliten empfangenen Signale selber decodieren. Üblicherweise bekommt
man von GPS-Empfängern (z. B. "GPS-Maus") fertige NMEA-Sätze, und da
steht das Datum und die Uhrzeit drin.

NMEA-0183-Beispiel:

$GPRMC,191410,A,4735.5634,N,00739.3538,E,0.0,0.0,181102,0.4,E,A*19
       UHRZEIT                                   DATUM

(GP = GPS
RMC = Recommended Minimum Sentence C)

Quelle: http://www.kowoma.de/gps/zusatzerklaerungen/NMEA.htm

Allerdings ist die Zeit in UTC angegeben, nicht in MEZ/MESZ. Und man hat
(im Gegensatz zu DCF-77) keine Aussage über den Sekundenbeginn, weil der
Versatz durch die Datenübertragung (meist 4800 Baud) dazukommt.

Meine Folgerung: Für eine Uhr oder einen Wecker ist GPS via NMEA
geeignet, für Zeitmessungen im Sekunden- oder Subsekundenbereich
weniger.

Aber eigentlich geht das auch schon wieder vom ursprünglichen Thema weg.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Warum Uhrenquarz 32,768 kHz?
Abgesehen von den bisher angebrachten Argumenten (Teilbarkeit,
Temperaturkonstanz...) sollte eines nicht vergessen werden:
die Uhrenquarze waren u(h)rsprünglich in Uhren verbaut (Nomen est Omen).
Und diese sollten mit einer Batterie möglichst lange laufen. Um einen
möglichst geringen Stromverbrauch zu erhalten war eine niedrige
Taktfrequenz für die CMOS-Schaltungen unabdingbar.

Autor: Fred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alternativ kann man sich immernoch auf die 50Hz aus dem Spannungsnetz
synchronisieren. Wurde ganz früher bei Radioweckern so gemacht.

Autor: Tim T. (tim_taylor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred schrieb:
> Alternativ kann man sich immernoch auf die 50Hz aus dem Spannungsnetz
> synchronisieren. Wurde ganz früher bei Radioweckern so gemacht.

Das Problem hierbei ist das es nur im Mittel 50Hz sind, zu bestimmten
Zeiten aber durchaus +-0,2Hz, für Sekunden- oder Subsekundenmessung zu
ungenau.

Nicht das wir uns falsch verstehen, mir würde für einen Wecker die
Genauigkeit durchaus reichen, aber bei Leuten denen die GPS-Zeit schon
zu ungenau ist, kann man nicht mit der Netzfrequenz Idee kommen, daran
werden sie sich erst recht hochziehen...

Autor: Old Papa (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred schrieb:
> Alternativ kann man sich immernoch auf die 50Hz aus dem Spannungsnetz
> synchronisieren. Wurde ganz früher bei Radioweckern so gemacht.

Also, ich kann mich nicht auf die 50Hz synchronisieren. Das habe ich
schon unfreiwillig versucht, hat fürchterlich gekribbelt ;-)
Bei Radioweckern kribbelt das zwar nicht, der Erfolg ist aber auch eher
mäßig. Der TS wollte was zu Quarzen wissen. Das wurde umfangreich
erklärt und jetzt kommst Du mit dieser wackligen Netzfrequenz...
Knapp am Thema vorbei, würde ich sagen.

Old-Papa

Autor: thread nekrophilist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edi R. schrieb:
> Üblicherweise bekommt
> man von GPS-Empfängern (z. B. "GPS-Maus") fertige NMEA-Sätze, und da
> steht das Datum und die Uhrzeit drin.

Ja, aber es gibt ein große Zahl Module, die dir ein sehr exaktes
Sekundensignal ausgeben: 1PPS ist da das Stichwort, auch sehr gut um
eine große Zahl verstreuter Geräte zu synchronisieren ...

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom Kranich schrieb:
> Wenn der Stromverbrauch keine Rolle spielt, kann ich doch den ATMEGA mit
> nem Quarz mit 16MHz betreiben und den Timer dann mit 64 prescalen und
> mittels OCR=250 ein ms-Interrupt erzeugen.
>
> Ist das jetzt genauer, als wenn ich den Timer mit nem Uhrenquarz laufen
> lasse und daraus ne Sekunden-Basis bekomme?

MC-Quarze sind ab Werk nicht so genau abgeglichen wie Uhrenquarze.
Aber sie sind prinzipiell deutlich konstanter (anderer Schnitt, höhere
Güte).

Wenn Du sie abgleichst, sind sie daher deutlich besser als Uhrenquarze.
Dazu läßt man die Uhr einige Wochen laufen, ermittelt die Abweichung und
rechnet sie dann in den Teilerfaktor mit ein.


Peter

Autor: ulrich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die 32,... kHz für die Uhrenqurze hat man gewählt um
- einfache Teilung auf 1 Hz
- niedrigen Stromverbrauch
- noch günstig zu fertigen (nicht zu klein oder zu groß als
Stimmgabelquarz)
- noch nicht so Empfindlich auf die Lage relativ zur Erdbeschleinigung
  (kann man bei 32 kHz aber teils auch schon merken)
- wenig EMV abstrahlung beim Oszillator

Wenn die 32 Khz nicht schon so verbreitet wären, würde man heute
eventuell auch 65,... kHz (2^16 Hz) oder 51,2 kHz wählen.

Es gibt durchaus auch Armbanduhren die mit 4,1... MHz Quarzen arbeiten.

Autor: Peter R. (pnu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Teilerfaktor per Software und Genauigkeit

Mit dem Abgleich per Software kann man die Fertigungstoleranz abfangen,
nicht aber die Temperaturtoleranz.

Quarze mit AT-Schnitt, die preiswerten Quarze im MHz-Bereich, haben eine
schnittabhängige Temperaturabweichung.

Bei großzügiger Fertigung, wie sie für Kontrollerzwecke ausreicht,
werden da 20ppm nicht eingehalten. Nur bei sorgfältiger Fertigung, bei
Quarzen für Frequenzaufbereitungen, werden die 20ppm
Temperaturabweichung eingehalten.

Für Quarzuhren fürs Wohnzimmer oder fürs KFz sind die Quarze mit 4,16..
MHZ = 2 exp 22 die erste Wahl. Sie sind billiger als die
Stimmgabelquarze und haben den besseren Temperaturverlauf in dem für
Autos möglichen Temperaturbereich. Der Mehrverbauch für 22 FF's, die
auch noch schneller schalten müssen spielt da keine Rolle.

Stimmgabelquarze sind im -zig kHz-Bereich am leichtesten zu fertigen,
eine Freqenzzahl von 2 exp 15 ist wegen der einfachen Teilung bis auf
ein Hz das zweite Argument für 32768Hz. Da sie in den am Arm getragenen
Uhren temperiert sind, kein Mensch setzt seinen Arm freiwillig -20 Grad
aus, haben sie auch bei dem parabolischen Verlauf der Temperaturkurve
mit 25 Grad als Wendepunkt recht gute Frequenzstabilität.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
