Guten Abend,

die angehängten Bilder zeigen die Kurvenform der Ausgangsspannung von
einem Notstromaggregat mit Leroy Somer LSA32L9 (1,6 kVA, 220 V, 50 Hz)

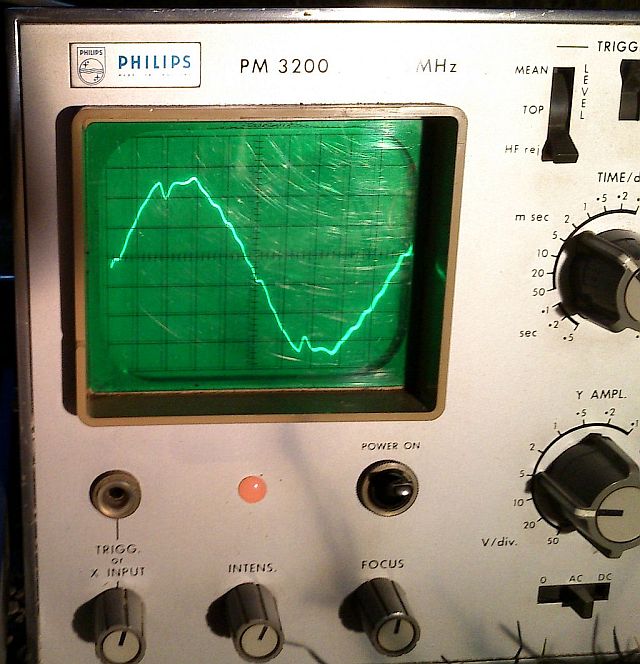

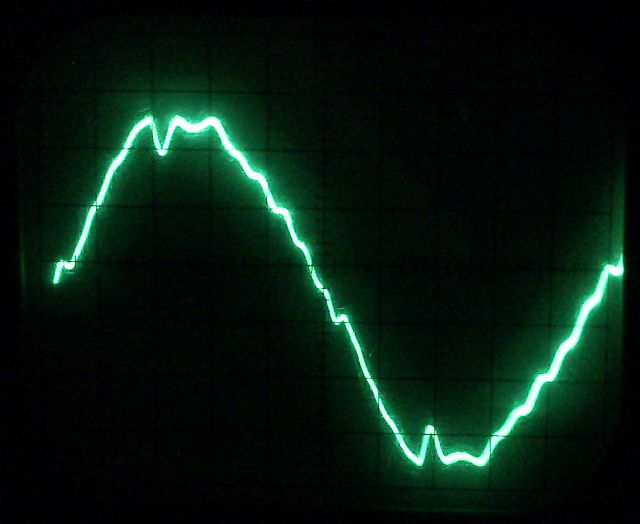

Generator. Das erste Bild wurde mit 100 W Ohmscher Last, das zweite im
Leerlauf aufgenommen. Eigentlich ging ich von einer relativ sauberen
Sinusspannung aus, mit solchen Einbrüchen hatte ich nicht gerechnet.

Ist solch eine Kurvenform normal oder stimmt bei diesem Generator etwas
nicht?

Leider findet man keine Angaben über die reale Kurvenform der
Ausgangsspannung von Stromaggregaten. Vor allem ein
Inverter-Stromaggregat hätte ich gerne mal an einem Oszi gesehen.
Die einzigen Bilder die ich zu diesem Thema gefunden habe gibt es hier:
Beitrag "Output von Synchrongenerator sinusförmig machen"

Die Ausgangsspannung des Generators wurde nach einem 230/8V 1VA Trafo
zur galvanischen Trennung gemessen. Die Kurvenform mit und ohne Trafo
unterscheidet sich kaum sichtbar.

Grüße

Autor: jblbj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die Kurvenform mit und ohne Trafo
> unterscheidet sich kaum sichtbar.

Woher weißt du das, wenn du, wie du selber schreibst, nur mit Trafo
gemessen hast?

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Imho sieht das doch recht gut aus. Viele elektronischen Wechselrichter
sind da viel schlechter und machen z.B. nur Trapez. Einfache Netztrafos
haben meistens auch einen schlechten Frequenzgang und erlauben nicht
wirklich Rückschlüsse auf einen sauberen Sinus. Teste deinen Trafo mal
am öffentlichen Netz.

Autor: hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Viele elektronischen Wechselrichter
> sind da viel schlechter

Was ja auch logisch ist

Autor: Fux (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@  jblbj und  Matthias

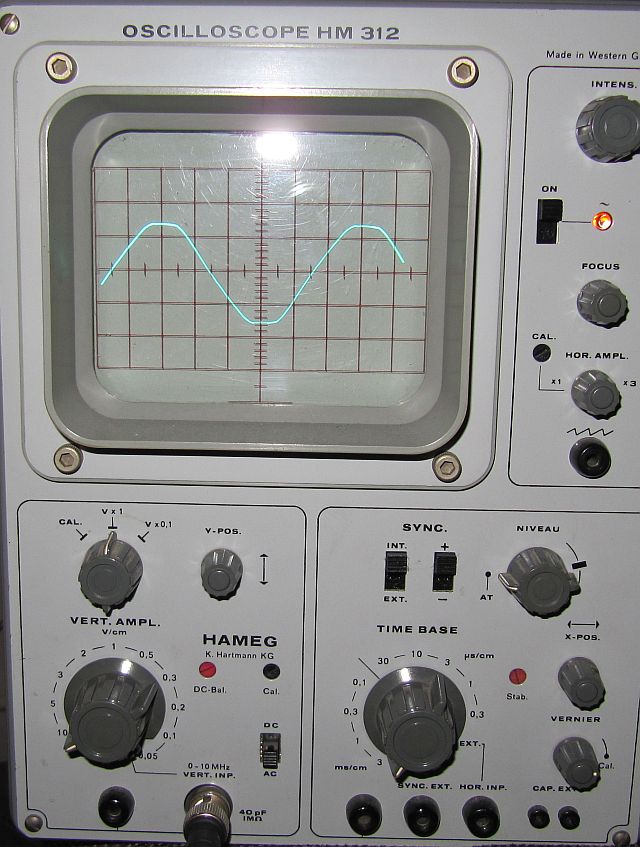

Zuvor habe ich den Trafo am Netz getestet, Bilder hab ich mal angehängt.
Einmal mit 1:10 Taskopf direkt an Phase und einmal Sekundär am Trafo.
Für eine grobe Beurteilung der Kurvenform dürfte das reichen.
Das gleiche Bild gab es auch am Philips-Oszi, davon gibt's leider keine
Bilder.

Autor: oh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum ist die (sic!) Sinus da so abgeflacht?

Autor: Gerd E. (robberknight)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Könnte sein daß das Oszi z.B. auf 300V limitiert ist und den Rest der
darüber ist einfach abschneidet. Hier wäre wohl ein 1:100-Tastkopf mit
ausreichender Spannungsfestigkeit besser.

Autor: Michael K. (charles_b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fux schrieb:
> @  jblbj und  Matthias
>
> Zuvor habe ich den Trafo am Netz getestet, Bilder hab ich mal angehängt.
> Einmal mit 1:10 Taskopf direkt an Phase und einmal Sekundär am Trafo.
> Für eine grobe Beurteilung der Kurvenform dürfte das reichen.
> Das gleiche Bild gab es auch am Philips-Oszi, davon gibt's leider keine
> Bilder.

Erdungstechnisch ist das ja ein interessanter Aufbau. Ich dachte immer,
Messungen am Netz seien mit einem netzbetriebenen Oszi eher gefährlich.

Ist das der Standardaufbau, der zum Nachahmen empfohlen wird?

Autor: U. B. (pasewalker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Warum ist die (sic!) Sinus da so abgeflacht?

http://www.mikrocontroller.net/attachment/151349/netz.jpg

So sieht die Netzspannung immer aus, wenn starke Belastung mit
Brückengleichrichtung und grossen Ladekondensatoren angeschlossen ist.

5% Klirrfaktor im Industrienetz ist nicht ungewöhnlich.

Autor: Fux (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Erdungstechnisch ist das ja ein interessanter Aufbau. Ich dachte immer,
> Messungen am Netz seien mit einem netzbetriebenen Oszi eher gefährlich.

Das Oszi, bzw. dessen Masse hängt an PE. Der Messeingang des Tastkopfs
hängt an der Phase. Ich sehe hier kein Problem.
Was du meinst, ist vermutlich dass die Masse vom Oszi ausversehen an
Phase gelegt werden könnte, wenn dann auch noch der Schutzleiter am Oszi
defekt ist hat das ganze Gehäuse Netzspannungspotential.

Autor: mess_knecht (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Oszis sind ja richtige Antiquitäten! Ist da mal jemand mit
Schmirgelpapier über die CRT des Philips´ gegangen? :-)

Autor: Michael K. (charles_b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fux schrieb:
>> Erdungstechnisch ist das ja ein interessanter Aufbau. Ich dachte immer,
>> Messungen am Netz seien mit einem netzbetriebenen Oszi eher gefährlich.
>
> Das Oszi, bzw. dessen Masse hängt an PE. Der Messeingang des Tastkopfs
> hängt an der Phase. Ich sehe hier kein Problem.
> Was du meinst, ist vermutlich dass die Masse vom Oszi ausversehen an
> Phase gelegt werden könnte, wenn dann auch noch der Schutzleiter am Oszi
> defekt ist hat das ganze Gehäuse Netzspannungspotential.

Das kann aber nicht passieren, wenn man den Netzstecker um 180 Grad
dreht oder?

Punkt ist, dass ich mir gerne mal die Netzspannung bei uns ansehen
möchte - allerdings möchte ich da weder mein Oszi noch mich selber
abfackeln.

Autor: Fux (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Das kann aber nicht passieren, wenn man den Netzstecker um 180 Grad
> dreht oder?

PE ist bei Schuko immer gleich kontaktiert.
Solange du die Masse vom Oszi nirgendwo anders anklemmst, dürfte* nichts
passieren.

> Punkt ist, dass ich mir gerne mal die Netzspannung bei uns ansehen
> möchte - allerdings möchte ich da weder mein Oszi noch mich selber
> abfackeln.

Achte darauf, dass dein Tastkopf und Oszi Netzspannung aushalten. Der
Voltcraft-Taskopf kann maximal 600VDC ab, bei den etwa 325V
Scheitelspannung geht das. Solange man nur die Messpitze verwendet,
dürfte* nichts passieren.

An dem Ergebnis deiner Messung bin ich natürlich interessiert.

*auf eigene Gefahr ;)

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist der normale Netzsinus, so wie ich ihn hier auch messe
(Wohngebiet Dorf).
Geht z.B. auch galvanisch getrennt über einen 50Hz Halogentrafo. Dessen
Bandbreite reicht dafür.

Autor: gzifgzigzlfg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie so oft:
Das Thema ist nix neues
Beitrag "Sinus der Netzspannung mit dem Oszi messen"
