Was is das? [Sammelthread]

[H. D. (lactobacillus)]

Ein Thread für alle Anfänger, die nicht wissen, was sie vor sich haben
(wie ich).

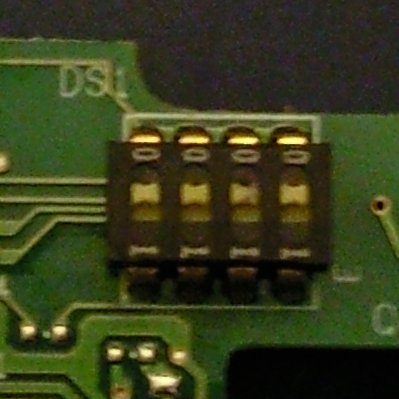

4 kleine Schalter, 8 Pins. Was macht es?

[Frank B. (frank501)]

Henning D. schrieb:
> 4 kleine Schalter, 8 Pins. Was macht es?

Es ist ein 4fach Schalter. Es schaltet.

[Rambo (Gast)]

Frank B. schrieb:
> Es ist ein 4fach Schalter. Es schaltet.

- was ist das?
- das ist blaues licht!
- was macht es?
- es leuchtet blau!

[logisch (Gast)]

Ein Mehrfachschalter für positive Logik :-)

[B. S. (bestucki)]

Das Ding nennt man DIP-Switch oder Mäuseklavier. Gibt es auch mit einer
anderen Anzahl Schaltern (es sind meistens 4 oder 8). Wird meist dazu
verwendet, um dauerhafte Einstellungen zu speichern, die aber dennoch
einfach geändert werden können sollen.

[Magnus M. (magnetus)]

be stucki schrieb:
> Das Ding nennt man DIP-Switch oder Mäuseklavier.

"DIP Switch" ist die (englisch) korrekte Bezeichnung.

"Mäuseklavier" ist (deutsch) umganssprachlich.

> Gibt es auch mit einer anderen Anzahl Schaltern (es sind meistens
> 4 oder 8).

Glaube, es gibt / gab auch nicht so häufig verwendete Versionen mit 5
oder 10.

Position "0" --> Schalter offen
Position "1" --> Schalter geschlossen

Es werden die jeweils gegenüber liegenden Pins verbunden.

[H. D. (lactobacillus)]

Habe ich hier vielleicht eine Version mit 2?

[Mikel M. (mikelm)]

Magnus M. schrieb:

>
> Glaube, es gibt / gab auch nicht so häufig verwendete Versionen mit 5
> oder 10.
>

Die gibt es in allen Größen,auch z.B. in offen als endlos zum abtrennen.

[H. D. (lactobacillus)]

Und mal wieder ein paar Bauteile mit denen ich Probleme habe:

1.: Ein Drehknopf. Wie funktioniert der? 5 Pins.

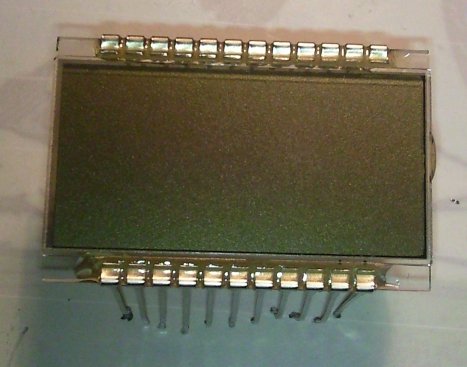

2.: Ein Display mit 22 Pins. Eine Idee zur Pinbelegung? 1x GND + 21
Zeichen?

3.: ??? Phototransistor?

[Tom Z. (tom_z)]

Henning D. schrieb:
> 1.: Ein Drehknopf. Wie funktioniert der? 5 Pins.

Ist ein Drehimpulsgeber.

Henning D. schrieb:
> 3.: ??? Phototransistor?

Könnte ein Pyroelektrischer Infrarot-Sensor sein.

[Magnus M. (magnetus)]

Henning D. schrieb:
> 1.: Ein Drehknopf. Wie funktioniert der? 5 Pins.

Ein Drehencoder mit zusätzlicher Tastfunktion.

2-Pin-Seite:  Beim Drücken auf die Achse werden die beiden Pins
verbunden

3-Pin-Seite:  siehe Drehgeber


> 2.: Ein Display mit 22 Pins. Eine Idee zur Pinbelegung? 1x GND + 21
> Zeichen?

Ein LCD (Liquid Crystal Display)

[Michael S. (technicans)]

Magnus M. schrieb:
> Ein Drehencoder mit zusätzlicher Tastfunktion.
>
> 2-Pin-Seite:  Beim Drücken auf die Achse werden die beiden Pins
> verbunden

Da würde ich erst mal klären ob das Teil einen Anschlag in beide
Drehrichtungen hat, sonst kann es auch ein Potentiometer mit
Tasterfunktion sein. Die gezahnte Welle passt zur Anwendung
eines Autoradios. Wenn es keinen Anschlag hat wäre es tatsächlich
ein Encoder/Drehgeber.

[H. D. (lactobacillus)]

Beim Drücken des Knopfes verbinden sich wirklich die beiden 2er.

Die 3erpins sind merkwürdig. Er scheint einfach nur hin und her zu
schalten. Alle 3 verbunden, keiner verbunden, alle 3 verbunden, keiner
verbunden, ...

Was ist es also?

[Magnus M. (magnetus)]

Henning D. schrieb:
> Was ist es also?

Ein Drehgeber

[Hannes L. (hannes)]

Henning D. schrieb:
> Was ist es also?

Du solltest mal langsam den Umgang mit dem Ohmmeter lernen. Dann kannst
Du schonmal Poti und Schalter unterscheiden.

Henning D. schrieb:
> Die 3erpins sind merkwürdig. Er scheint einfach nur hin und her zu
> schalten. Alle 3 verbunden, keiner verbunden,

Das ist das übliche Verhalten eines Srehgebers (auch Rotary-Encoder
genannt). Hättest Du diesen Link:

Magnus M. schrieb:
> 3-Pin-Seite:  siehe Drehgeber

verfolgt, dann wüsstest Du, dass in den Zweischenstellungen (also
zwischen den Rastungen) noch etwas mehr passiert, die beiden Spuren
schalten nämlich nicht synchron, sondern etwas versetzt, wodurch ein
Mikrocontroller die Richtung des Drehens erkennen kann.

Das aller erfordert natürlich etwas mehr Eigeninitiative als einfach nur
zu fragen: "Issen das?"

...

[H. D. (lactobacillus)]

@ Hannes: Was weiß ich, was es alles für Bauteile gibt. Dass es kein
Poti ist, war ja klar. Ich komme aus einem sehr Elektronikfernen Gebiet.

Die Zwischeneinstellungen ka.n ich ja mit nem Ohmmeter schlecht messen.
Zusätzlich ist das Schaubild in dem Wiki ist ungünstig beschriftet. Es
sieht aus, als müssten immer entgegengesetzte Einstellungen
(eingerastet) vorliegen.

[Magnus M. (magnetus)]

Henning D. schrieb:
> Zusätzlich ist das Schaubild in dem Wiki ist ungünstig beschriftet. Es
> sieht aus, als müssten immer entgegengesetzte Einstellungen
> (eingerastet) vorliegen.

Quatsch. Die vertikalen gestrichelten Linien repräsentieren die
Raststellungen.
