Ich habe hier etwas besonderes, ein Timebase Generator vom Intersil. Dateblatt habe, aber ich finde im Netz keine Projekte, Anwendungen, Bsp für so ein IC. Hat jemand so ein IC schon mal eingetzt ?
kennst du google? http://www.google.de/url?sa=t&rct=j&q=icm7207&source=web&cd=11&cad=rja&ved=0CGwQFjAK&url=http%3A%2F%2Fwww.dk8pn.de%2F13763%2F3GHz_Counter.pdf&ei=ROqgUaWcNJGv4QSZsYHQDw&usg=AFQjCNEdVvjyP3Pnul1u_Ed6jggzAgn75Q&bvm=bv.47008514,d.bGE immerhin, bis 3GHz
Jops, diesen Plan hatte ich auch schon gesehen...aber magere Google Ausbeutung
Angehängte Dateien:
-
150 KB

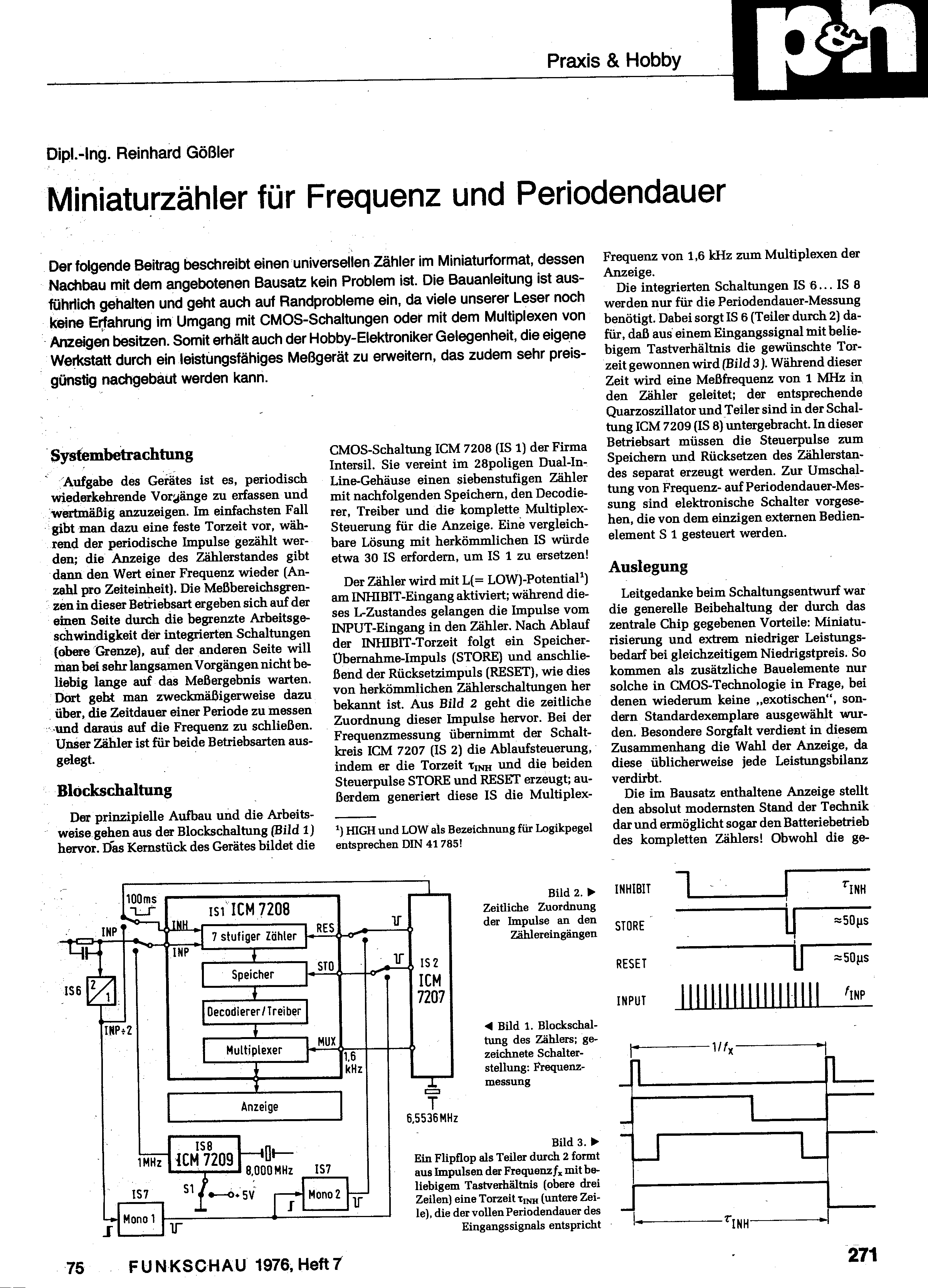

Es war einmal vor langer, langer Zeit... Da gab es in der Funkschau-Rubrik P&H eine Reihe Bauanleitungen für kleine Messgeräte. Die waren später auch als Bausatz erhältlich. Hier der Frequenz- und Periodendauer-Zähler aus Heft Nr. 7 / 1976 als Blockschaltplan.
Sieht schon gut aus, sowas habe ich gesucht. Hast evtl,den ganzen Artikel ? Wäre nett !
Von 1980 habe ich noch ein Bastelbuch für einen selbst gebauten Frequenzzähler, allerdings mit dem ICM7216B, bis 10MHz. Das war damals was. Die Literatur war schon schwer beschaffbar, nur wenn ich mal in die Stadt kam, und der ICM7216B war glaube ich schweineteuer, was um die 100DM, also das kam dann für mich als Bastler auch gar nicht in Frage. Ein kleines Taschenbuch: Biebersdorf, Karl-Heinz: Frequenzzähler - selbstgebaut. Biebersdorf. - Stuttgart: Telekosmos-Verlag. 1981. ISBN 3-440-04953-1 Aus Anlaß zum Thread kramte ich das Taschenbüchlein noch mal aus, und mir fiel der Kassenzettel auf einer Buchseite auf: Komplett handgeschrieben, einen Stempel drauf, aber nichts von einem Computer. Das ist heute etwas obsolet, moderne 32-bit-µC wie der STM32F4 oder LPC2000 sind da schon genau so schnell, wie eine 10MHz-Hardware-Meßmimik. Für 15€ bekommt man doch anscheinend schon ein komplettes STM32F4DISCOVERY-Board.
Ja neben AVR und Co. stehe auch auf Hefte, Schaltungen. Ich habe sogar solche Schätze noch, zum Glück noch günstig gefunden wie AY-3-8500 UAA1003-1 ICL7135 MM5314 ......und vieles mehr.
Thomas der Bastler schrieb: > ICL7135 Du mußt ja ein echter Retro-Bastler sein, so wie ich mit den ollen schrägen Intel 8048 im Augenblick. ;-)
Wilhelm Ferkes schrieb: > Du mußt ja ein echter Retro-Bastler sein, Ja auf einige Geräte bin ich schon stolz !

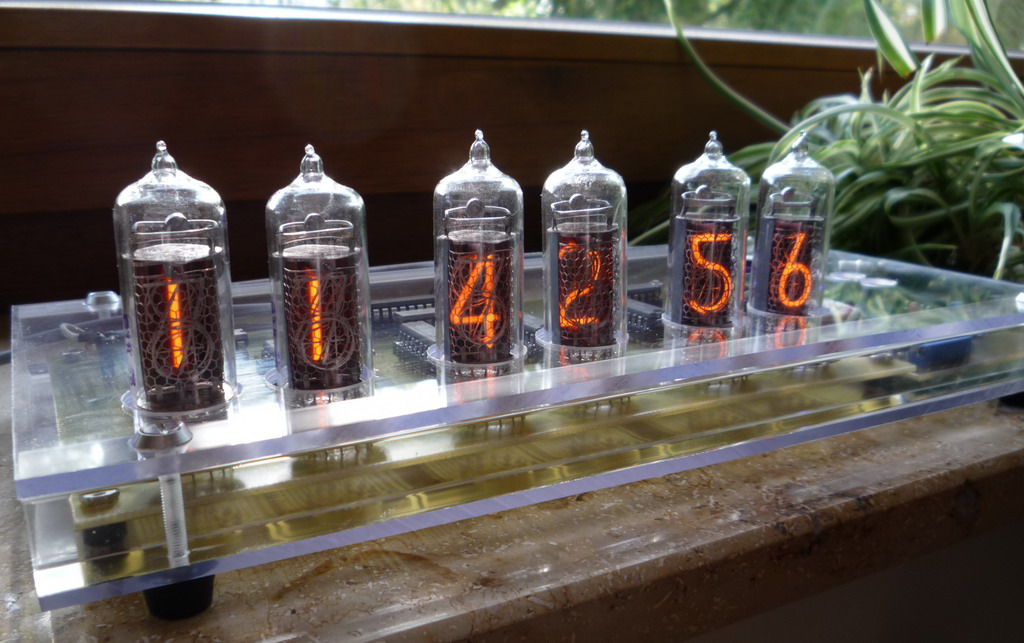

So ein Nixie-Dingens würde mir auch noch mal gefallen. Es sind aber Retro-Teile, die ich kaufen müßte. Wo bekommt man die? Ich würde meine alte DCF-Uhr dann mal wieder aus Entfernung lesen können. Allerdings keinen Text. VFD wäre für mich wahrscheinlich besser.
Thomas der Bastler schrieb: > Du meinst Nixie Röhren ? Mich interessiert allenfalls mal eine günstige Bezugsquelle für Privatbastler. Den Rest finde ich selbst heraus.

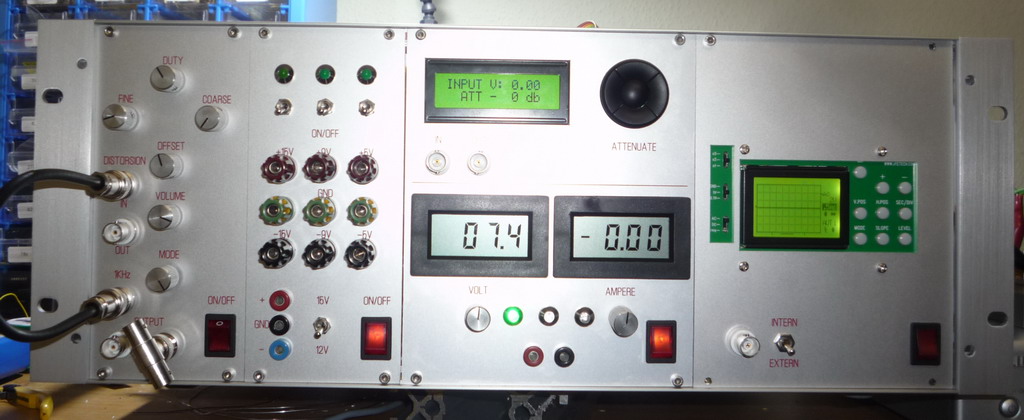

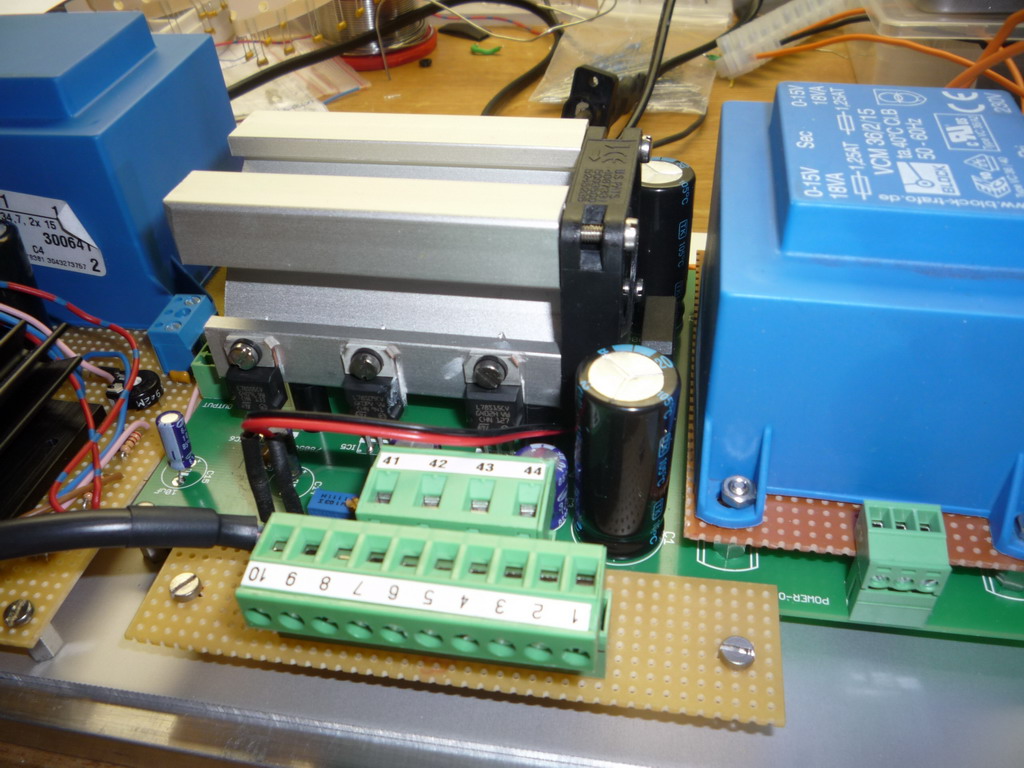

Hi Thomas, sag mal wie viel Zeit investierst du eigentlich in so ein Projekt? Du hast ja schon ein paar nette Projekte hier gezeigt, zumindest die Ideen hörten sich immer spannend an. Dann scheinst du auch ordentlich Geld zu verdienen, für jedes Projekt gibt es schon ab Version 1 Platinen & Gehäuse vom Lieferant. Platinensammler/PCB-Pool und Schaeffer AG nehme ich mal an, also nicht grade billig. Aber trotzdem fehlt mir das "boah geil"-Gefühl bei deinen Projekten. Meistens ist immer irgendwas nicht stimmig, eine Schraube sitzt mitten auf der Front oder irgendwo hängt eine Platine wie vergessen & schnell noch hingelötet im Gehäuse. Bei dem gezeigten Gerät hier sieht das auch wieder so seltsam aus. Modulare Bauweise ist zwar nett und sinnvoll, auf dem Bild erkennt man aber trotzdem nicht was das sein soll. Es gibt weder ein klar erkennbares Netzteil- noch ein erkennbares CPU-Modul, alles ist irgendwie mit allem verdrahtet und doch getrennt auf halb leeren Platinen verstreut. Wenn da keine tiefere Absicht hinter steckt würde ich sagen: Nimm dir mal mehr Zeit für so ein Projekt und plane das mal komplett durch. Am besten auf einem Stück Papier, mit Bleistift und Lineal. Wenn dann alles passt gehts im Eagle weiter. Und: 19" Gehäuse sind geil, aber mach doch bitte bitte bitte die Frontplatten einheitlich! Oder zumindest in einer Baugruppen-Familie einheitlich. Und nicht so halb leer. Irgendwie sowas, halt vernünftig machen.
Angehängte Dateien:
-
58 KB

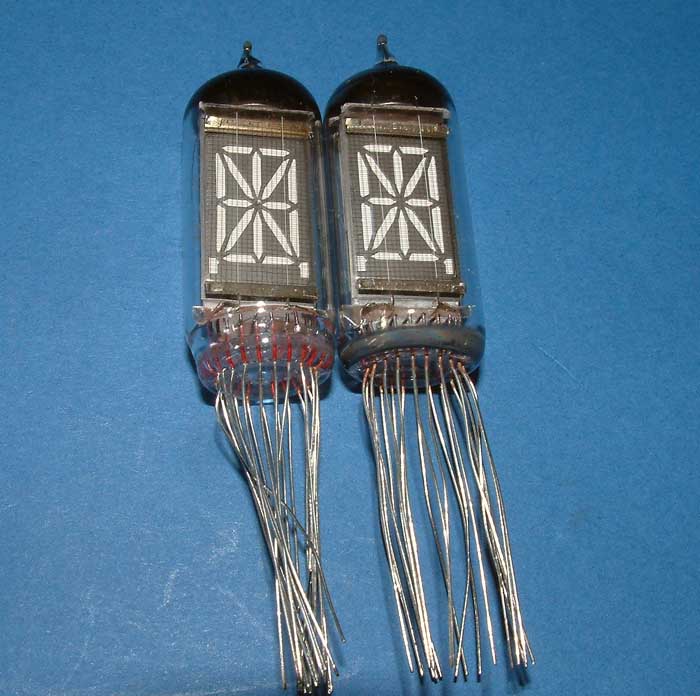

Wilhelm Ferkes schrieb: > Mich interessiert allenfalls mal eine günstige Bezugsquelle für > Privatbastler. Den Rest finde ich selbst heraus. Ich hätte etwas besseres wie Nixie Röhren für Dich, VFD Röhren, sogar 16 Stellig. Bei interesse melde Dich bei mir.
Angehängte Dateien:
-
220 KB -
210 KB -
1,4 MB -
120 KB

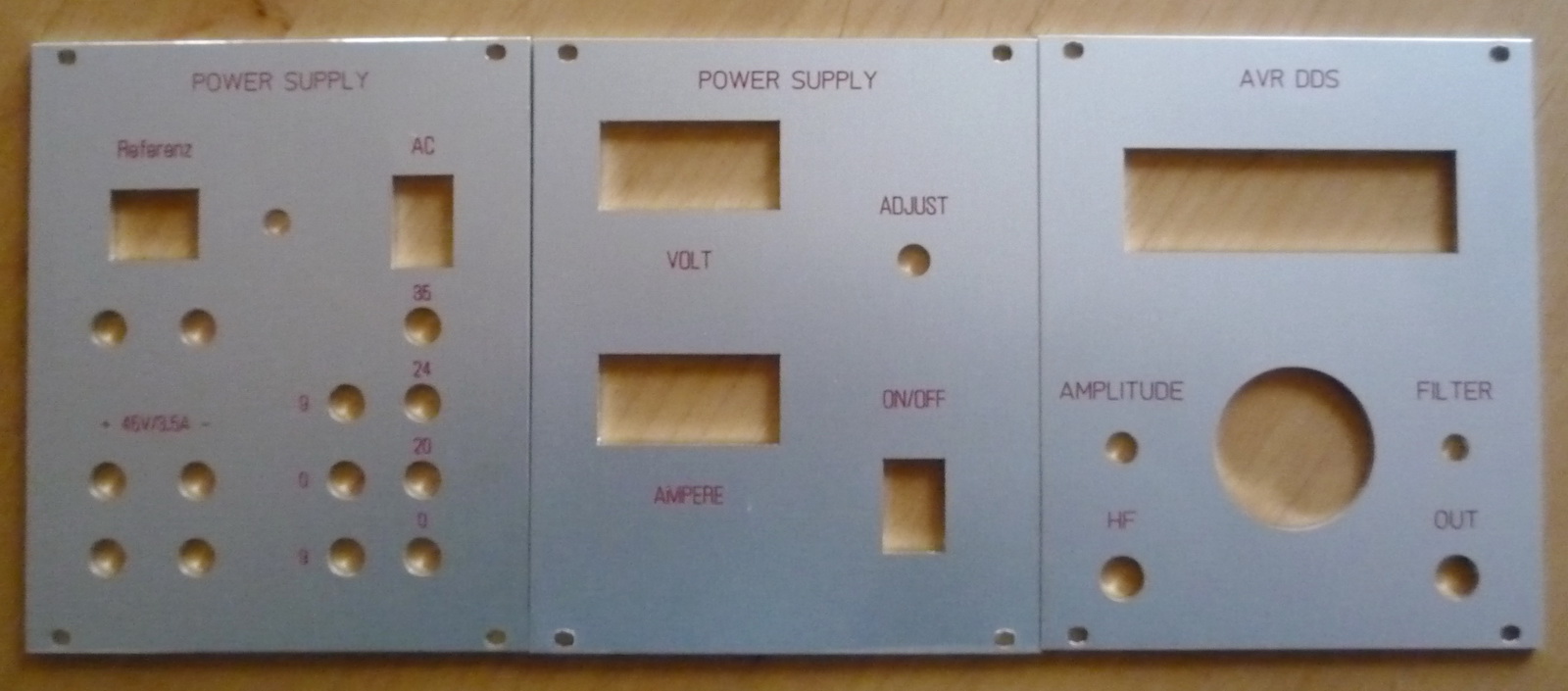

zeitverwalter schrieb: > sag mal wie viel Zeit investierst du eigentlich in so ein Projekt? Unterschiedlich, aber ich bastele, fast jeden Tag, etwas. Mal mehr oder weniger. zeitverwalter schrieb: > Dann scheinst du auch ordentlich > Geld zu verdienen, für jedes Projekt gibt es schon ab Version 1 Platinen > & Gehäuse vom Lieferant. Platinensammler/PCB-Pool und Schaeffer AG nehme > ich mal an, also nicht grade billig. Ich kann mich nicht beklagen. ( Ich sitze nicht in der Kneipe jeden Tag ) Am anfang waren viele Lochraster Sachen und Plastik Gehäusen hier mal da. Nun habe ich soweit alle PCBs beim Jakob bestellt. Spart Zeit. Meine Gehäusen sind alle entweder gelasert oder gefräst. Schaeffner kommt nur bei 19Zoll Rack zum tragen wegen Gravur. Mir gefällt es so, und bei so einer Frontplatte sitze schon fast eine halbe Stunde, drucke den Plan aus. schaue ob alle passt, bevor in die fertigung gebe. Ich wüsste nicht, was ist bei der Frontplatten nicht "einheitlich" ist ? Aber für konstruktive Verbesserungs Vorschläge bin offen. Heißt aber nicht, daß es mir auch gefällt...))))

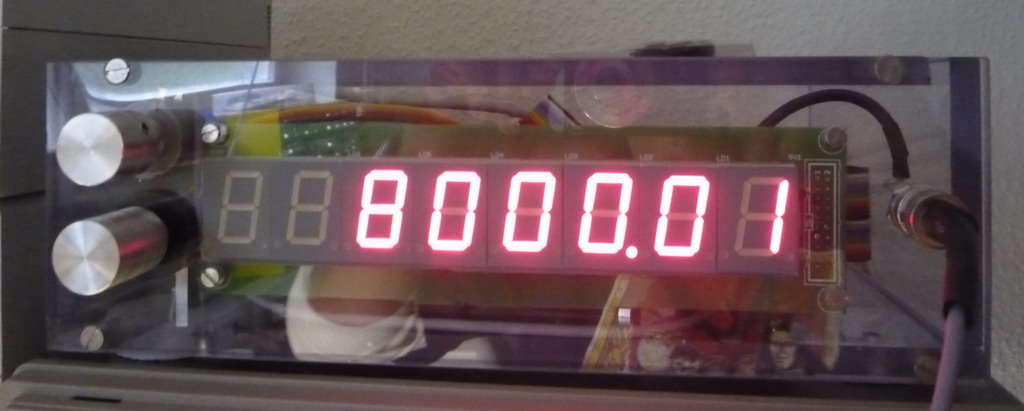

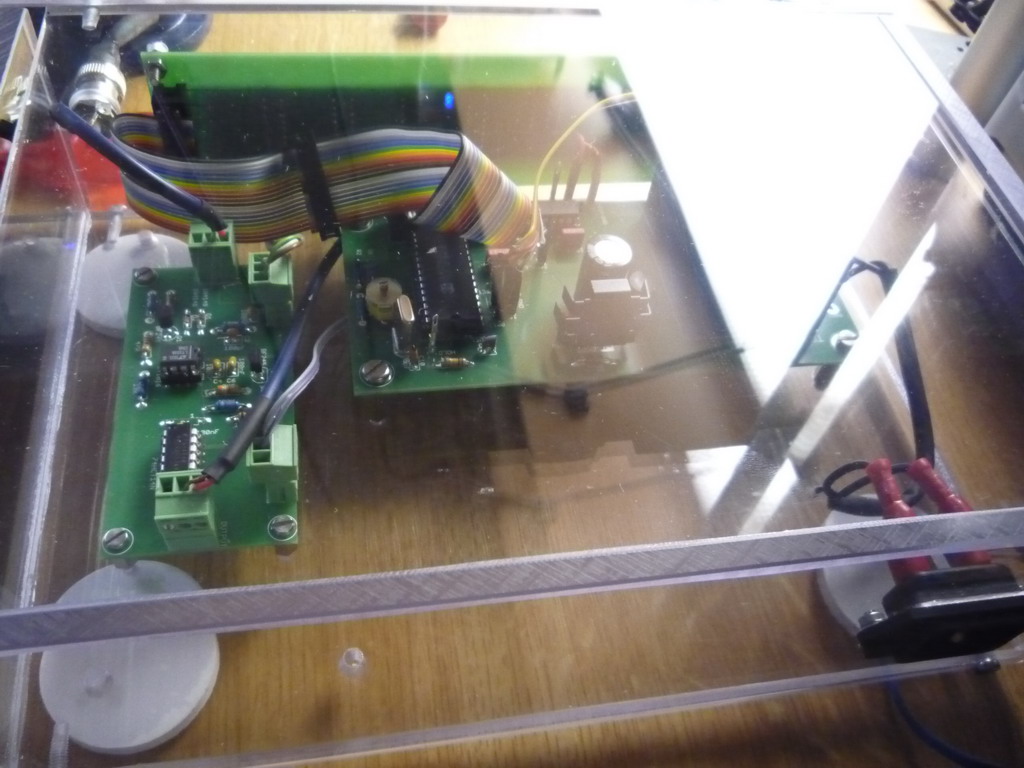

@zeitverwalter Also was gibt es an der Modularisierung bei diesen 2 Projekten zu bemängeln? Die Uhr besteht aus einer Platine und der Frequenzzähler wurde in Analogteil und Digitalteil+Netzteil getrennt. Und was die Ausführung der "Verpackung" einiger seiner Projekte betrifft: er nennt sich ja schliesslich "Thomas der Bastler" und nicht "Thomas der Designer".
Ahoi, wenn schon mal jemand bei der U-Waffe (Ubootfahrer) war, wird einige viele Schalterchen, Hebelchen, Displays .. sehen und auch ergründen dürfen/müssen, die nicht in Reih und Glied angeordnet sind, wie Stoppelhopser beim Raport! Soll heißen, jeder nach seinem Gusto - denn ER selbst handhabt seine Kreationen und ist mit diesen stimmig. GW
Den Bausatz gab es damals bei Spezial Elektronik http://www.spezial.de/ die waren auch Distributor für Intersil.
Danke den Schaltplan hatt ich schon gefunden, siehe oben den Link.
Das hatte ich überlesen. Hab den Link mal als Lesezeichen unter "Manuals" abgelegt, die meisten sind leider nicht kostenlos.
