Hallo,

als Schaltungsidee um beispielsweise Altbatterien restlos "auszusaugen"
war ich auf darauf gekommen, es mal mit einer
Spannungsvervielfacherschaltung zu versuchen, die mit CMOS-Umschaltern
arbeitet.

Der Gedanke war, ganz bodenständig (also ladungspumpenmäßig)
Kondensatoren aufzuladen und die dann mittels Umschaltern so miteinander
zu verschalten, dass ein nachfolgender Kondensator auf die doppelte
Spannung geladen wird, so dass immer eine Verdoppelung der
Ausgangsspannung des vorhergehenden Kaskadensegmentes stattfindet.

Nun ergibt sich aber ein Problem wegen der Stromstärken, die dabei
wahrscheinlich auftreten.

Denn wegen der sukzessiven Spannungsverdopplung dürfte man einerseits
sehr schnell im einstelligen Voltbereich landen. Da nun die
CMOS-Schalter, die ich gefunden habe, Widerstandswerte im einstelligen
Ohm-Bereich aufweisen (bspw Maxim DG419 hat wohl 3 Ohm wenn ich richtig
gesehen habe), dabei aber keine sonderlich hohen Ströme vertragen, würde
das wohl andererseits mit dem Auf- und Umladen der Kondensatoren nicht
sonderlich gut gehen :(

Auch auf die Idee, Transmission-Gates diskret aufzubauen, war ich schon
gekommen, aber MOSFETs mit separat herausgeführtem Substratanschluss wie
der BSS83 scheinen auch keine höheren Ströme zu vertragen :( :( :(


Wisst ihr, ob es nicht sowas wie "CMOS-Leistungs(um)schalter" gibt? Oder
MOSFETs mit separatem Substratanschluss, die vielleicht.... sagen wir
500mA plus X aushalten?


mmmmmmmmmm

von Helge A. (besupreme)


Bewertung
0 lesenswert
nicht lesenswert
Nix, um 0,5A aus einer leeren Batterie zu saugen. Dafür gibts
Schaltregler, z.B. hier
http://para.maximintegrated.com/search.mvp?fam=stepup&tree=powersupplies
nach min V(in) sortieren.

Eine leere Batterie hat bei diesem Strom kaum noch Spannung. Dadurch ist
der Nutzen fraglich.

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
Helge A. schrieb:
> Nix, um 0,5A aus einer leeren Batterie zu saugen.

die 0,5A kommen ja auch nicht direkt aus der Batterie, sondern aus den
Speicherkondensatoren (s. meine Beschreibung oben).
Du glaubst gar nicht, was aus 75mV wird, wenn man das in 5, 6 Stufen
immer wieder verdoppelt..... und n 100µ oder 1000µF Elko auf diese
Spannung aufgeladen, das ist dann schon was.


> Dafür gibts Schaltregler, z.B. hier
> http://para.maximintegrated.com/search.mvp?fam=stepup&tree=powersupplies
> nach min V(in) sortieren.

wenn ich das richtig bedient habe, ist die kleinste "hochpumpbare"
Spannung 0,7 V.

Die Region die mir vorschwebt, ist aber eher so im Bereich 0,28 V,
0,16V.... vllt sogar kleiner 100 mV


> Eine leere Batterie hat bei diesem Strom kaum noch Spannung. Dadurch ist
> der Nutzen fraglich.

"Nutzen" ist ja (insbesonere im Hobby- und Bastelbereich) immer auch ne
recht persönliche Sache.

: Bearbeitet durch User
von Helmut L. (helmi1)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:
> die 0,5A kommen ja auch nicht direkt aus der Batterie, sondern aus den
> Speicherkondensatoren (s. meine Beschreibung oben).

Und wieviel Energie aus der Batterie landet dann im 1.
Speicherkondensator zB.?

Genau die Haelfte die andere Haelfte geht in den Ohmischen Widerstaenden
der Schalter weg.

von Helge A. (besupreme)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

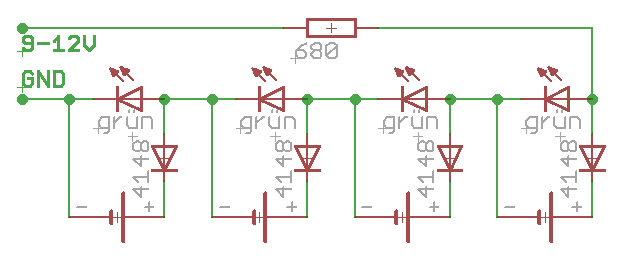

Auch für sehr niedrige Spannungen gibt's mittlerweile Bausteine, die
sind unter "energy harvesting" zu finden.

Die hohen Verluste machen die Ladungspumpen-Idee unattraktiv.

Fast leere Batterien lassen sich häufig noch mal aufladen. Reicht dann
noch mal für 1 Jahr Wanduhr oder 1 Monat Multimeter. Für 1,5V Batterien
hab ich einen Steckdosenlader umgebaut.

von Roland L. (roland2)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:
> wenn ich das richtig bedient habe, ist die kleinste "hochpumpbare"
> Spannung 0,7 V.
>
> Die Region die mir vorschwebt, ist aber eher so im Bereich 0,28 V,
> 0,16V.... vllt sogar kleiner 100 mV

hier wurde auch schon über sowas diskutiert:
Beitrag "DC-DC Wandler mit 100mV Eingangsspannung"
ansonsten such mal nach "Joule thief"

von Andrew T. (marsufant)


Bewertung
0 lesenswert
nicht lesenswert
Helge A. schrieb:
>  Für 1,5V Batterien
> hab ich einen Steckdosenlader umgebaut.

DAS nenne ich mal eine kreative Umbaumaßnahme.

Insbesondere die Wanduhr bzw. IR-Fernbedienung "füttere" ich mit derart
"aufgefrischten" Batterien.

von Davis (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Helmut Lenzen schrieb:
> Bernd Bruckert schrieb:
>> die 0,5A kommen ja auch nicht direkt aus der Batterie, sondern aus den
>> Speicherkondensatoren (s. meine Beschreibung oben).
>
> Und wieviel Energie aus der Batterie landet dann im 1.
> Speicherkondensator zB.?
>
> Genau die Haelfte die andere Haelfte geht in den Ohmischen Widerstaenden
> der Schalter weg.

Das stimmt nur bei vollständiger Entladung des Kondensators. Wenn der
Kondensator nur zum Teil entladen wird, sinken auch die Verluste.

von Harald W. (wilhelms)


Bewertung
0 lesenswert
nicht lesenswert
Davis schrieb:

>> Genau die Haelfte die andere Haelfte geht in den Ohmischen Widerstaenden
>> der Schalter weg.
>
> Das stimmt nur bei vollständiger Entladung des Kondensators. Wenn der
> Kondensator nur zum Teil entladen wird, sinken auch die Verluste.

Genauer gesagt ist es genau die Hälfte der Leistung, die sich aus
der Spannungsdifferenz vor und nach dem Aufladen ergibt. Interessant
ist, das dieser Verlust völlig unabhängig von den Widerständen im
Stromkreis ist. Man muss also nicht unbedingt einen besonders
niederohmigen Schalter verwenden.
Gruss
Harald

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
boah soviel Input

"energy harvesting", Altbatterien aufladen, dann der ganze
Thermoelektrizität-Thread......

da steckt so viel drin, da muss mich da erstmal durchwühlen

vielen vielen Dank für die ganzen Infos

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
P.S. sagt mal........

ICs gibts wohl fast nur noch in SMD-Bauform oder??

Hat sich dann das Thema "fliegender Aufbau & Steckplatinen" erledigt u
man muss in Zukunft mit m SMD-Lötkolben unter der Lupe rumhantieren???

von Helmut L. (helmi1)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:
> ICs gibts wohl fast nur noch in SMD-Bauform oder??

Ja, da immer alles kleiner und billiger werden soll werden neue
Entwicklungen fast nur noch in SMD gemacht.

von tommy (Gast)


Bewertung
0 lesenswert
nicht lesenswert
In der Elektor Oktober 2007 ist ein Batterieenergie-Resteverwerter.
Leider habe ich das Heft nicht mehr.

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
Helmut Lenzen schrieb:
> Bernd Bruckert schrieb:
>> ICs gibts wohl fast nur noch in SMD-Bauform oder??
>
> Ja, da immer alles kleiner und billiger werden soll werden neue
> Entwicklungen fast nur noch in SMD gemacht.


mh und wie experimentiert man damit?

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
tommy schrieb:
> In der Elektor Oktober 2007 ist ein Batterieenergie-Resteverwerter.
> Leider habe ich das Heft nicht mehr.


Ah Danke. Weißt Du zufällig ob die Schaltung vllt auch in einem der
"Dreihundert-so-und-so-viel-Schaltungen"-Bücher drin ist?

von Harald W. (wilhelms)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:

> Ah Danke. Weißt Du zufällig ob die Schaltung vllt auch in einem der
> "Dreihundert-so-und-so-viel-Schaltungen"-Bücher drin ist?

Mit "Joule thief" findest Du mehr als genug Schaltungen bei google.
U.a. hat sich auch Bernd Kainka mit diesem Thema beschäftigt.
M.E. sind Wandler auf Spulenbasis da besser geeignet als welche
auf Kondensatorbasis.
Gruss
Harald

von Helmut L. (helmi1)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:
> mh und wie experimentiert man damit?

schnell mal eben eine Leiterkarte ätzen, wo ist das Problem. Kannst auch
die toter Käfer Methode anwenden und die Bauteile an den Pins anlöten.

von Jens G. (jensig)


Bewertung
0 lesenswert
nicht lesenswert
@Harald Wilhelms (wilhelms)

>>> Genau die Haelfte die andere Haelfte geht in den Ohmischen Widerstaenden
>>> der Schalter weg.
>>
>> Das stimmt nur bei vollständiger Entladung des Kondensators. Wenn der
>> Kondensator nur zum Teil entladen wird, sinken auch die Verluste.
>
>Genauer gesagt ist es genau die Hälfte der Leistung, die sich aus
>der Spannungsdifferenz vor und nach dem Aufladen ergibt. Interessant
>ist, das dieser Verlust völlig unabhängig von den Widerständen im
>Stromkreis ist. Man muss also nicht unbedingt einen besonders
>niederohmigen Schalter verwenden.
>Gruss
>Harald

Wenn Du nur die Spannungsdifferenz betrachtest, dann stimmt das. Wenn Du
aber niederohmigere Lasten treiben willst, muß Du die Ladungspumpe dann
auch niederohmiger gestalten, wenn Du nicht zu viele Spannungsabfälle
entsorgen willst.

von Harald W. (wilhelms)


Bewertung
0 lesenswert
nicht lesenswert
Jens G. schrieb:

> Wenn Du
> aber niederohmigere Lasten treiben willst, muß Du die Ladungspumpe dann
> auch niederohmiger gestalten,

Das ist klar. Mir gings nur darum, das eine Ladepumpe schon prinzip-
bedingt einen Verlust hat während bei induktiven Wandlern nur durch
die Bauelemente Verluste entstehen.
Gruss
Harald

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
Helmut Lenzen schrieb:
> Bernd Bruckert schrieb:
>> mh und wie experimentiert man damit?
>
> schnell mal eben eine Leiterkarte ätzen, wo ist das Problem. Kannst auch
> die toter Käfer Methode anwenden und die Bauteile an den Pins anlöten.

zu geil :D :D :D

Nee also, ich bin (wie Du sicher gemerkt hast) keiner von euch Profis.
Noch nichtmal n Halb- oder Viertelprofi bin ich.

Ich hab noch nie ne Leiterplatte geätzt, wenn's hochkam hab ich nur mal
auf ner Streifenrasterplatine was gelötet. Standardmäßig hab ich
Schaltungen nur gesteckt und mich über das Ergebnis gefreut, wenn ne LED
anging oder n Relais anzog.

NUR:

das ist jetzt schon fast 20 Jahre her - und da gabs mit Bauteilen noch
keine Probleme.


Aber wenn ich das jetzt so sehe: erst die SOICs, aber die scheinen jetzt
auch schon durch noch kleinere "shrink small outline package"- und "thin
shrink small outline package"-ICs abgelöst zu werden??????????

uäh, da wird einem ja ganz schwindelig.


Wenn das so weitergeht, wird Hobbyist sich bald überlegen dürfen, wie er
BGAs verlötet bekommt

Maaaaaaaaaaan

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
Harald Wilhelms schrieb:
> Jens G. schrieb:
>
>> Wenn Du
>> aber niederohmigere Lasten treiben willst, muß Du die Ladungspumpe dann
>> auch niederohmiger gestalten,
>
> Das ist klar. Mir gings nur darum, das eine Ladepumpe schon prinzip-
> bedingt einen Verlust hat


Versteh ich nich, wieso?

von Harald W. (wilhelms)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:

>> Das ist klar. Mir gings nur darum, das eine Ladepumpe schon prinzip-
>> bedingt einen Verlust hat
>
>
> Versteh ich nich, wieso?

Das hat Helmut doch schon vor vier Tagen geschrieben.

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
Harald Wilhelms schrieb:
> Bernd Bruckert schrieb:
>
>>> Das ist klar. Mir gings nur darum, das eine Ladepumpe schon prinzip-
>>> bedingt einen Verlust hat
>>
>>
>> Versteh ich nich, wieso?
>
> Das hat Helmut doch schon vor vier Tagen geschrieben.

ja da kamen sich teilweise widersprechende Aussagen:

- "Genau die Haelfte die andere Haelfte geht in den Ohmischen
Widerstaenden der Schalter weg."

- "Wenn der Kondensator nur zum Teil entladen wird, sinken auch die
Verluste, genauer gesagt ist es genau die Hälfte der Leistung, die sich
aus der Spannungsdifferenz vor und nach dem Aufladen ergibt."

- "Interessant ist, das dieser Verlust völlig unabhängig von den
Widerständen im Stromkreis ist. Man muss also nicht unbedingt einen
besonders niederohmigen Schalter verwenden."


Versteh ich nich.

ein Widerstand der für die Zeit ∆t vom Strom I durchflossen wird, setzt
immer ne Energie von RI²∆t in Wärme um.

Und n Kondensator hat ½CU² an Energie (wobei U in meinem Fall die
Spannung der Altbatterie wär).

Wie kommt man denn da auf ne "Hälfte" an Energie?

Versteh ich nich

: Bearbeitet durch User
von KalterKaffee (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richtig ist, dass der Wirkungsgrad der Ladungspumpe steigt, je geringer
die Entladung des Kondensator ist, da das Nachladen des Kondensators mit
einem kleineren Strom erfolgt, der wiederum zu geringeren Verlusten
führt.

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
KalterKaffee schrieb:
> Richtig ist, dass der Wirkungsgrad der Ladungspumpe steigt, je geringer
> die Entladung des Kondensator ist, da das Nachladen des Kondensators mit
> einem kleineren Strom erfolgt, der wiederum zu geringeren Verlusten
> führt.

OK das leuchtet mir ein, zumal der Strom in die Gleichung ja quadratisch
eingeht......


Trotzdem versteh ich noch immer nicht die Feststellung, dass "eine
Ladepumpe schon prinzip-bedingt einen Verlust hat während bei induktiven
Wandlern nur durch die Bauelemente Verluste entstehen"

Und wieso wird genau die Hälfte der Leistung verbraten, die sich aus der
Spannungsdifferenz vor und nach dem Aufladen ergibt?

Okay, die Spannungsdifferenz zwischen Kondensator und Spannungsquelle
treibt den Strom I, der wiederum am Widerstand RI²∆t Wärme verheizt.
Nach Ende des Aufladevorganges ist dann also ∫RI²dt = R∫I²dt im Wärme
umgesetzt. Und nun?

Und warum ist der Verlust unabhängig von den Widerständen?


Ich geh mal davon aus, dass das stimmt wenn ihr das so sagt. Daher würd
ich das halt auch gern verstehen, wie das kommt  :(

: Bearbeitet durch User
von Bernd K. (bmk)


Bewertung
0 lesenswert
nicht lesenswert
Bernd Bruckert schrieb:
> Und warum ist der Verlust unabhängig von den Widerständen?
>
> Ich geh mal davon aus, dass das stimmt wenn ihr das so sagt. Daher würd
> ich das halt auch gern verstehen, wie das kommt  :(

Dann lies dir mal aufmerksam folgende Seite durch:

http://www.hcrs.at/KOND.HTM

von Bernd B. (bernd_b)


Bewertung
0 lesenswert
nicht lesenswert
Bernd K. schrieb:
> Bernd Bruckert schrieb:
>> Und warum ist der Verlust unabhängig von den Widerständen?
>>
>> Ich geh mal davon aus, dass das stimmt wenn ihr das so sagt. Daher würd
>> ich das halt auch gern verstehen, wie das kommt  :(
>
> Dann lies dir mal aufmerksam folgende Seite durch:
>
> http://www.hcrs.at/KOND.HTM


vielen Dank

man lernt echt nie aus ...

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
