Hallo zusammen,
der wahrscheinlich 10000ste Labornetzteilthread, ich weiß, aber ich hab
auch nach ein bisschen Suchen nichts zu speziell meinem Problem finden
können.
Ich hab hier einen 24~V Trafo stehen, der schon vor zig Jahren mal so
halb zu einem Standard-Linearnetzteil mit LM723 verbastelt wurde,
allerdings wurde das nie so richtig fertig gemacht, ...

Ich wollte das wieder aufnehmen und dachte dabei so an 0-30 V mit 0-3 A
mit Spannungs- und Strombegrenzungsregelung, also ziemlich 0815. Muss
auch nicht fancy und programmierbar sein, sondern ganz klassisch mit
Potis zum drehen. Allerdings ist mir die Verlustleistung am Linearregler
(im schlechtesten Fall ja rund 90 W) irgendwie zuviel, weil ich wenn
möglich ohne aktive Kühlung und nicht mit allzu riesigen Kühlkörpern
auskommen will.

Ich hatte deshalb überlegt, einen Schalt-Vorregler einzubauen, der die
gleichgerichtete Wechselspannung vorregelt, so dass der Linearregler nur
noch noch so 5 V verbraten muss und sich die Verluste in erträglichen
Grenzen halten.

Gibt es da irgendwelche prinzipiellen Probleme, die ich übersehen
könnte? Muss ich mir über starke Schwingungen der beiden Regler
gegeneinander Gedanken machen? Um die zu vermeiden hätte ich nen großen
Kondensator zur Zwischenpufferung nach dem Schaltregler vorgesehen und
insgesamt versucht die Vorregelung für den Schaltregler eher "träge" zu
machen. Mir ist klar, dass dann für den Fall, dass die Spannung
plötzlich hochregeln muss, eine langsame Reaktionszeit zu erwarten ist.
Das wäre mir aber eher egal, insbesondere will ich ja eine schnelle
Abschaltzeit bei Überstrom, was dann ja immernoch gut funktionieren
sollte.

Zur praktischen Umsetzung hätte ich der Einfachheit halber daran
gedacht, z.B. so ein fertiges Schalt-DC/DC-Modul zu verwenden:

http://www.aliexpress.com/item/DC-DC-step-down-converter-3A-90w-8-40V-to-4-32V-Switching-Power-Supply-buck/1149652403.html

Und dieses dann über einen Mikrocontroller (entweder per PWM oder per
Digital-Poti) zu regeln. Damit wäre ich ja auch frei darin die Latenz
der Vorregelung noch in Software zu verändern (und z.B. "langsame"
Rampen zwischen den Schaltreglersollwerten zu fahren) und z.B. eine
Übertemperaturabschaltung zu realisieren.
Meint ihr das wäre dazu prinzipiell geeignet, oder würdet ihr mir eher
raten den Schaltregler gleich selbst zusammenzustellen? Hat bspw. schon
mal jemand Erfahrungen mit diesem (oder einem ähnlichen) Modul gemacht?
Weiß z.B. jemand, was da für nen Regler drauf arbeitet? Zumindest den
Angaben nach, müsste das ja meine Leistung abkönnen.

Ich bin nicht besonders anspruchsvoll an die Qualität der
Ausgangsspannung. Mit einem leichten Ripple könnte ich sicherlich leben,
ich hab nicht vor damit irgendwelche Funkanwendungen zu betreiben, o.ä..
Würd mich aber interessieren, ob ihr z.B. meint, dass sich dieser
Aufwand mit zusätzlichem Linearregler nicht lohnt, und dass man da ja
gleich nen reinen Schaltregler machen könnte, ...
Ich hoffe halt, dass sich der Linearregler (insbesondere bei der
Überstromabschaltung) insgesamt schneller und gutmütiger verhält.

Ach ja, habt ihr für die Linearregelung irgendwelche speziellen
Empfehlungen? Old-fashioned LM723? Oder dieses Funkschau-Netzteil aus
den 70ern? Soll aber nicht unbedingt in ner Glaubensdiskussion ausarten
... ;-)

Freu mich auf jeden Fall schon über Antworten, oder auch über eure
Erfahrungen mit ähnlichen vorgeregelten Linearnetzteilen.

Grüße

Sven

von MaWin (Gast)


Bewertung
1 lesenswert
nicht lesenswert
S. E. schrieb:
> Gibt es da irgendwelche prinzipiellen Probleme, die ich übersehen könnte?

Zwei Regler hintereinander sind immer ein Stabilitätsproblem, wenn sie
gleichschnell regeln. Da aber der Schaltregler viel langsamer sein wird,
gibt es gleich das Probkem, wenn der Linearrdgler weiter aufregelt
(Stromquelle und Last wird geringer) dass dann erst mal weniger als 5V
davor sind, vuelleicht 3V zu wenig und der Regler aus der Regelung
fällt. Zum Ausregeln der Schaltreglerstörungen isf ein Linearregler
jedoch zu langsam, da hilft eher ein UKW Filter.

30V aus einem 24V Trafo holen zu wollen, und das auch noch bri 5V mehr
Spannjngsverlust, ist allerdings sportlich, bzw. bedeutet dass du es nie
nachgerechnet hast. Selbst ohne Vorregler bekommt ein LM723 da gerade
24V raus.

http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.9

von Deneriel (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Unser tägliches Netzteil gib uns heute...

90W würde ich mit 2-3 Stück BD249 linear machen. Häng einfach nen alten
CPU-Kühler dran und schalte den Lüfter ein, wenns warm wird. So eine CPU
hat unter Last deutlich mehr Abwärme los zu werden.

Für die Regelung kannste nen Regler aufblasen oder diskret mit dem
Dual-OpAmp nach Schema F. Aber Vorsicht - Letzteres neigt gerne zum
Schwingen, wenn die Schleifenverstärkung zu hoch ist.

Und was zum Geier willst du mit einem Digitalpoti? Die
08/15-Schaltregler bekommen einfach nur eine Steuerspannung via
Spannungsteiler. Das kann man doch analog machen ohne von hinten durch
die Brust ins Auge.
Digitalpoti...

Wie dick ist denn dein Trafo? 30V bei 3A aus einem 24V-Trafo ist
ziemlich ambitioniert. 24V * sqrt(2) - 2x Ufluss der
Gleich-Riecht-Er-Dioden - [1..3]V Spannungsfall am Linearregler.
Rechne mal aus, wie hoch der Ladestrom deines Siebelko da wird, und wie
dick der werden muss um den Ripple in erträglichem Maße zu halten.
Realistisch sind eher 25-28V, zumindest bei nennenswerter Last.

Und JETZT kannst du nicht mehr sagen, die Forensuche sagt nichts zu
deinen Problemen!

von Helge A. (besupreme)


Bewertung
1 lesenswert
nicht lesenswert
Wenn du schon eine 723 - Schaltung hast, kannst du einen
Schalt-Vorregler über die Ausgangsspannung mit ansteuern.
Mindestspannung vom 723 ist 10V (9,5 nach Datenblatt). Das sollte sich
mit einem Operationsverstärker und ein paar Widerständen bewerkstelligen
lassen.

Ich hab ein älteres 30V/8A Netzteil mit 723, das nach einer ähnlichen
Behandlung schreit. Das kommt irgendwann im Frühling unter den
Lötkolben.

von Andrew T. (marsufant)


Bewertung
0 lesenswert
nicht lesenswert
S. E. schrieb:
> Hallo zusammen,

mal davon abgesehen das Du Deine ick wohl an "crazy" anlehnest ..

> der wahrscheinlich 10000ste Labornetzteilthread, ich weiß, aber ich hab
> auch nach ein bisschen Suchen nichts zu speziell meinem Problem finden
> können.

Nimm:
http://www.mikrocontroller.net/articles/Nachbausicheres_Klein_Labornetzgerät

> Ich wollte das wieder aufnehmen und dachte dabei so an 0-30 V mit 0-3 A
> mit Spannungs- und Strombegrenzungsregelung, also ziemlich 0815. Muss
> auch nicht fancy und programmierbar sein, sondern ganz klassisch mit
> Potis zum drehen. Allerdings ist mir die Verlustleistung am Linearregler
> (im schlechtesten Fall ja rund 90 W) irgendwie zuviel, weil ich wenn
> möglich ohne aktive Kühlung und nicht mit allzu riesigen Kühlkörpern
> auskommen will.

eben das ist nachbausicher gelöst in:

http://www.mikrocontroller.net/articles/Nachbausicheres_Klein_Labornetzgerät

>
> Ich hatte deshalb überlegt, einen Schalt-Vorregler einzubauen, der die
> gleichgerichtete Wechselspannung vorregelt, so dass der Linearregler nur
> noch noch so 5 V verbraten muss und sich die Verluste in erträglichen
> Grenzen halten.

An sich ein interessater Ansatz, aber für 90W nicht wirklich lohnend.
Die Details habe ndie vorposter dir schon erläutert.
Und da Du schon seit Jahren an der Variante ohne Vorregler sitzt und
noch immer auf deren Funktion hoffst,
nochmals der deutliche hinweis:

http://www.mikrocontroller.net/articles/Nachbausicheres_Klein_Labornetzgerät


>
> Freu mich auf jeden Fall schon über Antworten, oder auch über eure
> Erfahrungen mit ähnlichen vorgeregelten Linearnetzteilen.
>

WARNUNG:
Der oben empfohlene Link hat den gewaltigen Nachteil, das er fast in
99,95% der Fälle schon im ersten aufbau funktioniert.
D.h. man hat nicht das Vergnügen der jahrelangen zermürbenden
Fehlersuche.
Wenn du mit dieser Einschränkung leben kannst...

scnr.

von S. E. (crayse)


Bewertung
0 lesenswert
nicht lesenswert
Oh wow, cool, so viele kompetente Antworten in so kurzer Zeit.
Danke schonmal dafür!

@Mawin:

> Zwei Regler hintereinander sind immer ein Stabilitätsproblem, wenn sie
> gleichschnell regeln. Da aber der Schaltregler viel langsamer sein wird,
> gibt es gleich das Probkem, wenn der Linearrdgler weiter aufregelt
> (Stromquelle und Last wird geringer) dass dann erst mal weniger als 5V
> davor sind, vuelleicht 3V zu wenig und der Regler aus der Regelung
> fällt. Zum Ausregeln der Schaltreglerstörungen isf ein Linearregler
> jedoch zu langsam, da hilft eher ein UKW Filter.

Damit wir uns richtig verstehen, du meinst den Fall, dass der aktuelle
Sollwert des Schaltreglers zwar richtig eingestellt ist (x Volt über der
Sollausgangsspannung), aber jetzt z.B. eine große Last angeschlossen
wird. Der Linearregler würde aufregeln, aber du würdest sagen, dass der
Schaltregler nicht schnell genug nachregelt, um die nötige
Regeldifferenz stabil halten zu können?
Könnte man das nicht mit großen Kondensatoren genug puffern, dass der
Linearregler immer genug Spannungsdifferenz sieht?
Dass der Fall, dass der Sollwert zu klein ist, problematischer ist, ist
mir klar.

> 30V aus einem 24V Trafo holen zu wollen, und das auch noch bri 5V mehr
> Spannjngsverlust, ist allerdings sportlich, bzw. bedeutet dass du es nie
> nachgerechnet hast. Selbst ohne Vorregler bekommt ein LM723 da gerade
> 24V raus.

Oh ja, vielen Dank für den Hinweis und den Link dazu. Nein,
nachgerechnet hatte ich ehrlich gesagt nicht (also nicht richtig,
insbesondere hab ich so wichtige "Details" wie Netzspannungsschwankungen
nicht berücksichtigt). Wie ihr merkt ist das ja auch alles noch nicht
bis zum Ende durchdacht, deswegen frage ich ja Experten wie euch. ;-)

Mit 24 V wär ich aber auch zufrieden. Eigentlich hab ich ja auch schon
ein funktionierendes Linearnetzteil (von zweifelhafter Qualität), geht
mir also auch mehr um den Spaß am Basteln als um das Ergebnis.
Funktionieren muss es aber am Ende schon zumindest so gut, dass es mir
nicht durch irgendwelche Regelfehler was kaputt macht, o.ä..

@Deneriel

> 90W würde ich mit 2-3 Stück BD249 linear machen. Häng einfach nen alten
> CPU-Kühler dran und schalte den Lüfter ein, wenns warm wird. So eine CPU
> hat unter Last deutlich mehr Abwärme los zu werden.

Dass das so geht, wusste ich schon. Kannst du mir auch sagen, warum du
dass so machen würdest? Wie gesagt Lüfter möchte ich möglichst vermeiden
...

> Und was zum Geier willst du mit einem Digitalpoti? Die
> 08/15-Schaltregler bekommen einfach nur eine Steuerspannung via
> Spannungsteiler. Das kann man doch analog machen ohne von hinten durch
> die Brust ins Auge.
> Digitalpoti...

Kann man auch analog machen, das ist klar. Mit MC wär ich etwas
flexibler im Regelverhalten und könnte z.B. den Sollwert hoch halten,
wenn die Spannung nur für einige ms auf einen niedrigen Wert einbricht.
Insbesondere könnte ich das dann auch am Ende noch flexibel ändern.
Theoretisch könnte man ja sogar die vom Linearregler verbratene Leistung
loggen und dann irgendwann runterregeln, wenn einem das zu viel wird.
Oder verschieden Modi machen, solche in denen man sie runterregelt und
solche in denen man's nicht tut und dafür dann (kurzzeitig) eine
Erwärmung in Kauf nimmt (mit Übertemperaturabschaltung versteht sich).

Bin auch kein Fan von Digitalpotis, aber das würde halt für das
Fertigmodul den geringsten Aufwand bedeuten, weil man das Poti von dem
dann einfach durch sowas ersetzt. PWM ginge bestimmt auch, müsste man
halt dort noch nen Widerstand auslöten o.ä.. Um das zu entscheiden
müsste ich wohl erstmal wissen, was da für ein Chip läuft und wie das
Modul aufgebaut ist.

> Wie dick ist denn dein Trafo?
Guter Punkt, der ist ziemlich dick. Macht plätzmäßig am Ende sicher die
Hälfte des Volumens und deutlich mehr als die Hälfte des Endgewichts
aus. Ich schau vor dem Bauen nochmal nach, meine aber was von mindestens
120 VAC gelesen zu haben, könnte aber sogar auch mehr sein.

> Realistisch sind eher 25-28V, zumindest bei nennenswerter Last.

Da hast du recht, das war ziemlich blauäugig von mir da einfach
irgendwelchen Bastelanleitungen zu glauben, man könnte da 30 V
rausholen. Ist mir aber eigentlich auch nicht so wichtig, denke ich.

> Und JETZT kannst du nicht mehr sagen, die Forensuche sagt nichts zu
deinen Problemen!

Damit meinte ich vor allem die Sache mit der Schaltvorregelung. Dachte
aber, wenn ich schon dabei bin frag ich auch nochmal nach anderen
Sachen. Sorry, wenn das jetzt so ankommt, als würde ich gar nichts
vorher lesen und direkt bei allem nachfragen, das war nicht
beabsichtigt.

@ Helge A.
> Wenn du schon eine 723 - Schaltung hast, kannst du einen
> Schalt-Vorregler über die Ausgangsspannung mit ansteuern.
> Mindestspannung vom 723 ist 10V (9,5 nach Datenblatt). Das sollte sich
> mit einem Operationsverstärker und ein paar Widerständen bewerkstelligen
> lassen.

Das ist nicht so. Das wurde nie zu Ende gebaut und ich bin mir auch
nicht sicher, ob es jemals funktioniert hätte.
Die 10V Mindestspannung sind ein guter Punkt. Man müsste die Versorgung
des Linearreglers wohl möglichst vor dem Schaltregler abgreifen, damit
der immer genug "Saft" hat, selbst wenn man mit dem Schaltregler auf
z.B. 5 V runterregelt. Ist aber wie gesagt noch nicht wirklich
durchgeplant.

@Andrew:
Danke für deinen deutlichen Hinweis und den Link! ;-)
Den Trafo möchte ich allerdings ungern umwickeln, bzw. durch einen
anderen ersetzen. Das wär so ziemlich meine einzige Konstante bei dem
ganzen Projekt, glaub ich.


@ All:
Der Tenor ist klar angekommen: Eigentlich empfehlt ihr fast ausnahmslos
das direkt linear zu machen, wenn ich euch da mal richtig verstehe.
Wahrscheinlich mach ich das am Ende auch so und dazu gibts ja wirklich
genug Stoff hier im Forum bzw. sonst im Netz um das seriös zu planen.

Trotzdem freu ich mich natürlich über Hinweise und Erfahrungen darüber,
ob das im Prinzip (einigermaßen stabil) geht und wo die Fallstricke
liegen. Am liebsten natürlich von Projekten wo ihr (oder wer anderes)
selbst mal ähnliches probiert habt. Oder auch von Links auf Pläne die
sowas in der Art realisieren. Ob das für meinen Fall wirklich passt oder
nicht, ist ja eher irrelevant, darf auch gerne eine theoretische
Diskussion bleiben. ;-)

von Andrew T. (marsufant)


Bewertung
0 lesenswert
nicht lesenswert
S. E. schrieb:
>
> @Andrew:
> Danke für deinen deutlichen Hinweis und den Link! ;-)
> Den Trafo möchte ich allerdings ungern umwickeln, bzw. durch einen
> anderen ersetzen. Das wär so ziemlich meine einzige Konstante bei dem
> ganzen Projekt, glaub ich.


Da Du eh auf eine anderen Trafo gehen solltest (schreiben über das
"Warum" ja die anderne Vorposter): Ein geeigneter 2x18V / 4A Trafo ist
nicht soo teuer, und da Du dir bereits viel Mühe machst beim Vorplanen
-- sollte man diese "Konstante" Deiens Projektes  eher variable geslten
.-)

Will sagen: Einmal richtig eingekauft, und gut ist .

>
>
> @ All:
> Der Tenor ist klar angekommen: Eigentlich empfehlt ihr fast ausnahmslos
> das direkt linear zu machen, wenn ich euch da mal richtig verstehe.


Nun, vor allem das ausgangsspannungsabhängige "Umschalten" der
sekundärwicklung wäre eine  Überlegung wert.
Selber wickeln würde ich heute auch nicht mehr, die Fertigtrafos sind
sehr gut und preislich im Rahmen.

von Udo S. (urschmitt)


Bewertung
0 lesenswert
nicht lesenswert
S. E. schrieb:
> er Linearregler würde aufregeln, aber du würdest sagen, dass der
> Schaltregler nicht schnell genug nachregelt, um die nötige
> Regeldifferenz stabil halten zu können?

Nein!
Es geht darum: Wenn du dein Netzteil als Konstantstromquelle benutzt und
die Last kleiner wird (also der Lastwiderstand plötzlich größer) dann
muss das Netzteil um den Strom konstant zu halten die Spannung erhöhen.
Normalerweise schafft das eine Regelung innerhalb von Millisekunden.
Wenn du aber ein Vorregler dran hast oder eine Umschaltung der
Trafowicklungen, dann braucht das zumindest eine Halbwelle der 50Hz
Netzspannung um den Siebelko entsprechend auf die höhere Spannung
aufzuladen.

Wenn du mit dem Manko leben kannst daß ein Konstantstrombetrieb mit
schnell wechselnder Last nicht funktioniert, dann kannst du sowas
machen, ansonsten eher die volle Spannung an den Siebelko und höhere
Verlustleistung akzeptieren.

: Bearbeitet durch User
von MaWin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
S. E. schrieb:
> Könnte man das nicht mit großen Kondensatoren genug puffern

Nein, deshalb verwendete ich das Beispiel, daß das Nezteil den Strom
konstant halten soll, in dem es mit der Spannung rauf muss.

von S. E. (crayse)


Bewertung
0 lesenswert
nicht lesenswert
> Nein, deshalb verwendete ich das Beispiel, daß das Nezteil den Strom
> konstant halten soll, in dem es mit der Spannung rauf muss.

Ok, ja, das war mir schon klar. Das meinte ich mit:
> Mir ist klar, dass dann für den Fall, dass die Spannung
> plötzlich hochregeln muss, eine langsame Reaktionszeit zu erwarten ist.

Sorry, dass ich mich da missverständlich ausgedrückt hatte. Damit könnte
ich wie gesagt leben. Ich benutze mein Netzteil eigentlich eh nie als
Stromquelle. Insbesondere würde ich das wahrscheinlich nicht für so hohe
Ströme tun. Die Strombegrenzung ist dagegen etwas, was ich schon öfter
brauchen kann.

Für kleine Ströme, bzw. kurzzeitig auch für große, könnte man ja die
Vorregelung per Knopfdruck abschalten, oder so. Falls ich das wirklich
mal brauchen sollte.

von Ulrich (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Den Vorregler sollte man schon für den vollen Strom auslegen. Der Elko
zu Puffern muss auch nicht so groß sein - viel mehr als einige Periode
des Schaltreglers müssen es gar nicht sein. Um 3 A bei 1 V
Spannungsabfall für vielleicht 0.1 ms zu puffern braucht es nur 300 µF.
Deutlich mehr Kapazität hat da Eigentlich nur Nachteile, weil langsamer
reagiert werden kann und ggf. auch die Endstufentransistoren im Falle
eines Kurzschuss am Ausgang mehr Energie umsetzen müssen. gegen
Störungen vom Schaltregler ist ein LC Filter viel Effektiver als nur ein
großer ELko. Die Grundfrequenz des Schaltreglers sollte der Lineare Teil
noch ausregeln können.

Wenn man wollte könnte man ggf. auch der linearen Endstufe die
Möglichkeit geben kurzzeitig die volle Spannung zu nutzen, als eine Art
Überbrückung.

Die vom Vorregler reduzierte Spannung wird eigentlich nur für die
Endstufe gebraucht. Die eigentliche Regelschaltung kann auch gut mit den
vollen etwa 35 V laufen (ggf. mit Begrenzung der Spannung für den OP auf
z.B. 35 V). So verliert man nicht noch zusätzliche Spannung.

von ./. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Es gab hier auch mal eine Schaltung mit einem Thyristor(/Triac ?)
zum vorregeln. Das das dynamisch nicht gerade guenstig ist, wurde
ja schon diskutiert. Auf der anderen Seite braucht man dann
keinen extra Schaltregler der ja auch Probleme bereiten kann.

von Ulrich (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Früher hat man teils die Vorregelung mit Tyristoren gemacht. Allerdings
erzeugt das ziemliche Verzerrungen im Netz und belastet des Trafo und
die Elkos ggf. mehr. Auch da kann man ggf. Hochfrequente Störungen (beim
Zünden des Tyristors) bekommen, wenn auch mit anderer Frequenz bzw.
Zeitabhängigkeit. Beim echten Schaltregler könnte man ggf. bei kleiner
Spannung deutlich mehr Strom (etwa 6 A bei 12 V) heraus hohlen. Bei der
Tyristorschaltung müsste man erst klären ob man da die 3 A auch bei 12 V
noch bekommt, oder ggf. eine schwere 100 Hz Drossel braucht und dann die
25 V nicht mehr erreicht.

Bei einem Trafo mit Zwischenabgriff wäre ggf. eine Nutzung der 2.
kleineren Spannung schon ein Alternative. Davon hat der TO aber nichts
geschrieben.

Der Schaltregler kann ggf. auch ein ganz einfacher Typ mit definiertem
Ausgangsrippel sein. Der Linear-regler ist dabei eine eher gutmütige
Last, so dass die Stabilität des Schaltregler kein größeres Problem ist.
Die Entkopplung der Last vom Schaltregler ist durchaus auch eine
Motivation da noch den Linearregler zwischen zu haben.

von S. E. (crayse)


Bewertung
0 lesenswert
nicht lesenswert
@ Ulrich:
Danke für die Antworten und die guten Vorschläge.
Hast du sowas schonmal gemacht?

von Michael L. (michaelx)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
MaWin schrieb:
> 30V aus einem 24V Trafo holen zu wollen, und das auch noch bri 5V mehr
> Spannjngsverlust, ist allerdings sportlich, bzw. bedeutet dass du es nie
> nachgerechnet hast. Selbst ohne Vorregler bekommt ein LM723 da gerade
> 24V raus.

Hallo MaWin,

Entschuldigung (auch an den TO) wenn ich mich hier mal kurz anhänge. Ich
bin durch Zufall über diesen Artikel gestopltert:

http://www.mikrocontroller.net/articles/Projekt:_Labornetzteil#L.C3.A4ngsregler_40V_1A

Da wird genau so "sportlich" gerechnet, und ich hatte sofort starke

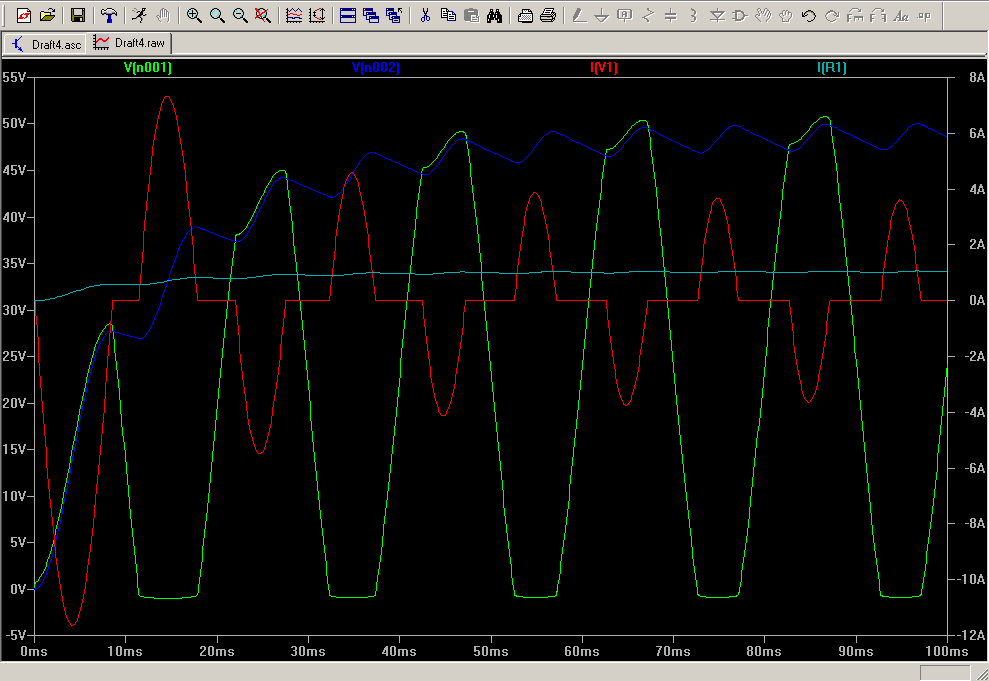

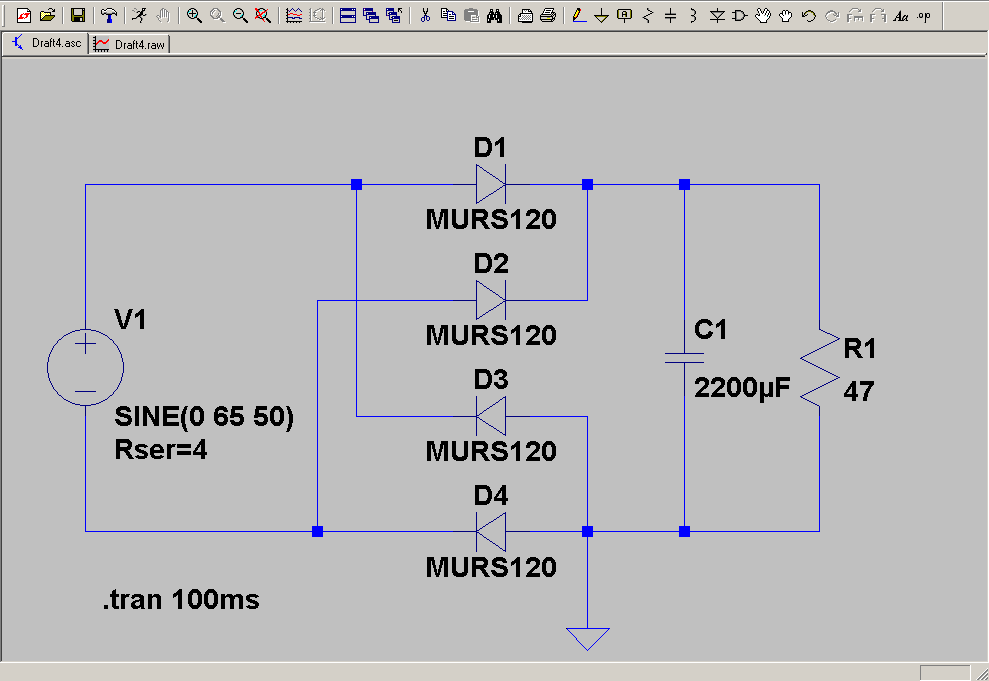

Zweifel. Meiner Meinung nach fehlt mindestens der Ri des Trafos, ich
habe es mal simuliert, und bin zu dem Ergebnis lt. Anlagen gekommen.
Leider bin ich nicht der Experte, um das abschließend zu beurteilen.

.-)

von Helge A. (besupreme)


Bewertung
0 lesenswert
nicht lesenswert
Ich vermute, daß 4 Ohm nur für einen recht kleinen Trafo gelten würden.
Das hat mir einmal für eine böse Überraschung gesorgt: Bei einem
12V/60VA Trafo und 10mF Elko sind mir schon Shottkies gestorben, die
nach Datenblatt 80A Spitzenstrom und 15A Dauerstrom leisten konnten.

Die Impedanz eies Trafos läßt sich ganz grob abschätzen über das
Verhältnis von Leerlaufspannung zur Spannung bei Nennlast.

von Michael L. (michaelx)


Bewertung
0 lesenswert
nicht lesenswert
Helge A. schrieb:
> Ich vermute, daß 4 Ohm nur für einen recht kleinen Trafo gelten würden.

Ich habe auch wenig Erfahrungen mit der Dimesionierung von Netzteilen
und Trafos, und keine eigenen Werte für Ri des Trafos. Die 4 Ohm habe
ich von

http://www.electronicdeveloper.de/SpannungTrafoBruecke2.aspx

Dagegen hat der "Held" dieses Artikels

http://www.mikrocontroller.net/articles/Projekt:_Labornetzteil#L.C3.A4ngsregler_40V_1A

mit NULL Ohm simuliert. Das hat mit jedenfalls sofort "weh" getan, das
konnte schon "vom Gefühl her" nicht richtig sein.

;-)

Edit: Wieso spricht 4 Ohm eher für einen recht kleinen Trafo? Muss der
Ri bei einem "großen" Trafo nicht eher kleiner als bei einem kleinen
Trafo sein, damit man die entsprechend große Leistung überhaupt aus dem
Trafo entnehmen kann!?

:-/

: Bearbeitet durch User
von Deneriel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
So, das Wochenende ist vorbei ;-)

@crayse:
Klassisch lineare Ausführung, weil die Verlustleistung sich bei deinen
angepeilten Werten in einem durchaus überschaubaren Rahmen bewegt. Für
den Normalfall am Basteltisch wirst du das Netzteil ohnehin eher
kurzzeitig voll belasten. Etwa für die Zeit in der deine Schaltung den
Magic Smoke raus lässt, oder um mal einen Motor anlaufen zu lassen,
einen Elko zu laden, usw.

Ich bin nunmal ein Anhänger des KISS-Prinzips. "Keep it stupid simple!"
Ein Vorregler erhöht die Komplexität des Ganzen, und stellt damit eine
weitere Fehlerquelle dar. Das Gleiche passiert auch wenn man einen µC
einbaut.
Wenn man den µC nicht nur für den Vorregler sondern auch noch als
Steuerung oder gar Regelelement für den Linarregler hernimmt, kann man
die Schaltung am Ausgang schon allein mit Programmierfehlern töten. Das
ist moderne Technik, denn vor 50 Jahren wäre das SO nicht möglich
gewesen.
Demnach: Da der Vorregler zur Beherrschung der Verlustleistung nicht
zwingend notwendig aber eine mögliche Fehlerursache ist: Lass ihn weg.

Wenn du auf einen Lüfter verzichten willst, gilt für den Kühler das
zweite Prinzip: Think big!
Oder anders gesagt: Wenn du etwas dadurch zum Funktionieren bringen
kannst, dass du es größer machst - bau's gleich größer!
Mit genügend Kühlfläche ist die Leistung deines Netzteiles durchaus
passiv weg zu bekommen. Zumal die 90W das Worst Case Szenario sind.

Oh, und gegen Digitalpotis habe ich eine Abneigung entwickelt. Die
sollen hier ständig zur Lösung von Problemen vergewaltigt werden die
eigentlich gar nicht existieren :-/ Ich kann auch nen simplen LM317
mittels Digitalpoti steuern - aber sinnvoll ist das nicht.

von GB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Schau mal in die Schaltpläne von delta Elektronika (z.B. hier):
http://ko4bb.com/manuals/index.php?dir=09)_Misc_Test_Equipment/Delta%20Elektronika
Die arbeiten schon seit ewigen Zeiten mit Vorregelung, und das rein
Analog.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
