Bauteile in LTSpice einbinden

Vitali schrieb:
> Ich finde auch keine verständliche Anleitung wie man die Teile in die
> Bibliothek einbinden kann
Vorneweg: hast du schon Spice-Modelle für diese Bauteile?

Google ????

http://rze-falbala.rz.e-technik.fh-kiel.de/komiue/LTSpice-Anleitung/LTspiceIV(Mai2010).pdf

Modell von TI herunterladen. snom165.zip

Entpacken -> LMC6484A.MOD

Datei mit Texteditror öffnen.

*//////////////////////////////////////////////////////////
*LMC6484A CMOS Quad OP-AMP MACRO-MODEL
*//////////////////////////////////////////////////////////
*
* connections:       non-inverting input
*                    |   inverting input
*                    |   |   positive power supply
*                    |   |   |   negative power supply
*                    |   |   |   |   output
*                    |   |   |   |   |
*                    |   |   |   |   |
.SUBCKT LMC6484A/NS  1   2  99  50  40


Glück gehabt. Die Pinreihenfolge +in -in V+ V- out stimmt mit der
Reihenfolge im Symbol opamp2 überein. Das nehmen wir dann auch.

Symbol opamp2 in den Schaltplan laden.
Den Text opamp2 durch den Namen des Subcircuits ersetzen. LMC6484A/NS

Eine SPICE-Direktive in den Schalplan einfügen um LTspice mitzuteilen wo
die Modelldatei liegt.

.lib LMC6484A.MOD

Die Modelldatei in das Schaltplanverzeichnis kopieren.

Fertig.

Gruß
Helmut

Hallo,
hast du meine Anleitung übersehen?
Helmut

Vitali schrieb:
> die gefundene Dateien wurden dann mit Adobe aufgemacht und in Editor
> kopiert...
> Dann habe ich die Datein mit Sternchen getrennt damit ich eine Übersicht
> habe(sonst ist das original ganz schön unübersichtlicht)

Warum Adobe?

Den zip-file herunterladen und speichern.
Dann mit Winzip oder 7z entpacken.

Lass bloß den Adobe weg!

Ich habe dein Symbol gerichtet. Studier das mal.
Nachteil deines Symbols: Es ist größer als das Opamp-Symbol von LTspice.
Beachte die Netlist order in den Pins (1 bis 5) und die Namen in den
Attributen.

> Wie kann man das Nachteil das mein Symbol grösser ist als Opamp-Symbol
von LTspice umgehen/anpassen?


Das Symbol im Schaltplan platzieren.

View -> SPICE netlist

Dann müssen diese zwei Zeilen in der Netzliste drin sein.

X1 N0xx N0xx N0xx N0xx N0xx LMC6484N/NS
...
.lib LMC6484N.txt


Diese zwei Dateien in den Ordner kopieren in dem der Schaltplan liegt.

Hallo Vitali,
vielleicht hilft Dir dies weiter:
[Beitrag "Re: Schaltung als Bauteil speichern"]
mfG Ottmar

> Gibt es noch eine Anleitung für einen MosfetTransistor(IRFP250)?

Ein Symbol nmos im Schaltplan platzieren.

Im Schaltplan am platzierten Symbol den Text nmos durch IRFP250
ersetzen.

Ctrl-rechte Maustaste auf das platzierte Symbol.
Prefix: MN durch X ersetzen.

OK

Im Schaltplan eine Spice-Direktive einfügen um die Datei einzubinden.

.lib Name_der_Modell_datei

Fertig.

Gruß
Helmut

Vitali schrieb:
> Gibt es noch eine Anleitung für einen MosfetTransistor(IRFP250)?
Probiers mal damit:
http://www.linear.com/solutions/1083

Mosfer mit Subcircuits
Mach es einfach so wie ich das gestern beschrieben habe. So macht das
jeder bei Mosfets die ein Subcircuit haben.

Vitali schrieb:
> leider habe ich keine englischkenntnisse....
Arbeite daran, denn Elektronik = Englisch. Oder hast du die letzten
Jahre mal ein deutsches Datenblatt gesehen?

> leider habe ich keine englischkenntnisse....
BTW: ich habe das Video sogar ganz ohne Ton verstanden.

1.
Du speicherst Modelldateinen immer in den Ordner in dem sich dein
Schaltplan befindet.

2.
Schaltplane speichert man nie unter C:\Programme..\.. weil dieser Ordenr
dem Bestriebssystem gehört.

3.
Dein Subcircuit Modelll heißt irfp250n. Deshalb muss das im Schaltplan
IRFP250N heißen.

4.
Außerdem hast du nicht geschrieben, dass du den prefix auf X gestzt
hast.
Ctrl-rechte-Maustaste auf das nmos Symbol im Schaltplan. Da geht dann
ein Dialogfenster mit allen Attributen auf.
Prefix:X

5.
Lies doch meine Anleitung zwei Messages davor.

6.
Mach das jetzt so wie ich es dir gesagt habe un es wird immer
funktionieren.
Ansonsten gilt noch der Spruch: "Wenn dich die bösen Buben locken, so
folge denen nicht ..."

Helmut S. schrieb:
> 6.
> Mach das jetzt so wie ich es dir gesagt habe un es wird immer
> funktionieren.
> Ansonsten gilt noch der Spruch: "Wenn dich die bösen Buben locken, so
> folge denen nicht ..."
Na toll. Wie soll ich das jetzt verstehen?

Mal abgesehen davon, dass ich keinen auf irgendeine Weise zu "locken"
versucht habe, bezieht sich mein Link auf eine Anleitung von Linear
Technologies. Und welche Firma war es denn nochmal, die das LT-Spice zur
freien Verfügung bereitgestellt hat?

Übrigens: hast du dir das Video angesehen?

Du hast die Modelldatei deines Opamps "versemmelt".


*
Fp=600 KHz, Fz= 1.4MHz

Das muss ein Kommentar werden. Dazu den * an den Zeilenanfang setzen.

* Fp=600 KHz, Fz= 1.4MHz


Ganz am Anfang gibt es nochmals so ein Nicht-Kommentar bei dir.

 CAUTION:  SET .OPTIONS GMIN=1E-16 TO CORRECTLY MODEL INPUT BIAS
CURRENT.

-->

* CAUTION:  SET .OPTIONS GMIN=1E-16 TO CORRECTLY MODEL INPUT BIAS
CURRENT.



Ich habe dir doch gesagt du sollst den Modellfile von TI herunterladen.
Den findest du unter Tools und Software auf dieser Seite.

http://www.ti.com/product/lmc6484

Den zip-file habe ich dir jetzt mal angehängt. Wenn man den entpackt
bekommt man LMC6484A.MOD . Diese Datei nimmst du als Modell und zwar
genau mit dem Namen. Dazu musst du halt in deinem Symbol diesen Namen
eintragen.

Gruß
Helmut

Hallo Lothar,

> Na toll. Wie soll ich das jetzt verstehen?

Das war jetzt nicht auf dich gemünzt.

Es geht mir darum, dass manche empfehlen die eigenen Symbole oder
Modelle in das Installationsverzeichnis zu kopieren. Das ist aber eine
schlechte Idee, denn irgendwann will man seine Schaltungen auch anderen
geben. Die freuen sich dann gar nicht, wenn die für jeden Schaltplan
irgend etwas in das Installationsverzeichnis kopieren sollen.
Eigene und "third party" Modelle sollten in das Verzeichnis des
Schaltplanes kopiert werden der diese benötigt.



> Übrigens: hast du dir das Video angesehen?

http://www.linear.com/solutions/1083

Hab ihn mir jetzt angesehen. Bei dem Thema "Autogenerated Symbol" haben
sie 2 wichtige Dinge unterschlagen.
1. Normale Windows7/8 Benutzer müssen LTspice extra als Administrator
starten da sie sonst keine Schreibrechte in den Ordner "Autogenerated"
habe.
2. Im "Autogenerated" Modell steht ein absoluter Pfad. Das bedeutet,
dass der Schaltplan nicht direkt portabel ist. Das ist ganz schlecht.

Richtiges Vorgehen:
Auch "Auto Generated" Symbole in den Ordner Schaltplanes kopieren und
den absoluten Pfad in den Attributen durch den reinen Filenamen
ersetzen.


Gruß
Helmut

Hallo,

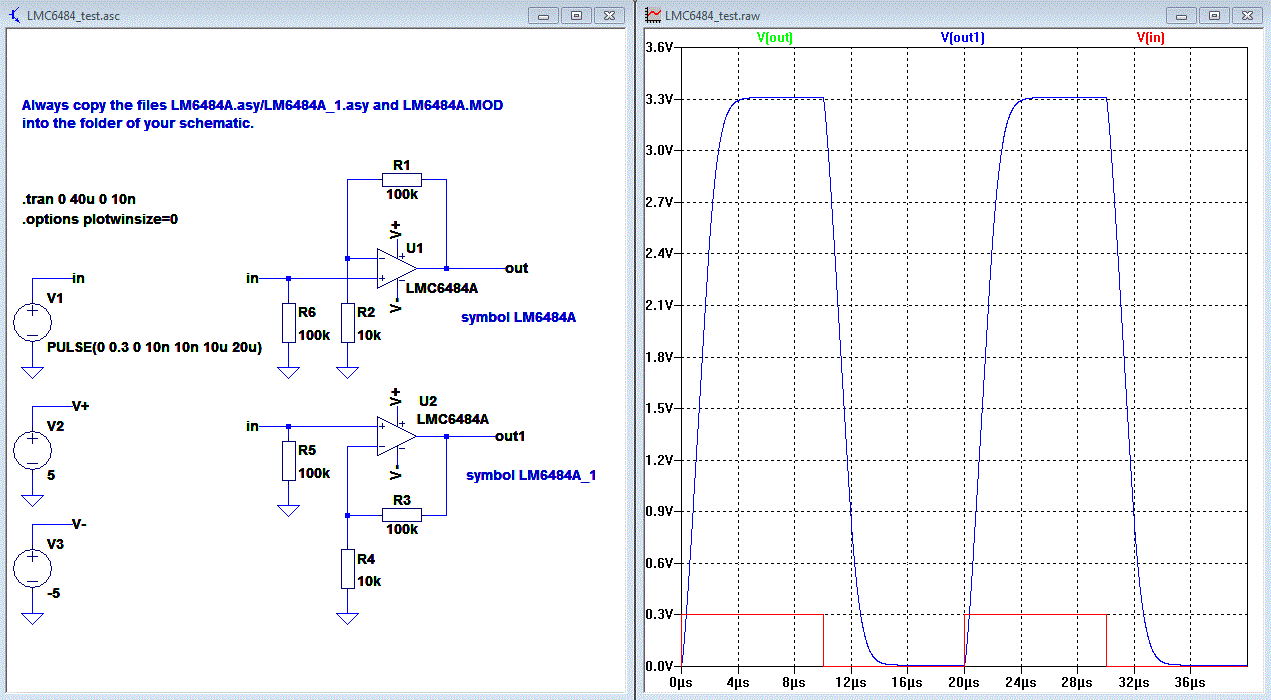

zum Abschluss noch ein Beispiel mit neuen Symbolen für den LMC6484A. Die
Symbole passen in der Größe zu den Standard-Symbolen in LTspice.
Tipp: Das Symbol "opamp2.asy" eignet sich gut als Startbasis für
spezifische Opamp-Modelle. Bei dem LMC6484A-Modell hätte man auch direkt
das "opamp2" Symbol nehmen können. Da hätte man dann nur noch ein .lib
filename für das Subcircuit gebraucht.

Gruß
Helmut

PS: Dieses Beispiel(zip-file) werde ich auch in die LTspice Yahoo group
unter Files>Lib speichern.
https://groups.yahoo.com/neo/groups/LTspice/files/%20Lib/

Hallo, guten Tag.

Gibt es auch Gatterbausteine Und, Or, Nand usw hier in Spice ?
Oder ein Rambaustein den man befüllen kann ?

Danke.
GRuss
