Forum: Analoge Elektronik und Schaltungstechnik SUBCKT in LTspice einbinden.


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Robert M. (andro86)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Morgen zusammen.

Nach einem Tutorial
(https://home.zhaw.ch/~hhrt/LTspice/LTSpice%20Tutorial%202.pdf) habe ich
den lm336 als neues Bauteil angelegt und die entsprechende Directive
(.SUBCKT...) im Texteditor verfasst und im selben Verzeichnis wie die
asy. und die asc. Datei gespeichert. Im lm336.asy über
<<Edit>><<Attributes>><<Edit Attributes>><<ModeFile lm336.txt>> habe ich
die Directive eingebunden und es hat alles wunderbar funktioniert.

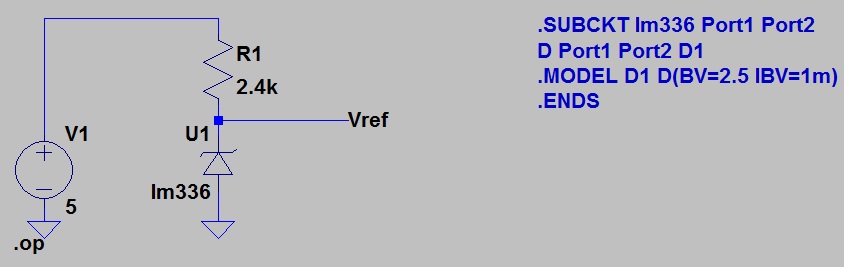

Doch nun möchte ich es so haben wie im angehängtem Bild, sprich ich will
die Directive direkt neben meiner Schaltung haben und nicht im
Texteditor, so dass ich die Parameter direkt in der asc. Datei ändern
kann. Könnt ihr mir sagen was ich dafür tun muss?
Ich bin über jede Hilfe dankbar.

: Bearbeitet durch User
von J. T. (chaoskind)


Bewertung
0 lesenswert
nicht lesenswert
Wenn du "s" drückst, öffnet sich ein Fenster, indem du sogenannte
Spicedirektiven eingeben kannst. Diese stehen auf dem Bildschirm und sie
werden mit einem anführenden Punkt eingeleitet.

von Robert M. (andro86)


Bewertung
0 lesenswert
nicht lesenswert
So habe ich es auch gemacht, doch wenn ich jetzt auf Simulation gehe
kriege ich als Fehlermeldung :" Unknown subcircuit called in: xu10 vref
lm336 lm336".

Von daher muss man bestimmt noch mehr machen, als die Directive einfach
nur ins Directive Fenster zu schreiben.

von Lukas (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Normal geht es so. Anscheinend hast du etwas an LTSpice
kaputtkonfiguriert.
Mach eine Neuinstallation, dann wird es funktionieren.

von Robert M. (andro86)


Bewertung
0 lesenswert
nicht lesenswert
Lukas schrieb:
> Normal geht es so. Anscheinend hast du etwas an LTSpice
> kaputtkonfiguriert.
> Mach eine Neuinstallation, dann wird es funktionieren.

Ich habe nicht daran rumkonfiguriert. Kann das Problem auch davon
kommen, dass ich an diesem Rechner keine Administratorrechte besitze?

von Lukas (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Meine Glaskugel ist gerade zur Wartung.

Warum tust du nicht einfach, was wir dir vorschlagen? Möchtest du dein
Modell zum Laufen kriegen, oder möchtest du eine Doktorarbeit über
mögliche Fehlerquellen einer Spicesimulation schreiben?

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Hänge mal deine Dateien an.
Ich richte es dir sofort.
Helmut

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Ich habe gerade mal recherchiert. Nimm den LT1009 als Ersatz in deiner
Schaltung wenn es "nur" um ein Modell geht. Der wird direkt als Ersatz
für den LM136 beworben und scheint laut Schaltplan im Datenblatt sogar
auf Transistorebene identisch zu sein
Gruß
Helmut

: Bearbeitet durch User
von Smartie (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Subcircuits müssen im Prefix mit X anfangen.

Ctrl und rechte Maustaste auf Bauteil und bei Prefix ein X vor die
Bauteilbezeichnung.

Dann gehts.
