Was ist das für ein Trafo?

[Sonja (Gast)]

Hallo,

ich hatte letzte Woche mit einer Schaltung (DC/DC-Wandler mit Trafo)
zutun.

Ich habe so eine Art Trafo bisher noch nicht gesehen. Kann mir eventuell
jemand sagen, was das für ein Trafo ist und eventuell etwas die Funktion
erläutern?

Ich habe leider keine Bilder dazu und auf dem Trafo stand auch nichts.

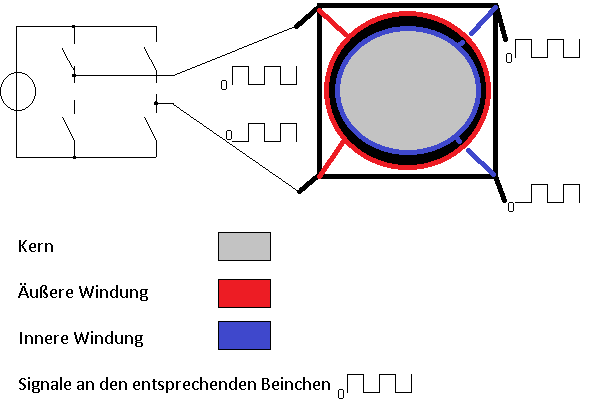

Den Primärseitigen aufbei habe ich in der "Draufsicht" gezeichnet und
die entsprechenden Signale, die ich an den Beinchen gemessen hatte,
angedeutet.

Es sieht so aus, wie der gesuchte Trafo in dem unten verlinkten Thread,
nur das meiner jeweils 2 Beinchen pro Seite hatte.

Es hat jeweils 2 Wicklungen, eine innere, dessen enden mit der
Sekundärseite verbunden sind und eine äußere, dessen enden mit der
Primärseite verbunden sind.
Auf der Sekundärseite folgt ein Gleichrichter.

Beitrag "Was ist das für ein Trafo?"

thx

[Sonja (Gast)]

Zusatz: Das schwarze, zwischen der äußeren und inneren Wicklung ist die
Isolierung.

[Rudi Radlos (Gast)]

Sonja schrieb:
> eine Art Trafo

Nennt sich Schalenkern? Vergleiche mit Wiki-Bild
https://de.wikipedia.org/wiki/%C3%9Cbertrager#Bauformen

[Sonja (Gast)]

Rudi Radlos schrieb:
> Sonja schrieb:
>> eine Art Trafo
>
> Nennt sich Schalenkern? Vergleiche mit Wiki-Bild
> https://de.wikipedia.org/wiki/%C3%9Cbertrager#Bauformen

Stimmt, so sah der kern aus:

https://www.google.com/search?q=schalenkern+trafo&biw=1366&bih=659&source=lnms&tbm=isch&sa=X&ved=0CAYQ_AUoAWoVChMIzbiW7_GcyQIVyJsOCh0tqgW3#imgrc=6UTgfA1H3_DajM%3A

Gibt es da Unterschiede zu einem herkömmlichen Trafo?

[Harald W. (wilhelms)]

Sonja schrieb:

> Gibt es da Unterschiede zu einem herkömmlichen Trafo?

Solche Trafos sind nur für hohe Frequenzen, so wie man sie
bei Schaltnetzteilen hat, zu gebrauchen.
