Hallo, ich habe mir mal ein Simulationsprogramm EveryCircuit angeschaut. Dieses läuft sofort auf Chrome: http://everycircuit.com/app/ Jetzt meine Frage: Wenn ich in EveryCircuit ein MOSFET hinzufüge, dann gibt es folgende einstellbare Parameter: Name: möglicher Wert: Width 1 µm Length 200 nm KP 118 µA/V² VTO 430 mV Lambda 60 m1/V Leider finde ich nirgendswo eine Erklärung. Was bedeuten die alle ? Wenn ich z.B. IRLZ44N habe, welche Werte muss ich da eingeben. Dass man die Werte einfach so aus dem Datasheet abtippen kann sieht das danach nicht so aus...?
Quelle: Seite 199, http://users.ece.gatech.edu/~rincon/classes/pspicerf.pdf Sperrbereich Vgs < Vto Idrain = 0 Übergangsbereich, gekrümmter Verlauf von Idrain(Vds) für Vgs=konstant Vds < Vgs-Vto Idrain = (W/L)·(KP/2)·(1+LAMBDA·Vds)·Vds·(2·(Vgs-Vto)-Vds) Sättigung, flacher Verlauf von Idrain(Vds) für Vgs=konstant 0 < Vgs-Vto <Vds Idrain = (W/L)*(KP/2)*(1+LAMBDA·Vds)*(Vgs-Vto)^2 Vor allem die letzte Formel kannst du nehmen um für konstantes Vds und variablem Vgs die Kennlinie Idrain(Vgs) anzunähern. Das V entspricht dem U in der deutschen Literatur.
:
Bearbeitet durch User
Helmut v. schrieb: > Leider finde ich nirgendswo eine Erklärung. Was bedeuten die alle ? So'n Dreck. Nimm ein anderes Programm.
werde leider nicht schlau draus Ist Vdss dasselbe wie Vds ? Ist Vgs(th) dasselbe wie Vgs ? W und L stehen für Width und Lenght ? Wo bekomm ich Werte wie LAMBDA und KP her? Ich dachte EveryCircuit ist für Anfänger konzipiert? Also genau so idiotisch wie Platzprobleme in diesem Programm ? In www.falstad.com/circuit muss ich nur Threshold Voltage eingeben, das wäre glaube ich aus dem Datenblatt Vgs(th)
IRLZ34 Hier ist Datenblatt lesen, rechnen und schätzen gefragt. Width 10000 µm Length 200 nm KP 118 µA/V² VTO 1500 mV Lambda 10 m1/V Warum nimmst du eigentlch nicht LTspice auf dem PC wie alle anderen?
Man sieht halt nicht sofort auf dem ersten Blick wie Strom fliesst. Intuitiv gesehen sind EveryCircuit und falstad.com/circuit besser. Nur fehlt bei denen die Voreinstellungen für bekannte elektronische Bauteile. Gibt es kein Programm welches LTSpice interaktiver macht ?
:
Bearbeitet durch User
Helmut v. schrieb: > Jetzt meine Frage: Wenn ich in EveryCircuit ein MOSFET hinzufüge, dann > gibt es folgende einstellbare Parameter: > > Name: möglicher Wert: > > Width 1 µm > Length 200 nm > KP 118 µA/V² > VTO 430 mV > Lambda 60 m1/V > > Leider finde ich nirgendswo eine Erklärung. Was bedeuten die alle ? > > Wenn ich z.B. IRLZ44N habe, welche Werte muss ich da eingeben. Dass man > die Werte einfach so aus dem Datasheet abtippen kann sieht das danach > nicht so aus...? Width und length ist die tatsächliche Länge/Breite des Transistors. Kp ist ein Prozesssfaktor, der z.B von der Oxiddicke des Gates abhängt. VTO ist die Threshold voltage (vth oder Vgs(vth)->Gate source genau auf Threshold, alles das gleiche im Prinzip) Lambda ist auch ein Prozessfaktor der dir die Stärke der Kanallängenmodulation bestimmt. Das Modell zur Berechnung (jemand anderes hat oben schon die Formeln gepostet) sind die "Shichman Hodges Equations" Das Problem ist dass das sehr einfache Formeln sind, die überschlagsmäßig stimmen, aber nicht im Detail. Dadurch kannst du die Werte so wie Helmut zwar gemacht hat irgendwie rausrechnen, hast dann aber auch nur irgendein Modell, das niemals das Verhalten deines Transistors widerspiegelt. Schon mal deshalb weil die Parameter alle sehr stark schwanken (schau dir nur mal die Threshold Voltage bei dem dir genannten Transistor an!) Um einen Transistor im Detail zu simulieren brauchst du sehr viel mehr Parameter und aufwändigere Modelle, und viele Daten/Prozessparameter an die du normalerweise niemals so rankommen wirst. Wenn du zB mit LtSpice einen speziellen Transistor simulierst, musst du davon ausgehen dass die Parameter stimmen, richtig ändern bzw von einem gekauften Transistor/Datenblatt ein --funktionierendes-- Modell zu erstellen ist meiner Meinung nach als "Laie" unmöglich. Helmut v. schrieb: > Gibt es kein Programm welches LTSpice interaktiver macht ? Multisim von National Instruments ist das was du suchst. Ist nur nicht gratis. Evtl gibts eine Testversion, keine Ahnung.
ok, danke für den Tipp mit Multisim. Kann man denn in diesem Programm so wie in EveryCircuit an jeder Leitung automatisch Ampere und Volt anzeigen lassen? Zwar kann man in Multisim einen Multimeter oder Amperemeter anschließen, aber da wären dann wieder mehr Mausklicks erforderlich. Was eigentlich auch so akzeptabel wäre.
:
Bearbeitet durch User
Kann man denn eigentlich auch simulieren, ob Bauteile durchbrennen würden? Oder wie Wärmeentwicklung ist ?

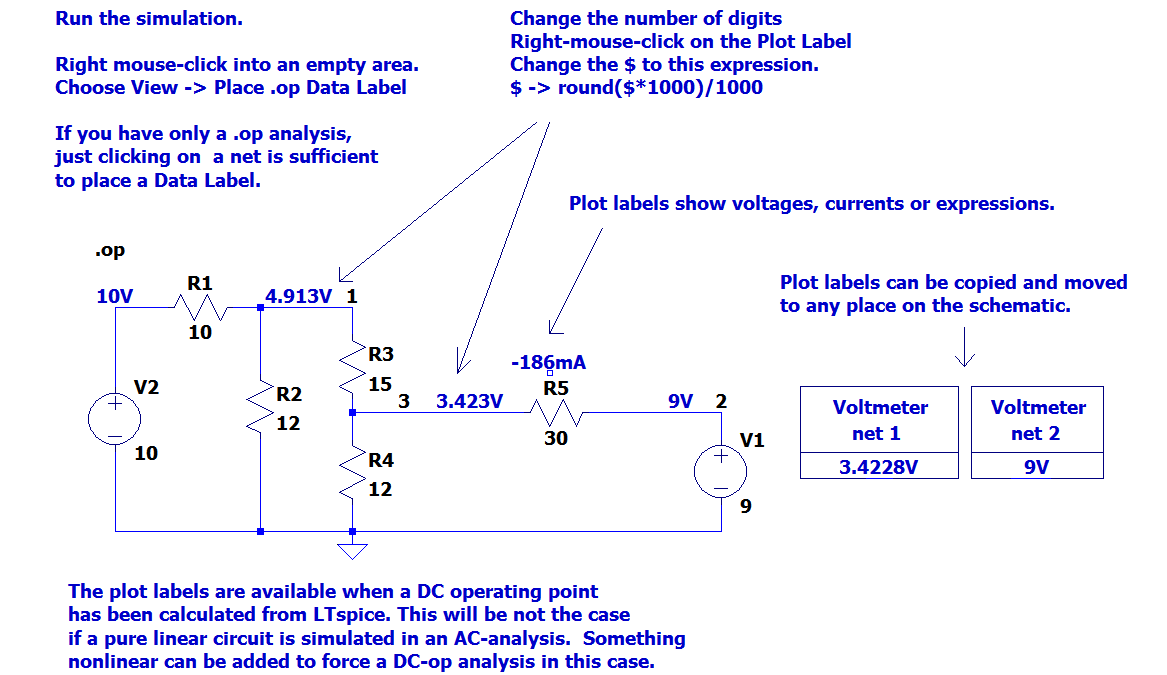

Hier mal ein Beispiel für die Darstellung des Arbeitspunktes in LTspice. Rechtsklick im leeren Breich des Schaltplanes. View -> Place .op Data Labels
Helmut v. schrieb: > Kann man denn eigentlich auch simulieren, ob Bauteile durchbrennen > würden? Oder wie Wärmeentwicklung ist ? Jepp, das hab ich mir immer gewünscht. Da wo ein Bauteil hochgeht, bleibt ein Brandfleck im Bildschirm. Und das Teil ist danach KAPUTT!
> oder wie Wärmeentwicklung ist?
In LTspice kann man Formeln plotten, z. B. die Formel für die
Verlustleistung eines Bauteils.
Speziell zum Plotten der Leistung gibt es eine Probe.
Alt-Taste halten und dann mit der linken Maustaste auf ein Bauteil
klicken.
:
Bearbeitet durch User
