Hallo liebe Forenmitglieder,

ich habe mal eine prinzipielle Frage, die sich examplarisch an der im
Betreff genannten Relaiskarte veranschaulichen läßt.

http://www.pollin.de/shop/dt/NjI3OTgxOTk-/Baueleme...

Die Karte ist laut Shop bis 30 Volt ausgelegt. Der schaltplan zeigt, daß
die Ein- und Ausgänge nicht nur über die Relais, sonder zusäzlich noch
über Optokoppler getrennt sind. Die Relais selber sind auch für
Netzspannung geeignet. Da stellt sich mir die Frage warum diese (oder
auch andere Relaiskarten) (angeblich) nicht für Netzspannung geeignet
sein sollen. Kennt jemand diese Karten?

Bitte keine Pauschalantworten der Art "Ist doch eh alles nur
Billigschrott". Es geht mir auch nicht darum etwas möglichst billig zu
kaufen / bauen, sondern darum das ursächliche Problem zu erkennen.

Der Schaltplan und Aufbau scheint sauber und die Relais ausreichend
Spannungsfest. So gesehen ist ein technisches Argument nicht
offensichtlich. Daher habe ich folgende 3 Erklärungsansätze in der
Reihenfolge wie ich sie zuerst vermute.

1. Man gibt das Bauteil nur für Kleinspannungen frei um es nicht für
Netzspannung testen / prüfen lassen zu müssen (rechtliche
Einschränkung).

2. Das Layout auf der Unterseite hält eventuell nicht die für
Netzspannung vorgeschriebenen Abstände ein (technische Einschränkung).

3. Das Platinenmaterial ist für diesen Zweck ungeeignet (technische
Einschränkung).

Kann da jemand für mehr Klarheit sorgen?

viele Grüße

Carsten

Autor: Spannungsteiler (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Bitte keine Pauschalantworten der Art "Ist doch eh alles nur
> Billigschrott". Es geht mir auch nicht darum etwas möglichst billig zu
> kaufen / bauen, sondern darum das ursächliche Problem zu erkennen.

Bei 230V AC Schaltkontakten kommt es noch drauf an, welche Last
diese Kontakte schalten müssen. zB. 10A Belastung wirkt unterschiedlich
auf die Kontakte, wenn man Ohmischen Last schaltet, und wenn
Kapazitive, oder Induktive Laste geschaltet werden.

Der "Hobbyst" macht oft den Fehler, die Lastarten unbeachtet zu lassen.
In der Folge rauchen mal schnell die Relaiskontakte ab, der Hobbyst
fast die Schlussfolgerung; "Billigsch...." zu Unrecht.

In der Regel muss man um geeignete Kontakt-Schutzbeschaltungen sorgen
damit diese lange Lebensdauer haben ;

Dazu findet man eine ausführliche Beschreibung hier;

https://www.phoenixcontact.com/assets/downloads_ed...

Zur Pollin Relaisboard; Deine Annahme, dass es um eine solide Karte
handelt, kann ich bestätigen. Seit Jahren verwende ich für
uC-Schaltungen,
um Aktoren zu schalten, erfolgreich diese Karten! Keine ist bisher
kaputtgegangen. Die höchste Belastungen liegen bei 6A (Motorantrieb)
natütlich mit Kontakt-Schutz an jedem Relais, die ich extra anbringen
muß!

Autor: Spannungsteiler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es past zum Thema;
Relais-Schutzschaltungen;

http://forum.arduino.cc/index.php?topic=179183.0

:-)

Autor: Oliver S. (phetty)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Direkt aus Fernost gibts die Karte für weniger und der Asiate an sich
hat auch weniger bedenken, damit 230V zu schalten.

http://www.aliexpress.com/item/5V-10A-8-Channel-Re...

Autor: Alex S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm, hätte man den LEDs nicht wenigstens eine antiparallele Schutzdiode
spendieren können?
Und 1 Ohm Basiswiderstand für den (2SC?)8050 sind auch bisschen mutig.
Naja, vielleicht gibt der Optokoppler auch nicht mehr als 10 mA her bei
Vollaussteuerung.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

die 1R sollten wohl eher 1k heißen und wozu eine Schutzdiode?
5V hält die Reihenschaltung auch in Sperrrichtung aus.
Der einzige Vorteil des Optokopplers ist ohnehin nur eine zusätzliche
Entkopplung der Relaisspannungen von der Logik. Das gilt aber auch nur,
wenn die Relaisspannung aus einer gerennten Spannungsquelle stammt.
Wenn die 5V auch die Ansteuerschaltung versorgt sind die Koppler
genaugenommen überflüssig.

Ein Bild der Unterseite habe ich nicht gefunden, dann hätte man sehen
können, ob man da 230V an die Relaiskontakte legen kann wegen
Kriechstrecken usw.

Gruß aus Berlin
Michael

Autor: Georg (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Michael U. schrieb:
> dann hätte man sehen
> können, ob man da 230V an die Relaiskontakte legen kann wegen
> Kriechstrecken usw.

Das interessiert in China niemanden und hier auch nicht allzuviele. No
Risk no Fun, und VDE ist sowieso nur eine Verschwörung von denen da oben
zur Einschränkung der persönlichen Freiheit.

Georg

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Georg

Doch, genau das ist einer der entscheidenen Fragen!

@ Spannungsteiler

Danke für deine Erfahrungen. In meinem Fall suche ich auch gerade etwas
für die Ansteuerug von Aktoren (Stellmotoren, induktiv aber mit wenigen
Watt). Dabei kam diese Prinzipfrage auf, da ich kein Ausschlußkriterium
für 230 Volt erkennen konnte. Manchmal zweifelt man ja ob man nicht
etwas übersehen hat.

Für mich sieht das Teil vom Aufbau und den Abmessungen so aus, als wäre
es für den Einbau in Hutschienen-Gehäuse mit 4-TE Breite gemacht, z.B.

http://www.pollin.de/shop/dt/NzE4OTM1OTk-/Baueleme...

oder

http://www.pollin.de/shop/dt/MzU4OTM1OTk-/Baueleme...

Daher wunderte mich auch die Einschränkung auf Kleinspannung trotz der
Relais für 250 Volt Wechselspannung.

: Bearbeitet durch User
Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Relais bieten keine sichere Netztrennung, sondern nur
Basisisolation.

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du das ein wenig weiter erläutern?

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beziehst du dich da auf die Isolationsspannung coil & contact? Oder
meinst du den Isolationswiderstand zwischen den Ausgangskontakten?

: Bearbeitet durch User
Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Da stellt sich mir die Frage warum diese (oder
> auch andere Relaiskarten) (angeblich) nicht für Netzspannung geeignet
> sein sollen. Kennt jemand diese Karten?

Kein ausreichender Abstand zwischen Spule und Kontakt für SELV
Isolation.

Dazu muss so ein Relais mindestens 2500V, im Schaltschrank gar 4500V
überstehen, die verwendeten halten bloss 1500V aus und der Abstand der
Lötpunkte auf der Leiterplatte ist auch nicht die benötigten 8mm oder
5mm (je nach Verschmutzungsklasse).

hinz schrieb:
> Die Relais bieten keine sichere Netztrennung, sondern nur
> Basisisolation

So ist es.

Carsten R. schrieb:
> 2. Das Layout auf der Unterseite hält eventuell nicht die für
> Netzspannung vorgeschriebenen Abstände ein (technische Einschränkung).

Ja.

> 3. Das Platinenmaterial ist für diesen Zweck ungeeignet (technische
> Einschränkung).

Nö. Obwohl: Der Hersteller der Platine müsste UL zertifiziert sein

Carsten R. schrieb:
> Der Schaltplan und Aufbau scheint sauber

Nö. Völlig vermurkst durch die doppelte Trennung.

> und die Relais ausreichend Spannungsfest.

Nö, nur 1500 statt zumindest 2500 notwendige Insolationsspannung.

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank, nun wird einiges klarer.

MaWin schrieb:
> Carsten R. schrieb:
>> 2. Das Layout auf der Unterseite hält eventuell nicht die für
>> Netzspannung vorgeschriebenen Abstände ein (technische Einschränkung).
>
> Ja.

Da es eine Hypothese und somit eine indirekte Frage war, schließe ich
aus deinem "Ja", daß du ddas Layout auf der Rückseite der Platine
kennst.

Ich nehme an die Isolation durch die Optokppler (5000 Volt) zählt nicht,
da nur die Ansteuerung der Relais isoliert wird, nicht jedoch die
Versorgung. Dann sollte das doch gehen, wenn die Versorgung separat
erfolgt und das Layout die Steuerleitungen mit ausreichendem Abstand an
den kritischen Komponenten vorbeiführt.

Das wäre zwar ein wenig gemurkst mit ein paar wenn und aber, mir geht es
aber nicht darum es so zu bauen, sondern die richtigen Schlüsse zu
ziehen um am Aufbau der Module zu erkennen ob es "Chinaschrott" oder
"netztauglich" ist um dann die richtige Wahl zu treffen. Allzuoft stimmt
das was drauf steht nicht mit der Realität überein.

Wären demnach folgende Ansätze ok?
Ausreichende Kriechstrecken im Layout werden vorausgesetzt.

1. Es werden Relais mit besserer Isolationsspannung verwendet.

2. Das Modul hat eine eigene Spannungsversorgung und die Steuerleitungen
zu den Optokopplern haben eien ausreichendem Abstand zu allen anderen
Leitungen.

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MaWin schrieb:
>> und die Relais ausreichend Spannungsfest.
>
> Nö, nur 1500 statt zumindest 2500 notwendige Insolationsspannung.

Ok, da habe ich mich wohl unklar ausgedrückt. Ich meine ausreichend
spannungsfest um Netzspannung zu schalten.

Du beziehst dich aber darauf, daß die Isolationsspannung nicht ausreicht
um den Kleinspannungsbereich und vor allem den Nutzer zu schützen und
somit weitere Maßnahmen erforderlich wären.

: Bearbeitet durch User
Autor: Spannungsteiler (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Du beziehst dich aber darauf, daß die Isolationsspannung nicht ausreicht
> um den Kleinspannungsbereich und vor allem den Nutzer zu schützen und
> somit weitere Maßnahmen erforderlich wären.

Nun, diese weitere Maßnahmen sind von Dir schon genannt worden.
1- gegen Schaltkontakt-kriechspannungen auf der Platine zusätzliche
   Lack-Isolationsschichten anzubringen.
2- Separate, vom uC unabhängige Stromversorgung.
3- Einbau in eine Isolationsgehäuse
(4) Die Ansteuerung ist bereits durch Optokoppler galvanisch Isoliert.

Die Verwendete Relais sind schon 230V Tauglich, allerdings, wie schon
oben genannt, 1500V statt 2500V.
Siehe Datenblatt.....

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Optokppler (5000 Volt)

Nicht so wie die eingebaut sind.

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Spannungsteiler schrieb:
> 2- Separate, vom uC unabhängige Stromversorgung.
> 3- Einbau in eine Isolationsgehäuse
> (4) Die Ansteuerung ist bereits durch Optokoppler galvanisch Isoliert.

Hallo,

Punkt 2 und 4 sind sinnlos: am Pfostensteckverbinder beträgt der Abstand
weniger als 1 mm.

Die Relais sind "weiße Ware Relais" (also nur Basis-Isolierung).
Der Pin-Abstand zwischen Spule und Schaltkontakt sind zu gering.
(insbesonders wenn tatsächlich Leiterbahnbreiten für 10A vorhanden sein
sollten).

Gruß Anja

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Spannungsteiler schrieb:
> (4) Die Ansteuerung ist bereits durch Optokoppler galvanisch Isoliert.

Das dürfte ein Irrtum sein. Die sind vom Gehäuse her garnicht
ausreichend getrennt, und so wie die Platine aufgebaut ist, laufen da
auch sicher noch Leiterbahnen durch, so dass der Abstand Netz -
Niederspannung keinesfalls eingehalten wird.

Es ist weise von Pollin, 230V garnicht zu erwähnen, so muss er für die
(missbräuchliche) Verwendung am 230V-Netz nicht haften. Natürlich wird
das trotzdem praktiziert.

Georg

Autor: _Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>1- gegen Schaltkontakt-kriechspannungen auf der Platine zusätzliche
>   Lack-Isolationsschichten anzubringen.

Vergiss es, das haut dir der TÜV bei einer Prüfung um die Ohren, und
schließlich wollen wir auch die Dinge daheim sicher bauen.

Warum nimmst du nicht die Finder Relais mit Sockel (gibt es auch bei
Pollin) und steuerst diese mit 24V und einem ULN2003 an, fertig ist die
Laube.


mfg
Gast

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich sehe da auch eine Masse(?) Fläche, die direkt unter die Klemmleisten
der Relaiskontakte geführt wird. Das sieht nicht gut aus für 230V.

Autor: Hubert G. (hubertg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn das ganze Berührungssicher verbaut wird, sind doch die Abstände nur
für den Hersteller wegen Gewährleistung interessant da ein
Spannungsüberschlag die Elektronik zerstören kann. Ansonst dürften sehr
viele Geräte nicht auf dem Markt sein.
Wenn du es für dich selbst oder jemand anderen machst, bist du ohnehin
verantwortlich, egal was auf der Platine oder sonstwo drauf steht. Wenn
du die Platine irgendwo einbaust und durch einen Spannungsüberschlag
kommt jemand, oder etwas, zu Schaden, bist du verantwortlich.

Autor: Georg (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Matthias S. schrieb:
> Das sieht nicht gut aus für 230V

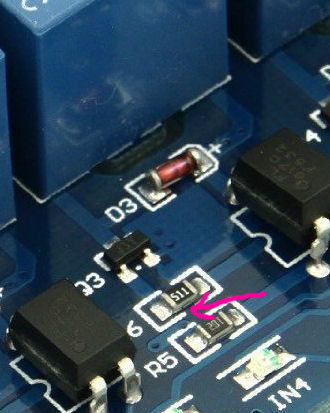

Das sieht noch viel schlimmer aus, an der angezeichneten Stelle ist der
Abstand zwischen 230V-Netz und dem Prozessorinterface weniger als 1mm,
anstatt 8mm wie vorgeschrieben. Wird aber für 230V verkauft.

Georg

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:

> Die Relais selber sind auch für
> Netzspannung geeignet. Da stellt sich mir die Frage warum diese (oder
> auch andere Relaiskarten) (angeblich) nicht für Netzspannung geeignet
> sein sollen.

Diese Relais werden von verschiedenen Herstellern angeboten und
"zeichnen" sich dadurch aus, das der Anschluss für den Kontakt
genau zwischen den Anschlüssen der Spule liegt. Insbesondere
wenn dann noch die Leiterbahnführung ungünstig ist, sind die
Abstände zwischen Primär- und Sekundärseite des Relais einfach
zu gering für 230V-Betrieb.

> Der Schaltplan und Aufbau scheint sauber und die Relais ausreichend
> Spannungsfest.

Das sehe ich nicht so.

Autor: Hubert G. (hubertg)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

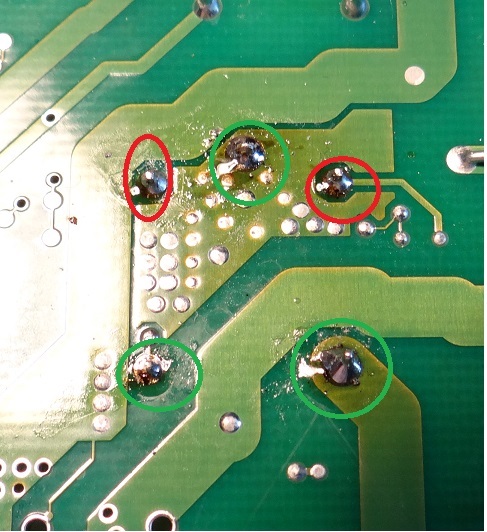

Diese Relais sind auch in kommerziellen Geräten verbaut. Rot sind die
Spulenanschlüsse, grün 230V.
Es kommt also nur darauf an wie das ganze verpackt ist.

Autor: ananas baba (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Um mal etwas Klarheit ins Thema zu bringen....

Der Hersteller des Relais gibt in seinem Datenblatt(siehe oben) unter

4. RATING ;

TUV File NR R 50056114   an, =>  10A/250VAC

die Zertifizierung für TÜV an!

http://www.certipedia.com/certificates/50056114?lo...

Autor: hinz (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
ananas baba schrieb:
> Um mal etwas Klarheit ins Thema zu bringen....

Dir ist nicht klar, dass das nur die Kontaktbelastbarkeit ist.

Autor: ananas baba (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ahh nöö?!

Ich dachte, es geht hier um die Kontaktbelastbarkeit?!
Geht es etwa um die Spulenspannung?
Dann wäre die ganze Diskussion über 230V-AC für die Katze....

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hubert G. schrieb:

> Diese Relais sind auch in kommerziellen Geräten verbaut. Rot sind die
> Spulenanschlüsse, grün 230V.
> Es kommt also nur darauf an wie das ganze verpackt ist.

Wenn einer der Spulenanschlüsse direkt mit dem Kontakt verbunden ist,
ist das ja auch kein Problem.

Autor: hinz (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
ananas baba schrieb:
> Ahh nöö?!
>
> Ich dachte, es geht hier um die Kontaktbelastbarkeit?!
> Geht es etwa um die Spulenspannung?

Nein, es geht um die Isolationsspannung zwischen Spule und den
Kontakten.


> Dann wäre die ganze Diskussion über 230V-AC für die Katze....

Nö.

Autor: Georg (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
ananas baba schrieb:
> Ich dachte, es geht hier um die Kontaktbelastbarkeit?!

Dummerweise liegen die 230 V nicht nur an den Kontakten an, sondern z.B.
auch an den Pads der Relais, an Leiterbahnen, an
Schraubklemmenanschlüssen...

Ist aber ja egal, echten Männern machen 230 V garnix, die prüfen das mit
einem nassen Finger.

Georg

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Ist aber ja egal, echten Männern machen 230 V garnix, die prüfen das mit
> einem nassen Finger.

In der Badewanne!

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Es ist weise von Pollin, 230V garnicht zu erwähnen, so muss er für die
> (missbräuchliche) Verwendung am 230V-Netz nicht haften. Natürlich wird
> das trotzdem praktiziert.
>
> Georg

Georg schrieb:
> Das sieht noch viel schlimmer aus, an der angezeichneten Stelle ist der
> Abstand zwischen 230V-Netz und dem Prozessorinterface weniger als 1mm,
> anstatt 8mm wie vorgeschrieben. Wird aber für 230V verkauft.
>
> Georg

Da tust du Pollin unrecht. Die verkaufen es eben nicht für
230-Volt-Anwendungen! Im zugehörigen Datenblatt seht:
"Schließen Sie auf keinen Fall 230 V~ Netzspannung an.
Es besteht Lebensgefahr!"

_Gast schrieb:
> Warum nimmst du nicht die Finder Relais mit Sockel (gibt es auch bei
> Pollin) und steuerst diese mit 24V und einem ULN2003 an, fertig ist die
> Laube.
>
> mfg
> Gast

Weil das nicht die Frage war. Es ging nicht um "Was nehme ich um xy zu
lösen?", sondern um "Wo sind die Schwachpunkte/Fallstricke bei Produkt
XY und was ist zu beachten?".

Diese Frage ist mit dem Hinweis auf die Isolationsspannung der Relais
selbst im Vergleich zu den Anforderungen der relevanten Normen und den
zugehörigen Erläuterungen für mich ausreichend beantwortet. Die
Isolation Spule/Kontakt hatte ich nicht mehr auf dem Schirm und als
ausreichend angenommen, wenn das Relais an sich für 230 Volt ausgelegt
ist. Das war der Denkfehler und das was im Hinterkopf angeklopft hatte.

Dank an alle für die Hilfe bei der Auffrischung meines Gedächtnisses.
Das Thema kann als geschlossen betrachtet werden. Ich wünsche allen ein
schönes WE

LG
Carsten

: Bearbeitet durch User
Autor: Jobst Q. (joquis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Schaltung ist totaler Murks, versteh nicht, warum die so massenhaft
produziert wird. Vor allem ist sie entgegen der Ankündigung nicht für
3,3V (zB Raspberry Pi)geeignet.

Eine Anzeige-LED in Reihe mit dem Optokoppler braucht mindestens 3,6
Volt, dazu noch etwas Spannung für den Vorwiderstand. Mal gehts, mal
nicht, aber selbst wenn ein Relais anzieht, ist der winzige
Schalttransistor nicht in Sättigung, was aus seiner Lebensdauer ein
Lotteriespiel macht.

Wer es dennoch mit 3,3V Ansteuerung verwenden will, sollte die
Anzeige-LEDs überbrücken.

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Da tust du Pollin unrecht. Die verkaufen es eben nicht für
> 230-Volt-Anwendungen!

Das habe ich doch gesagt. Warum liest du nicht die Posts, bevor du drauf
antwortest? Weil du dann nichts mehr zu sagen hättest?

Georg

Autor: Hubert G. (hubertg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Hubert G. schrieb:
>
>> Diese Relais sind auch in kommerziellen Geräten verbaut. Rot sind die
>> Spulenanschlüsse, grün 230V.
>> Es kommt also nur darauf an wie das ganze verpackt ist.
>
> Wenn einer der Spulenanschlüsse direkt mit dem Kontakt verbunden ist,
> ist das ja auch kein Problem.

Nein, es ist keiner der Spulenanschlüsse direkt mit einem Kontakt
verbunden.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ananas baba schrieb:
> Um mal etwas Klarheit ins Thema zu bringen....
> Der Hersteller des Relais gibt in seinem Datenblatt(siehe oben) unter
> 4. RATING ;
> TUV File NR R 50056114   an, =>  10A/250VAC
> die Zertifizierung für TÜV an!

Tja, Werbeaussagen in Datenblättern muss man eben lesen können.
Ja, die Relais könen 230V~ schalten.
Aber nicht 230V~ SELV isolieren.
Sie sind also nur einsetzbar, wenn die Primärseite keine
Schutzkleinspannungsseite ist.
Beispielsweise in Funksteckdosen wo die Primärseite des Relais eh aus
den 230V~ ohne galvanische Trennung per Kondensatornetzteil gewonnen
wird.

Hubert G. schrieb:
> Diese Relais sind auch in kommerziellen Geräten verbaut. Rot sind die
> Spulenanschlüsse, grün 230V.
> Es kommt also nur darauf an wie das ganze verpackt ist.

Dort liegt offenbar die Spulenspannung auch auf 230V~ (z.B. per
Kondensatornetzteilteil).

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hubert G. schrieb:

>>> Diese Relais sind auch in kommerziellen Geräten verbaut. Rot sind die
>>> Spulenanschlüsse, grün 230V.

>> Wenn einer der Spulenanschlüsse direkt mit dem Kontakt verbunden ist,
>> ist das ja auch kein Problem.
>
> Nein, es ist keiner der Spulenanschlüsse direkt mit einem Kontakt
> verbunden.

Nun, auf dem Bild kann ich keine Trennung zwischen dem linken,
rot umkringelten und dem etwas darüberliegenden, grün umkringelten
Kontakt sehen. Grundsätzlich könnte man natürlich eine galvanisch
mit den 230V verbundene, getrennte Versorgung für die Relais vor-
sehen  und die galvanische Trennung zur Steuerseite mit Hilfe der
verbauten Optokoppler vornehmen. Dann muss natürlich die gedruckte
Schaltung rund um die OKs passend ausgelegt werden.

: Bearbeitet durch User
Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:

> Da tust du Pollin unrecht. Die verkaufen es eben nicht für
> 230-Volt-Anwendungen!

Manchmal habe ich den Eindruck, bei Pollin gibt es einen heimlichen
Mitleser dieses Forums, der dafür sorgt, das deren Angebot an die
hier erwähnten Schwächen angepasst wird. :-)

Speziell zu der erwähnten Relaikarte: Das dort benutzte Relais
ist eigentlich von vornherein nicht für 230V~ Betrieb geeignet,
weil der Abstand der Spulen-Pin zu dem Mittelkontakt-Pin zu
gering ist. Für 120V-Betrieb mag das anders aussehen. Vielleicht
hat der Anbieter dieser Platinen einen iesenposten dieser Relais
günstig kaufen können, und will ihn nun unter die Leute bringen.

: Bearbeitet durch User
Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Speziell zu der erwähnten Relaikarte: Das dort benutzte Relais
> ist eigentlich von vornherein nicht für 230V~ Betrieb geeignet,
> weil der Abstand der Spulen-Pin zu dem Mittelkontakt-Pin zu
> gering ist.

Das ist nicht das Problem, sogar bei der Billigkarte gibts eine Fräsung
um den COM Pin.

Autor: Hubert G. (hubertg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Nun, auf dem Bild kann ich keine Trennung zwischen dem linken,
> rot umkringelten und dem etwas darüberliegenden, grün umkringelten
> Kontakt sehen. Grundsätzlich könnte man natürlich eine galvanisch
> mit den 230V verbundene, getrennte Versorgung für die Relais vor-
> sehen  und die galvanische Trennung zur Steuerseite mit Hilfe der
> verbauten Optokoppler vornehmen. Dann muss natürlich die gedruckte
> Schaltung rund um die OKs passend ausgelegt werden.

Ich weiss, das sieht so aus. Steuerspannung und Schaltspannung sind von
einander isoliert.
Es spielt aber auch keine Rolle . Wenn das gesamte Gerät der Norm
entsprechend berührungssicher aufgebaut ist, interessiert es niemanden
ob der Sicherheitsabstand zwischen Steuer- und Spulenpin ausreichend
ist.
Genau so verhält es sich mit der Relaisplatine. Die Relais sind für 230V
10A spezifiziert, für den der Sicherheitsnorm entsprechenden Einbau ist
alleine der Anwender zuständig.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hubert G. schrieb:
> Wenn das gesamte Gerät der Norm
> entsprechend berührungssicher aufgebaut ist, interessiert es niemanden
> ob der Sicherheitsabstand zwischen Steuer- und Spulenpin ausreichend
> ist.

Na ja, wenn Steuer und Spulenpin galvanisch isoliert werden aber
niedrige Abstände haben, kann auch eine Spannungsdifferenz aufbauen, die
zum Überschlag führt. Also muss man bei zu kleiem Abstand daruaf
achten,d aß beide galvanisch verbunden sind damit sich kein zu weit
unterschiedliches Potential einstellt. Zumindest ein Widerstand soltle
beide verbinden.

Wenn die Steuerseite also keine Schutzkleinspannung ist, stellt sich
eher die Frage, wozu man ein Relais braucht, ein MOSFET oder TRIAC täte
es dann oftmals auch.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MaWin schrieb:

> Wenn die Steuerseite also keine Schutzkleinspannung ist, stellt sich
> eher die Frage, wozu man ein Relais braucht, ein MOSFET oder TRIAC täte
> es dann oftmals auch.

Nun, ich denke, ich brauche Dir nicht zu erzählen, das diese
elektonischen Schalter nicht nur Vorzüge, sondern auch spezifische
Nachteile haben. Das gilt besonders für Triacs.

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Carsten R. schrieb:
>> Da tust du Pollin unrecht. Die verkaufen es eben nicht für
>> 230-Volt-Anwendungen!
>
> Das habe ich doch gesagt. Warum liest du nicht die Posts, bevor du drauf
> antwortest? Weil du dann nichts mehr zu sagen hättest?
>
> Georg

Das ergibt jetzt gar keinen Sinn mehr. Das was du jetzt sagtst paßt
nicht zu:

Carsten R. schrieb:
> Georg schrieb:
>> Es ist weise von Pollin, 230V garnicht zu erwähnen, so muss er für die
>> (missbräuchliche) Verwendung am 230V-Netz nicht haften. Natürlich wird
>> das trotzdem praktiziert.
>>
>> Georg
>
> Georg schrieb:
>> Das sieht noch viel schlimmer aus, an der angezeichneten Stelle ist der
>> Abstand zwischen 230V-Netz und dem Prozessorinterface weniger als 1mm,
>> anstatt 8mm wie vorgeschrieben. Wird aber für 230V verkauft.
>>
>> Georg
>
> Da tust du Pollin unrecht. Die verkaufen es eben nicht für
> 230-Volt-Anwendungen! Im zugehörigen Datenblatt seht:
> "Schließen Sie auf keinen Fall 230 V~ Netzspannung an.
> Es besteht Lebensgefahr!"

Pollin schließt die Anwendung bei Netzspannung ausdrücklich aus! Soviel
zum Thema "Es ist weise von Pollin, 230V garnicht zu erwähnen".

MaWin schrieb:
> Tja, Werbeaussagen in Datenblättern muss man eben lesen können.
> Ja, die Relais könen 230V~ schalten.
> Aber nicht 230V~ SELV isolieren.
> Sie sind also nur einsetzbar, wenn die Primärseite keine
> Schutzkleinspannungsseite ist.
> Beispielsweise in Funksteckdosen wo die Primärseite des Relais eh aus
> den 230V~ ohne galvanische Trennung per Kondensatornetzteil gewonnen
> wird.

Harald W. schrieb:
> Grundsätzlich könnte man natürlich eine galvanisch
> mit den 230V verbundene, getrennte Versorgung für die Relais vor-
> sehen  und die galvanische Trennung zur Steuerseite mit Hilfe der
> verbauten Optokoppler vornehmen. Dann muss natürlich die gedruckte
> Schaltung rund um die OKs passend ausgelegt werden.

Sind wohl die hilfreichsten Antworten. Ich werde mir wohl eines der
Teile bestellen um mir das Layout genau anzusehen.

Harald W. schrieb:
> Carsten R. schrieb:
>
>> Da tust du Pollin unrecht. Die verkaufen es eben nicht für
>> 230-Volt-Anwendungen!
>
> Manchmal habe ich den Eindruck, bei Pollin gibt es einen heimlichen
> Mitleser dieses Forums, der dafür sorgt, das deren Angebot an die
> hier erwähnten Schwächen angepasst wird. :-)

Ja, auf  den Gedanken könnte man in der Tat kommen. ;-)

Mir ging es aber darum selber erkennen zu können warum 230 Volt bei
diesen Teilen ein Risiko sind, denn andere verkaufen das Ding völlig
unbekümmert für 230 Volt Anwendungen, siehe Angebot von Aliexpress im
vierten Beitrag.

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Wird aber für 230V verkauft.

Das bezog sich nicht auf Pollin, sondern auf die unzähligen Chinesen,
die das Modul ebenfalls anbieten (da hat die Pollin ja sicher her), aber
die schreiben allesamt ausdrücklich geeignet für 230V.

Um das nochmal klar und eindeutig festzustellen: für dieses Relaismodul
gibt es einige zig Lieferanten, die das Modul für 230V verkaufen und
einen, Pollin, der das nicht tut, was lobenswert ist. Und damit tue ich
der Fa. Pollin nicht unrecht, glaube ich jedenfalls.

In der Praxis nützt das wenig, eher noch schadet es Pollin, denn die
meisten Bastler kümmern sich einen feuchten Dreck um sowas, und wenn
bestellen sie beim Chinesen, um "sicher" zu gehen, denn der spezifiert
ja für 230V.

Georg

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es klingt völlig logisch, daß sich deine Aussage nicht auf jene Firma
bezieht die im selben Satz genannt wird, zumal es auch noch im Titel
dieses Threads steht und du dich auf dieses Produkt beziehst.

Georg schrieb:
> Es ist weise von Pollin, 230V garnicht zu erwähnen, so muss er für die
> (missbräuchliche) Verwendung am 230V-Netz nicht haften. Natürlich wird
> das trotzdem praktiziert.

Ist es so schwer zu sagen "Ja. war Käse. sorry.", anstatt zwanghaft zu
versuchen es rückwirkend zu verdrehen?

Zudem sollte man bei Zitaten aufpassen, insbesondere wenn man etwas
kürzt. Dein letztes Zitat liest sich so als käme der Satz von mir. Es
war aber dein Eigener.

@Mawin

Ich habe da noch eine Frage zu den Prüfspannungen. Dummerweise muß man
für die Vorschriften nach denen man sich richten soll sehr viel Geld
hinlegen um sie lesen zu können. Ich habe abseits der 2500 Volt noch
andere Zahlen gesehen. Auf welche Norm beziehst du dich?

: Bearbeitet durch User
Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Georg schrieb:
>> Es ist weise von Pollin, 230V garnicht zu erwähnen, so muss er für die
>> (missbräuchliche) Verwendung am 230V-Netz nicht haften. Natürlich wird
>> das trotzdem praktiziert.
>
> Ist es so schwer zu sagen "Ja. war Käse. sorry."

Wieso soll die Aussage, Dass Pollin das Modul nicht für 230V anbietet,
Käse sein? Bist du jetzt völlig übergeschnappt? Es kommt überhaupt nicht
in Frage, dass ich diese Aussage wiederrufe, und mit jemandem, dem auch
das geringste logische Vertsändnis abgeht kann man auch nicht
diskutieren.

Deine Aussage, ich würde damit der Fa. Pollin Unrecht tun, ist nur eine
unverschämte Frechheit. Ich habe gesagt, Pollin bietet das nicht für
230V an, und dabei bleibe ich, auch wenn du daran noch weiter
rumpöbelst. Es entspricht ja auch nachweislich den Tatsachen, auch wenn
das für dich wohl nicht weiter von Interesse ist.

Georg

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Auf welche Norm beziehst du dich?

Hier ist eine Zusammenfassung bzgl. SELV, in der auch die Normen genannt
werden:
https://de.wikipedia.org/wiki/Kleinspannung#Sicher...

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:

>> Grundsätzlich könnte man natürlich eine galvanisch
>> mit den 230V verbundene, getrennte Versorgung für die Relais vor-
>> sehen  und die galvanische Trennung zur Steuerseite mit Hilfe der
>> verbauten Optokoppler vornehmen. Dann muss natürlich die gedruckte
>> Schaltung rund um die OKs passend ausgelegt werden.
>
> Sind wohl die hilfreichsten Antworten. Ich werde mir wohl eines der
> Teile bestellen um mir das Layout genau anzusehen.

Alternativ könnte man auch andere Relais verwenden, die einen
grösseren  Abstand zwischen Pri und Sek haben und diese ausserhalb
der Platine montieren. Gerde Pollin hat da einige sehr günstige
Restposten im Programm.

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Wieso soll die Aussage, Dass Pollin das Modul nicht für 230V anbietet,
> Käse sein? Bist du jetzt völlig übergeschnappt?

Das ist eine völlig andere Aussage als zuvor!

Plötzlich hast du aus sinngemäß "Pollin vermeidet/verheimlicht das Thema
230 Volt um rechtlich auf der sicheren Seite zu sein und nimmt es
billigend in Kauf daß Nutzer auf die Idee kommen es doch dafür zu nehmen
weil jene Verwendung nicht ausgeschlossen wurde." eine völlig andere
Aussage gamacht.

Sie geben es nicht nur nicht für 230 Volt frei, z.B. indem sie das Thema
auslassen, sondern sie schließen es mit einer ausdrücklichen Warnung
"Lebensgefahr" mit Ausrufezeichen aus! Das Thema 230 Volt bleibt also
bei Pollin nicht unerwähnt.

: Bearbeitet durch User
Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dank an Matthias

An eine Anwendung mit dem Attribut SELV hatte ich nicht gedacht und
dadurch den Artikel nicht gefunden. Ich dachte eher in Richtung
Schutzklasse 1. Ich hatte die 4 Kilovolt an anderer Stelle gefunden und
war daher über die 2,5 Kilovolt überrascht. 2,5 kV reichen dann wohl
doch.

Danke Harald,

aber ich hatte jetzt nicht vor die Platine zwanghaft zu verwenden und
notfalls umzubauen. ;-) Mir ging es ja darum aufzufrischen was die
Ausschlußkriterien sind um nicht ungeeignete Baugruppen zu verwenden.

Autor: Michael U. (amiga)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

da ich ja gerade beim recyclen "alter" Sachen war:
Beitrag "AVR-NetIO recycling"

habe ich auch noch die Realsikarte von Pollin rangesteckt:
http://www.pollin.de/shop/dt/NzcyOTgyOTk-/Baueleme...

Die dort verbauten Relais sind durchaus brauchbar (4000V Spule/Kontakt,
3A/240(277V)/1300VA).

Inrush Current habe ich nicht gefunden, ich würde keine größeren Lasten
damit schalten. Kriechstrecke auf der LEiterplatte ist auch ok.
Den 5V-Regler habe ich durch einen China-StepDown ersetzt.
Leistungaufnahme mit AVR NetIO zusammen an einem 12V/1,5A "EcoGreen"
Steckernetzteil isz in Ruhe 1,8W, mit allen Relais an 6W.
Damit ist das für mich noch sinnvoll einsetzbar.

Man könnte mit wenig Bastelei auch die Relais durch Pollin-SSR ersetzen:
https://www.pollin.de/shop/dt/ODYzOTU2OTk-/Bauelem...

Mechanisch paßt die 230V-Seite ohne Änderungen, die Steueranschlüsse
müßte man anpassen, Abstände bleiben erhalten.

Gruß aus Berlin
Michael

: Bearbeitet durch User
Autor: M. K. (sylaina)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten R. schrieb:
> Da stellt sich mir die Frage warum diese (oder
> auch andere Relaiskarten) (angeblich) nicht für Netzspannung geeignet
> sein sollen.

Die einfachste Antwort ist idR die Plausibelste: Weil z.B. die Kontakte
der Karte frei zugänglich sind. Das birgt ein hohes Risiko und im
Schadensfall muss ggf. der Hersteller der Karte nachweisen, dass es
nicht an der Karte lag, dass es zu diesem Unfall kam. Das kann schwierig
sein und ist idR mit großem Aufwand verbunden. Klar, 30 V DC und 10 A
können auch schon mächtig brennen, sind aber noch deutlich
ungefährlicher als 230 V AC mit 10 A.

Autor: Carsten R. (kaffeetante)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Was soll das heißen? "frei zugänglich"

Das ist so eine Gummiformulierung, sehr dehnbar. Bei jeder nackten
Platine sind Kontakte zugänglich.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
