hat jemand Interesse/Verwendung für sowas?

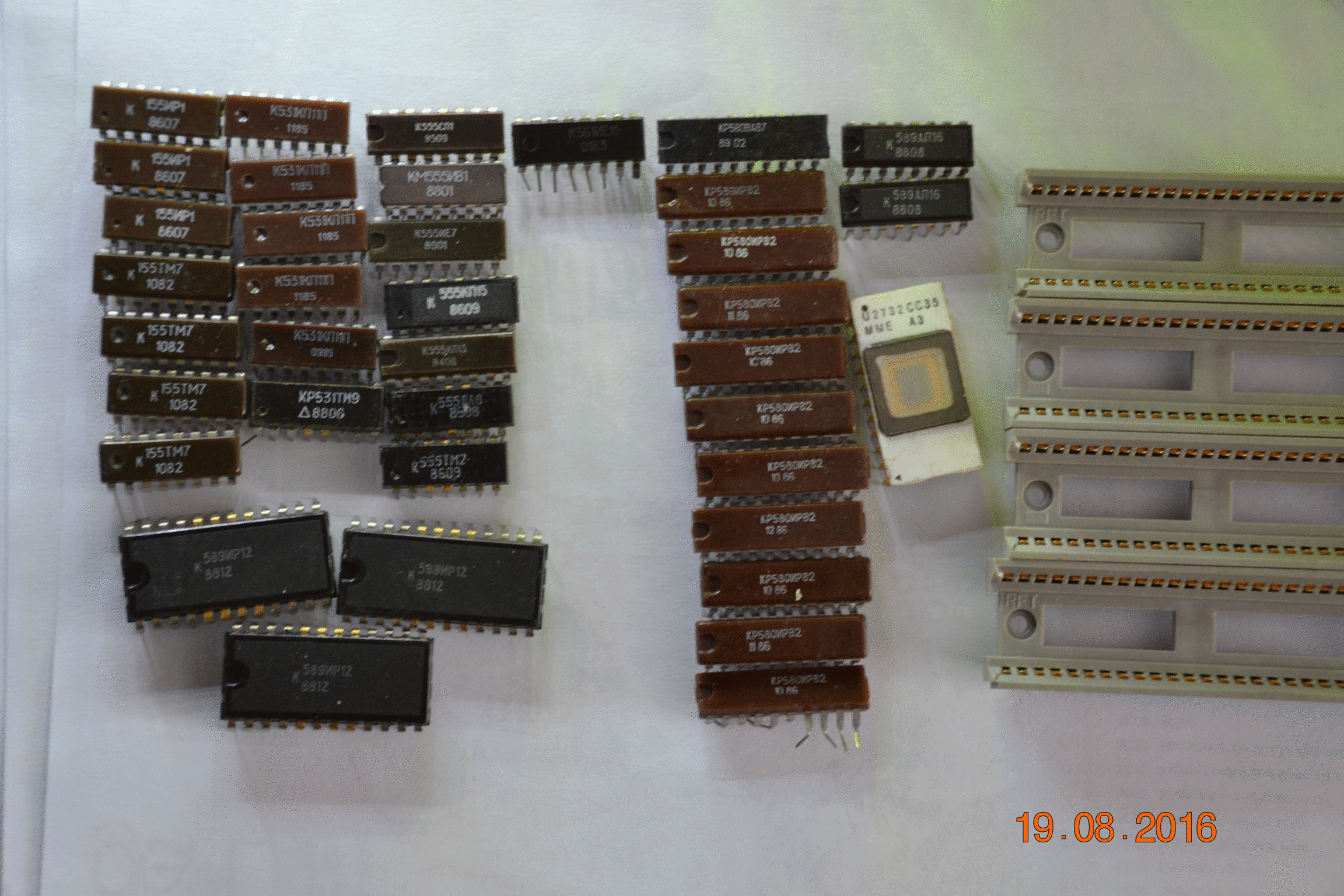

russiche IC's, Anzahl und Zustand siehe Bild

sozusagen aus "Dachbodenfund", habe die beim Aufräumen in einer
Sammelkiste gefunden, keine Ahnung, wo ich die Dinger her habe, dürften
neu sein, technischer Zustand ungetestet->unbekannt

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
5 lesenswert
nicht lesenswert
was ist eigentlich aus Bildformate geworden?

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> was ist eigentlich aus Bildformate geworden?

Und dann noch so ein vermatschtes "Foto"!
Die braunen Malzbonbons eignen sich auch prima als Optobausteine. Gerät
offen, geht nicht. Gerät zu, geht (oder umgekehrt)

Old-Papa

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Old P. schrieb:
> Thomas R. schrieb:
>> was ist eigentlich aus Bildformate geworden?
>
> Und dann noch so ein vermatschtes "Foto"!

Ja, typisches Handyfoto: Gross und schlecht. :-)

Autor: Paul B. (paul_baumann)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Mir fiel nichts zu Nölen ein, da habe ich kurzerhand das Bild bearbeitet
und verkleinert. Daran gibt es jetzt bestimmt aber wieder Etwas
auszusetzen und das Genöle kann weitergehen.

@TO
Versuche es mal bei Robotrontechnik oder auch über Ebay. Insbesondere
die KR580IR82 (8-fach Bustreiber entsprechen DS8282) werden gerne
genommen.

MfG Paul

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Paul B. schrieb:

> das Genöle kann weitergehen.

Gen-Öle? Hat das irgendetwas mit der Fortpflanzunmg zu tun? :-)

Autor: Andreas M. (elektronenbremser)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Ja, typisches Handyfoto: Gross und schlecht. :-)

Welches Handy macht denn typischerweise Bilder im "GIF-Format"?

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Andreas M. schrieb:
> Harald W. schrieb:
>> Ja, typisches Handyfoto: Gross und schlecht. :-)
>
> Welches Handy macht denn typischerweise Bilder im "GIF-Format"?

Jedes, wenn man es anschliessend bearbeitet. :-)

Autor: Teo D. (teoderix)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Was meckert Ihr?
Seit doch froh das es nich ein völlig Sinn befreiter Pixelmatch is :(

Solange das nich in Richtung "man kann zwar nix erkennen aber ich lad's
mal hoch", ist für mich die Welt noch in Ordnung.

Autor: Mike B. (Firma: Buchhaltung+Controlling) (mike_b97) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
nix Handy
Nikon D3100 bei schlechtem Licht

der eingebaute Blitz blendet jedesmal bei irgendeinem der Bausteine und
einen externen Zusatzblitz hab ich nicht

auch die starke Taschenlampe will mit einer Hand so festgehalten werden,
dass sie möglichst nirgends blendet

dementsprechend ist die Belichtungszeit länger und es kann schon mal
verwackeln

Allerdings bin ICH zu dem Schluss gekommen, dass alle Beschriftungen
trotz der Verwackelung zu lesen sind.

Zugegeben, dass originale JPG aus der Kamera ist ein paar hundert kB
kleiner
Damit man reimzoomen kann wenns zu klein sein sollte hab ich es in der
originalen Auflösung belassen.

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beitrag "Merkwürdige "Aderendhülse""

Tja, bei solchen Technikfotos gibt es eigentlich nur Eins: Verwende
niemals einen Blitz!
Daraus folgt: Verwende immer ein Stativ und den Selbstauslöser.
Selbstauslöser hat jede Kamera und ein Stativ kostet auch nicht die
Welt. Notfalls tut es auch ein Sandsack (oder Reissack).
Belichtungszeiten von (bis zu) einigen Sekunden sind bei mir üblich.

(Beispiel siehe Link oben)

Old-Papa

: Bearbeitet durch User
Autor: Mike B. (Firma: Buchhaltung+Controlling) (mike_b97) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weiß einer, wo man Datenblätter für die Dinger her bekommt?
Hab schon gesucht, aber mehr als die Angabe, dass einige dieser Teile
das Ost-Pendant zu 74LS-Reihe sind, find ich nicht.

Autor: Old P. (old-papa)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Mike B. schrieb:
> Weiß einer, wo man Datenblätter für die Dinger her bekommt?
> Hab schon gesucht, aber mehr als die Angabe, dass einige dieser Teile
> das Ost-Pendant zu 74LS-Reihe sind, find ich nicht.

Und zumindest diese passen dann zur 74er Serie. Einzig die hohe
Lichtempfindlichkeit der braunen "Malzbonbons" steht in keinem
Datenblatt.

Es gibt aber viele Vergleichslisten im Netz, doch nicht alle Bezeichner
kann ich auf dwm Foto zuordnen (mangels Schärfe)

Und sehr böse gesagt: Im Winter gegen Glatteis helfen die noch, wenn
einige Eimer voll vorhanden sind ;-)

Old-Papa

: Bearbeitet durch User
Autor: Paul B. (paul_baumann)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Mein Gott! Was für ein dämliches Genöle!
:((


K155IR1 = 7495
K155TM7 = 7475
K531KP11 = 74S257
K555IE7 = 74LS93
K555KP5 = 74LS152
K580IR82 = I8282
K589IR12 = I8212

Für den Rest habe ich leider auch keine Daten.

MfG Paul

: Bearbeitet durch User
Autor: Christoph Z. (rayelec)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
noch einige:

К531ТМ9 = 74S174
К589АП16 = I3216
К555ИВ1 = 74LS148
К555СП1 = 74LS85
К555ЛА6 = 74LS40

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike B. schrieb:
> Weiß einer, wo man Datenblätter für die Dinger her bekommt?

Lagen jeder Schachtel bei, ziemlich ausführlich sogar …

Aber wie andere schon schrieben, das sind Standard-TTL-ICs bzw.
klassische Mikroprozessor-Peripherie-ICs (Bustreiber etc.).

Der U2732 ist nicht sowjetischer Herkunft, aber ansonsten das, was
man bei der Typennummer erwarten würde. ;-)

Autor: Mike B. (Firma: Buchhaltung+Controlling) (mike_b97) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank an Paul und Christoph für die Vergleichsnummern!
Wisst Ihr, ob die Anschluss-Belegungen mit den 74er Typen identisch
sind? Oder ist nur die Funktion selbst identsich?

Jörg, Schachteln dazu hab ich nicht, ist nur eine lose Sammlung.

: Bearbeitet durch User
Autor: Paul B. (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike B. schrieb:
> Wisst Ihr, ob die Anschluss-Belegungen mit den 74er Typen identisch
> sind?

Ja, die sind identisch. Das Rastermaß ist aber genau 2,5 Millimeter,
weil im RGW-Gebiet (Rat für gegenseitige Wirtschaftshilfe) metrische
Maße im Gange waren. Man kann sie aber trotzdem gegen die anderen Typen
tauschen, weil sich das nicht so gravierend auswirkt, daß sie nicht mehr
in die Fassungen und/oder Bohrungen gingen.

MfG Paul

Autor: Axel R. (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
StromTuner

Paul B. schrieb:
> gingen.

gingen würden -> gängen
:))

Autor: Paul B. (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel R. schrieb:
> gingen würden -> gängen
> :))

Hier hast Du noch mehr zu Lachen: Ein anderes Beispiel dafür:

"Vom letzten Film, den sie gesehen hatten, waren die Leute so
enttäuscht, daß sie lange Zeit nicht mehr in's Kino gingen."

So, jetzt kommst Du mit der Fehlersuche!

MfG Paul

: Bearbeitet durch User
Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike B. schrieb:
> Weiß einer, wo man Datenblätter für die Dinger her bekommt?
> Hab schon gesucht, aber mehr als die Angabe, dass einige dieser Teile
> das Ost-Pendant zu 74LS-Reihe sind, find ich nicht.

Für den U2732 siehe dort:
https://www.bbr-server.de/bauarchivddr/archiv/tgla...

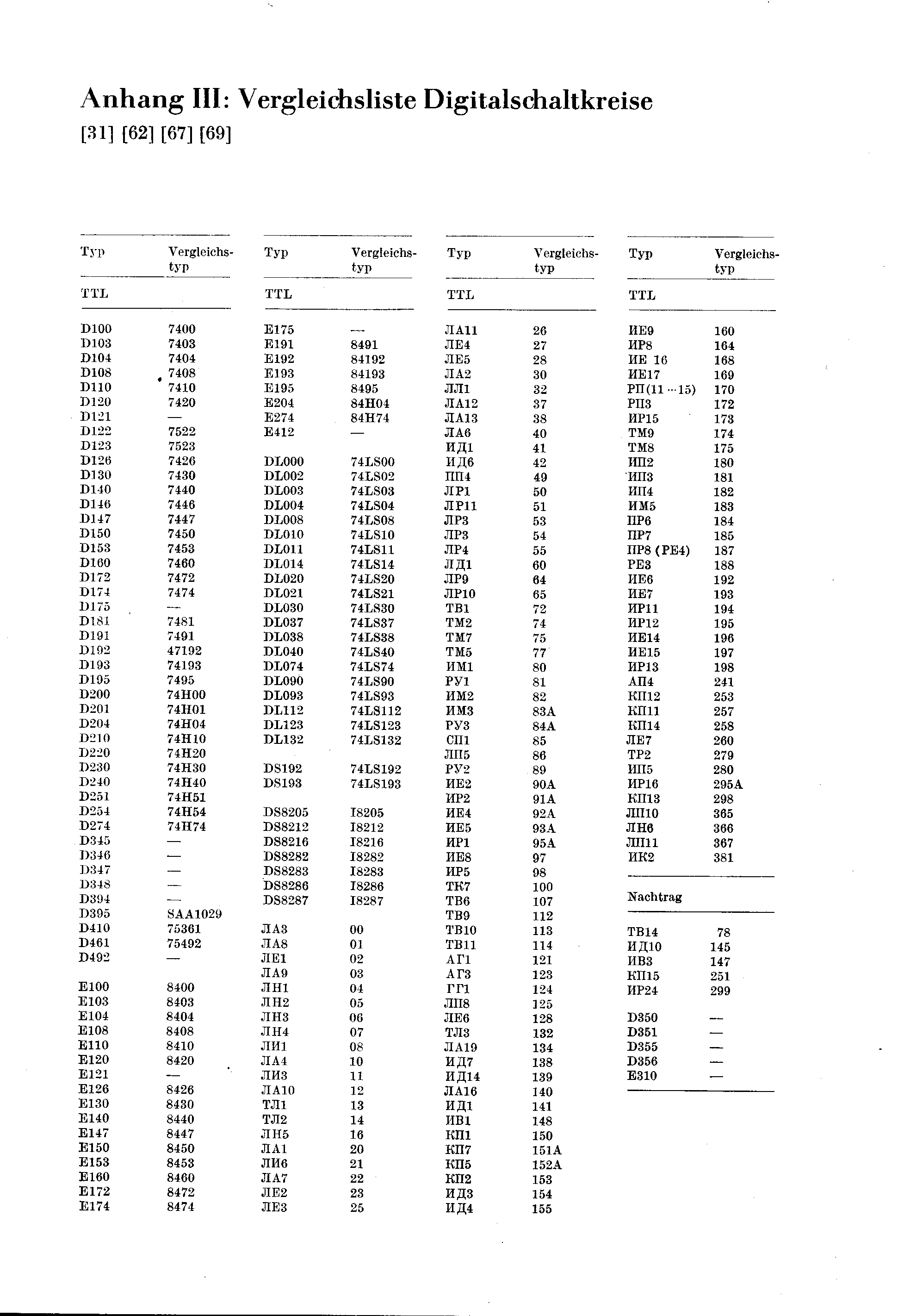

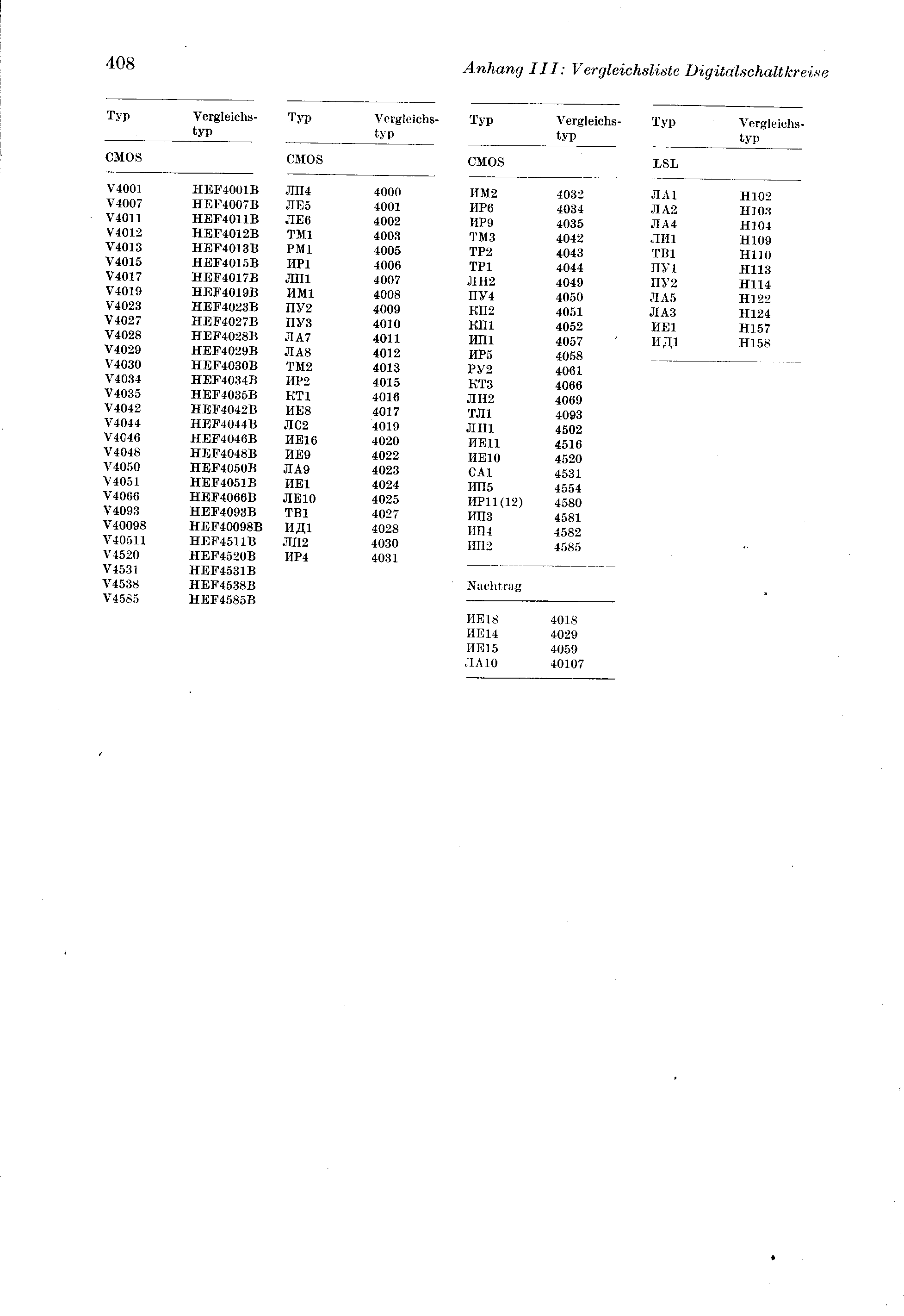

Für die änderen könnte man im "Handbuch TTL- und CMOS-Schaltkreise:"
Kühn, Eberhard nachschlagen, an mein Exemplar komm ich aber erst nächste
Woche wieder ran.

Autor: Christoph Z. (rayelec)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Weiß einer, wo man Datenblätter für die Dinger her bekommt?
> Hab schon gesucht, aber mehr als die Angabe, dass einige dieser Teile
> das Ost-Pendant zu 74LS-Reihe sind, find ich nicht.

Ich habe von den sowjetischen Herstellern nie auch nur annähernd so
ausführliche Datenblätter wie von Westherstellern gesehen. Dabei habe
ich jahrelang mit solchen Teilen gehandelt. Komplexere Teile liessen
sich ohne das West-DB gar nicht in Betrieb nehmen. Öffentlich zugänglich
gab es vom staatlichen Institut "Elektronstandard" herausgegebene
Datenbücher mit Rumpfdatenblättern. Da fehlten oft wichtige Infos
(Timing, etc.). Beispielschaltungen gab es gar keine. Später gaben
andere Verlage auch Sammelbände mit DB heraus, welche aber auch nicht
ausführlicher waren. Ich nehme an, bei Logikschaltungen wurde in der
UdSSR bei Bedarf auf westliche Datenbücher zurückgegriffen und bei
komplexen Teilen wie Prozessor-Chipsätzen gab es entweder Übersetzungen
oder eigene Doku, welche aber nur dem erlauchten Kreis (miltärischer)
Anwender zugänglich war. Geheinmiskrämerei war in der UdSSR oberstes
Gebot!

Autor: T. K. (Firma: keine) (t-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph Z. schrieb:
> Ich nehme an, bei Logikschaltungen wurde in der
> UdSSR bei Bedarf auf westliche Datenbücher zurückgegriffen und bei
> komplexen Teilen wie Prozessor-Chipsätzen gab es entweder Übersetzungen
> oder eigene Doku, welche aber nur dem erlauchten Kreis (miltärischer)
> Anwender zugänglich war. Geheinmiskrämerei war in der UdSSR oberstes
> Gebot!

Genau so entsteht dummes Geschwätz und Du bist offenbar dümmer als
Russlands Regenwürmer. Es gab weder einen "erlauchten Kreis
(miltärischer)"
Anwender noch eine Art "Geheinmiskrämerei" bei Importschaltkreisen.
Es wurden sogar Datenblätter in ru und engl herausgegeben um zu zeigen
das
man mit der internationalen Technik problemlos mithalten kann.

Stichprobe gefällig?

http://up.picr.de/26619005cx.pdf

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
T. K. schrieb:
>
> Stichprobe gefällig?
>
> http://up.picr.de/26619005cx.pdf

Also, unter "Datenbuch" oder gar Datenblatt versteh ich aber was
anderes.
Sicher, eh man nichts hat, hilft eine solche Prinzipschaltung nebst
Rumpfdaten schon weiter, aber zur echten Schaltungsentwicklung braucht
man wohl "etwas" mehr Daten.

Old-Papa
PS: die Russischen Regenwürmer muss ich mir mal merken ;-)

: Bearbeitet durch User
Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Christoph Z. schrieb:
> Ich habe von den sowjetischen Herstellern nie auch nur annähernd so
> ausführliche Datenblätter wie von Westherstellern gesehen.

Hier ein Beispiel, was sich bei mir in einer Schachtel mit КР580ИР33
befand.

Ich weiß nicht, wie das in der UdSSR lief.  In der DDR waren die
offiziellen Datenblätter jeweils in einer TGL (offizieller staatlicher
Standard) veröffentlicht.  Solche TGLs finden sich beispielsweise auch
nach wie vor in den Standardsammlungen gut sortierter Bibliotheken.
Möglich, dass das bei den Sowjets ebenfalls in entsprechenden ГОСТs
publiziert worden ist.

p.s.: Für des Russischen weniger mächtige Mitbürger: Der Grenzwert
der Signalverzögerungszeit befindet sich in der letzten Zeile auf
Seite 3.  Man beachte auch die konsequente Benennung von Temperaturen
in Kelvin, das war typisch für sowjetische Datenblätter.  Die hatten
halt schon Ende der 1970er Jahre konsequent auf SI umgestellt.

Wohlgemerkt, solch ein Blatt (mit Stempel der Qualitätskontrolle) lag
jeder Schachtel bei.

: Bearbeitet durch Moderator
Autor: Paul B. (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Möglich, dass das bei den Sowjets ebenfalls in entsprechenden ГОСТs
> publiziert worden ist.

Genau so ist es. Wir hatten bei der Armee technische (Groß)-Geräte, die
ausschließlich mit solchen Schaltkreisen bestückt waren. Dazu bekamen
wir Unmengen an Unterlagen wie Datenblätter und Vergleichslisten, damit
wir die Apparate "bei Laune" halten konnten.

------------------------------------------------------------------------
--
Kurze Geschichte am Rande: Eine meiner Töchter fand als Kleinkind großen
Gefallen an den vermeintlichen "Bonbons", denn die Schaltkreise sehen
durch ihre Gehäuse Karamelbonbons sehr ähnlich. Ich hatte sehr große
Mühe, sie vom Verzehr abzuhalten und ihr etwas Anderes zu essen zu
geben.
:)
MfG Paul

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
>...
> Wohlgemerkt, solch ein Blatt (mit Stempel der Qualitätskontrolle) lag
> jeder Schachtel bei.

Tja, und das ist halt die Krux. Heute wurd kaum noch jemand
Schachtelweise bekommen. Selbst "früher" hat man als Amateur solche ICs
nur in Einzelstücken bekommen. Zumindest bis zum Ausverkauf ab 1990. Ich
habe ja auch noch einige dieser Dinger, doch schachtelweise natürlich
nicht.
In diversen Datensammlungen findet man aber passende internationale
Typen. Und wenn ich in Geräten diese Dinger vorfinde werden die,
zumindest wenn irgendwas nicht funktioniert, als Erstes ersetzt. Nicht
immer, aber häufig geht danach wieder alles ;-) Die Qualität dieser
Russen ist nach meinen Erfahrungen sehr überschaubar. Viel besser waren
da Polen, Tschechen, Ungarn... und natürlich DDR.
Darum auch mein süffisanter Hinweis zum Glatteis weiter oben ;-)

Old-Papa

Autor: Christoph Z. (rayelec)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, diese Datenblätter kenne ich auch. Die sind aber nicht so
ausführlich wie das westliche Gegenstück. Das Timingverhalten wird
gerade mit zwei Werten definiert. Das Datenblatt von Intel ist da viel
ausführlicher! Wir wissen alle, wie teuflisch Timingprobleme in
Rechnersystemen sein können! Bei Prozessoren und Spezialbausteinen
sieht's ganz im Osten (Ru) noch magerer aus. So im Sinne von Users'
Manual und Programmers Reference habe ich dort nie etwas gesehen (ausser
seltenen Westübersetzungen und Lehrbüchern von Drittautoren)

Ich habe z.B. noch eine ganze Schachtel КР1820ИД1 in meinem Fundus. Das
ist ein 4-Digit Display Controller für VFD. Von dem Ding ist KEIN
Datenblatt aufzutreiben. Die Frage tauchte auch in Russischen Foren auf.
Ausser einer Pinbeschreibung ist nicht viel mehr zu bekommen. Dabei
wurde der Chip v.a. in der zivilen (KP) Version von Integral in Minsk
produziert. Die Firma war damals riesig und hatte sicher Personal für
eine solide Doku. Nur eben, fand diese nie einen Weg in die
Öffentlichkeit. Bei vielen anderen Teilen sieht's gleich aus.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph Z. schrieb:
> Die sind aber nicht so ausführlich wie das westliche Gegenstück.

Daher mein Verweis auf die einschlägigen Standards.

Ist halt eine Zeit vor dem Internet gewesen, daher wird der Großteil
an Informationen darüber nur auf totem Baum zu finden sein.

Die ausführlichen Beschreibungen von DDR-ICs findest du auch so gut
wie nicht im Internet, nur jeweils die typischen Kurzdaten aus den
Datenbüchern.

Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Fpga K. schrieb:
> Mike B. schrieb:
>> Weiß einer, wo man Datenblätter für die Dinger her bekommt?

> Für die änderen könnte man im "Handbuch TTL- und CMOS-Schaltkreise:"
> Kühn, Eberhard nachschlagen, an mein Exemplar komm ich aber erst nächste
> Woche wieder ran.

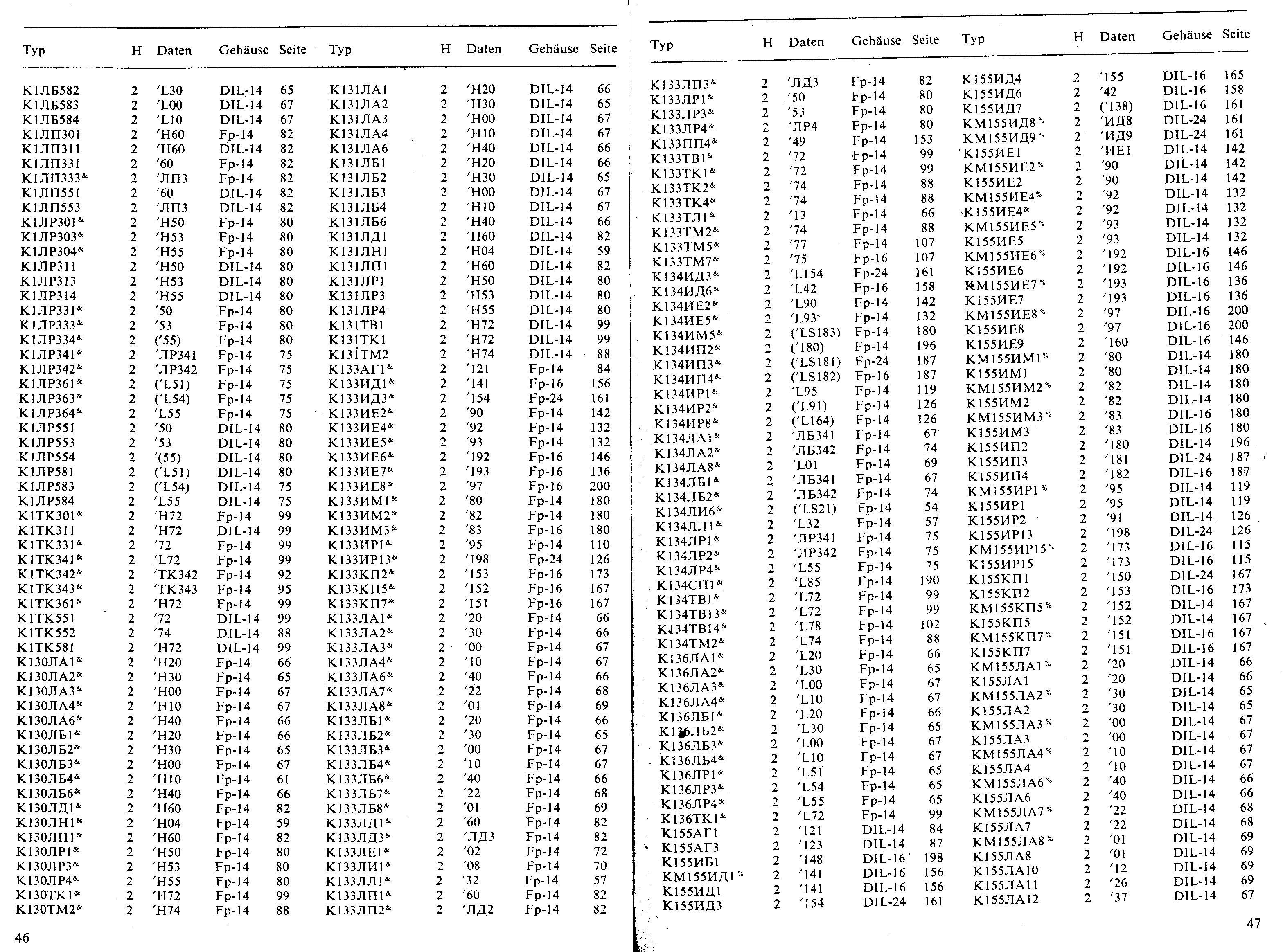

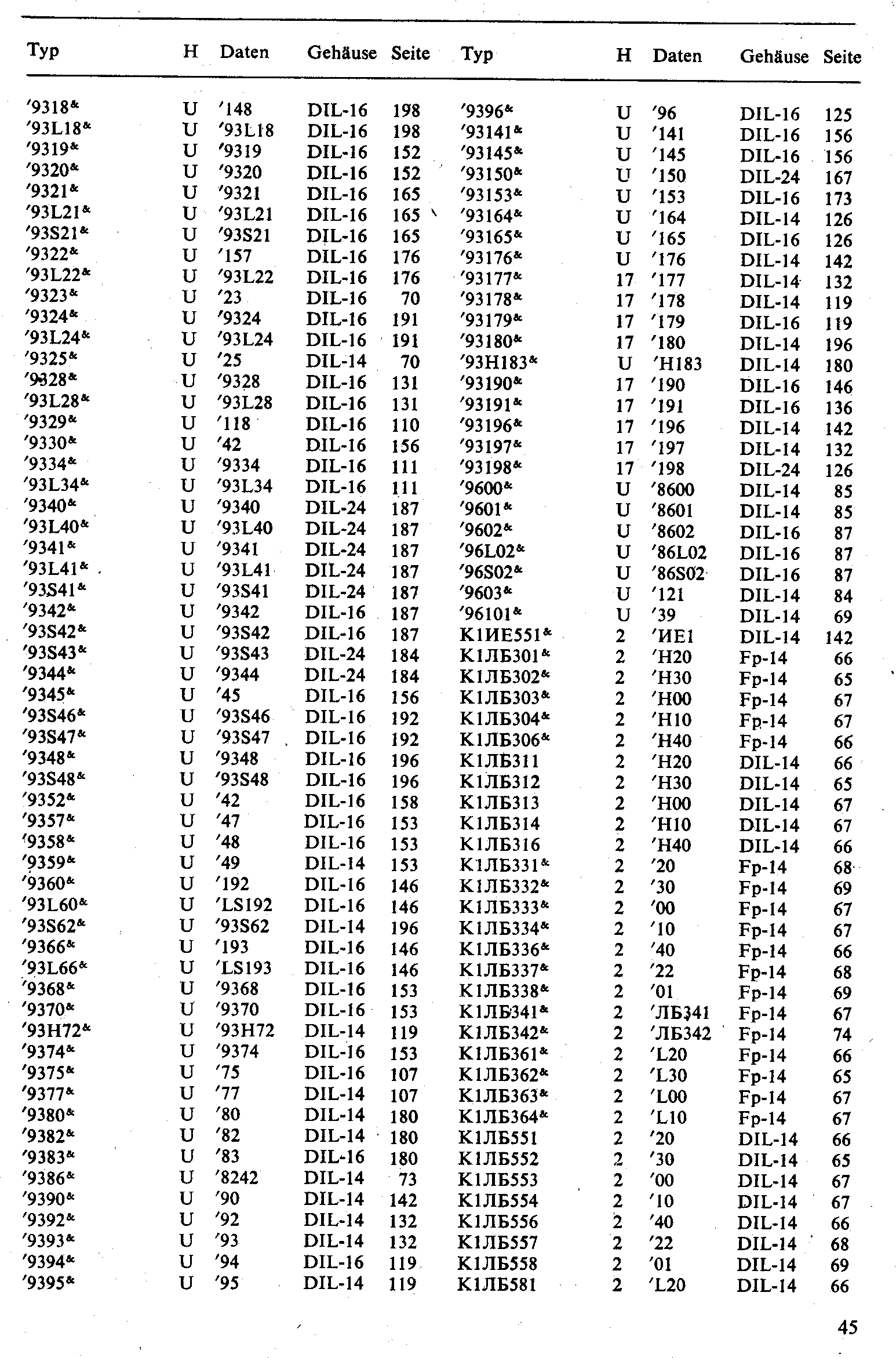

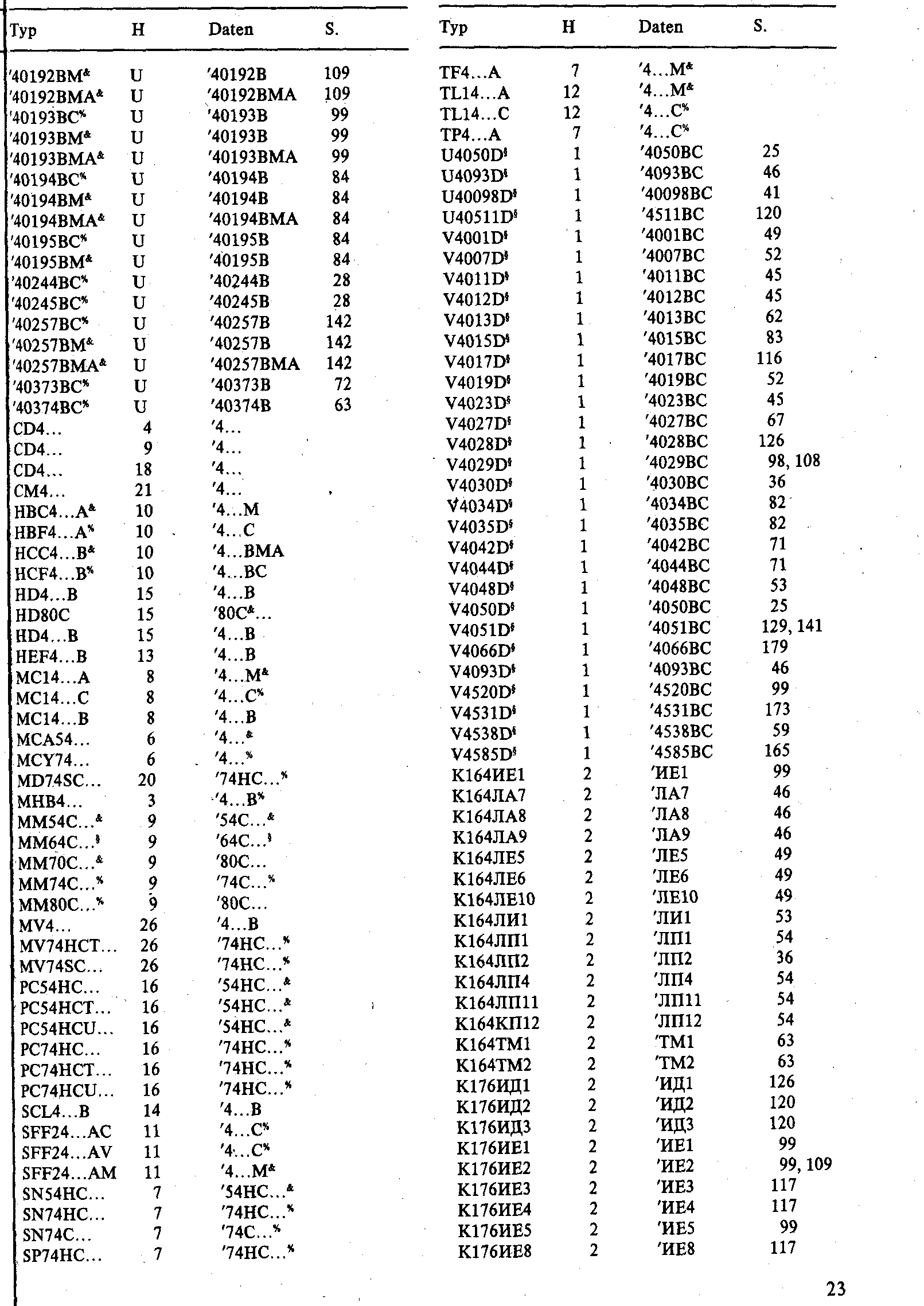

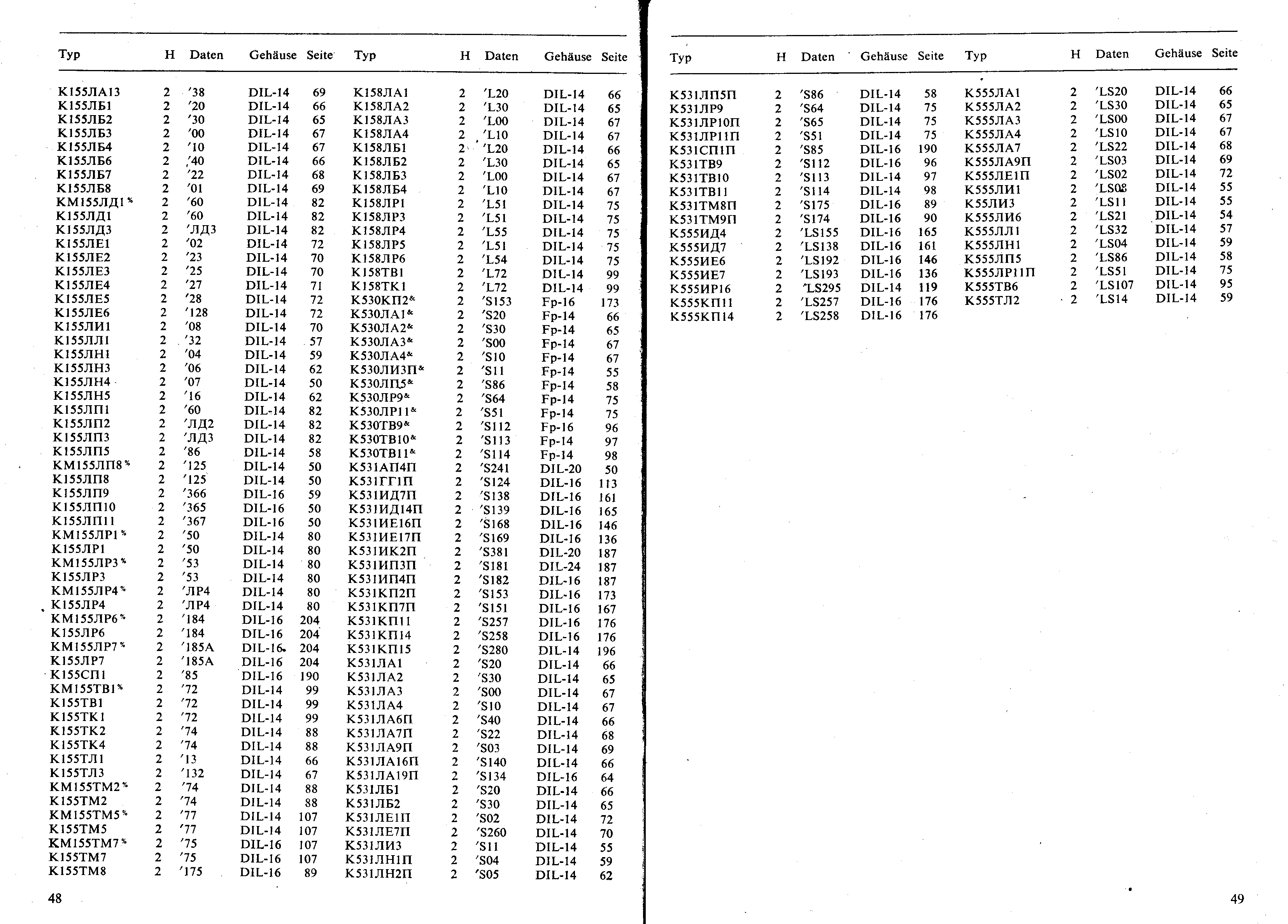

Hat a bisserl gedauert. Vergleichstabellen für die Russentypen anbei
zusätzlich zum Kühn sind die Tabellen aus Klaus Streng "Daten Digitaler
Integrierte Schaltkreise Band CMOS und Band TTL dabei. Einzelne Blätter
zu den jeweiligen Typen auf Anfrage per Mail.

Autor: Mike B. (Firma: Buchhaltung+Controlling) (mike_b97) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
na dann mal Herzlichsten Dank dafür, Herr Kuechle!

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
