Forum: Platinen [Kicad]: Bauteil mit verschiedenen Gattern erstellen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von dominikkr (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich bin noch ziemlich neu was KiCAD angeht und habe vorher viel mit
EAGLE gearbeitet.

Verwendete Version: 4.0.4-stable unter MacOS Sierra

Gestern wollte ich das Symbol/Schaltzeichen für einen Trafo mit
verschiedenen Wicklungen erstellen.

Eine Primär Wicklung und zwei Sekundärwicklungen mit Mittelabgriff. Nun
habe ich die Anzahl der Einheiten auf 2 gesetzt. Sobald ich allerdings
eine Änderung an Einheit A mache, verschiebt sich der Inhalt von Einheit
B.
Ich habe gesehen, dass es einen Haken für "Von allen Bauteilen gemeinsam
genutzt" gibt.
Allerdings wird mein Mittelabgriff, den ich auf Sekundärwicklung 1 und 2
gemeinsam nutze, ja nicht auf der Primärwicklung verwendet.

Gibt es eine Möglichkeit unterschiedliche Einheiten zu erstellen?!

Vielen Dank im Voraus!


Gruß
Dominik

von Ich Nicht (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das geht relativ simpel:

Bei den "Eigenschaften" des Bauteils unter "Optionen" die Anzahl der
Einheiten anpassen.

Danach kann man in der Menuleiste oben die Einheiten auswählen.

von dominikkr (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich Nicht schrieb:
> Bei den "Eigenschaften" des Bauteils unter "Optionen" die Anzahl der
> Einheiten anpassen.
>
> Danach kann man in der Menuleiste oben die Einheiten auswählen.


Genau das habe ich getan...


dominikkr schrieb:
> Nun
> habe ich die Anzahl der Einheiten auf 2 gesetzt. Sobald ich allerdings
> eine Änderung an Einheit A mache, verschiebt sich der Inhalt von Einheit
> B.

von Ich Nicht (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sorry, das hatte ich doch glatt überlesen.

Das Verhalten kenne ich, ist bei mri auch so. Da kenne ich keine Lösung.

Sorry. Ich designe meine Bauteile einfach so, das die bei jeder Einheit
passen.

von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo dominik.

> Ich habe gesehen, dass es einen Haken für "Von allen Bauteilen gemeinsam
> genutzt" gibt.
> Allerdings wird mein Mittelabgriff, den ich auf Sekundärwicklung 1 und 2
> gemeinsam nutze, ja nicht auf der Primärwicklung verwendet.
>
> Gibt es eine Möglichkeit unterschiedliche Einheiten zu erstellen?!

Ja. Nimm den Haken bei: "Von allen Bauteilen gemeinsam
genutzt" weg. ;O)

Näheres hier nachlesen:
Beitrag "Re: Kicad symbol mit mehreren Komponenten"

Du kennst https://www.mikrocontroller.net/articles/KiCAD#Schaltplan
schon?

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
von dominikkr (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die schnellen Antworten.

Ich habe mir auch den Beitrag von Bernd mal durchgelesen und bin dort
aber leider auch auf keine Antwort zu meiner Frage gestoßen.

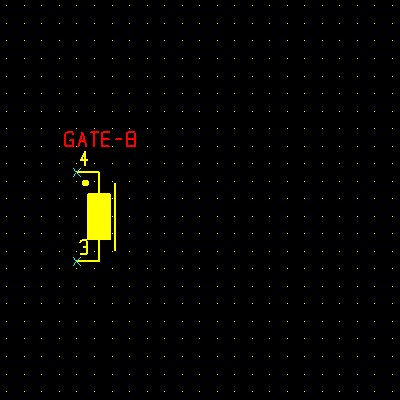

Um das ganze zu verdeutlichen ist im Anhang ein Beispiel für mein
gewünschtes Symbol aus einem anderen Layoutprogramm (Cadstar 13).


Gruß
Dominik

von Bernd W. (berndwiebus) Benutzerseite


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Dominik.

dominikkr schrieb:

> Danke für die schnellen Antworten.

Bitte, gern geschehen.

>
> Ich habe mir auch den Beitrag von Bernd mal durchgelesen und bin dort
> aber leider auch auf keine Antwort zu meiner Frage gestoßen.

Dann solltest Du Deine Frage etwas präzisieren.
Was genau geht denn nicht?

> Um das ganze zu verdeutlichen ist im Anhang ein Beispiel für mein
> gewünschtes Symbol aus einem anderen Layoutprogramm (Cadstar 13).

Dann schau doch einmal in den Anhang.

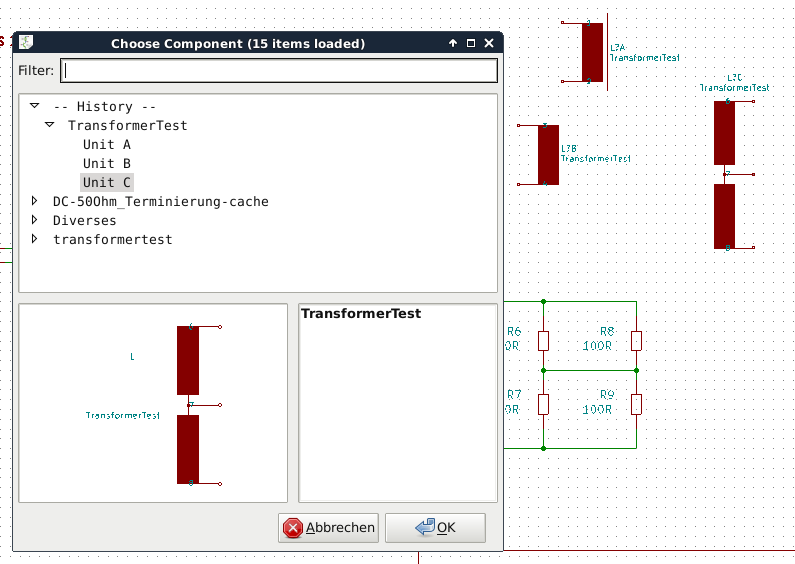

Screenshot: "Eeschema_TrafoInAufgeloesterDarstellung_26Oct2016.png"

und die Bibliothek dazu:
"transformertest.lib"

Ich gebe zu, dass sich das Verhalten von Eeschema in diesem Punkte etwas
zum Besseren gewandelt hat. Trozdem denke ich kommt man mit ein paar
Versuchen auch nach der veralteten Beschreibung zum gewünschten
Ergebnis. ;O)

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

von Bernd W. (berndwiebus) Benutzerseite


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:

Bernd W. schrieb:

> Dann schau doch einmal in den Anhang.
> Screenshot: "Eeschema_TrafoInAufgeloesterDarstellung_26Oct2016.png"
>
> und die Bibliothek dazu:
> "transformertest.lib"

Verbesserte Version:

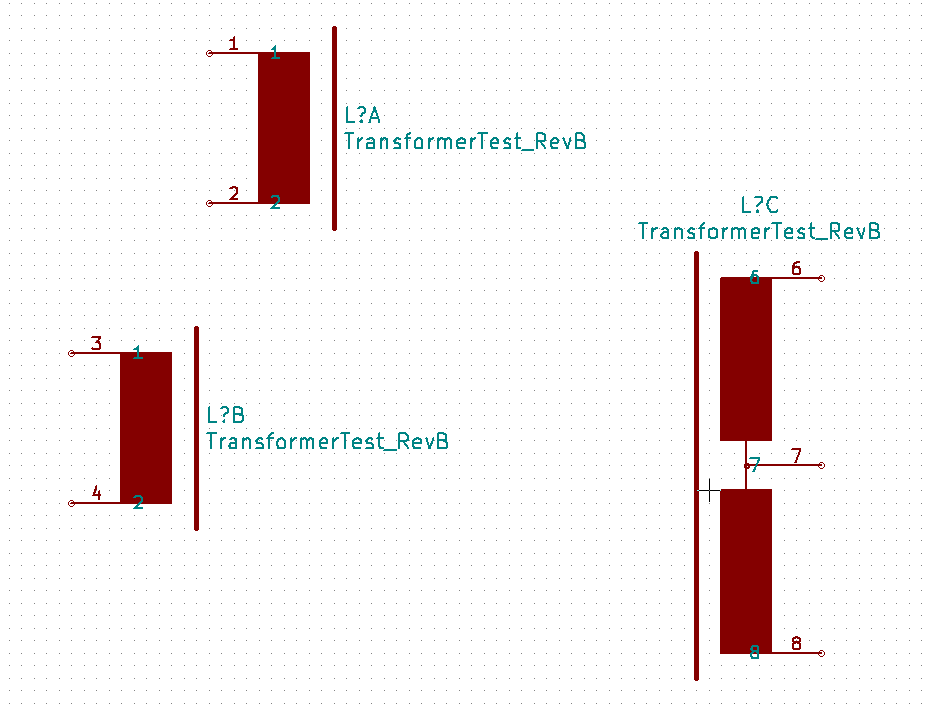

"Eeschema_TrafoInAufgeloesterDarstellung-RevB_26Oct2016.png"

und die Bibliothek dazu:
"transformertest.lib"

Die Kohlenkasten Induktivitäten/Trafospulen sind übrigens auch hier in
Europa seit dem letzten Jahrtausend veraltet. ;O)

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

von dominikkr (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke Bernd!

Nach mehrmaligem Durchlesen hab ich jetzt kapiert wie es funktioniert...
:D

Umständlich aber es tut was es soll.


Vielen Dank für die tolle Unterstützung hier!!!

Gruß
Dominik
