Optischer Heidenhain-Encoder, 24V->~3V

Gast #4779621
Ein FPGA [Xilinx Zynq] mit 5V-toleranten Eingaengen soll o.g.
Quadraturencoder auslesen, bis vll 100-200kHz. Die Pegel muessen von
~24V (10-30V) reduziert werden.
Soll ich Reihenwiderstaende und die internen Schutzdioden verwenden oder
Spannungsteiler oder eine ganz andere Loesung (welche?)?
Gast #4779628
Decoder schrieb:
> Soll ich Reihenwiderstaende und die internen Schutzdioden verwenden oder
> Spannungsteiler oder eine ganz andere Loesung (welche?)?

Ein Optokoppler wäre auch eine Möglichkeit. Dann hast du dein FPGA auch
gleich von den Störungen der realen Welt ein bisschen entkoppelt.
Gast #4779794
Decoder schrieb:
> Soll ich Reihenwiderstaende und die internen Schutzdioden verwenden oder
> Spannungsteiler oder eine ganz andere Loesung (welche?)?

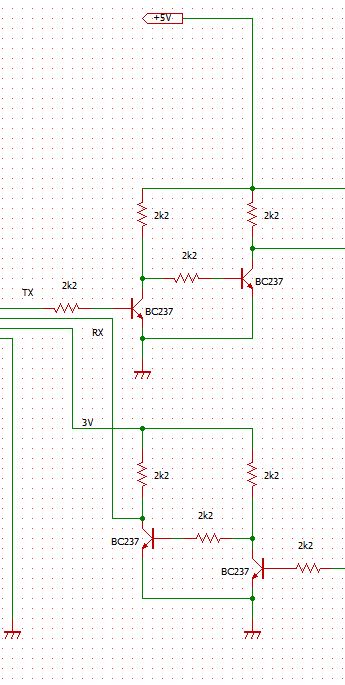

Bei diesen Frequenzen reichen Spannungsteiler mit Widerständen. Du mußt
aber die Schaltschwelle des FPGA beachten und ob Schmitt-Trigger an den
Eingängen vorhanden sind.
Ganz bequem bieten sich RS232-Empfänger wie MC1489 an, oder man nimmt
einen 2-fach Komparator LM393 oder 4-fach LM339, sofern noch ein
Index-Impuls dabei ist.
