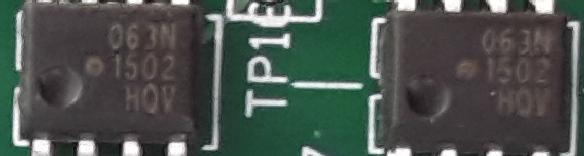

Ich habe hier auf einer Platine eines Heizungsreglers mehrere
Optokoppler siehe lt Bild. Nach dem was ich "zusammensuchmaschint" habe
sollte es sich um einen Dual CMOS Koppler ala LH1502 von Vishay handeln,
ich kann nur das SMD Marking keinem Hersteller zuordnen.

Kennt Jemand den Macher der abgebildeten ICs? Ich würde die Dinger gerne
durch weitgehend identische ersetzen, auch hinsichtlich
Stromübertragungsfaktor etc..

Guckt bitte mal drüber,

danke, Holm

Edit: Mist, beim ersten Dateiname fehlte der '.'..

von hp-freund (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Clemens L. (c_l)


Bewertung
0 lesenswert
nicht lesenswert
Der LH1502 war mal Teil der Siemens-Optoelektronik-Sparte, die von
Vishay übernommen wurde. Das bedeutet, dass sich das Marking öfters mal
geändert haben könnte. Ist der Regler denn so alt?

Es ist aber sehr wahrscheinlich, dass hp-freund recht hat und dies
HCPL-063N sind.

Beim LH1502 sind die beiden LEDs in der gleichen Richtung, beim
HCPL-063N gespiegelt. Der LH1502 soll Wechselstrom schalten (Ausgänge
sind zweimal die beiden Schalter-Anschlüsse), der HCPL-063N hat
Open-Collector-Digitalausgänge (dann gibt es Pull-Up-Widerstände) und
zwei Pins für VCC/GND. Der Datecode des HCPL-063N wäre Februar 2015;
kann das stimmen?

Und warum willst du sie ersetzen?

: Bearbeitet durch User
von Lothar M. (lkmiller) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> Nach dem was ich "zusammensuchmaschint" habe
Passt das Pinout aus dem Datenblatt zum Layout?

hp-freund schrieb:
> Nicht eher dieser?
Der passt vermutlich besser und die 1502 sagen nur, dass er in der KW02
im Jahr 2015 gefertigt wurde...

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
HCPL-063N kann gut sein...

Auch DC 1502 kann stimmen.

Ich habe den Regler jetzt nicht hier liegen, das war nur ein Foto..

Der Hintergrund ist, das die Platine aus dem "Netzteil" eines teuren
amerikanischen Meßgerätes stammt und sich halt im Netzteileinschub
befindet.
Im Netzteileinschub befindet sich ein 08/15 24V Netzteil, ein paar DC/DC
Wandler und diese Platine mit einem MC im PLCC84 Gehäuse, einem
Thyristorsteller und etwas Analogkram wie OPVs und ein ADU der über die
Koppler mit dem Rechner kommuniziert.

Der Thyristorsteller steuert einen Ofen und schon beim Startup nörgelt
das Ding das der Ofenwiderstand zu hoch sei, der ist aber in Ordnung.

Die bisherige Verfahrensweise war den Hersteller zu benachrichtigen, den
großen Ringkentrafo auszubauen und in das vom Hersteller gelieferte
Netzteil einzubauen (macht nur 115V für Rechner usw. aus den 230V) und
das alte Netzteil zurück zu schicken. Alles Prima..? Kostennote $4000
und das mehrfach in den letzten Jahren, nahezu jährlich (Siehe Datecode
Optokoppler).

Ich habe den Kram untersucht weil die Besitzer (ein Forschungsinstitut)
nach einer preiswerteren Lösung sucht (IMHO verständlicherweise). Habe
mit HotAir die Platine nachgelötet worauf hin sie ein paar Stunden ging,
nun ist wieder Ruhe. Ich will mal probehalber die OC wechseln, Messen
kann man daran so richtig Nichts, weil der Regler mit der Steuerung
kommunizieren muß um überhaupt den Ofen einzuschalten, die
Versorgungsspannugen sind ok (+5, +-15). Ansonsten gibts in der Gegend
noch AD633, LM311 und einen DDC112 von BB. Letzterer ist ein 20Bit
Wandler..nach dem Wechsel der Optokoppelei habe ich vor die Hände zu
heben..

Gruß,

Holm

von Clemens L. (c_l)


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> Ich will mal probehalber die OC wechseln

TLP2160/TLP2161 sind kompatibel, haben aber einen größeren
Temperaturbereich.

> Habe mit HotAir die Platine nachgelötet worauf hin sie ein paar
> Stunden ging, nun ist wieder Ruhe.

Das klingt aber nicht nach einem Problem mit den Optokopplern ...

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Nein, das klingt nicht nach einem Problem mit den Kopplern, aber deren
Ausfallwahrscheinlichkeit liegt erfahrungsgemäß etwas höher..schon klar
das das ein Schuß ins Blaue ist.

Gruß,
Holm

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das Gerät ist wieder im Einsatz, ich habe die Optokoppler gewechselt und
es läuft wieder.

Gruß,

Holm

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> Das Gerät ist wieder im Einsatz, ich habe die Optokoppler gewechselt und
> es läuft wieder.
>
> Gruß,
>
> Holm

..ich hole das mal wieder hoch..ich habe den selben Fall wieder wie es
scheint, in 2 anderen Geräten der selben amerikanischen Firma.
Der Fall 1 ist ein identisches Netzteilmodul, mit identischem Fehler.
der Fall 2 ist eine Subplatine eines anderen Gerätes vom selben
Hersteller das eine elektronische Waage und ein Thermoelement abfragt.
Neben DC/DC Wandlern ist einiges hochwertiges OPV Gemüse und mehrere
LTC2400 auf der Platine..und 4 Stück der bereits als "usual Suspects"
bekannten HCPL-063N Optokoppler...!

Das Problem ist, das die 4. Platine im Gerät verbaut ist und jetzt den
Arsch hoch gemacht hat, Die Umgebungstemeratur vom Thermoelement wird
mit -201,75°C ausgelesen, das Thermoelement ist neu..
Ich habe nun eine der defekten bereits getauschten und nun
herumliegenden Platinen mitgenommen und werde mal die Optokoppler
tauschen, frage mich allerdings was hier los ist.

Haben die das ganze Gerät mit zu wenig Strom durch die LED konstruiert
so das die Koppler die Informationen nicht mehr übertragen wenn sie
altern? Da ist ja ne einkömmliche Sollbruchstelle für den Hersteller..


Gruß,

Holm

von Clemens L. (c_l)


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> frage mich allerdings was hier los ist.

Wenn Nachlöten hilft, dann war es wohl ein Löt-Problem.

> werde mal die Optokoppler tauschen

Hast du mal getestet, ob sie defekt sind?

> Haben die das ganze Gerät mit zu wenig Strom durch die LED konstruiert
> so das die Koppler die Informationen nicht mehr übertragen wenn sie
> altern?

Das wäre rein theoretisch möglich. Wieviel Strom benutzen sie denn?

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das Nachlöten hatte 3 Tage geholfen, erst der Tausch aller Koppler hatte
das Problem behoben. Ich hatte es halt nur als logisch empfunden das die
LEDs in den Kopplern altern könnten und habe damit zumindest im ersten
Netzteil einen Treffer gelandet denn das geht immer noch.
Ich habe nun erst mal Koppler nachbestellt, die sind mit 5,50/Stück
nicht billig und werde die nächsten tauschen..gucken was passiert.
Um die genaue Dimensionierung der LED Treiber hatte ich mir noch nicht
den Kopf zerbrochen, mache ich nächste Woche..
Kann auch gut sein das die zu viel Strom durch die LEDs schicken und die
zu schnell altern, oder auch durch legieren.

Gruß,

Holm

von Clemens L. (c_l)


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> Kann auch gut sein das die zu viel Strom durch die LEDs schicken

Wenn der Pullup am Ausgang nicht zu einem anderen Vcc geht, kannst du
den robusteren TLP2160 nehmen.

von Olaf (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> Ich hatte es halt nur als logisch empfunden das die
> LEDs in den Kopplern altern könnten und habe damit zumindest im ersten
> Netzteil einen Treffer gelandet denn das geht immer noch.

Naja, mit den Empfindungen ist es so eine Sache. Manchmal ist Datenblatt
lesen besser. :-)
Aber du hast schon nicht ganz unrecht. Wie man diversen Datenblaettern
unterschiedlichster Optokoppler entnehmen kann, ist das
Uebertragungsverhalten stark abhaengig von der Charge, der Alterung und
der Temperatur. Da ist es schon denkbar das da einer was entwickelt hat
und zu dem Zeitpunkt hatte er eine Rolle auf der Maschine die einen
besseren Uebertragungskoeffizient hatte. Vielleicht ist aber auch nur
das Lueftungssieb verstoepft oder Elkos lassen nach und als Folge wird
es in der Kiste waermer als der Entwickler sich das gedacht hat.

Olaf

von Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Oh, solche ominösen Netzteilausfälle habe ich auch schon bei Kunden
beobachtet. Aber das ist ein Großkonzern, die tauschen jedesmal das
Netzteil, deren Endkunden zahlen. Ich mach nur den Notdienst.

Namaste

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Naja...der Fehler war in einem Netzteilmodul (ich hatte das oben schon
beschrieben) aber hat mit dem Netzteil an und für sich nichts zu tun.

Das Gerät ist ein Laborgerät für Schwingungsuntersuchungen bei
verschiedenen Temperaturen und Drücken..für wirklich kleine Proben.
Die haben im Netzteilmodul eine Thyristorsteuerung für eine Heizung mit
drin und lustigerweise auf der selben Platine eine 24Bit ADU Mimik mit
Präzisionswiderständen etc. das die Temperaturen, Widerstand der Heizung
usw. ermittelt. (man muß ja den Thyristor nicht zünden wenn man messen
will).
Dazu hat diese Platine auch noch ne eigene CPU, hab jetzt nicht im Kopf
welche. Der Ganze Kram kommuniziert scheinbar über eine optisch
entkoppelte SPI mit einem "Zentralrechner" im Gerät, der seinerseits
wieder mit einem externen Bedien-PC redet.

Bei den beiden Netzteilmodulen (Fehler identisch) wurde bzw. wird ein
fehlerhafter Widerstand der Heizung angezeigt und die gemessenen
Temperaturen sind auch Gülle.
Auf dieser Waagenplatine scheint sich nun das selbe Trauerspiel
abzuspielen, die "optisch entkoppelte SPI" zum "Zentralrechner" geht
schief und es wird Mist angezeigt. Immerhin kriegt es die Kiste mit so
viel Rechnern hin falsche Werte aufs Display zu bringen anstatt einen
Ausfall zu melden..amerikanische Weltraumtechnik also..
Diese "optisch entkoppelte SPI" ist das was im Netzteil genauso wie auf
der Waagenplatine mit den HCPL-063N 10Mbaud Optokopplern gemacht wird.

Ich habe keine Chance in den Dingern irgendwas Vernünftiges zu messen,
dafür wären Diagnoseprogramme etc. notwendig. Man bekommt auch keinerlei
Unterlagen. Das Problem wird gelöst in dem man im Jahresabstand ein
neues Netzteil für $4000 schickt, kaputte Waagenplatinen gibts wie
gesagt schon 4, Nr 5 ist jetzt ausgefallen.

Gruß,

Holm

Beitrag #5061373 wurde von einem Moderator gelöscht.
Beitrag #5061461 wurde von einem Moderator gelöscht.
von Holm T. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Auch wenn ich hier nicht angesprochen bin..es ist mir relativ egal was
man darüber denkt das ich die Probleme des Krams meiner Kunden hier
diskutiere.

Für die Kunden macht es den Unterschied das ich den Müll doch wieder hin
bekomme vs. "das Ding muß neu.." wie ein großer Teil der Konkurrenz die
Sache sieht. Klar hat da die Konkurrenz meist ne höhere Marge und
weniger Aufwand...

Ich unterhalte mich gerne mir "Mitstreitern" über Probleme, man kann nur
dazu lernen.

Mal ganz abgesehen davon das mich anonyme Kommentare nicht sonderlich
interessieren und auch nicht von übermäßiger Fachkompetenz zeugen..

Gruß

Holm

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe gerade die Optokoppler bekommen und gewechselt, noch nicht
getestet was dabei heraus gekommen ist, dazu muß ich zum Kunden...


Ich habe aber mal geguckt wie der LED Strom dimensioniert ist, im
Netzteilmodul mit Vorwiderständen von 750 Ohm an 5V was bei 1,3V
Flußspannung 5mA ergibt, in dem analogen Meßmodul sind 1K
verbaut..ergibt 3,7mA.


Das Datenblatt des HCPL063N gibt als "Absolute Maximum Rate" einen
"Average Input Current" von maximal 10mA an..da sollte also genug Luft
sein.

Als "Recommended Optating Conditions" gibts einen Diodenstrom zwischen 3
und maximal 10mA, paßt also so weit Alles.

Beibt die Frage wie das mit Reverse- oder Impulsströmen im ganzen Gerät
so ist.


Ich gebe Bescheid was dabei herausgekommen ist. Ich werde ein weitere
Meßplatine mitnehmen und TLP2160 ausprobieren die nicht nur einen
breiteren Temperaturbereich haben sondern auch deutlich preiswerter zu
haben sind.

An die Mods: Mich stört Eure Löscherei deutlich mehr als sinnloses
Angepflaume von Niemands...

Gruß,

Holm

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
So Vorgestern die Meßplatine eingebaut..funzt. Heute die Rückmeldung zum
Netzteilmodul..funktioniert auch.

Was also passiert da mit den Optokopplern? Das ist doch nicht normal..

Gruß,

Holm

von Clemens L. (c_l)


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> Bei den beiden Netzteilmodulen (Fehler identisch) wurde bzw. wird ein
> fehlerhafter Widerstand der Heizung angezeigt und die gemessenen
> Temperaturen sind auch Gülle.
> Auf dieser Waagenplatine scheint sich nun das selbe Trauerspiel
> abzuspielen, die "optisch entkoppelte SPI" zum "Zentralrechner" geht
> schief und es wird Mist angezeigt.

Könnte man diese Fehler mit "alle Bits 1" (oder 0) erklären, oder sind
nur einzelne Bits falsch?

(SPI sollte ohne Clock-Signal gar nicht funktionieren ...)

Holm T. schrieb:
> Was also passiert da mit den Optokopplern?

Hast du die ausgebauten Chips mal getestet, ob sich Ein- oder Ausgang
falsch verhalten?

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Clemens L. schrieb:
> Holm T. schrieb:
>> Bei den beiden Netzteilmodulen (Fehler identisch) wurde bzw. wird ein
>> fehlerhafter Widerstand der Heizung angezeigt und die gemessenen
>> Temperaturen sind auch Gülle.
>> Auf dieser Waagenplatine scheint sich nun das selbe Trauerspiel
>> abzuspielen, die "optisch entkoppelte SPI" zum "Zentralrechner" geht
>> schief und es wird Mist angezeigt.
>
> Könnte man diese Fehler mit "alle Bits 1" (oder 0) erklären, oder sind
> nur einzelne Bits falsch?
>
> (SPI sollte ohne Clock-Signal gar nicht funktionieren ...)
>
> Holm T. schrieb:
>> Was also passiert da mit den Optokopplern?
>
> Hast du die ausgebauten Chips mal getestet, ob sich Ein- oder Ausgang
> falsch verhalten?

..nein noch nicht. Die liegen hier noch in einer Schachtel. Angesichts
der Tatsache das das SO8 ist, macht das Mühe.


Was die da mit ihrer SPI treiben weiß ich auch nicht..

Gruß,

Holm

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
..das oben besprochene AMI-Netzteil steht wieder auf dem Plan, der Kunde
wünscht das ich erneut die Optokoppler wechsele.

Gruß,

Holm

von SNT (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Holm T. schrieb:
> ..das oben besprochene AMI-Netzteil steht wieder auf dem Plan, der Kunde
> wünscht das ich erneut die Optokoppler wechsele.

Schnell alternde Optokoppler?

Bei wie viel °C werden die denn betrieben?

von Holm T. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
..da wird nix wirklich warm, das isses nicht. Lies weiter oben, die
Betriebsbedingungen sind auch so weit ok, also bleibt nur noch das die
dynamisch an der Kotzgrenze betrieben werden.
Ich werde in einer Woche oder so, wenn ich das Mopped wieder auf den OP
Tisch habe mal ein Foto davon machen.

Gruß,

Holm

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
