Ich habe mir dieses Hantek DSO besorgt um einfache, meist digitale
Signalverläufe aufzeichnen und analysieren zu können. Zwar wäre hier ein
LA mitunter besser, aber auf einem Oszi sieht man halt auch noch einen
"echten" Signalverlauf mit ein- und ausschwingzeiten,
störüberlagerungen, Pegel, etc.

Leider komme ich damit nur bedingt zurecht, trotz "Handbuch".
Wenn ich z.b. ein Signal aufzeichnen möchte, welches mehrere Sekunden
lang ist, dann dachte ich es genügt einen Trigger zu definieren und auf
die "Play" Taste zum aufnehmen zu drücken und wenn ich genug habe wieder
da drauf, bzw. auf Pause und könnte mir das dann in aller Ruhe ansehen
und ausmessen.

Zwar klappt der Aufzeichnungsstart so, aber diese endet relativ bald,
obwohl ich nicht per Hand stoppe. Was mache ich nur falsch?

Ich scheitere schonmal an der Treiberinstallation unter Windows 10, weil
Hantek dafür nur unsignierte Teiber anbietet. Also hab ich es auf einem
Windows 7 Laptop installiert.

Nun würde ich aber gern die aufgezeichneten Daten vom Laptop abspeichern
und auf meinem PC mit großem Bildschirm in die Software einladen. Die
läuft auch ohne Treiber. Die per "Save data" gesicherte Ascii-Datei
lässt sich aber mit "Load data" garnicht einladen. Hier erwartet das
Programm auch eine Datei mit der Endung .ref Umbenennen bringt auch
nichts.

Auch kann ich in der Aufzeichnung nicht sauber scrollen. Ziehe ich mit
rechter Maustaste den Graphen nach links, springt er nach zwei, dreimal
ziehen wieder auf den Anfang. Ich kann nicht "durchblättern".

Bedien ich das Teil falsch, oder ist das so murksig?

von Frank G. (frank_g53)


Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Zwar klappt der Aufzeichnungsstart so, aber diese endet relativ bald,
> obwohl ich nicht per Hand stoppe. Was mache ich nur falsch?

Da wird der Speicher voll sein. Und je nach Zeiteinstellung ist der
Speicher recht schnell voll.

Olli Z. schrieb:
> Wenn ich z.b. ein Signal aufzeichnen möchte, welches mehrere Sekunden
> lang ist, dann dachte ich es genügt einen Trigger zu definieren und auf
> die "Play" Taste zum aufnehmen zu drücken

Das funktioniert auch so. Aber dein Gerät hat nur einen Speicher von 1Mb
je Kanal.

Z.B. bei meinem DSO:
Zeiteinstellung auf der X-Achse: 100ms
Aufzeichnungsdauer bis Speicher voll ist und DSO anhält: 5s
Bei einer Zeiteinstellung von 100ns ist der Speicher bereits bei 50µs
voll.

Vielleicht kannst du mit dem 2.Kanal gezielter triggern um den
gewünschten Ausschnitt zu bekommen.

Hier noch weitere Info: Beitrag "Habe eine Frage zu Hantek 6022BE USB-DSO?"

Nebenbei: Du hast die Frage im falschen Bereich gepostet.

von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert
Schau mal bei eevblog. Da gibt es einen riiiesen Thread zum 6022be und
es wurden mehrere alternative Softwaren geposted.

von Magom.Druide (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Ich scheitere schonmal an der Treiberinstallation unter Windows 10, weil
> Hantek dafür nur unsignierte Teiber anbietet. Also hab ich es auf einem
> Windows 7 Laptop installiert.

Mglw. kannst durch 'RESET' oder wie das bei Hantek eben heißt, den
Speicher löschen, kann was helfen, muß aber nicht!

Wer verwendet heute noch Windows 10 ? Das ist doch ein völlig
unbrauchbares System! Heute verwendet man im Profi-bereich nur mehr
win2k/XP/7.
Darum bietet kein Hersteller mehr solche windoof-Treiber an.

Alles sonstige läuft sowieso auf Linux

von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert
Die 1 mb Speicher sind eh im pc. Evtl haben die alternativen Softwaren
da eh mehr zu bieten. Muss man im Prinzip nur ein define ändern.

von Magom.Druide (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Andreas R. schrieb:
> Die 1 mb Speicher sind eh im pc.

Was im PC 1 MB ?
Muß man die Daten noch mit Hand hinübertragen
oder gibts schon eine täglicheBusverbindung?

von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert
Das 6022be hat Speicher für knapp 1000 Punkte, die per Polling in den PC
übertragen werden und dort in den 1 MB Puffer gelangen.  Diesen Puffer
kann man also erweitern.

Es gibt ja inzwischen mehrere Opensource Varianten der Software.

http://www.eevblog.com/forum/testgear/hantek-6022be-20mhz-usb-dso/?topicseen

von Olli Z. (z80freak)


Bewertung
0 lesenswert
nicht lesenswert
VIELEN DANK für die vielen Tipps! Das muss ich jetzt erstmal alles
durcharbeiten, lesen und probieren.

Das mit der 1MB Puffergröße der PC-Software finde ich überraschend
dämlich, denn speicher wäre ja genug da. Ok, das das DSO puffern muss
ist klar, auch das die Daten ja über das ggf. relative langsame USB zum
PC gelangen müssen.
Für dieses Problem ist wohl auch dieser spezielle USBXI Port gedacht?

Der eingebaute USB 2.0 Controller könnte ja bis zu 480 MBit/s, also
sicher gute 30 MByte/s. Und dann wird das Hantek ja mit zwei USB
angeschlossen. Wenn das ausgenutzt wird, sollte die
Übertragungsgeschwindigkeit für Echtzeit ausreichen, für die maximal 48
Megsameples/s. Auf dem Board ist wohl ein  AD9288 8-Bit AD-Wandler
drauf.

Kurios finde ich, das sich die PC-Software von div. DSO Herstellern so
ähnlich sind. Mitunter glaubt man das da nur andere Farbthemen und
Positionierung der Bedienelemente geändert wurden. Gut möglich das da
einer vom anderen klaut und die Summe der Einstellmöglichkeiten ist ja
auch irgendwie "natürlich" begrenzt.

War auch meine Hoffnung, hier eine andere Software zu finden die mit dem
Hantek kompatibel ist, aber besser funktioniert. Ist halt die Frage der
Schnittstelle und da wird sicher jeder Hersteller sein eigenes Süppchen
kochen. Da liegt die einzige Hoffnung auf OpenSource und
Reverse-Engineerer.

: Bearbeitet durch User
von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert
Der 2. Stecker ist nur für Strom. Nur 1 Stecker hat Datenleitungen.

Die max Nettodatenrate von USB 2 ist knapp über 50 MByte.

http://www.giga.de/extra/usb/specials/usb-geschwindigkeit/

Mit 48 Megasamples ist das 6022 da schon seeehr dicht dran. Außerdem
kann es nicht gleichzeitig messen und streamen. Dadurch kann man den
Triggerpunkt verpassen. Es gibt eine alternative Firmware, welche dieses
Problem angeht:

https://github.com/jhoenicke/Hantek6022API

Im Moment wird gerade OpenHantek angepasst (siehe Ende des eevblog
Threads). Für Windows ist die RichardK Software ne gute Option.

: Bearbeitet durch User
von C. A. Rotwang (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Andreas R. schrieb:
> Der 2. Stecker ist nur für Strom. Nur 1 Stecker hat Datenleitungen.
>
> Die max Nettodatenrate von USB 2 ist knapp über 50 MByte.
>
> http://www.giga.de/extra/usb/specials/usb-geschwindigkeit/

Netto meint aber hier ohne Protokolloverhead (Headerpakete
CRC-Übermittlung etc). Diese 54 MByte sind nicht mal theoretisch am Bus
erreichbar, das ist nur physicallayer (480 Mbit/sec und 10-8 Codierung).
In der Praxis sind werte oberhalb 40 MByte/sec aus einem Filessystem
nicht erreichbar. Selbst mit reinem Streamen aus einem Speicher kommt
man kaum über 42 MByte

> Mit 48 Megasamples ist das 6022 da schon seeehr dicht dran. Außerdem
> kann es nicht gleichzeitig messen und streamen.

Warum eigentlich nicht?

von Olli Z. (z80freak)


Bewertung
0 lesenswert
nicht lesenswert
C. A. Rotwang schrieb:
> Andreas R. schrieb:
>> Der 2. Stecker ist nur für Strom. Nur 1 Stecker hat Datenleitungen.
Ok, vermutlich ist es der rote von den beiden. Schade eigentlich, denn
der USB-Controller auf dem Board hat 2 Ports.

> In der Praxis sind werte oberhalb 40 MByte/sec aus einem Filessystem
Das sind auch meine Erfahrungen, daher war ich sogar noch konserwativer
mit meinen 30 MB/s. Das müsste aber doch auch von der eingestellten
Zeitauflösung abhängen. Wähle ich hier 10 oder 100ms, dann dürfte das ja
nicht wild sein? Wieviele Samples würde der dann machen? Ist das evtl.
fix auf 1000 Samples und er überträgt oder zeigt ggf. nur weniger an?

>> Mit 48 Megasamples ist das 6022 da schon seeehr dicht dran. Außerdem
>> kann es nicht gleichzeitig messen und streamen.
>
> Warum eigentlich nicht?
Vermutlich weil der 1 kb Speicher (1000 Samples Buffer, mit 8 Bit pro
Sample) intern im Chip ist und das USB nicht im Chip sondern über einen
separaten Controller gemacht wird. Dann muss die CPU die Daten über den
Bus schaufeln.

von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert

von Magom.Druide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Da liegt die einzige Hoffnung auf OpenSource und
> Reverse-Engineerer.

Die Hoffnung stirbt bekanntlich zuletzt !




Diesem Satz ist eigentlich nichts hinzuzufügen .

Ich hab 3 Oszis bisher angefunden : JYE DSO150 (30,-)
und das Owon XDS (dzt. 650,-), hab mich für letzteres entschieden. Und
muß gestehen, bereuen tut man das nicht. Ich habs aber gleich halb
abgemurkst, reklamiert, und dann noch komplett abgemurkst. Und jetzt
kostets 130,- mehr. Ehrlich gesagt, ich verstehs nicht, wie man sich
sowas überhaupt kaufen kann. Also beim Speicher ist bei mir jetzt jeder
Ofen aus. Weil der Preis rechtfertigt diese techn.Mickrigkeit in keiner
Weise.
Ich kauf immer nur das Zweitbilligste.
Das Owon wie auch das JYE waren das Zweitbilligste.
Dazwischen ist nichts, was wirklich lohnen würde ! Hinausgworfene Zeit
und Geld müssen auch miteingerechnet werden. Und bei PC-Oszis auch noch
ein PC. Mit dem PC kann man das Oszi gleich mitentsorgen.


Zuguterletzt: Mit der Hoffnung starb dann 'Windows' gleich mit.

von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert
Also mein 6022be geht noch. Du darfst die Dinger nach dem Kauf nicht
gleich in die Steckdose stecken!

Das Gute beim 6022 ist, dass es wirklich seehr oft verkauft wurde. Es
gibt ne Menge Leute, die es haben und daran rumbasteln. Dürfte kaum ein
Scope mit mehr Software dafür geben.

Die meisten der JYE Dinger scheinen mir nicht soooviel besser als das
10$ DIY Oszi zu sein?

http://www.stm32duino.com/viewtopic.php?t=107

von Magom.Druide (Gast)

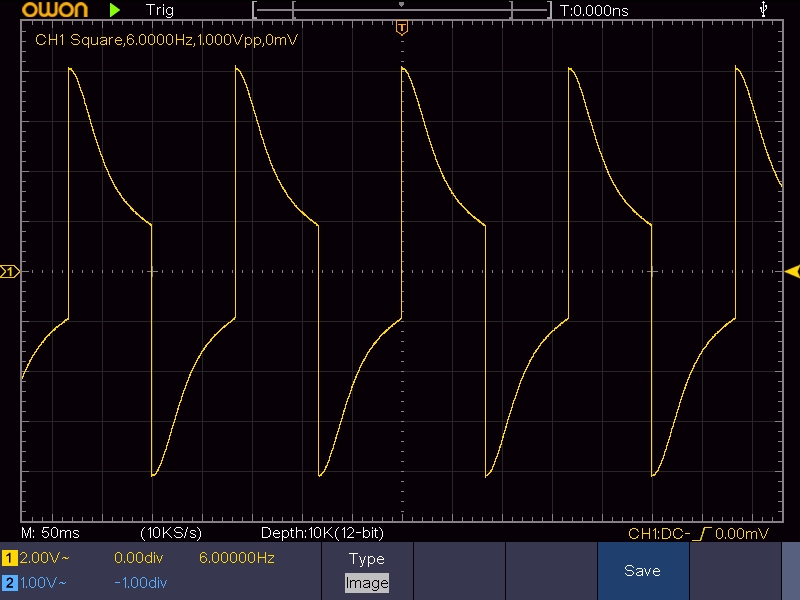

Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das 150 hat ah schön 12-bit! MIT Gehäuse !

Habs leider in die Steckdose stecken müssen ,war nicht anders in Betrieb
zu setzen. Mglw. hats einen Self-Destroyer eingebaut, der über eine
bestimmte (eher seltene) Tastenfolge aktiviert wird. Gestartet wirds
dann mit dem ersten Reset. Dann spinnts. Dann gehts wieder.
Dann Tastenfolge, spinnts schon wieder. Mit jeder Tastenfolge wird der
Mechanismus intensiver. Offensichtlich ist der AWG (nun komplett)
defekt. Seltsame Meldungen erscheinen. Nach dem dritten Reset spinnt der
USB-Port, kann nix mehr lesen. Nach dem vierten ist der Triggerzeiger
verschwunden.   GAME OVER.

von Olli Z. (z80freak)


Bewertung
0 lesenswert
nicht lesenswert
Wow, da liegen Freud und Leid ja sowas von dicht beieinander. Am
Wochenende ging in Ebay ein Tektronix TDS3032 für 280€ übern Tisch. Da
hatte ich die Auktion nur knapp verpasst. Also bei so einem Preis (was
sicher fast einmalig sein dürfte) braucht man eigentlich nicht woanders
schauen. Ich bleibe da mal weiter dran, denn Profigerät ist Profigerät
und Bastlergerät bleibt Bastlergerät.

Dennoch fänd ichs schön das Hantek wenigstens irgendwie zum laufen zu
bringen. So wie es ausgeliefert wird ist es eher unbrauchbar.

Da der verwendete Chipsatz wohl häufiger genutzt wird und wie schon
geschrieben oft verkauft ist, hätte ich auf ein vielfältiges Opensource
Angebot gehofft. Für Windows habe ich da aber noch nicht viel, bzw.
lauffähiges finden können. Ist unter Windows 10'aber auch schwieriger,
wegen der Zertifikatsgeschichte bei Software und Treibern.

: Bearbeitet durch User
von Andreas R. (daybyter)


Bewertung
0 lesenswert
nicht lesenswert
Du hast schon mal die Auswahl zwischen der RichardK Software, Sigrok und
noch den 2 anderen Softwaren aus dem eevblog Thread. Mich wundert, dass
die Leute bei f64 das Ding problemlos unter Win10 benutzen. Ich hab es
nur unter XP mal installiert und da ging es gut.

von Magom.Druide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> ein Tektronix TDS3032 für 280€

Sei froh daß du´s nicht erstanden hast -
Ebay-Artikel Nr. 232283510049
Finger weg von ebay ! Bringt nix als Ärger . Ich kann dir aus meiner
eigenen Erfahrung GARANTIEREN , daß Gebrauchtes von ebay,willhabenCo
NICHTS als Ärger einbringt . Das wär ja noch das kleinere Problem, das
Problem ist der Preis. Ein Gerümpelhaufen kostet heute mehr Geld als
Neuware. Neuware verschimmelt tonnenweise bei den Händlern ! Das sind
einfach KRANKE!
Verkäufer wie auch Käufer.

Ich hab oft Musikelektronik beobachtet. Nach 2 Jahren waren noch immer
-dieselben- Synthies drinnen. Rechne mal die Kosten...
Da haben Leute für ungepflegten "kenn mich da nich aus,wird ausdrücklich
als defekt verkauft" Sperrmüll Summen jenseits jedweder
Verstandestätigkeit. Für dasselbe Geld schickt dir der Thomann eine
ganze Palette neuester Hardware.
Und der reichelt und der conrad und der ... der auch, und der sowieso !
Betrifft insbesondere Elektronik.  Kauf maleinen alten Laptop!


Andreas R. schrieb:
> unter XP mal installiert und da ging es gut.

Unter XP funktioniert eh alles. Ich bin immer noch mit w2k im Internet
unterwegs. Das wird von Jahr zu Jahr besser. Das gesamte Internet wird
zurückgedatet. Mit Mageia hab ich tw mehr Probleme .. zB auf youtube.

von Magom.Druide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Magom.Druide schrieb:
> Sei froh daß du´s nicht erstanden hast -
> Ebay-Artikel Nr. 232283510049

TEXT:
Gerät funktioniert, ...ist jedoch nicht kalibriert. Die letzte
Kalibrierung wurde vermutlich im Jahre 2008 vorgenommen. Alle
technischen Daten zu dem Gerät finden sich leicht im Internet. Das Gerät
wurde SOGAR gereinigt und ist sauber. Optischer Zustand ist SOWEIT gut,
Es gibt leichte Verfärbungen am Gehäuse. Sonst nichts bemerkenswertes.??
-------
Nun das übliche: Privatverkauf, keine Garantie , keine Rücknahme, kein
Umtausch, keine Nachverhandlungen.
-------

Den kannst rupfen, wenn er dich legt.
Ich hab 7-8 ebay-Firmen und n paar Private mit '1 email' abgemurkst.
LKA, StA, einmal sogar bis zum Generalstaatsanwalt.
Beim Geld da kenn ich nix, da werd ich mordlüstern.
ALLE tot.

von Magom.Druide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
FRAG
ihn mal, ob das -Diskettenlaufwerk noch funktioniert !

von Magom.Druide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Magom.Druide schrieb:

>> Ebay-Artikel Nr. 232283510049
Diskettenlaufwerk PLUS Parallelport
Zwei gebrauchte Tastenköpfe bei Sofortkauf -GRATIS-
1312,- Versandkostenfrei

V E R S U S

http://www.batronix.com/versand/oszilloskope/Owon-XDS3202A+.html
8"-Touch-2xUSB-LAN-WiFi-VGA- 2ch-AWG- MM+DataLogger
1368,- versandkostenfrei in alle EU-Länder

Man hat immer die Qual
der Wahl:

Rechtskenntnisse oder EasyLiving

von Magom.Druide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Magom.Druide schrieb:
> FRAG
> ihn mal, ob das -Diskettenlaufwerk noch funktioniert !
((Parallelport-Drucker wirst ja kaum noch selbsthaben !

Wenn ja  bietest 280,-

ansonst 220,- (incl. 500Mhz.Tastköpfe +Versand )

reagiert er nicht - Preisvorschlag 50.-

falls Du noch Wert darauf legst.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
