Der 60-Euro-Sensor von Abbott Laboratories wird mit einem Applikator an die Unterseite des Oberarmes "getackert". Eine Kanüle legt einen Sensorfaden in den Oberarm, der die mg/dl-Messung mithilfe von Enzymen vornimmt. Das Sensorgehäuse ist mit einem doppelseitigem Klebeband an der Haut befestigt. Mit einem Lesegerät wird der Sensor aktiviert, danach kann man mit diesem Gerät oder mit einem Smartphone nach Belieben den Blutzuckerwert auslesen. Mit einer Smart-Watch kann man auch Alarme bei Unter- oder Überzucker auslösten lassen. Nach zwei Wochen ist das Enzym verbraucht und der Sensor Sondermüll, den man als Tüftler weiter verwenden kann: er enthält neben einer kleinen AgO-Knopfzelle einen TI NFC-Logger-Chip RF430FRL152h mit hochauflösendem Temperatur-Sensor und 13,56MHz-Antenne. www.ti.com/product/RF430FRL152H www.ti.com/lit/slas834 (NFC = Near Field Communication, NFP = natürliche Familien-Planung) Ich suche solche Sensoren und biete je nach Anzahl 1-2 Euro pro Stück. PM bitte an https://www.mikrocontroller.net/user/show/eprofi oder einfach hier im Thread (ohne Anmeldung möglich). Hier soll über weitere Details und Anwendungsmöglichkeiten diskutiert werden. rbca vom nfp-forum.de / XxEngineering hat hier ein tolle Idee: http://www.instructables.com/member/XxEngineering/ http://www.instructables.com/id/Up-Cyclino/
leider handelt es sich bei dem Chip der auf dem Freestyle libre verbaut ist nicht um den RF430FRL152h/RF430FRL152h sondern um den RF430TAL152h, ein ASIC speziell für Abbott Laboratories. Die RF430FRL15X-Serie erschien erst später. Es handelt sich dabei nicht einfach um einen Chip mit anderer Firmware. Sofern ich das Layout nicht falsch verstehe, dürfte auch die Pin Konfiguration des Abbott-Chips eine andere sein. Ich habe von Pierre Vandevenne Assembler Code bekommen, den er aus dem FRAM extrahieren konnte. Aber selbst wenn man den Code auf dem Chip angepasst bekommt, braucht man zur Programmierung neben einem JTAG Programmer auch einen Level-Shifter, den man sich selber bauen muss, oder das passende Kabel für über hundert Euro kauft. Es sei denn, man schafft es den Chip mit den richtigen Kommandos in den "over the air programming"-Modus zu bekommen. Der Ausgang des Experiments ist mir zu unsicher um da so viel Geld zu investiern. Dadurch dass die Platine sehr dünn ist und auch nur einseitig bestückt, kann man die Sensorplatine aber einfach in einer Haushaltspfanne braten um den Abbott IC (und sicherheitshalber ein paar SMD Widerstände) mit Pinzette zu entfernen. An zwei Stellen müssen dann noch Leiterbahnen durchtrennt werden und der neue, freiverkäufliche Chip (RF430FRL153h) aufgebraten werden. Letzteres geht fix, ich habe auf Anhieb 4 Exemplare ohne Fehlversuch hinbekommen. Ohne Lupe, ohne Temperaturkontrolle der Pfanne (mit der Dauer darf man aber wohl nicht übertreiben). Den ersten mangels Vorrat auch ohne Flussmittel. Die anderen habe ich aber vorher mit Isopropanol+Kolophonium aufgeklebt.
Hier findet man Schaltplan, Layout und weitere wertvolle Informationen von Humberto Kramm in Portugisisch: https://github.com/humbertokramm/FreestyleSensorLibre der eigentliche Sensor, der in der Haut steckt: https://github.com/humbertokramm/FreestyleSensorLibre/blob/master/HW-FreestyleSensorLibre/draw_1116-40.png Die Platine in hoher Auflösung: https://raw.githubusercontent.com/humbertokramm/FreestyleSensorLibre/master/HW-FreestyleSensorLibre/draw_1116_1.png Schaltplan, Layout und 3D (4 Seiten-PDF): https://github.com/humbertokramm/FreestyleSensorLibre/raw/master/HW-FreestyleSensorLibre.pdf XxEngineering (=rbca) hat bereits erwähnt, dass Pierre Vandevenne viel reversed hat (auch die Firmware): type1tennis.blogspot.de/2015_01_01_archive.html type1tennis.blogspot.be/2014/12/raw-libre-data-update.html type1tennis.blogspot.de/2015/01/freestyle-libre-raw-data-ti-update.html Für die Temperaturmessung verwendet Abbott zwei?? Thermistoren (im PDF RTH (83k) und R7 (71k)??), um einen Temperaturgradienten zu bestimmen. Kann auch sein, dass die zweite Temperatur aus dem internen Sensor stammt. Original Infos von TI: www.ti.com/product/RF430FRL152H/technicaldocuments insulinclub.de/index.php?page=Thread&threadID=26085 Ist der Sensor Sondermüll? insulinclub.de/index.php?page=Thread&threadID=26247 insulinclub.de/index.php?page=Thread&threadID=29164 Ein Blick ins Innere: www.mein-diabetes-blog.com/freestyle-libre-blick-ins-innere/ Und die Abbott-Diabetes-Patente: www.abbott.com/patents/diabetes-patents.html
Hier ist der FRAM des original Chips disassembled
Jetzt stellt sich die Frage nach dem Sinn? Bist du Hyperchonter, dass du dauerhaft Messwerte von dir brauchst? Der Homediagnostikwahn ist völlig nutzlos. Lebe dein Leben und konzentriere dich nicht auf amateuermäßige Datenermittlung. Du wirst die nicht sinnvoll interpretieren können. Ist verschwendete Lebenszeit.
Für die meisten Anwendungen mag das stimmen. Die Daten von 50000 Diabetikern haben aber gezeigt, dass die Patienten ihren hba1c durch den Sensor verbessern konnten (und schwere Unterzuckerungen vermeiden), die ihren Sensor öfter scannen. Auch wenn ich nicht mag, wie Abbott an die Daten gekommen ist, sind die Ergebnisse doch beeindruckend. Und bei NFP geht es nicht um Spielerei oder Hypochondrie, sondern darum Schwangerschaften sicher zu vermeiden wenn hormonelle Verhütung/Spirale kontraindiziert ist (oh Gott, der arme Mann der so eine Frau erwischt. Möge der Kelch an Dir vorüber gehen!). Das geht auch mit normalem Thermometer, aber für manche Frauen (die morgens pünktlich messen müssen) bedeutet das eben dann abzuwägen zwischen: 1.Ein paar zusätzlichen Tagen wilden hemmungs-, sorgen- und kondomfreien Sex 2.Ausschlafen am Wochenende Aus Erfahrung weiß ich, dass manchmal beides nur zu haben ist, wenn man ein automatisches Messgerät hat, dass beim "Leben leben" gute Dienste leistet.
Da selbst Patient, habe ich hier einige. Schon entkernt, also ohne Gehäuse und Blut. Wer welche will, kann mir ja schreiben. Selbstabholer (Nähe Hannover) bevorzugt. Mülly
Angehängte Dateien:
-
230 KB

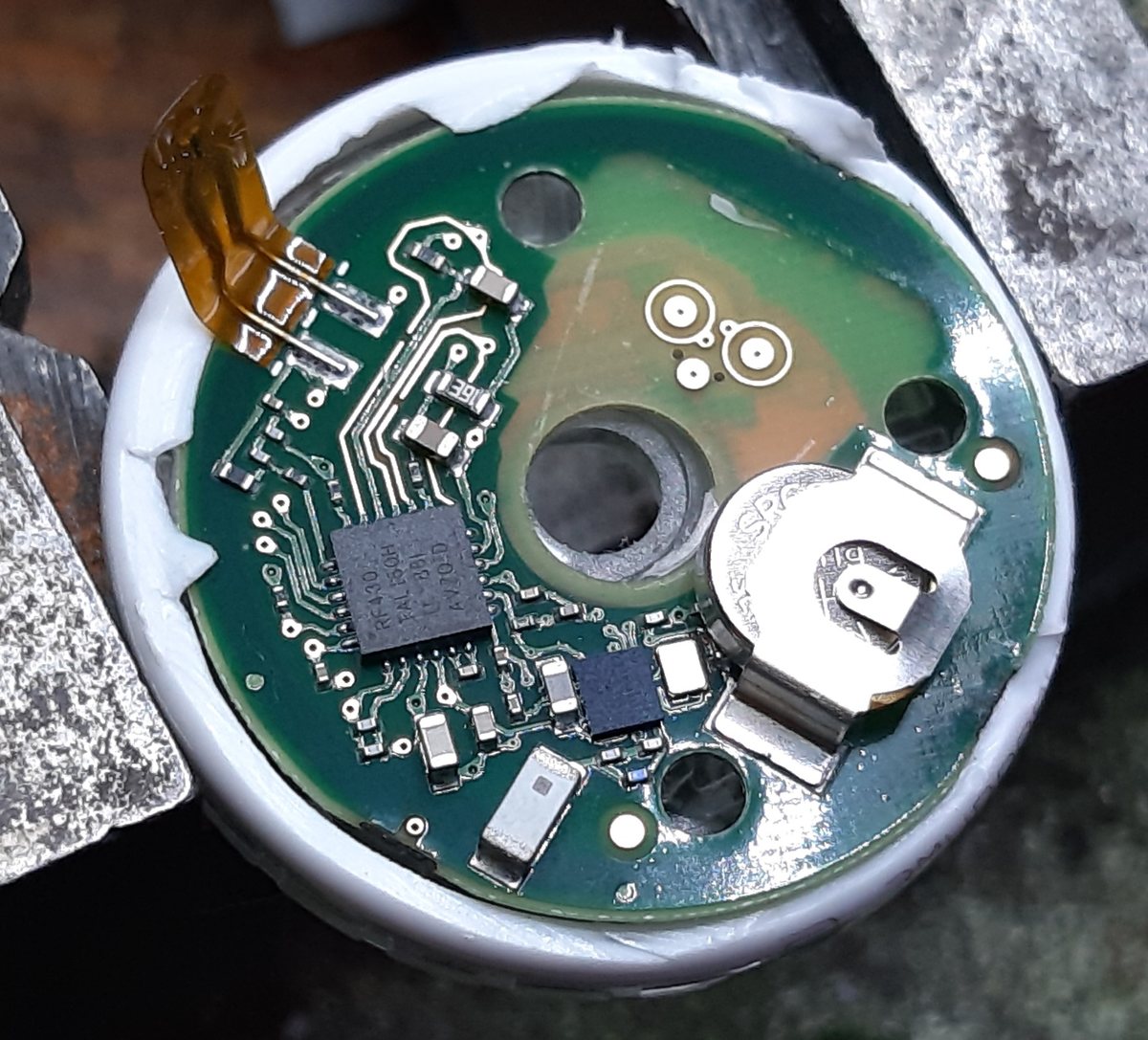

Der Freestyle Libre wurde durch den Freestyle Libre 2 ersetzt. Anbei ein Foto der Innereien des neuen Sensors. Im Vergleich zum FS1 ist die Platine jetzt mind. 3-lagig. Zusätzlich zu NFC-Chip ist nun auch ein Blutooth-Chip (EM9301) enthalten. Der NFC-Chip heisst jetzt RF430TAL160H, das Layout der Schaltung scheint aber mit dem FS1 vergleichbar. Der BT-Chip sendet Alarme an das Lesegerät, wenn der Blutzucker zu hoch oder niedrig ist. Man muss den Sensor dann aber dennoch mit dem Lesegerät scannen, um den Blutzuckerwert aus dem NFC-Chip zu erhalten. Die bisherigen Lesegeräte funktionieren nicht mehr mit dem neune FS2. Mülly
Angehängte Dateien:
-
140 KB

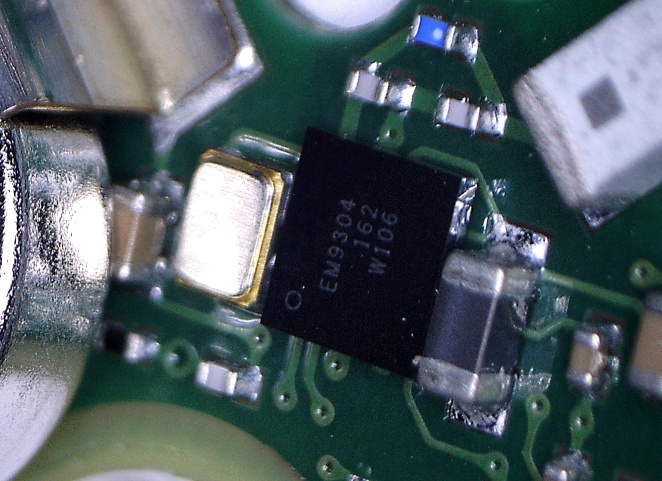

Karl-Heintz M. schrieb: ... > Im Vergleich zum FS1 ist die Platine jetzt mind. 3-lagig. Zusätzlich zu > NFC-Chip ist nun auch ein Blutooth-Chip (EM9301) enthalten. Der NFC-Chip Es ist ein EM9304, nicht 01! Sorry, Mülly
Statt Messorgien würde ich mich um richtige Ernährung und Bewegung kümmern. Alle Technik ist unnütz, wenns im Kopf nicht klick macht. Btw. die momentane Konzentration im Blut sagt rein gar nichts aus. Wenn man eine Tafel Schokolade gegessen hat, dann kann man sich die Messung sparen. Der Wert geht durch die Decke.
Ist zwar schon lange her, aber da ich nun selber diese Sensoren zum Blutzucker Messen benutzen muss, finde ich die Idee zum recyclen super. Hat jemand schonmal diese APP ausprobiert bzw. weiss, wie ich diese installieren kann? https://github.com/KoopCoop/Cyclino
Hallo Wolfram, > > https://github.com/KoopCoop/Cyclino Die App ist -glaube ich- für den "alten" Sensor geschrieben. Die war noch sehr nah an der Standard-Firmware für die TI-RF430FRL153h's. Die neueren Sensoren haben einen neuen Chip (RF430TAL160H) und entsprechend neue Firmware, die man anscheinend nicht mehr so einfach auslesen kann. Jedenfalls habe ich noch nichts passendes gefunden... VG, KH
:
Bearbeitet durch User
@Mein Senf Mein Diabetes mellitus Typ 1 lässt sich nicht durch gesunde Ernährung oder mehr Sport reversieren. Was tot ist, ist tot. Eine kontinuierliche Messung hilft mir, Trends abzuschätzen; den Einfluss von Sport zu sehen, Hypo- und Hyperglykämien zu vermeiden. Wenn ich ein Stück Schokolade esse, sehe ich, wie mein gespritztes Insulin wirkt, ob es genug war oder zu viel und ob ich eventuell einen kleineren oder größeren Abstand der Insulingabe zum jeweiligen Essen benötige, um einen (übermäßigen) Spike zu verhindern. Damit kann ich auch gelassener sein, denn eine gute Einstellung führt zu weniger Erschöpfung von Über- oder Adrenalin von Unterzuckerungen. Statt Internetforen würde ich dir empfehlen, deinen Senf zukünftig vorher selbst zu überdenken. - Alle Technik ist unnütz, wenns im Kopf nicht klick macht. -
Moin, hat schon Jemand den Freestyle libre 3 analysiert / herausgefunden, welcher Mikrocontroller darin werkelt? Gruß Michael
Moin, eigentlich poste ich hier nicht mehr, wg. A...lö...n wie "Mein Senf". Aber um Deine Frage zu beantworten, es ist ein EM9304 in Verbindung mit einem nicht näher identifizierbaren "custom chip". Hier ein Bild: https://drive.google.com/file/d/1JLGw0Vo55QSIlChWjV_-MbluqfTVMl1k/view Mülly
Was ich nicht verstehe: Wie kann man einen solch riesigen Sensor auf der Haut klebend, aushalten? Bei mir löst jeder Fremdkörper auf der Haut einen Kratzreflex aus. Akzeptabel wäre vielleicht ein Sensor, der komplett im Körper sitzt...
Peter N. schrieb: > Was ich nicht verstehe: Wie kann man einen solch riesigen Sensor auf der > Haut klebend, aushalten? Das geht. Irgendwann merkt man ihn nicht mehr. Der 3 ist ja noch mal eine Nummer kleiner > Bei mir löst jeder Fremdkörper auf der Haut einen Kratzreflex aus. Vielleicht bin ich da auch etwas anders drauf meine Kontaktlinsen hatte ich am ersten Tag auch schon um die acht Stunden drin, was die Optikerin schon sehr verwundert hat. > Akzeptabel wäre vielleicht ein Sensor, der komplett im Körper sitzt... Der Seonsor muss aber aufgrund seiner Messfunktion regelämßig getauscht werden. Oder wie sollen die Messenzyme da reinkommen? Das ist ja kein Herzschrittmacher. Der Freestyle muss alle zwei Wochen getauscht werden. Es gibt anderen Systeme, bei denen die Sensoren länger halten (sechs Wochen?!). Die sind dann entsprechend größer.
Moin, ich hoffe, der thread ist noch nicht kalt. Also: hat schon Jemand erfolgreich den EM9304 eines Libre3 wiederverwendet? benutzte Libre 3 habe ich ausreichend. Einige haben auch das Entfernen des Gehäuses überlebt ;-) Nun würde ich die gerne als "bluetooth-Modem" gebrauchen. Dazu müsste ich aber den EM9304 neu flashen (geht das überhaupt, wenn Ja: wie ?), oder? Angeblich ist er OTP. Aber andererseits steht da auch etwas von SW Update over the air... Wenn also Jemand Da weiter gekommen ist, freue ich mich auf entsprechende Informationen. Gruß Michael
Moin, Ganz kalt ist der Thread nicht. Leider verfüge ich nicht über die Zeit und die Tools, um mich mit dem Ding näher zu befassen. Ich fürchte, daß die FW "gefused" ist, also unveränderlich. Zumindest würde ich das von einem medizinischen Produkt erwarten. Die BT-Kommunikation ist ein Kapitel für sich... Immerhin lassen sich die mechanischen Komponenten des Applikators weiterverwenden: ich bastle gerade an einer Blumenwaage um den Gießzustand der Pflanzen zu ermitteln. Dazu sind die Feldern nützlich. VG, Mülly
