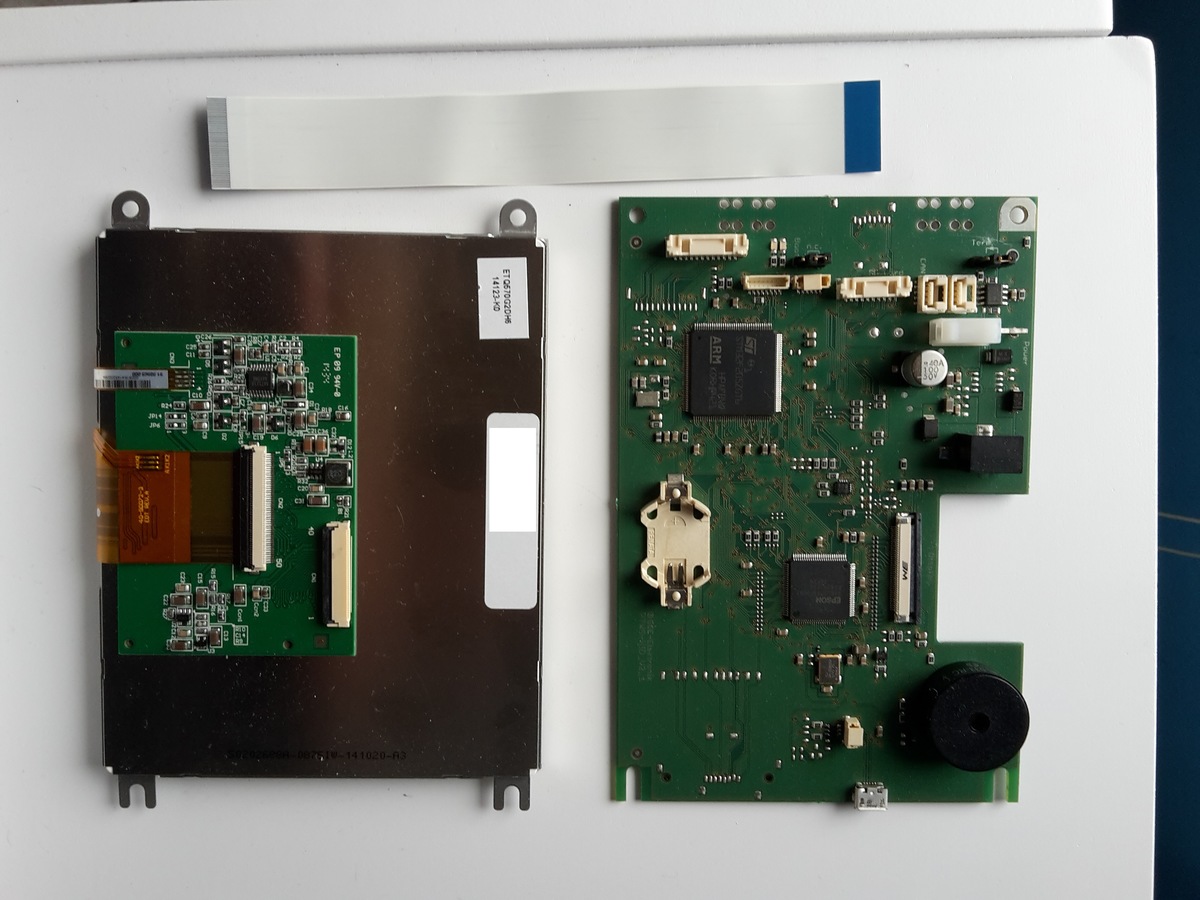

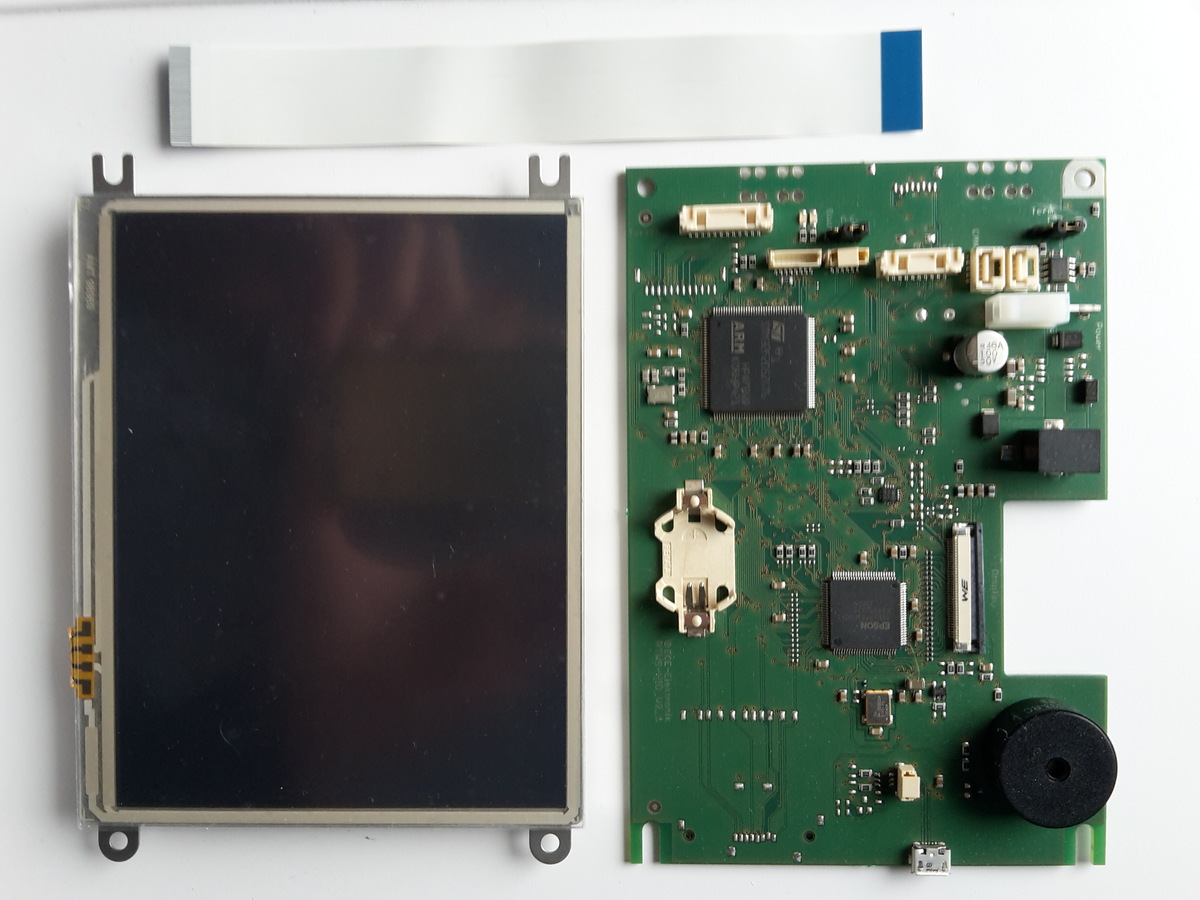

Hallo. Ich habe folgenden Vorschlag. Wie auf den Fotos zu sehen habe ich ein Touch Display ( ETQ570G2DH6 ) mit kompletter Ansteuerung und EPSON Grafiktreiber. Da ich zwar was Ahnung habe mit AVR und Peripherie; Aber nicht von Grafik und Touchprogrammierung, möchte ich demjenigen eines zukommen lassen, wenn er mit mir die Ansteuerung programmiert. Das geht wesentlich schneller, als alles neu zu erfinden und da ich drei Stück habe scheint mir das Angebot zielführender. Auf dem Diplay ist eine Software bereits installiert ( also Funktion ist sofort prüfbar ) und einen Edelstahlrahmen habe ich auch falls der gewünscht ist. Zur Hardware kann ich weitestgehend Aussagen treffen. Ich freu mich auf ein Projekt und eine gute Zusammenarbeit.
Angehängte Dateien:
:
Bearbeitet durch User
Woher stammt dieses gerät? Das ist ja nicht nur Display sondern auch µc mit Zubehör. Was ist denn da bereits installiert? Und was steht genau auf dem ARM prozi Mit Glück gibt es ein Bootloader oder ein Betriebssystem.
Matthias T. schrieb: > Zur Hardware kann ich weitestgehend Aussagen treffen. Welcher Epson-Controller, welcher STM32 und welcher Touch-Controller? Was willst Du an Funktionen haben?
Aus welchem Gerät bzw. für welches ist die Platine gedacht? Vielleicht findet sich so sogar ein Schaltplan.
Moin, der Pixelmatsch ist leider schlecht zu lesen, der Haupt Controller ist wenn ich das richtig entziffert habe ein STM32F205ZGT6. zu sehen sind auf jeden Fall zwei SD Karten Slots, unten ein MicroSD/SD und oben ein MicroSD. Daneben noch ein Jumper Auf dem Boot steht. Mehr kann ich so erstmal nicht erkennen. Gruß Sven
Sven schrieb: > zu sehen sind auf jeden Fall zwei SD Karten Slots Ich sehe da nur Lötpads (auf die die von Dir erkannten Teile gelötet werden könnten).
Beitrag #5303990 wurde von einem Moderator gelöscht.
Narf, ja ich denke immer weiter, um eventuelle Nutzung des Geräts zu erschließen. Auf jeden Fall hat es noch eine Buchse die mit CAN beschriftet. Gruß Sven
Angehängte Dateien:
-
2,6 MB
Hallo die Herren. Zur Funktionalität der Platine hatte ich absichtlich wenig geschrieben. Darüber weiss ich so gut wie alles. Die Platine heisst HID und ist Teil ( Touch/Displayverarbeitung ) in einem pharmazeutischen Testgerät, welches ich selbst lange baute ( nicht entwickelte! ). Das "HID" kommuniziert über CAN Bus und kann diesen auch durchschleifen. Eine Tastatur und SD Card kann angeschlossen werden. Die jetzige Software ist zur Grafikanzeige des Displays da, muss jedoch Daten von einer Master CPU bekommen. Schaltpläne sind Verschlussache und werden nicht veröffentlicht. Auch ich habe da keine Chance. Sollte es weitere Fragen geben...gerne Die Main CPU, die SD-Card Slots und die Tastatur könnte ich noch besorgen...alles neuwertig ;)
:
Bearbeitet durch User
Angehängte Dateien:
-
210 KB -
100 KB
Die HID holt ihr Programm von der SD Card. Also sollte ein Bootloader drauf sein. Liegt nahe wegen der Weiterentwicklungen. In das gezeigte Gerät war der Typ eingebaut. Nun wurde umgestellt und so konnte ich mir welche sichern.
:
Bearbeitet durch User
Beitrag #5304433 wurde vom Autor gelöscht.
Hallo, vom aussehen her könnte das eine Mischanlage sein Lebensmittel oder Pharma. Mich würden allerdings mal die Tastaturen reizen davon. Gruß ic_tester

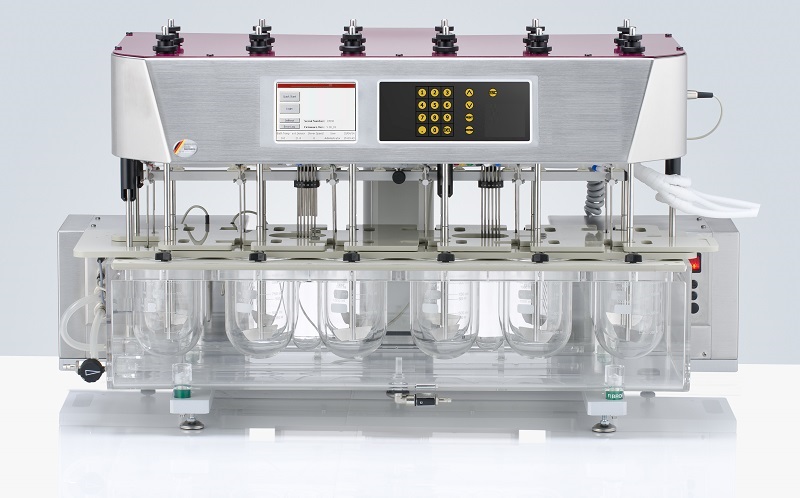

R. S. schrieb: > vom aussehen her könnte das eine Mischanlage sein Lebensmittel oder > Pharma. das sind Labor-Tablettentestapparate R. S. schrieb: > Mich würden allerdings mal die Tastaturen reizen davon. das geht
Eine schöne Möglichkeit sich so richtig mit CubeMX aus zu toben. Hast du auch die passenden Stecker für die mit "Flasher" bezeichnete Buchse bzw. die JTAG Buchse darunter?
pegel schrieb: > Hast du auch die passenden Stecker für die mit "Flasher" bezeichnete > Buchse bzw. die JTAG Buchse darunter? das ist was schwerer zu beschaffen. Aber i weiss dass es Molex Stecker sind.
Moin, ich habe mir auf RS ein paar Molex Stecker angesehen. Die haben 1, 1.25 oder 1.5 mm Pinabstand. Welcher ist das? Wird aber vermutlich einfacher Drähte an zu löten.
Welcher Touch Controller ist auf dem Display? Und was ist das für ein Chip fast genau Mittig auf der Platine?
pegel schrieb: > Die haben 1, 1.25 oder 1.5 mm Pinabstand. Welcher ist das? das kann man alles klären wn man das "Projekt" beginnt. ich würde dir dann einmal komplett zukommen lassen
pegel schrieb: > Welcher Touch Controller ist auf dem Display? > Und was ist das für ein Chip fast genau Mittig auf der Platine? welchen genau meinst du? den Epson?
:
Bearbeitet durch User
Den 16 Pin Quadratischen auf der Hauptplatine und den TSOP16 hinten auf dem Display.
Matthias T. schrieb: > Zur Hardware kann ich weitestgehend Aussagen treffen. Matthias T. schrieb: > Schaltpläne sind Verschlussache und werden nicht veröffentlicht. Auch > ich habe da keine Chance. Du bist ja ein richtiger Spaßvogel! Laß mich raten, die Hardware von Dir bekommt man erst, wenn die Software fertig ist.
m.n. schrieb: > Du bist ja ein richtiger Spaßvogel! > Laß mich raten, die Hardware von Dir bekommt man erst, wenn die Software > fertig ist. nein. wer sichs zutraut u es ernst meint. dem sende ich eines zu. Etwas Vertrauen muss sein. Wir leben ja nicht in Israel. Ich möchte meines verwenden als modul für Türsprechanlage oder alarmsystem u trau mir das allein nicht zu mangels Erfahrung in Grafikprogrammierung
:
Bearbeitet durch User
Matthias T. schrieb: > Wir leben ja nicht in Israel. Wie bitte? Was soll das denn? Affen-Für-Deutschland? Bislang hast Du nicht einmal die wiederholt gestellte Frage zum Touch-Controller beantwortet. Ich vermute, Du hast von der ganzen Materie selber überhaupt garkeine Ahnung. Eine Schaltung zum Laufen zu bekommen, ohne deren Schaltplan überhaupt gesehen zu haben, ist doch sehr abenteuerlich. Der Funktionsumfang selbst ist auch nicht abzusehen, außer daß jetzt noch eine GUI ins Gespräch gekommen ist. Und als sehr kleines Dankeschön, ein Glyn-Display nebst abgekupfertem Controller - ohne Schaltplan versteht sich - zu bekommen, kann doch nur Bastler anlocken. Viel Erfolg!
Matthias T. schrieb: > Ich möchte meines verwenden als modul für Türsprechanlage oder > alarmsystem u trau mir das allein nicht zu mangels Erfahrung in > Grafikprogrammierung also zweckentfremdung eines TFT mit controller ... wäre das nicht einfacher ein FT800 oder so zu nehmen?
Produktive Frage...wer traut sich das nun zu? Biisher waren keine Ergebnisse, nur Fragen. Ich beantworte alle Fragen bis auf das Grafikhandling. Wenn i das wüsste würd ichs allein machen. Naklar Bastler!
m.n. schrieb: > Bislang hast Du nicht einmal die wiederholt gestellte Frage zum > Touch-Controller beantwortet i bin ggn 17 erst im Hotel und kann dann Aussagen dazu treffen
hi Die Frage ist ja: Was willst du dann damit anstellen? Irgendwas möchstest du ja grafisch darstellen .. Derzeit ist nur die Rede davon ob es machbar ist, und wer es machen würde. Die Frage ist ja doch aber auch: Welchen Umfang hat die gestellte Aufgabe! Komplett ohne Schaltplan ist das auch sehr mühsam. Der EPSON kann diverse Modi( 8/16bit IF ), das TFT auch ( 8,16,18,24bit IF ) Ist der EPSON am FSMC oder doch nur ein paralleler Port ( bitbang ). Willst du später selbst noch etwas programmieren auf dem STM? Soll es eine Lib werden? Hobby oder Komerziell( frage der Libs /IDE ... ) Aktuell kann die Aufgabe 1 Tag oder auch 1 Jahr dauern. Das wird aus deiner Angabe leider nicht ersichtlich.
Matthias T. schrieb: > Produktive Frage...wer traut sich das nun zu? Ich trau mir das zu, ganz locker ;-) Von diesen Displays habe ich selber genug, sind schöne Teile, wenn man nicht nur auf HD-Bilder schielen möchte. Allein einen Prototypenaufbau mit dem Epson-Controller zu haben, wäre es mir Wert gewesen, die Treiber zur Ansteuerung nebst Zeichensatz zu programmieren. Nun ist der S1D13781 mit einer der kleinsten dieser Serie, was mein Interesse relativiert, und dann sind Deine diffusen Anforderungen nebst fehlenden Unterlagen das absolute AUS.
m.n. schrieb: > un ist der S1D13781 mit einer der kleinsten dieser Serie, der kleinste? nunja viel mehr als QVGA mit 2 layern geht leider nicht oder im 16bit Betrieb. Ich nutze den kleinen Bruder ... Schick sind die teile schon. Und über FSMC angesteuert schön schnell.
Oh, hat sich ja im Laufe des Tages viel getan. Einschliesslich Vorbereitung des 3. Weltkriegs und Deutschlandhass. Alles wie immer hier. ;) ******************************************************************* Aber im Ernst, es ist schon wie beschrieben. Es ist eine reine Bastelaufgabe, ohne Rücksicht auf irgendwelche Lizenzen. Rein für privaten Gebrauch und ohne Zeitdruck. Wenn es nur um das Ziel und nicht den Weg geht, würde ich z.B. das STM32F7-Discovery wählen. Das hat viele Schnittstellen an Board, auch LAN. Dazu die komplette Dokumentation und Beispielprogramme. Wenn mit Türsprechanlage auch Video gemeint ist, wird das schon eine ganz andere Liga. Schnittstelle auf dem Board, Übertragung von der Kamera usw. Ich sehe das so: -zuerst müssen alle Datenblätter verfügbar sein, deshalb meine Frage nach den anderen Chips -dann muss eine SWD oder JTAG Schnittstelle zugänglich sein -weiterhin sollte ein ungefähres Ziel geklärt werden Wenn das alles klar ist, wäre ich schon interessiert. Natürlich ohne Garantie und eine Rücksendung wenn es nichts wird.
Ne Videotürsprechanlage kriegt man viel einfacher mit einem Raspberry hin als mit Mikrocontrolern zu basteln. Geschweige denn sowas exotisches. Man kann sogar 2 meter und mehr mit dem Flachbandkabel überwinden. 5M geht mit sowas: https://www.tindie.com/products/freto/pi-camera-hdmi-cable-extension/ Dazu dann direkt ein HDMI Display anschließen. Wenn der Abstand größer ist, macht selbst basteln wenig sinn. Dann eher eine IP Kamera nehmen. Einen Raspi könnte man natürlich dennoch als gegenstück nehmen.
:
Bearbeitet durch User
Genau. Das meinte ich mit ungefähres Ziel. Es macht wenig Sinn den vielfachen Wert des Boards nach zu kaufen, nur damit es irgend wie damit funktioniert. Kennt man ja als Bastler ;)
Angehängte Dateien:
-
210 KB

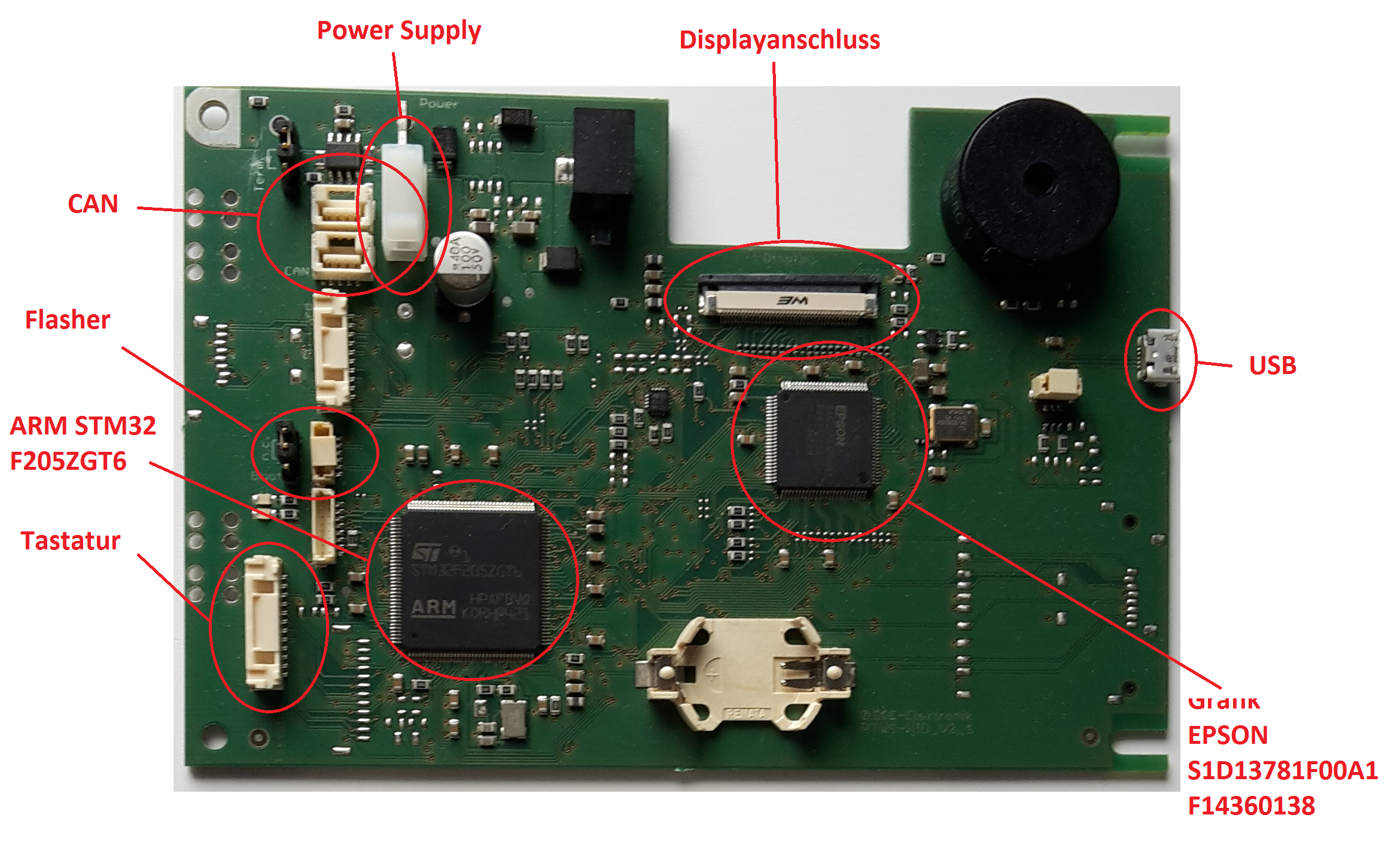

So. Hier mal die gewünschten Daten und auch mal meine Idee zum Projekt. Im Bild habe ich noch ein paar Chips neu bezeichnet. Der IC auf dem Display selbst ist ein "AAT1118 AAV946". Ich würde gern das Display mit einer MCU wie M64 oder XMEGA verbinden und lediglich die Steuerung darüber betreiben wollen. Also maximal Buttons und Anzeigeelemente. Maximal ein statisches Bild als Hintergrund. Das wars. Ich brauch weder die SD, noch die Tastatur, noch USB. Einzig über den CAN Bus würde ich kommunizieren wollen. Ich komme aus der MSR Technik und stehe nicht auf buntes Geflacker und Hupen und Klappern und Multimedia. Wenn ich von einer Türsprechanlage spreche, dann nicht von Kameras, Video und Gedöns. Nicht alles was geht gefällt auch. Also Buttons zum Betätigen und diverse Infos anzeigen. Das wäre auch bei einer Alarmanlage so. Da wäre es als Bedienelement gedacht. Also eine dynamisch ansprechbare Lib wäre toll. Aber nicht zu kommerziellen Zwecken. Warum? Na weils geht und ich es schade um die Displays finde. Auch wenn es Overhead für meine Anwendungen ist und mir bekannt ist, dass ich bei den VCs wahrscheinlich eine Lösung für < 2 Mark bekommen würde. Aber mich reizt das Projekt, auch, weil ich mir sonst soviel Gelaber meiner Frau anhören muss. Einfach weil ich nix zu tun hab.
m.n. schrieb: > Nun ist der S1D13781 mit einer der kleinsten dieser Serie, was mein > Interesse relativiert, und dann sind Deine diffusen Anforderungen nebst > fehlenden Unterlagen das absolute AUS. schade...wirklich! ich stelle alles verfügbare zur Verfügung wenn du dich doch entschließt ;)
dazu fällt mir immer nur das hier ein: http://www.ftdichip.com/Products/ICs/FT801.html du willst quasi soetwas damit realisieren ... das ist für den hobbybastler mit deiner HW nicht so schwer. da macht die Doku zu der API ( über CAN ) schon mehr arbeit als die SW an sich.
pegel schrieb: > Wenn mit Türsprechanlage auch Video gemeint ist, wird das schon eine > ganz andere Liga. Schnittstelle auf dem Board, Übertragung von der > Kamera usw. bei einer IP CAM mit (M)JPEG ist das nicht so das Problem Ein Discovery ist dafür ausreichend
Matthias T. schrieb: > Warum? Na weils geht und ich es schade um die Displays finde. Auch wenn > es Overhead für meine Anwendungen ist und mir bekannt ist, dass ich bei > den VCs wahrscheinlich eine Lösung für < 2 Mark bekommen würde. Aber > mich reizt das Projekt, auch, weil ich mir sonst soviel Gelaber meiner > Frau anhören muss. Einfach weil ich nix zu tun hab. dann aber wäre es doch einfacher eine Lib wie TouchGFX oder StemWIN zu nutzen. Dann kannst du auch in zukunft soetwas selbst machen
235456456455623563235235635 schrieb: > dann aber wäre es doch einfacher eine Lib wie TouchGFX oder StemWIN zu > nutzen. ICH HABE KEINE ERFAHRUNG DAMIT UND BRÄUCHTE TAGE WENN NI WOCHEN ALLEIN!
Das bedeutet also, dass du nur einen Display-Controller-Controller haben willst und nicht vor hast die mit der STM32 Programmierung zu beschäftigen?
pegel schrieb: > nicht vor hast dich mit der STM32 Programmierung zu > beschäftigen? > > meinte ich. Es ginge ja auch ohne Platine und STM32 und EPSON. Das ist mir auch egal. Das sind die Voraussetzungen und KÖNNEN genutzt werden. Ich persönlich würde gern mit einem AVR als "Zentrale" arbeiten, was aber mit der Grafik nix zu tun hat. Ich kenne mich nur mit der "Technologie" Grafik und Bildaufbau/Bearbeitung nicht aus. Bei mir sehen bisher Monitore wie in Schaltschränken aus. Da gibts keine Grafiken. Zu allem anderen fühle ich mich auch in der Lage.
meine Nr ist 015233566094. Bei ernsthaftem Interesse bitte anrufen. Da kann man wesentlich effektiver checken was geht und sich dann entscheiden.
:
Bearbeitet durch User
Moin, ehrlich gesagt ging es mir um ein schönes STM32 Projekt. Da das nicht der Fall ist, ist das nichts für mich. Ich will aber deine Kontaktdaten nicht verdrängen, deshalb noch mal: Matthias T. schrieb: > meine Nr ist 015233566094. Bei ernsthaftem Interesse bitte anrufen.

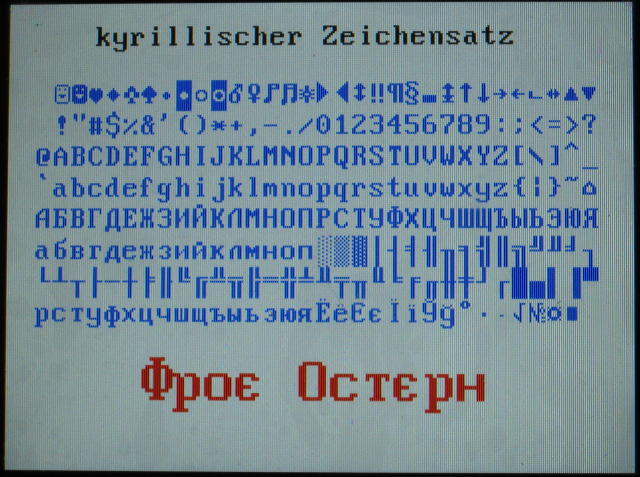

Angehängte Dateien:
-
85 KB
Matthias T. schrieb: > Es ginge ja auch ohne Platine und STM32 und EPSON. Das ist mir auch > egal. Da ich exakt die gleichen Displays einsetze, könnte ich Dir meine kundenspezifische Ansteuerung anbieten und den Startbildschirm mit Firmenlogo entfernen: http://mino-elektronik.de/TFT-direct-drive/TFT-direct-drive.htm#tft-5 Es hat drei, ganzzahlig skalierbare, vollständige Zeichensätze CP850-8x16, CP866-8x16 (siehe Anhang) und eine 5x10 und kann nur Linien und Rechtecke. Für den modernen Bastler ist es damit völlig ungeeignet ;-)
m.n. schrieb: > Da ich exakt die gleichen Displays einsetze, könnte ich Dir meine > kundenspezifische Ansteuerung anbieten und den Startbildschirm mit > Firmenlogo entfernen: exakt das wäre mein ziel !!! Ein Steuerdisplay mit pragmatischer Anzeige der Daten. Ich bin mir nicht sicher, ob die Software/Lib dazu ideal wäre. Aber genau dahin soll der Zug fahren. Bitte unterstützt mich dabei, da ich Grafik/Display/Touch noch ni programmiert habe. Was den STM32 betrifft Pegel...ja...wir könnten auch den nehmen. Ich sagte nur es MUSS NICHT.
Ich denke, da du eine relativ statische Anzeige suchst, wäre ein 320x240 SPI Display die bessere Alternative. Nur 4 Leitungen zum Display, Controller und Touch an Board und Libs für AVR sind zahlreich vorhanden. Günstig sind sie auch. Für dein Display musst du entweder den STM32 nutzen oder eine neue Platine mit dem Grafik Controller erstellen, oder eben einen anderen GC nehmen der direkt von einem AVR angesteuert wird. Damit sind wir dann mit viel Aufwand genau so weit wie mit dem SPI Display. Solltest du vorhaben das Baord zu Nutzen und selbst in die STM32 Programmierung ein zu steigen bin ich gern bereit dich dabei von den Grundlagen bis zur Display und CAN Programmierung zu unterstützen.
Eine schöne Variante ist natürlich auch so etwas ebay 263287416832 Dann hast du dein AVR mit einem Super Display vereint. Musst ja nicht die Ardu* IDE benutzen.
pegel schrieb: > Eine schöne Variante ist natürlich auch so etwas ebay 263287416832 Ja da würde auch gehen. Finde ich cool. Vor allem für den Preis. Ich weiss es gibt x Varianten. Nur, als Elektroniker blutet mir das Herz die vorhandenen Displays zu entsorgen, weil ich sie nicht nutzen kann. Das ist eigentlich die Hauptsache. Zum STM32 --> Als Elektroniker bin ich IMMER gewillt Neues zu machen und mich damit weiter zu bilden. Also STM32 prinzipiell ja. Mit AVR meine ich eher, dass ich den Rest ( also Steuer/Mess/Regel/Schaltaufgaben u.s.w.der z.B. Alarmanlage über einen AVR kontrollieren wollen würde und über CAN dem HID und damit Display nur Daten übergebe die angezeigt werden sollen. Mit Touch ebenso umgekehrt. Also Display/Touch über den STM32 und Logik über eine extra Steuerung. Aber wenn du mich anrufst, können wir effektiver und genauer zum Ziel kommen als zu schreiben ;) Und wenn ich nach dem "Projekt" dann endlich weiss wie Grafik aufgebaut wird und welche Herangehensweise es da gibt rufe ich HEUREKA 8-) m.n. schrieb: > Da ich exakt die gleichen Displays einsetze... Tust du das noch?
:
Bearbeitet durch User
Rufus Τ. F. schrieb: > Ich sehe da nur Lötpads (auf die die von Dir erkannten Teile gelötet > werden könnten). ..sofern man die genau darauf passende Fassung bekommt. Die Leiterplatte ist was firmenspezifisches und folglich eher uninteressant - es sei denn, man will so ein Gerät selber nachbauen oder sich mit der vorhandenen Portbelegung herumärgern. Wenn mich meine Augen nicht täuschen, ist das Display eines von GLYN und hat auf dem 40 poligen Foliensteck deren Standard-Beschaltung - kann man von GLYN herbekommen. Interessant wäre allenfalls, um welchen Touch-Controller es sich handelt. Das Ganze erinnert mich an die Bemühungen, aus den auf der Embedded verschenkten STM-Discovery-Boards irgend was Nützliches basteln zu wollen. Ansonsten: nen LPC4088 dran, etwas externen RAM an den LPC4088 und dann sein eigenes Ding damit machen. Alternativ für STM-Fans eben einen STM32 mit eigenem TFT-Controller intus. W.S.
W.S. schrieb: > Das Ganze erinnert mich an die Bemühungen, aus den auf der Embedded > verschenkten STM-Discovery-Boards irgend was Nützliches basteln zu > wollen. :)
Thread beobachten
