Hallo,

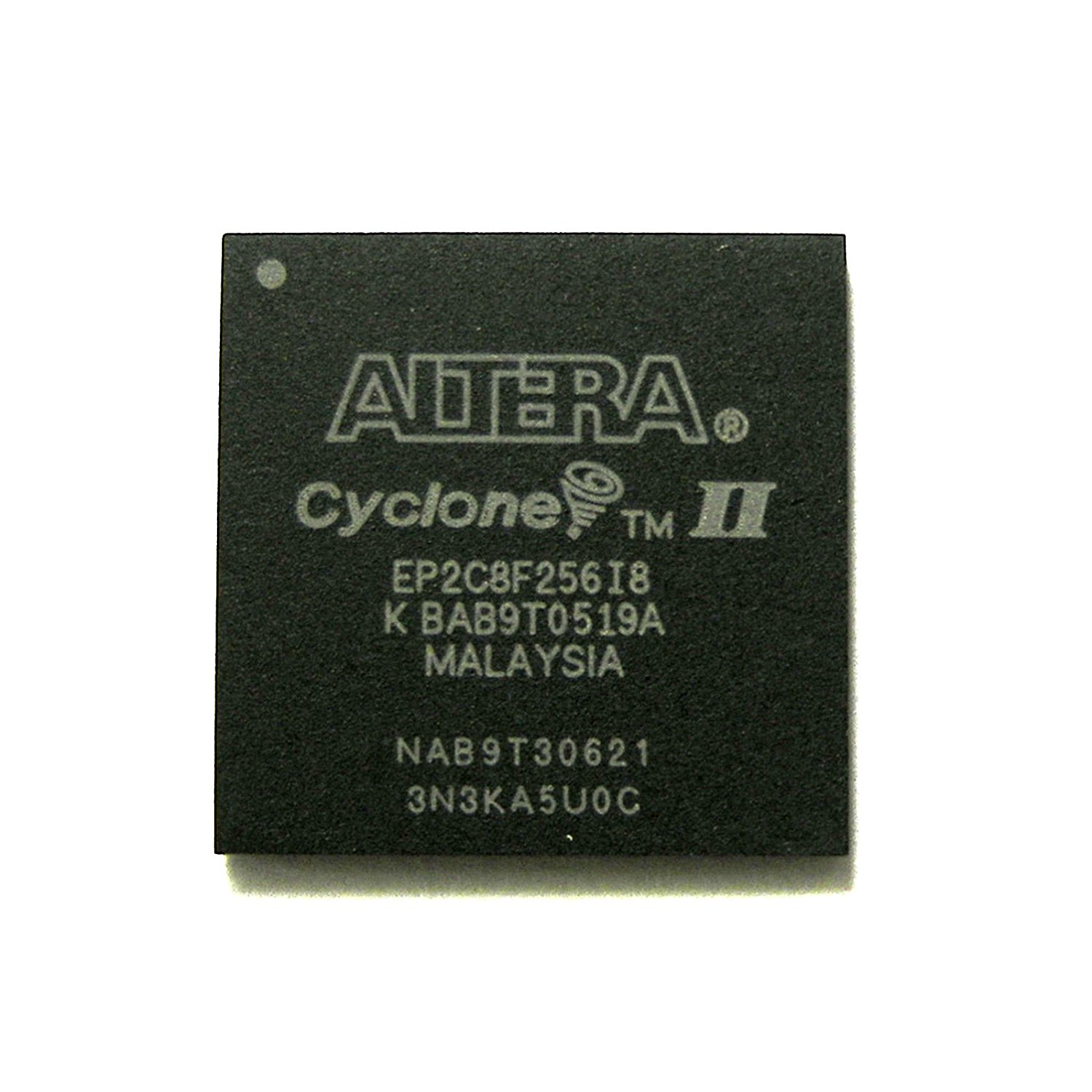

ich habe hier zwei TFT-Treiber Boards, eines hat einen Cyclone II vom

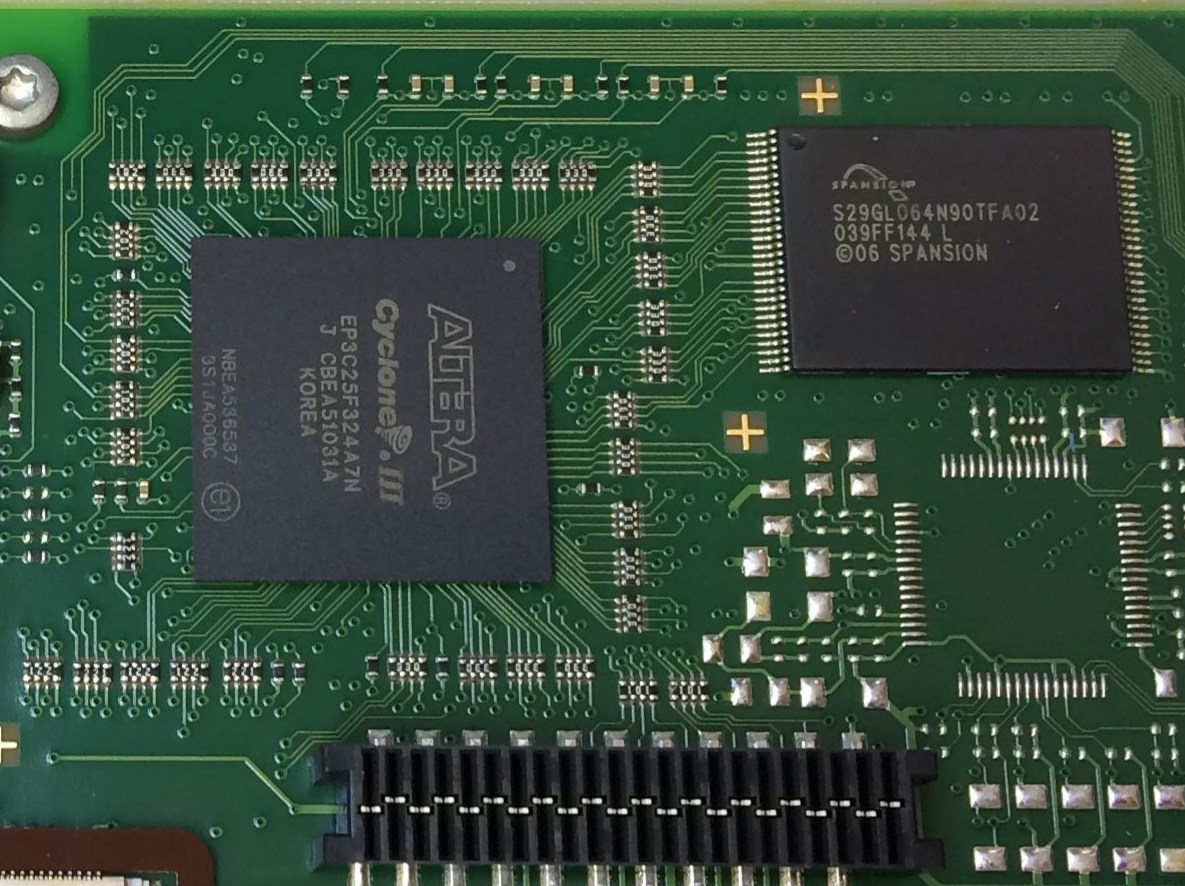

Typ "EP2C8F256I8" drauf, im BGA-Gehäuse und das andere einen Cyclone III
"EP3C25F324A7N", ebenfalls im BGA.

Beide Chips haben wohl von hause aus eine JTAG-Schnittstelle. Bei den
vielfältigen Datenblättern und zig Versions- und Gehäusevarianten blicke
ich aber überhaupt nicht mehr durch.

Wie könnte ich die Signalleitungen dafür lokalisieren? Ich glaube schon
das die irgendwie rausgeführt sind, aber wie finden?

Beide Teile sind umsäht von SMD Widerstandsnetzwerken. Vermutlich wird
jeder I/O-Port darüber laufen.

Datenblätter habe ich mir schon besorgt, aber wie gesagt finde ich da
kein echtes Pinout. Da so ein Teil aber locker mal 250 und mehr Pins
hat, gibts das so vielleicht auch nicht..?

Zudem ist es ja ein FPGA, also irgendwie doch frei programmierbar alles.
Könnte es sein das die JTAG-Signale garnicht auf festen Pins liegen?

Ein wenig Schützenhilfe würde mich freuen. Hab mir schon die Finger
wundgegoogled und Datenblätter mit hunderten Seiten durchforstet, aber
im Moment ist es eher "Information-Overkill" und ich seh vor lauter
Bäumen den Wald nicht ?! ;-)

Danke im Voraus,

Oliver

: Verschoben durch Moderator
Autor: Der Mitleser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, das ist in der Tat nicht einfach.

https://www.altera.com/content/dam/altera-www/global/en_US/pdfs/literature/dp/cyclone3/ep3c25.pdf

Die Pins, die mit "TMS", "TDI", etc. bezeichnet sind, das sind die
JTAG-Balls. Du hast den F324.

Autor: Teekanne (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ob das etwas bringen wird ? Ein FPGA programmieren zu wollen, von dem
man nicht mal das Datenblatt findet, und das JTAG Konzept nicht kennt ?

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
(Peinlich), die PDF kannte ich, aber irgendwie kam ich mit den
Bezeichnungen des Typs nicht klar. Dabei stehen die ja gleich auf der
ersten Seite...

Das Konzept von JTAG ist mir grundsätzlich schon klar. Auch will ich den
erstmal garnicht programmieren, sondern debuggen und lernen.

Der JTAG TAP auf dem Chip ist ja erstmal passiv, daher ist es praktisch
nicht möglich die Pins mittels Oszi zu lokalisieren, denn die sind ja
einfach nur statisch HIGH oder LOW.

Ich suche immer nach 10poligen Testpunkt Anordnungen. Meist ein guter
Indikator für JTAG.

: Bearbeitet durch User
Autor: Teekanne (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diese Testpunkte/Programmierschnittstelle bezieht auch das flash ein,
und kann auch irgendwo sein und per Nadeladapter angesteuert werden.

Was ueblich sein kann .. es wird nur eine kleiner Kernel geladen,
welcher einen Adresszaehler (Statemachine) fuer das Flash enthaelt plus
einen Verschluesseler, der dann verschluesselten Code vom Flash laedt.

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, Flash ist drauf. Darin vermute ich auch die Konfiguration des FPGA,
denn ohne wäre dieser ja "dumm". Auf dem Board ist noch ein 4-Mbit
EEPROM vom Typ EPCS4N. Das könnte sicher dazu gehören. Für den
Arbeitsspeicher ist ein 128 MB SDRAM mit drauf.

Auf der Altera Homepage habe ich auch etwas zur JTAG-Konfiguration
gefunden:
https://www.altera.com/support/support-resources/support-centers/devices/cfg-index/cfg-jtag.html

Das werde ich mir mal zu Gemüte führen...

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Auf dem Board ist noch ein 4-Mbit
> EEPROM vom Typ EPCS4N. Das könnte sicher dazu gehören. F

Ja, das hoert sich nach einem Config-Device fuers FPGA an.
Wenn du die JTAG Pins lokalisiert hast, dir einen USB-Blaster oder wie
auch immer die Altera/Intel-Programmieradapter oder deren
Low-Budget-Clone derweilen heissen, besorgt und richtig angeschlossen
hast, dann wirst du bestenfalls hauptsaechlich das machen koennen:
A.) Das EPCS auslesen.
B.) das EPCS neu flashen ( z.B. mit was eigenem).
C.) das FPGA mit was eigenem konfigurieren, ohne was am EPCS zu aendern.
(Ist nach dem naechsten Reset des FPGA wieder weg)

Mit dem ausgelesenen Inhalt des EPCS kannst du wahrscheinlich noch
weniger was anfangen, wie wenn du in einem .exe file hoffst, irgendwas
sinnvolles am Programm veraendern zu wollen.

Die Entwicklungsumgebung sollte es fuer umme geben, aber ich weiss nicht
wie derweilen die Preise fuer den nackerten USB-Blaster vs. "Billig-FPGA
Board mit eingebauter Programmierschnittstelle sind"

Teekanne schrieb:
> Was ueblich sein kann .. es wird nur eine kleiner Kernel geladen,
> welcher einen Adresszaehler (Statemachine) fuer das Flash enthaelt plus
> einen Verschluesseler, der dann verschluesselten Code vom Flash laedt.

Da wuerd' ich mir erstmal wenig Sorgen machen. iirc sind die Cyclone II
und III ja die "Billig"-Schiene bei Altera, da wird's so'n Schweinkram
nicht vom Hersteller geben, d.h. man muesst' es selbst programmieren und
ob bei einem TFT-Treiber so hochgeheime Raketenwissenschaft
dahintersteckt, dass sich das lohnt...?

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

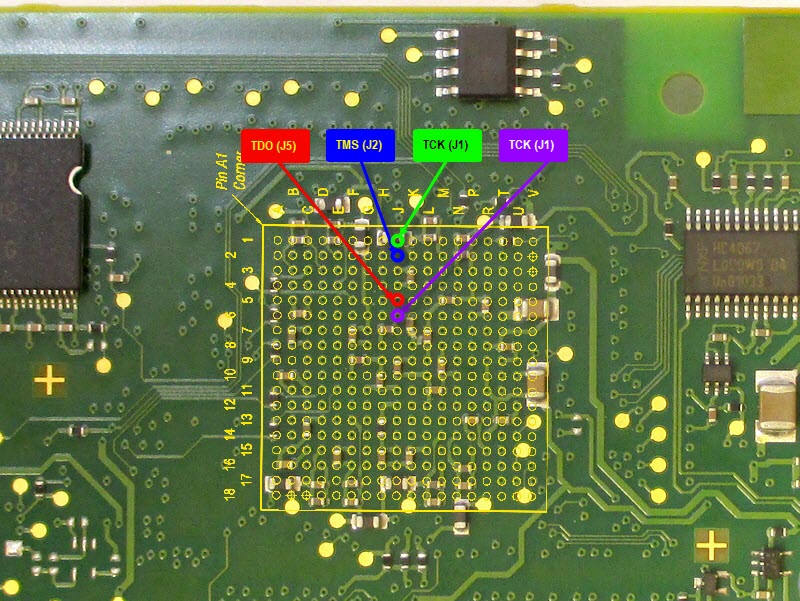

Wie finde ich denn nun die JTAG-Pins J1 (TCK), J2 (TMS), J5 (TDO) und J6
(TDI) auf der Platine? Beim FPGA ist der Pin A-1 links oben bei der
Markierung am Chip. Aber ohne den runterzulöten weiss ich nicht wo die
Signale hinlaufen. Könnten per via auf die Unterseite gehen, aber auch
an der Oberfläche laufen. Oder gar in den Layern dazwischen (falls es
mehr als zwei sind...)

Autor: Felix U. (ubfx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:
> Mit dem ausgelesenen Inhalt des EPCS kannst du wahrscheinlich noch
> weniger was anfangen, wie wenn du in einem .exe file hoffst, irgendwas
> sinnvolles am Programm veraendern zu wollen.

Mit dem Unterschied, dass die Instruktionen für PC-Architekturen
dokumentiert sind und FPGA-Bitstreams im Allgemeinen nicht.

: Bearbeitet durch User
Autor: C. A. Rotwang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:

> Ich suche immer nach 10poligen Testpunkt Anordnungen. Meist ein guter
> Indikator für JTAG.

Wieso zwingend 10-polig? für JTAG brauchts keine 10 leitungen. Ich würd

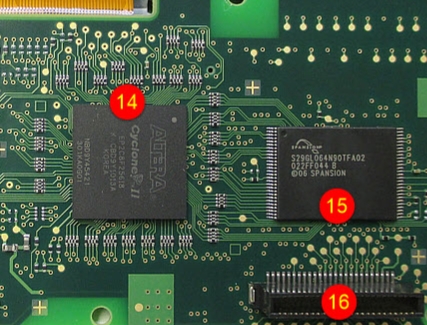

mir mal die Testpunkte zwischen 15 und 16 anschauen. Gut möglich das da
der Nadelbettadaptor zum Programmieren aufsetzt.

Autor: +++ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einen "EP2C5" zusammen mit Configflash, Taktgenerator und
dokumentierten Anschluessen kannst du bei Ibei fuer ca.
12 - 15 Eu fertig zusammengeloetet kaufen.
Und den Altera USB-Blaster dazu auch.

Vielleicht solltest damit erstmal probieren ob dir die
Dinger ueberhaupt zusagen...

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Wie könnte ich die Signalleitungen dafür lokalisieren? Ich glaube schon
> das die irgendwie rausgeführt sind, aber wie finden?

wenn da ein EPCS4 drauf ist, der für's in-device programming per AS
vorgesehen ist, dann müssen dessen Anschlüsse irgendwie nach aussen
geführt sein.

Wenn nicht, ist's halt nicht vorgesehen.

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Markus F. schrieb:
> wenn da ein EPCS4 drauf ist, der für's in-device programming per AS
> vorgesehen ist, dann müssen dessen Anschlüsse irgendwie nach aussen
> geführt sein.
Gute Hinweis! Ja, es ist ein EPCS4 drauf, was mich eigentlich etwas
wundert, denn laut Datenblatt
https://www.altera.com/en_US/pdfs/literature/hb/cyc/cyc_c51014.pdf
müsste beim EP3C25 ein EPCS16 verbaut werden, da dieser Chip 5 Mbit
Configdata braucht. Für den EP2C8 hingegen würds stimmen. Vielleicht
unwichtig...

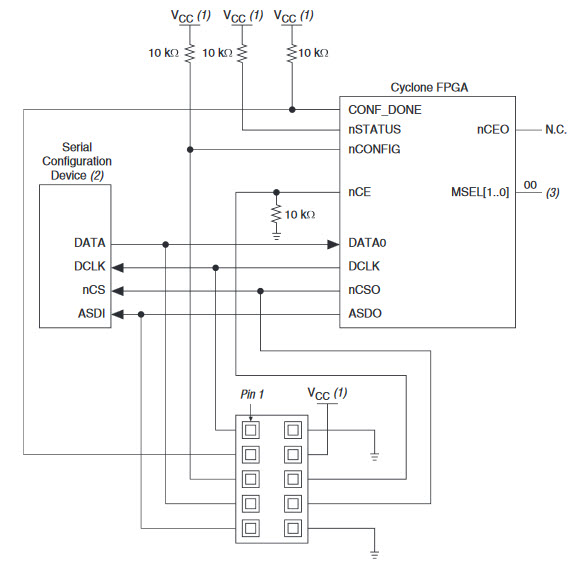

Wenn ich die Active Serial configuration (AS) soweit richtig verstanden
habe wird diese über 4 Signale realisiert DATA, DCLK, ASDI, nCS, welche
zwischen Cyclone und dem EPCS4 verlaufen. Hierüber "zieht" sich der
Cyclone beim Systemstart seine Konfiguration.

Was steht nun da drin? Ist das nur ein Bootloader, damit das eigentliche
Programm des FPGA dann vom Flash-Speicher gelesen wird?

Wenn ich die Funktion des USB-Blaster hierbei richtig verstehe, dann
kann man über diesen eine Reconfiguration aktivieren/forcieren und das
Programm kommt vom PC über den USB-Blaster, anstelle vom EPCS4. Und hier
könnte ich dann alles tun um den Flash auszulesen und neu zu
beschreiben, richtig?

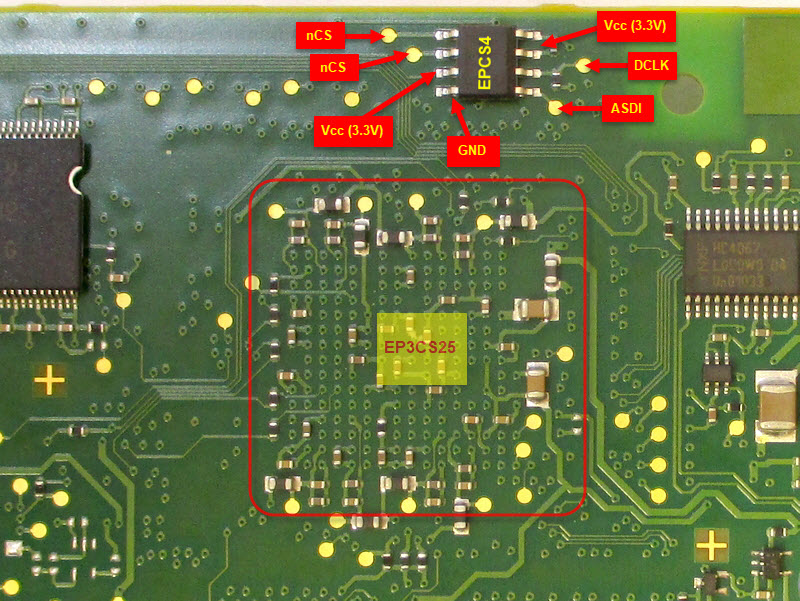

Die vier Signale sind in der Tat "rausgeführt" auf Testpunkte
jedenfalls.

: Bearbeitet durch User
Autor: Der Zahn der Zeit (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich grübele etwas, was das Ziel deiner Aktivität ist. Du schreibst:
> Wie könnte ich die Signalleitungen dafür lokalisieren? Ich glaube schon
> das die irgendwie rausgeführt sind, aber wie finden?
Ist es nur das Finden und nicht mehr? Als Selbstzweck wäre es etwas
dünn.

Wenn doch, meinst du die vielen Signalleitungen, die über die
R-Netzwerke laufen oder die wenigen Programmierpins, also JTAG und
Config-ROM (EPCS4)? Geht es darum, welche Pins bzw. Balls wo extern
angeschlossen sind?

Bei JTAG und Config-ROM liegen sie fest und stehen im Datenblatt. (Ja,
sie liegen und stehen...)

Bei den Signalleitungen stellt sich die Frage, was du damit bezweckst.
Willst du etwas "umprogrammieren"? Es wurde schon geschrieben, dass das
nicht geht. Willst du etwas neu programmieren? FPGA lernen? Dann nimm
auf keinen Fall dieses Board. Schon gar nicht, um ein TFT zum Leben zu
erwecken. Es wird dir gelingen, aber erst nach einer langen Lernphase
und nur theoretisch mit der Hardware, die du da hast.

Prinzipiell: Ich sehe zwei Möglichkeiten, heraus zu bekommen, an welchen
Balls die Signalleitungen enden: 1. Mit Röntgen und 2. Das FPGA so zu
programmieren, dass es nach einem bekannten Muster Signale auf
definierten Pins (Balls) ausgibt und so nachzuvollziehen, auf welcher
Leiterbahn welches Signal heraus kommt. Dafür würde das Config-ROM nicht
gelöscht, die Programmierung über JTAG wäre immer nur temporär. D. h.,
dass das Board weiterhin voll funktionsfähig bleiben würde. Und so ein
Test wäre durchaus auch als Anfängerprojekt geeignet.

> Wenn ich die Funktion des USB-Blaster hierbei richtig verstehe, dann
> kann man über diesen eine Reconfiguration aktivieren/forcieren und das
> Programm kommt vom PC über den USB-Blaster, anstelle vom EPCS4. Und hier
> könnte ich dann alles tun um den Flash auszulesen und neu zu
> beschreiben, richtig?
Man spricht nicht von Programm, sondern von Konfiguration. Die wird in
ein RAM im FPGA geschrieben. Entweder direkt über JTAG (in der
Entwicklung) oder das FPGA holt sich die Konfiguration aus dem
Config-ROM. (Es gibt noch einige Möglichkeiten mehr.) Um das EPCS4 über
JTAG zu programmieren, wird ein Umweg über das FPGA genommen. Und es
gibt eine Möglichkeit, mit komprimierten Konfiguratitionsdaten zu
arbeiten. Das könnte erklären, dass ein EPCS4 reicht. Mit ausgelesenen
Config-ROM-Daten kannst du gar nichts anfangen, außer das Produkt
abzukupfen.

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Verstehe. Mein "Ziel" (wenn man überhaupt davon sprechen kann) ist es
die Konfiguration von einem Board auf ein anderes zu übertragen. Eines
hat nämlich einen Fehler und das andere Klappt einwandfrei. Der Fehler
besteht darin das bestimmte Teile der Grafik am TFT nicht zu sehen sind.
Andere Teile sind einfach nur weiß. Das sei aber nur am Rande erwähnt.

Eigentlich möchte ich einfach mehr über die Funktionsweise in Erfahrung
bringen und da ist es immer gut wenn man nicht nur liest und liest
sondern auch mal ganz praktisch was machen kann. Dafür habe ich eben
zwei solcher "Spielboards". Damit ich da nicht versehentlich was
überschreibe und es, wenn ich es denn je verstehen sollte, später wieder
seiner ursprünglichen Bestimmung zuführen möchte, wieder mit der
eigentlichen Programmierung, sorry Konfiguration, zu versehen :-)

Ein Mini-Programm drauf zu laden welches die IO-Pins nach einem Muster
"blinken" lässt, wär schonmal ein Anfang. Vermutlich werde ich damit auf
dem Board etwas Chaos auslösen, denn der FPGA steuert ja noch ein wenig
Elektronik darauf, aber das sollte erstmal nicht stören. Auch werd ich
das TFT erstmal ablassen.

Interessant finde ich, das es neben dem EPCS4 ja auch noch einen 8 MByte
Flash Speicher gibt. Ich frage mich warum man beides verbaut hat, der
Flash ansich hätte doch ausgereicht?

Das ich mit den Daten des EPCS4 nix anfangen kann ist mir schon klar.
Will ich auch garnicht. Nur wegsichern, falls ich den mit meinen
Versuchen überschreibe. Im Datenblatt zum JTAG steht nämlich das
bestimmte Befehle diesen löschen.

Auf dem Bild ist das EPCS4 zu sehen, die Signale hab ich markiert. Der
USB-Blaster benötigt aber noch ein paar Pins mehr (insgesamt einen
10poligen Header... da sind sie wieder die 10 Pins ;-).

Die verwaisten durchkontaktierungen lassen für mich auf eine
Multilayerplatine schließen, was bei so hochpoligen BGAs ja auch
durchaus Sinn macht. Eine Röntgenapparatur habe ich selbstverständlich
nicht zur Verfügung.

: Bearbeitet durch User
Autor: Der Zahn der Zeit (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Also das Ziel ist plausibel und erreichbar. Ich habe auf diese Weise
auch schon einmal ein Gerät zum Leben erweckt, in dem ein µC (MSP430)
das Zeitliche gesegnet hatte. Und im Moment habe zufällig wieder so
einen Fall (PIC) auf dem Tisch...

2 Möglichkeiten, an die Daten im Config-ROM zu kommen: Über das FPGA
könnte es gehen, wenn die IDE (der Programmer) so eine Funktion zur
Verfügung stellt. Das weiß ich im Moment nicht, und gebraucht habe ich
so etwas noch nie. Wenn allerdings keine JTAG-Anschlüsse herausgeführt
bzw. erkennbar sind, entfällt das sowieso. Natürlich werden nur 4
JTAG-Anschlüsse gebraucht (die 4 Test-Pads auf dem Foto rechts? Ganz
schlecht nachzuprüfen). Nebenbei: Auf dem 10-poligen
Standard-JTAG-Stecker sind noch 2 Massen, eine Spannungsversorgung, ein
Pin, der mit Pull-up high gezogen wird, der Rest ist frei. Die Doku wird
es genauer beschreiben können.

Ohne JTAG-Anschluss müsste das Config-ROM vorprogrammiert eingelötet
worden sein. Dann bleibt nur noch, das Config-ROM direkt auszulesen. Der
Algorithmus ist dokumentiert. Mit einem µC oder irgendwas anderem, was
Pins wackeln lassen und lesen kann, sollte es gehen. Dafür könnte man
das Config-ROM auslöten oder man müsste das FPGA davon abhalten, selber
lesen zu wollen. Über die JTAG-Pins, aber wenn man die nicht kennt? Also
auslöten.

Theoretisch kann man den Ladeprozess beim Einschalten des Gerätes
aufzeichnen, aber dann muss man viele MBit mit 10 MHz Takt (glaube ich)
in einen Speicher laufen lassen. Es könnte sein, dass ein guter Oszi das
kann.

Jetzt geht mir noch durch den Kopf, dass es vielleicht auch möglich ist,
mit einem USB-Blaster Config-ROMs direkt zu lesen und schreiben, aber
auch dafür müsste es ausgelötet werden.

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Interessant finde ich, das es neben dem EPCS4 ja auch noch einen 8 MByte
> Flash Speicher gibt. Ich frage mich warum man beides verbaut hat, der
> Flash ansich hätte doch ausgereicht?

Das macht man aus Gruenden. Ich hatte mal zB. sowas gebaut, da war im
EPCS die FPGA-config und ein Bootloader; in dem "anderen" Flash ein
rootfs. Im FPGA hat dann eine NIOS-CPU sich an einem uclinux
abgearbeitet

> Auf dem Bild ist das EPCS4 zu sehen, die Signale hab ich markiert.
Glueckwunsch, da hast du jetzt wohl die Standardpinbelegung so gut wie
aller 8 fuessiger SPI-Flashes rausgefunden ;-) Dein "unteres" nCS ist
ein DO.

Die 4 Testpunkte uebereinander unten rechts im Bild sehen mir irgendwie
doch recht verdaechtig aus. Koennten das nicht die JTAG Signale sein?
Auf welchen Balls sollen die denn liegen?

Gruss
WK

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Der Zahn der Zeit schrieb:
> aber
> auch dafür müsste es ausgelötet werden.

Wuerd' mich wundern. Muesst' man mal im Datenblatt des FPGA nachgucken,
aber ich koennt' mir gut vorstellen, dass das seine Hufe hochreisst
(IO-Pins hochohmig), wenn man es im Dauerreset haelt. Solange kann man
dann mit dem Configdevice seinen Schabernack treiben.

Gruss
WK

Autor: Der Zahn der Zeit (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:
> Olli Z. schrieb:
>> Interessant finde ich, das es neben dem EPCS4 ja auch noch einen 8 MByte
>> Flash Speicher gibt. Ich frage mich warum man beides verbaut hat, der
>> Flash ansich hätte doch ausgereicht?

Ist es nicht eher so, dass das FPGA seine Konfiguration nicht aus dem
Flash auslesen kann, zumindest nicht, wenn der AP (active parallel) Mode
nicht zum Flash passt? Und dann muss das Flash ja auch irgendwie
programmiert werden - ginge das per JIC-File? Bin ich zu dumm zu... :-(

>> Auf dem Bild ist das EPCS4 zu sehen, die Signale hab ich markiert.
> Glueckwunsch, da hast du jetzt wohl die Standardpinbelegung so gut wie
> aller 8 fuessiger SPI-Flashes rausgefunden ;-) Dein "unteres" nCS ist
> ein DO.

Ist es wirklich so, dass die EPCS durch Standard-SPI-Flashs ersetzt
werden können? Ist da nicht ein Unterschied? Ich weiß es nicht, ich habe
mich das schon öfter gefragt.

Dergute W. schrieb:
> Wuerd' mich wundern. Muesst' man mal im Datenblatt des FPGA nachgucken,
> aber ich koennt' mir gut vorstellen, dass das seine Hufe hochreisst
> (IO-Pins hochohmig), wenn man es im Dauerreset haelt. Solange kann man
> dann mit dem Configdevice seinen Schabernack treiben.
Ja, nur müsste man dazu wissen, wo z. B. TMS, DEV_CLR oder MSEL liegt,
und das ist dem Olli sein Problem... (Hallo Sebastian Sick!)

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Der Zahn der Zeit schrieb:
> ginge das per JIC-File?

Ich glaub' eher nicht. Ist bei mir aber schon ca. 10 Jahre her, dass ich
damit gearbeitet hab'. iirc war da JIC das Mittel der Wahl, um eben in
ein EPCS eine Kombi aus FPGA-config und Bootloader (oder andere
Software) fuer den NIOS zu stopfen.
Das parallele Flash kann viel mehr Kopfzerbrechen bereiten. Beim
Configdevice ist man ja an bestimmte Pins gebunden, bei einem Flash, was
"einfach so" irgendwie am FPGA haengt, ist man kaum noch an irgendwas
gebunden. Sollte man so ein Flash auslesen wollen, braucht man einen
Schaltplan oder sonst irgendwelche Zusatzinfos.

Der Zahn der Zeit schrieb:
> Ist es wirklich so, dass die EPCS durch Standard-SPI-Flashs ersetzt
> werden können?

iirc haben die EPCS eine andere Device Signatur als die entsprechenden
"billig"-Flashes. Frueher hat die Quartus-SW die dann nicht erkannt; da
musste man die entsprechenden Signaturen der "Nicht-EPCS-Flashes"
irgendwo noch eintragen, um diese Flashes dann von Quartus aus
programmieren zu koennen. Bin mir aber nicht mehr sicher.

Der Zahn der Zeit schrieb:
> Ja, nur müsste man dazu wissen, wo z. B. TMS, DEV_CLR oder MSEL liegt,
> und das ist dem Olli sein Problem... (Hallo Sebastian Sick!)

Naja, muss man halt bissl forschen; mit Serienwiderstaenden arbeiten,
damit mans schoen sehen kann, wenn 2 Outputs aufeinander prallen, etc.
4! = 24 Moeglichkeiten; das sollte man noch ausprobieren koennen, wenn
man arg engagiert ist...

Gruss
WK

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Mein "Ziel" (wenn man überhaupt davon sprechen kann) ist es
> die Konfiguration von einem Board auf ein anderes zu übertragen. Eines
> hat nämlich einen Fehler und das andere Klappt einwandfrei.

Wenn die beiden Boards exakt dasselbe FPGA haben, müsste das gehen.
Zwischen Cyclone II und Cyclone III geht das aber sicher nicht.

Autor: Martin S. (strubi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Verstehe. Mein "Ziel" (wenn man überhaupt davon sprechen kann) ist es
> die Konfiguration von einem Board auf ein anderes zu übertragen

Deine Beschreibung des "Problems" mit der Grafik lässt drauf schliessen,
dass nicht die FPGA-Konfig futsch ist (sonst täte wohl gar nix), sondern
der Inhalt des NOR-Flash.
Auch wenn du den Zugang zum JTAG findest, brauchst du immer noch die
BSCAN-Tools, um das Flash auszulesen und die Pins durchzuklingeln, um
überhaupt erst mal die Verkabelung FPGA<->Flash zu kennen.
Ich würde mich da mal etwas fokussieren, bevor hier die allgemeine
Verzettelung ausbricht.
Insofern würde ich da zu kleineren Schritten raten, gerade, wenn du dir
das Ding als Challenge suchst, oder ganz pragmatisch: Drähte ans Flash
und mit einer bekannten Referenz auslesen. Schon probiert, den
Schaltplan zum Gerät zu finden?

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

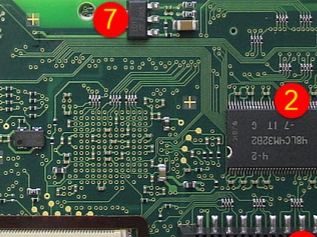

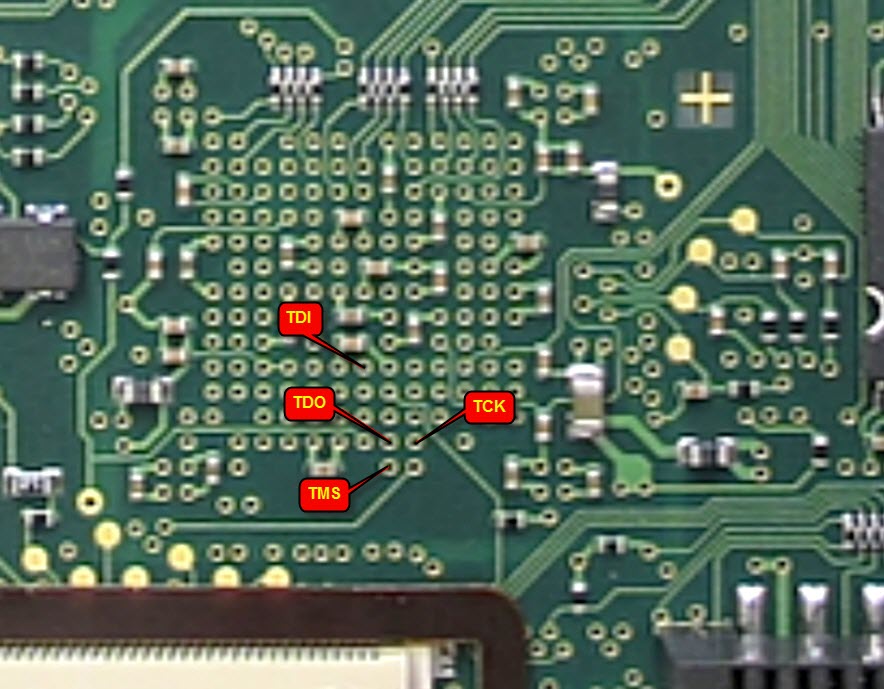

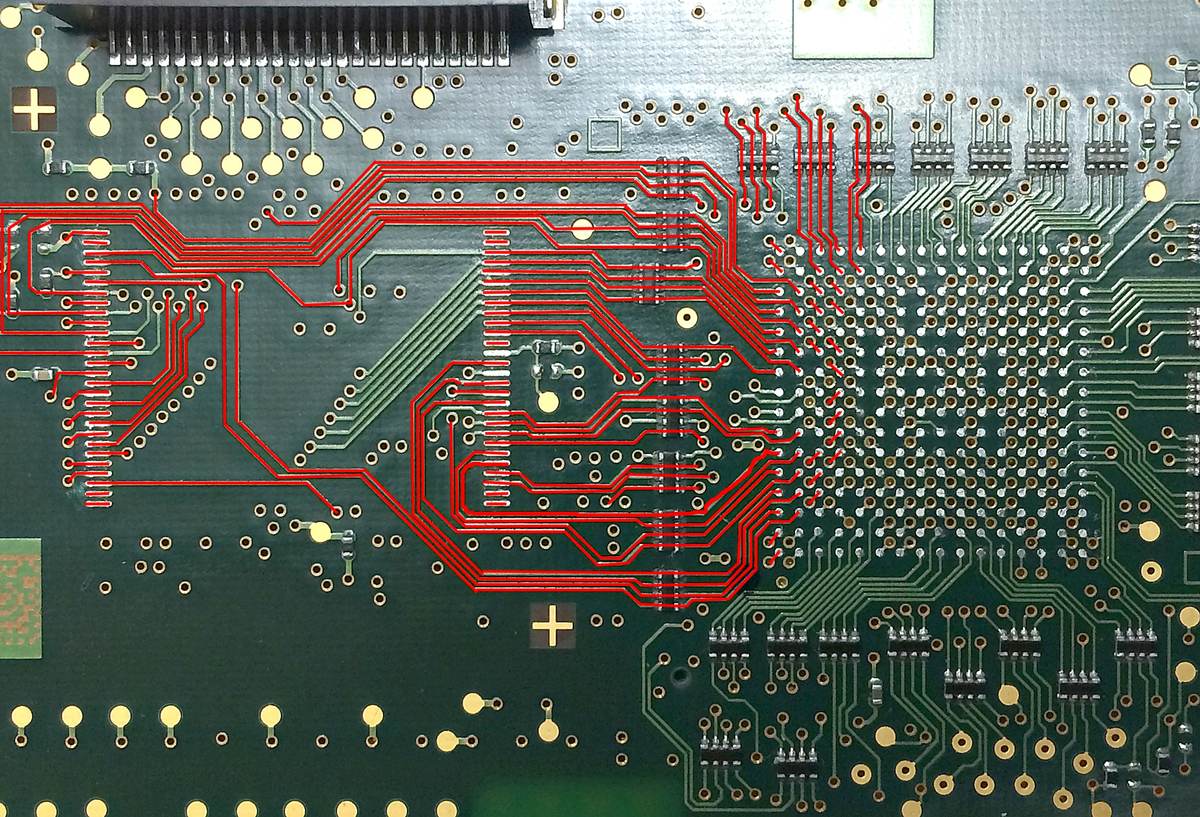

Ich habe aus den Datenblättern für den Cyclone III das BGA-Pinout der
Rückansicht für den EP3C25F324 auf ein Foto der Platinenrückseite
montiert und die JTAG-Pins laut Datenblatt-Pinout dazu gezeichnet.

Leider ist nur ein einziger Pin davon auf der Unterseite mittels
Durchkontaktierung erreichbar (TMS). Dafür liegt der Testpunkt schräg
oberhalb. Die anderen Pins sind nicht durchkontaktiert, verlaufen also
irgendwo auf der Platinenoberseite unterhalb des Chips. Ich wüsste nicht
wie ich die finden sollte.

BGA hab ich noch nie gelötet, aber da muss ich wohl ran. Sonst werde ich
nie herausfinden wo diese Pins auf dem Board landen.

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> BGA hab ich noch nie gelötet, aber da muss ich wohl ran. Sonst werde ich
> nie herausfinden wo diese Pins auf dem Board landen.

Das wird wenig helfen. Die Oberseite der Platine wird in dem Bereich, wo
das BGA war, hauptsaechlich kurze, diagonale Verbindungen zwischen den
BGA-Balls und der naechsten Durchkontaktierung aufweisen. D.h., solltest
du tatsaechlich das BGA sauber ausgeloetet bekommen, siehst du nur das
Pad fuer den Ball, ca. 0.707mm Leitung und die Durchkontaktierung (auf
eine Innenlage).
Schnapp' dir lieber ein Ohmmeter/Piepser mit spitzen Pruefspitzen und
guck' doch mal, ob du nicht Verbindung(en) messen kannst zwischen einem
der 4 Pruefpunkte in einer Reihe unten rechts und einer der
"verdaechtigen" Durchkontaktierungen in der Naehe der von dir vemuteten
Anschluesse.

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

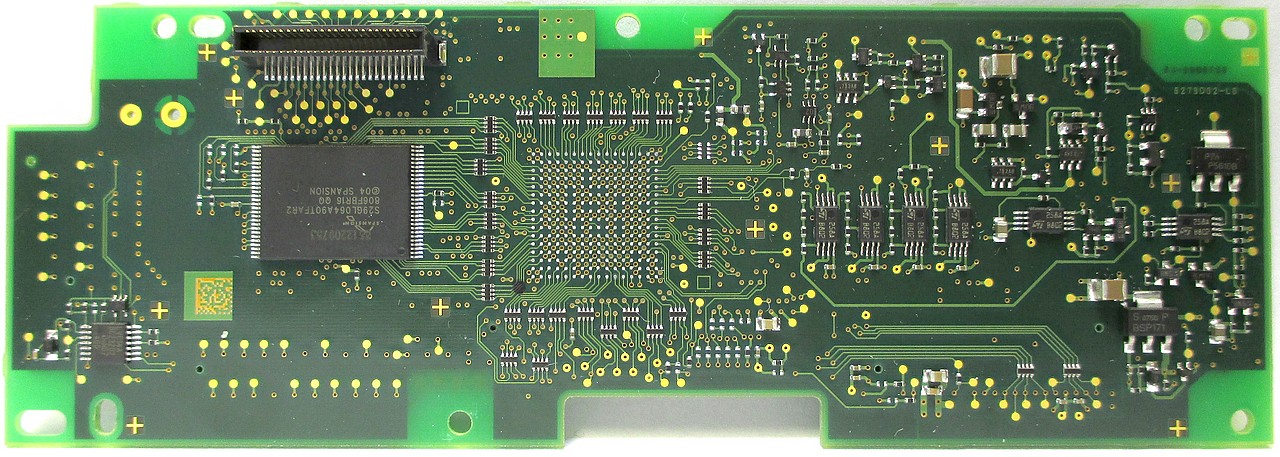

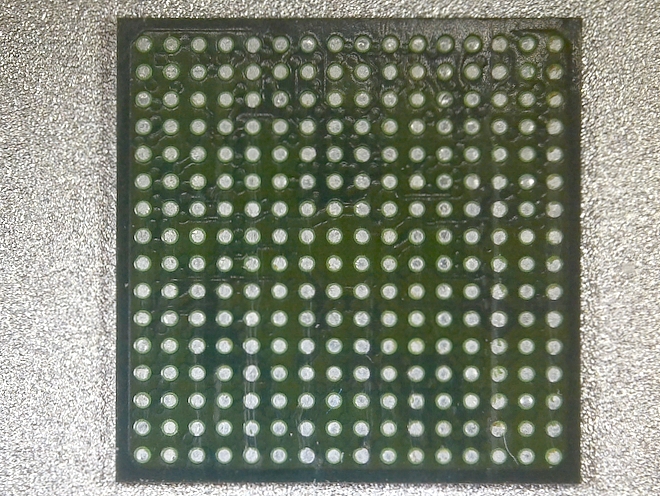

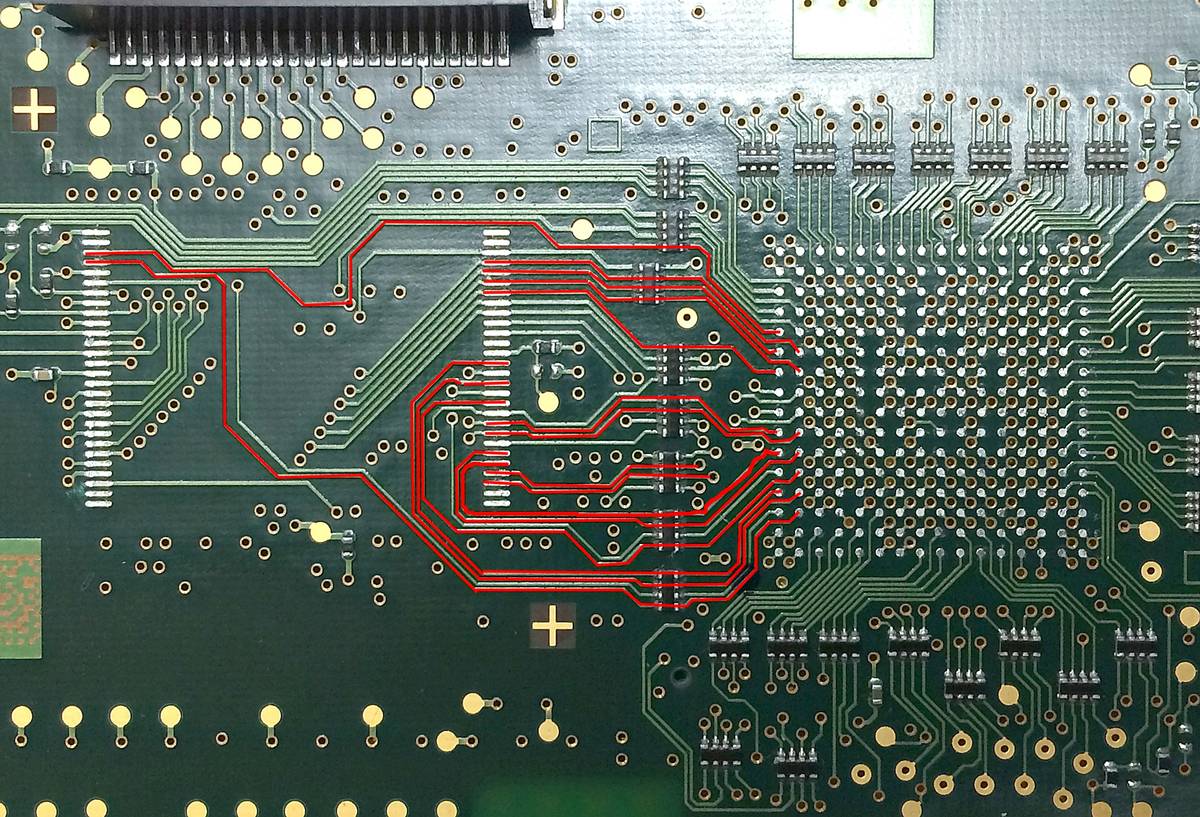

Weil alles Rätselraten nichts bringt, habe ich mich entschlossen eine
der Platinen zu "opfern" und den FPGA runterzulöten. Nur so wissen wir
was wirklich drunter steckt und nur so kann ich auch "durchklingeln" und
mögliche Testpunkte finden.

Runterlöten ging leicht, einfach mit dem SMD-Fön warm machen bis er sich
bewegen lässt. Umgekehrt hab ich noch keine echte Vorstellung wie ich
den "Reballe" und wieder funktionsfähig drauf bekomme. Das wird ein
interessantes Übungsprojekt ;-) Vor BGA hab ich bis jetzt immer einen
Bogen gemacht. Bislang habe ich weder einen Pizzaofen noch einen
IR-Preheater zur Verfügung. Auch spezielle niedrigschmelzende Lote hätte
ich noch nicht da...

Anbei aber erstmal die Bilder nach dem ablöten, entzinnen und reinigen.

Anschließend habe ich die Pins laut Datenblatt ermittelt:
 * TMS => G1
 * TDO => G2
 * TCK => F2
 * TDI => H5

Die Signale habe ich auf die Pads des abgelöteten FPGA aufgezeichnet
(cyclone_ii_pads_topview_jtags.jpg)
Diese laufen direkt auf eine Durchkontaktierung und wie WK schon
vermutet hatte sind die auf der Unterseite des Platine nicht
weitergeführt (cyclone_ii_pads_bottomview_jtag.jpg) sondern gehen in
einer der inneren Layer weiter.

Da ich jetzt die richtigen Pins kannte, habe ich einfach mal alle

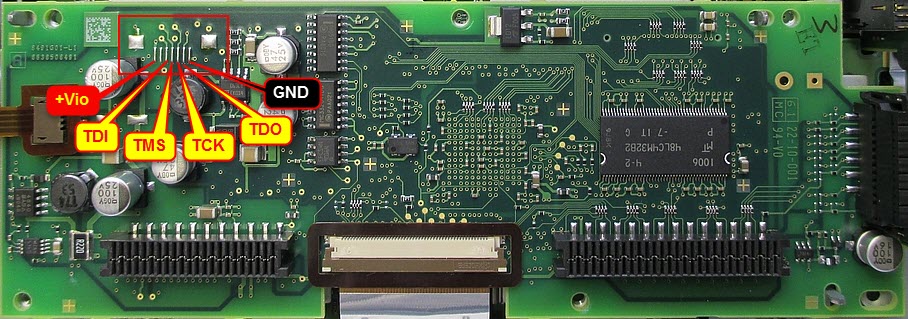

Testpunkte durchgeklingelt und bin fündig geworden. Das Ergebnis ist im
Bild "navi-fx_displayboard_jtag.jpg" zu sehen. Das ganze sieht aus als
könnte dort sogar mal ein Steckadapter geplant gewesen sein.

Damit ist erstmal enträtselt ob und wo sich der JTAG-Connector auf dem
Board befindet. Was mich persönlich schonmal einen guten Schritt weiter
bringt! :-)

Als nächstes werde ich mir dort mal ein Connectorkabel für den
JTAG-Adapter anlöten und mal schaun ob ich beim Segger-Interface was zu
dem EP2C8 finde.

Autor: Duke Scarring (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Als nächstes werde ich mir dort mal ein Connectorkabel für den
> JTAG-Adapter anlöten und mal schaun ob ich beim Segger-Interface was zu
> dem EP2C8 finde.
Wen der Segger nur mit ARM reden will, gibt gibt es beim Chinamann
"Altera Mini Usb Blaster Cable For CPLD FPGA NIOS JTAG Altera
Programmer" (langsam) oder in Taiwan einen passenden Programmer:
http://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=&No=46

Duke

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gut zu wissen! Einen USB-Blaster hab ich, zwar nicht exakt den von dir
verlinkten... welche Software empfiehlst Du dafür?

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Moin,

Wie waers' mit der Software - anscheinend die letzte, die Cyclone II und
III unterstuetzt:

http://dl.altera.com/13.0sp1/?edition=web

Gruss
WK

Autor: Weltbester FPGA-Pongo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das war mir noch gar nicht im Bewusstsein, dass die neueren Altera
Versionen die C2 und C3 rausgenommen haben. Intel-Dikat nehme Ich an?

Der C3 war ein ausgesprochen zuverlässiger Chip. In nicht wenigen Dingen
besser als der Spartan6!

Beitrag "Re: Speichergrenze spartan6"

Beitrag #5335962 wurde von einem Moderator gelöscht.
Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

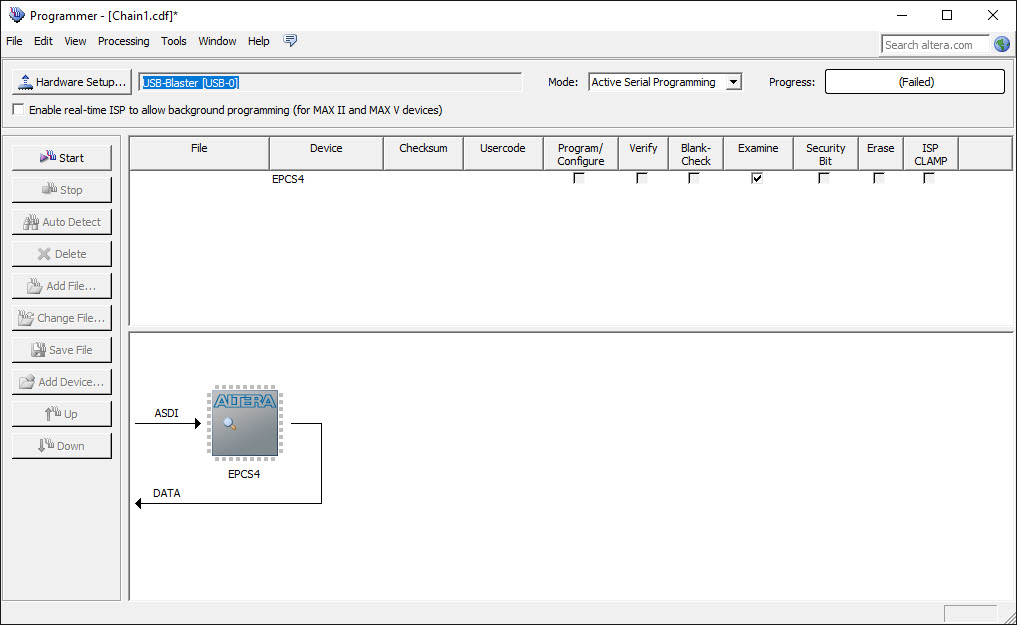

Habe mir dieses "Quartus" Monster mal gezogen und installiert (ca. 5GB).
Zum Glück ist das Billig-China-USB-Blaster-Teil was ich mir gekauft
hatte soweit kompatibel das die Hardware mit dem Quartus-Eigenen
USB-Treiber auch als Adapter erkannt wird :-)

Zu meiner großen Freude habe ich in der Toolchain den "JTAG Chain
Debugger" entdeckt. Den werd ich mir mal näher ansehen! Sowas kann mir
bei meinen Low-Level-Studien recht hilfreich sein.

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Auch wenn das hier langsam zum Monolog zu werden droht (scheinbar
befassen sich nicht so viele Leute mit dem Thema..?!) möchte ich nochmal
die Frage stellen wie der Startup und die Konfiguration eines solchen
Systems aussieht, bzw. wie ich das ermittle?

Folgende Daten sind über das mir zur Verfügung stehenden Testboard
(Displayboard mit TFT) bekannt:
 - Cyclone II EP2C8
 - 128 MByte SDRAM (MT48LC4M32B2)

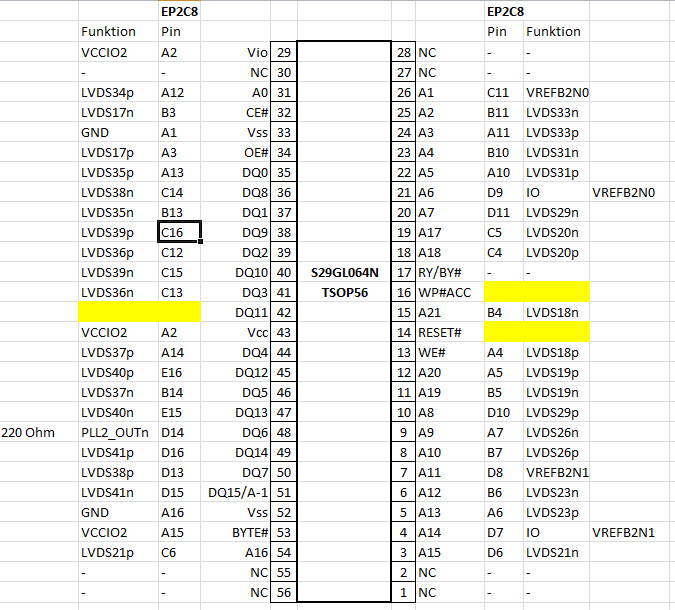

 - 8 MByte Flash (S29GL064N)
 - 0,5 MByte Serial Configuration Device (EPCS4)

Wenn ich die Doku von Altera richtig verstanden habe (bitte berichtigen
oder ergänzen wenns nicht stimm), ist der FPGA beim Starten
unkonfiguriert. Um zu funktionieren benötigt der Chip seine
Konfiguration im SRAM (intern? extern?). Dazu muss die Programmierung
von einem externen Flash geladen werden. Hier kommen wohl die Modi AS
(Active Serial) und PS (Passive Serial) ins Spiel und ab da blick ich
nicht mehr recht durch.

Sitzt das "Programm" des FPGA denn wirklich auf diesem kleinen seriellen
EPCS4? Oder ist da nur eine Art bootstrap-loader drin, der dann das
eigentliche Programm aus dem Spansion flash nachlädt?

Ich habe auch was über einen PFL (Parallel Flash Loader) gelesen. Oder
hat der mit dem Startup nichts zu tun?

Welchen Configmodus der FPGA verwendet ist wohl abhängig vom Logikleven
an den MSEL-Pins. Da ich ja auch einem Spenderboard den FPGA
runtergelötet habe, könnte ich die ja mal messen ob die gegen GND oder
VCCIO gehen. MSEL0 liegt bei dem EP2C8 BGA wohl auf J13 und MSEL1 auf
K12.

Der Flash ist sicher parallel an den FPGA angebunden, hat aber auch eine
SPI-Schnittstelle. Ich vermute einfach mal das die Konfig parallel
geladen wird und SPI nur zu Servicezwecken genutzt wird, evtl. sogar
garnicht verbunden ist (habs noch nicht gemessen).

Die Konfigurationsdaten können laut dem EPCS4 Datenblatt auch
"komprimiert" sein. Ist das dann nur "intern" im Chip um Speicherplatz
zu sparen? Oder liefert der komprimiert aus und der FPGA dekomprimiert
das?

: Bearbeitet durch User
Autor: Andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Sitzt das "Programm" des FPGA denn wirklich auf diesem kleinen seriellen
> EPCS4?

Ja, sehr wahrscheinlich ist da die Konfiguration des FPGA drin, sonst
wäre es ziemlich überflüssig.
Diese Konfiguration wird wohl einen Softcore (tippe mal auf NIOS2)
enthalten, und das Programm für diesen wird im 8 MB Flash sein.

Andi

Autor: mmm (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Sitzt das "Programm" des FPGA denn wirklich auf diesem kleinen seriellen
> EPCS4?
Ja, denn für andere Zwecke nimmt man die Flashes vom eigentlichen
Hersteller zu einem Bruchteil der Kosten. Der EPCS ist nichts anderes
als ein von Altera (mittlerweile Intel) zugekaufter Flash, der
umgelabelt wird und für den zehnfachen Preis wieder verkauft wird.

Olli Z. schrieb:
> Wenn ich die Doku von Altera richtig verstanden habe (bitte berichtigen
> oder ergänzen wenns nicht stimm), ist der FPGA beim Starten
> unkonfiguriert. Um zu funktionieren benötigt der Chip seine
> Konfiguration im SRAM (intern? extern?). Dazu muss die Programmierung
> von einem externen Flash geladen werden. Hier kommen wohl die Modi AS
> (Active Serial) und PS (Passive Serial) ins Spiel und ab da blick ich
> nicht mehr recht durch.

Der FPGA wird nicht "umkonfiguriert", das würde ja heißen, er hätte
schon eine Konfiguration. Das FPGA besteht im wesentlichen aus vielen
kleinen SRAM-Look-Up-Tabellen, die erstmal befüllt werden müssen. Dafür
gibt es die verschiedenen Modi AS, PS,... Die Active Modi bedeuten, dass
der FPGA die "treibende Kraft" ist und den Takt erzeugt, bei den Passive
Modi werden die Daten mit einem externen Takt in das FPGA "gedrückt".
Da ein EPCS vorhanden ist, wird Active Serial verwendet.

> Der Flash ist sicher parallel an den FPGA angebunden, hat aber auch eine
> SPI-Schnittstelle. Ich vermute einfach mal das die Konfig parallel
> geladen wird und SPI nur zu Servicezwecken genutzt wird, evtl. sogar
> garnicht verbunden ist (habs noch nicht gemessen).
Welchen Flash meinst Du jetzt? Der EPCS kann nur SPI und das wird auch
genutzt.
Der S29GL064N ist ein paralleles Flash ohne SPI, der mit der
FPGA-Konfiguration höchstwahrscheinlich nichts zu tun hat. Parallel
konfigurieren geht nur "passive", braucht also zusätzliche Bauteile
(z.B. µC).
Im S29GL064N wird die Software für einen im FPGA implementierten
Softcore-Prozessor (wahrscheinlich NIOS-II) sein.

> Die Konfigurationsdaten können laut dem EPCS4 Datenblatt auch
> "komprimiert" sein. Ist das dann nur "intern" im Chip um Speicherplatz
> zu sparen? Oder liefert der komprimiert aus und der FPGA dekomprimiert
> das?
Mit der Kompression hat der EPCS nix zu tun. Der ist nur ein doofes
SPI-Flash. Quartus kann die FPGA-Konfig komprimieren und der FPGA kann
diese wenn er sie einliest wieder "on-the-fly" dekomprimieren.

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andi schrieb:
> Olli Z. schrieb:
>> Sitzt das "Programm" des FPGA denn wirklich auf diesem kleinen seriellen
>> EPCS4?
> Ja, sehr wahrscheinlich ist da die Konfiguration des FPGA drin, sonst
> wäre es ziemlich überflüssig.

Eben, das denke ich auch. Ansonsten könnte der doch gleich das Programm
vom Flash laden, oder ist sowas garnicht vorgesehen? (Stichwort "PFL").
Warum sonst dieser Doppelsprung. Oder steckt in dem EPCS noch was zum
Schutz gegen auslesen/manipulation? Ich mein, das ist ein Displaytreiber
und keine Geldautomatensteuerung. So viel Aufwand würde da doch keiner
machen?!

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank "mmm" für die Infos, das war gut zu verstehen und jetzt
blicke ich schon etwas mehr durch!

mmm schrieb:
> Da ein EPCS vorhanden ist, wird Active Serial verwendet.
Dann müssten ja die MSEL-Pins so eingestellt sein:
MSEL0 = GND (LOW)
MSEL1 = GND (LOW)
oder für "Fast AS":
MSEL0 = GND (LOW)
MSEL1 = VCCIO3 (HIGH)

> FPGA-Konfiguration höchstwahrscheinlich nichts zu tun hat. Parallel
> konfigurieren geht nur "passive", braucht also zusätzliche Bauteile
> (z.B. µC).
Danke, jetzt verstehe ich das auch...!
Das sind die Signale "DCLK", "ASDI" und "nCS" die der Cyclone an den
Flash bereitstellt und "DATA" die er liest.

> Im S29GL064N wird die Software für einen im FPGA implementierten
> Softcore-Prozessor (wahrscheinlich NIOS-II) sein.

> Mit der Kompression hat der EPCS nix zu tun. Der ist nur ein doofes
> SPI-Flash. Quartus kann die FPGA-Konfig komprimieren und der FPGA kann
> diese wenn er sie einliest wieder "on-the-fly" dekomprimieren.
Stimmt, steht ja auch so im Handbuch: "Cyclone II devices support
configuration data decompression .... transmit this compressed bitstream
to Cyclone II devices. During configuration, the Cyclone II device
decompresses the bitstream in real time and programs its SRAM cells."

Laut Datenblatt braucht der EP2C8 ca. 2 MBit an Konfigdaten (größe des
rohen, unkomprimierten binärfiles) um alle SRAM-Zellen einzustellen. Das
heißt also das in diesem Chip die gesamte "Einstellung" des FPGA drin
ist. Diese "Einstellung" bewirkt das der FPGA sich dann plötzlich wie
eine CPU verhält und die auszuführende Software vom Flash ins SDRAM
lädt?

> wahrscheinlich NIOS-II
Das hab ich schon paarmal was von gelesen. Was ist das denn? Klingt ja
eher nach einem BIOS als nach einer CPU. Welcher Befehlssatz wird damit
geladen? Im Flash muss ja praktisch eine Art Maschinensprache drin
stecken und wenn man wüsste was das für eine CPU-Art/Emulation ist,
könnte man die ja auch decompilieren.

: Bearbeitet durch User
Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Diese "Einstellung" bewirkt das der FPGA sich dann plötzlich wie
> eine CPU verhält und die auszuführende Software vom Flash ins SDRAM
> lädt?

Ja.

Olli Z. schrieb:
> Das hab ich schon paarmal was von gelesen. Was ist das denn? Klingt ja
> eher nach einem BIOS als nach einer CPU. Welcher Befehlssatz wird damit
> geladen? Im Flash muss ja praktisch eine Art Maschinensprache drin
> stecken und wenn man wüsste was das für eine CPU-Art/Emulation ist,
> könnte man die ja auch decompilieren.

NIOS ist die CPU. So wie halt ein Z80 oder ARM5 oder x86. Da gibts ne
(GNU)Toolchain dafuer.
In der FPGA-Entwicklungsumgebung kannst du dir dann je nach
Performancewunsch und Gatter/Blockramverbrauch verschiedene NIOS-CPUs
zusammenklicken, z.b. mit/ohne Caches, HW-Divider, etc. Kannst auch noch
selbstgebastelte Befehlserweiterungen anflanschen,etc. bla. Ist schon
ein schoenes Spielzeug.
iirc wird da auch der Resetvector festgelegt, also wo der NIOS dann
anfaengt zu werkeln.

Aber das ist bei deinem Displaydingens alles nur Vermutung, weil da noch
ein Parallelflash dranhaengt. Das muss nicht so sein, in dem Flash
koennte z.B. auch nur ein Riesenbootlogo fuer das Display stehen, was
voellig ohne NIOS auskommt.
Die Booterei ueber das EPCS duerfte dagegen ziemlich sicher so ablaufen.


Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Ausführungen. Habs grad noch auf Wikipedia nachgelesen.
Womöglich reden wir selbst bei diesem alteb Radio (ab 2007) schon von
NIOS II. Die Architektur ist 32 Bit, Little Endian und bildet einen RISC
Prozessor nach. Auf der kann dann, wie Du schon sagst eine normal in C
geschriebene Applikation laufen.
Davon gehe ich auch aus.

Die Seggertools wollen vermutlich die CPU kennen um entsprechende
Befehle via JTAG von dieser ausführen zu lassen, um diese z.b.
anzuhalten, oder was weiss ich noch alles.

Womöglich läuft auf dieser CPU nicht nur einfach eine einzige
Applikation, sondern ein Betriebssystem wie RTOS oder ein spezielles
Linux!

Dann müsste es doch für diese Soft-CPU auch eine JTAG Schnittstelle
geben...

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Die Seggertools wollen vermutlich die CPU kennen um entsprechende
> Befehle via JTAG von dieser ausführen zu lassen, um diese z.b.
> anzuhalten, oder was weiss ich noch alles.

Ich weiss nicht, ob die halt den Alterakrempel unterstuetzen.

> Womöglich läuft auf dieser CPU nicht nur einfach eine einzige
> Applikation, sondern ein Betriebssystem wie RTOS oder ein spezielles
> Linux!

Ich glaub' ich schub's schonmal; ja das konnte man auch schon 2007
machen. Da konnte man z.B. ein uclinux laufen lassen. uboot war im EPCS,
hinter der FPGA Konfiguration; rootfs im Parallelflash. Da ist alles
moegliche moeglich.
Man kann den NIOS auch bare-metal programmieren oder ohne externen
Speicher, nur mit FPGA-internen BlockRAMs betreiben (wenn man sparsam
mit dem Speicherplatz umgeht).

> Dann müsste es doch für diese Soft-CPU auch eine JTAG Schnittstelle
> geben...

Das laeuft dann alles ueber die JTAG -> USB-Blaster Verbindung. Da geht
iirc sogar noch eine "serielle" Terminalverbindung mit drueber.
Das sollte eigentlich alles ootb mit der Quartus-SW unterstuetzt werden.

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, ich seh schon, an Quartus werde ich nicht vorbei kommen...
Das Problem wird sein, das solche Entwicklungsumgebungeb eher darauf
ausgelegt sind, vorhandenen Code auf die Cores zu bekommen, als damit
reverse-engineering zu betreiben.

: Bearbeitet durch User
Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

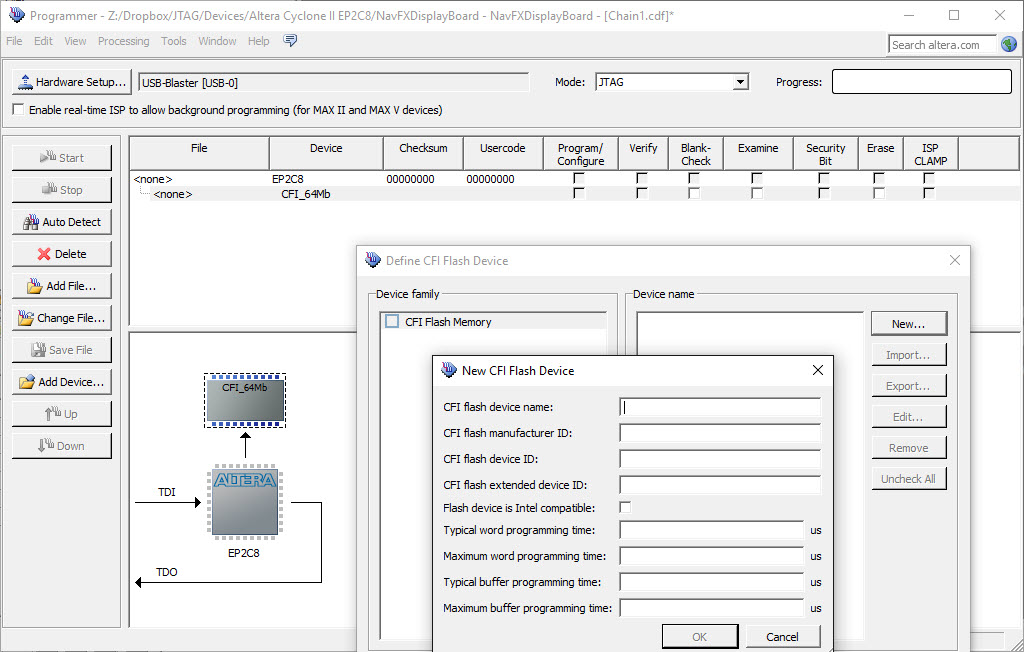

Also ich komme im Quartus in den Flash-Programmer bis zur gezeigten
Stelle. Der Programmer erkennt per"Auto detect" den Cyclone, aber keine
Peripherie daran. Weder den EPCS noch den NOR-Flash. Ich kann dann über
den Chip einen CFI-Flash hinzufügen, dessen Größe ich auf 64 Mb (damit
ist wohl Megabit gemeint) aus einer kleinen Liste auswählen kann.

Dann muss man den CFI-Flash aber irgendwie konfigurieren und da weiss
ich nicht was ich einstellen soll.

CFI-Flash ist doch richtig, oder? Damit ist doch der Spansion-Flash
gemeint?

Interessant finde ich, das er den EPCS4 nicht auch erkennt. Der müsste
doch eigentlich in der JTAG-Chain auftauchen oder nicht? Oder gilt das
nur für die EPC4, also die "Enhanced" AS Config-Flashes?

: Bearbeitet durch User
Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Das Problem ist eher, dass du erstmal engineering koennen musst, bevor
du an re-engineering denkst. Also dir erstmal reinziehen, was so ein
FPGA prinzipiell alles kann, wie das mit dem konfigurieren so hinhaut,
welche Signale aus den I/O-Zellen raus/reinkommen koennen, etc. Und zu
allem (Un)glueck, was dann noch dazukommt, wenn im FPGA ein (oder
mehrere) CPU(s) am werkeln sind.
Und wenn du nur mal versuchst, da ein bisschen durchzublicken, wird dir
klar werden, wie hoffnungslos so ein Unterfangen sein wird, da irgendwas
re-engineeren zu wollen.
Beim seriellen Flash ist die Pinanzahl noch sehr uebersichtlich und es
ist auch festgelegt und bestens dokumentiert, an welchen Pins das am
FPGA angeflanscht werden muss.
Quartus unterstuetzt logischerweise schreiben (und auch lesen) dieses
Flashes via JTAG ootb. Aber das ist im Detail auch schon etwas tricky,
denn dazu wird das FPGA mit einem kleinen Image konfiguriert, was eben
den Zugriff aufs Flash via JTAG erst ermoeglicht.

Fuer dein paralleles Flash gibts kaum mehr irgendwelche oeffentlich
dokumentierte Vorgaben. Das ist von den Logikpegeln her und der
Geschwindigkeit so anspruchslos, dass die Busse an fast jeden Pin des
FPGAs angeschlossen werden koenenn. Programmiert muss es auch nicht
ueber den JTAG werden, sondern das kann dann der NIOS machen, indem er
z.b. uboot ausfuehrt oder ein uclinux oder oder oder...

Gruss
WK

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Oops, ueberschnitten...

Olli Z. schrieb:
> CFI-Flash ist doch richtig, oder? Damit ist doch der Spansion-Flash
> gemeint?
Ja, ich wuerd' sagen, damit ist das parallele Flash gemeint. Aber das
wirst du wahrscheinlich gerade nicht via JTAG erreichen koennen.

> Interessant finde ich, das er den EPCS4 nicht auch erkennt. Der müsste
> doch eigentlich in der JTAG-Chain auftauchen oder nicht? Oder gilt das
> nur für die EPC4, also die "Enhanced" AS Config-Flashes?

Nein, der EPCS ist nicht in der JTAG Chain. Wie ich grad schon schrub:
Dazu wird das FPGA per JTAG mit einem kleinen Image initalisiert, was
das FPGA dann soweit bringt, sich seinerseits mit dem EPCS via SPI zu
unterhalten.
Also solltest du gucken, dass du der IDE noch beibringst, dass da ein
EPCS (und welches genau) an dem FPGA haengt. Kein CFI Flash.
Ich wuerd' sagen: Vergiss das Auslesen des parallel Flashs erstmal
voellig.

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grad nachgemessen, MSEL1 liegt definitiv fest auf GND.
MSEL0 konnte ich nicht ermitteln, scheint "offen" zu sein. Er liegt
jedenfalls nicht auf GND. Laut Datenblatt könnte sie dann noch VCCIO der
Bank tragen. Die MSEL-Pins befinden sich in Bank3, also suche ich
VCCIO3. Das kuriose ist, das laut Pinout beim BGA256 die VCCIO3-Pins
garnicht rausgeführt sind! Dort ist nur die VCC vom PLL2 rausgeführt.
Hmm...

Im Datenblatt ist vermerkt: "The MSEL[1..0] pins have 9-kΩ internal
pull-down
resistors that are always active.". Wenn ich also keine VCCIO3 finde und
der Pin wirklich unbeschaltet wäre, dann müsste man GND annehmen,
richtig?

In dem Fall wäre MSEL=00 und damit "AS (20 MHz)". Das würde ja auch zum
EPCS4-Chip passen.

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Dergute W. schrieb:
> Das Problem ist eher, dass du erstmal engineering koennen musst, bevor
> du an re-engineering denkst. Also dir erstmal reinziehen, was so ein
Ja, danke fürs "erden" ;-) P.S.: Trotzdem find ich es toll, das Du mir
das alles so fundiert und geduldig versuchst beizubringen!!!

> denn dazu wird das FPGA mit einem kleinen Image konfiguriert, was eben
> den Zugriff aufs Flash via JTAG erst ermoeglicht.
Verstehe ich. Da wird also eine Art eigener Bootloader hochgeladen, der
dann wiederum die Kommunikation JTAG<->AS-Flash ermöglicht. In den
Zeichnung vom Handbook sieht es so aus als wären die Datenleitungen des
AS-Flash zusätzlich auf einen externen Programmierstecker verbunden. Ich
muss mal messen ob die irgendwo am Board an Testpins rauskommen.

> Fuer dein paralleles Flash gibts kaum mehr irgendwelche oeffentlich
> dokumentierte Vorgaben. Das ist von den Logikpegeln her und der
Das fürchte ich inzwischen auch.

Also, neben dem das ich grad ne Menge über so'n Zeug lerne, war mein
Ansatz ja "nur" das Flash zu kopieren um mit dem Inhalt eines intakten
Grafikboards eines mit ner Macke möglicherweise wieder flott zu
bekommen. Und so hat sich das ganze aufgeschaukelt. Ich hatte gehofft
das die Schnittstelle Cyclone<->Prog-Flash genauso standardisiert ist
wie OMAP<->Prog-Flash.

Ich denk ja immernoch das die Entwickler dieses Navis nicht vor hatten
die Welt neu zu erfinden, sondern einfache eine PC-Artige Architektur
nachgebaut haben, auf der in C kompilierte Applikationen laufen.

Es ist kaum anzunehmen das jemand das Betriebssystem für ein Radio/Navi
in Assembler eines NIOS oder sonstwas schreibt.

> Also solltest du gucken, dass du der IDE noch beibringst, dass da ein
EPCS (und welches genau) an dem FPGA haengt. Kein CFI Flash.
> Ich wuerd' sagen: Vergiss das Auslesen des parallel Flashs erstmal
voellig.
Ok. Es sieht mir aber so aus als würde sich das AS-Flash nicht über JTAG
ansprechen lassen.
In der beigefügten Grafik aus dem Handbuch wird die AS-Configuration via
JTAG beschrieben. Ich glaube ja, damit das geht muss ich noch was tun.
Im Moment habe ich ja praktisch nur die "nackte" Hardware des FPGA dort
eingehangen. Vermutlich muss man noch eine Konfigurationsdatei (SOF oder
sowas) hinzufügen, damit der Programmer weiß, was der Chip so kann, bzw.
wo das von dir besagte Bootloader-Image drin ist.

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> In den
> Zeichnung vom Handbook sieht es so aus als wären die Datenleitungen des
> AS-Flash zusätzlich auf einen externen Programmierstecker verbunden.

Ja, ich fuercht', das ist etwas irrefuehrend. Es ist wohl auch moeglich,
mit dem USB-Blaster nicht nur JTAG sondern auch SPI zu "sprechen" und so
auch das serielle Flash direkt anzuquaken, solange das FPGA hochohmig
bleibt. Aber ich mein, dass das eher was exotisches ist.

Olli Z. schrieb:
> Ich hatte gehofft
> das die Schnittstelle Cyclone<->Prog-Flash genauso standardisiert ist
> wie OMAP<->Prog-Flash.

Die Hoffnung kannst du fahren lassen ;-) Standardisiert/gut dokumentiert
ist eben nur die Schnittstelle zum Configurations-Flash. Aber es gibt
bei FPGAs sehr oft Anwendungen, wo ueberhaupt kein weiteres
(Parallel)flash gebraucht wird, oder wo auch keine CPU drinnen ist.
Daher ist da dann nix mehr genormt. Mit viel Glueck kannste zaghaft
hoffen, das die Entwickler deines Boards massiv von einem FPGA-Evalboard
abgekupfert haben, ueber das Schaltplaene etc. im www auffindbar sind,
aber die Chancen dafuer sind schon eher mikroskopisch klein.
Realistisch ist's imho lediglich, wenn du das mit dem (seriellen)
Config-Flash vorhaettest. Ob das dann was bringt, um dein defektes Board
wiederzubeleben, ist aber auch hoch fraglich. Ueber das Config-Image
sind ueblicherweise auch Pruefsummen berechnet und wenn das FPGA merkt,
dass die nach dem Einlesen nicht stimmt (weil da z.b. im Flash
irgendwelche Bits gekippt sind), dann sollte es wieder von vorne mit der
Konfiguration anfangen.

Olli Z. schrieb:
> Ok. Es sieht mir aber so aus als würde sich das AS-Flash nicht über JTAG
> ansprechen lassen.

Ja, eben nicht direkt. Aber guck mal in deinem Bild:
da gibt's nen "Mode" oben in der Mitte. Der steht bei dir auf JTAG. Guck
mal, ob du den nicht auf AS oder sowas einstellen kannst und dann so
ueber das FPGA auf das EPCS zugreifen.

Olli Z. schrieb:
> Ja, danke fürs "erden" ;-) P.S.: Trotzdem find ich es toll, das Du mir
> das alles so fundiert und geduldig versuchst beizubringen!!!

Irgendwie ist das bei mir untergegangen, dass du da lediglich das
Parallelflash kopieren wolltest. Pardong. Aber das kannst du definitiv
ohne ganz tief einzusteigen knicken. Und auch mit "tief einsteigen"
ist's alles andere als sicher, das hinzukriegen.

Irgendwie gab's da ne Moeglichkeit, bei so einem NIOS-System eine
"serielle" Konsole ueber das JTAG -> USB-Blaster Interface zu
realisieren. Sollten die Entwickler deiner HW das gemacht haben, und das
auch im Produkt drinnengelassen haben, und sollte da ein uclinux drauf
laufen, dann koennte es sein, dass du da eine Chance hast, eine shell
aufzumachen. Und dann den Inhalt von "/dev/mtd-Gedoens" ausgeben zu
lassen. Das koennte dann evtl. das parallel Flash sein. Aber da sind
soviele Konjunktive drinnen - da koenntest du auch Lotto spielen und auf
den 6er hoffen.

Gruss
WK

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Oha. Kann obigen Beitrag nicht mehr bearbeiten:

Dergute W. schrieb:
> da gibt's nen "Mode" oben in der Mitte. Der steht bei dir auf JTAG. Guck
> mal, ob du den nicht auf AS oder sowas einstellen kannst und dann so
> ueber das FPGA auf das EPCS zugreifen.

Nee, derweilen glaub' ich, dass JTAG als Einstellung schon OK ist. Aber
irgendwie hab' ich grad den Eindruck, dass die Uebernahme von Altera
durch Intel nicht gerade zur Uebersichtlichkeit beim Auffinden alter
Doku beigetragen hat :-/
<rundumschlag>Das stoesst mir bei diversen anderen Halbleiterherstellern
auch schon oefter sauer auf. Da ist Klickibunti, flashartige animierte
Scheisse, Videos, tolle Bilder von Drohnen, Clouds, IOT und konzentriert
guckenden Menschen oder froehlichen fernsehglotzenden Familien oder
handytelefonierenden Asiatinnen deutlich wichtiger, als irgendeine
Struktur, wo man sich hurtig orientieren kann und schnell findet, was
man sucht. Womoeglich auch noch Datenblaetter oder
AppNotes.</rundumschlag>

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So langsam wirds immer runder, WK! :-)

Das mit der AS-Programmierung hab ich auch gelesen, im USB-Blaster
Handbuch. Hierzu werden die eigentlich als JTAG-Pins genutzten
IO-Leitungen für die AS-Programmierung (SPI?) verwendet. Dazu muss aber
wohl eine direkte Verbindung vom TAP zum EPCS herstellt werden. Hierfür
habe ich noch keine Schnittstellen-Pads auf dem Board finden können. Und
wie Du sagst steht im Handbuch das man durch umstellen von "JTAG" auf
"AS Programming" im Quartus solche Chips lesen/programmieren kann.
Jedoch mit dediziertem ZIF-Sockel.

JTAG bietet ja mit dem Boundary-Scan die Möglichkeit die interne Logik
eines Chips von seinen Pins abzukoppeln (so wie Du es mit "FPGA
hochohmig machen" beschrieben hast) und die Pins direkt anzusteuern. So
hätte ich gedacht, könnte eine Software auch ohne direkten Zugang zu den
AS-Flash Pins diese via JTAG nutzen und zwar bidirektional. Aber
entweder finde ich so einen Modus im Quartus nicht, oder es gibt ihn
dort schlichtweg nicht...

Ebenso könnte man auch mit dem Flash verfahren. Da braucht es doch keine
Unterstützung seitens des FGPA mit einem Bootloader als Middleware. Wenn
man die Pins am FPGA kennt, an denen der Daten-Flash angeschlossen ist,
müsste man den auf die gleiche Weise via JTAG auslesen und programmieren
können.

Dazu habe ich den Flash ebenfalls vom Board runterlötet und angefangen
die Verbindungen zwischen den Flash-Pins und dem FPGA zu ermitteln.
Einige konnte ich bereits anhand von sichtbaren Leiterbahnverläufen
finden (siehe Foto mit den roten Linien). Den Rest muss ich
"durchklingeln".

Dabei ist mir noch ein fataler Fehler aufgefallen! Und zwar hatte ich
bei dem Pinout die Buchstaben und Zahlenreihen vertauscht (grrrr). Hätte
mir schon bei den JTAG-Pins auffallen müssen das die gefundenen Pads
nicht mit dem Datenblatt-Pinout stimmen. Nunja, jetzt hab ichs
korrigiert und in dem Foto neben den JTAG-Pins (rote Badges) auch noch
die für das EPSC (blaue Badges) und die bereits gefundenen Flash-Pins
(lila) eingezeichnet.

Folgende Pins vom S29-Flash konnte ich schon finden:
S29GL   FPGA    FPGA-Signalname
A2      B11     LVDS33n
A3      A11     LVDS33p
A4      B10     LVDS31n
A5      A10     LVDS31p
A21     B4      LVDS18n
WE#     A4      LVDS18p
A19     B5      LVDS19n
A9      A7      LVDS26n
A10     B7      LVDS26p
A12     B6      LVDS23n
A13     A6      LVDS23p
A15     D6      LVDS21n
A0      A12     LVDS34p
CE#     B3      LVDS17n

Ob das irgendeinen "Sinn" ergibt, oder wie angesprochen einem
"Musterlayout" entspricht, keine Ahnung.

Ich versuche da zweigleisig zu fahren. Einerseits finde ich es total
spannend tiefer einzusteigen, andererseits will ich mein Primärziel
nicht aus den Augen verlieren. In einem der zahlreichen Dokumente von
Altera war sogar sowas wie eine Reverse-Engineering-Anleitung drin die
beschreibt, wie man von einem AS-Bitstream ein SOF macht. Sehr
interessant. Im Altera Forum fragen auch immer wieder User über die
Möglichkeiten des Rev-Eng an. Die Rückmeldungen dazu sind jedoch
ernüchternd. Aber vielleicht klappts wenn man von zwei Flanken angreift.
Einmal die Hardware untersuchen um ein Pinout zu erhalten und andere
Daten wie die SRAM-Konfig oder so via AS-Daten.

Ich stimme Dir zu, das im Flash am Ende etwas drin steht, was nichts mit
dem FPGA als solches zu tun hat, sondern reine User-Software ist. Auch
scheint die Verwendung vin NIOS II sehr wahrscheinlich. uClinux oder
RTOS ebenfalls. Da "reinzuschauen" wär schon interessant, aber nicht
zwingend notwendig. Ich will ja eigentlich nur den Inhalt des Flashs von
einem Board auf ein anderes übertragen ohne dazu die Chips auslöten,
lesen und programmieren zu müssen.

Am Ende könnten mir die Kopierschutzfunktionen des S29-Flash noch einen
gehörigen Strich durch die Rechnung machen...

: Bearbeitet durch User
Autor: Duke Scarring (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Auch
> scheint die Verwendung vin NIOS II sehr wahrscheinlich.
Möglich.

> uClinux oder
> RTOS ebenfalls.
Nein.

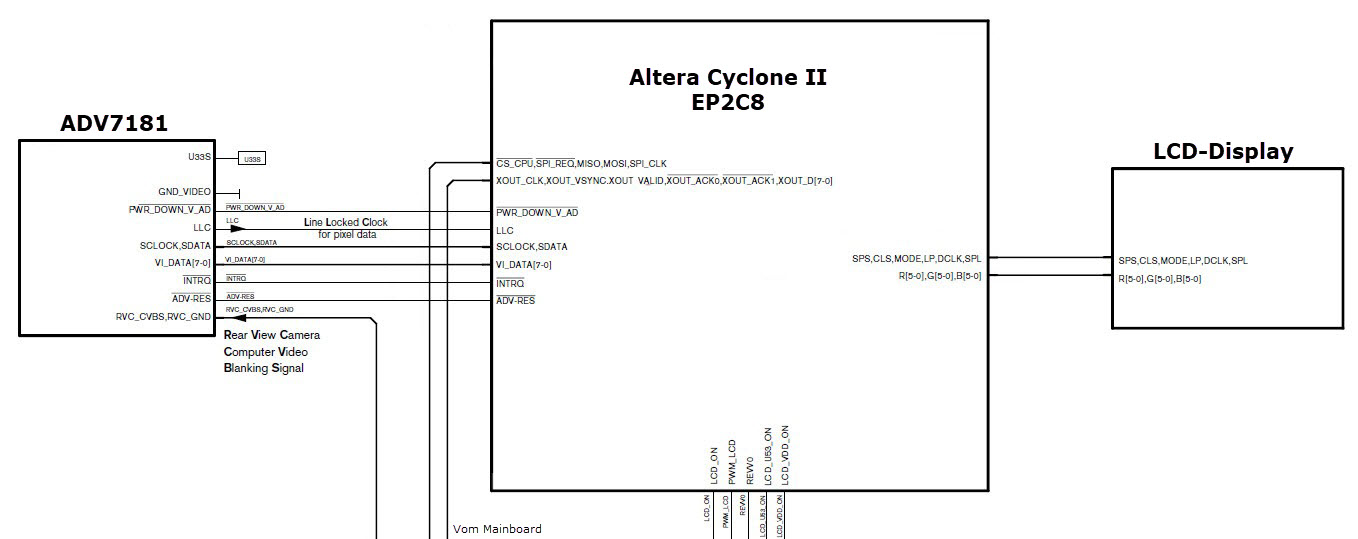

Du redest doch noch von den Display-Treiberboards, oder?
Dann schau Dir mal an, was käuflich erwerbbare TFT-Boards für
Schnittstellen haben:
- entweder SPI (hier zu langsam) oder
- RGB+Sync in digital (hat keinen eigenen Speicher) oder
- ein paralleles Businterface wie hier z.B.:
ftp://imall.iteadstudio.com/TFT%20LCM/IM130820001/DS_IM130820001.pdf

Und in so einem Displaycontroller läuft eher kein Linux. Wahrscheinlich
werden die Befehle auch nur von einer State-Machine gehandelt.

Duke

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Duke Scarring schrieb:
> Du redest doch noch von den Display-Treiberboards, oder?
Naja, ich kann das nicht zu 100% sagen. Aber welchen Grund sollte es
sonst haben neben einem OMAP-Prozessor (der ja eine ARM-CPU und einen
DSP hat) noch eine weitere "CPU" zu verbauen?

> Dann schau Dir mal an, was käuflich erwerbbare TFT-Boards für
> Schnittstellen haben:
Richtig, sehe ich auch so. Ich kann ja nur mutmaßen. Der Speicher (RAM)
könnte schlichtweg nur ein Framebuffer sein, wie ihn jede andere
"Grafikkarte" auch hat. Das ganze Konstrukt um den FPGA herum würde nur
Sinn machen, wenn das in Summe billiger wäre als "fertige"
TFT-Treiberbausteine zu verwenden.
In dem Fall, wenn es wirklich nur ein "Treiber" wäre, geb ich Dir recht
das da dann kein Betriebssystem drauf laufen muss. Da bräuchte es aber
dann auch nicht unbedingt eine Software auf Flash, da würde so AS-Config
doch reichen?!

Tja, ohne das was da drin steckt rückwärts zu entwickeln wird das
vermutlich ein Rätsel bleiben. Mich würds schon interessieren, aber dazu
bräuchte ich Hilfe von erfahrenen FPGA Anwendern. Ich teile ja schon
alle Erkenntnisse hier und würde auch Ergebnisse, sprich Dumps oder was
auch immer teilen.
Also wer helfen mag, bitte!
Oli

Autor: 34C3 (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde mich nicht wundern, wenn in dem parallelen Flash "nur" die
Daten für einen "Bootsplash"-Screen drin wären.

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Markus F. schrieb:
> Ich würde mich nicht wundern, wenn in dem parallelen Flash "nur" die
> Daten für einen "Bootsplash"-Screen drin wären.

Ja, die Idee hatte ich auch schon...

Aber nachdem ja schon ungefaehr die Haelfte der zum Flash gehenden
Leitungen detektivisch erfasst sind: Wenn bekannt ist, an welchen Pins
des FPGA alle Leitungen der Flashbusse enden, und man wuerde noch
irgendwo einen Takt finden, der ins FPGA geht und dessen Frequenz man
kennt und man haette noch irgendwo am FPGA ein Pin frei und noch
irgendwo einen 3.3V -> RS232 Pegelwandler und dann noch einen PC mit
entsprechender Schnittstelle...
Dann koennte man glatt auf die Idee kommen, mittels vielleicht 50...100
Zeilen VHDL ein Design fuer's FPGA zu schreiben, was einfach den Inhalt
des Parallel-Flashs ausliest und per serieller Schnittstelle an einen PC
schickt.
Und dann koennte man zumindest mal gucken, ob man in den 8MByte
Datenglibber irgendwelche Strukturen wie Logos, uboot-Variablen, rootfs
ausmachen koennte. Wenn man das unbedingt machen wollte.

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ICH bin da dabei! :-)
Bin gerade damit beschäftigt möglichst alle ale Verbindungen zu
lokalisieren. Zwischen dem Flash und dem FPGA liegen zahlreiche 33 Ohm
Widerstände (die kleinen 4fach Netzwerke im Bild). Ich denke nur eine
Vorsichtsmaßnahme, oder doch wirklich eine "Pegelanpassung für Arme"?
Naja, wenns sein müsste würde ich die Platine auch "opfern" und
abschleifen. Das ist ja aber eine Multilayer und die sind nicht ohne.
Ich vermute 4 Lagen. Besonders die typischen GND-Layer machen ein
einfaches durchleuchten unmöglich und ein Röntgengerät hab ich nicht ;-)
Mal sehen wie weit ich mit meiner "Klingelei" komme... ich werde in
Kürze berichten!

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Zwischen dem Flash und dem FPGA liegen zahlreiche 33 Ohm
> Widerstände (die kleinen 4fach Netzwerke im Bild). Ich denke nur eine
> Vorsichtsmaßnahme, oder doch wirklich eine "Pegelanpassung für Arme"?

Nee, wohl eher zur EMV und Daempfung von Ueber/Unterschwingern auf den
Busleitungen.

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So, ich hab fast alle Verbindungen gefunden! Nur die drei gelb
hinterlegten Signale finde ich zum ver*** nicht. DQ11 müsste eigentlich
da sein. Alle DQ-Leitungen gehen auch noch zum RAM-Chip auf der
Oberseite.
Unschlüssig bin ich mir bei WP#ACC und #RESET. Die sollten eigentlich da
sein.

Habe das FPGA-Bild mit Lila-Punkten versehen, die ich gefunden habe.

Das PCB-Bild enthält die gefundenen Leitungswege in rot (hab noch nen
blauen Layer drunter, da ich den aber nicht sehe ist der kreuz und quer
und ich hab ihn, der Übersichtichkeit halber weggelassen)

Achja, was ich noch vergessen hatte zu erwähnen, auf dem Displayboard
ist auch noch ein Header für einen SD-Card Sockel dran.

: Bearbeitet durch User
Autor: 34C3 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um den Flash auszulesen sind alle nötigen Anschlüsse bekannt, wenn man
sich auf einen 8-bit-Zugriff beschränkt, werden nur die Datenleitungen
DQ0 .. DQ7 benötigt. Für ein Beschreiben sollte der Pin WP# geprüft
werden. Vielleicht geht der auf eine Lötbrücke. Die CS-Leitung von SDRAM
müsste am FPGA auch noch gesucht werden, damit das RAM in jenem Fall
deaktiviert werden kann.

Mit den gewonnenen Daten kann man in Quartus II ein neues Projekt
anlegen, in dem eine Zustandsautomat für das Auslesen integriert wird.
LVDS steht im übrigen für "Low Voltage Differential Signaling" und ist
nur ein möglicher IO-Standard für die Anschlüsse.
Der Flash hat einen IO Spannungsbereich +1.65V .. +3.6V.
Infrage kämen damit: 1.8V, 2,5V, 3.0V-LVCMOS oder 3.3V-LVCMOS
Versorgungsspannung der IO-Bank und des Flash prüfen.

Was man noch für den Zustandsautomaten benötigt ist eine Tacktquelle,
die an einem der CLK-Eingänge angeschlossen ist.
Bei Altera gibt es auch die Möglichkeit über die JTAG-Schnittstelle auf
Benutzerlogik zuzugreifen, könnte man so in den Zustandsautomaten
integrieren, einfacher geht es aber über eine Serielle Schnittstelle.

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab noch einen Pin gefunden. Der WP#/ACC geht über einen 10k auf Vio des
Chips. Finde auch nichts wie und das das Signal noch irgendwo anders hin
geht, keine Durchkontaktierung, einzig ein Testpunkt. Laut Datenblatt
ist damit einer hardwareseitiger Schreibschutz des ersten und letzten
Sektors im Flash aufgehoben. Diese könnten jedoch noch softwareseitig
gesperrt worden sein.

Somit dürfte der Pin für unsere Betrachung keine Rolle spielen und es
ist auch für das System ok wenn dieser per Pullup auf High liegt.

Als Taktquelle habe ich unterhalb dem FPGA einen Quarz gefunden.
Beschriftet mit „E55. 55“, also vermutlich 55 Mhz?!

Was die Betriebsspannung des Flahs angeht gehen ich von 3.0V aus, werde
aber nochmal nachmessen.

Es fehlt mir noch der Reset-Pin. Ich hätte erwartet das der irgendwo auf
ein RC-Glied geht, oder an einer zentralen Resetlogik hängt.

: Bearbeitet durch User
Autor: Duke Scarring (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Es fehlt mir noch der Reset-Pin. Ich hätte erwartet das der irgendwo auf
> ein RC-Glied geht, oder an einer zentralen Resetlogik hängt.
Ich denke beim /Reset reicht der interne Pullup. Zum Lesen muß doch im
Flash selber nichts gemacht werden: Addresse ran, /CS auf low und nach
ein paar ns gibt es an DQ die passenden Daten.

Duke

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo. Die Frage ist noch, ob in den geschützen Sektoren oder sonst wo noch
Informationen liegen die man für eine Kopie in einen neuen Flash
benötigt.

Ich habe mal etwas rumgesucht und bin, mal wieder auf OpenOCD gestossen.
Darin gibt es auch einen Flasher, konnte jetzt beim überfliegen der
Quellen nur nicht erkennen ob das rein via JTAG BS geht, oder ob da ein
Flashloader in den Chip hochgeladen wird, der dann irgendwie über den
TAP mit dem Tools auf dem PC kommuniziert.

Im moment wäre mit eine reine JTAG BS Lösung am liebsten.

Autor: Strubi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Im moment wäre mit eine reine JTAG BS Lösung am liebsten.

Guck dir doch mal urjtag an. OpenOCD ist aufgrund seiner Architektur
nicht wirklich für Boundary Scan zu brauchen.

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kurzer Abstecher zum Flash-Speicher. Es ist mir inzwischen gelungen das
darin befindliche Image auszulesen. Gepackt oder verschlüsselt
scheint(!) das jetzt nicht zu sein, da man überall Klartexte lesen kann
(Gerätemeldungen, auch Debug-Infos). Die Frage wäre nun ob dieser Inhalt
in irgendeiner Weise ein Filesystem für NIOS oder so darstellt?

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Und hier noch ein Textfile welches nur die Strings aus dem Binary
enthält. Stehen viele interessante Dinge drin. Offensichtlich wurde das
in einer cygwin Umgebung (Linux für Windows) entwickelt, man findet
sowas hier:
"/cygdrive/c/AlteraWork/ford/di_fgs_sw/Components/FgsVdKey/src/FgsVdKey.
c"
Irgendwas mit TCL und VD Graphic.

Autor: Duke Scarring (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steckt da eigentlich noch irgendwo ein Mikrocontroller/Mikroprozessor im
System?
Das sieht nicht nur nach FPGA-Image aus.
Da scheint auch der komplette Code für ein Navi/Multimediasystem mit
drinzustecken.

Frag doch mal in Estland nach:
Details zum Telefonbucheintrag
Mr. Perfect
+3728971234567
Obwohl, wenn ich mir die Nummer so anschaue, stimmt da maximal die
Vorwahl.

'/dev/jtag_uart_0' könnte der gesuchte Hinweis auf ein NIOS sein.

Hast Du mal versucht, das Image als JFFS2 zu mounten?

Duke

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein nein, das ist nur für das Grafikboard. Auf dem Mainboard ist
nochmal so ähnliches Konstrukt, jedoch mit viermal so großem Flash.

Der Cyclone hat ja auch noch ein EPSC4 drauf, wodurch sich vermutlich
der FPGA zur CPU macht und dann von diesem Image die Applikation(en)
ausführt.

Der Jtag uart klingt ja nach Debugport?!

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> Der Jtag uart klingt ja nach Debugport?!

das ist der Standard "JTAG-UART" von Altera. Damit kann vom FPGA Text
auf der "JTAG-Konsole"
(<Quartus-Installationspfad>/nios2eds/nios2-terminal) Text ausgegeben
werden.

Wenn Du ein lauffähiges Board hast, kannst Du ja mal gucken, ob das bei
angeschlossenem USB-Blaster (und gestartetem nios2-terminal) was
ausspuckt.

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Markus F. schrieb:
> das ist der Standard "JTAG-UART" von Altera. Damit kann vom FPGA Text
> auf der "JTAG-Konsole"
> (<Quartus-Installationspfad>/nios2eds/nios2-terminal) Text ausgegeben
> werden.
Klingt spannend! :-)

> Wenn Du ein lauffähiges Board hast, kannst Du ja mal gucken, ob das bei
> angeschlossenem USB-Blaster (und gestartetem nios2-terminal) was
> ausspuckt.
Ich habe aktuell "nur" die Version 12.1 von Quartus installiert.
Vielleicht sollte ich mal auf die letzte verfügbare freie (WebEdition)
13 updaten. Jedenfalls gibt es dort diesen Pfad so nicht, er lautet

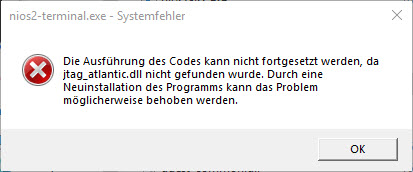

"<Quartus-Root>/nios2eds/bin/nios2-terminal.exe". Leider kommt beim
Start eine Fehlermeldung (siehe Screenshot).

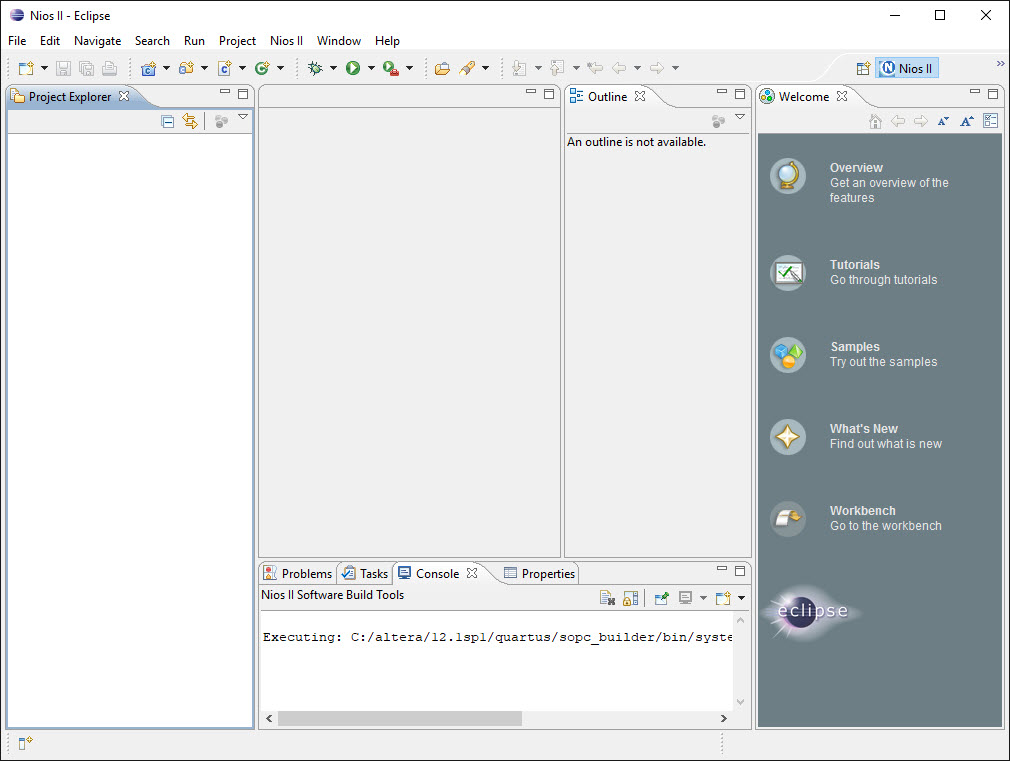

Ich hab mal die im BIN-Ordner befindliche "eclipse-nios2.exe" gestartet
(siehe Screenshot). Damit komme ich aber irgendwie überhaupt nicht klar.

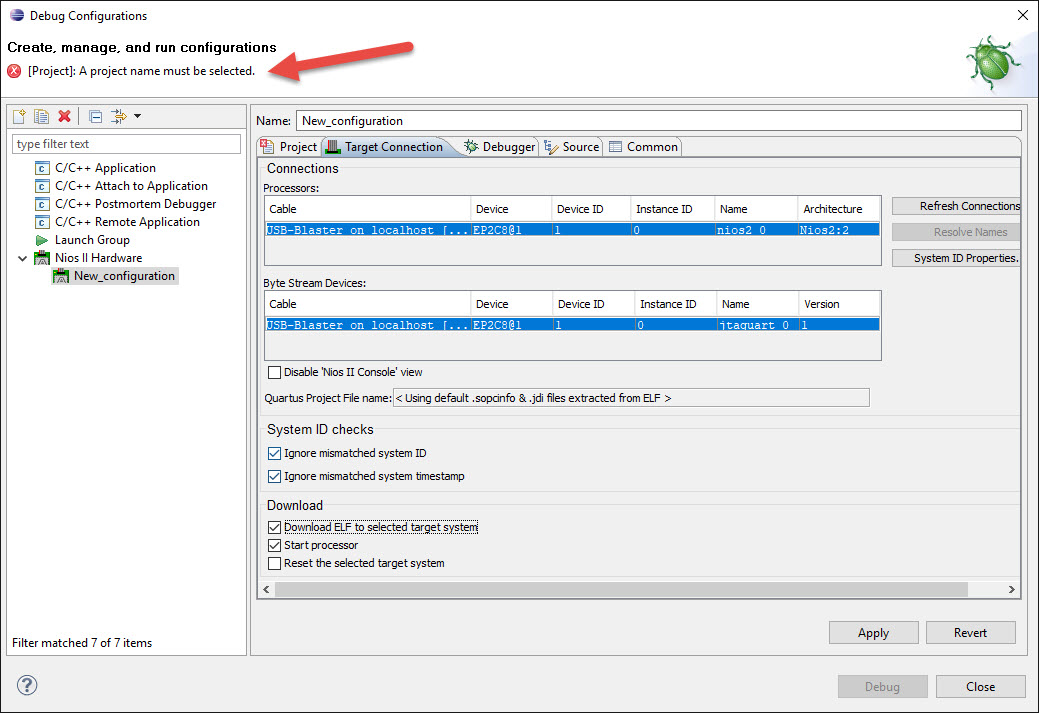

Über das Debug-Menü hab ich es nur geschafft die JTAG-Hardware
hinzuzufügen und glaube das die auch was aus dem Board ermitteln konnte
(screenshot). Ich soll aber immer ein Projekt auswählen. Naja, ich hab
ja keine Quellen.

Interessant fand ich aber die "Nios II Command Shell.bat". Hier zeigt er
als Prompt nämlich auch den cygdrive/... an. So wie im Flash zu lesen.
Ich denke wir sind auf der richtigen Spur! :-)

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Laut dieser Seite
https://www.altera.com/support/support-resources/knowledge-base/solutions/rd09142004_1190.html
kann man das Terminal auch in der SDK Shell starten. Das habe ich
versucht und es scheint grundsätzlich zu klappen. Leider passiert auf
dem Schirm sonst nichts, egal was ich am Gerät auch tue.

Vermutlich bedarf es eines geheimen Kommandos um die Debugausgaben zu
aktivieren?!

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Duke Scarring schrieb:
> Das sieht nicht nur nach FPGA-Image aus.
> Hast Du mal versucht, das Image als JFFS2 zu mounten?

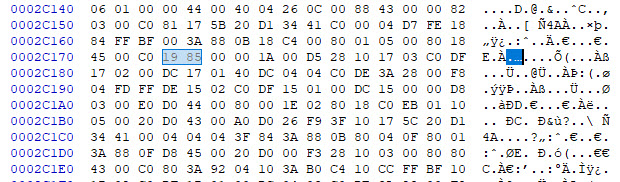

Hab mal nachgeschaut. Es müsste dann ein "Magic" drin sein, die Bytefole
"19 85". Die finde ich auch (screenshot). Dieses Magic steht angeblich
an Adresse 0x00024. Ich müsste also die Bytes vor diesem Offset
entfernen und mal schaun ob sich das unter Linux so mounten lässt: mount
-t jffs2 mtd2 /foo

Autor: Duke Scarring (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Olli Z. schrieb:
> mal schaun ob sich das unter Linux so mounten lässt: mount
> -t jffs2 mtd2 /foo

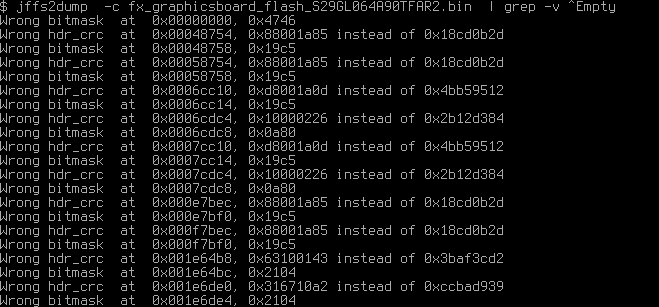

Ne, so gehts nicht. Speziell jffs2 läßt sich auch nicht als loop-Device
mounten.
Aber jffs2 ist es offenbar nicht, weil auch jffs2dump nix findet (siehe
Anhang).

Eine Frage an die NIOS-Nutzer: Was ist den unter NIOS ein gängiges
Flash-Filesystem?

Duke

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Duke Scarring schrieb:
> Aber jffs2 ist es offenbar nicht, weil auch jffs2dump nix findet (siehe
> Anhang).

nachdem das - wenn ich mich recht erinnere - ein 16bit Flash-Käfer war,
könnte das durchaus auch "bytegeswaptes" jffs2 sein.

Autor: Markus F. (mfro)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... für NIOS wahrscheinlicher ist allerdings ein Zip-Filesystem. Das
kommt mit dem Altera BSP schon mit.

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Darüber hab ich auch gelesen. Was jedoch dagegen spricht ist, das im BIN
jede menge lesbarer Text drin steht. Beim ZIP wäre das nicht der Fall.
Zudem kann ich es mittels ZIP auf gut 1/10 der BIN-Größe packen.

Ja, es ist ein 16-bit Flash und es gehen auch 16 IO-Leitungen vom Flash
zum Cyclone. Das könnte aber auch rein aus Performancegründen so gemacht
worden sein. Wenn ich das Flash mit dem MiniPro auslese zeigt dieser das
auch in Words mit gedrehten Bytes an, weil er auch mit 16 Bit ausliest.

JFFS2 Support ist ja seit 2.4 im Kernel von Linux enthalten. Aber in
welchem Paket findet man das jffs2dump tool?
Könnte man das nicht mit Hilfe der MTD (Memory Device) mounten?
https://www.kutukupret.com/2010/09/16/mounting-a-jffs2-filesystem-in-linux/

: Bearbeitet durch User
Autor: Dergute W. (derguteweka)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Moin,

Nachdem da ja diverse Strings lesbar sind, glaub' ich nicht so recht an
die Existenz eines (komprimierten) Filesystems. Unkomprimierte
Bitmapgraphiken konnt' ich auch keine so recht auf Anhieb entdecken.

Es koennte schon direkt nios-code im Flash stehen. Solche Konstrukte wie
z.B. hier:
.
     930:       dfc01317        ldw     ra,76(sp)
     934:       dc001217        ldw     r16,72(sp)
     938:       dc401117        ldw     r17,68(sp)
     93c:       dc801017        ldw     r18,64(sp)
     940:       dcc00f17        ldw     r19,60(sp)
     944:       dec01404        addi    sp,sp,80
     948:       f800283a        ret
     94c:       d0a02903        ldbu    r2,-32604(gp)
     950:       defff504        addi    sp,sp,-44
     954:       df000915        stw     fp,36(sp)
     958:       dc400715        stw     r17,28(sp)
     95c:       dd000415        stw     r20,16(sp)
     960:       dd800215        stw     r22,8(sp)
     964:       ddc00115        stw     r23,4(sp)
     968:       dfc00a15        stw     ra,40(sp)
     96c:       dc000815        stw     r16,32(sp)
     970:       dc800615        stw     r18,24(sp)
     974:       dcc00515        stw     r19,20(sp)
     978:       dd400315        stw     r21,12(sp)
     97c:       2039883a        mov     fp,r4
     980:       d8000015        stw     zero,0(sp)
     984:       05800044        movi    r22,1
     988:       0029883a        mov     r20,zero
     98c:       05ffe004        movi    r23,-128

koennten schon aus einem c-compiler stammen. Da werden oberhalb der
"ret" Anweisung Register wiederhergestellt und Stackpointer bereinigt;
unterhalb werden Register aufm Stack gespeichert.
Was man halt so macht, wenn man in eine Funktion rein- und wieder
raushuepft...
Unn nu? Komm' ich getz' in Fernsehen ;-)?

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super WK! Naja, „und nu“. Mein ursprüngliches Anliegen war ja
herauszufinden was mit dem Grafikboard nicht stimmt, das bestimmte
Zeichen oder Grafiken „verschluckt“.

Eine Methode sollte die Flashkopie von einem intakten Board zu dem
defekten sein. Hier gab zwei Ansätze, ein,al intern per Jtag und einmal
ausgelötet per Programmer. Keins von beidem konnte ich bislang
befriedigend umsetzen.

Ein erster Versuch den Flash direkt an einem Arduino Due (wg. den 3,3V
IO) zu betreiben schlug komplett fehl, da ging garnix. Vielleicht greif
ich das irgendwann nochmal auf...

Beim Flash-Programmer (MiniPro mit TL866) klappt das Auslesen halbwegs
gut. Man braucht jedoch mehrere Anläufe, warum ist unklar, vielleicht
liegts am fliegenden Aufbau. Beschreiben klappt noch garnicht, bricht
bei knapp der Hälfte immer mit einem Verify-Fehler ab.

Für das lesen und schreiben mittels Jtag (eigentlich mein Favorit, weil
man da nix rumlöten muss) hab ich immer noch keine Umsetzung um CFI
Befehle darüber zu senden und Daten zu empfangen. Keine Ahnung wie ich
das hinbekommen soll.

Dennoch hab ich bislang, dank Euch, schon viel neues gelernt!

WK, was benutzt Du als Disassembler? Und wie ist das mit dem NIOS? Da
wird scheinbar mit C und TCL programmiert. Ist das NIOS nun eine CPU
oder ein OS? Oder beides in einem?

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Beim Flash-Programmer (MiniPro mit TL866) klappt das Auslesen halbwegs
> gut. Man braucht jedoch mehrere Anläufe, warum ist unklar, vielleicht
> liegts am fliegenden Aufbau. Beschreiben klappt noch garnicht, bricht
> bei knapp der Hälfte immer mit einem Verify-Fehler ab.
Hm, ja koennt' schon der Aufbau sein. Wennste kannst, kannste nur
versuchen alle Takte runterzudrehen, dass alles halt laaaaangsam vorsich
geht.

Olli Z. schrieb:
> hab ich immer noch keine Umsetzung um CFI
> Befehle darüber zu senden und Daten zu empfangen. Keine Ahnung wie ich
> das hinbekommen soll.
Da wird's nix fertiges geben, das musst du oder irgendwer anders selber
schreiben. Das muss ja zu deinem Board passen. Weil ja eben der
"parallelFlash an FPGA" Anschluss nicht genormt ist.

Olli Z. schrieb:
> WK, was benutzt Du als Disassembler? Und wie ist das mit dem NIOS? Da
> wird scheinbar mit C und TCL programmiert. Ist das NIOS nun eine CPU
> oder ein OS? Oder beides in einem?
Das ging mit nios2-elf-gedoens-objdump aus den gnu-binutils. Wenn du dir
den ganzen Alterakrempel runtergeladen hast, wird das wohl dabei sein.
Zur Not kann man sich's aus den binutils-sourcen auch selberbasteln.

TCL ist wohl eher zum scripten gedacht, also fuer die Entwicklung der
FPGA-"Software". Theoretisch kann man's sicher auch aufm NIOS laufen
lassen, aber wozu?
NIOS ist nach wie vor nur die "naggiche" CPU. Wahrscheinlich in deinem
Fall programmiert in bare-metal-c, ohne ein Betriebssystem. Oder nur
irgendwas ganz kleines. Anscheinend wurde das Image, was aus dem linker
faellt, nochmal ordentlich gestrippt, also alles rausgebaut, was
debugging und reverse-engineering erleichtert und nur Speicherplatz
kostet ;-)

Gruss
WK

Autor: Olli Z. (z80freak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke WK. Leider kann ich beim MiniPro die "Taktrate" nicht
beeinflussen. Der macht wie er lustig ist :-/

Autor: Olli Z. (z80freak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe hier mal ein Blockschaltbild von der Verbindung Video-ADC ->
FPGA -> LCD-Display beigefügt.
Der FPGA steht über einen Datenbus mit dem Hauptprozessor des
Gerätemainboards in Verbindung und erhält darüber seine Grafikdaten zum
Anzeigen im Display. Das digitalisierte Videobild kommt vom ADV7181.

Ist ein solcher Aufbau "typisch"? Als Benutzer sehe ich entweder ein
Videobild oder eben die "Grafik" des Radios (z.B. Navigationskarte oder
Menüs). Im Gerät erfolgt über ein bestimmtes CAN-Bus Signal
(Rückwärtsgang eingelegt) die Umschaltung von Radio zu Video. Das
geschieht aber nur, wenn auch wirklich ein Videosignal (RVC_CVBS)
anliegt, ansonsten bleibt das Radiomenü angezeigt.

Die Entscheidung, welches Bildsignal zum LCD-Display geroutet wird, wird
wohl intern im FPGA getroffen?! Sprich ich kann nicht von aussen einen
Signalpegel verodern und somit auf Wunsch umschalten?

/Das PWR_DOWN_V_AD dient wohl für den Stromsparmodus und /ADV_RES um
einen definierten Ausgangszustand einzunehmen. Über den I2C-Bus wird der
Chip wohl konfiguriert. Wozu könnte INTRQ dienen?

Autor: Dergute W. (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Olli Z. schrieb:
> Ist ein solcher Aufbau "typisch"?

Wie willst du's sonst machen? Klar, wenn aus der Kamera kein CVBS kommt,
sondern z.b. MIPI-CSI, wirst du einen anderen Chip als den ollen ADV7181
brauchen. Wenn du eigentlich kein Display ansteuern willst, sondern eine
LED blinken lassen, wirds auch mit einem 555 gehen...

Olli Z. schrieb:
> Die Entscheidung, welches Bildsignal zum LCD-Display geroutet wird, wird
> wohl intern im FPGA getroffen?

Vermutlich. Wenn ich schon eine Schaltung mit FPGA entwickle, schau'
ich, dass ich das FPGA moeglichst vollstopf', denn ich krieg kein Geld
zurueck, wenn ich das FPGA nur zu 20% ausnutze. Alles was im FPGA
drinnen ist, kostet schonmal keine Hardwarekomponenten mehr extra und
keinen Platz auf dem PCB.

Olli Z. schrieb:
> Wozu könnte INTRQ dienen?

Im Datenblatt vom AV7181 seh' ich kein INTRQ; an/von welchen Pin des
Chips geht/kommt denn das Signal?

Gruss
WK

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
