So, bevor der Thread "Arduino Nano - AD-Wandler Genauigkeit und Drift"
noch länger mißbraucht wird, eröffne ich hier eine Plauderei über
selbstgebaute Entlade- und Testgeräte für Akkus, gerne auch kombiniert
mit Ladegerät.

Vermutlich wird irgendwann auch das esotherische Thema des
Wiederbelebens von defekten Akkus betreten. Ich bin da skeptisch, aber
nicht völlig verschlossen. Aber lassen wir es weg, solange es geht...

Bevor ich nun mein eigenes Gerät genauer beschreibe, erstmal eine Frage
aus dem oben angesprochenen Thread beantwortet:

Der "Spannungssack" bei Bleiakkus seriös beschrieben, hm, ich habe den
Begriff aus einem relativ alten Buch von Ludwig Retzbach "Akkus und
Ladegeräte". Dieses Buch wird ja immer wieder erweitert und alte Themen
fliegen raus. Ich glaube, das ist schon ein fundiertes und seriöses
Standardwerk. Meine Auflage ist von ca. 1995. Damals war NiMH noch recht
neu und LiPo und Konsorten noch überhaupt kein Thema.

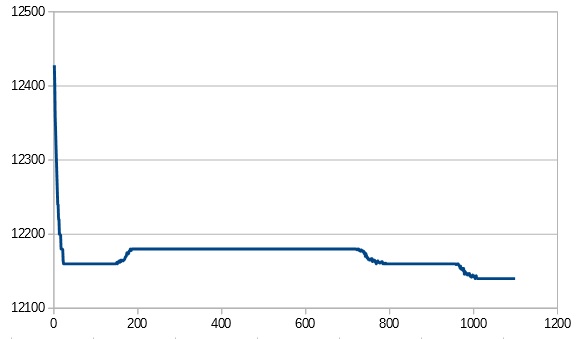

Den Spannungssack beobachte ich definitiv beim Entladen von
Bleigel-Akkus mit konstantem Strom. In der ersten Minute geht die
Spannung stark runter, stabilisiert sich und geht dann sogar wieder um
einge zig Millivolt rauf.

: Verschoben durch Moderator
von Der Andere (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wenn das hier eine zwanglose Plauderei werden soll, dann werfe ich mal
noch ein anderes Thema zu Akkus ein. Hier als Beispiel Blei-Akku:
Was ist die physikalische Ursache für die relativ große Differenz
zwischen Ladespannung (13-14,xV und der Entladespannung von 12,6 - 12V.
Gibt es einen Fachbegriff für diese Differenz?

Im Internet habe ich dazu nicht wirklich eine befriedigende Erklärung
gefunden.

von Philipp G. (geiserp01)


Bewertung
-1 lesenswert
nicht lesenswert
Der Andere schrieb:
> Wenn das hier eine zwanglose Plauderei werden soll, dann werfe ich mal
> noch ein anderes Thema zu Akkus ein. Hier als Beispiel Blei-Akku:
> Was ist die physikalische Ursache für die relativ große Differenz
> zwischen Ladespannung (13-14,xV und der Entladespannung von 12,6 - 12V.
> Gibt es einen Fachbegriff für diese Differenz?
>
> Im Internet habe ich dazu nicht wirklich eine befriedigende Erklärung
> gefunden.

Evtl. Temperatur, Wärme, Wasserstoff, Blei... ;)

von TomH (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Und noch was:

Ich habe eine steuerbare Konsantstromsenke. Der Arduino kann auch
während der Entladung den Strom ändern.

"Anpassung des Entladestroms" stelle ich mir so vor: Kommt die
Akkuspannung in die Nähe der Entladeschlußspannung, wird der Strom
langsam reduziert. Somit wird hoffentlich der größte Teil der Entladung
zügig beim gewünschten hohen Strom stattfinden, nur gegen Schluß wird
der Effekt des Innenwiderstands, der Leitungswiderstände und der
Übergangswiderstände gemildert. Natürlich nicht bis ins Unendliche
approximiert, sondern man legt vielleicht per Konfiguration im Menü
einen Mindeststrom fest oder es wird nur  auf maximal ein Zehntel des
Ursprungs-Stroms abgesenkt.

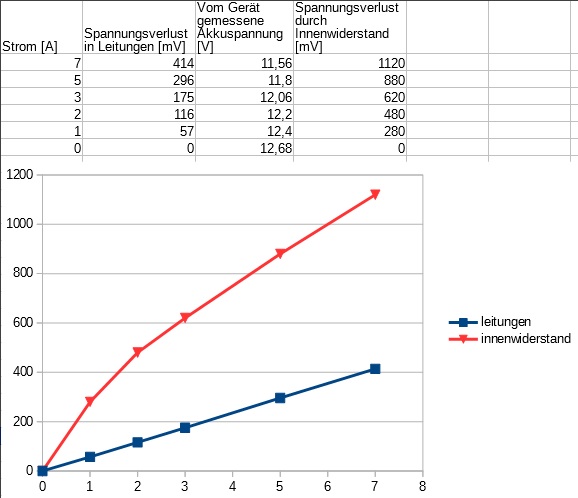

Der Innenwiderstand des Akkus wäre natürlich auch eine interessante
Größe, die man wissen möchte. Der läßt sich aber nur über
Vierleiter-Messung von allen anderen beteiligten Widerständen trennen.
Das kommt bei mir erst beim "allertollsteren" Akku-Testgerät.

von TomH (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Der Andere schrieb:
> relativ große Differenz zwischen Ladespannung (13-14,xV und der Entladespannung
von 12,6 - 12V.

Habe ich noch gar nicht darüber nachgedacht.

Aber stimmt: Bei NiXX und LiXX ist dieser Unterschied anscheinend gering
und einfach dem Innenwiderstand geschuldet, aber bei Blei scheint es
eine richtige Schwelle zu sein, die man beim Laden hochhüpfen muß und
die man beim Entladen sofort wieder runterfällt.

Vielleicht kann man Ludwig Retzbach per email fragen?

von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
TomH schrieb:
> So, bevor der Thread "Arduino Nano - AD-Wandler Genauigkeit und Drift"
> noch länger mißbraucht wird, eröffne ich hier eine Plauderei über
> selbstgebaute Entlade- und Testgeräte für Akkus

Wollte ich schon im andere Thread posten: einen Link auf meinen
Beitrag "Projekt Li-Ion Akkutester"

Witzigerweise genau mit einem Arduino nano aufgebaut, weil der halt
gerade herumlag und der Aufwand sich so auf ein paar Brücken auf dem
Steckbrett und ein paar Bauteile auf einem Stück Lochraster verringerte.

Und natürlich nutze ich da die interne Referenz des ATMega328. Und mache
auch nur einen Einpunktabgleich, um Produktionstoleranzen der
Bandgap-Referenz im µC und bei den Widerständen des Spannungsteilers zu
erfassen.

von TomH (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Axel,

Deinen thread hatte ich beim Start auch gleich mitbekommen und
angeschaut. Für mich war's dann nicht so relevant, weil es nur um
einzellige Lipos ging, die den Arduino im Stand-Alone-Betrieb gleich
mitversorgen.

Jetzt habe ich nochmal reingeschaut, super interessant, auch die
Auswertungen der Entladekurven.

Es geht doch nichts über was selbstgebautes :-)

von TomH (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Quassel, quassel...

Jetzt muß ich gleich mal über die Anfänge meines Gerätes schreiben.
Hatte ja schon erwähnt, es ist etwas älter. Damals noch mit einer
AD-Wandlerkarte im PC betrieben.

Vor gut 10 Jahren (da hatte ich noch mehr Zeit) habe ich mir mal die
Mühe gemacht, ein paar meiner Projekte ins Netz zu stellen, und da ich
den Webspace immer weiter bezahle, stehen sie da auch noch:

http://tomheike.de/elektronik/akkutester1/index.htm

von m.n. (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
TomH schrieb:
> Den Spannungssack beobachte ich definitiv beim Entladen von
> Bleigel-Akkus mit konstantem Strom. In der ersten Minute geht die
> Spannung stark runter, stabilisiert sich und geht dann sogar wieder um
> einge zig Millivolt rauf.

Vielleicht Eigenerwärmung des Akkus bei Stromentnahme?
Daher: welcher Akku (Ah), welcher Strom?

von °o° (Gast)


Bewertung
3 lesenswert
nicht lesenswert
Der Andere schrieb:

> Was ist die physikalische Ursache für die relativ große Differenz



Reihenschaltung.

von TomH (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Nochmal zum Spannungssack:

1. Kommt er in sovielen Abhandlungen vor, da wird es ihn schon wirklich
geben und er ist nicht nur ein Spuk.

2. Habe ich ihn schon mehrmals selbst beobachten können. Die genauen
Umstände dazu weiß ich nicht mehr. In den Abhandlungen ist von folgenden
Bedingungen die Rede: Akku zuvor gründlich aufgeladen und erheblicher
Entladestrom. Beides hat bei mir wohl zugetroffen, ich lade natürlich
nach meinen Entladeversuchen sofort wieder ordentlich auf und außerdem
wähle ich natürlich einen Strom, der den Akku in überschaubarer Zeit
entleert.

3. Ist er ja nicht problematisch, kein Fehler, der nicht stattfinden
sollte. Dem man auf die Schliche kommen und ihn ausmerzen sollte. Es
gibt ihn halt unter bestimmten Umständen.

4. Nach der gängigen Meinung hat es nichts mit Erwärmung zu tun, sondern
mit der Chemie. Bei einem gut geladenen Akku bilden sich auf der
Blei-Oberfläche erst sehr viele kleine Bleisulfat-Moleküle, die relativ
viel aktive Fläche bedecken. Erst ein bißchen später rotten sich diese
Moleküle zu größeren Kristallen zusammen, die aktive Oberfläche wird
dadurch wieder etwas größer.

von Dirk D. (onemintyulep)


Bewertung
0 lesenswert
nicht lesenswert
Äh, wir reden aber hier nicht zufällig über den Peukert-Effekt,
beschrieben 1897?
https://de.wikipedia.org/wiki/Peukert-Gleichung

Richtig relevant wird das an einer Solaranlage. Bei den traditionell
verwendeten Bleiakkus kann man den Eigenverbrauch des Solarladereglers
vernachlässigen. Eine Bleibatterie kann die 5-20mA noch ewig und 3 Tage
liefern, nachdem sie "leer" ist. Bei einem Lithium Akku führt das zu
Unterspannung, weil der wirklich leer ist. Ich spreche aus Erfahrung...

von Dieter (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der Andere schrieb:
> Was ist die physikalische Ursache für die relativ große Differenz
> zwischen Ladespannung (13-14,xV und der Entladespannung von 12,6 - 12V.
> Gibt es einen Fachbegriff für diese Differenz?

Dazu fand ich auch nichts. Mir fiel nur auf, dass fast immer ein
Unterschied des Verhaltnisses von Kapazitaet plus Hochstrombelastbarkeit
vorlag und Lade-/Entladestrom vorlag.  Das ist wohl schwer in ein
Schlagwort zu packen.

von TomH (Gast)


Bewertung
0 lesenswert
nicht lesenswert
@Dirk D.:
Nein, der Spannungssack ist nochmal was anderes. Wenn man
"Spannungssack" googelt, kommt als erster Treffer ein Powerpoint
"Säureschichtung" eines Dozenten der TU Clausthal. Nicht daß so ein
Powerpoint eines einzelnen Experten das Maß aller Dinge wäre, aber es
hat für mich recht verständlich den Peukert-Effekt und andere Effekte
voneinander getrennt und den Spannungssack so beschrieben, daß ich es
verstehen kann.

@Dieter und der Andere:
Ja, Erklärung und Quantifizierung dieses Effekts fehlen mir auch. Mir
war er bis jetzt noch überhaupt nicht richtig bewußt. Nochmal
nachgesehen: Zum Beispiel bei LiFePo4 liegen die Spannungskurven für
eine Aufladung und Entladung im gleichen Diagramm nah beinander.
Das heißt ja auch was für den elektrochemischen Wirkungsgrad des
Bleiakkus. Man steckt ja mehr Energie (Zeit mal Strom mal SPANNUNG)
hinein, als man herausbekommt.

von Dieter (Gast)


Bewertung
0 lesenswert
nicht lesenswert
TomH schrieb:
> Nochmal zum Spannungssack:

Das liegt daran, dass sich die Experten nicht so ganz einig sind und
auch mit der Bezeichnung. Wenn eine Last zugeschaltet wird, bedeutet das
die erst Umsetzung von Molekulen in Plattennähe. Als zweites setzt dann
die Osmose/Diffusion ein um dies wieder auszugleichen. Dabei kommt
langsam Bewegung in die ganze Chemie und baut dadurch kleine
Hemmschichten ab. Ein bißchen ist das Vergleichbar, wie Kupfer und Alu
an der Luft sich mit einer hauchdünnen Schutzschicht umgeben und damit
die Korrosion deutlich bremsen. Bei einem Akku ist das etwas weit
hergeholt analog dazu. Diese kleine Schichtung, die dann abgebaut wird
durch diese Diffusionen, sorgt auch dafür, dass die Selbstentladung im
unbelasteten Zustand geringer ausfällt. Der Nachteil ist halt die
Spannungsungenauigkeit (Sackverhalten) von wenigen Millivolt.

So wäre das analog einfacher bekannter Effekte ausgedrückt. Fachlicher
ist natürlich die Beschreibung über die Kristalle und tiefere
Chemiehintergründe.

von nachtmix (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der Andere schrieb:
> Was ist die physikalische Ursache für die relativ große Differenz
> zwischen Ladespannung (13-14,xV und der Entladespannung von 12,6 - 12V.
> Gibt es einen Fachbegriff für diese Differenz?

Da sind verschiedene Effekte am Werk, von denen die meisten auf den
Beinamen ~Überspannung hören:
https://de.wikipedia.org/wiki/%C3%9Cberspannung_(Elektrochemie)
Die dort erwähnte Kristallisationsüberspannung wird als Ursache für dem
Spannungssack angesehen. Siehe auch Punkt 4. im Beitrag von TomH.

von Jacko (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Aha, da hast du nun ein selbstgebautes Wundergerät!

Jetzt sollen alle neugierig werden - und um es noch spannender
zu machen, wird ein seit 100 Jahren bekannter Effekt von Blei-
Akkus abgefragt.

Ja, ein Blei-Akku ist kein ideal-physikalischer Energiespeicher,
also muss mehr reingesteckt werden, als man wieder rausbekommt.
Da geht eine Menge Energie in Nebenreaktionen, die auch seine
Lebenszeit verkürzen und (eventuell vom Flies aufgefangenes)
Knallgas-Geblubber.
Ist eben so.
Damit beschäftigen sich Chemiker und wissen's immer noch nicht
so genau.

Und du hast jetzt die 100%-Lösung gefunden?
Oder kommt jetzt eine Perpetuum-Mobile-Ankündigung?

- So richtig neugierig machst du mich mit dem Gelaber
  noch nicht...

von Der Andere (Gast)


Bewertung
0 lesenswert
nicht lesenswert
nachtmix schrieb:
> https://de.wikipedia.org/wiki/%C3%9Cberspannung_(Elektrochemie)

Danke. "Überspannung" ist der Begriff. Damit kann ich jetzt weitersuchen
:-)

Jacko schrieb:
> - So richtig neugierig machst du mich mit dem Gelaber
>   noch nicht...

Ist doch prima, zwingt dich keiner hier mitzulesen

von TomH (Gast)


Bewertung
0 lesenswert
nicht lesenswert
@Jacko:

Gaaaanz ruhig, Brauner. Gaaar nicht so schlimm.

In einem anderen Thread habe ich gemerkt, daß es Leute gibt, die sich
gerne über ihre selbstgebauten Entladegeräte oder Ladegeräte austauschen
und darüber plaudern. In dem anderen Thread wäre es eine
Thema-Verbiegung gewesen.

Natürlich habe ich kein Perpetuum Mobile, auch keine Lösung für die
angesprochenen Effekte, sondern einfach nur auch ein selbstgebautes
Gerät, das Akkus entladen kann und "meine höchst eigenen" Eigenschaften
und Einstellmöglichkeiten hat.
Aus der Beschreibung, die beizeiten noch folgen wird (ich will den
Thread ja nicht dominieren), wird mancher Anregungen ableiten, andere
Bestätigung ("ja, genauso wollte und werde ich es machen") oder
Abneigung ("also ich mach das anders").

Wenn Du Wunder erwartest, solltest Du vielleicht auf einen Jahrmarkt
gehen und die Aussteller der Gemüsereiben besuchen.

So, und jetzt trab gemütlich zurück in den Stall.

von TomH (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Bitteschön, ein (schwacher) Spannungssack.

Einfach ein nicht besonders gepflegter, nicht brandneuer 12V 3,6Ah
Bleigel- oder Bleivlies-Akku, Entladung mit 500mA gestartet, mit dem
Terminal aus der Arduino-IDE aufgezeichnet und per CopyPaste ins
OpenOffice Calc.

Die Quantelung der Spannungsmessung auf 20mV-Schritte nervt direkt ein
bißchen bei solchen spitzfindigen Betrachtungen. Vielleicht doch einen
externen 12bit-AD-Wandler spendieren? Ist wohl einfacher als
irgendwelche Verrenkungen wie Rauschen für die Mittelwertbildung
dazugeben.

Jetzt mach ich noch eine Entladung mit einem 12V 7Ah, der mir recht
gesund vorkommt. Dauert natürlich ein bißchen...

von TomH (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hm, ging schneller als erwartet.

Naja, ich hab ja auch 7000mA rausgelassen, und wir wissen ja,
Peukert-Effekt, aber vor allem Innenwiderstand und Leitungswiderstande
und Kontaktwiderstände...

Sind also nur 2,52Ah statt nomineller 7Ah geworden.

Habs jetzt natürlich nochmal mit 1000mA gestartet, da geht jetzt noch
einiges.

Jetzt mal zurück zum Thema "mein allerschönstes Entladegerät".
Ganz oben habe ich ja schon die geplante Anpassung/Verringerung des
Ladestroms gegen Entlade-Ende angesprochen.
Das wäre eine Möglichkeit. Die andere: Zwischendurch mit kurzer
Variation des Entladestroms die Summe aller Innenwiderstände,
Leitungswiderstände und Kontaktwiderstände feststellen und dann
gnadenlos mit vollem Strom bis zu einer vorausberechneten, wesentlich
tieferen Entladespannung entladen. Und darauf vertrauen, daß sich der
Akku nach Abschalten des Entladestroms auf die gewünschte
Entladeschlußspannung erholt.
Was haltet Ihr davon?
Kann natürlich beides mal realisieren und ausprobieren.

von Robinson (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
TomH schrieb:
> Bitteschön, ein (schwacher) Spannungssack.

Ooohh, der isch aba niedlich ...


Was willst du damit zum Ausdruck bringen, im Ernst  :)
Hat keine Aussagekraft über den Zustand des Akku.

Das kommt, oder soll kommen :), von der initialen Bildung von
Bleisulfat auf der negativen Platte bei der Entladung aus dem
vollgeladenem Zustand.


"Abnahme der Ruhespannung durch Bedeckung der Oberfäche mit Bleisulfat
bis Keimbildung abgeschlossen ist, ... tritt nicht auf wenn noch
Kristallkeime vorhanden sind (Batterie war nicht vollgeladen) "

Dr. Heinz Wenzl
http://www.iee.tu-clausthal.de/fileadmin/downloads/Scripte/W8816_kapitel2_2.pdf

von TomH (Gast)


Bewertung
1 lesenswert
nicht lesenswert
TomH schrieb: (zum Thema Differenzierung zwischen
Spannungssack und Peukert-Effekt)
> @Dirk D.:
> Nein, der Spannungssack ist nochmal was anderes. Wenn man
> "Spannungssack" googelt, kommt als erster Treffer ein Powerpoint
> "Säureschichtung" eines Dozenten der TU Clausthal. Nicht daß so ein
> Powerpoint eines einzelnen Experten das Maß aller Dinge wäre, aber es
> hat für mich recht verständlich den Peukert-Effekt und andere Effekte
> voneinander getrennt und den Spannungssack so beschrieben, daß ich es
> verstehen kann.

Jetzt kommst Du, lieber Robinson, mit eben diesem Link, den ich da oben
schon angesprochen habe und willst mir damit erklären, was ein
Spannungssack ist. Und daß er nichts über den Zustand des Akkus aussagt.

Auch das habe ich weiter oben schon angesprochen, daß man ihn nicht
eliminieren kann, daß er ja auch nicht besonders stark ist und daß er
eben halt da ist. Auch wenn hier manche andeuten "gibt es gar nicht"
oder "will ich sehen und was für Bedingungen herrschten?".

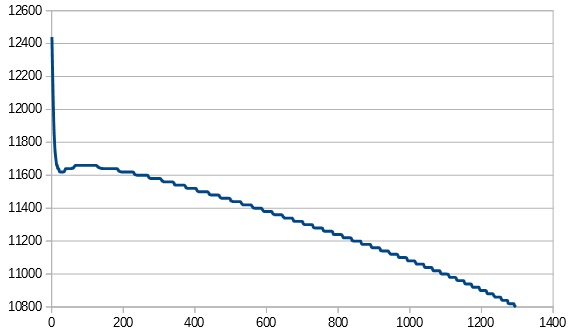

Deshalb mal einfach ein - jüngst aufgenommenes - Diagramm mit dem Effekt
zumindest grundsätzlich sichtbar: Nach anfänglichem starken
Spannungsabfall steigt nach kurzer Zeit die Spannung sogar wieder ein
bißchen. Das ist der Spannungssack. Ursache vermutlich wie in dem
Powerpoint von Dr. Heinz Wenzl, wie ich schon vor vielen Beiträgen
ausführte, und wie Du, Robinson, es uns nochmal stolz präsentierst.

Peukert ist was anderes.
Alterung wegen großer Sulfat-Kristalle ist was anderes.
Alterung wegen Säureschichtung ist was anderes.
Beteiligte Widerstände sind was anderes.
Ich hab das nie vermischt.

Mannometer. Was sind hier für rechthaberische Schwachmaten unterwegs.
BITTE nicht nur den ersten und den letzten Post lesen!
Robinson, geh zurück auf die Insel!

von Robinson (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
TomH schrieb:

>
> Mannometer. Was sind hier für rechthaberische Schwachmaten unterwegs.
> BITTE nicht nur den ersten und den letzten Post lesen!
> Robinson, geh zurück auf die Insel!


Was schleppts du das Ding dann fortlaufend an?

Interessiert keine Sau.

von Stefan M. (derwisch)


Bewertung
-1 lesenswert
nicht lesenswert
Mein allerschönster Spannungssack...

von TomH (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Oh Mann.

In dem erwähnten Thread "Arduino Nano (China) AD-Wandler Referenz:
Genauigkeit und Drift" mußte ich ja auch ein bißchen erklären, wofür ich
die AD-Wandlung brauchte und da war es schnell so, daß die Diskussion
auch um Entladegeräte und - ich will das Wort schon gar nicht mehr
schreiben - den Spannungssack ging. Gehörte da aber nicht hin.

Außerdem hatte ich den Eindruck, daß z.B. Manfred auch gerne von seinem
ähnlichen Projekt erzählte. Und hier meldete sich Axel mit seinem
kleinen Entlader.

So habe ich gleich im ersten Post geschrieben, daß hier der Platz für
eine kleine zwanglose Plauderei unter Interessierten ist.

Und dann kommen irgendwelche A...löcher, die herumätzen, weil man
angeblich ein Perpetuum Mobile ankündigt und dieses aber nicht zeigt.
Oder weil man angeblich sein Selbstbau-Gerät als unbedingt-must-have zur
Lösung eines Problems anpreist und das keinen interessiert.
All das trifft nicht zu.
Fehlt mir noch der selbsternannte Experte/Feuerwehrmann, der beleidigt
ist, weil hier gar kein brennendes Problem ist, das er lösen könnte.
Oder hatten wir den doch schon? Und gibt es gar keine
Sicherheitsbedenken? Keiner, der sagt, ich könnte mich damit umbringen
oder andere gefährden?

Nein, verdammt, eine Plauderei. Sowas muß doch auch möglich sein in
einem Forum.

Wen's nicht interessiert, der soll sch..ßen gehen.

von Gerald B. (gerald_b)


Bewertung
0 lesenswert
nicht lesenswert
Eine mögliche Ursache des Spannungssackes könnte sein, das sich die
Elektrodenoberfläche der Anode mit Wasserstoffbläschen bedeckt. Wenn die
klein genug sind, das es noch nicht gast, bleiben die haften und
verringern so die aktive Elektrodenoberfläche, womit der Innenwiderstand
steigt. Außerdem muß, damit noch Strom rein geht, die zusätzliche
Potentialdifferenz des Wassersoffes je Zelle überschritten werden.
Beim Entladen ist der Wasserstoff bei längerem stehen etweder doch
abgeperlt und ausgegast, oder wenn man sofort nach dem Laden entläd,
dann rekombiniert zunächst der Wassersoff. Das ist im Verhältnis zur
Batteriekapazität aber vernachlässigbar.
Beim Laden wird der Wassersoff also wie eine Welle vorgeschoben und
behindert die Ladung, beim Entladen ist er schnell abgebaut, bzw. schon
weg.

von Berti (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der Fachbegriff ist: Dynamischer Innenwiderstand

von Manfred (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Jacko schrieb:
> Aha, da hast du nun ein selbstgebautes Wundergerät!

Gehe besser auf den Fußballplatz oder das Dorffest, da bekommst Du für
Deine Stänkerei die passende Antwort in Echtzeit und recht einprägsam.

TomH schrieb:
> Die Quantelung der Spannungsmessung auf 20mV-Schritte nervt direkt ein
> bißchen bei solchen spitzfindigen Betrachtungen. Vielleicht doch einen
> externen 12bit-AD-Wandler spendieren? Ist wohl einfacher als
> irgendwelche Verrenkungen wie Rauschen für die Mittelwertbildung
> dazugeben.

Schaue Dir INA219 und ADS1115 an, sind beide als China-Platinchen
günstig zu haben und funktionieren sehr gut. Egal wie, auch mit dem
INA219 gönne ich mir eine Mittelwertbildung, um eventuelle
Störungspfurze los zu werden.

TomH schrieb:
> Sind also nur 2,52Ah statt nomineller 7Ah geworden.

Gucke mal in Datenblätter, bei einem Panasonic LC-R127R2P kann ich bei
7A Last nur noch etwa 3,5Ah erwarten - für einen gebrauchten Akku liegst
Du also gut an der Realität.

Robinson schrieb:
> Ooohh, der isch aba niedlich ...
> Was willst du damit zum Ausdruck bringen, im Ernst  :)

Tom bringt das Verhalten der Akkus zum Ausdruck, es soll durchaus
Anwendungen geben, die auf Spannungseinbrüche reagieren. Soweit der
Spannungssack Dir nicht relevant erscheint, ignoriere ihn einfach.

TomH schrieb:
> Außerdem hatte ich den Eindruck, daß z.B. Manfred auch gerne von seinem
> ähnlichen Projekt erzählte. Und hier meldete sich Axel mit seinem
> kleinen Entlader.

Genau so ist das, wobei mein Gerät noch etliche Wochen bis zur
Fertigstellung dauern wird, Hardware kann ich deutlich besser als
sinnvolle Algorithmen in Software.

von TomH (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

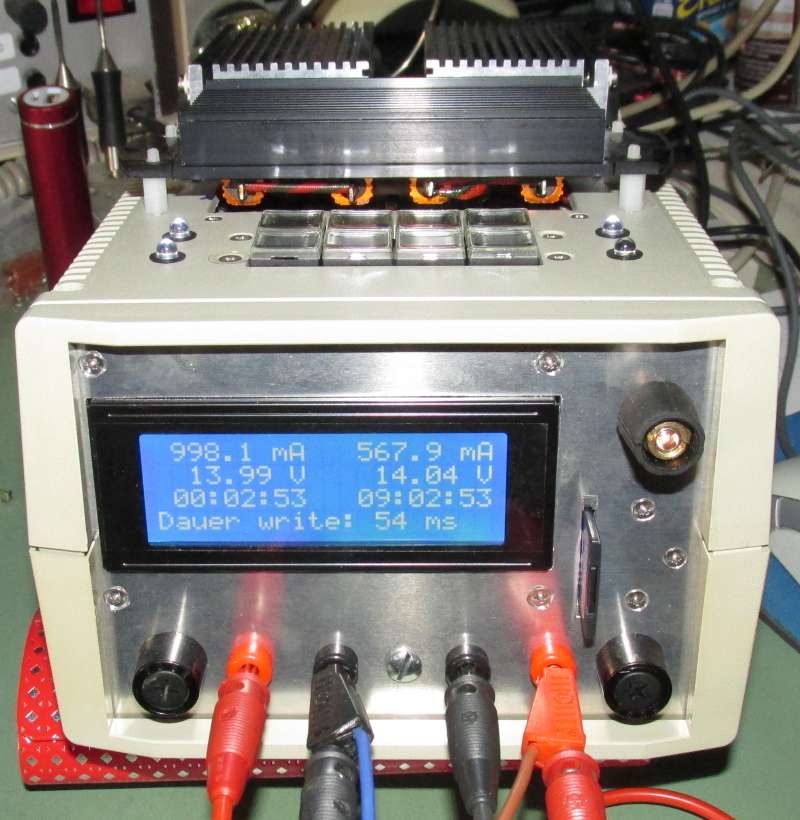

Oho! Ein Bild vom Liebling!
Das Gerät ist auch über die Zeit "gewachsen", stimmts?

Ich hatte den Vorteil, das schon ältere Herz der Konstantstromsenke in
ein großzügigeres Gehäuse packen zu können, mit einem deutlich dickerem
Kühlkörper. Die betagte Platine hat ihre kleinen Printtrafos für
Operationsverstärker und Lüftersteuerung behalten, der Arduino wird aus
dem (überdimensionierten) 08/15-Schaltnetzteil gespeist.

INA219 und ADS1115 habe ich mir angeschaut, gerade der INA219 ist sehr
schön für Akku-Überwachung mit seiner High-Side Strommessung. Ich hab
aber jetzt schon die DA-Wandler mit SPI angebunden und werde wohl einen
SPI-AD-Wandler suchen, von daher hat der ADS1115 nicht so viel Nährwert
für mich. Dufte wären allerdings die interne Referenz und wie das Ding
als kleines günstiges Breakout-Board zu bekommen ist.

Was ich von Dir als Anregung übernehmen werde: Eine gut zugängliche
Sicherung . Sie fügt allerdings weiteren Spannungsverlust bei hohen
Strömen hinzu.

Viele Grüße
Tom.

von TomH (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
War zu blöd, das zweite Bild als "weitere Datei" anzuhängen :-)

von TomH (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
TomH schrieb:
> Ganz oben habe ich ja schon die geplante Anpassung/Verringerung des
> Ladestroms gegen Entlade-Ende angesprochen.
> Das wäre eine Möglichkeit. Die andere: Zwischendurch mit kurzer
> Variation des Entladestroms die Summe aller Innenwiderstände,
> Leitungswiderstände und Kontaktwiderstände feststellen und dann
> gnadenlos mit vollem Strom bis zu einer vorausberechneten, wesentlich
> tieferen Entladespannung entladen. Und darauf vertrauen, daß sich der
> Akku nach Abschalten des Entladestroms auf die gewünschte
> Entladeschlußspannung erholt.
> Was haltet Ihr davon?
> Kann natürlich beides mal realisieren und ausprobieren.

Das möchte ich jetzt nochmal aufgreifen.
Anbei auch ein Bild, wie sich das Einbrechen der Spannung auf die
Leitungs- und Übergangswiderstände zum einen und den Innenwiderstand
bzw. Peukert-Effekt des Akkus zum anderen aufteilt. Am Beispiel eines
12V 7Ah Bleigel-Akkus.
Die Leitungsverluste habe ich mit dem Multimeter direkt von den
6,3mm-Anschlüssen des Akkus bis im Gerät an den Übergabepunkt zum
Spannungsteiler in der Steuerplatine gemessen.
Im Betrieb kann das Gerät diese Unterscheidung nicht machen, es hat ja
keine Vierleitermessung.

Daher nochmal die Frage: Sollte man
a) den Akku mit vollem Strom bis zu Entladeschluß minus
Spannungsverluste entladen
oder b) die Spannungsverluste gegen Entladeende durch reduzierten Strom
vermindern und die Entladeschlußspannung dafür nicht unterschreiten?

Viele Grüße
Tom.

von TomH (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Ich NOCHMAL, dann reichts aber wirklich erstmal...
Im Bild oben ist zu beachten, daß die rote Kurve die Summe darstellt.
Wollte eigentlich beide Effekte einzeln darstellen, hab aber einen
Fehler gemacht. Aber mit dieser Anmerkung ist das Diagramm trotzdem
lesbar.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
TomH schrieb:
> Oho! Ein Bild vom Liebling!
> Das Gerät ist auch über die Zeit "gewachsen", stimmts?

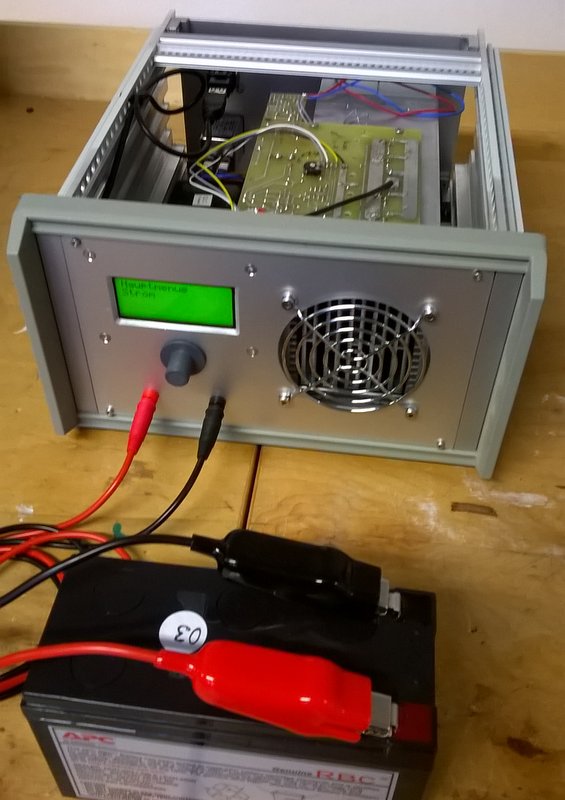

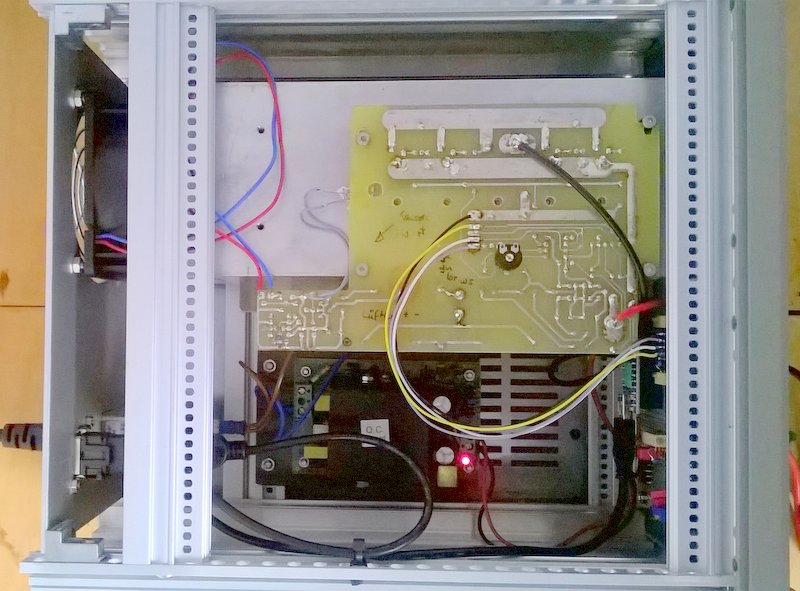

Das ist so konzipiert, die mechanische Ausführung hatte sich aber (mal
wieder) dem unterzuordnen, was an Gehäuse und Kühlkörper vefügbar war.
INA219, DA-Wandler, Display und Lastwiderstände wurden gezielt gekauft.
Die Lastwiderstände sitzen auf den KK eines Pentium 2.

Es können zwei Akkus gleichzeitg, aber unabhängig, gemessen werden,
Arbeitsbereich 0,7 bis 14V bei je max. 1500mA.

> INA219 und ADS1115 habe ich mir angeschaut, gerade der INA219 ist sehr
> schön für Akku-Überwachung mit seiner High-Side Strommessung. Ich hab
> aber jetzt schon die DA-Wandler mit SPI angebunden und werde wohl einen
> SPI-AD-Wandler suchen, von daher hat der ADS1115 nicht so viel Nährwert

In meinem Fall liefert der INA219 die Spannung, genauer brauche ich
nicht.

SPI mag ich nicht, brauche es hier aber zusätzlich für meine SD-Karte.
Ich will unabhängig vom PC protokollieren und später auswerten / Graphik
erstellen.

> für mich. Dufte wären allerdings die interne Referenz und wie das Ding
> als kleines günstiges Breakout-Board zu bekommen ist.

Musst Du beim Ali suchen.

> Was ich von Dir als Anregung übernehmen werde: Eine gut zugängliche Sicherung.

Hinter der Sicherung sitzt eine TO-220 Schottkydiode, soll im
Verpolungsfall die Sicherung töten.

> Sie fügt allerdings weiteren Spannungsverlust bei hohen
> Strömen hinzu.

Bei mir kommt noch der Spannungsabfall am Stromshunt hinzu, ab Buchse
habe ich 120 mOhm. Da ich den Strom kenne, werde ich die heraus rechnen.
Mit dem Abfall an den Zuleitungen muss man leben, alternativ wäre eine
Vierpolmessung (getrennte Fühlerleitung zum Akku) aufzubauen.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
