Announcement: there is an English version of this forum on Hallo. So um das Jahr 96 im vorigen Jahrtausend, brachte der heise-Verlag in der Zeitung c't eine Bauanleitung für ein high-end Soundsystem mit dem Titel "Klangwerkstatt", bestehend aus einem DA/AD Board (Julia) und einer DSP56001 ISA Karte (Romeo). Romeo ist technisch überholt, Julia zwinkert mich aber immer wieder auffordernd aus der Krimskramsschublade an. Meine erste Frage: hat irgend jemand die alten Schaltpläne ins Digitalzeitalter gerettet ? Die alten heise Archivseiten haben offenbar nur noch Fragmente : https://www.heise.de/ct/artikel/Klangwerkstatt-284570.html Ich suche die vollständigen Pläne, wie sie damals gedruckt wurden. Hat jemand eine Idee, wo die herumliegen?
> Ich suche die vollständigen Pläne, wie sie damals gedruckt wurden. > Hat jemand eine Idee, wo die herumliegen? Du kannst die bei Heise eine DVD/Bluray mit allen C'ts kaufen. Aber Achtung, die ganz alten Sachen sind dort als PDFs drauf, die neueren auch wieder. Aber irgendwo zwischendurch haben sie mal ein paar Jahre alles in html abgelegt. Olaf
Meine vollständige c't-Sammlung seit der Nullnummer vom Dezember 1983 füllt inzwischen einen ganzen Schrank, ich kann mal nachschauen, was damals drin stand. Welches Heft?
Christoph K. schrieb: > Meine vollständige c't-Sammlung seit der Nullnummer vom Dezember 1983 > füllt inzwischen einen ganzen Schrank, ich kann mal nachschauen, was > damals drin stand. Welches Heft? @Christoph : Cool, das müssten die im April, Mai und Juni 1996 erschienene Hefte gewesen sein. Der mittlere Artikel hat ein Erscheinungsdatum 12.5.1996. Welche Heftnummer das war, kann ich nicht mehr sagen, weil ich nicht mehr erinnere wann der Split auf 2 Wochen stattfand.
Ich hab grad mal in das Online-Archiv geschaut, da sind die Artikel drin und man kann die Schaltpläne etc. auch ganz gut lesen. Ist nicht ganz die originale Druckqualität weil das aus den Jahrgängen mit den HTML-Archiven und JPG-Bildern ist, aber ganz passabel. Melde Dich per PM, dann kann ich Dir den Kram schicken.
Jens K. schrieb: > Die alten heise Archivseiten haben offenbar nur noch Fragmente : Fragmente? Auf den ersten Blick ist das volle Schaltplan nur eben mehrere Bilder für die einzelnen Baugruppen zerteilt. Schick mal ne Email an die beiden AutorInnen, vielleicht rücken die die Orginalpläne raus.
> Meine vollständige c't-Sammlung seit der Nullnummer vom Dezember 1983 > füllt inzwischen einen ganzen Schrank, Hab ich beim letzten Umzug alle weg geworfen. So langsam haben die ja wirklich sehr viel Platz weg genommen. Schliesslich brauch ich den Platz fuer die Hefte bis 2050! Olaf
Angehängte Dateien:
-
100 KB

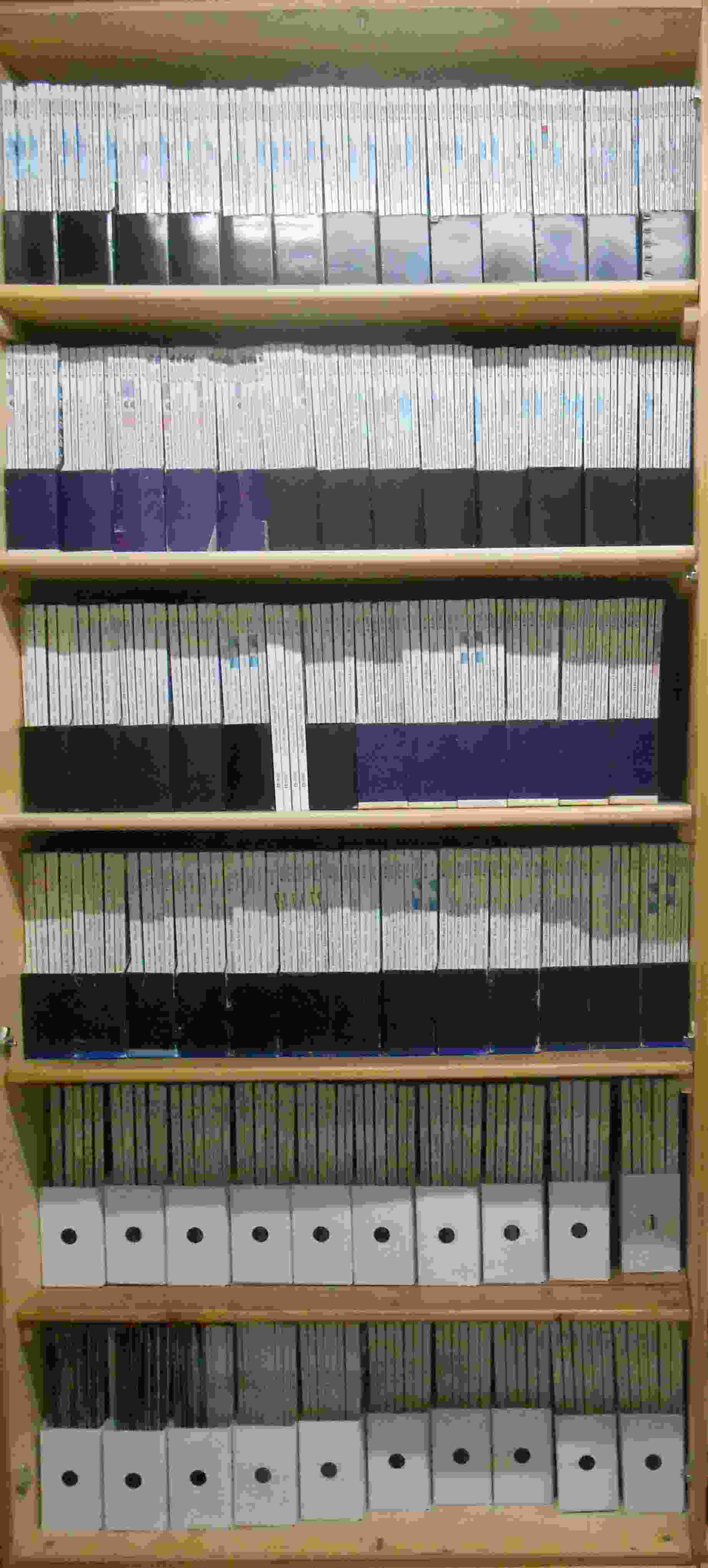

Zum Glück ist der Schrank so tief, dass zwei Stehsammler hintereinander passen. Hier nur die Jahrgänge von 12/1983 bis etwa 2010, noch nicht nach hinten geschoben. Im Schrank daneben sind noch alte Atari- und AppleII-Zeitschriften und die mc, sporadisch gekaufte Chip und ähnliches untergebracht
:
Bearbeitet durch User
Christoph K. schrieb: > Zum Glück ist der Schrank so tief, dass zwei Stehsammler hintereinander > passen. Hier nur die Jahrgänge von 12/1983 bis etwa 2010, noch nicht > nach hinten geschoben. Im Schrank daneben sind noch alte Atari- und > AppleII-Zeitschriften und die mc, sporadisch gekaufte Chip und ähnliches > untergebracht OMG. Die Deutsche Nationalbibliotek hat die Hefte doch auch. Jede Gemeindebücherei kann Fernleihe von dort beziehen. Schlimmstenfalls bekommt man nur einen Mikrofilmabzug. So ab Jahr 1500 haben die was auf Lager: https://zdb-katalog.de/index.xhtml
Jäger und Sammler eben... Eine Journalisting die sich auch eher zu der Gruppe rechnet schrieb mal was von ihrem "treu entsorgenden Gatten". Opposites attract
Ich habe letztens auch meine beiden karten endlich zum laufen gebraucht (beim Aufbau war ich +/- 18 Jahre alt ;_) https://www.youtube.com/watch?v=DT4VXf6gGUI
Du hast aber nicht 20 Jahre gebraucht, um die DSPs ans Laufen zu bekommen, oder? :-) 56er hatte ich auch am Start. Das war DER Audio-DSP der 90er: http://96khz.org/oldpages/echocancelling.htm
Nein die Lagen 19 Jahre im Karton. Ziemliche Fehlinvestition. Allerdings nicht meine Schuld, Der negative -5V Spannungswandler liefert ohne Last deutlich mehr, und hat höchstwahrscheinlich damals die teuren Crystal Chips zerstört. Mir sind bei der Inbetriebnahme dieses Jahr noch 3 weitere kaputt gegangen bis ich die Ursache gefunden habe. Habe jetzt nen 4k Widerstand am Ausgang, seit dem keinen defekt mehr. Außerdem waren die HP Optokoppler nicht schnell genug, die Signale nicht sauber. Neu bestellte HP Doppler liefen dann besser.
Hallo René. Habe gerade Dein Video gesehen. Schade um die vielen zerdübelten Wandler. Bei meiner Julia sin offenbar auch die Negativen Regler in Mitleidenschaft gezogen worden. Die werde ich noch mal tauschen und dann testen ob die Wandler noch leben. Wenn nicht geht das Projekt halt in die Schrottkiste.
Christoph db1uq K. schrieb: > Zum Glück ist der Schrank so tief, dass zwei Stehsammler hintereinander > passen. Hier nur die Jahrgänge von 12/1983 bis etwa 2010, noch nicht > nach hinten geschoben. Im Schrank daneben sind noch alte Atari- und > AppleII-Zeitschriften und die mc, sporadisch gekaufte Chip und ähnliches > untergebracht Respekt! Ich habe schon länger Vieles entsorgt! Eigentlich reicht ja auch ein Forum wie dieses und einer, der alles sammelt, den man fragen kann :-) @Jens: Hast du auch das Digitale Interface gebaut?

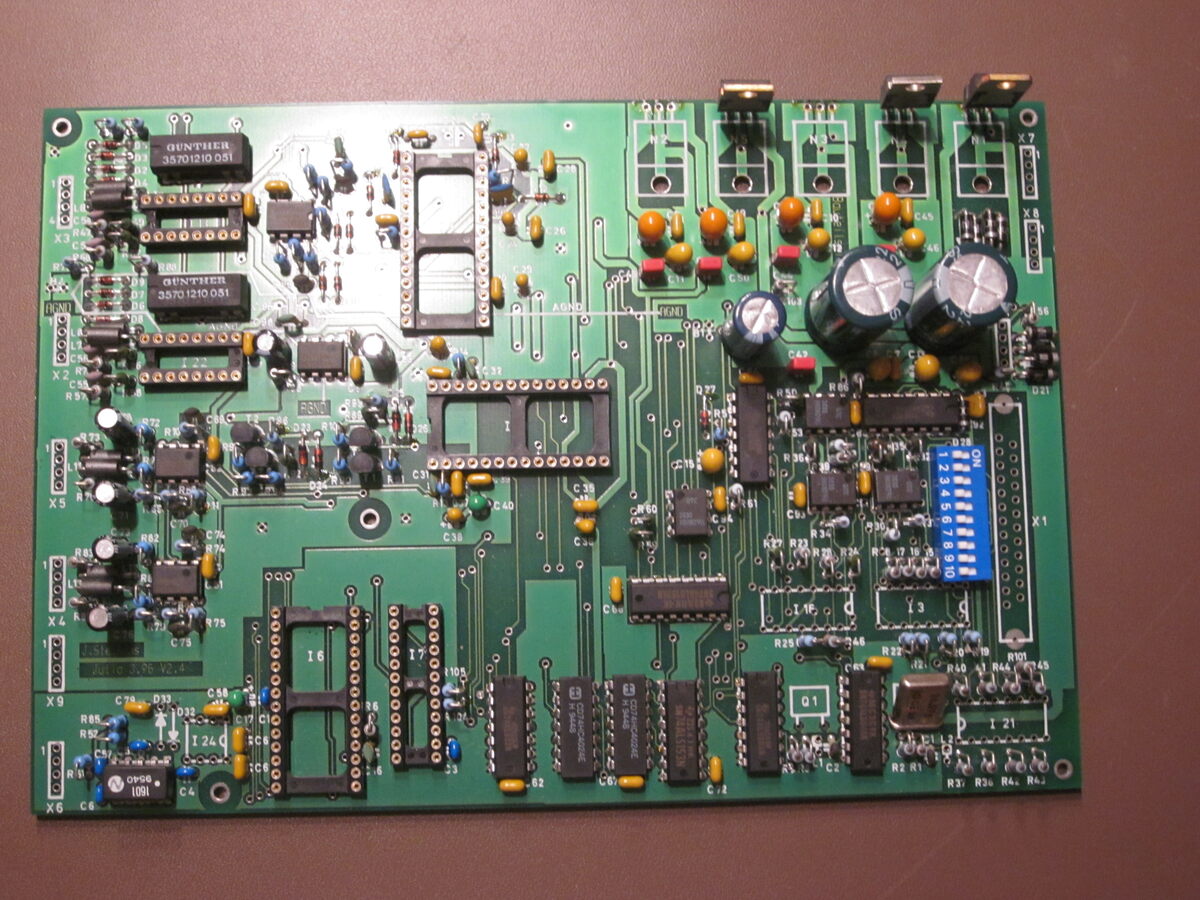

Hallo, entschuldigung das ich sowas altes wieder aufkoche, hab aber beim ausmisten ein unvollendetes Projekt von 1998 gefunden, die Julia. Von damals ist noch alles bis auf irgendwelche Ferrite und ein paar dioden da, auch die Platine. Zum grossen teil damals auch schon bestückt. Gedruckte Anleitung hab ich auch, nur die Schaltpläne sind da nur so mini mit ausgedruckt, das liest man so nie. Layout und Bestückungsplan in voller grösse vorhanden. Habt ihr die schaltpläne noch greifbar? Damals hab ich nicht alles ausgedruckt, mit dem Plus abo kam man ja immer an den alten kram dran...bis das plus abo eingestellt wurde, zu der zeit staubte das aber schon länger im Keller vor sich hin. Tobias
Tobias T. schrieb: > zu seiner zeit staubte das aber schon länger im Keller vor sich hin. Möchtest du deine Julia jetzt unkompliziert loswerden? Dann zeig doch mal ein paar schicke Bilder von ihr! Oder möchtest du lieber deine Julia für dich behalten und zusätzlich noch ein paar Schaltpläne von ihr haben?
Angehängte Dateien:
-
220 KB -
230 KB -
240 KB
Loswerden klingt so böse aber an sich: Ja War am überlegen einfach die OVP ICs zu verkaufen und den rest in die Tonne zu hauen, dachte aber dann gibts vielleicht noch irgendwo ein ort wo man sich dran erinnert. Der rest ist ja auch fast zu schade wegzuwerfen. Es fehlen irgendwelche inductors, kleinkram und die TL196 Irgendwo hab ich auch noch irgendwelche anderen Crystal IC aus welchen ich damals einen (inzwischen längst verbotenen) Copy Bit Killer bauen wollte. Tobias

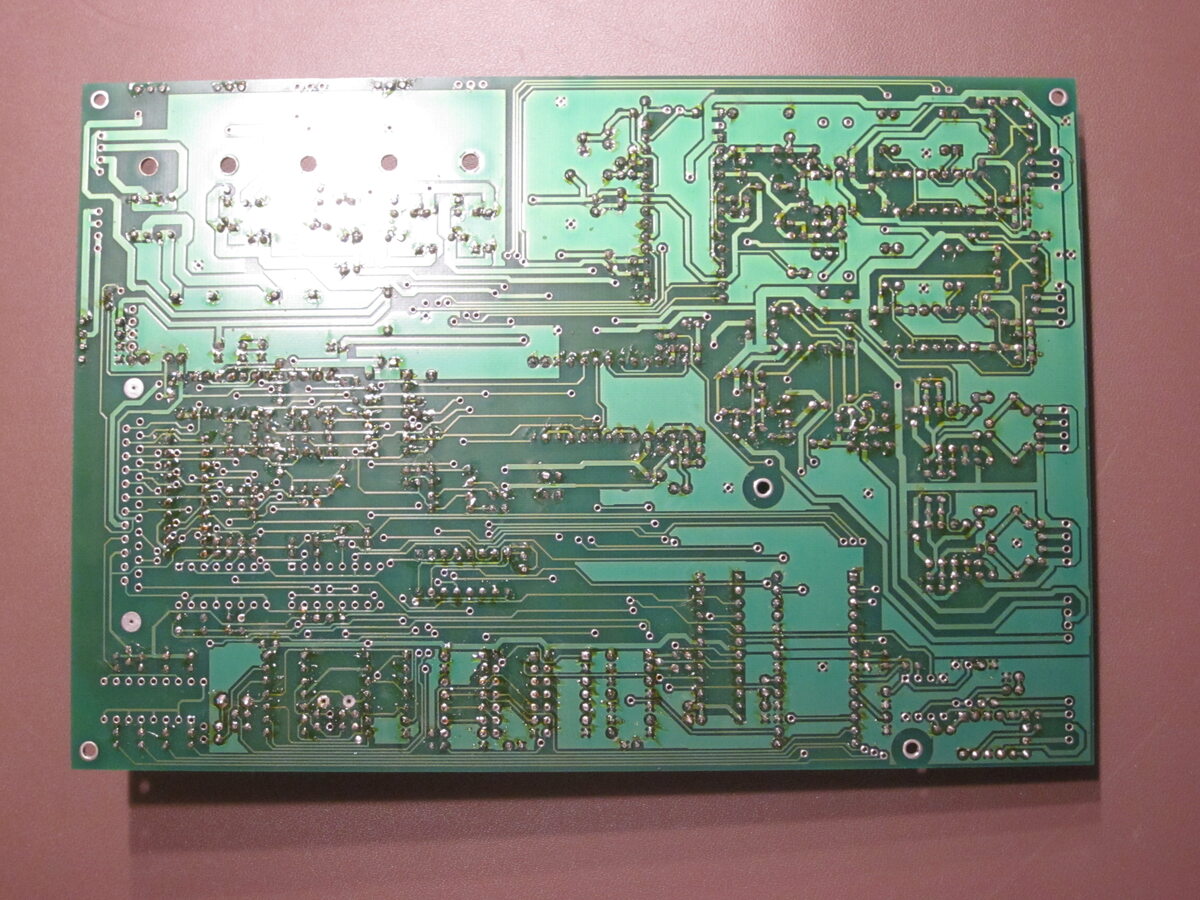

Tobias T. schrieb: > Irgendwo hab ich auch noch irgendwelche anderen Crystal IC aus welchen > ich damals einen (inzwischen längst verbotenen) Copy Bit Killer bauen > wollte. Der CS8402A und der CS8412 dafuer, findet sich in "IMG_2117.JPG" Keine Ahnung ob die damals Teil des c't-Projektes waren. Da das Thema grundsaetzlich interessant war, habe ich es damals vorgezogen ein EVM56002 anzuschaffen. Kann das c't-Projekt in Verbindung mit dem DSP eigentlich JTAG? Eine Ansage, was dir so vorschwebt, waere wohl auch huelfreich.
Da die Julia schon so lange rumliegt erzeugt die keinen sichtbaren Verlust mehr, dachte ich an ne 100eur Spendenbescheinigung an Kinderkrebshilfe o.ä. Institution. Ist aber halt nur Hobby und der Käuferkreis dürfte eher minimal sein. So auf die schnelle Google suche dürfte das ungefähr die unbestückten IC abdecken. Vielleicht lieg ich damit auch viel zu hoch, aber für den zweck nem ich alles was irgendwie geht. Alles auf den Bildern gehört zur Julia, Gut geraten, der Copybitkiller hatte wirklich nen 8412 und 8402, die sind aber in ner extra Kiste. Da bin ich damals an der grösse bzw qualität der selbstgemachten Leiterplatte gescheitert, währ heut anders aber brauch sowas nimmer. Tobias
Wisst ihr was mich am meisten beeindruckt? Du hast steinalte Reichelttueten rumliegen und man kann die Beschriftung der Aufkleber noch lesen. Mittlerweile ist die nach 1-2Jahren nicht mehr zu entziffern. Vanye
Vanye R. schrieb: > Wisst ihr was mich am meisten beeindruckt? Du hast steinalte > Reichelttueten rumliegen und man kann die Beschriftung der > Aufkleber noch lesen. Mittlerweile ist die nach 1-2Jahren nicht > mehr zu entziffern. Solche habe ich auch noch (von 1998). Ich war auch erstaunt, dass die Aufkleber noch kleben.
Bei gleichbleibender Temperatur in der dunklen Schachtel im Keller gelagert bringt wahrscheinlich auch viel. Keiner interesse? Preis ist ja verhandelbar ;-) Die Schachtel geht 100% nicht mehr in den Keller zurück. Tobias
Moin. Ich freue mich sehr, dass bei Tobias noch eine Julia aufgetaucht ist. Aktuell arbeite ich wieder mit der Julia und habe sie an einem Raspberry 4 (unter circle/baremetal - https://github.com/rsta2/circle ) stabil am laufen. Ein paar Pegelwandler und los ging es. Auch an einem Hifiberry-DSP hatte ich Julia hängen, da ging aber der i2s-out nicht sauber, wegen der externen (von Julia erzeugten) clock.. (eventuell kann hier ja jemand im Forum helfen?) Von der Karte geht eine ähnliche Faszination aus, wie von einer Dampflock :) Klein Umfrage: Wer hat noch eine Julia im Besitz / Betrieb ? Liebe Grüße und wer das hier nicht für Lesenswert hält, soll es einfach nicht lesen und seine Meinung für sich behalten.
