Hallo zusammen, ich nutze LTspice unter anderem zur EMV-Simulation. Hier simuliere ich im Zeitbereich und mache dann aus dem Zeitsignal eine FFT. Jetzt ist es so, dass ich gerne eine Grenzwertlinie in das FFT-Fenster einzeichnen würde. Diese soll abschnittweise definiert wie folgt aussehen: 150 kHz bis 500 kHz: Abfallende Gerade von 56 dB (150 kHz) auf 46 dB (500 kHz) 0.5 MHz bis 5 MHz: 46 dB 5 MHz bis 30 MHz: 50 dB Gibt es eine Möglichkeit in Ltspice solch eine frequenzabschnittsdefinierte Grenzlinie einzufügen? Viele Grüße Lars

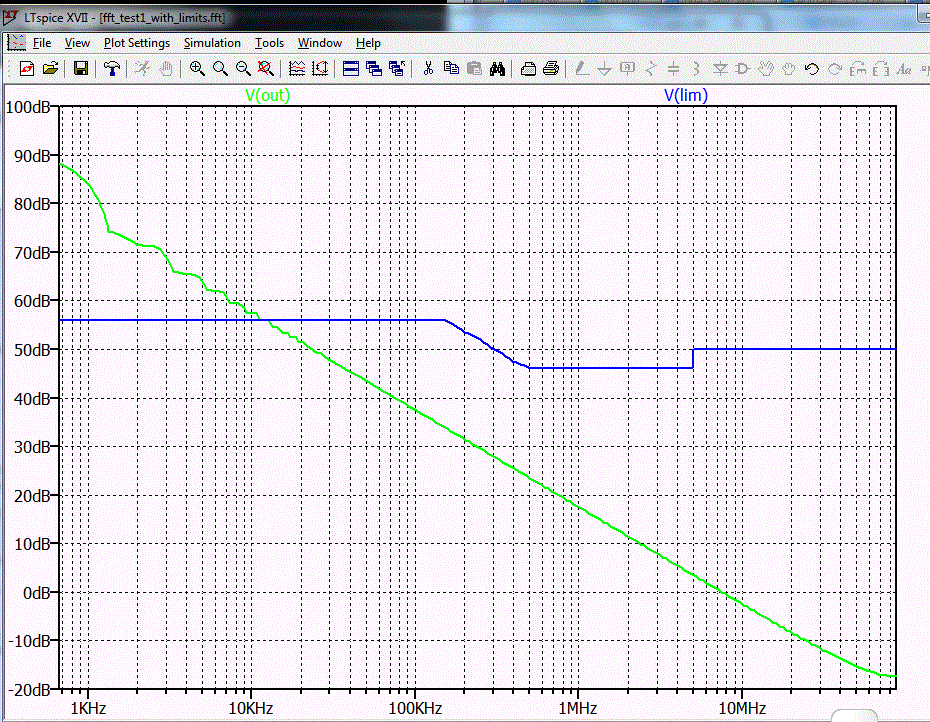

Eine Möglichkeit wäre es die FFT-Daten zu exportieren und dann mit einem anderen Programm zu plotten - gnuplot. In LTspice wird das etwas mühsam. ----------- Einmalige Aktion --------------------- Die Limits in "my_fft_limits8.txt" editieren. Ein CMD-Fenster öffnen. Umwandeln des Textfiles mit den Limits in einen .fft File ltsputil -tob my_fft_limits8.txt my_fft_limits8.fft -------------------------------------------------- Beispiel: Schaltplan fft_test1.asc Die Simulation starten. Die FFT machen. LTspice nicht schließen. Den raw-File umwandeln (Unicode->ASCII header) wegen Unicode. Dieser Schritt wird bei LTspiceXVII benötigt aber nicht bei LTspice ltsputil17raw4.exe fft_test1.raw fft_test1_4.raw Beide raw-Files zusammenbringen. Achtung das folgende eigentlich ist in einer Zeile. ltsputil -mob fft_test1_4.fft my_fft_limits8.fft fft_test1_with_limits.fft "" "" Jetzt den File fft_test1_with_limits.fft auf ein neues LTspiceXVII ziehen und dann beide "Traces" darstellen.
:
