Hallo,

ich brauche immer wieder passende Fangstifte zum Bau von
Platinentestern. Es ist aber immer wieder schwierig, die passende
Größe/Bauform zu finden. Kann jemand einen Shop oder eine Bezugsquelle
mit guter Auswahl empfehlen? Google hat einfach nichts
Zufriedenstellendes ausgespuckt...

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Was muss man sich unter einem "Fangstift" vorstellen?

von Alex G. (dragongamer)


Bewertung
0 lesenswert
nicht lesenswert
Suchst du was ich hier auch schon gesucht habe?
Beitrag "[S] Federkontakte/Federstifte im 2.54mm Raster"
Vieleicht kannst du mit den Begrifflichkeiten und Links was anfangen.

von Frank D. (frank-de)


Bewertung
0 lesenswert
nicht lesenswert
Schau mal nach "Passstift"
Gruß Frank

von P-Ausbilder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. F. schrieb:
> Was muss man sich unter einem "Fangstift" vorstellen?

Einen Polizei-Azubi?

von Alex G. (dragongamer)


Bewertung
0 lesenswert
nicht lesenswert
Das sind wohl die Gegenstücke zu meinen Federstiften.
Quasi Hülsen um klassische Stiftleisten zu kontaktieren.

von Wombat (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. F. schrieb:
> Was muss man sich unter einem "Fangstift" vorstellen?
Mit Fangstift meine ich nur einen einfachen Stift mit definiertem
Durchmesser. Darauf soll dann die Platine gesteckt werden. Gemeint sind
also keine Prüfnadeln oder Pogo-Pins oder wie man sie nennen will.
Einfach ein Stift, der auf irgendeine Art mit einer Bodenplatte
verbunden werden kann. Meinetwegen mit einem selbstschneidenden Gewinde
direkt rein oder mit einem Maschinengewinde und Kontermutter oder
einfach nur einpressen...

Alex G. schrieb:
> Suchst du was ich hier auch schon gesucht habe?
> Beitrag "[S] Federkontakte/Federstifte im 2.54mm Raster"
> Vieleicht kannst du mit den Begrifflichkeiten und Links was anfangen.
Wie gesagt leider nicht ganz was ich suche.

Frank D. schrieb:
> Schau mal nach "Passstift"
> Gruß Frank
Ja, danke! Da spuckt Google schon mal mehr aus. Aber trotzdem bleibt es
irgendwie schwierig, etwas zu finden. Gerade für spezielle Größen.
Aktuell brauche ich einen Stift mit 1,7 mm. Die Einzige Lösung, die ich
dafür bisher gefunden habe, wären Nähnadeln, die ich auf der gewünschten
Länge abtrenne und dann einpresse. Aber das wäre nun nicht gerade die
Vorzugslösung...

P-Ausbilder schrieb:
> Einen Polizei-Azubi?
Ha! :D

von georg (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wombat schrieb:
> Mit Fangstift meine ich nur einen einfachen Stift mit definiertem
> Durchmesser

Und warum nicht ein runder Abstandsbolzen?

Georg

von Bürovorsteher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Tamponstahl, gibts als Uhrmacherbedarf.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert

von dummschwaetzer (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Teo D. (teoderix)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

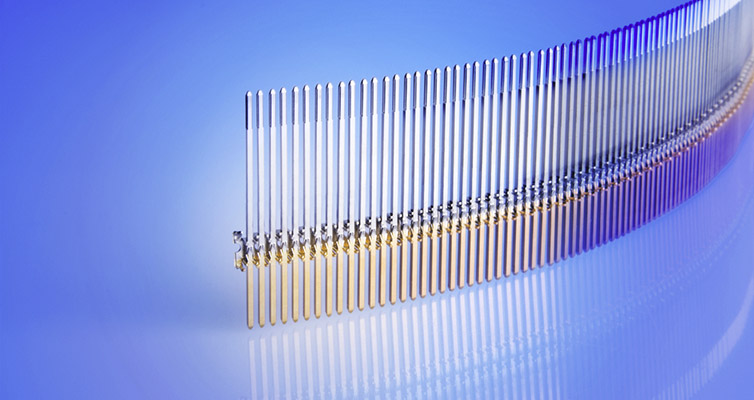

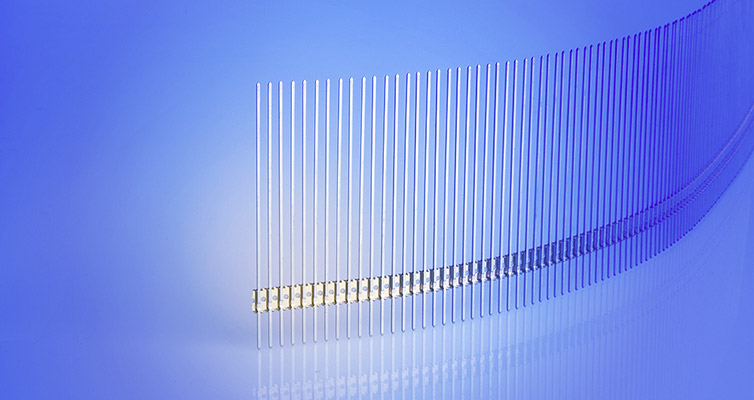

Echt nichts dabei oder ... wars zu wenig?

Teo D. schrieb:
> https://www.unimet.de/de/Produkte/Drahtstifte

von Jemand (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo

"Einen Polizei-Azubi?"

Der kommt langsam aber gut :-)

Sehr gut!

Jemand

von Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. F. schrieb:
> Was muss man sich unter einem "Fangstift" vorstellen?

Ich hab das schonmal vorbereitet:
http://harerod.de/applications_ger.html#PMA302010
Bitte Klick auf's rechte Bild.

Wenn für Fangstifte kein Platz ist, dann kommt sowas zum Einsatz:
http://harerod.de/applications_ger.html#6DDL

Bei größeren Serien wird die Adaptermechanik automatisiert, z.B. per
Druckluft.


@TO: kleine Mengen Ebay. Alternativ Bürklin.
Stichworte: INGUN, Feinmetall.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wombat schrieb:
> Mit Fangstift meine ich nur einen einfachen Stift mit definiertem
> Durchmesser.

Dafür haben unsere Mechaniker handelsübliche Zylinderstifte verwendet,
Goggle findet jede Menge davon. Mit einem passenden Loch wurden die
einfach in die Trägerplatte eingepresst.

Damit die komfortabler im Loch der Leiterplatte fangen, hat man sie
gerne mal zum Halbkreis geschliffen. Alternativ drei Flächen dran, quasi
ein Dreieck mit runden Ecken von gemacht.

von michael_ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> Dafür haben unsere Mechaniker handelsübliche Zylinderstifte verwendet,

Oder Schnittnadeln. Die gibt es in 1/10 Abstufung.
Sind aber gehärtet.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> Oder Schnittnadeln. Die gibt es in 1/10 Abstufung.
> Sind aber gehärtet.

Nicht nur Stanznadeln, auch ordentliche Zylinderstifte / Paßstifte sind
gehärtet. Bei Anwendung mit Glasfaser-Epoxy-Leiterplatten (FR4) macht
das sogar Sinn.

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Gib mal in Google folgendes statt Fangstift ein:

tooling pin

Da bekommst du viele Treffer und auch gleich noch ein paar weitere Namen
für diese Zentrierstifte. Die dazugehörigen Fanglöcher in der
Leiterplatte heißen "tooling holes".

: Bearbeitet durch User
von michael_ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> michael_ schrieb:
>> Oder Schnittnadeln. Die gibt es in 1/10 Abstufung.
>> Sind aber gehärtet.
>
> Nicht nur Stanznadeln, auch ordentliche Zylinderstifte / Paßstifte sind
> gehärtet.

Schnittnadeln gibt es in feineren Abstufungen und auch länger, so
benötigt.
Und ein Ende ist ausgeglüht, also weich. Kann man dengeln :-)

von Mani W. (e-doc)


Bewertung
-1 lesenswert
nicht lesenswert
Ich denke, der TO sucht das hier:

http://www.feinmetall.de/fileadmin/Downloadseite_Dateien/FKS_2014_DE_optimiert.pdf


Die hatten wir im Prüfgerätebau zum Kontaktieren der zu
prüfenden Leiterplatten, und die gibt es in diversen Ausführungen...

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Wombat schrieb:
> Mit Fangstift meine ich nur einen einfachen Stift mit definiertem
> Durchmesser. Darauf soll dann die Platine gesteckt werden. Gemeint sind
> also keine Prüfnadeln oder Pogo-Pins oder wie man sie nennen will.

von Christian B. (luckyfu)


Bewertung
0 lesenswert
nicht lesenswert
Schau mal bei Misumi. Aber setz dich hin, bevor du dir den Preis
ansiehst.
Wir setzen die auch ein für unsere Prüfplätze. Vorteil ist halt, du
bekommst nahezu jede Form in nahezu jeder Größe. Das lässt man sich
jedoch gut bezahlen.

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
Christian B. schrieb:
> Schau mal bei Misumi. Aber setz dich hin, bevor du dir den Preis
> ansiehst.
> Wir setzen die auch ein für unsere Prüfplätze. Vorteil ist halt, du
> bekommst nahezu jede Form in nahezu jeder Größe. Das lässt man sich
> jedoch gut bezahlen.

Jetzt wissen wir wie die Teile (tooling pins) auch noch heißen.

Locating Pins for Jigs and Fixtures

https://us.misumi-ec.com/vona2/mech/M0300000000/M0301000000/M0301040000/

von Cora (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bürovorsteher schrieb:
> Tamponstahl, gibts als Uhrmacherbedarf.

Das tut doch weh! :-)

von Wombat (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die ganzen Tipps! Da war einiges Hilfreiches dabei! :)

von Martin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ingun, z.B. FS.
Am besten dort anrufen und beraten lassen. Deren online-Auftritt und
Kataloge sind sehr unübersichtlich (was auch am sehr breiten Angebot
liegt) und man findet dort selber eigentlich nix.
Reinhardt
https://www.reinhardt-testsystem.de/deutsch/adaption/adapterzubehoer/adaptionszubehoer.php


- Martin
