Forum: Mikrocontroller und Digitale Elektronik uC für 0,20€ CH552 / CH554 von WCH Billig Micro mit USB Funktion, Chip vorstellung


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Max M. schrieb:
> Eine Frage:
>
> Kann man mit einem WCH-Controller der nur als Device fungieren kann
> (z.B. CH552) beim Einstecken einen USB-Stick "vorgaukeln" und sobald ein
> Benutzer eine Datei dahinkopiert, diese über den CH552 auf einen
> externen SPI-Flash schreiben?

Moin, ja das geht und gibt es auch schon als fertiges beispiel.

habe es auch einmal ausgetestet mit einem spi flash und es funktionierte
wie du beschreibst.

versuche das zu finden

von Thomas Z. (usbman)


Lesenswert?

Max M. schrieb:
> Kann man mit einem WCH-Controller der nur als Device fungieren kann
> (z.B. CH552) beim Einstecken einen USB-Stick "vorgaukeln" und sobald ein
> Benutzer eine Datei dahinkopiert, diese über den CH552 auf einen
> externen SPI-Flash schreiben?

Nein das geht nicht es sei denn du findest eine Möglichkeit irgendwie
den Hostmode zu aktivieren indem du aus dem CH552 einen CH554 machst.
Wie Richie ja gezeigt hat benutzen beide das gleiche Die.
Ansonsten brauchst du zwingend einen CH554. Dann ist es kein Problem.
Irgendwann werde ich meinen UDisk Code auf den CH554 portieren.

Max M. schrieb:
> Kann man als CH552 die Geschwindigkeit auch limitieren in der Windows /
> Linux die Datei überträgt? Ich vermute, die SPI-Schnittstelle läuft
> nicht schneller als vllt. halber CPU Takt? Das reicht nicht um mit USB
> 2.0 mithalten zu können und der interne RAM wäre dafür zu klein.

versteh ich nicht. Wenn der CH55x MSD Host spielt hast du doch gar keine
Verbindung zu Windows. Der Host bestimmt die Geschwindigkeit.

Thomas

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

@Thomas Z. ich denke er meint den CH552 als slave zu einem PC als USB
Stick

von Max M. (maxmicr)


Lesenswert?

Danke euch!

Aaron C. schrieb:
> ich denke er meint den CH552 als slave zu einem PC als USB
> Stick

Ja genau, so meinte ich das. Sorry, war anscheinend etwas unverständlich
ausgedrückt.

von Thomas Z. (usbman)


Lesenswert?

Ja das hab ich wohl falsch verstanden. Ein MSD Device geht problemlos.
Dazu muss auf dem SPI Flash ein MBR drauf sein und eine Partition. Dann
kann man darauf schreiben und der Speicher sollte auch als Memory Stick
erkannt werden. Es braucht dann zumindest ein rudimentäres Filesystem
mit Support für del, write und dir Support.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Angehängte Dateien:

Lesenswert?

Anbei das Beispiel.

Schaltplan ist quasi mit dabei.

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

Empfehlenswert ist ev ein Fat16 system ev sogar FAT12. Die Frage ist für
was? Der CH552 hat nur 14k Code Speicher. Mehr als ein digitaler
Bilderrahmen der Bilder aus dem SPI Flash auf ein Display bringt wird
wohl nicht drin sein.
Der offline programmer von WCH benutzt glaube ich sowas um das zu
flashende File in einem SPI Flash bereitzustellen.

von Max M. (maxmicr)


Lesenswert?

Thomas Z. schrieb:
> Mehr als ein digitaler
> Bilderrahmen der Bilder aus dem SPI Flash auf ein Display bringt wird
> wohl nicht drin sein.

Muss ja auch nicht.

Ich habe vor ein Programmiergerät für einen anderen Microcontroller zu
bauen. Man kann dann einfach die kompilierte .hex-Datei von Windows /
Linux aus in den "USB-Stick" kopieren. Der CH551 streamt das dann in den
SPI-Flash und programmiert hinterher den anderen Microcontroller. Das
ermöglicht sogar eine Standalone-Funktionalität da der SPI-Flash
natürlich nicht flüchtig ist.

Soweit der Plan.

von Thomas Z. (usbman)


Lesenswert?

OK dafür reicht auch schon ein CH551. Ich hab für den  umgekehrten Fall
CH559 als Host für einen Memory Stick im besten Fall 4kB gebraucht.
(UDisk) Dein MSD Code sollte dicke in 8KByte passen dann hast du immer
noch 4kB für den Programmer.

Zu deiner Eingangsfrage wegen der Geschwindigkeit:
Das ist kein Problem du bekommst von Win via BulkOnly Protokoll immer
einen 512B Sektor. Da der Chip nur USB1.1 kann sind das dann 8 Bulk
Transfers a 64 Bytes die du auf das SPI Flash schiebst. Wenn die Daten
gespeichert sind, nimmst du einfach den NAK weg und der nächste
Bulktransfer wird von Win initiiert. Wenn du den CPU Takt auf 24 MHz
stellst kannst du einen SPI Takt bis 12 MHz verwenden.
Es ist vermutlich sinnvoll das SPI Flash mit dem Image z.B einer leeren
Diskette einmalig zu initialisieren. Nicht vorhandene Sektoren werden in
der FAT einfach als defekt markiert
Nachteil ist dann dass du dich mit FAT12 beschäftigen musst, aber da
gibt's ja genügend Beispiele. Der FAT Code ist halt etwas hässlicher.
LFN brauchst du vermutlich nicht 8.3 Filenamen werden reichen.

von Thomas Z. (usbman)


Lesenswert?

Die Suppe versalzen kann dir natürlich die Blockgröße des SPI Flashs. Je
die Blockgröße ist desto komplizierter wird es. Ein rudimentären
Flashfile System wirst du brauchen. Ich hab das vor Jahren mal mit einem
29F40 gemacht der eine 360k Diskette emulierte.

von Thomas Z. (usbman)


Lesenswert?

Ich habe mich mit der Portierung meines UDisk Codes nach IAR
beschäftigt. Das funktioniert soweit ich kann's bloss nicht abschließend
testen da ich nur die Demo habe. Die einzelnen Dateien kann ich aber
kompilieren.

Dann hab ich mir nochmal den MicroC Pro Compiler angeschaut. Das Ding
ist der Hammer die übersetzen doch tatsächlich unsigned short in einen
8Bit Typ also gleich wie unsigned char. So einen Mist hab ich noch nie
gesehen. Ich hab das dann mal auch für deren AVR Compiler nachgeschaut
dort ist es genauso.

Beitrag #6327110 wurde von einem Moderator gelöscht.
von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Habe nun auch etwas beizutragen.

Habe gestern eine Arduino USB HID interface Library fertiggestellt.

https://github.com/atc1441/CH_HID_Arduino

Damit ist es möglich den CH554, CH552 oder CH551 als USB Maus und
Tastatur zu verwenden und über einen beliebigen Arduino / Seriellen
Micro zu steuern.

Der CH55x code ist komplett in der Arduino IDE entwickelt und liegt bei
/ wird darüber geflasht.

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> Der CH55x code ist komplett in der Arduino IDE entwickelt und liegt bei
> / wird darüber geflasht.

feine Sache das Ganze. Mich stört etwas die libusb Geschichte. Damit
verliert man die Möglichkeit das WCH isptool zu benutzen.
Wenn ich dich richtig verstanden habe wird das ja nur für den Bootloader
benutzt. Wäre da nicht sinnvoller die WCH dll zu benutzen und einen
Wrapper für die Loader Funktionen zu schreiben? Die DLL Export
Funktionen sind ja mittlerweile bei WCH öffentlich verfügbar.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Das stört mich selber leider auch etwas und ist wirklich nur für den
Bootloader, habe viele andere variationen über direkten windows USB
zugriff usw. Leider ginz nichts ohne extra treiber.

Es ging dabei darum es komplett ohne closed source auszukommen.

Auch wenn es etwas aufwand ist kann man den treiber wieder
deinstallieren und WCHispTool nutzen.

von Thomas Z. (usbman)


Lesenswert?

Das stimmt schon insbesondere wenn das Teil auch mal unter Linux
verfügbar sein wird. USB bedeutet dass immer ein Treiber im System sein
muss.
Dieser kommt ja automatisch mit wenn man das WCHIsptool installiert wird
und wird mit der DLL in den Usermode gewrappt. Ist natürlich kein Open
Source da WCH keine Lizenzen in den Sourcen hat.
Erinnert mich an meine Experimente mit den Loadern. Ich hatte ja anfangs
auch mit custom Loadern und libusb gearbeitet damit die WCH vid/pid
unangetastet bleibt. Man verliert halt dabei nochmal 2kb Flash Speicher

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Wie ihr vermutlich gesehen habt, habe ich mich mit der Portierung von
udisc nach IAR beschäftigt. Das passt soweit und ich konnte diese Woche
den code mit einem lizensierten Compiler testweise übersetzen. Mehr dazu
wenn ich die binaries auch getestet habe.

Mir ist durch die Portierungen die Idee gekommen die CPU Headerfiles zu
vereinheitlichen, so dass der Compiler keine Rolle mehr spielt.

Ein unvollständiger und ungetestetes Beispiel im Anhang. Was denkt ihr?
Sinnvoll  oder eher weniger sinnvoll?

Dieses File würde ich dann für alle MCUs anlegen. Noch habe ich keine
sinnvolle Idee wie man IAR da unterbringen kann. Die Header würden dann
einfach ein compiler.h includieren welches die Compiler spez. marcos
baut.

Thomas

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ich hab jetzt den IAR Support für UDisk fertig gestellt. Das Header File
ist jetzt wie oben angedeutet umgestellt.
Am Source waren nur minimale Änderungen notwendig. In der Hauptsache war
das idata Variablen in Funktionen (Auto Variablen) IAR kann das nicht.

Da es dann zu Speichermangel auch bei SDCC kommt muss der Debug Target
dort dann mit --stack-auto übersetzt werden.
Des weiteren ist in Main eine Dummy Initialisierung der xdata Puffer
notwendig. Ohne diese wurden die Puffer immer rausgenommen und der
linker hat sie nicht mehr gefunden.

Keil und IAR sind im wesentlichen gleichwertig was die Code Größe
angeht. IAR in diesem Fall etwas schlechter, was vermutlich auf das
Lowlevel ASM Modul in Keil zurückzuführen ist.
Die Projekt Dateien sind extra gezipt um das Wurzelverzeichnis
übersichtlich zu halten. Die anderen in compiler.h aufgeführten
Übersetzer sind nicht geprüft.

von Thomas R. (r3tr0)


Lesenswert?

Aaron C. schrieb:
> Habe nun auch etwas beizutragen.
>
> Habe gestern eine Arduino USB HID interface Library fertiggestellt.
>
> https://github.com/atc1441/CH_HID_Arduino
>
> Damit ist es möglich den CH554, CH552 oder CH551 als USB Maus und
> Tastatur zu verwenden und über einen beliebigen Arduino / Seriellen
> Micro zu steuern.
>
> Der CH55x code ist komplett in der Arduino IDE entwickelt und liegt bei
> / wird darüber geflasht.

Das sieht ja schon einmal genial aus! Jetzt bin ich auch mal am
überlegen, ob ich mir ne kleine Platine bastel um als HID-Device den PC
zu steuern.

Nur bräuchte ich evtl kurz deine Hilfe. Wie werden denn in diesem Fall
die HID-Befehle zusammen gestellt?
In deiner CH_HID_Arduino.h hast du z.B. KEY_ESC als 0xB1 definiert.
Ich würde mir das Ganze noch einmal ein bisschen erweitern, damit ich
Volume Up und Volume Down damit versenden könnte. Hier habe ich jetzt
eine Tabelle gefunden mit den Scanncodes, jedoch stimmen diese nicht
wirklich mit deinen überein. Könntest du mir helfen, wo ich die
richtigen Codes dafür finde, damit ich mir das Ganze ein bisschen
erweitern könnte? :)

Grüße

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Moin,

die definition der Keys setzt sich aus dem HID Keyboard descriptor
zusammen, dieser ist im falle vom dem CH552 hier:
https://github.com/atc1441/CH_HID_Arduino/blob/master/examples/CH552_Interface/usb.c#L39

Man kann den descriptor hier parsen um ihn zu lesen:
https://eleccelerator.com/usbdescreqparser/

Dort wirst du sehen dass keine medien keys definiert sind.


Um medien key zu unterstützen benötigt man einen anderen descriptor,
auch must du den USB CFG descriptor dementsprechend anpassen. siehe
hier:
https://www.stefanjones.ca/blog/arduino-leonardo-remote-multimedia-keys/

Die Arduino seite von dieser library ist stark and die Leonardo library
angelehnt deswegen wirst du viel wiederfinden.

: Bearbeitet durch User
von HID Hilfe (Gast)


Lesenswert?

Hi,
ich habe gerade einen CH552 mit dem Blink Beispiel zum laufen gebracht.
Vielen Dank für die Arduino Integration!

Leider klappt das HID Beispiel aus der Library nicht, vielleicht hat
jemand einen Tipp für mich?
1
C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/bin/sdcc -c -V -mmcs51 --model-large --xram-size 0x0400 --xram-loc 0x0100 --code-size 0x3800 -DMCUch552 -DFREQ_SYS=24000000L -IC:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x\0.1.0\cores\ch55x -IC:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x\0.1.0\variants\standard -IC:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src -IC:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/include C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\CH_HID_Arduino.cpp -o C:\Users\Benutzer\AppData\Local\Temp\arduino_build_824754\preproc\ctags_target_for_gcc_minus_e.cpp
2
cpp gefunden
3
C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/bin/sdcc -c -V -mmcs51 --model-large --xram-size 0x0400 --xram-loc 0x0100 --code-size 0x3800 -DMCUch552 -DFREQ_SYS=24000000L -IC:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x\0.1.0\cores\ch55x -IC:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x\0.1.0\variants\standard -IC:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src -IC:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/include C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\CH_HID_Arduino.c
4
+ C:\Users\Benutzer\DOWNLO~1\ARDUIN~3.5_S\portable\packages\CH55XD~1\hardware\ch55x/0170E4~1.0/sdcc/bin\sdcpp.exe -nostdinc -Wall -std=c11 -D"MCUch552" -D"FREQ_SYS=24000000L" -I"C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x\0.1.0\cores\ch55x" -I"C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x\0.1.0\variants\standard" -I"C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src" -I"C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/include" -obj-ext=.rel -D__SDCC_CHAR_UNSIGNED -D__SDCC_MODEL_LARGE -D__SDCC_FLOAT_REENT -D__SDCC=4_0_2 -D__SDCC_VERSION_MAJOR=4 -D__SDCC_VERSION_MINOR=0 -D__SDCC_VERSION_PATCH=2 -DSDCC=402 -D__SDCC_REVISION=11616 -D__SDCC_mcs51 -D__STDC_NO_COMPLEX__=1 -D__STDC_NO_THREADS__=1 -D__STDC_NO_ATOMICS__=1 -D__STDC_NO_VLA__=1 -D__STDC_ISO_10646__=201409L -D__STDC_UTF_16__=1 -D__STDC_UTF_32__=1 -isystem "C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/bin\..\include\mcs51" -isystem "C:\Users\Benutzer\Downloads\arduino-1.8.5\portable\packages\CH55xDuino\hardware\ch55x/0.1.0/sdcc/bin\..\include"  "C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\CH_HID_Arduino.c"
5
6
sdcpp.exe: fatal error: when writing output to : Invalid argument
7
8
C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\/CH_HID_Arduino.h:32: error 1: Syntax error, declaration ignored at 'class'
9
10
C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\/CH_HID_Arduino.h:32: syntax error: token -> 'CH_HID_' ; column 13
11
12
C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\/CH_HID_Arduino.h:36: error 1: Syntax error, declaration ignored at 'Stream'
13
14
C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\/CH_HID_Arduino.h:37: error 1: Syntax error, declaration ignored at 'public'
15
16
C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino\src\/CH_HID_Arduino.h:43: syntax error: token -> '}' ; column 1
17
18
cp:: No such file or directory
19
Bibliothek CH_HID_Arduino in Version 1.0.0 im Ordner: C:\Users\Benutzer\Downloads\arduino-1.8.5\libraries\CH_HID_Arduino  wird verwendet
20
exit status 1
21
Fehler beim Kompilieren für das Board CH552.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Moin, das Example selber ist für den echten Arduino angedacht,

der code für den CH552 ist das Interface beispiel.

hoffe das ist verständlich

von HID Hilfe (Gast)


Lesenswert?

Danke für die Info, das konnte ich flashen :). Was genau macht
sendAckMSG? Einen Buchstaben per HID Keyboard senden?
Aktuell passiert nichts wenn ich auf die Touch Tasten drücke.
Danke

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

sendAckMSG sendet eine nachricht per Uart an den angeschlossenen Arduino

von HID Hilfe (Gast)


Lesenswert?

ok, besteht dann auch die Möglichkeit als Tastatur zu agieren oder ist
das aktuell nicht möglich ?

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Dafür wird in dem code der Arduino genutzt. Der CH552 ist als Maus und
Keyboard interface gedacht.

von HID Hilfe (Gast)


Lesenswert?

Also der Arduino sendet per UART die Buchstaben, die der CH552 dann per
USB "Tippen" soll?

von HID Hilfe (Gast)


Lesenswert?

Habe mal etwas mit dem Code gespielt, sollte das so funktionieren? Wenn
ich auf eine der Touch Tasten drücke soll "test" getippt werden.
1
#include "intTemp.h"
2
#include "time.h"
3
#include "usb.h"
4
#include "touchinput.h"
5
#include "uart.h"
6
#include "bootloader.h"
7
8
uint32_t last;
9
uint8_t HIDKey1[4];
10
#define LED_PIN1 7 // Pin7
11
SBIT(LED1, 0x90, LED_PIN1); // Port1
12
13
void setup()
14
{
15
  init_freq();
16
  init_usb();
17
  init_touch();
18
  init_millis();
19
  init_uart();
20
  EA  = 1;// Enable Interrupts
21
  delay(250);
22
  sendAckMSG('B');
23
}
24
25
void loop() {
26
   if ((millis() - last) > 40) {
27
    last = millis();
28
    LED1 = !LED1;
29
  }
30
 if ( Touch_IN != 0 )
31
  {
32
    if ( Touch_IN & CH2 )jump_to_bootloader();
33
    if ( Touch_IN & CH3 )sendAckMSG('t');
34
    Touch_IN = 0;
35
     HIDKey1[0] = 't';
36
     HIDKey1[1] = 'e';
37
     HIDKey1[2] = 's';
38
     HIDKey1[3] = 't';
39
     send_Keyboard_data_to_usb();
40
  }
41
42
  processUSB();
43
  processUart();
44
}

von Peter (Gast)



Lesenswert?

I have had success with ch55x

von 8051 Guy (Gast)


Lesenswert?

Foer those of you that like to play with Chinese 8051, A more complete
kid available take a look

http://www.sinowealth.com:8088/ftp//8051%20mcu/8bit%20flash%20mcu/ss450b_sh88f6161_6162/SH88F6161_6162%20V2.2.pdf

von Max M. (maxmicr)


Lesenswert?

Peter schrieb:
> I have had success with ch55x

What does it do?

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ich habe mich nochmal näher mit dem Config Bereich des CH552
beschäftigt. Ich hatte da ja letztes Jahr schon ein paar Experimente
gemacht. Im Anhang ein Programm um die Bits zu kontrollieren. Dabei ist
das Bit zum sperren des Bootloaders aus Sicherheitsgründen gesperrt. Das
Programm setzt momentan v1.1 Loader vorraus.

Ich habe einen Controller geopfert um das Verhalten der Bits zu testen.
Wie erwartet ist nach dem Löschen des Bits 14 kein Bootloader Start mehr
möglich ein manueller Aufruf funktioniert immer noch. Man kann danach
auch nicht mehr die Bits ändern weil im GLOBAL_CFG das Bit gelöscht ist.

Lt Datenblatt ist das Bit bBOOT_LOAD readonly tatsächlich kann ich das
Bit aber wieder setzen zumindest funktioniert das bei deaktivierten
Bootloader.

Das Verhalten ist ein Weg wie man einen v2.31 Loader tauschen kann.
Thomas

: Bearbeitet durch User
von Aaron C. (Firma: atcnetz.de) (atc1441)


Angehängte Dateien:

Lesenswert?

Schön zu sehen das noch bewegung drin ist :)


Es gibt einen neuen Bootloader V2.40

Geflasht wird dieser gleich der V2.31 werde ihn bei gelegenheit
auslesen, habe davon auch ein paar hier.


Leider werden auf Aliexpress CH552G varianten ohne vorgeflashten
bootloader verkauft.

Ich wurde angeschrieben weil der Chip nicht erkannt wurde an usb und ich
habe davon nun auch einen vorliegen.

Ich denke wenn man die ISP Programmierung reversed dann sollte man jeden
beliebigen Bootloader flashen können und das würde ich soweit als ziel
ansetzen.

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> Ich denke wenn man die ISP Programmierung reversed dann sollte man jeden
> beliebigen Bootloader flashen können und das würde ich soweit als ziel
> ansetzen.
Ja mit meinem Tool kann man ja Bit 15 manipulieren. Das wäre der erste
Schritt um ISP freizuschalten. Leider wird das Bit vom WCH Tool bei
jedem Flashen gelöscht.

WCH weigert sich ja konsequent zu ISP irgendwas zu veröffentlichen. Ich
kann mir übrigens nicht vorstellen dass die Teile ohne Loader geliefert
werden, vielmehr glaube ich dass der Loader einfach deaktiviert ist, was
im Ergebnis aber das gleiche ist wenn man kein Programm auf dem
Controller hat um den Bootloader manuell zu starten.

Zu v2.4 das ist vermutlich die Antwort auf eine Email von mir. Ich hatte
WCH letztes Jahr auf die Sicherheitslücken im Loader aufmerksam gemacht.
Wenn die das richtig gemacht haben funktioniert das bisherige Verfahren
wahrscheinlich nicht mehr.

Mir stellt sich nun die Frage ob es noch mehr readonly Bits gibt die
sich unter bestimmten Umständen doch beschreiben lassen. Ich denke da
speziell daran aus einem ch552 einen ch554 zu machen das Die ist ja
immer gleich.

Thomas

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

Ich hab jetzt noch ein paar Tests gemacht...
Bit bBOOT_LOAD ist tatsächlich readonly solange der Bootloader nicht
deaktiviert ist.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Habe nun auch einmal versucht den 2.40 zu dumpen und es hat nicht
funktioniert, schade! das machte produkte mit dem CH eigentlich sehr
interessant

Mit dem normalen dump tool/V2.30 Bootloader emulator sollte es ja
weiterhin kein problem sein den bootloader selber zu dumpen dann kann
man einmal vergleichen was genau geändert wurde

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> Habe nun auch einmal versucht den 2.40 zu dumpen und es hat nicht
> funktioniert, schade!

Das hatte ich so auch erwartet. Die haben dazugelernt. Wenn du meinen
Fake Loader nach 0x3000 installierst und den startest sollte alles wie
gehabt funktionieren. Alternativ halt ein Programm schreiben was den
Loader über die ser. Schnittstelle ausgibt.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Angehängte Dateien:

Lesenswert?

Anbei einmal den gedumpten V2.40 Bootloader

von Thomas Z. (usbman)


Lesenswert?

Zeit für eine kleine IDA Session. Der Dump ist gut die Versions Info hab
ich schon. Das Ding ist bis auf wenige Ausnahmen identisch zum 2.31 nur
etwas länger.

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> Leider werden auf Aliexpress CH552G varianten ohne vorgeflashten
> bootloader verkauft.

mir ist gerade noch was eingefallen. Beim V2.31 und wie ich gerade
gesehen habe beim V2.40 Loader kann die HW Aktivierung anstelle mit D+
auch mit P3.6 gemacht werden das ist lt WCHIsptool sogar der Default.
Das könnte das Problem mit den Chips von Ali sein.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Thomas Z. schrieb:
> Aaron C. schrieb:
>> Leider werden auf Aliexpress CH552G varianten ohne vorgeflashten
>> bootloader verkauft.
>
> mir ist gerade noch was eingefallen. Beim V2.31 und wie ich gerade
> gesehen habe beim V2.40 Loader kann die HW Aktivierung anstelle mit D+
> auch mit P3.6 gemacht werden das ist lt WCHIsptool sogar der Default.
> Das könnte das Problem mit den Chips von Ali sein.

Oh danke richtig. Das teste ich !


EDIT.... Mhhh P3.6 ist USB DP :D


aber teste den P1.5 zur sicherheit einmal

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

Mist verwechselt....

von Thomas Z. (usbman)


Lesenswert?

Ich hab mir jetzt den Code näher angesehen. Mir sind bis jetzt nur
wenige Änderungen aufgefallen. Die wichtigste Änderung ist dass beim
Verify nun nur noch Addresse < 0x3800 erlaubt sind. Dann gibt es eine
kleine Änderung im Startup Code und in Main fehlt der Timeout um den
Softreset zu starten.
Ansonsten ist alles gleich, selbst die Variablen Belegung hat sich nicht
geändert. Der Bug beim USB Setupcode ist immer noch drin.

von Thomas Z. (usbman)


Lesenswert?

Die Verify Funktion kann nicht mehr zum Auslesen benutzt werden da der
Bytewalk nicht mehr funktioniert.
Das Lowbyte der Addresse muss ein Vielfaches von 8 sein, was in der
Konzequenz bedeutet dass man für 8 Bytes 2^64 Kombinationen testen
müsste. Das ist praktisch nicht zu schaffen. Das haben die gut gemacht
ich sehe keinen Weg das zu knacken.

Das einzige was man ev noch finden kann sind leere Bereiche indem man
auf 0x00 oder 0xFF testet.

Ohne SPI Reader geht da nichts mehr. Als einziger Weg bleibt wohl nur
ein deaktivierten SPI readout Schutz.

Thomas

: Bearbeitet durch User
von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Ok schade,

denke die möglichkeit des freien flash suchen könnte man für ein dumper
ausnutzen da ist aber auch irgendwann schluss weil vor dem schreiben ja
eh ein erase gemacht werden muss.

von Thomas Z. (usbman)


Lesenswert?

Ich werde irgendwann nächte Woche den Loader hier einstellen. Momentan
taste ich mich ausgehend von V2.31 per bin Vergleich vor. Etwa die
Hälfte hab ich schon. Das hat den Vorteil dass so alle Änderungen schön
sichtbar werden. Ich werde die Stellen  im Source dann mit v2.4
kennzeichnen.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Hier nun der Sourcecode für die v2.40. Da ich den Code von der v2.31
abgeleitet habe sind alle bisherigen Kommentare drin geblieben. Als
Besonderheit kann man zwischen v2.31 und v2.40 umschalten. Wenn die
Startadresse auf 0x3800 steht ist der Code binärgleich zu den jeweiligen
Originalen von WCH.
Zum übersetzen ist Keil notwendig die freie Version reicht. Das Header
File mit den SFRs ist weiter oben zu finden.

von Thomas Z. (usbman)


Lesenswert?

Ich habe das neue Bit unglücklicherweise bFlashErr genannt. bVerifyErr
trifft es eher. Das Bit wird beim ersten Verify Error gesetzt und wird
nur vom Erase Kommando oder Neustart zurückgesetzt. Wenn das Bit gesetzt
ist schlagen nachfolgende Verify Versuche fehl.

Beim Erase werden jetzt 8 1k Blöcke zerstört vorher nur 4 Blöcke.
Insgesamt ist der Bootloader nun dicht.

Thomas

: Bearbeitet durch User
von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Danke fürs reinschauen.

Ist aufjedenfall ziemlich interessant zu sehen das solch eine
rückmeldung etwas bewirkt auch bis nach china :)

von Thomas Z. (usbman)


Lesenswert?

Ich werde, wenn ich Zeit finde, basierend auf Bit 14 im Configspace
vielleicht probieren ein universelles win Programm zu schreiben, um
einen beliebigen Bootloader auf den Chips zu installieren.
Ich hab mir jetzt erst mal einen Fakeloader gebastelt um mit der V2.4
etwas zu spielen.
Hat das mit dem Alichip funktioniert?

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Der alichip ist leider weiterhin nicht ansprechbar und zeigt keine
reaktion über usb, das Die ist verglichen und der Oszillator läuft auch
also muss er tatsächlich blank sein.

Selbst wenn ein Programm geflasht wäre welches den Bootloader am Start
verhindert müsste man ihn trotzdem in den Bootloader bekommen per Dplus
pin.

Jedoch sollte dann SPI ja noch aktiviert sein vielleicht kann man damit
testen per SPI zu kommunizieren wenn es bei den anderen gesperrt ist

von Thomas Z. (usbman)


Lesenswert?

Dann hätte ich noch die Idee mal den Reset Pin auf Low zu legen. Du
erinnerst dich an mein Problem mit dem ch559 als ich nach dem ersten
Flashen nicht mehr an den Chip gekommen bin? Beim Ch552 kann man ja auch
den ext Reset aktivieren.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Das versuche ich noch einmal, danke.

Der reset beim ch552 ist bissher standart mässig aktiviert also sobald
high läuft er nicht mehr und floating / low gleich running. Hatte damit
gerade erst für den HID zu Arduino code mit zutun teste es aber wie
gesagt dennoch.

Auch besagt ja die spi anleitung das wenn reset high ist SPI slave aktiv
ist soweit ich es verstanden hatte hat nichts mit dem testen zutun aber
ist für später auf jeden Fall interessant

von Thomas Z. (usbman)


Lesenswert?

Nun mir ist klar dass der ch559 was die Ports angeht etwas anders tickt.
Floading ist bei einem default Port normalerweise eine 1. Vielleicht
kannst du das Teil auch seriell dazu überreden in den Bootloader zu
springen das hat mir damals beim ch559 den Arsch gerettet.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Leider hatte ich weiterhin keinen erfolg, auch über seriell nicht.

Mit einem normalen chip funktioniert seriell aber mit dem Ali chip
weiterhin leider nicht.

von 8051 Guy (Gast)


Lesenswert?

Did you evaluate the possibility of the ali chip is a total fake ?

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

8051 Guy schrieb im Beitrag #6391339:
> Did you evaluate the possibility of the ali chip is a total fake ?

Yes its genuine. Compared the die with the real one

von Thomas Z. (usbman)


Lesenswert?

Ich wollte eigentlich das Testprogramm zum manipulieren der Configbits
auf die v2.31 erweiterten, damit es mit allen Loadern klar kommt. V2.31
und v2.40 verhalten sich da ja identisch. Dazu hab ich mir das
Schreibkommado 0xa8 noch Mal näher angeschaut.
Fazit es geht nicht, bit15 wir immer gelöscht bit14 immer gesetzt egal
was man dem Kommando an Parameter mitgibt.

Damit fällt dies Option auch weg. Für Tests mit der SPI Schnittstelle
bleibt also nur der V1.1 Loader übrig.

: Bearbeitet durch User
von ben utzer (Gast)


Lesenswert?

Hallo,

meine CH559 Applikation ist im Grunde genommen fertig, nun möchte ich
gerne einen Bootloader schreiben, welcher das Update von einem USB Stick
ließt.

An sich nichts abwegiges, sowohl für das File Lesen, als auch für Flash
schreiben gibt es Code Beispiele, neurdings auch ins Englische
übersetzt:
https://github.com/bootrino/ch559samplestranslated

Beim Versuch das "CH559 U disk host file system interface" einzubinden
stoße ich jedoch auf folgendes Problem: Ein Teil der Funktionalität wird
nur als .LIB bereitgestellt. Ich compiliere mit SDCC und habe nun den
Verdacht, dass die lib nicht mit SDCC kompatibel ist. Hat da jemand
Erfahrungen oder kennt sich besser mit Keil und SDCC aus?

Klar zur Not schreibe ich das alles selber mit FatFS, möchte aber nur
ungern das Rad neu erfinden hier.

vielen Dank

von Thomas Z. (usbman)


Lesenswert?

Schau dir meinen UDisk Code weiter oben an. Der compiliert auch mit
SDCC. Mit einem Sprung nach 0xD800 schaltet er den 1. Usbport in den
Hostmode und holt ein ev vorhandenes vordefinierten File vom Stick und
flasht es auf den Controller.

von ben utzer (Gast)


Lesenswert?

oh großartig! Hatte zwar den thread durchsucht, aber das wohl leider
nicht gefunden. danke

von Thomas Z. (usbman)


Lesenswert?

udisk-2.zip ist die Variante die auch Support für SDCC hat. Ansonsten
gibt bei WCH auch einen Download der alle Beispiele enthält. Dort ist
auch die UDisk Lib im Source enthalten, allerdings nur für Keil und
nicht besonders effektiv.
Mein Code ist vom WCH Beispiel abgeleitet.

von ben utzer (Gast)


Lesenswert?

Hi Thomas,

zunächst mal vielen Dank für den uboot code, konnte ihn ohne Probleme
compilieren. Mir ist klar, dass nicht alle USB-Sticks funktionieren
(steht ja auch in der readme), war dann aber doch überrascht, dass von
den 4 die ich hier habe leider keiner läuft. Bei 3 Stück war die
Configurator Länge > 32 Byte, bei einem erhalte ich die Meldung "reading
bootrecord failed".

Wenn ich den length check testweise raus nehme scheint alles zu laufen,
es kann aber kein file gefunden werden.

Besteht irgendeine Chance durch besseres Parsen des Configuration
Descriptor mehr Kompatibilität zu erreichen, oder sind das einfach alles
die falschen Sticks? Beispiel Configuration Descriptor. Hier gibt es
noch einen zusätzlichen Interrupt Endpoint. (7 bytes mehr)
Nach auskommentieren des length checks bekomme ich dann allerdings einen
"Open failed" error mit 0x42. Rootcluster und PartDataStart sind 0
Danke!
1
descriptors[0] = "Configuration Descriptor"
2
bLength = 9
3
bDescriptorType = USB_CONFIGURATION_DESCRIPTOR_TYPE (2)
4
wTotalLength = 39
5
bNumInterfaces = 1
6
bConfigurationValue = 1
7
iConfiguration = 0
8
Reserved = 0
9
SupportsRemoteWakeup = 0
10
SelfPowered = 0
11
PoweredByBus = 1
12
MaxPower = 0x31 -> 98 mA
13
14
descriptors[1] = "Interface Descriptor"
15
bLength = 9
16
bDescriptorType = USB_INTERFACE_DESCRIPTOR_TYPE (4)
17
bInterfaceNumber = 0
18
bAlternateSetting = 0
19
bNumEndpoints = 3
20
bInterfaceClass = UsbMassStorage (8)
21
bInterfaceSubClass = 6
22
bInterfaceProtocol = 80
23
iInterface = 0
24
25
descriptors[2] = "Endpoint Descriptor"
26
bLength = 7
27
bDescriptorType = USB_ENDPOINT_DESCRIPTOR_TYPE (5)
28
bEndpointAddress = 1
29
Reserved = 0
30
Direction = Output
31
type = Bulk (2)
32
reserved = 0
33
wMaxPacketSize = 512
34
bInterval = 1
35
36
descriptors[3] = "Endpoint Descriptor"
37
bLength = 7
38
bDescriptorType = USB_ENDPOINT_DESCRIPTOR_TYPE (5)
39
bEndpointAddress = 2
40
Reserved = 0
41
Direction = Input
42
type = Bulk (2)
43
reserved = 0
44
wMaxPacketSize = 512
45
bInterval = 1
46
47
descriptors[4] = "Endpoint Descriptor"
48
bLength = 7
49
bDescriptorType = USB_ENDPOINT_DESCRIPTOR_TYPE (5)
50
bEndpointAddress = 3
51
Reserved = 0
52
Direction = Input
53
type = Interrupt (3)
54
reserved = 0
55
wMaxPacketSize = 64
56
bInterval = 8

von Thomas Z. (usbman)


Lesenswert?

Welche Größen haben deine Sticks? Ich hab hier mit einem alten 1Gb und
einem 16Gb Stick getestet.
Sind die Sticks wirklich Fat32 formatiert?
Ich muss mal nachschauen für was der  Interrupt EP benutzt wird das
schaut nicht nach Bulk only aus.
Ansonsten sollte es kein Problem darstellen die Länge erst mal zu
ignorieren.
Ich nehme an du testest mit dem Debug Release.
Dir ist klar dass der Filename immer upper Case sein muss und ev mit
space aufgefüllt werden muss?

Noch ein Hinweis benutze keine USB3sticks. Der ch559 ist USB fullspeed
only. Ich hab noch nie probiert ob 3.0 Stick korrekt die 1.1 Modi
beherrscht Bulk ist dort ja nur 64 Bytes. Du kannst dir ja mal die
bulksize der EPs per Debug Print ausgeben lassen.
Ich meine mich auch daran zu erinnern, dass im Original ein Test auf <
32 GB drin war.... Ich hatte den chin. Kommentar auch übersetzt nicht so
richtig verstanden.

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

OK ich hab das gerade mal nachgelesen. MSC mit Interrupt EP sprechen das
UFI Protokoll. Das beherrscht UDisk nicht dazu sind umfangreichere
Änderungen am Protokoll notwendig. UDisk kann nur Bulk only
Protokollcode 0x50. Tendenziell solltest du erst Mal mit einem alten
Stick testen.

von ben utzer (Gast)


Lesenswert?

Was mich eben stutzig macht ist, dass der Stick sich sehr wohl als
bInterfaceClass = UsbMassStorage (8)
bInterfaceSubClass = 6
bInterfaceProtocol = 80
Meldet. Also ganz klar bulk -only
UFI wäre wenn ich das richtig verstehe SubClass 4
Das ist ein recht alter 4GB Stick,
Ich probiere es weiter auch mit anderen Sticks, danke erstmal :)

von Thomas Z. (usbman)


Lesenswert?

Bulk only Transport ist bInterfaceProtocoll=0x50. Das ist auch das was
meine Sticks reporten.(usbmassbulk_10.pdf)  Kannst du mal die komplette
Ausgabe von UsbDevView hier einstellen?

Ich muss allerdings gestehen, dass ich vorwiegend mit dem Keil getestet
habe. Es ist nicht auszuschließen dass im SDCC Code noch ein Bug steckt.
Versuch dich mal im Debug Release mit zusätzlichen printf Ausgaben
ranzutasten. Ich würde beispielsweise mal die bulksize der beiden
Bulkeps ausgeben die müssen bei fullspeed auf 64 stehen. Zusätzlich
kannst du mal ausgeben ob die Zuordnung für in und out korrekt
abgebildet wird.

von ben utzer (Gast)


Lesenswert?

Puh! Ok.
Aaaalso, nach einigen Stunden Specs lesen und USB transfers mitschneiden
habe ich nun heraus gefunden:

1.
Zumindest Windows Disk Management und auch Rufus legen einfach keinen
MBR an, wenn es auf dem Stick nur eine Partition gibt. Bei nur einer
Partition, liegt das Dateisystem einfach an Adresse 0.
Nur bei 2 oder mehr Partitionen (oder wenn bootbar) wird ein MBR
angelegt.

Das sollte sich durch einen zusätzlichen Check:
1
if( (TxBuffer[0]==0xEB) &&  // JMP
2
       (TxBuffer[1]==0x58) &&  // Marker FAT32
3
       (TxBuffer[2]==0x90))    // JMP offset

recht gut herausfinden lassen.

2. Manche Sticks geben sich als "Bulk only Transport"
1
bInterfaceClass = UsbMassStorage (8)
2
bInterfaceSubClass = 6
3
bInterfaceProtocol = 0x50
aus, haben aber noch zusätzliche Endpoints. Ich habe Sticks gesehen, die
noch einen zusätzlichen Interrupt Endpoint haben z.B. Die sollten aber
trotzdem kompatibel sein, man muss nur die Endpoints korrekt parsen

Ich werde mal morgen Code schreiben und berichten.

von Thomas Z. (usbman)


Lesenswert?

ben utzer schrieb:
> Nur bei 2 oder mehr Partitionen (oder wenn bootbar) wird ein MBR
> angelegt.

Das passt meine Sticks sind alle bootbar entweder ein Dos oder div
Linuxe. Auf die Idee, dass der MBR fehlen könnte, bin ich nicht
gekommen. Das muss abgefangen werden. Den Jmp offset sollte man ev gar
nicht auswerten. Die Fat32 Erkennung ist sicher noch ausbaufähig.

von S. R. (svenska)


Lesenswert?

Thomas Z. schrieb:
> Auf die Idee, dass der MBR fehlen könnte, bin ich nicht gekommen.

Die Dinger nennen sich "Superfloppy". :-)

Ein besserer FAT-Check sieht so aus:
1
if( (TxBuffer[0] == 0xE9) ||
2
    (TxBuffer[0] == 0x69) ||
3
    ((TxBuffer[0] == 0xEB) && (TxBuffer[2] == 0x90)) ) {
4
        // ist FAT
5
}

von ben utzer (Gast)


Lesenswert?

Kleines Update:

Hatte mit dem Bootloader von Thomas angefangen, aber nun mittlerweile so
viel modifiziert, dass kaum mehr was vom Originalcode übrig ist. Werde
den Code posten, wenn fertig.

Das ganze läuft dann über Petit FatFS und ist kompatibel mit FAT12, 16
und 32. Unterstützt sowohl Sticks, mit als auch ohne MBR.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ich hab mir am WE das ch559evt.zip näher angeschaut. Dort gibts im PUB
Ordner
einen Schaltpan der die Beschaltung zum ext SPI Program Interface
zeigt.Meine Vermutung ist nun, dass RST aktiv sein muss damit man den
Prog Mode erreichen kann.
Zusätzlich gibts eine OffLine Burner software bestehend aus exe und
dll.Ich habe dann mal einfach mit dem PE explorer in die recoursen der
exe geschaut.
Gefunden hab ich ein chin. Dialog und ein binary blob. Das binary könnte
die FW für einen CH559 sein. Ich muss mal schauen wie ich das aus den
Recourcen exportiert bekomme. Vieleicht kann man damit die ext
Programmierung aktivieren.

Kennt jemand von euch eine Software die Unicode strings in Recourcen
korrekt anzeigt? Der PE explorer zeigt nur ????? an. Für eine
Übersetzung nicht hilfreich.
Deshalb auch nur als png exportiert dort wird der Text korrekt angezeigt

Thomas

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Das sieht ja ziemlich vielversprechend aus die Datei scheint ja eine
komplette ÍÑ»úÉÕ¼Æ÷ʹÓÃ˵Ã÷.pdf Anleitung zu sein

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

so ich hab das blob exportieren können. Es ist tatsächlich eine CH559
FW.
Die FW ist ca 32k gross und leider im large mode übersetzt. Das macht
die Sache ziemlich unübersichtlich. Das wird etwas dauern bis das
vernüftig formatiert ist. Das gute ist es gibt jede Menge debug strings.

Thomas

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Denkst du es ist die Mini SPI firmware ?

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> Denkst du es ist die Mini SPI firmware ?
keine Ahnung ich hab allerdings die Hoffnung dass die FW für beide
Offline Flasher ist und dass da irgend was drin ist für den ext SPI
mode.

Noch ist es allerdings viel zu früh da eine Aussage zu treffen. IDA hat
jedenfalls jede Menge libbcode aus der c51L.lib identifiziert. Leider
gibts keineSchaltpläne der beiden Offline Flasher

Thomas

von nigg (Gast)


Lesenswert?

Peter D. schrieb:
> oder
> Wickenhäuser

Hehe, dass der überhaupt bekannt wurde mit der grottigen IDE... Aber
genau das macht's aus und irgendwo hab ich auch noch nen Schuhkarton
voll mit Boards von denen. C535 oder so ähnlich mit riesigen
Wannensteckern. Mehr Adaptergebastel als sonstwas...

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

@Thomas Z.
Wo wir gerade bei 8051 RE sind, hast du dich zufällig schonmal mit dem
CC1110 beschäftigt?

Bin da bei einer firmware von preisschildern auf der suche nach dem RF
teil also welche frequenz sie nutzen und welches protokoll genutzt wird.
Bin recht weit aber habe problem mit ghidra die richtigen Parameter für
eine function rauszufinden auch weil die frequenzen über ein array
geladen werden

Sorry für OT

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> @Thomas Z.
> Wo wir gerade bei 8051 RE sind, hast du dich zufällig schonmal mit dem
> CC1110 beschäftigt?
nein denn kenn ich nur vom hörensagen.
Kennst du den Compiler? Das sollte anhandvon finger prints relativ
einfach rauszufinden sein.

ghidra kenn ich garnicht ich mach alles mit IDA

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Der compiler müsste IAR sein.
Leider gibt es das SDK nicht offen und nur einfache nicht original SDK
beispiele sonst könnte man gut den code vergleichen.

Mit ida habe ich es auch probiert aber ghidra ist dort angenehmer wegen
der pseudocode darstellung, auch wenn es bei 8051 echte probleme hat

von Thomas Z. (usbman)


Lesenswert?

Aaron C. schrieb:
> Der compiler müsste IAR sein.
also little endian. Gibt's für ghidra sowas wie die Erkennung von Lib
Funktionen?

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

kleines Update..
ich hab die Recourcen des Dialogs nun mit hilfe des Recource Hackers
überarbeitet noch sind die Strings zu lang (chin Strings sind halt
kürzer)

Mir ist aufgefallen, dass so ziemlich alle Controls des WCHISPTools
vorhanden sind nur halt auf unsichtbar geschaltet

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Cool, das sieht ja weiterhin sehr vielversprechend aus.

von Thomas Z. (usbman)


Lesenswert?

Ich bin inzwischen ein Stück weiter, glaube allerdings nicht dass dies
zum Ziel führt, den ext SPI zu entschlüsseln.

Was ich bisher gefunden habe:
1. Es gibt 2 Interrupt Funktionen USB und Timer2
2. SPI0 geht sehr wahrscheinlich auf das SPI Flash
3. Eine soft serial ist vermutlich eine I2C für die 7Seg
4. P4.0 und P4.1 sind die beiden LEDs / Statusleitungen
5. USB wird sowohl als Device oder Host betrieben
6. Es ist eine Art udisk für das Spi Flash implementiert.
7. printf geht auf Uart0 wegen der original putchar Funk.
8. P0 ist vermutlich das machine Control Interface

Ich kann den Code inzwischen bitgleich zum Original übersetzen,
allerdings sind noch viel zuviele magic numbers im Code.
Als nächstes werde ich wohl die Keil libs in include files auslagern und
ein paar Makros schreiben um die Quellen einzudampfen.

von Thomas Z. (usbman)


Lesenswert?

Ein Zwischenstand:
Ich habe die wesentlichen Funktionen inzwischen identifiziert.
Nach wie vor hab ich keine Hinweise zu einem ev ext SPI Interface
gefunden.
Ich bin mit der Speicher und Variablen Belegung fast durch. Es gibt etwa
10 Code Referenzen die außerhalb des Codes liegen. Noch hab ich keine
Idee was dort liegen muss, es wird aber von der Firmware nur lesend
darauf zugegriffen. Ev sind das config Optionen.

Firmware Bugs habe ich auch schon gefunden und ein memset mit der Länge
null, oder ein Code Pointer der auf den Bootloader zeigt, aber im
Typbyte die Kennung für idata hat.

von Thomas Z. (usbman)


Lesenswert?

Ich hab über die Feiertage etwas weiter gemacht...
In der Firmare ist keinerlei Code drin um den ext SPI programmer zu
aktivieren :-(

Der große Offline Flasher ist einfach ein GangProgrammer der 8 Devices
über USB Flashen kann. Er verwendet einen CH543 als Led Treiber und zur
Tastenabfrage (I2C). Der 2. Baustein dürfte ein CH544 sein der als Hub
für die Ports fungiert. Ev stellt der auch den Port für den Memory Stick
bereit der die Statistik Daten speichert. Zusätzlich kann der große
Flasher auch über ein Adapter Chips im Yamaichi Sockel flashen.

Die Firmare selbst kann beide Flasher bedienen. Der MiniOffline Flasher
ist eine abgemagerte Version, dort wird ein Chip seriell programmiert.
Die Betriebsart wird mit P0.0 und P0.1 beim Mini eingestellt (4 Modes).
Beim großen Flasher über einen DIP Schalter an P1.0 .. P1.2 (8 Modes).

Insgesamt nicht das was ich mir vorgestellt hatte. Mehr lässt sich ohne
Schaltpläne nur schwer ermitteln.
Vielleicht frickle ich irgendwann mal ISD51 ans Ende der Firmware, damit
man man in uVision auf der HW steppen kann.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Seit einiger Zeit gibt es 2 neue Controller von WCH. CH556 und CH557.
Der CH556 ist der kleine Bruder mit 2 Fach Usbhub und ohne RGB Led
Interface

Gemeinsam ist den Chips:
 - 64k Flash
 - 8k  XRam
 - 2 x Uart
 - 2 x SPI
 - 1 x I2C Master
 - 1 x I2C Slave
 - 1 x Usb Device
 - 1 x Usb Host

Die Dinger sind im 48Pin Gehäuse pinkompatibel zum CH558/CH559.
Das Flash Interface wurde wesentlich modifiziert. Die Blocksize ist nun
64 und lustigerweise werden beim Löschen die Bits auf 0 gesetzt. Ist
also wohl eher ein EEPROM. Auch lustig: ein sfr was den Akku reversed
ausgibt.

Einige sfrs sind wieder im xdata implementiert. Von WCH gibt es noch
keinen Beispiel Code bis auf ein paar Usb Fragmente, die Header sind
weitgehend unbrauchbar.
Da ich sowieso ein ch55x.h plane habe ich die header mal überarbeitet.
Ich hab meine Version mal angehängt.

Thomas

: Bearbeitet durch User
von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Mich hat das Endpoint Handling der CH5xx schon die ganze Zeit gestört,
weshalb ich schon früh mit ein paar Makros gespielt habe. Allerdings hat
mir das alles nicht so recht gefallen, bzw in einigen Fällen auch nicht
richtig funktioniert, weshalb ich das bisher nicht benutzt habe.
Nun habe in einem neuen Projekt die Dinger mal ausprobiert und getestet.
Die Macros sind in einem eigenen Header File untergebracht und sollten
bei allen CH5xx Chips funktionieren.

Einen Hinweis zum USB core hab ich noch:
Bei meinem aktuellen Projekt habe eine ganze Weile nach einem Fehler
beim USB Handling gesucht. Ursache war schlussendich eine falsche
Reihenfolge bei der USB Initialisierung.
Es muss zuerst USB_CTRL bzw UDEV_CTRL initialsiert werden, ansonsten
wird zumindest UEP2_3_MOD nicht korrekt gesetzt. Dazu ist leider nichts
in den Docs zu finden. Gemerkt hab ich das auf einem CH559 dürfte aber
ev auch die anderen Chips der Serie betreffen.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Danke dir für Das Update.

 Kann leider nicht viel meinerseits dazu beitragen derzeit aber finde es
gut dass du immer noch dabei bist.

von Thomas Z. (usbman)


Lesenswert?

hab gerade gesehen das mein Header File einen Fehler hat: (T und R
vertauscht)
So ist es richtig:
1
#define STALL_IN(ep)  (UEP ##ep ##_CTRL |= UEP_T_RES_STALL)
2
#define STALL_OUT(ep) (UEP ##ep ##_CTRL |= UEP_R_RES_STALL)

von Andreas M. (amesser)


Lesenswert?

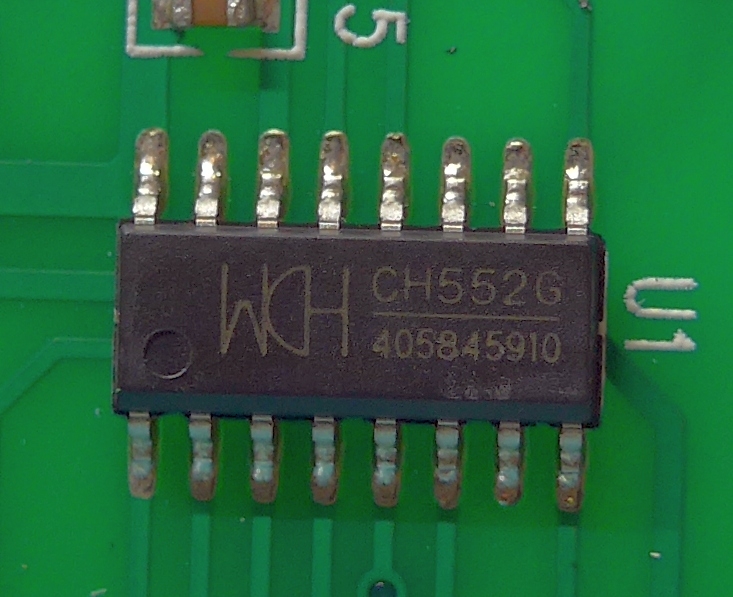

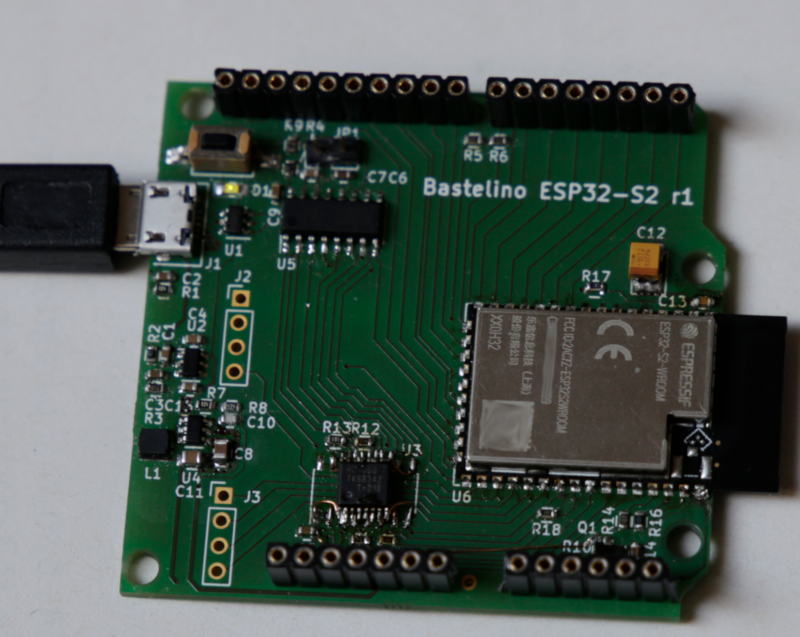

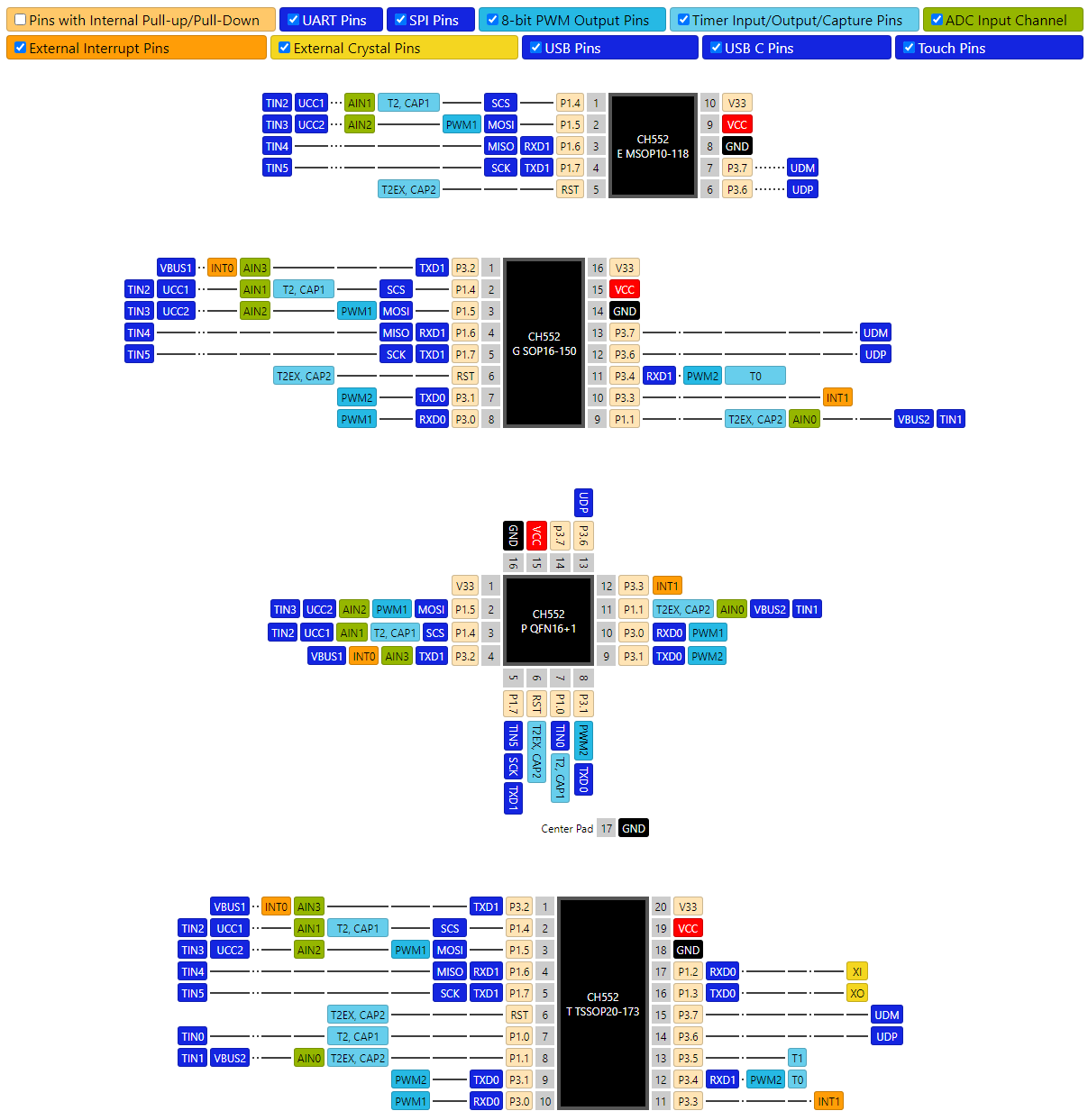

Ich überlege gerade den CH552 als UART/JTAG Bridge für einen ESP32-S2 zu
verwenden. Bevor ich in China bestelle, wenn jemand noch ein paar /5-10)
Exemplare hat, die er gerne los werde möchte, würde ich nehmen wollen.
Danke....

von Thomas Z. (usbman)


Lesenswert?

Es gibt mittlerweile auch ein Shop in DE der die CH552 in beiden
Gehäusen preiswert anbietet.

https://www.shotech.de/de/schaltkreise/mikrocontroller/mikrocontroller-8bit/

von Thomas Z. (usbman)


Lesenswert?

Ich habe mal ein Compound Device bestehend aus MSD und VCP gebaut,
zusätzlich würde noch ein 2. VCP oder ein HID Interface gehen.

Beim VCP hab ich auch den IAD Descriptor mit eingebaut ohne IAD
funktioniert das zumindest in Verbindung mit dem MSD nicht (mehr). Die
Idee ist ein Device zu bauen was ohne Treiber Installation direkt
verwendet werden kann, weshalb ich ausschlieslich auf CLASS Interfaces
setze.
Enum funktioniert und der Gerätemanager zeigt sowohl Comport als auch
Memory Device an.

Zusätzlich habe angefangen  die USB Kompatibilität mit dem USB Command
Verifyer Tool von der usb.org zu überprüfen. Das Tool ist zwar etwas
wackelig, zeigt aber, dass keines der WCH samples ohne Errors
durchläuft. Ich teste unter W10 und im Moment auf einem CH559. Der code
sollte aber problemlos auf einem CH552 laufen.
1
const uint8_t code ConfigDesc[98] =
2
{
3
   sizeof(ConfigurationDescriptor),
4
   USB_CONFIGURATION_DESCRIPTOR,
5
   sizeof(ConfigDesc),0,
6
   3,                      // 3 interfaces
7
   1,                      // one config
8
   USB_STRING_UNDEFINED,
9
   0x80,                   // buspwerd
10
   100/2,                  // 100mA max
11

12
   // MSD Class
13
   sizeof(InterfaceDescriptor),
14
   USB_INTERFACE_DESCRIPTOR,
15
   MSD_INTERFACE,
16
   0,
17
   2,                      // 2 Endpoints
18
   USB_CLASS_MSD,
19
   MSD_SUBCLASS_SCSI,
20
   MSD_PROTO_BULKONLY,
21
   USB_STRING_UNDEFINED,
22
23
   sizeof(EndpointDescriptor),
24
   USB_ENDPOINT_DESCRIPTOR,
25
   0x2,
26
   EP_BULK,
27
   0x40,0x00,
28
   0,
29
30
   sizeof(EndpointDescriptor),
31
   USB_ENDPOINT_DESCRIPTOR,
32
   0x82,
33
   EP_BULK,
34
   0x40,0x00,
35
   0,
36
37
// IAD
38
   0x08,
39
   0x0B,
40
   VCP_CONTROL,                // first interface = 1
41
   2,                          // 2 interfaces
42
   USB_CLASS_CDC,
43
   CDC_SUBCLASS_ABSTRACT,
44
   CDC_PROTOCOL_V250,
45
   USB_STRING_UNDEFINED,
46
47
// cdc class
48
   sizeof(InterfaceDescriptor),
49
   USB_INTERFACE_DESCRIPTOR,
50
   VCP_CONTROL,                // interface No 1
51
   0,                          // alternate setting
52
   1,                          // 1 extra endpoint
53
   USB_CLASS_CDC,              // class
54
   CDC_SUBCLASS_ABSTRACT,      // subclass
55
   CDC_PROTOCOL_V250,          // protokol
56
   USB_STRING_UNDEFINED,
57
58
   5,
59
   CDC_CS_INTERFACE,
60
   CDC_SUB_HEADER,             // identifier header
61
   BCD_CDC & 0xFF,BCD_CDC >> 8,//
62
63
   5,
64
   CDC_CS_INTERFACE,
65
   CDC_SUB_CALL_FUNCTION,      // identifier Call Management
66
   0x00,0x00,
67
68
   4,CDC_CS_INTERFACE,
69
   CDC_SUB_ABSTRACT_CTRL,      // identifier Abstract
70
   0x02,                       // cababilities
71
72
   5,
73
   CDC_CS_INTERFACE,
74
   CDC_SUB_UNION_FUNCTIONAL,   // identifier Functional
75
   VCP_CONTROL,                // interface 1 ctrl
76
   VCP_DATA,                   // interface 2 Data
77
78
   sizeof(EndpointDescriptor),
79
   USB_ENDPOINT_DESCRIPTOR,
80
   0x81,                       // ep1 in
81
   EP_INTERRUPT,               // interrupt
82
   8,0,
83
   0xFF,                       // interval
84
85
   //interface2 data interface
86
   sizeof(InterfaceDescriptor),
87
   USB_INTERFACE_DESCRIPTOR,
88
   VCP_DATA,                   // interface No 2
89
   0,                          // alternate setting
90
   2,                          // 2 extra endpoint
91
   CDC_CLASS_DATA,
92
   USB_SUBCLASS_UNDEFINED,
93
   USB_PROTOCOL_UNDEFINED,
94
   USB_STRING_UNDEFINED,
95
96
   sizeof(EndpointDescriptor),
97
   USB_ENDPOINT_DESCRIPTOR,
98
   0x03,                       // ep3 out
99
   EP_BULK,                    // bulk
100
   0x40,0x00,
101
   0x00,                       // interval
102
103
   sizeof(EndpointDescriptor),
104
   USB_ENDPOINT_DESCRIPTOR,
105
   0x83,                       // ep3 In
106
   EP_BULK,                    // bulk
107
   0x40,0x00,
108
   0x00
109
};

von Andreas M. (amesser)


Lesenswert?

Heute habe ich den WCH552G auf meine Board aufgelötet und nach kleinen
Startschwierigkeiten das CDC Beispiel auf UART0 angepasst zum Laufen
bekommen. Sehr schön!

Mir ist jetzt aufgefallen, dass allerdings der Reset nicht funktioniert.
Wenn ich, durch einen Drucktaster auf der RST Leitung einen High-Pegel
anlege, dann passiert irgendwie nichts. Meine Led bleibt an und das
Gerät verschwindet auch nicht vom USB Bus. Muss ich da noch irgendwas
anprogrammieren?

von Thomas Z. (usbman)


Lesenswert?

Andreas M. schrieb:
> Muss ich da noch irgendwas anprogrammieren?

Ja du musst den Reset Pin im WchIspTool beim Flashen aktivieren. Es gibt
dafür eine Optionshaken

von Andreas M. (amesser)


Angehängte Dateien:

Lesenswert?

Thomas Z. schrieb:
> Ja du musst den Reset Pin im WchIspTool beim Flashen aktivieren. Es gibt
> dafür eine Optionshaken

Danke, dann muss ich wohl mal eines der freien Tools so anpassen, dass
das geht, habe kein Windows :-)

Nachdem ich dann über ein paar Eigenheiten des SDCC (2-dim array)
gestolpert bin und auch an einigen anderen Stellen zu kämpfen hatte,
habe ich erst mal einen guten Zwischenstand bei meinem Projekt erreicht.

Auf dem WCH552 laufen jetzt parallel ein 115.2kBaud USB-To-Serial mit
Double Buffering zum Programmieren des ESP32-S2 und eine JTag Emulation
des espjtag Interfaces von Espressif. Letzteres hat wohl irgendwo noch
ein Problem, der openocd findet zwar die CPU und kann auch Register
auslesen aber im GDB klappt das setzen von Breakpoints und das Steppen
noch nicht. Irgendwann bleibt dann auch die USB Kommunikation mit dem
openocd stehen.

Um das näher zu untersuchen muss ich mir mal was überlegen, eventuell
einen USB Control Transfer mit dem ich mir die Variablen aus dem WCH
ziehen kann. Der espjtag treiber im openocd hat leider ein paar
Schwachstellen wo er sich beim kleinsten unerwarten Verhalten am USB in
eine Endlosschleife legt. Irgendwo wird wohl in meinem Programm was
nicht passen, eventuell habe ich auch noch einen Dead-Lock im Ablauf.
8051 und auch der SDCC ist für mich Neuland, man kann ja leider nicht
einfach rein debuggen
(https://github.com/espressif/openocd-esp32/blob/master/src/jtag/drivers/esp_usb_jtag.c)

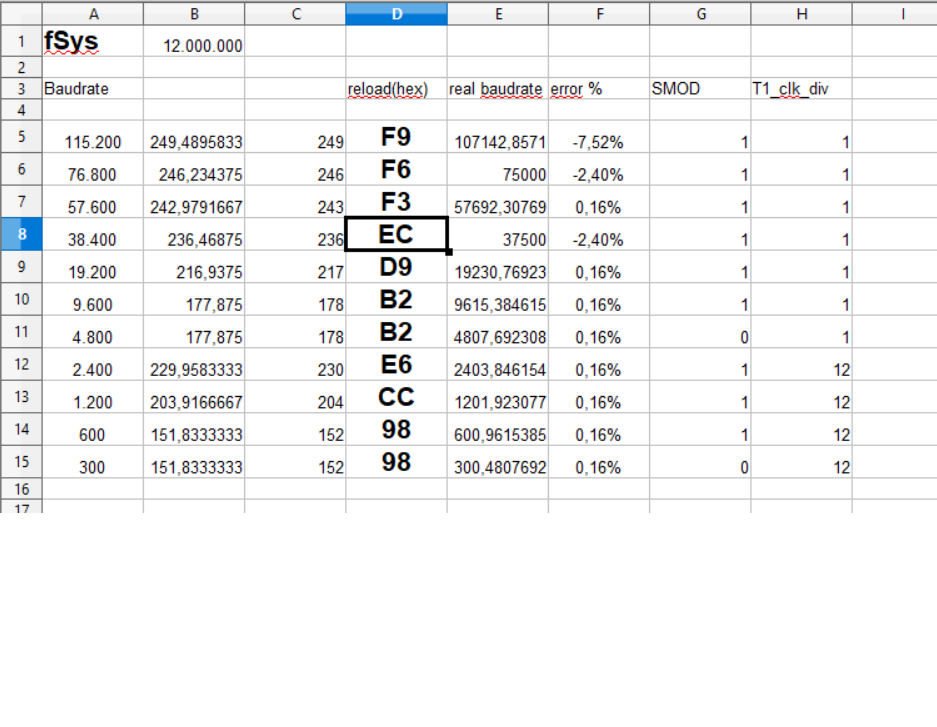

Eventuell geht auch noch eine Schneller Baudrate, für 115200 muss die
Chipfrequenz allerdings auf 24MHz gestellt werden, das ergibt dann
ziemlich genau einen Takt-Teiler von 13.

Hier liegt das Projekt:
https://gitlab.com/amesser-group/electronic-devices/bastelino-esp32-s2

PS: Auf den Bild darf man meine Unfähigkeit, dass richtige Gehäuse zu
bestellen bewundern :-) Ich habe mich dummerweise am Produktbild auf der
Shop-Webseite orientiert.

von Marek N. (Gast)


Angehängte Dateien:

Lesenswert?

Moin,

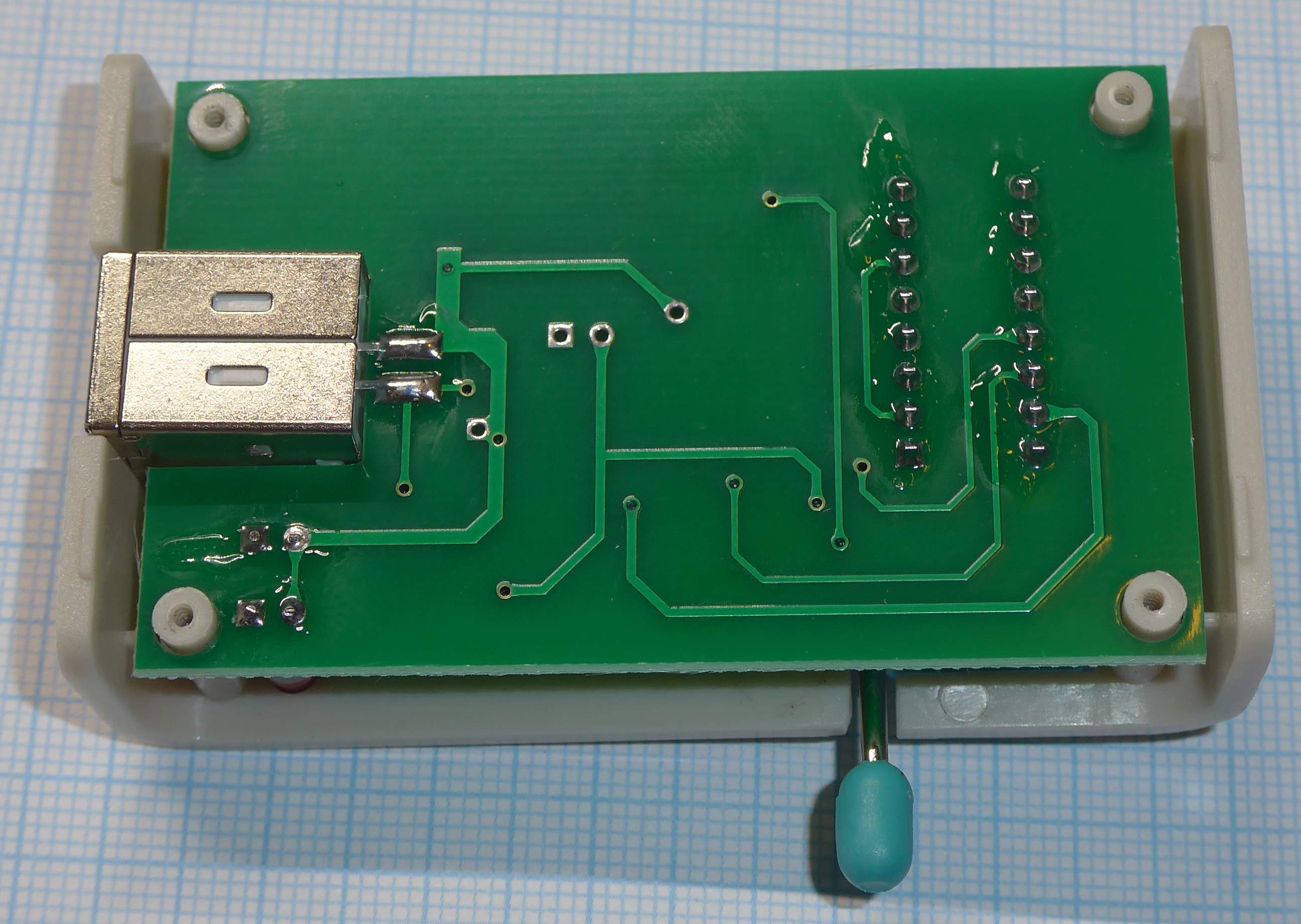

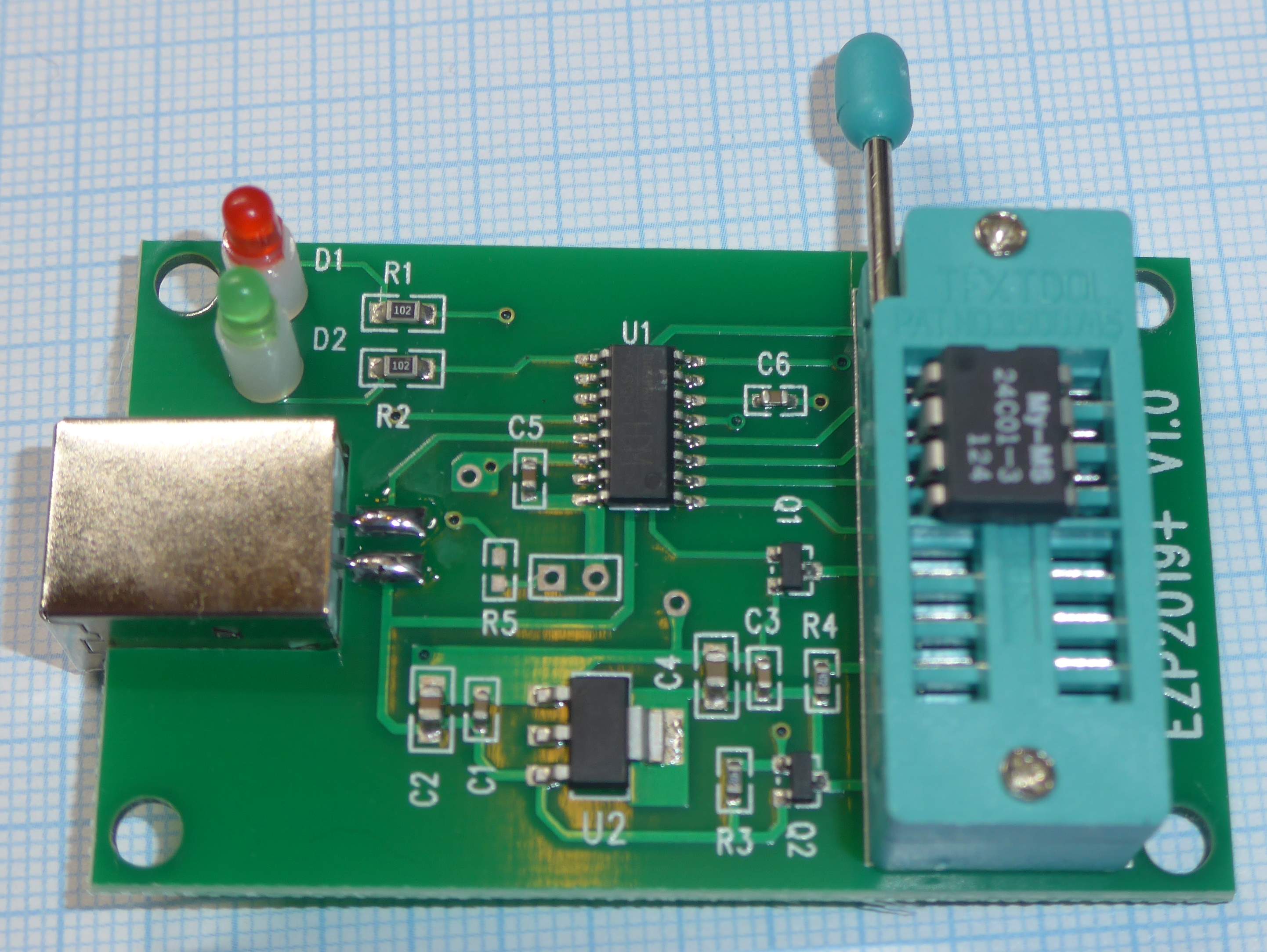

der Vollständigkeit halber möchte ich erwähnen, dass der
Low-Cost-Programmer "EZP2019 Plus" (z.B.
https://www.ebay.de/itm/264972921339) auch den CH552G verwendet.

Ich hatte mich gewundert, als ich den gestern aufgemacht habe und
gesehen hab, dass es ein USB-Controller aus der CH-Famile ist, aber ohne
Quarz.
Darum hab ich recherchiert und bin u.A. auf diesen Beitrag gestoßen.

Beste Grüße, Marek

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Vielen dank für die info

Das heist andersrum ja auch das man den programmer nachbauen könnte :)

von Thomas Z. (usbman)


Lesenswert?

Ich habe auch den Verdacht, dass viele dieser billigen LED Panel Meter
den CH552 benutzen und dort einfach ein Dual Slope Converter in Software
nachgebaut wird.

Ich hab leider keines zur Hand um das zu überprüfen.
Ist also nur eine Theorie aufgrund diverser Bilder.

von Thomas Z. (usbman)


Lesenswert?

ich habe mal angefangen mit github zu spielen....
Herausgekommen ist ein erstes repro was sich mit den CH55x beschäftigt.
Hab da einfach mal ein paar infos reingehackt.

Noch sind nur ein paar grundsätliche Dinge drin. Aber ein Anfang ist
gemacht..

https://github.com/usbman01/WCH-8-Bit-x51-controllers

von Andreas M. (amesser)


Lesenswert?

Ich bin jetzt inzwischen mit meinem Debugger weitergekommen. Ich habe
das Protokoll jetzt auf OpenULINK umgestellt und kann damit jetzt
erfolgreich JTAG debuggen und parallel dazu die UART laufen lassen.

Jetzt versuche ich gerade den Stromverbrauch zu optimieren und bin dabei
über ein Problem mit der PWM gestolpert. Ich dachte zunächst, es hängt
irgendwie mit dem Standby zusammen, aber da ist noch was anderes nicht
in Ordnung.

Mit einem Code-Schnipsel, der einfach nur schnell auf das PWM2_DATA
Register immer wieder den gleichen Wert schreibt, sehe ich auf dem Oszi
als Ergebnis, dass die PWM ab und zu, für einen Zyklus einen Duty-Cycle
von 100% erzeugt und dann wieder den korrekten Duty-Cycle macht. Das ist
mir aufgefallen, weil da eine LED dranhängt.

In dem Header und dem Manual liest man was von PWM FIFO. Wirklich
Informationen habe ich dazu aber leider nicht gefunden. Weis da jemand
genaueres, was man bei der PWM beachten muss? Leider sind ja alle
Kommentare auf Chinesisch

: Bearbeitet durch User
von Harald (Gast)


Lesenswert?

Andreas M. schrieb:
> Leider sind ja alle
> Kommentare auf Chinesisch

Google Translate aufs Handy, Kamera Live Übersetzung wählen und los
gehts. Nicht super komfortabel, aber so ist Chinesisch kaum noch eine
Hürde.

von Andreas M. (amesser)


Lesenswert?

Harald schrieb:
> Google Translate aufs Handy, Kamera Live Übersetzung wählen und los
> gehts. Nicht super komfortabel, aber so ist Chinesisch kaum noch eine
> Hürde.

Das habe ich schon gemacht ( Copy-Paste aus dem PDF Reader reicht dazu
auch) Allerdings sind die Informationen zur PWM leider sehr dürftig.
Leider gibt es auch ausgerechnet zur PWM kein Schaubild über den
Internen Aufbau. Meine Vermutung ist nämlich, dass die irgendwie noch
einen PWM Sequenzer mit einer FIFO oder extra Puffer drinnen haben. Das
Clock-Schaubild zeigt auch zwei Takte die in die Unit reingehen. Der
eine kann mit einem Teiler konfiguriert werden wobei nicht wirklich klar
ist, für was der Teiler ist. Wenn man die PWM Auflösung von 256 Stufen
und den 8 Bit Teiler berücksichtigt, dann könnte man auf die Idde
kommen, das der Teiler für den PWM Grundtakt zuständig ist. Das Oszi
hatte das PWM Signal auf ca. 83Hz taxiert, der Grundtakt waren 6MHz (
Interner RC Oszillator)

Meine Vermutung ist, das der interne Komparator irgendwie auf die Nase
fällt, wenn man das PWM Register zum falschen Zeitpunkt schreibt. Es
gibt da ein paar Status Bits. Es gibt auch "End Of Cycle" Interrupte für
die PWM. Ich werde mal versuchen die zu benutzen.

von Thomas Z. (usbman)


Lesenswert?

Ich selbst ha mich noch nicht mit dem PWM Modul beschäftigt, weis aber
aus dem WCH Forum, dass sich die Leute über die mangelhafte Doku
beschweren.

- Wie hast du den initialisiert?
- welchen Teiler verwendest du bei welcher fSys?

Ist dir klar dass du nur neuschreiben darfst wenn das bPWM_IF_END Flag 1
ist?
Also entweder pollen oder Interrupt aktivieren.
Das PWM Example aus CH554EVT.zip kennst du?

Edit ok den letzen Beitrag hatte ich nicht gesehen der beantwortet ja
die Fragen

: Bearbeitet durch User
von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> Ich selbst ha mich noch nicht mit dem PWM Modul beschäftigt, weis aber
> aus dem WCH Forum, dass sich die Leute über die mangelhafte Doku
> beschweren.
>
> - Wie hast du den initialisiert?
1
  /* setup pwm for led */
2
  PWM_CTRL  = bPWM2_POLAR | bPWM2_OUT_EN;
3
  PWM_DATA2 = 0x40;

> - welchen Teiler verwendest du bei welcher fSys?

Ich habe Fsys=6 MHz, Das PWM Teiler Register fasse ich (bisher)
nicht an. Allerdings wird Fsys je nach UART Baudrate erhöht.

> Ist dir klar dass du nur neuschreiben darfst wenn das bPWM_IF_END Flag 1
> ist?

Jetzt schon :-) Danke für den Hinweis, mein Chinesisch ist nicht so gut
:-)

> Also entweder pollen oder Interrupt aktivieren.
> Das PWM Example aus CH554EVT.zip kennst du?

Ich hatte gestern mal angefangen verschieden Beispiele durchzusehen, bin
aber noch nicht so weit gekommen.

(Falls es jemanden interessiert, der vollständige Quellcode liegt hier:
https://gitlab.com/amesser-group/electronic-devices/bastelino-esp32-s2/-/tree/master/firmware/programmer)

von Thomas Z. (usbman)


Lesenswert?

Andreas M. schrieb:
> mein Chinesisch ist nicht so gut
> :-)

meins auch nicht aber google Translate funktioniert erstaunlich gut

WCH hat übrigns was ganz ähnliches gebaut, die nennen es WCH Link
baasierend auf einem CH549. Das Ding stellt einen DAP debugger + VCP
bereit. Das Teil braucht ma wohl um den M3 Cortex oder den RISC V core
unter dieser chin Moun River Studio IDE zu debuggen / flashen.

Infos unter
https://github.com/kaidegit/CMSIS-DAPbyWCH

: Bearbeitet durch User
von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> WCH hat übrigns was ganz ähnliches gebaut, die nennen es WCH Link
> baasierend auf einem CH549. Das Ding stellt einen DAP debugger + VCP

Danke, gut zu wissen. Das Teil ist ja quasi für solche einfachen
Debugger prädestiniert. Espressif hat bei seiner toolchain den openocd
leider um eine ganze Menge Treiber erleichtert, so dass die Auswahl an
verfügbaren Protokollen nicht so gut ist.

Aber ich werde es mir mal merken ( Falls ich meinen Lauterbach Power
Debug irgendwann mal nicht mehr haben sollte )

von Thomas Z. (usbman)


Lesenswert?

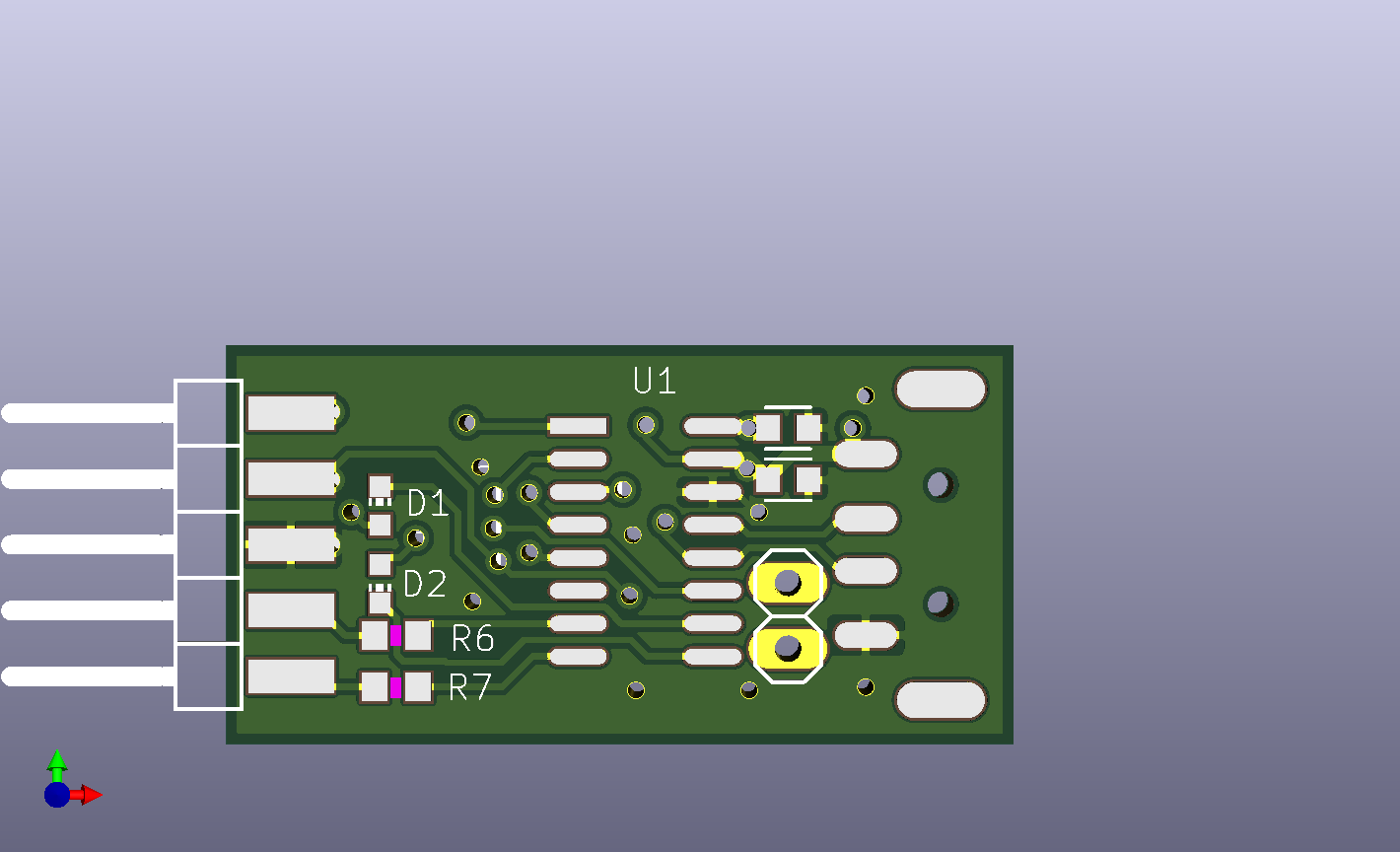

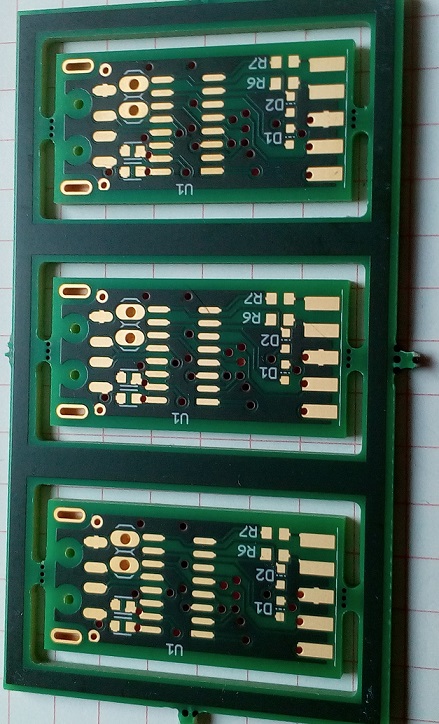

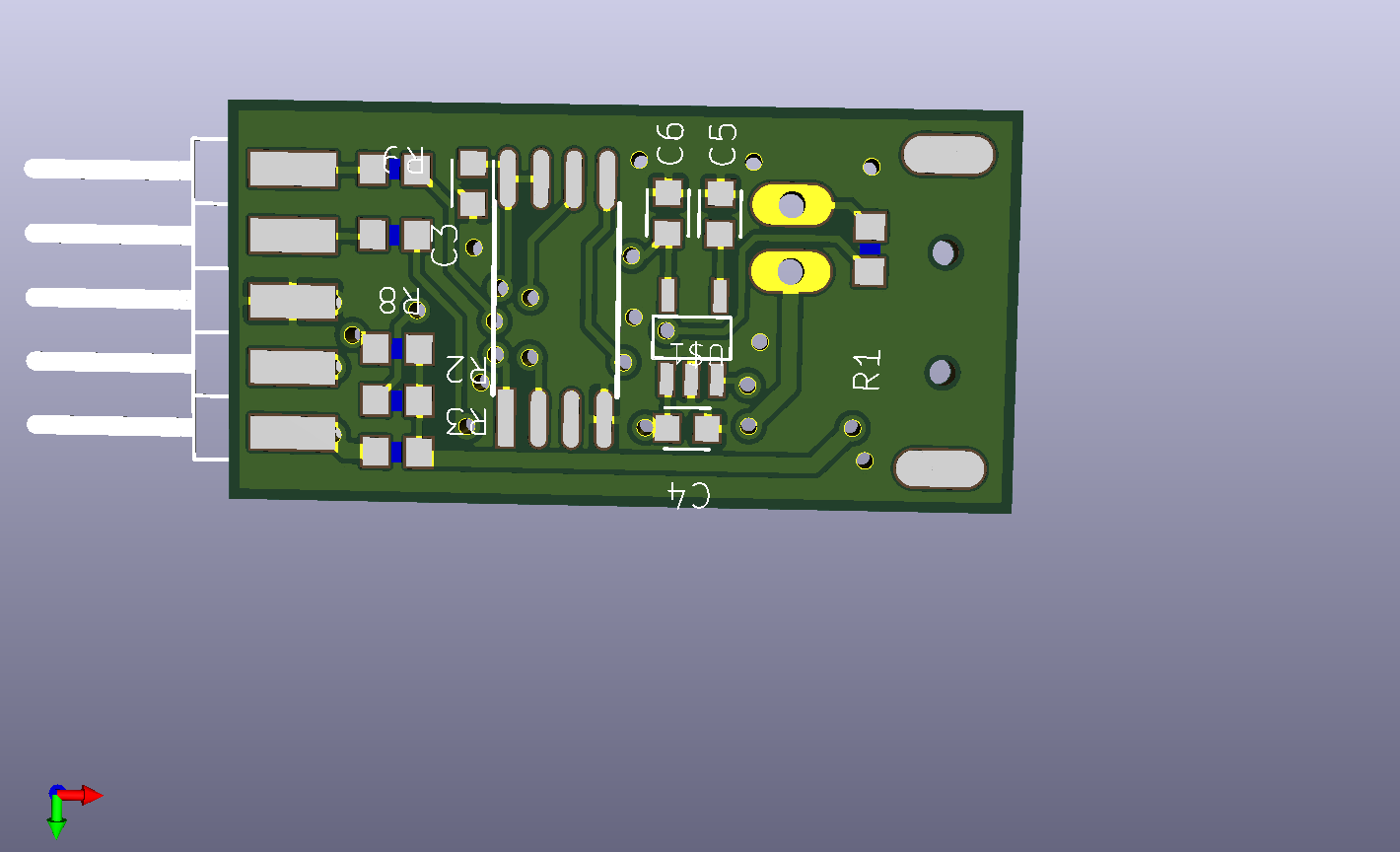

Eigendlich hatte der Vertrieb von WCH versprochen mir so einen WCH-Link
kostenfrei zu schicken... Das war allerdings vor 5 Wochen. Seitdem hab
ich nichts mehr von denen gehört. Das wird dann wohl auf einen Selbstbau
rauslaufen, wenn der CH549 im SO16 Gehause wieder allgemein verfügbar
ist

Momentan gibts nur die QFN Variante, die trau ich mich nicht von Hand zu
löten,

von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> Ist dir klar dass du nur neuschreiben darfst wenn das bPWM_IF_END Flag 1
> ist?

Ja, das war es. Mache es jetzt in der ISR, jetzt läuft die LED so wie
sie soll. Danke!

Irgendwann muss ich mir dann nochmal das Powermanagement ansehen. In den
Beispielen sieht man immer das  WAKE_CTRL direkt vor setzen des PD bits
geschrieben wird im SAFE_MODE. Ich habe das bei mir ja aufgeteilt und
Setze WAKE_CTRL nur einmalig beim Start und später nur noch das PD Bit.

Nach den Strommessungen her sehe ich aber keinen Unterschied im
Stromverbrauch in beiden Methoden. Allerdings ist der Verbauch des
Gesamtboards höher als erwartet. Kann aber gut sein, das der ESP nicht
wirklich schläft.

von Thomas Z. (usbman)


Lesenswert?

Andreas M. schrieb:
> Irgendwann muss ich mir dann nochmal das Powermanagement ansehen. In den
> Beispielen sieht man immer das  WAKE_CTRL direkt vor setzen des PD bits
> geschrieben wird im SAFE_MODE. Ich habe das bei mir ja aufgeteilt und
> Setze WAKE_CTRL nur einmalig beim Start und später nur noch das PD Bit.

beide Methoden sind gleichwertig. Ich vermute mal dass du den Chip bei
USB Events und RX Events aufwecken willst. Ob du das nun einmalig beim
ProgStart machst oder immer bevor du PD aktivierst ist dann egal.

Ich werde die Erkenntnisse zum PWM Modul in mein Repro zu den CH55x mit
aufnehmen wenn ich das Repro umbaue.

von Thomas Z. (usbman)


Lesenswert?

Da ich nicht mehr glaube dass der WCH Link hier noch ankommt, habe ich
mir das Binary aus der Repro mal näher angeschaut. Das ist ja für den
CH549 gebaut die es wohl auch in absehbarer Zeit nicht geben wird.
Das Binary besteht au 2 Progammen. Teil 1 ist wohl ein Bootloader der
das WCH übliche IAP Protokoll macht (0x000 .. 0xBFF)

Teil2 (0xC00 .. 0xBC60) ist der eigentliche WCH-Link. Das Ding beherscht
zwei grundsätzliche Betriebsarten. Einnmal HID/VCP damit ist wohl der
CMSIS-DAP realisiert, die 2. Betriebsart ist vendor defined und ist ev
das Interface zum RiscV.
Generell entspricht die Codequalität dem was wir von WCH schon kennen um
max ineffizenten Code zu generieren

- alle Module im large Mode
- haufenweise Var Inits auf File Ebene (Inittable ist 640 Bytes lang)
- maximal umständliche Konvertierungen von LSB <> MSB
- viele unbenutzte Funktionen

Wegen der Code Größe kommen nur die 64k Chips in Frage also entweder
CH549 CH557 CH559 wobei beim CH559 das Flash Interface ein anderes ist.
Ich hab für ein paar kurze Tests die USB Initialisierungen einfach mal
auf den CH559 angepasst, das funktioniert auf Anhieb.
Ich bin mir relativ sicher dass man den CMIS_DAP auch auch einem CH552
ans laufen bekommt wenn man die Vendor Betriebsart entfernt.

Weil ich neugierig war hab ich dieses mal auch Ghidra benutzt. Gefällt
mir ausgesprochen gut. Ich glaube es lohnt sich dafür etwas flirt
ähnliches zu bauen um die runtime libs zu lokalisieren.

von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> Teil2 (0xC00 .. 0xBC60) ist der eigentliche WCH-Link. Das Ding beherscht
> zwei grundsätzliche Betriebsarten. Einnmal HID/VCP damit ist wohl der
> CMSIS-DAP realisiert, die 2. Betriebsart ist vendor defined und ist ev
> das Interface zum RiscV.

Ok, gut zu wissen.

Ich habe leider inzwischen bei meinem Code/Schaltung Probleme
festgestellt. Ich weis noch nicht genau wo es herkommt. Meistens geht
es, aber von Zeit zu Zeit gibt es bei der UART und auch beim JTAG
Kommunikationsprobleme. Ich konnte noch nicht herausfinden wo es
herkommt bzw. was das genaue Problem ist.

UART ist ja meist prädestiniert für Fehler im Timing, aber JTAG ist ja
quasi-statisch bzw. durch den Takt synchronisiert und da sehe ich ja
auch Fehler. Möglicherweise hängt es mit den Spannungspegeln zusammen?
Der WCH läuft bei mir ja mit 5V damit er programmierbar ist. Deswegen
habe ich vom WCH 5V -> ESP32 3.3V Levelshifter mit 74HC4050. Die
Richtung ESP32 -> WCH habe ich direkt verbunden. Wenn ich das Datenblatt
des WCH richtig lese, dann sollte der bei 5V Betriebsspannung ab 2,4V
einen High-Pegel erkennen.

Ich hatte zunächst versucht die Pins des WCH, die ich als Eingang
benutze als echte Inputs zu konfigurieren. ( Nicht den Bi-Dir Mode des
8051) Das schien anfänglich auch zu helfen aber inzwischen habe ich den
Fehler wieder gesehen. Mal sehen wie ich da weiterkomme. Vielleicht ist
auch noch irgendwas in meinem Programm quer, aber das sollte ja wiederum
die UART nicht treffen. Vielleicht gibt es Probleme wenn gerade viele
Interupte im System aktiv und der USB Interrupt nicht zeitnah bedient
wird? Ich fühle mich beim 8051 mit sdcc noch nicht wirklich heimisch.
Irgendwo hab ich mal was von Overlays gelesen und das man da mit
Interupten aufpassen muss.

Da der Fehler nur sporadisch auftritt muss ich mir mal überlegen wie ich
das weiter untersuchen kann.

von Thomas Z. (usbman)


Lesenswert?

Das riecht etwas nach nicht atomic Zugriff auf Variablen.
Kandidaten sind Variablen die sowohl im Irq als auch auserhalb verwendet
werden , speziell dann wenn das 16 Bit Vars sind.

Wie hast du die Irqs priorisiert? Ev solltest du mal einen Irq in einer
eigenen Registerbank laufen lassen.
WCH läßt beim Link alle 3 Interrupts (USB, Uart, Timer2) in eigenen
Registerbänken laufen, Ich bin aber der Meinung das das zumindest beim
T2 unnötig ist der nur  TimeOut Funktionen bedient. Man spart sich
lediglich das PUSH/POP von R0..R7.

Ansonsten würde ich wohl den 2. Uart initialisieren und ab und an ein
paar printfs raushauen. Dazu must du eine CharOut Funktion für diesen
Uart dazulinken. Details dazu stehen im SDCC Handbuch.
Ist der code auf Git aktuell?

von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> Wie hast du die Irqs priorisiert? Ev solltest du mal einen Irq in einer
> eigenen Registerbank laufen lassen.

Damit hatte ich mich bisher noch gar nicht beschäftigt. Das mit den
Registerbänken muss ich mir dann auch mal ansehen wie das funktioniert.
Bisher kenne ich sowas ähnliches nur vom ARM926/966, wobei dort ja nicht
zwischen den verschiedenen IRQs unterschieden wird.

Wenn ich unterschiedliche IRQ Prios vergebe, unterbrechen sich dann die
IRQs auch gegenseitig? Ich vermute mal, da braucht man dann zwingend
unterschiedliche Bänke?

Thomas Z. schrieb:
> Ansonsten würde ich wohl den 2. Uart initialisieren und ab und an ein
> paar printfs raushauen. Dazu must du eine CharOut Funktion für diesen
> Uart dazulinken. Details dazu stehen im SDCC Handbuch.

Hmm, das Problem ist, das der WCH selbst ja nix davon mitbekommt wenn
ein Fehler auftritt. Mal sehen ob ich da irgendwo ansetzen kann.
Entweder beschwert sich der ESP-IDF Programmer über einen Timeout oder
der openocd kann den ESP nicht anhalten. Beim Programmer reicht ein
Neustart. Beim openocd meist jedoch nicht, da scheint das Verhalten eher
vom Mond abhängig zu sein. :-) Manchmal hilft es einen anderen USB Port
zu nehmen.

Thomas Z. schrieb:
> Ist der code auf Git aktuell?

Ja

von Thomas Z. (usbman)


Lesenswert?

Andreas M. schrieb:
> Wenn ich unterschiedliche IRQ Prios vergebe, unterbrechen sich dann die
> IRQs auch gegenseitig? Ich vermute mal, da braucht man dann zwingend
> unterschiedliche Bänke?

nein das nichts miteinander zu tun. Mit dem Bankswitch sparst du nur die
PUSH/POP für R0..R7, das heist deine IRQ Latenz wird etwas besser.

Die natürliche Priorität ist durch die Interrupt No vorgegeben, bedeutet
ein IRQ mit der kleineren No wird immer einen Interrupt mit höherer No
unterbrechen, wenn du nicht sperrst. (Ein wesenticher Unterschied zu den
AVRs)

Der USB Irq liegt bei 0x43 bei dem würde ich die Prio anheben dann
können die anderen Irqs den USB Traffic nicht mehr unterbrechen (unter
der Vorraussetzung dss alle anderen IRqs auf Pri0 laufen)

Zum Verständnis deines Codes:
ich hab da grad mal etwas quergelesen
EP1 In ist der VCP Status (unbenutzt)
EP2 bulk In/Out dein JTAG
EP3 bulk In/Out der VCP     richtig so?

Ich hab leider nicht gesehen ob USB überhaupt auf einem Interrupt läuft.

: Bearbeitet durch User
von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> Die natürliche Priorität ist durch die Interrupt No vorgegeben, bedeutet
> ein IRQ mit der kleineren No wird immer einen Interrupt mit höherer No
> unterbrechen, wenn du nicht sperrst. (Ein wesenticher Unterschied zu den
> AVRs)
>
> Der USB Irq liegt bei 0x43 bei dem würde ich die Prio anheben dann
> können die anderen Irqs den USB Traffic nicht mehr unterbrechen (unter
> der Vorraussetzung dss alle anderen IRqs auf Pri0 laufen)

Ah, das ist auf jeden Fall mal ein wichtiger Punkt. Ich war bisher davon
ausgegangen, dass sich die Interrupte erst mal nicht gegenseitig
unterbrechen können. Da muss ich meine Code nochmal prüfen. Meine
aktuelle Implementierung macht die Annahme, dass die sich nicht
unterbrechen.

Bei der ARM926/966 beziehungsweise bei aktuellen Cortex-R oder -A können
sich Interrupte auch nicht standardmäßig einfach unterbrechen. Das muss
erst explizit im Interrupthandler wieder freigegeben werden. Nur bei
Cortex-M passiert das automatisch anhand der Priorität.

Thomas Z. schrieb:
> Zum Verständnis deines Codes:
> ich hab da grad mal etwas quergelesen
> EP1 In ist der VCP Status (unbenutzt)
> EP2 bulk In/Out dein JTAG
> EP3 bulk In/Out der VCP     richtig so?

Ja genau

> Ich hab leider nicht gesehen ob USB überhaupt auf einem Interrupt läuft.

Ja, usb.c Zeile 184 ist der Handler. Allerdings werden nicht alle
Aktionen darin gemacht. bei JTAG z.B. wird der In/Out Endpoint einfach
nur auf NAK gesetzt. Die eigentliche Datenverarbeitung geht dann über
der Hauptschleife aus der main.c heraus gemacht. (openulink_protocol.c
Zeile 215) Da Openulink Protocol arbeitet da quasi uni-direktinal,
deswegen müsste das eigentlich passen.

Die Verarbeitung des CDC erfolgt größtenteils nur im Interrupt, nur das
Löschen des "NAK" bits wird aus der Main-Schleife heraus gemacht, und
zwar immer dann, wenn für den Out (USB->UART) der nächste Puffer frei
ist oder der nächste Puffer für den In (UART->USB) Daten zum Versenden
enthält. Wobei das natürlich schief gehen könnte bzw. wird wenn da
gleichzeitig der USB Interrupt für den selben Endpoint aber die andere
Richtung reinkommt bzw ein ganz anderer Interrupt und dann auf dem
EP_CTRL rummacht. Argh...

Da werde ich wohl viel mit Interrupt-Locks ( EA=0;.. EA=1) arbeiten
müssen. Was besseres fällt mir da grad nicht ein. Bei ARMs versuche ich
das wo es geht zu vermeiden und nutze da das Verhalten aus, dass
Interrupthandler sich nicht unterbrechen. Gibt es beim 8051 ein
intelligenteren Weg das zu synchronisieren?

Nachtrag: Darf ich EA=0;.. EA=1; auch innerhalb eines Interrupthandlers
schreiben?

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

Immer dort wo du im MainContext an EPxControl rumfummelst muss zwingend
der USB IRQ gesperrt werden. Also immer dann wenn du ein NAK/ACK aif den
Bulk EPs machst. EA = 0/1 ist der falsche Ansatz die Bits des Interrupt
Registers kannst du einzeln direkt setzen. IE_USB=1 / 0

Die anderen Interrupts dürfen weiterlaufen. Nur Variablen die im Irq
Kontext und Main Kontext gelesen/geschrieben werden brauchen spez
Beachtung insbesondere wenn es 16 Bit Vars sind.

EA im Interrupt zu setzen / löschen macht beim 8051 keinen Sinn ist aber
erlaubt. Ich kenne sowas nur von den AVRs.

Durch die natürliche Priorität wird z.B dein TimerIrq für JTAG immer den
UART IRQ unterbrechen können.

von Thomas Z. (usbman)


Lesenswert?

>> zwei grundsätzliche Betriebsarten. Einnmal HID/VCP damit ist wohl der
>> CMSIS-DAP realisiert, die 2. Betriebsart ist vendor defined und ist ev
>> das Interface zum RiscV.

kleine Korrektur meinerseits:
Die 2 Betriebsarten sind CMSIS V1 bzw CMSIS V2 des DAP.
Bei V2 wird anstelle des HID Interfaces ein WinUSB  Device enumeriert.

https://arm-software.github.io/CMSIS_5/DAP/html/dap_revisionHistory.html

Die Umschaltung wird über Settings im DataFlash gemacht welches beim
Start ausgewertet wird. Eine etwas abgespeckte Firmware wird auch in den
CH552 passen. Ich probier das gerade mit dem Stick von Aaron aus. V1
passt locker in 6kByte wenn man die lsb <> msb Konvertierung mit einem
htonl() in Assembler erledigt. Auch die 128 Byte DataFlash würden
ausreichen. Lediglich fSys wäre nur 24MHz anstatt der 48Mhz beim
Original. Da muss man etwas an den nops beim SWD Interface anpassen.

von Andreas M. (amesser)


Lesenswert?

Thomas Z. schrieb:
> Durch die natürliche Priorität wird z.B dein TimerIrq für JTAG immer den
> UART IRQ unterbrechen können.

Ich habe mich jetzt mal ein bischen mehr in das Thema Interrupte beim
8051 eingelesen. So wie ich die verschiedenen Beschreibungen aus dem
Internet verstehe, gibt es beim 8051 je nach Implementierung zwei bis
vier Prioritätsebenen. Man kann jeden Interrupt durch entsprechende
Konfigurationsregister einer dieser Ebenen zuordnen. Die
Interrupthandler die zur gleichen Prioritätsebene gehören werden
sequenziell nacheinander ausgeführt, entsprechend Ihre Interruptnummer
und unterbrechen sich nicht gegenseitig. Ein laufender Interrupthandler
kann nur von einem Interrupthandler einer höheren Prioritätsebene
unterbrochen werden. Das macht für mich auch am Sinn, denn sonst wird
die Synchronisierung zwischen Interrupten aufwändig und kostet
Performance und Speicher.

Nach Deiner Beschreibung müsste dass dann beim WCH552 jedoch anders
sein?

Thomas Z. schrieb:
> Immer dort wo du im MainContext an EPxControl rumfummelst muss zwingend
> der USB IRQ gesperrt werden. Also immer dann wenn du ein NAK/ACK aif den
> Bulk EPs machst.

Naja, wenn ich zum Beispiel im ISR den Bulk EP nach Empfang nur auf NAK
stelle und dann später im Main Context nach der Verarbeitung der Daten
den Bulk EP wieder auf ACK stelle, dann sollte das auch ohne
Interruptsperre funktionieren. Denn solange der EP auf NAK steht dürfte
gar kein weiterer Interrupt für diesen EP mehr auftreten und somit der
Handler sowieso nicht mehr an dem Register rumfummeln. Ich denke man
muss nur sicherstellen das die "Besitz"-Übergänge passen und je nach
Zustand jeweils nur ein Kontext "fummelt".

von Thomas Z. (usbman)


Lesenswert?

Andreas M. schrieb:
> Nach Deiner Beschreibung müsste dass dann beim WCH552 jedoch anders
> sein?
Nein ich hab das falsch beschrieben, das war Unsinn.
Interrupts der gleichen Prio unterbrechen sich nicht. Die Reihenfolge
wird durch die Interrupt Nummer festgelegt.
Die WCH Dinger haben 2 Prio Ebenen.

zu EPxCtrl:
wenn du sicherstellst, das EPxCtrl nur durch einen Befehl manipuliert
wird brauchts keine Sperre
Beispiel:  UEP1_CTRL &= ~MASK_UEP_T_RES; //stellt den EP1In auf ACK
das wird zu
anl   UEP1_CTRL, #~ MASK_UEP_T_RES; -> 1 Befehl

das ist aber nur bei einfachen Verknüpfungen sichergestellt. Oft wird
EpXCtrl erst mal in den Akku kopiert dort manipuliert und dann
zurückgeschrieben.
Da du nicht sicher sagen kannst ob es ein einzelner Befehl wird, ist die
Sperre da die einfachste Lösung. Du kannst natürlich auch ins LST File
schauen.
Mit der Sperre bist du auf der sicheren Seite. Ob diese in jedem Fall
notwendig ist müsste man sonst für jeden einzelnen Fall überprüfen.

Übrigens macht das WCH bei einigen neueren Beispielen nun auch so.

: Bearbeitet durch User
von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ich arbeite im Moment an einem Replacement für das debug.c von WCH.
Geplant ist die Erzeugung einer Lib die dann nur noch zur Anwendung
gelinkt wird. Im ersten Schritt erst mal für Keil, ich will das jedoch
auch den für SDCC machen.

Ich hatte debug.c bisher nicht verwendet, sondern einzelne Funktionen
daraus in mein Projekt kopiert. Es hat mich gestört wenn unreferenced
function warnings auftauchen.  Das passiert bei einer Lib nicht wenn
diese korrekt gebaut ist.

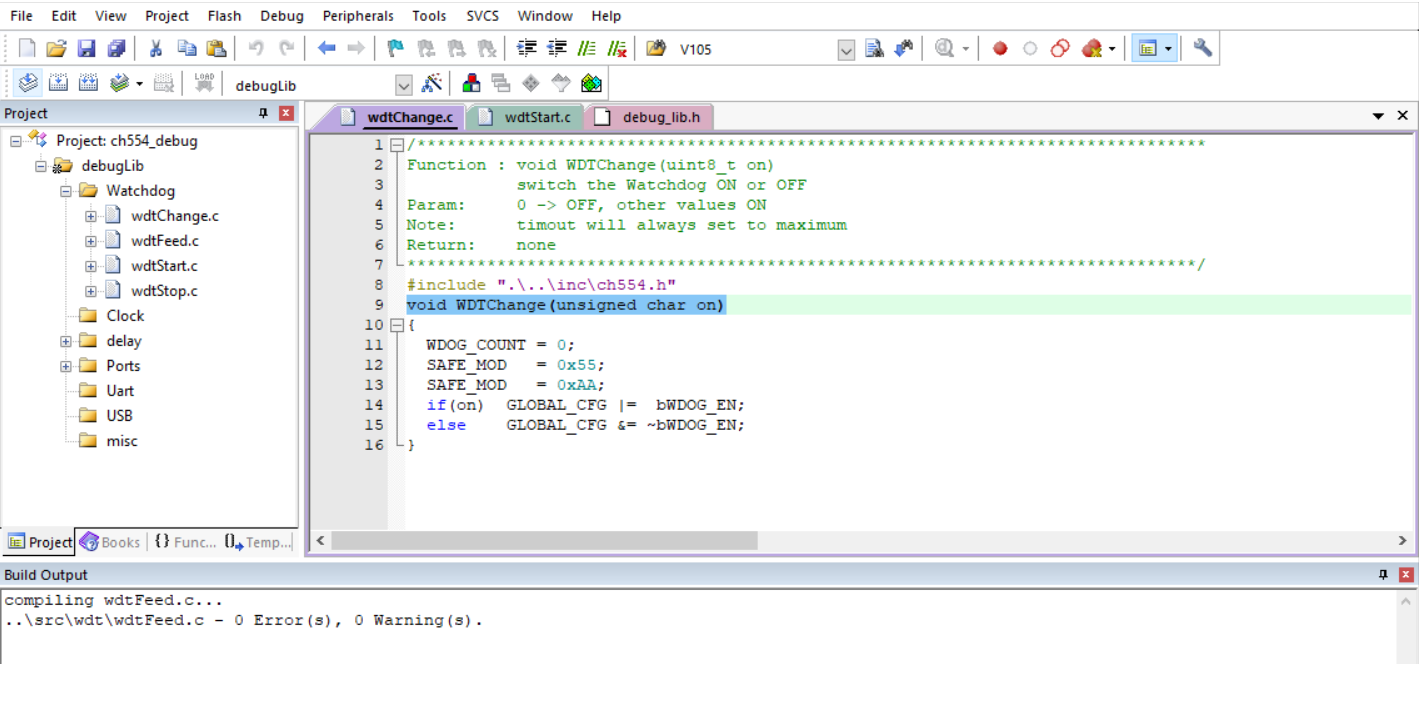

Im Anhang ein Entwurf mit den Kategorien die ich so plane. Erste Tests
waren erfolgreich. Da die Controller in der Regel keinen Quarzanschluss
haben (den gibts nur im 20Pin Gehäuse). habe ich mich bei der
ClockConfig momentan auf den internen Oszilator beschränkt.

Schwierigkeiten bereiten mir momentan noch die delay Funktionen. Ich
plane die von der aktuell eingestellten Clockfrequenz abzuleiten. Das
hat den Vorteil dass dann die delays unabhängig vom clock sind.
Allerdings werde ich wohl auf 8 bit Parameter gehen. Ein max von 255ms
bzw 255us halte ich für ausreichend. wenn jemand eine geniale Idee dazu
hat wie man das kompakt hinbekommt immer her damit.

Das Ganze kann man dann auf Git Hub anschauen. Das Project ist schon
angelegt, aber noch auf private gestellt.

von Thomas Z. (usbman)


Lesenswert?

hier eine simple Funktion in Assembler für Kopieraktionen. Ich habe das
Parameterhandling an memcpy angelehnt allerdings kopiert die Funktion
nur max 255 bytes.
der Prototyp:
1
void fastxcpy8 (unsigned char xdata *dest, //R6R7
2
                unsigned char xdata *src,  //R4R5
3
                unsigned char  size)       //R3
und das dazugehörige asm Modul
1
sfr XBUS_AUX = 0xA2;
2
?PR?_fastxcpy8?FASTXCOPY  SEGMENT CODE
3
4
    PUBLIC  _fastxcpy8
5
    $REGUSE _fastxcpy8(R7,A,DPTR)
6
7
    RSEG   ?PR?_fastxcpy8?FASTXCOPY
8
_fastxcpy8:
9
       INC  XBUS_AUX   ;second DPTR is always dest
10
       MOV  DPH,R6
11
       MOV  DPL,R7     ;destination
12

13
       DEC  XBUS_AUX
14
       MOV  DPH, R4
15
       MOV  DPL, R5    ;source
16
17
       mov  A,R3
18
       MOV  R7,A
19
       JZ   ?C001      ;nothing todo
20
21
?C000: MOVX A,@DPTR    ;read source
22
       INC  DPTR       ;maybe enable autoinc on DPTR0
23
       DB   0A5H       ;MOVX @DPTR1,A & INC DPTR1
24
       DJNZ R7,?C000
25
?C001: RET
26
27
END

Das INC DPTR könnte man noch sparen wenn man das autoinc feature
aktiviert.

Ich habe mich bewußt für die memory specific pointer endschieden weil
sonst nicht alles in den Registern übergeben werden kann. Eine 2.
funktion fastccpy8 kann aus dem Codebereich kopieren.

Ach ja fast vergessen das passt so natürlich nur den Keil C Compiler.
SDCC muss ich erst noch anlesen.

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

ich hab jetzt mal die Delay Funktionen implementiert. Die brauchen
vermutlich noch etwas Feintuning und bei fSys <=750 KHz stimmen die
Zeiten wohl nicht. Das ist aber beim Original auch so.
Der Source ist unter
https://github.com/usbman01/Replacement-WCHs-debug.c
zu finden. Noch habe ich keine Projekt Dateien drin und die Doku fehlt
weitgehend das kommt noch wenn ich das ding auch mit SDCC am laufen
habe.

von Thomas Z. (usbman)


Lesenswert?

so es gibt ein erstes build für den SDCC. Das war nicht so ganz einfach
weil nur sehr wenig in den docs steht wie man libs baut. Auch die Sache
mit der Parameter Übergabe könnte besser beschrieben sein. So wie das
verstehe muss mindestens SDCC 4.0 eingesetzt werden, weil es vorher
einen Bug in sdar gab und der alte lib manager nicht mehr mitgeliefert
wird.

Ich habe ein paar Tests im Simulator gemacht um die Parameterübergabe
bei fastxcpy8 zu überprüfen das hat sowohl in Keil als auch in SDCC gut
ausgesehen.
Für den SDCC baue ich das Ganze einfach mit einer passenden Batch Datei.
Noch hab ich nicht überprüft ob die ASM Module für die fastcopy
Funktionen auch für den large mode korrekt sind.

Näheres unter dem Gitlink. Das ist aber noch sehr dynamisch dort. Es
fehlen immer noch vernüftige uart module. Wer sich das Zeug runterladen
will sollte unbedingt die Ordnerstruktur einhalten, da mein build sowohl
unter Keil als auch unter SDCC darauf abgestimmt ist.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Für die Reload Werte beim Uart0 (T1 Baudrate) hab ich mir mal ein
Spreadsheet gebaut.
Damit kann man ganz gut sehen wenn der Fehler zu groß wird. 2.4% würde
ich schon als grenzwertig betrachten, hat aber bisher bei mir noch
funktioniert.

Das Sheet für Open Office ist hier:
https://github.com/usbman01/Replacement-WCHs-debug.c/tree/main/doc

von Ray R. (cluso99)


Lesenswert?

Hallo,
Ich habe gerade dieses Forum gefunden.
Ich benutze deepL, um vom Englischen ins Deutsche zu übersetzen, also
entschuldige, wenn es nicht ganz korrekt übersetzt wird.

Ich bin gespannt auf meine CH55xT Leiterplatten (derzeit in der Luft so
in ein paar Tagen fällig). Ich habe einige 559T, 559L Chips und 551G
Chips und die Electrodragon 552, 554 & 559 Boards auch.

Ich habe SDCC, MinGW und make heruntergeladen und funktionieren, aber
ich habe noch keine 55x Chips programmiert.

Derzeit lese ich mich durch diesen Thread und freue mich darauf, zu
berichten und zu lernen.

Ray :)

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

von Thomas Z. (usbman)


Lesenswert?

Ray you are welcome.

You may write here in English too. Most people here will understand it.

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

Thanks Thomas.

What program are you using to program the CH55x chips (via USB)?
I am using Windows 10 Pro x64.

There seems to be 3a few choices
WCHISPTOOL
WCHPROG
CHPROG

I also found the CH55xOneClickCompiler but haven't downloaded / tried it
yet.

I am looking for a simple / best way to get into programming these

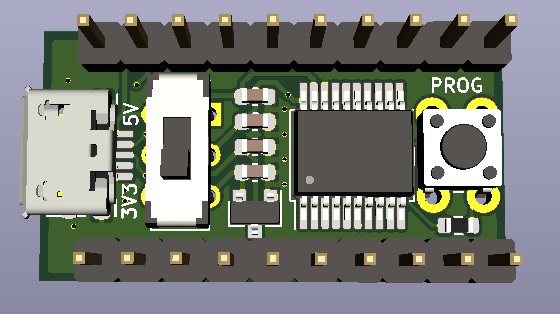

chips. I have designed a pcb that will take the CH552/CH554/CH558/CH559
T versions (SSOP-20 & TSSOP-20) chips for testing these chips which
shoule be here in a few days.

von Thomas Z. (usbman)


Lesenswert?

Ray R. schrieb:
> What program are you using to program the CH55x chips (via USB)?

As long as you are using Win i would go for the WCHISPTOOL. Not because
its the best tool but it works and installs certified drivers for
accessing usb.

As far as i know all other tools need libusb therefore you have to lock
libusb to  the bootloader VID/PID. Usually thats done by zadig. When
doing so the WCHISPTOOL cant find the chip anymore until you remap the
driver again.

There are options which can be set only by WCHISPTOOl (RST pin for
example on CH552 or alternate Boot Pin Option).

CH55xOneClickCompiler is from Aaron here.

My own Flasher which also uses the wch driver is still not ready.

i have put some infos about the CH55x together at
https://github.com/usbman01/WCH-8-Bit-x51-controllers

There you can find headerfiles which are compatible with Keil and SDDC,
basically they are the same as posted here.

Thomas

von Thomas Z. (usbman)


Lesenswert?

One note on your PCB.
WCH sais while flashing VCC should be at 5V. From expierance i know it
might work in most cases at 3.3V too. So you may omit that switch and
the LDO unless you want to save power.

According to some posts @3.3V max fSys is 16MHz.

von Ray R. (cluso99)


Lesenswert?

Thanks Thomas :)

WCHISPTOOL is working and programming my Electrodragon CH552 board
nicely.

However, I have a problem with compiling as the code produced is
completely different to the precompiled hex file.

I then downloaded and tried Aaron's CH55xOneClickCompiler which also
doesn't produce a correct hex file. I disabled the download in the bat
file and used the wchisptool instead.

I'm still trying to find the problem. Perhaps the oneclick compiler has
the wrong paths. I'm not familiar with SDCC or even GCC - I'm more a
designer and assembler programmer although I do program in python in my
current day job.

My pcbs arrived today so as soon as I sort this compile problem I cna
build the boards. Looking forward to this :)

Ray

von Ray R. (cluso99)


Lesenswert?

Just a little more info to my compile problem...

I have SDCC v4.1.0 (latest) and also v3.9.3 #11345 (MINGW64). I swapped
the directory out as I have the PATHs set. Neither compiles the simple
blink program correctly ie does not compare to the same as the hex file
provided with the download, and neither compiled programs work after
downloading. The original hex file does download correctly.

BTW I haven't used SDCC or GCC before so I am a novice here.

Ray

von Thomas Z. (usbman)


Lesenswert?

well if you are comparing original hex files from WCH to your own ones
they are different, because WCH uses KEIL and you use SDCC.

Both versions 3.9 and 4.1 will be ok for you, although 3.9 has a bug
when it comes to creating libs. Me i am using Keil (prefered) and SDCC
4.1.
With my own device headers I can compile the source with both compilers.

Do you get any warnings or errors during compilation?
Please post the used cmdline and your blinky.c

von Ray R. (cluso99)


Lesenswert?

Thanks Thomas :)

I think I have found the problem. I was testing with a CH552 which I
assumed to be a subset of CH554. The header file CH554 is being used.
When I tested with a CH554 chip/board the program worked and the LED(s)
flashed.

The ch552.h file (downloaded with WCH-8-bit-x51-controllers-master)
seems quite different from the ch554.h file I was using with the
CH552oneClickCompiler by Aaron. Keil version???

Seems I will need a CH552.h and debug.h and debug.c to compile for the
CH552, and similarly for the CH558 & CH559 too.

Is there any common way to use all these chip series with the one set of
headers?

My PCB can use the 20pin CH552T  CH554T  CH558T / CH559T. Currently I
only have CH559T chips but was planning to order some of each of these.

I also have some CH551G, CH554E, CH558L and CH559L chips but I haven't
done pcbs for these yet.

Ray

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

CH554 c program to flash P1.0-1.7 & P3.0-3.5 (14 pins) attached for
CH554-T TSSOP-20.

I am using Aaron's CH55xOneClickCompiler-master to compile (excluding
chflasher.exe) an using WCHISPTOOL to flash the code with Enable RST Pin
unchecked & Run the target program checked.

Note this does not work on CH552 chips - need to get ch552.h working
with this.

Next:
1. Get serial working
2. Get SPI working (not strictly SPI so will be bit-bashing)


Thanks to Thomas for helping and to Aaron for his CH55xOneClickCompiler
download :)

von Thomas Z. (usbman)


Lesenswert?

Ray R. schrieb:
> The ch552.h file (downloaded with WCH-8-bit-x51-controllers-master)
> seems quite different from the ch554.h file I was using with the
> CH552oneClickCompiler by Aaron. Keil version???

yes that is because this files can work with many compilers. (see
compiler.h)
I have testet it with Keil, SDCC and IAR. Tasking is still on my todo
list.
There is however one difference in my files:
I did not include any typedefs like UINT16 or uint16_t because in my
opinion these should not be part of a device header. In SDCC just
#include <stdint.h> to have uint16_t....

BTW CH552 and CH554 differ just in one Bit (USB HOST mode) you always
can use CH554 header files thats save. So your program should work on
CH552 too.

CH559 is a complete different matter, because some sfrs changed position
and there are sfrs in xdata space too (LED,USB and others)
I have tried to create some universal header some time ago but have
decited otherwise, because even on such a header you need to get a
define from cmdline to choose the right ones. This would make it more
complex.

That debug.c is originally from WCH and peronally i had never used it,
but just copied needed funktions to my app. (delay_xx in your case)
Replacing that debug.c by a lib is my actual goal. You can see my
efforts under https://github.com/usbman01/Replacement-WCHs-debug.c but
its still incomplete, usage examples are missing, no docs. But there is
a first build.bat for SDCC.
As you can see there i prefer relative paths.

So i have no idea why your prog does not work on CH552 but we know at
ALI there are guys selling disfunctional CH552 chips.

: Bearbeitet durch User
von Ray R. (cluso99)


Lesenswert?

Thanks Thomas :)

I will try again to use the CH554 hex file on CH552. The boards I'm
currently using are from Electrodragon - I have a CH552, CH554 and a
CH559. The chips I have currently are from LCSC but I do have a few
coming from eBay as they were out of stock at LCSC.

I'll take a look at your replacement debug.c. Perhaps I can help
although I am not really a C programmer.

Ray

von Thomas Z. (usbman)


Lesenswert?

as long as you can access the bootloader you dont have those fakes.

if you want to get rid of that debug.c just copy that delay_us and
delay_ms
into you main.c and remove debug.c from your batch.

von Ray R. (cluso99)


Lesenswert?

Thomas,

The working code for CH554 will not work on CH552. I know the CH552
works because I can program it with an pre-compiled blink.hex file and
it does report the downloaded CH554 code as successful. I am not sure
where to look.

I compared the CH554.h file with the WCH CH552.h file and noticed that
there was a #define ID_554 0x54 so I tried adding #define ID_CH552 0x52
but that did not work. All registers and bit definitions are the same so
that's not the problem.

I simplified the code. Here is the compile info
C:\SDCC\OneClick>compile006
+ SDCC\bin\sdcpp.exe -nostdinc -Wall -std=c11 -I"/"
-D"FREQ_SYS=24000000" -obj-ext=.rel -D__SDCC_CHAR_UNSIGNED
-D__SDCC_MODEL_LARGE -D__SDCC_FLOAT_REENT -D__SDCC=3_9_3
-D__SDCC_VERSION_MAJOR=3 -D__SDCC_VERSION_MINOR=9
-D__SDCC_VERSION_PATCH=3 -DSDCC=393 -D__SDCC_REVISION=11345
-D__SDCC_mcs51 -D__STDC_NO_COMPLEX__=1 -D__STDC_NO_THREADS__=1
-D__STDC_NO_ATOMICS__=1 -D__STDC_NO_VLA__=1 -D__STDC_ISO_10646__=201409L
-D__STDC_UTF_16__=1 -D__STDC_UTF_32__=1 -isystem
"SDCC\bin\..\include\mcs51" -isystem "SDCC\bin\..\include"  "main006.c"
+ SDCC\bin\sdas8051.exe -plosgffw "main006.rel" "main006".asm
+ SDCC\bin\sdld.exe -nf "main006.lk"
packihx: read 18 lines, wrote 25: OK.
hex2bin v1.0.1, Copyright (C) 1999 Jacques Pelletier
Lowest address = 00000000
Highest address = 0000010F

C:\SDCC\OneClick>

And the zipped files are attached. Any help would really be appreciated
as I don't know where to look :)

BTW I found an error in debug.c that comes with Aaron's
CH552OneClickCompiler. This line
#elif FREQ_SYS == 26000000
  CLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x05;  // 16MHz
should be
#elif FREQ_SYS == 16000000
  CLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x05;  // 16MHz

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

Oops. Forgot the zip file.
Ray

von Thomas Z. (usbman)


Lesenswert?

wow what a complicated cmd line in that batch most of it is not needed.
I will check that and upload a simplified batch.
I can understand why beginners with c give up when they see that.
Aaron uses the large model which is not neccessary in most cases,
especially on such a simple program.

I will come back later. first need to look for Aarons debug.c

von Thomas Z. (usbman)


Lesenswert?

this ch554.h just can work if compiler.h is in the include path, which i
guess is not for your installation.
It seems a mix of my own header files and the original WCH ones. The
echo off may cover all warnings and errors.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ray, that hex file you postet works perfectly P1.4 is blinking. I did
simulate that in Keil.
Here a more simplified compile batch for the small mode. That hex is
also working. So i actually dont know whats wrong. Whatever the problem
is its neither the compiler nor the main.c.

: Bearbeitet durch User
von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

Thanks Thomas.
Your compile.bat is much simpler. I didn't want to mess with it too much
until everything is working.

The .hex file I posted works on the CH554 but doesn't work on the CH552.

I can download good hex files to the CH552 so I know both the WCHISPTOOL
and the CH552 board are working.

However, the .hex file(s) that I compile only work on the CH554 but not
on the CH552.

Do you have a real CH552 and if so, could you please try this program?
It should flash P1.4 and P3.3.

Thanks,
Ray

von Thomas Z. (usbman)


Lesenswert?

ok I will setup one of my boards (Aarons stick) and test it this
evening.
Here its 10 AM. But guess you are in very differnt timezone so it wont
matter for you.

von Ray R. (cluso99)


Lesenswert?

Thanks Thomas.
Yes it’s now 10:30pm here - Sydney, Australia. We’re GMT+10. We FaceTime
our daughter and her family who live in London most nights so I’m
familiar with time zones.
Ray

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

I looked at the hex file to see what is happening. There is setup code
that is not in the listing $0006-$005E and $$00D4-$00D8 that I decoded.
I'm not quite sure what it is doing yet. I also noticed that the
register _SAFE_MOD $A1 (safe mode) is being set by the main.c code
multiple times.

Now I need to learn 8051 assembler code. I have written lots of
assembler code for various micros over the last 45 years so it shouldn't
be a problem.

von Ray R. (cluso99)


Lesenswert?

The instructios at $0055 were wrong
            90  mov   DPTR,#0x0001
            00
            01
            E4  clr   A
            F0  movx  @DPTR,A
            A3  inc   DPTR
:04 005B 00 D8  djnz  R0,0xfc

von Ray R. (cluso99)


Lesenswert?

Problem Solved :)

The CH552 board had the wrong link soldered. The 3V was joined to VSS
instead of 5V. I was sure that I had successfuly programmed this board
but I must have been mistaken.

Thanks for your help Thomas and sorry for wasting your time.

Are you still programming with these CH55x chips? If so, which ones and
what are you doing with them?

von Thomas Z. (usbman)


Lesenswert?

The asm code you posted is part of the c-startup, I would not think to
much about it.
I am using CH552 mostly for various USB applications. (MIDI  CDC
MSC). 2 projects already reach the comercial state. Because of the
security flaws in V1 and V2.3 bootloader i developed my own loader with
some extras to replace the V1.1 loader. For new chips with 2.4 loader
this is no longer neccessary.

For development i am using my own 48 Pin CH559 breakout board. WCH has
some intersting other chips including ARM / RISC but currently most of
them are not available.
I started with ASM 40 years ago but these days i use c and c++. Its just
a hobby now although i have no problem with making some extra money with
it. :-)

von Peter (Gast)


Lesenswert?

Bei solchen Riesen-Threads hat ja jeder das Problem, keinen Durchblick
mehr zu haben und neue Einsteiger in den Thread müssten erstmal 3
Stunden lang lesen. Ich kann es auch nicht leiden, wenn die gleichen
Fragen immer wieder kommen, nur weil die Leute zu faul zu Lesen sind ...
aber das ist hier mittlerweile so viel Text, dass das unmöglich ist.
Daher verzeiht bitte, wenn ich jetzt nicht mehrere hundert Posts
durchlesen möchte um die Frage evtl. beantwortet zu bekommen: kann der
Controller als USB Host agieren, so dass ich eine Tastatur oder Barcode
Scanner anschließen kann und die empfangenen Infos (also gedrückte Taste
/ gescannten Datenblock) per UART ausgeben kann? Gibt es da schon
fertigen Code für?
Danke!

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Moin.

Dies kann der CH554, CH558 und CH559

Für den CH559 habe ich mit Bitluni einen code für genau dein vorhaben
erstellt.

https://youtu.be/Th88RiSmj2w

von Peter (Gast)


Lesenswert?

Ohh super! Das Video schaue ich mir heute Nachmittag mal an.
Jetzt wollte ich mal eben sehen, wo ich die WCH µC herbekomme ..... kann
es sein, dass man die hier in Europa nirgends kaufen kann? Selbst Ebay
zeigt mir nichts. Klar bei Ali, aber dauert ja Wochen...

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Hätte sonst noch ein paar die ich abgeben kann.

Ca. 20 x CH559 und diverse (300 x ) nicht usb host fähige CH552

von Ray R. (cluso99)


Lesenswert?

Aaron,
What were you planning with all those CH552’s?
Are they CH552T?

I just received my pcbs back which take CH552/4/8/9 T versions.

Has anyone checked to see if the CH340 is just a preprogrammed CH551-4?

Ray

von Ray R. (cluso99)


Lesenswert?

Peter,
I have just read through the whole thread. Lots of good info but took a
while to read through it!
Ray

von Ray R. (cluso99)


Lesenswert?

Thomas,
Nice. I work 2 days/week programming in python. I don’t know much about
C or C++.
For the past 10 years I’ve been playing with the Parallax propeller P1
and P2 chips. They are 8 core 32-bit micros. The P2 has 512KB shared RAM
plus 4KB RAM per core and we’re overclocking to 360MHz.
Ray

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

@Ray

I just bought them without any reason, they where just cheaper that way

The ones i got are the CH552G, the ones from the first image of this
thread.

The CH340 / Series is a fully different chip, there are DIE shots and a
bit of RE available in the web.

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

Here are my basic CH55xT boards, and the boards I building to use them.

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

Oops. Adding the second jpg cancelled the first. This is the basic
CH55xT board.

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

I found this website by Christian where you can do pinout diagrams.
https://christianflach.de/ic-pinout-diagram-generator/
I have emailed Christian the code to add the CH552 family. There is a
problem with the CH552P QFN pinout. Here is a pic of the pinouts

: Bearbeitet durch User
von Ray R. (cluso99)


Lesenswert?

Today I did the pinout diagrams for the CH340 series, the CH551G,
combined the CH552/4 series, and the CH558/9 series.
Hopefully they will be on the website soon :)

von Ray R. (cluso99)


Lesenswert?

Thomas,
Now that I have the latest SDCC compiler v4.1.0 working for both CH552
and CH554 I have been looking at debug.h and debug.c and CH554.h.

I recall you saying you wanted to tidy debug up. To me (not a GCC/SDCC C
programmer) it seems that debug is not really debug, but rather a few
utility routines.

What are your thoughts as I don't want to reinvent the wheel? I can do
something here to help if you would like, before I get too involved with
coding my project.

BTW I found these typos in debug.h. I am not sure where these fixes
should be posted.
#ifndef  UART0_BUAD
#define  UART0_BUAD    9600
#endif

#ifndef UART1_BAUD
#define  UART1_BUAD    9600
#endif

BUAD should be BAUD in 3 places.

Ray

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

Ray, this debug.c comes from from WCH, including all typos and limits. I
guess originally the main purpose was to have printf ready for debug
outputs on UARRT0.
The clock & baudrate are setup by defines which means fixed consts at
compile time. If you change clock during runtime for some reason,
neither uart nor delay will work correctly.

The main reason why i dont use debug.c is because under Keil you get
warnings about unused functions. Not a real problem but i always fix my
code until no warnings pop up.

BTW That usage of debug.c for printf does not work anyway under SDCC out
of the box, because under SDCC putc is not part of the std lib. In keil
a putc version is linked to the code if printf is used for sending the
output to UART0. So for SDCC you have to provide your own putc to get
printf ready.

There is one more thing:
If you check the reload calculations for the baudrate. They use a long
div which is a very bad idea on a 8 bit controller stupid since they
just use a div by 10.

I have not worked on my debug.lib for the last too weeks. I know there
are still some flaws in the SDCC asm parts which needs to be fixed. I
still did not figure out how i have to handle params for the large mode.

von Ray R. (cluso99)


Lesenswert?

Thomas. Thanks for your info.
I'm not sure what you suggest I do. I don't have Keil so I'm stuck with
SDCC.

Debug.c needs to be compiled with SDCC separately.

Should I create a new library folder for CH55x and place the library in
it?
Split debug.c (and debug.h) into separate files (CH554config and
CH554serial and CH554wdtTimer) ie For the basics - CfgFsys, mDelayus,
mDelayms and put the UART routines into another file and Timer/Watchdog
into a third file?

Place CH554.h and CH559.h into this folder too?

Ray

von Thomas Z. (usbman)


Lesenswert?

well as i said i dont use that debug.c at all. My controller usually
work at the default fSys (6MHz) so i just copy those 2 delay functions
to main and set #define  FREQ_SYS 6000000L. So i have no neet for
CfgFsys().

When it comes to serial com i setup the UART manually (UART1). For the
Reload values I use the spread sheet from my repro.

I just once had a case up to now on the ch559 where i had change fSys to
48MHz to speedup some descrampling. For that i just changed the clock
for this function and fall back to the default when finished.

As for CH554.h or CH559.h I have them local in \inc which means i need
to copy  them always into the local project. Others prefer to have those
files in SDCC\inc directory. Then you always can do a #include <CH554.h>
instead of some #include ".inc\CH554.h"

But these are all my preferences. You also simply can use debug.c but
dont forget to use -DFREQ_SYS=%dfreq_sys% when compiling debug.c

: Bearbeitet durch User
von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

Here is my try at conditional compiling the various routines in debug.c.
What I tried was to use #define in the main file (blink4.c) but it does
not pass through to my debug.c/h replacement (ch554_lib.c/h) so I needed
to compile using -Dxxx parameters.

von Ray R. (cluso99)


Angehängte Dateien:

Lesenswert?

I also tried splitting debug.c/h into config.c/h delay.c/h uart0.c/h
uart1.c/h wdtm.c/h but in the end I wasn't happy with this.

von Ray R. (cluso99)


Lesenswert?

As I mentioned a few posts back, I have done the CH55x family pinouts.
They are now live soif you find any errors please let me know.
Christian has done a fantastic job to take a javascript definition and
render them in pictures.

https://christianflach.de/ic-pinout-diagram-generator/

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ray R. schrieb:
> I also tried splitting debug.c/h into config.c/h delay.c/h uart0.c/h
> uart1.c/h wdtm.c/h but in the end I wasn't happy with this.

yes and that tons of ifdefs are not the best way to handle this problem.
This is where a real lib may be a better solution. Just put every single
function in an extra file compile them and create a lib containing all
that functions.

The linker will just include functions used in the app. Problem solved.
Check my example. The functions are named a bit different because
functions also behave a little different. For example my delay functions
currently just take 8 bit params and maybe they still need some
finetune.

I am still not sure if i should uses the same names.
That multible definitions you will get comes from my own compiler.h. It
seems there is something wrong with my sfr16 makro for SDCC. for now you
may just ignore it. I will soon update the git repro.

von Ray R. (cluso99)


Lesenswert?

Thanks for posting this Thomas. I will take a look tonight and report
back.
Did you take a look at the pinout diagrams?

von Thomas Z. (usbman)


Lesenswert?

Ray, note this lib is not very well tested, there might still be bugs
inside.
At this time its more like a proof of concept. That fastcopy functions
will work in smal model only.
Yes i checked that pinouts nice work.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Thomas Z. schrieb:
> That multible definitions you will get comes from my own compiler.h. It
> seems there is something wrong with my sfr16 makro for SDCC.

here is modified version of the lib with no warnings. I need to update
my compiler.h

von Thomas Z. (usbman)


Lesenswert?

Ich habe heute die Debug Lib vervollständigt und auch das Keil
Projektfile hochgeladen. Es ist nun möglich die Lib für Keil und SDCC zu
bauen.

Ich würde mich über Tests aber auch Kritik / Verbesserungsvorschläge
freuen.

Einen Haken hat die Sache noch ich hatte mich beim Anlegen mit dem
Ordner vertippt, CH544 anstelle von CH554. Ich bin leider noch ein
ziemlicher Nob was Gid angeht. Ich hab noch nicht rausgefunden wie man
ein Verzeichnisname ändert.

https://github.com/usbman01/Replacement-WCHs-debug.c

Nachtrag: vieleicht kennt jemand hier einen Weg wie man sdar ein
controlfile mitgeben kann. Ich bin da nicht so recht schlau geworden wie
das geht. Das würde die überlange zeile in der Batch verhindern.

: Bearbeitet durch User
von Ray R. (cluso99)


Lesenswert?

This will partially reduce the line length

set s=..\obj\sdcc\
sdar -rc %s%ch554_debug_SDCC.LIB %s%clksetup.rel %s%wdtchange.rel
%s%wdtfeed.rel %s%wdtstart.rel %s%wdtstop.rel %s%delayms.rel
%s%delayus.rel %s%pwm1_alt.rel %s%pwm2_alt.rel %s%uart0_alt.rel
%s%uart1_alt.rel %s%fastxcopy.rel %s%fastccopy.rel %s%simpleuart.rel
%s%uart0_24M.rel %s%uart0_16M.rel %s%uart0_12M.rel %s%uart0_12M.rel
%s%uart0_6M.rel %s%uart0_3M.rel %s%uart0_750k.rel %s%initstdio.rel

BTW The ch554_debug_SDCC.LIB you posted 2 posts back seems to compile
unused routines in the hex file. Is there a way to not include unused
routines?

von Ray R. (cluso99)


Lesenswert?

Or try this - the ' ^\n\t' cases a continuation followed by newline and
a tab.

sdar -rc ^
  ..\obj\sdcc\ch554_debug_SDCC.LIB ^
  ..\obj\sdcc\clksetup.rel ^
  ..\obj\sdcc\wdtchange.rel ^
  ..\obj\sdcc\wdtfeed.rel ^
  ..\obj\sdcc\wdtstart.rel ^
  ..\obj\sdcc\wdtstop.rel ^
  ..\obj\sdcc\delayms.rel ^
  ..\obj\sdcc\delayus.rel ^
  ..\obj\sdcc\pwm1_alt.rel ^
  ..\obj\sdcc\pwm2_alt.rel ^
  ..\obj\sdcc\uart0_alt.rel ^
  ..\obj\sdcc\uart1_alt.rel ^
  ..\obj\sdcc\fastxcopy.rel ^
  ..\obj\sdcc\fastccopy.rel ^
  ..\obj\sdcc\simpleuart.rel ^
  ..\obj\sdcc\uart0_24M.rel ^
  ..\obj\sdcc\uart0_16M.rel ^
  ..\obj\sdcc\uart0_12M.rel ^
  ..\obj\sdcc\uart0_12M.rel ^
  ..\obj\sdcc\uart0_6M.rel ^
  ..\obj\sdcc\uart0_3M.rel ^
  ..\obj\sdcc\uart0_750k.rel ^
  ..\obj\sdcc\initstdio.rel

von Thomas Z. (usbman)


Lesenswert?

Ray R. schrieb:
> BTW The ch554_debug_SDCC.LIB you posted 2 posts back seems to compile
> unused routines in the hex file. Is there a way to not include unused
> routines?

i guess you mean the various delayus variants. I dont see a way to not
include them at this time, because of the way the function is designed.

As you can see I just use the Clk register to determine which delayus
will be used. So therefore i have to include all variants. Until now the
750Khz delay and 187khz delay are missing and give no acurate response.

von Deqing (Gast)


Lesenswert?

Aaron C. schrieb:
> Hello.
>
> The CH554, CH558 and CH559 can do this
>
> For the CH559 I have a code with Bitluni for exactly your project
> created.
>
> https://youtu.be/Th88RiSmj2w

I'm sharing the lesson I learned about the USB host. DO NOT USE it
without a crystal. The internal oscillator is not accurate enough and
some peripheral (especially AVR V-USB) will not send ACK back to host.
This has been confirmed with the FAE.

von Thomas Z. (usbman)


Lesenswert?

Deqing schrieb:
> The internal oscillator is not accurate enough and some peripheral
> (especially AVR V-USB) will not send ACK back to host. This has been
> confirmed with the FAE.
thanks for that Info, I know some of that threads at WCH but i cant
confirm that. I build a host based on a CH559 and could successfully
enumerate a memory stick. No problem with datatransfer too.

AVR V-USB ist a lowspeed device timing ist completely done in firmware.
Maybe its a problem on LS devices or V-USB itself.

Even WCH sells preprogramed chips with hostmode and without xtal CH9350

von Deqing (Gast)


Lesenswert?

Thomas Z. schrieb:
> Deqing wrote:
>  > The internal oscillator is not accurate enough and some peripheral
>> (especially AVR V-USB) will not send ACK back to host. This has been
>> confirmed with the FAE.
> thanks for that info, I know some of that threads at WCH but i cant
> confirm that. I build a host based on a CH559 and could successfully
> enumerate a memory stick. No problem with datatransfer too.
>
> AVR V-USB is a low-speed device timing is completely done in firmware.
> Maybe its a problem on LS devices or V-USB itself.
>
> Even WCH sells preprogramed chips with hostmode and without xtal CH9350

I guess the V-USB only sample 1 time for each bit while hardware USB
samples more times each bit. With my test, a CH549 with 1.4% clock error
dit not get any ACK. A CH549 with 0.6% clock error got ACK at the 6th
request. A CH549 with 0.3% clock error got ACK every time.

I did not get such issue with another USB peripheral so it may not be a
common problem.

von Thomas Z. (usbman)


Lesenswert?

Deqing i am interested on the bootloader of the CH549. Could you do me a
favour and read out code from 0xF400 to 0xFFFF and post a binary here or
send it to my git email account. As you might know i am intersted on
those loaders and these chips are not available right now.
That would be great

von Deqing (Gast)


Lesenswert?

Thomas Z. schrieb:
> Deqing i am interested on the bootloader of the CH549. Could you
> do me a
> favor and read out code from 0xF400 to 0xFFFF and post a binary here or
> send it to my git email account. As you might know i am intersted on
> those loaders and these chips are not available right now.
> That would be great

I can help with that and I got multiple CH549. Do you have a code
dumping the flash so I can save some time writing one?

von Thomas Z. (usbman)


Lesenswert?

Deqing schrieb:
> I can help with that and I got multiple CH549. Do you have a code
> dumping the flash so I can save some time writing one?

thanks that will be great. I will prepare some code tomorrow to dump it
via Uart0 in ascii. Here its already 8 pm. So you just need to connect a
serial converter to uart0 and open some terminal.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Hello Deqing,
i compiled a simple dumper in keil. If i did not make any mistake it
should dump the the bootloader to UART0 @ 57600 8N1 in ascii.
The zip contains the complete keil project, but you may simply use
dumper.hex

Thanks

von Deqing (Gast)


Angehängte Dateien:

Lesenswert?

Thomas Z. schrieb:
> Hello Deqing,
> i compiled a simple dumper in keil. If i did not make any mistake it
> should dump the the bootloader to UART0 @ 57600 8N1 in ascii.
> The zip contains the complete keil project, but you may simply use
> dumper.hex
>
> Thanks

Not sure why the code did not generate anything meaningful on UART, I
guess it is the baudrate issue. I rewrote the code in Arduino with CDC
anyway.

All CH549 chips I have prints the same thing with a lot of 0 between
F400 and FBFF. I guess it may be protected?

von Thomas Z. (usbman)


Lesenswert?

mm thanks for the dumping. As for CH549 this cant be the complete
loader. I think you are right seems they disabled movc from 0xF400 to
0xFC00. I dont see any other way to dump this.
The b formater is special to Keil. The intersting thing is that this
loader is bigger than the other ones. I have already a 2.4 from the
CH554.

I wonder what will be dumped with E_DIS=1. Maybe a dump from 0x0000 to
0xFFFF.

: Bearbeitet durch User
von Deqing (Gast)


Angehängte Dateien:

Lesenswert?

Thomas Z. schrieb:
> mm thanks for the dumping. As for CH549 this cant be the complete
> loader. I think you are right seems they disabled movc from 0xF400 to
> 0xFC00. I dont see any other way to dump this.
> The b formater is special to Keil. The intersting thing is that this
> loader is bigger than the other ones. I have already a 2.4 from the
> CH554.
>
> I wonder what will be dumped with E_DIS=1. Maybe a dump from 0x0000 to
> 0xFFFF.

It doesn't help much.

von Thomas Z. (usbman)


Lesenswert?

Deqing schrieb:
> It doesn't help much.

ok seems this is a new core then, that simple aproaches dont work.
Anyway thanks for your help. Maybe i can figure out something later.

von Deqing (Gast)


Lesenswert?

Thomas Z. schrieb:
> Deqing schrieb:
>> It doesn't help much.
>
> ok seems this is a new core then, that simple aproaches dont work.
> Anyway thanks for your help. Maybe i can figure out something later.

I also tried to use the A6 verify command to dump the data.
Unfortunately even with the data on 0xFC00, the A6 command did not
respond OK. So I think there must be some protection as well.

von Thomas Z. (usbman)


Lesenswert?

Deqing schrieb:
> I also tried to use the A6 verify command to dump the data.
> Unfortunately even with the data on 0xFC00, the A6 command did not
> respond OK. So I think there must be some protection as well.

Well A6 does not work anymore in the Bootloader aera in V2.4 they fixed
that. I could compile a V2.3 from CH559 to a different start address and
do a fix that it would report itself as a CH559. But i am not so shure
If that would help.
If they disabled movc there ist no way i can think of.

Further that matches with some confirmation at the WCH bbs where one guy
said calling the bootloader manually does not work on CH549.

: Bearbeitet durch User
von Peter (Gast)


Lesenswert?

Aaron C. schrieb:
> -8051 Kern mit den Meisten Standard Register, befehlen usw. nur 10-15x
> Schneller

In Zeiten von ARM Cortex M braucht das kein Mensch mehr.

Es sei denn, man hat schon einen 5k Euro IAR-Compiler.

von Thomas Z. (usbman)


Lesenswert?

I did some disassembly on 0xFC00 and that part follows the general
patterns i know from the other V2.4 loader.

Even the vars are at the same places.
some addresses:
- 0xFBCA : main
- 0xFC79 : mainloop
- 0xFCA7 : Serial Dispatcher
- 0xFD32 : FlashProgPage
- 0xFD8D  : Keil rand()
- 0xFE23 : PrepareUsbPaket()
- 0xFE5A : CopyDescPaket()
- 0xFE8E : Keil ?C?CLDPTR
- 0xFEA7 : Keil ?C?CSTPTR
- 0xFEB9 : FlashErasePage()
- 0xFED4 : C_Startup
- 0xFEE0 : Uart0Rx()
- 0xFEEB : Uart0Tx()

A educated guess might be that 0xF400 and 0xF800 range is only activated
as long as bBOOT_LOAD ==1 which means just on PwrOnReset cleared on
SoftReset.

Since the FlashInterface is very different from the CH559 i am hoping
that it might be possible to change some bits from 0 to 1 in the unused
part starting at 0xFEF5. If that is possible it simply means that last
segment is not protected. Otherwise there is no way and the chips are
secure.

if thats working there would be the place for an attack. I need to find
some of that chips.

von Thomas Z. (usbman)


Angehängte Dateien:

Lesenswert?

Ich hab mir einen neuen Stick auf Basis des CH552 gebaut. Die Platine
enthält die So16 Variante der CHxxx chips 2 Leds und eine Stiftleiste
die entsprechend der WCH-Link Platine belegt habe. auf der Unterseite
gibts optional einen 3.3V Regler sowie ein SPI Flash.
Die Platine ist mit Eagle designed, da ich aber gerade dabei bin auf
KiCad umzustellen, hab ich das mal in KiCad importiert. Bis auf ein paar
Bauteil Bezeichner, die ich manuell verschoben hatte, entspricht das
Layout weitgehend dem Eagle Original.

Als erstes habe ich meinen Midi Source und ein DualCDC portiert, beides
funktioniert unter Keil schon mal. Es ist auch das erste mal dass ich
meine debug lib verwendet habe (Uart1Alt(), fastccpy()). Zwar keine
große Sache zeigt aber dass ich mit der Lib auf dem richtigen Weg bin.

Für die USB Midi Funktion versuche ich mir gerade ein FW Update via
SysEx zu bauen, die Idee dabei ist eine 2. Kopie im Flash
bereitzuhalten, die CRC zu testen und dann je nach Ergebnis beim Start
die FW auszutauschen.

: Bearbeitet durch User
von Harald (Gast)


Lesenswert?

Ich wollte mal etwas mit der USB-Host Funktion des CH559 spielen, habe
mir einige Tutorials dazu angesehen. Während ich auf die HW warte mal
drei Fragen dazu an die CH55x-Spezialisten:

1. Mir fällt auf, dass die Host-Designs alle ohne Quarz sind.
USB-Devices ohne Quarz sind ja keine Seltenheit, beim Host habe ich das
aber noch nicht gesehen. Ist der interne Oszillator so gut oder müssen
die Slaves einfach mit der Abweichung leben? Bei einem Device ohne Quarz
kann ich mir das gut vorstellen, bei einem Device mit Quarz hingegen
weniger.

2. An einem CH559 im SSOP20 habe ich nur einen USB-Port, oder habe ich
da etwas übersehen?

3. Kann ich an der USB-Serial Software zwei USB-Geräte gleichzeitig
anschließen und die werden beide zum UART übertragen?

Vielen Dank!

von Thomas Z. (usbman)


Lesenswert?

Harald schrieb:
> Ist der interne Oszillator so gut oder müssen
> die Slaves einfach mit der Abweichung leben?

Ich hab vor einiger Zeit mal auf dem CH559 einen Host gebaut der einen
Memory Stick enumeriert das hat problemlos ohne quarz funktioniert.
Falls du da Bedenken hast kannst du ja einen ext Quarz benutzen und die
PLL passend einstellen, hab ich allerdings noch nie gemacht.

zu 2: ja nur ein Port

zu 3. verstehe ich nicht

von Harald A. (embedded)


Lesenswert?

Hallo Thomas,
Vielen Dank für deine Antworten. Es ist nicht so, dass ich mich um einen
Quarz reißen würde - es hat mich nur gewundert. Ich denke mal, dass es
in gewissen Grenzen ganz gut ohne Quarz funktioniert, im Zweifel sollte
man wahrscheinlich besser einen Quarz einbauen.

Zu 3. - ich meinte diesen Source hier:
https://github.com/MatzElectronics/CH559sdccUSBHost
Ich habe mir das Video von Aaron aber nochmal genau angeschaut und er
packt ja tatsächlich zwei USB-Geräte an den CH559. Also funktionieren
zwei USB Devices gleichzeitig.

von Thomas Z. (usbman)


Lesenswert?

Harald es gibt Hinweise, dass V-USB Probleme an einem Host ohne Quarz
hat, Deqing hat weiter oben was dazu geschrieben. Aaron und ich haben
das bei Devices mit HW USB nicht bemerkt.
Das Beispiel von Aaron kenne ich nicht im Detail. Der CH559 besitzt
keinen Hub man muss also manuell zwischen den beiden Host Ports
umschalten. Es gibt nur einen gemeinsamen Registersatz für beide Host
Ports.
WCH hat übrigens auch einen Controller mit integriertem HUB. CH555 der
wohl weitgehend vom CH556/7 abgeleitet ist. Diese Teile sind relativ neu
und noch nicht allgemein verfügbar.

von Aaron C. (Firma: atcnetz.de) (atc1441)


Lesenswert?

Hier ist der code von dem genannten beispiel
https://github.com/atc1441/CH559sdccUSBHost/blob/master/USBHost.c

von Harald A. (embedded)


Lesenswert?

V-USB ist doch diese Software-Emulation eines USBs, richtig? Das hätte
für mich eh keinerlei Relevanz da meiner Meinung nach völlig obsolet.
Danke auch für die Erläuterung mit dem Hub. Im verlinkten Source wird ja
dauernd vom RootHubPort gesprochen, meint dann aber offensichtlich in
diesem Zusammenhang etwas anderes.

Völlig bekloppt an dem Teil ist ja die Tatsache, dass man ausgerechnet
einen der Quarz-Anschlüsse für den Download auf GND ziehen muss. Damit
führt man schön die HF spazieren und ggf. noch auf einen Taster zur
„verbesserten“ Abstrahlung.

: Bearbeitet durch User
von Thomas Z. (usbman)


Lesenswert?

Harald A. schrieb:
> Völlig bekloppt an dem Teil ist ja die Tatsache, dass man ausgerechnet
> einen der Quarz-Anschlüsse für den Download auf GND ziehen muss. Damit
> führt man schön die HF spazieren und ggf. noch auf einen Taster zur
> „verbesserten“ Abstrahlung.

na ja zu dem Zeitpunkt beim PowerOn Reset ist das ein ganz normaler Port
Pin. Der Controller läuft auf dem internen Oszilator, Ich glaube 12MHz.
Das ganze FW Update läuft via internal Oszilator. Erst deine Anwendung
gibt dann den ext Oszi frei und setzt die PLL. WCH empfiehlt danach etwa
10 ms zu warten bis das alles stabil läuft. Einen Taster wirst du nur in
der Debug Version haben üblicherweise ist da einfach an Jumper gegen
GND. Aufpassen must du nur wenn statt dem quarz ein Oszilator verwendet
wird.
Erst deine FW macht aus P4.6 den XI.

Zum Verständniss:
Beim PowerOn Reset und nur da wird anstelle des ResetVectors (0x000)
nach 0xF400 zum Bootloader gesprungen. Ich vermute dass da einfach das
BootloaderSegment nach 0x000 gespiegelt ist.
Das ist natürlich Spekulation, deckt sich aber mit Erkenntnissen aus
Experimenten mit Reset Pin und den Config Registern.

: Bearbeitet durch User
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
