Hallo Forum

Ich habe 50m eines geschirmten 3x0.75mm² Kabels bei mir herumliegen
(eigentlich ein geschirmtes Energiekabel mit 2 schwarzen und einer
gelb/grünen Ader) und frage mich, ob das nicht auch gut als XLR
Mikrofonkabel taugen würde.
Die Frage erscheint (mir zumindest) auf den ersten Blick simpler als sie
vielleicht ist.

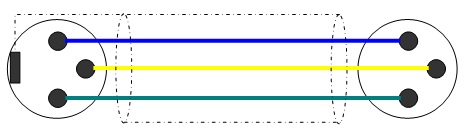

Ich würde alle drei Innenleiter von Kontakt zu Kontakt ziehen und die
Schirmung auf das Steckergehäuse löten, wobei dies nur auf einer Seite
(an der Quelle), um keine Masseschleifen zu bekommen.
Was spricht für diese Methode, was dagegen?

Grüße
FireHeart

Autor: Achim B. (bobdylan)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Leg den Schirm einseitig mit auf die 1, denn du kannst dich nicht drauf
verlassen, dass die Buchsengehäuse in den Geräten auf Masse liegen.

Autor: Sebastian R. (sebastian_r569)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Schirm auf Gehäuse ist in der Veranstaltungstechnik sehr unüblich.

In den wenigsten Geräten dürfte das Gehäuse mit Pin 1 verbunden sein,
wodurch der Schirm, wenn das Kabel zwischen zwei solcher Geräte steckt,
kein Potential hat und damit womöglich mehr Probleme verursacht, als
löst.

Und wenn das Gehäuse auf Schirm liegt, kann das, sobald der Stecker auf
einem geerdeten Metallgegenstand (Caseprofil, Traverse, Metallgehäuse)
liegt, zu einer Masseschleife und dem typischen Brummen führen.

Fazit: Auf eine Ader verzichten und wie üblich den Schirm auf Pin 1
legen.

Lektüre:
https://www.rane.com/note151.html
https://www.rane.com/note165.html
https://www.rane.com/note110.html

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian R. schrieb:
> Fazit: Auf eine Ader verzichten und wie üblich den Schirm auf Pin 1
> legen.

ACK, und nicht wundern wenn man sich mit einer unverdrillten Leitung
mehr Brumm einfängt.

Autor: Dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Schirm auf Gehäuse ist in der Veranstaltungstechnik sehr unüblich.
Bei einfach geschirmten Kabeln, d'accord.

Bei unabhängig doppelt geschirmten Kabeln gibt es sowas. Bessere Lösung
ist aber einen Vorverstärker nach wenigen Metern Kabel einzusetzen.

Bei wirklich langen Leitungen sollte bedacht werden, dass der
Wellenwiderstand eines Stromkabels meistens unterschiedlich zum
Audiokabel ist. Einfach ausprobieren und an den Satz nur erinnern, wenn
die Höhen nicht mehr passen sollten.

Autor: Michael B. (laberkopp)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Fire H. schrieb:
> Ich habe 50m eines geschirmten Energiekabel 3x0.75mm² mit 2 schwarzen
> und einer gelb/grünen Ader und frage mich, ob das nicht auch gut als
> XLR Mikrofonkabel taugen würde.

Nein.

Mikrophonsignale sind empfindlich, und brauchen keine 0.75mm2.

Falsche Schirmung, Verdrillung, Masseführung führt zum Brummen bzw.
Einstreuung von Störungen.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fire H. schrieb:

> Ich frage mich, ob das nicht auch gut als XLR Mikrofonkabel taugen würde.

Ist das für diesen Zweck nicht etwas steif?

Autor: Fire H. (fireheart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Forum

Danke für die vielen Antworten.
Ich muss mich erst mal durch die Links durcharbeiten....die sind
wirklich gut und ausführlich.

>Ist das für diesen Zweck nicht etwas steif?
Ich hatte 50m 3x0.75mm² bestellt, um die leistungsarmen Geräte mit einem
dünnen, handlichen Kabel versorgen zu können. Dummerweise wurde durch
ein Missverständnis daraus ein geschirmtes Kabel. Somit ist es auch für
diesen Zweck nicht mehr wirklich handlich. Andererseits ist es nun mal
da und die Frage erhob sich, ob ich damit nicht ein robustes Audiokabel
(das auch mal Draufsteigen aushält) machen kann.

Grüße
FireHeart

Autor: Dieter (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Probieren geht über studieren.

Wenn es für die Eigennutzung verwendet wird.

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Michael B. schrieb:
> Mikrophonsignale sind empfindlich, und brauchen keine 0.75mm2.

Ich habe 50m eines (sehr teuren) Monacor- Mikrofon-Kabels, das hat
wirklich 0,75. Ist dick wie ein Stromkabel, ist aber keins.
Bei Audio mußt schon aufpassen. Bei Lautsprechern kannst jedes
Stromkabel nehmen. Aber bei Audio solltest schon ein Audiokabel nehmen.

Ich hab den Link momentan nicht parat, selber suchen, wir haben vor
einiger Zeit auf µC schon mal lang und intensiv über "Koaxialkabel als
Audiokabel" diskutiert. Ich kann Dir generell von 'anderen Kabel-Arten'
abraten.
Ich hatte vom 'r' einen Packen HQ-Audiokabel bestellt, das waren
mordsdicke Trümmer (Foto findest dort) und 'Koaxial'kabel, also eine Art
Antennenkabel mit starrem Innenleiter und Alufolienumhüllung. Was soll
ich sagen:

Diese haben haben ganz einfach die --Stereoinformation-- ausgelöscht.

Also das Signal in eine Art Mono-Signal verwandelt.
Die techn. Details kannst dort (langatmig) nachlesen :

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hamma schon gefunden

Beitrag "Koax als Audiokabel"

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Fire H. schrieb:
> Ich würde alle drei Innenleiter von Kontakt zu Kontakt ziehen und die
> Schirmung auf das Steckergehäuse löten, wobei dies nur auf einer Seite
> (an der Quelle), um keine Masseschleifen zu bekommen.
> Was spricht für diese Methode, was dagegen?

Am Besten wäre: du ladest Dir von irgendeinem 'Behringer'-Gerät eine
Bedienungsanleitung herunter, da findest immer genaue Angaben zum
'Verlöten'.

Autor: Sebastian R. (sebastian_r569)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schweiß-auf-der-Stirn schrieb:
> Am Besten wäre: du ladest Dir von irgendeinem 'Behringer'-Gerät eine
> Bedienungsanleitung herunter, da findest immer genaue Angaben zum
> 'Verlöten'.

Und da steht dann drin, wie mit dem Schirm zu verfahren ist und was man
bei 3 Adern zu tun hat und wie das funktioniert?

Spannend. Ich dachte, in den Anleitungen stehen immer nur die
Steckerbelegungen und vielleicht noch mal einfache Adapter (Asym. Klinke
auf XLR,...) drin. Ich wusste nicht, dass da mittlerweile ausführliche
Artikel drin stehen!

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian R. schrieb:
> Spannend. Ich dachte, in den Anleitungen stehen immer nur die
> Steckerbelegungen und vielleicht noch mal einfache Adapter (Asym. Klinke
> auf XLR,...) drin. Ich wusste nicht, dass da mittlerweile ausführliche
> Artikel drin stehen!

Der Uli Behringer ist auch deshalb so groß geworden, weil er 'solchen
Kleinkram' ausführlich erklärt hat. Auch wie bei Brumm etc. zu verfahren
ist.

PS. Heutzutage sind seine 'Erklärungen' aber deutlich geschrumpft. Es
gibt Manuale meist nur noch als pdf-Download - und dann oft nicht einmal
mehr in Deutsch. Internationale Größe hat offensichtlich auch seinen
Preis...

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:
Angehängte Dateien:

Bewertung
-2 lesenswert
nicht lesenswert
Mit dem Gehäuseschirm(!) verbundene sog. (Signal-)Schirme sind
demzufolge nur -einseitig- anzuschließen, am Ausgang, und 'reichen' bis
in den Eingangsstecker. Sonst kriegst meist eine Brumm-Schleife.


Mikrofonkabel führen bei prof. Kondensator-Mikrofonen eine
Phantomspannung von +48V. Der Output von dynamischen Mikrofonen ist
überdies recht gering, weshalb bei längeren Strecken besonderes
Augenmerk auf diese gelegt werden muß. usw.usw. Ist eine Wissenschaft
für sich. Eben!

Autor: qwerzuiopü+ (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Dieter schrieb:
> Bei wirklich langen Leitungen sollte bedacht werden, dass der
> Wellenwiderstand eines Stromkabels meistens unterschiedlich zum
> Audiokabel ist.

Mag sein, ist für Audio aber irrelevant. Der Pemittivität der üblichen
Isolationsmaterialien liegt so im Bereich 3-5. Nehmen wir mal 4 zum
Rechnen. Also ist das Licht mit 1.5E+8 m/s unterwegs. Die Wellenlänge
bei 20kHz beträgt also roundabout 7,5km. Unterhalb von Lambda/10 sind
sämtliche Welleneffekte quasi vernachlässigbar (Und damit auch der
Wellenwiderstand). Solange du also nicht gerade 750m Kabel hast (/am
Stück/), interessiert der Wellenwiderstand bei Audio nen feuchten Dreck.

Autor: Achim B. (bobdylan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sag mal, Mister Scheiß-auf-der-Stirn, war dein Nick bis vor kurzem noch
"Rudi Ratlos"..?

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
qwerzuiopü+ schrieb:
> interessiert der Wellenwiderstand bei Audio nen feuchten Dreck.

Ist schon auch interessant meine ich. Aber viel wichtiger sind
Skin-Effekte und anderer solcher RUDI-RATLOS- Scheiß.
Glaub mir, ein gutes altes billiges dünnes Cinch-Kabel verursacht
deutlich weniger AudioProbleme als jedes 'moderne' Kabel aus
Recycle-Chinesien.

Ich habe das dort drüben ja dargelegt. Nicht nur der Innenleiter sondern
auch der Schirm, deren Konstruktion und auch deren Abstand ist
wesentlich. Bei diesem 'r' -Kabel war zB der Innenleiter dick isoliert
(Antennkabel-like), drumherum ein Alufolien-Schirm und darüber erst ein
Kupfergeflecht. Tödlich bei Audio.


Achim B. schrieb:
> war dein Nick bis vor kurzem noch

Gast-Namen werden von Manchen hier auch 'unberechtigt' verwendet. Manche
verwenden auch mehrere verschiedene Namen unter denen sie -gleichzeitig-
in einem -einzigen- Thread schreiben. Denn sie haben keine Freunde und
wollen sich trotzdem gut unterhalten. Dazu gehöre ich NICHT !
Aber: gut beobachtet, lieber Freund 'Achim B.' !
Deine Pleite als Behringer-Händler überwindest wohl nie?

Autor: Achim B. (bobdylan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schweiß-auf-der-Stirn schrieb:
> Deine Pleite als Behringer-Händler überwindest wohl nie?

Da hast du etwas gründlich falsch verstanden... Sonst aber auch...

Schweiß-auf-der-Stirn schrieb:
> Ich habe das dort drüben ja dargelegt.

Ja, und auch "dort drüben" haben wir herzlich gelacht. (Bzw. uns
fremdgeschämt.)

: Bearbeitet durch User
Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Achim B. schrieb:
> Ja, und auch "dort drüben" haben wir herzlich gelacht.

Freilich. Ist ja ein bekanntes Lach-Forum.

Die Wissenden lachen über die Ungläubigkeit der Unwissenden.
Die Unwissenden lachen rotverlegen lauthals mit.
Alle: .. Immer heiter ... immer weiter ...

My baby don´t care for ..

Autor: qwerzuiopü+ (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Schweiß-auf-der-Stirn schrieb:
> Aber viel wichtiger sind Skin-Effekte

Und inwiefern soll der relevant sein? Dem Audio dürfte doch egal sein,
ob es näherungsweise den ganzen Draht oder nur dessen Oberfläche nutzt.
Denn Strom wird da ja sowieso kaum übertragen, sodass der Widerstand
egal ist.

Schweiß-auf-der-Stirn schrieb:
> Nicht nur der Innenleiter sondern auch der Schirm, deren Konstruktion
> und auch deren Abstand ist wesentlich.

Na klar...
Beim Lautsprecherkabel für 1kW an 2 Ohm vielleicht.

Autor: Dieter (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ein Wellenwiderstand mit grossem c' kann Hoehen merklich schwaechen.

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
qwerzuiopü+ schrieb:
> Und inwiefern soll der relevant sein?

Das war eben die Frage. Fakt ist, daß der Kabelaufbau einen
-wesentlichen- Einfluß auf die Stromleitungseigenschaften hat. Mit dem
Kabelaufbau kommen also alle negativen Eigenschaften wie Kapazitäten etc
zum Vorschein.

Bei Audiokabeln brauchst 'da' auch nicht viel herummessen, im Vergleich
zu HF- oder Datenleitungen, das hörst ja ohnehin. Manche nehmen die
durch fehlerhaften Kabelaufbau verursachten 'Störungen' als 'halt
gottgegeben' an, andere kaufen sich ein anderes Kabel.

Ich hatte eben das Glück, daß ich seit vielen Jahren mit Effektgeräten
meinen Sound aufbessere. Hier: Stereospreize plus Hall. Hätte ich das
nicht gehabt, und wäre es nicht gewohnt gewesen, hätte ich nur einen
veränderten 'Sound' gehört.

Für einen ersten Anhaltspunkt hab ich gegoogelt und bin (wie immer) auf
µC.net gelandet. Ich suchte also, im Zuge und wegen der Diskussion, nach
einer Erklärung für dieses sonderbare -- Übertragungsverhalten -- dieses
als HQ-Audiokabel angepriesenen 'Antennenkabels'.

Googeln nutzt da nix mehr, da mußt gleich ordentlich in der wikipedia
versumpfen.


Warum versumpfst nicht mal du dort und versuchst eine nachvollziehbare
Erklärung für uns (oder dich selbst)zu schreiben ?


NUR beim erklärenden --SCHREIBEN- lernst auch wirklich was.
Deshalb.
schreibe ich soviele Seiten !

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
**
Beitrag "Koax als Audiokabel"
**

Abdul K. schrieb:
> Nun ja, es wäre zu untersuchen ob bei den üblichen extrem
> niedrigen THD-Wünschen nicht auch die Reflexion im anhängenden Kabel
> dieses hochtreibt. Ich könnte mir vorstellen, daß es unerfreuliche
> Erkenntnisse gäben könnte.
>
>
> http://www.firstwatt.com/pdf/art_spk

Auch ein lustiger Link für Elektroniker:
Ist einer von der 'Linkwitz-Group' (Linkwitz-Riley-Filter)

Ich hab zwei Jahre gebraucht, um diese simple Dodel-Theorie
"The First Watt is the most important Watt"
zu verstehen

Autor: Sebastian R. (sebastian_r569)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Schweiß-auf-der-Stirn schrieb:
> Bei Audiokabeln brauchst 'da' auch nicht viel herummessen, im Vergleich
> zu HF- oder Datenleitungen, das hörst ja ohnehin.

Wenn man es hören kann, kann man es auch messen. Und messen ist besser
als hören.

Und da es Menschen gibt, die der Meinung sind, dass ihr
Audiophilie-Kabel (sauerstofffrei, auf klassische Musik eingebrannt,
kristallin harmonisiert und mit Jungfrauenschamhaar umflochten) ja
vieeeel besser klingt als ein Klingeldraht, vertraue ich lieber auf
Messwerte als auf das sehr subjektive und von Suggestion getriebene
Gehör von selbsternannten Experten.

Autor: Schweiß-auf-der-Stirn (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Sebastian R. schrieb:
> Wenn man es hören kann, kann man es auch messen.

Freilich. Den Verlust der Side-Information (MS-Matrix)
kannst ja eh mit einem --Korrelationsgrad Messer aufschneiden.
In feine leckere Scheibchen.

Oder alternativ die Verstärkung der Mid-Information:
als gourmetkonforme Häppchen genießen.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
