Forum: Mechanik, Gehäuse, Werkzeug DC Motor Drehmoment Grundprinzip


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: D a v i d K. (oekel)
Datum:

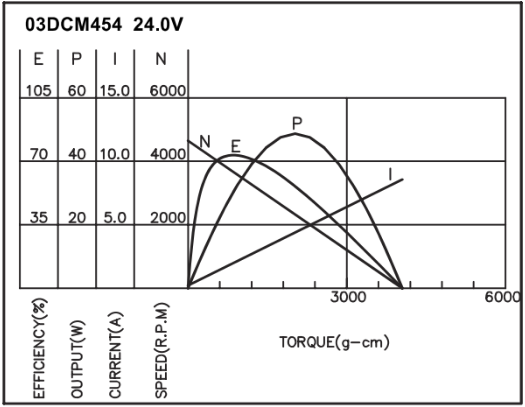

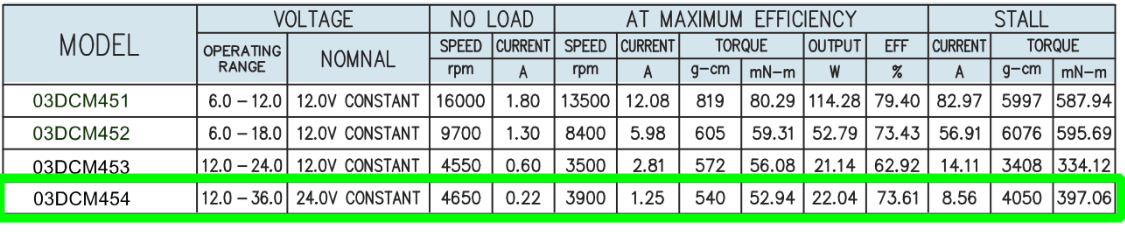

Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich stehe vor der Überlegung, ob ich für eine Anwendung mit starken
Laständerungen von einem Brushless Motor profitieren könnte.

Aktuell habe ich einen mit Bürsten befeuerten und folgende Probleme:
Ich "regel" 3 Stufen 60% 90% 100% über PWM (ohne Getriebe)
- Beim Feinjustieren der Umwucht läuft der Motor VIEL zu schnell.
- Beim Anlauf mit Last kommt er bereits an seine physikalischen Grenzen
(passiert also immer mit 100%)
- Im "Dauer"-Betrieb schwankt die Drehzahl sehr stark, da die entgegen
wirkende Kraft Stahlnadeln in einem Behälter sind und per Zufall zu
Boden fallen. Somit kann es auch passieren, dass bei 45% (eigentlich
ideale Drehzahl) die Apparatur stehen bleibt.

Gerade beim letzten Punkt würde es extrem von Vorteil sein, wenn ich die
aktuelle Drehzahl kennen würde.
Ebenso beim Ersten.

Das Anlaufen bekomme ich wohl nur mit mehr Drehmoment hin, aber schafft
da ein BL wirklich abhilfe?
https://de.wikipedia.org/wiki/B%C3%BCrstenloser_Gleichstrommotor#Kommutierung

Der Beitrag
https://www.mikrocontroller.net/articles/Sensorlose_BLDC_Ansteuerung
hat mich sehr abgeschreckt, da ich meine e-technik Kenntnisse als zu
gering einstufe.

Einfach ein Getriebe zu verwenden wäre Vermutlich die einfachste
Methode, doch, ob dieses nicht zu stark aufträgt steht auf einem anderen
Blatt.

Könnt ihr mir sagen, ob ich überhaupt mit BL größere Erfolge haben
könnte, oder ich lieber bei meiner H-Brücke bleiben sollte?

: Bearbeitet durch User
Autor: Thomas W. (goaty)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat nicht genau was mit deinem Problem zu tun aber vielleicht als
Inspiration:

Für eine Klein-Drehmaschine hab ich einen DC-Motor von Bühler mit dieser
Steuerung ausgestattet.

https://www.elv.de/lastunabhaengige-dc-motor-drehzahlregelung-komplettbausatz.html

Funktioniert sehr gut.

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
D a v i d K. schrieb:

> ich stehe vor der Überlegung, ob ich für eine Anwendung mit starken
> Laständerungen von einem Brushless Motor profitieren könnte.

Kann sein, muss nicht. Das Problem liegt eher bei deinem mangelden
Verständnis und der unzureichenden Regelung.

> Aktuell habe ich einen mit Bürsten befeuerten und folgende Probleme:
> Ich "regel" 3 Stufen 60% 90% 100% über PWM (ohne Getriebe)

Da geht es schon los.

> - Beim Feinjustieren der Umwucht läuft der Motor VIEL zu schnell.

Welche Umwucht? Was treibt der Motor denn wie an?

> - Beim Anlauf mit Last kommt er bereits an seine physikalischen Grenzen
> (passiert also immer mit 100%)

Naja.

> - Im "Dauer"-Betrieb schwankt die Drehzahl sehr stark, da die entgegen
> wirkende Kraft Stahlnadeln in einem Behälter sind und per Zufall zu
> Boden fallen.

Siehe oben. Wir kennen deinen mechanischen Aufbau nicht. Siehe
Netiquette.

> Somit kann es auch passieren, dass bei 45% (eigentlich
> ideale Drehzahl) die Apparatur stehen bleibt.

Weil du keine Drehzahl bzw. Drehmomentregelung hast.

> Gerade beim letzten Punkt würde es extrem von Vorteil sein, wenn ich die
> aktuelle Drehzahl kennen würde.

Sieht so aus.

> Das Anlaufen bekomme ich wohl nur mit mehr Drehmoment hin, aber schafft
> da ein BL wirklich abhilfe?

Nö, denn auch der hat nur ein bestimmtes Maximaldrehmoment. Man kann
genausogut einen Bürstenmotor mit mehr Drehmoment nehmen.

> https://www.mikrocontroller.net/articles/Sensorlose_BLDC_Ansteuerung
> hat mich sehr abgeschreckt, da ich meine e-technik Kenntnisse als zu
> gering einstufe.

Sind sie auch ;-) Außerdem ist sensorlose BLDC Ansteuerung was für
Profis, die Massenproduktion ultrapreiswert machen müssen.

> Einfach ein Getriebe zu verwenden wäre Vermutlich die einfachste
> Methode, doch, ob dieses nicht zu stark aufträgt steht auf einem anderen
> Blatt.

Tja.

> Könnt ihr mir sagen, ob ich überhaupt mit BL größere Erfolge haben
> könnte, oder ich lieber bei meiner H-Brücke bleiben sollte?

Mein Gott, allein diese vollkommen schräge Frage eröffnet ABGRÜNDE!

So wie, soll ich ein Fahrrad kaufen oder lieber Eis essen?

Was hat denn das Eine mit dem Anderen zu tun?

Lange Rede, kurzer Sinn. Mit einer passenden Drehzahl- oder auch
Drehmomentregelung ist ein Bürstenmotor auch für sehr viel
anspruchsvolle Antriebsaufgaben geeignet. Vermutlich auch für deine.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
D a v i d K. schrieb:

> Gerade beim letzten Punkt würde es extrem von Vorteil sein, wenn ich die
> aktuelle Drehzahl kennen würde.

Dann solltest Du sie messen. Und wenn sie schon gemessen wird,
kannst Du den Meßwert auch zum Regeln benutzen.

> Das Anlaufen bekomme ich wohl nur mit mehr Drehmoment hin, aber schafft
> da ein BL wirklich abhilfe?

Wohl eher ein stärkerer Motor.

Autor: Karl K. (karl2go)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
D a v i d K. schrieb:
> oder ich lieber bei meiner H-Brücke bleiben sollte?

Wie betreibst Du die H-Brücke? Enable-PWM oder Phase-PWM? Bei Enable PWM
dreht der Motor in der Off-Phase im Freilauf und ist nicht sehr
drehzahlstabil. Bei Phase PWM wird der Motor in der Off-Phase
kurzgeschlossen, die Drehzahl geht gut mit dem PWM-Wert mit.

Für eine möglichst lastunabhängige Drehzahl musst Du die Drehzahl
erfassen, entweder am DC-Motor mit einem Encoder oder - mit einem BLDC
und dessen Hallsensoren. Da bringt die Elektronik die Drehzahlregelung
gleich mit.

Autor: Bonzo N. (jetztnicht)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erstmal. Eine BLDC wird zwar nicht mit einer H Bruecke angesteuert,
sondern mit einer ein-einhalb H Bruecke. Anstelle von 2 Endstufen hast
du eben drei. Bei beiden benoetigst du einen Drehsensor. Waehrend bei
einem Buersten DC Motor ein Generator zu Drehzahlmessung genuegt,
benoetigt ein BLDC, einen Sensor der den Winkel aufloest. Wir lassen
sensorlose BLDC Ansteuerungen mal weg, das ist etwas für Spezialisten,
und eher bei konstanter Last.

: Bearbeitet durch User
Autor: A. B. (sfalbuer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du umgehst das Problem von zu wenig Drehmoment nicht mit einem BL-Motor.
Der hat evtl. eine höhe Leistungsdichte usw. aber das ist ja nicht das
Problem. Du brauchst ein Getriebe (am einfachsten) oder ein Servomotor
mit Drehzahlreglung. (Löst das Problem evlt. auch nur bei einem
eigentlich zu großen Motor)

Edit: Zeig mal deinen Aufbau. Vermutlich brauchst du einfach ein
Getriebemotor und keine aufwändige Steuerung.

: Bearbeitet durch User
