Forum: Mechanik, Gehäuse, Werkzeug Drehzahlmesser mal auf andere Art


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Vielleicht interessiert Euch das:

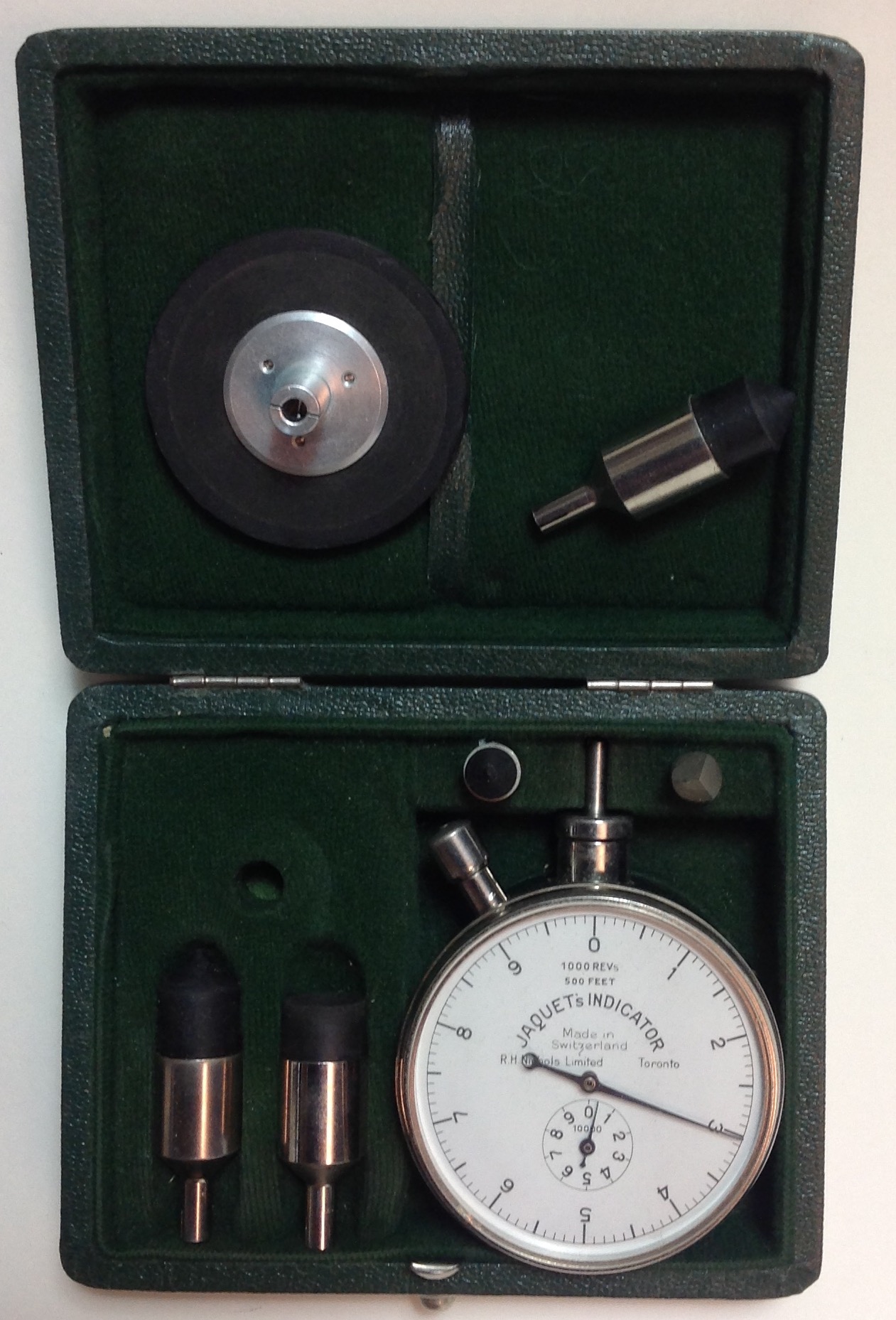

Gezeigt hier ist ein mechanischer Drehzahlmesser von Jaquet aus der
Schweiz mit dem Namen "Jaquet's Indicator". Es dürfte zwischen 1950-1960
gekauft worden sein. Die Seriennummer ist 356118. Es dürften damals
viele im Umlauf gewesen sein.

Das Prinzip beruft auf Wegmessung in einem bestimmten genau
eingehaltenen Zeit-Meßfenster.

Das Instrument arbeitet ziemlich genau. Vor der Messung muß der
Rückstellknopf kurz gedrückt werden. Dann koppelt man den Meßkopf mit
einem der beigefügten Wellenadapter zur messenden drehenden Welle und
wartet bis das Uhrwerk aufhört zu ticken bzw. sich der Zeiger aufhört zu
bewegen. Jetzt kann man die gemessene Drehzahl ablesen. Es mißt ziemlich
genau. Bekannt 1000 RPM werden mit einer Unsicherheit von höchstens +/-
20 RPM angezeigt. Eine Reihe von Messungen weisen recht gute
Übereinstimmung auf. Ein paar Aufsetzadapter erlauben eine
bestmöglichste Kopplung zu wählen. Auch eine Untersetzung ist bei
schnellen Drehzahlen möglich welche die natürliche Grenze des
Meßbereichs übersteigt.

Man sieht es geht manchmal auch ganz ohne Hilfe von Elektronen:-)

: Bearbeitet durch User
Autor: Dieter J. (fossi)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

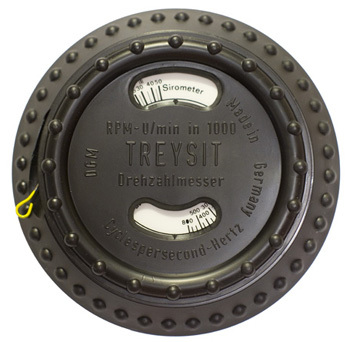

Da gibt es noch eine Variante ohne Elektronik:

Treysit Sirometer (http://www.treysit.com/)

ist noch einfacher

Autor: Alternativling (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieter J. schrieb:
> Da gibt es noch eine Variante ohne Elektronik:
>
> Treysit Sirometer (http://www.treysit.com/)
>
> ist noch einfacher

Vor Allem benötigt man dazu noch nicht mal Kontakt zur sich drehenden
Welle.
Einfach auf den Motor auflegen und Gut ist.
Hab ich auch eines. Günstig und gut.

Autor: Alex G. (dragongamer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alternativling schrieb:
> Vor Allem benötigt man dazu noch nicht mal Kontakt zur sich drehenden
> Welle.
> Einfach auf den Motor auflegen und Gut ist.
> Hab ich auch eines. Günstig und gut.

Das funktioniert aber nur bei einem Verbrenner oder wenn irgendwas
oszillierendes am Motor hängt, oder?

Autor: Armin X. (werweiswas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe damit auch schon die Schlagzahl eines Bohrhammers
ermittelt/nachgemessen.
Es wird aber in jedem Fall eine Vibration des zu messenden Gegenstandes
benötigt die synchron zur Drehzahl sein muss.

Autor: Henrik V. (henrik_v)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

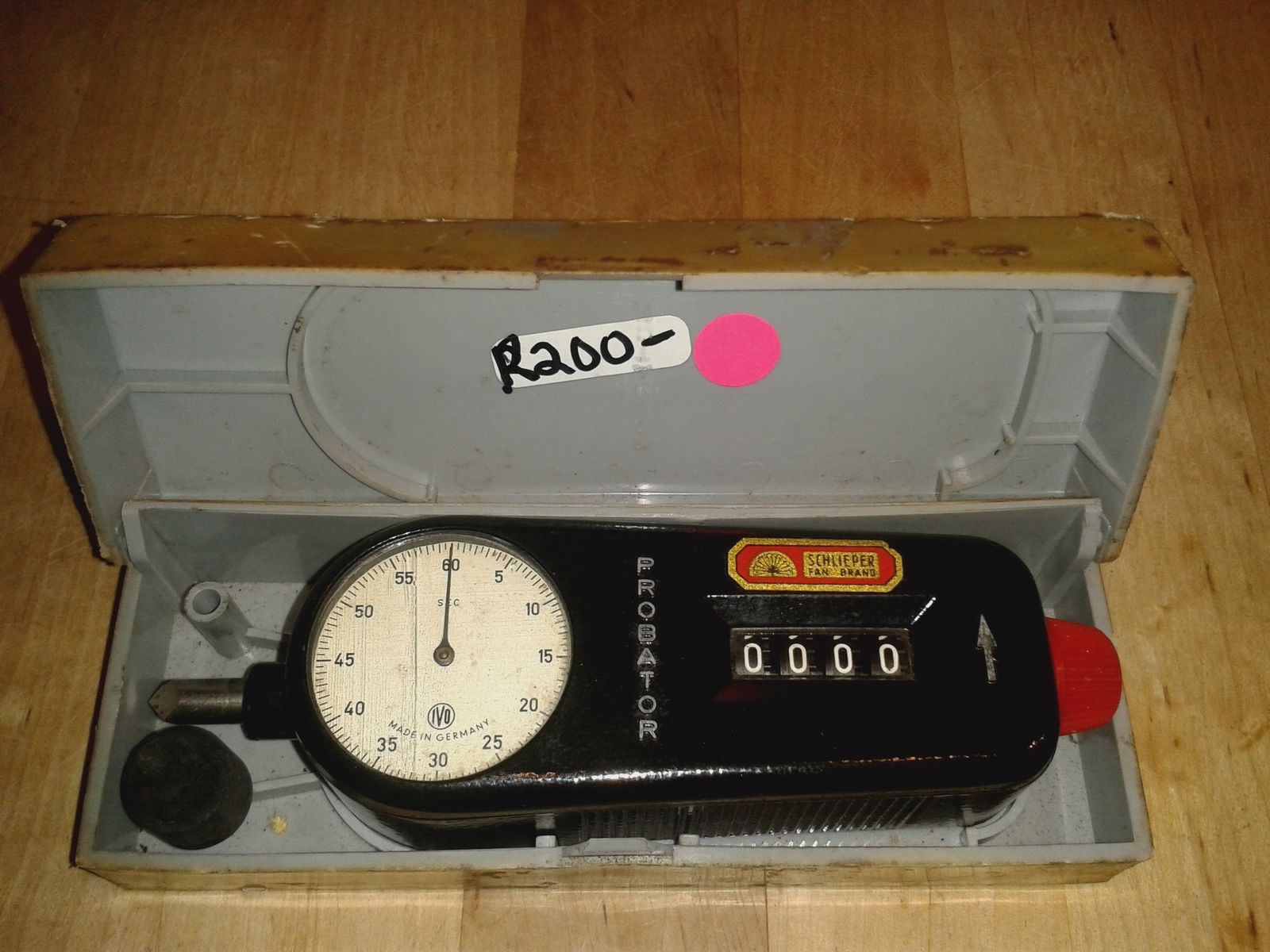

Da hab ich auch noch zwei ...
Die Uhr läuft nur wenn die Spitze eingedrückt wird. Flohmarktfund aus SA

Autor: Henrik V. (henrik_v)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

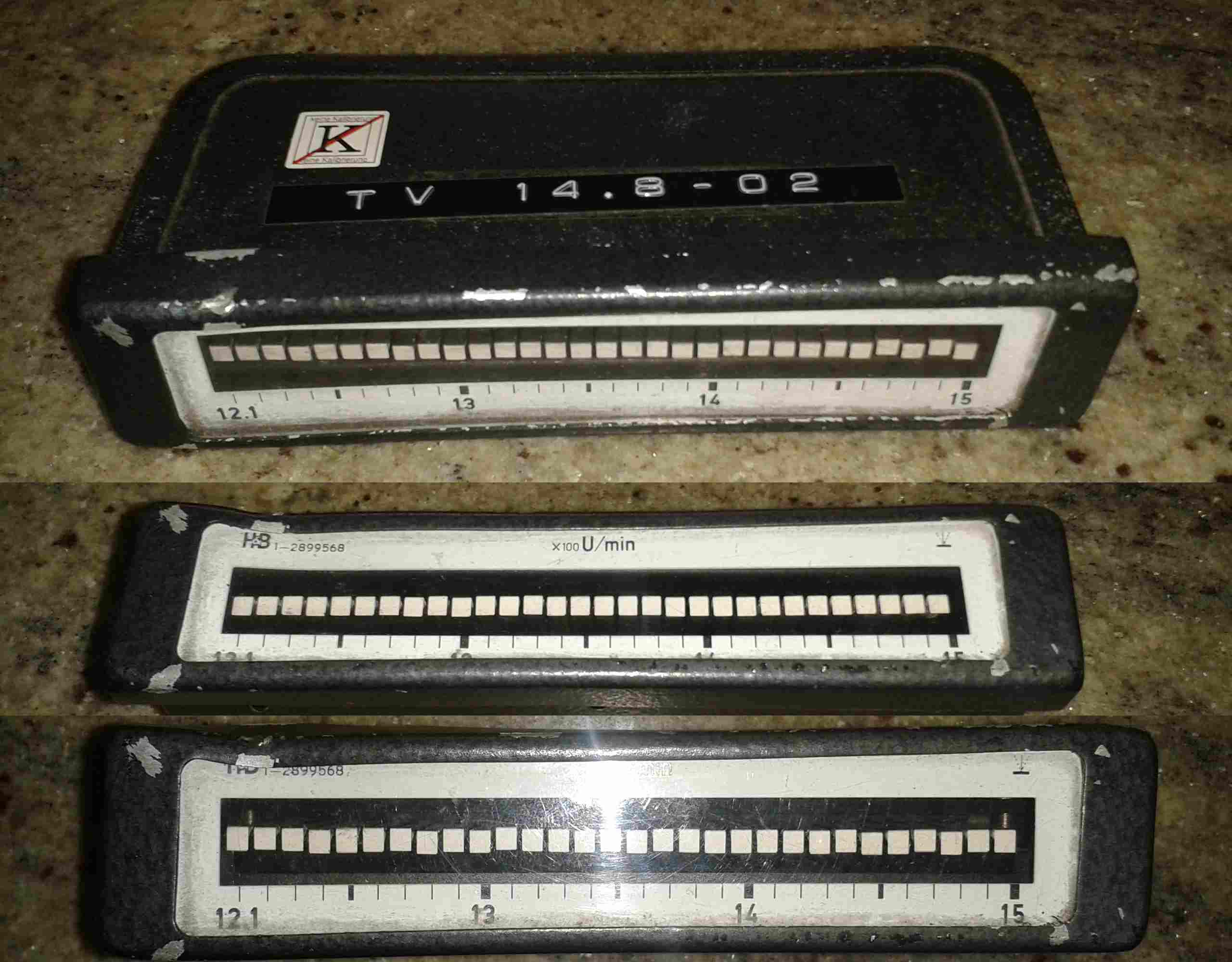

und noch einer...
'Echtzeit FFT' für Mechaniker

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die interessanten Gerätevorstellungen. Es gibt also doch
einige Nicht-elektronische Meßgeräte dieser Art.

Autor: Bernd F. (metallfunk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier hätte ich noch einen Drehzahlmesser.
Deutlich nach Uhr und Impulszähler getrennt.

Beitrag "Altersschätzung Messgerät?"

Grüße Bernd

: Bearbeitet durch User
Autor: Dieter J. (fossi)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

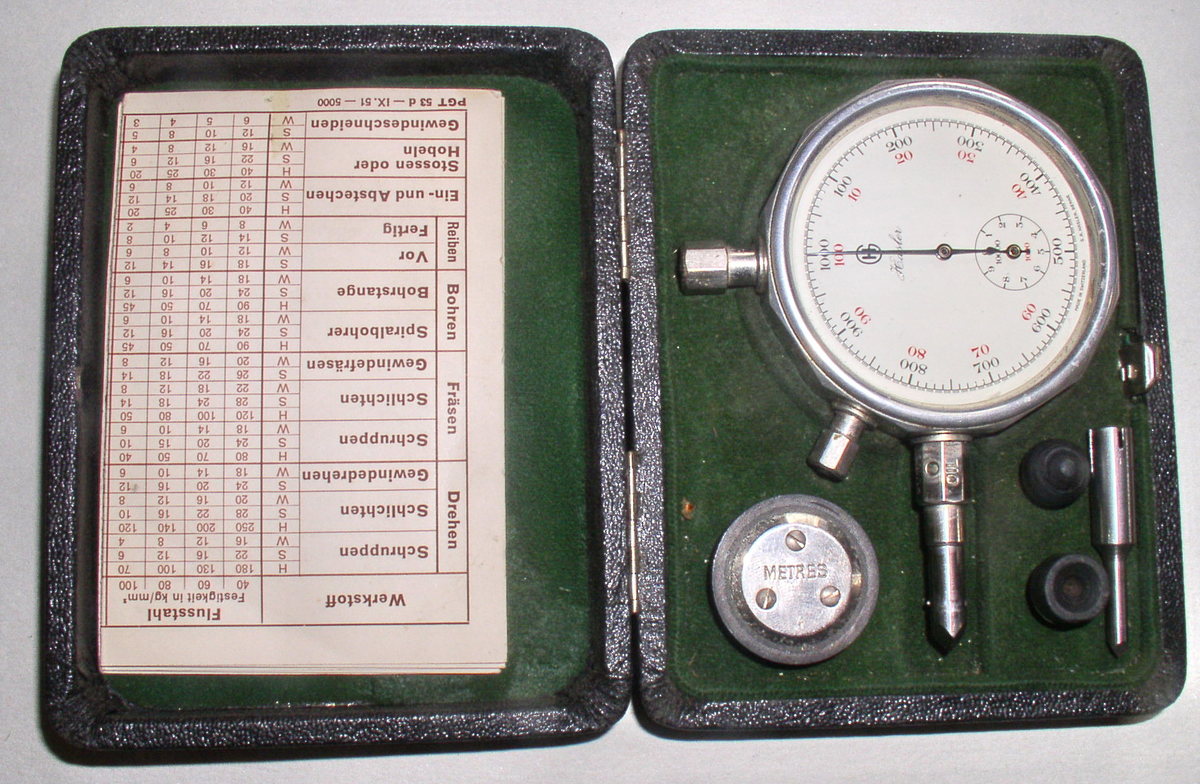

Ich hab da auch noch in meinem Fundus so ein ähnlichen Drehzahlmesser
wie der von Gerhard O gefunden.
Hersteller Fa. Hasler aus Bern, also auch schweizer Präzision.

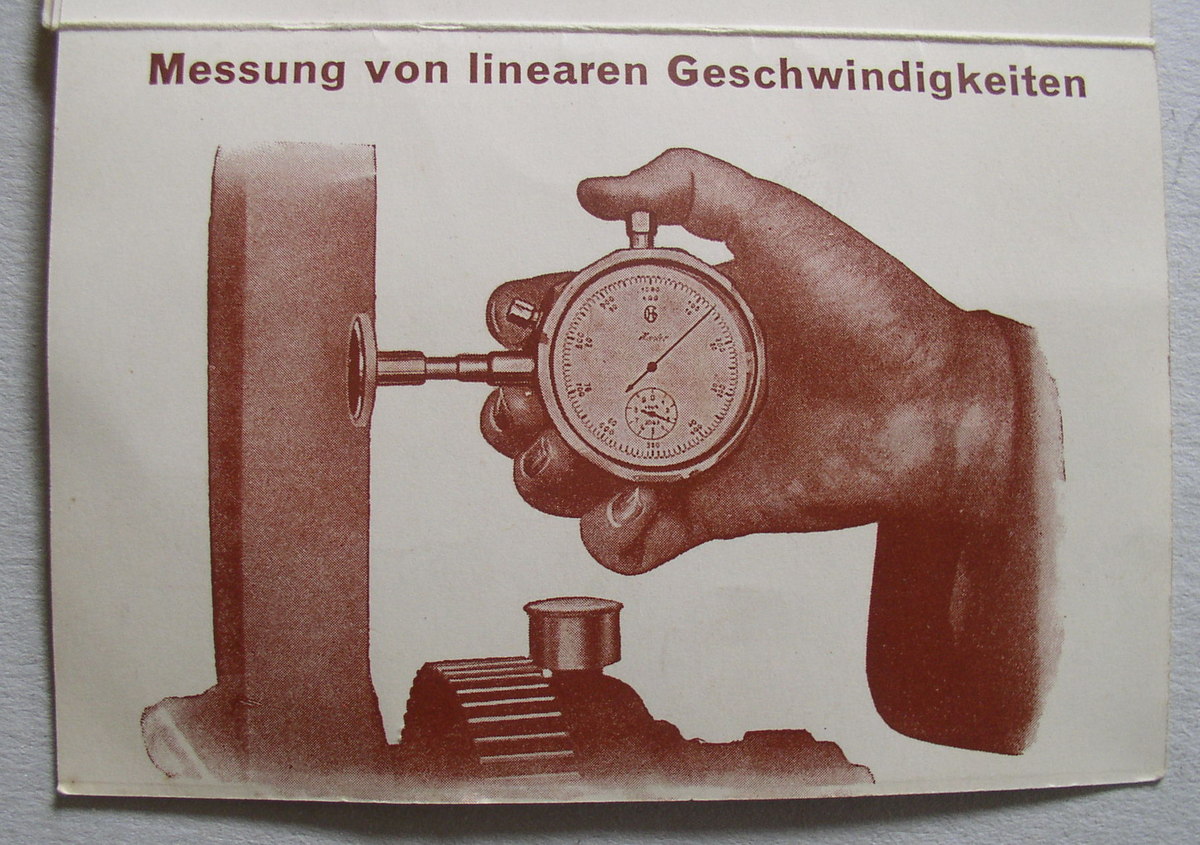

Mit Originalanleitung. Man konnte mit dem Teil aber noch mit einem
speziellen Meßrad auch noch Verfahrgeschwindigkeiten an Maschinen
messen.

Gruß
fossi

: Bearbeitet durch User
Autor: Oliver P. (opora)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hier ist wird noch ein besonders seltener Drehzahlmesser gezeigt:

https://etel-tuning.eu/werkzeug/106-drehzahlmesser.html
