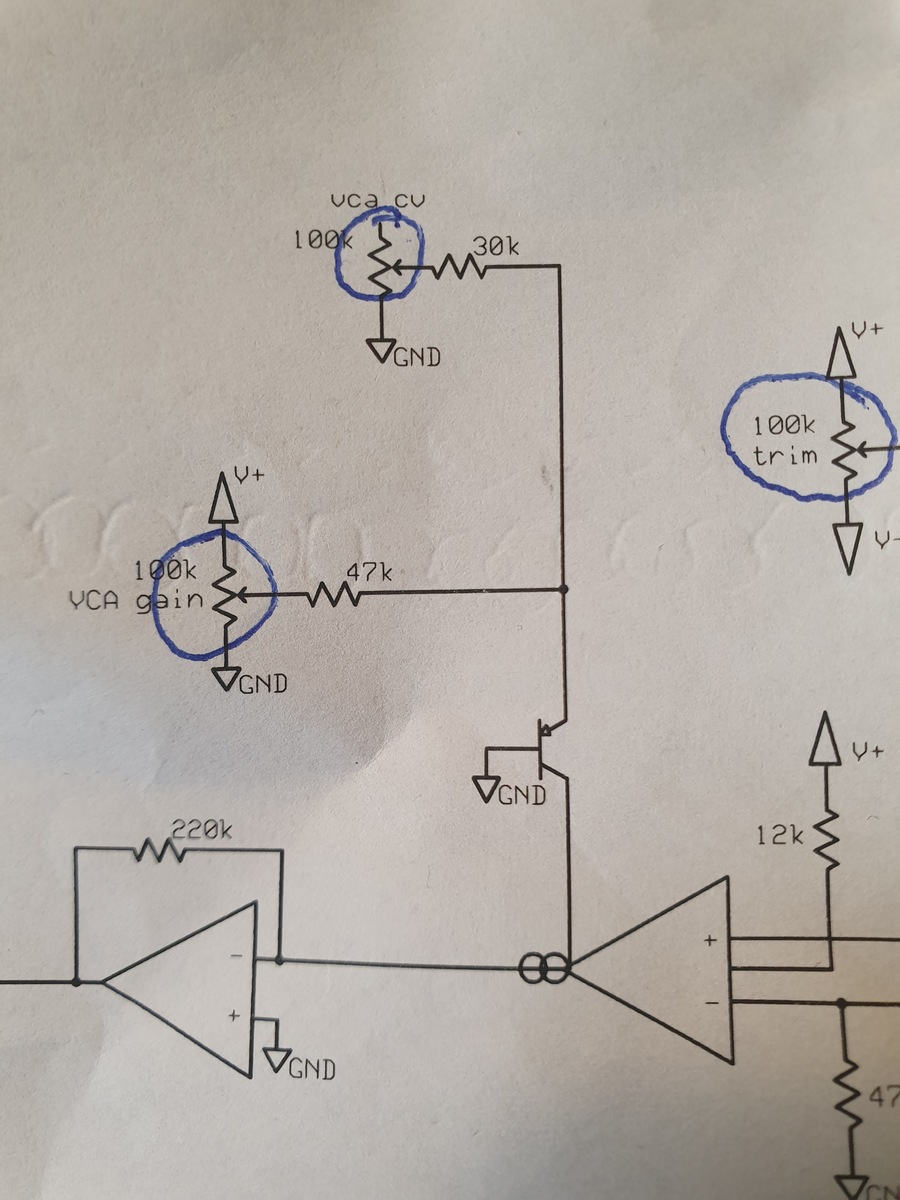

Hallo, habe in einer Schaltung einen Transistor. Ich verstehe aber den Sinn hier nicht. An Kollektor und Emitter liegt die selbe Spannung von 0,6V an. Warum ist die Basis auf Ground? Müsste in diesem Fall der Transistor nicht Sperren, und nur am Kollektor dürfte eine Spannung messbar sein?
:
Verschoben durch Moderator
Vorsicht: Der Pfeil zeigt zur Basis, also ist das PNP und nicht NPN. Bei PNP muss der Basis negativ zum Emitter sein, das ist hier IMHO der Fall.
Der Transistor sorgt dafür, dass der Steuerstrom für den Strommultiplizierer unabhängig von der negativen Versorgungsspannung des ICs(LM13700?) wird. Der Kollektor des Transistors würde beim LM13700 Multiplizierer-IC auf Minus-Versorgungsspannung+1,4V liegen. Siehe Schaltung des LM13700 auf Seite 9. http://www.ti.com/lit/ds/symlink/lm13700.pdf
:
Bearbeitet durch User
Oh stimmt, ich hatte die Pfeilrichtung wohl nicht Richtig gesehen. Dann denke ich mal es passt alles soweit. Danke für die schnelle Antwort

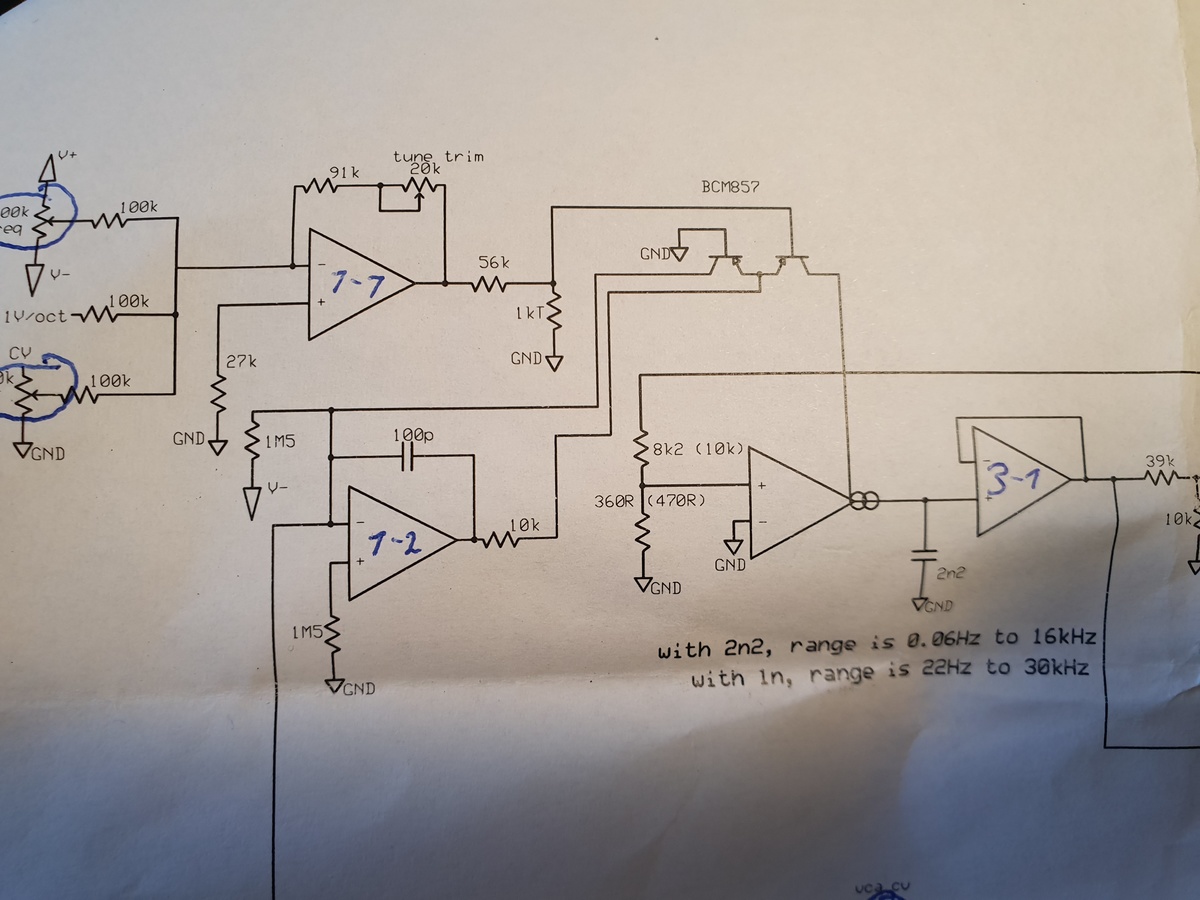

Hi, nochmal ne kurze Frage. Weiss wer was die beiden Transistoren BCM 875 dort genau machen?Leider warte ich noch auf die Lieferung.
Sieht für mich wie eine etwas verdreht gezeichnete Logarithmus OP Schaltung aus... Siehe dazu auch den Beitrag "AD8307 Log-Amp mit Standard-OPV nachbilden?"

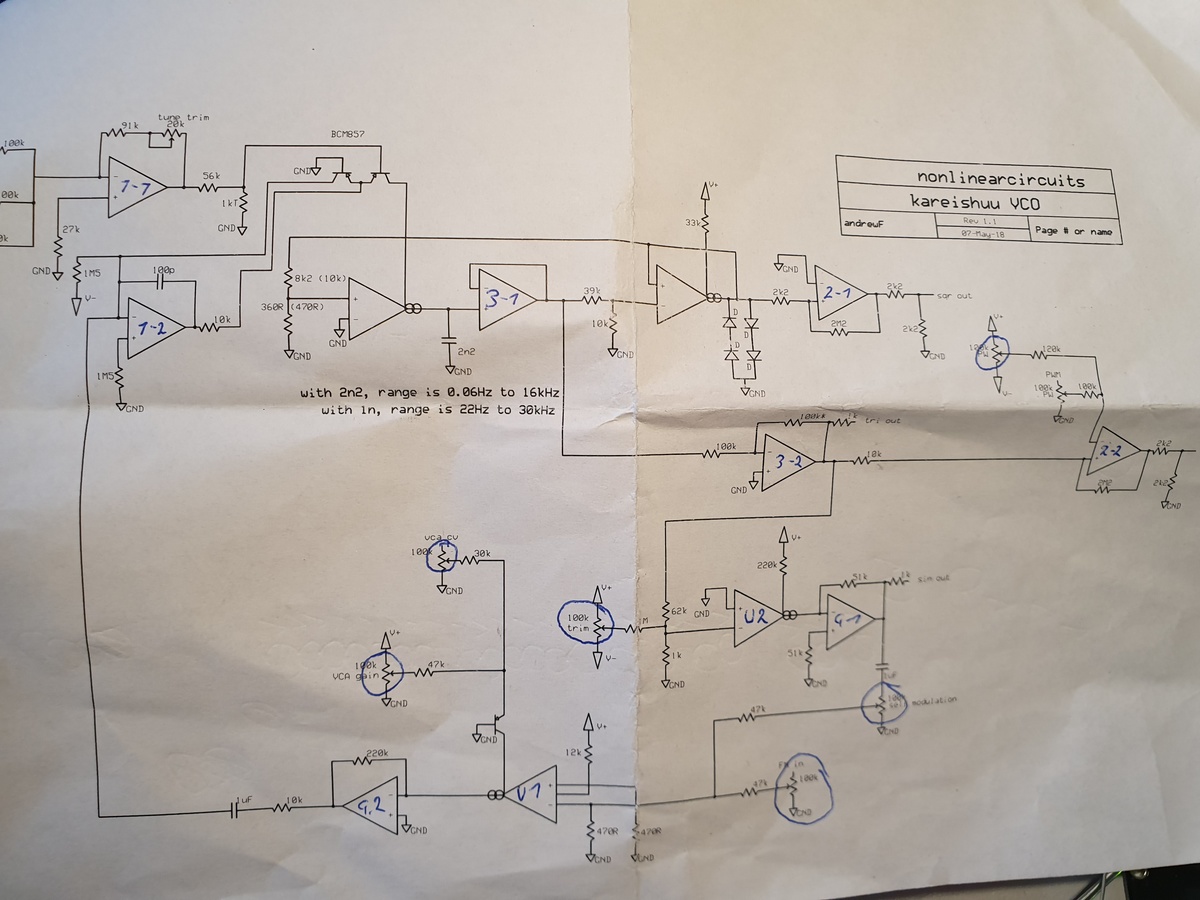

Das ganze soll ein VCO für einen analogen Synthesizer sein. Bis auf diesen Doppeltransistor ist alles drauf. Am Ausgang ist alledings noch nichts zu messen.Ich denke mal ohne den Transistor werde ich da am Ausgang auch noch kein Signal bekommen.
blutengel schrieb: > Das ganze soll ein VCO für einen analogen Synthesizer sein. Dann könnte es ein Exponenzierer sein: Macht aus linearer Steuerspannung (von den Tasten her kommend) eine Spannung, die Frequenzproportional ist.
