Hallo,

ich wolle einen Arduino Nano mit Solar - aber ohne Akku! - betreiben.

Der Nano wacht alle 30min. kurz auf, macht was für 30ms und geht wieder
schlafen. Der Stromverbrauch dürfe also im Mittel irgendwo im
2-stelligen µA Bereich liegen.
Als Akku Ersatz wollte ich einen Kondensator verwenden.

Geht das? Wie müsste man das Solarmodul mit dem Kondensator koppeln?
Diode zwischen Solarmodul und Kondensator damit das Solarmodul den
Kondensator nicht entlädt?

Autor: Stefanus F. (Firma: Äppel) (stefanus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietmar B. schrieb:
> Geht das?

Im Prinzip schon.

> Wie müsste man das Solarmodul mit dem Kondensator koppeln?

Zwischen Solarpanel und Kondensator muss eine Diode, damit der Strom bei
Dunkelheit nicht zurück in die Solarzellen fließt.

Autor: Jörg R. (solar77)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Dietmar B. schrieb:
> Der Nano wacht alle 30min. kurz auf, macht was für 30ms und geht wieder
> schlafen. Der Stromverbrauch dürfe also im Mittel irgendwo im
> 2-stelligen µA Bereich liegen.
> Als Akku Ersatz wollte ich einen Kondensator verwenden.
> soll die Schaltung möglichst 24/7 laufen?

- mit welcher Spannung wird deine Schaltung versorgt? 3V3 oder 5V?
- in welchem Bereich funktioniert die Schaltung einwandfrei?
- wieviel Strom wird in den aktiven 30ms aufgenommen?
- wieviel Strom in der Ruhezeit?

Prinzipiell kannst Du deine Schaltung über einen C, Diode und Solarzelle
versorgen. Als C kommt ein Goldcap bzw. ein Supercap in Frage. Die
Kapazität hängt von der Stromaufnahme ab, und damit auch von der Zeit in
der die Solarzelle keinen oder nur wenig Strom liefert, also den größten
Teil eines Tages. Ohne zusätzliche Reglung ist es natürlich wichtig in
welchem Spannungsbereich die Schaltung einwandfrei funktioniert.

Ich würde die Solarzelle über eine Diode an den C führen. Hinter dem C
ggf. einen LDO mit sehr geringem Eigenstrombdarf. Der LDO hätte den
Vorteil das die Schaltung über eine konstante Spannung versorgt würde.
Nachteil wäre das eine Solarzelle und C gewählt werden müssen die die
entsprechende Eingangsspannung für den LDO bereitstellen können. Zudem
muss der C gegen zu hohe Spannung geschützt werden. Goldcap bzw.
Supercap sind da sehr empfindlich.

: Bearbeitet durch User
Autor: Guest (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Gold oder Supercap könnten schon sehr knapp werden um eine komplette
Nacht zu überbrücken. Bei dem Zeitraum spielen die Leckströme und
Betriebsströme auch im µA Bereich schon eine große Rolle. Wenn wir mal
einen 1F Super Cap bei 5V zugrunde Legen und eine mittlere Stromaufnahme
von 100µA zugrunde legen fällt die Spannung nach ca. 6 Stunden unter 2V
(wenn ich mich grade nicht total verrechnet habe?). Und so einen Super
Cap kannst du auch nicht mit unendlich viel Strom wieder Laden. Mal
davon abgesehen, dass die meisten nur 2,2V oder sowas in die Richtung
aushalten und du eine Reihenschaltung machen müsstest was die Kapazität
mindert.

Was spricht gegen einen kleinen Lithium Akku mit Laderegler da gibts
doch ein Haufen fertige Sachen und die sind super kompakt?

Autor: Jörg R. (solar77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guest schrieb:
> Gold oder Supercap könnten schon sehr knapp werden um eine komplette
> Nacht zu überbrücken. Bei dem Zeitraum spielen die Leckströme und
> Betriebsströme auch im µA Bereich schon eine große Rolle. Wenn wir mal
> einen 1F Super Cap bei 5V zugrunde Legen und eine mittlere Stromaufnahme
> von 100µA zugrunde legen fällt die Spannung nach ca. 6 Stunden unter 2V
> (wenn ich mich grade nicht total verrechnet habe?).

1F reicht sicherlich nicht aus, aber Supercap gibt es in wesentlichen
größeren Kapazitäten, ich habe schon welche mit 500F gesehen.


Und so einen Super
> Cap kannst du auch nicht mit unendlich viel Strom wieder Laden. Mal
> davon abgesehen, dass die meisten nur 2,2V oder sowas in die Richtung
> aushalten und du eine Reihenschaltung machen müsstest was die Kapazität
> mindert.

Die Gefahr besteht bei einem kleinen Solarmodul nicht.
Zu Spannung...es gibt welche mit 6V.

Beispiel: 5F, 6V, Leckstrom 30uA:
https://www.reichelt.de/superkondensator-5-0-f-6-v-10-5-x-21-x-31-mm-hy-cap-5-0f-6v-p195676.html?&trstct=pol_17

Preiswert sind die Teile nicht.


Guest schrieb:
> Was spricht gegen einen kleinen Lithium Akku mit Laderegler da gibts
> doch ein Haufen fertige Sachen und die sind super kompakt?

Sicherlich günstiger. Und eine Solarzelle wäre auch hier denkbar.

: Bearbeitet durch User
Autor: Stefanus F. (Firma: Äppel) (stefanus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei so einem Aufbau könnte es zu Startproblemen kommen. Stelle Dir vor,
es war lange dunkel, alles ist leer. Jetzt kommt gerade genug Licht, um
die Betriebsspannung zu erreichen. Der µC startet, seine Stromaufnahme
steigt sprunghaft an und damit bricht die Versorgungsspannung zusammen.

Dafür musst du dir noch eine Lösung ausdenken.

Autor: Aus der W. (Firma: oldeuropesblogs.blogspot.de) (oldeurope)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Stefanus F. schrieb:
> Dafür musst du dir noch eine Lösung ausdenken.

Ein paar LEDs und ein Transistor.

LG
old.

Autor: User (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Moin,

was ist denn da der Unterschied? Einige Gold- oder Super Caps sind doch
im Prinzip das gleiche wir ein kleiner Akku...

Also häng einen von diesen Mini LiPo-Akkus mit Laderegler dran und
fertig. Das rumbasteln ist doch murks...

Autor: Jörg R. (solar77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
User schrieb:
> was ist denn da der Unterschied? Einige Gold- oder Super Caps sind doch
> im Prinzip das gleiche wir ein kleiner Akku...

Quatsch.


Stefanus F. schrieb:
> Bei so einem Aufbau könnte es zu Startproblemen kommen. Stelle Dir vor,
> es war lange dunkel, alles ist leer. Jetzt kommt gerade genug Licht, um
> die Betriebsspannung zu erreichen. Der µC startet, seine Stromaufnahme
> steigt sprunghaft an und damit bricht die Versorgungsspannung zusammen.
>
> Dafür musst du dir noch eine Lösung ausdenken.

Stimmt, das macht es aber aufwendiger, ist aber lösbar. Es hängt auch
davon ab wie man den C dimensionieren würde. Wenn er groß genug ist kann
der Zustand der Spannungslosigkeit vermieden werden. Allerdings wird die
Schaltung dann größer...und teurer. Die Frage ist zudem wieviel Aufwand
der TO betreiben möchte. Mal sehen ob er noch einige Zahlen liefert.

Autor: Georg G. (df2au)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Als erstes sollte der TO mal sagen, wie viel Zeit er aus dem Speicher
überbrücken möchte. Im Sommer sind die Nächte kurz. Aber im November
kann es schon mal passieren, dass eine ganze Woche die Solarzelle nicht
nennenswert Leistung liefert.

Dann braucht man die Stromaufnahme im aktiven Mode und im Schlafzustand.

Ein LDO ist was schönes, schluckt aber 7/24 seine Mikroamperes. Das
summiert sich schnell.

: Bearbeitet durch User
Autor: Udo S. (urschmitt)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Bei einem Kondensator sinkt die Ausgangsspannung linear zur entnommenen
Ladung. Bei einem Akku bleibt die Ausgangsspannung fast die komplette
entnehmbare Ladungsmenge in einem relativ engen und nutzbaren
Spannungsband.

LiPePO4 Akkus sind nicht so empfindlich wie LiIon oder LiPol Akkus und
als Spannungeregler für die max. Ladespannung kann man einfach einen
Parallelregler (Shuntregler) bauen.

Siehe dazu auch die DSE-FAQ:
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.9.5

: Bearbeitet durch User
Autor: Jörg R. (solar77)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Georg G. schrieb:
> Als erstes sollte der TO mal sagen, wie viel Zeit er aus dem
> Speicher
> überbrücken möchte. Im Sommer sind die Nächte kurz. Aber im November
> kann es schon mal passieren, dass eine ganze Woche die Solarzelle nicht
> nennenswert Leistung liefert.

Ja, aber danach wurde ja schon gefragt.


> Dann braucht man die Stromaufnahme im aktiven Mode und im Schlafzustand.
>
> Ein LDO ist was schönes, schluckt aber 7/24 seine Mikroamperes. Das
> summiert sich schnell.

MCP17xx, <5uA * 24Std = 0,12mAh, ein Bruchteil von dem was der C an
Leckstrom hat.


Udo S. schrieb:
> LiPePO4 Akkus sind...

...nahezu optimal wenn der uC mit 3V3 läuft. Die Spannung bleibt während
der Entladung nahezu stabil.

: Bearbeitet durch User
Autor: Aus der W. (Firma: oldeuropesblogs.blogspot.de) (oldeurope)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit diesem
Ebay-Artikel Nr. 253093535843
DCDC Converter bekommst Du einen vorzüglichen Wirkungsgrad.
Eine Schottky bringt da noch das I-Tüpfelchen.

LG
old.

Autor: Jakob (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
So ein Arduino, oder ähnliches Zeug, was 5 V "+ MWSt" zum Betrieb
braucht, ist für dafür komplett ungeeignet.

Wenn es nicht zu viel ist, was der Arduino leisten muss, wäre
doch der Einsatz eines µC, der mit 2,7 ... 5,5 V arbeitet, zu
erwägen. Bei "zu langer Nacht" kann man den auch über eine
Schottky-Diode mit einer CR2032 notversorgen.

Autor: Jörg R. (solar77)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@TO
Kommen noch Informationen?

Autor: Dietmar B. (theq)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hallo,

erst mal vielen Dank für die zahlreichen Rückmeldungen.

Der Nano läuft mit 5V und der LDO ist ja schon drauf (LM1117IMPX-5.0).
> Als erstes sollte der TO mal sagen, wie viel Zeit er aus
> dem Speicher überbrücken möchte..
Wie schon vermutet: die Nacht. Also 24/7 Betrieb.

Zur Stromaufnahme kann ich nix sagen ... muss ich erst mal messen was in
der Schlaf-/Wachphase aufgenommen wird. Die 2-stelligen µA im Mittel
sind nur eine Annahme.
Aber da wir ja tatsächlich über Kondensatoren von >1F reden ist das
Ganze wohl eher eine Schnapsidee ...

Trotzdem vielen Dank!

Autor: Jörg R. (solar77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietmar B. schrieb:
> Zur Stromaufnahme kann ich nix sagen ... muss ich erst mal messen was in
> der Schlaf-/Wachphase aufgenommen wird. Die 2-stelligen µA im Mittel
> sind nur eine Annahme.

Dann miss mal genau und poste die Daten.

> Aber da wir ja tatsächlich über Kondensatoren von >1F reden ist das
> Ganze wohl eher eine Schnapsidee ...

Weshalb?

Autor: E-Mail (wird nicht angezeigt): (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietmar B. schrieb:
> Aber da wir ja tatsächlich über Kondensatoren von >1F reden ist das
> Ganze wohl eher eine Schnapsidee ...

Ist es nicht unbedingt. Es gibt Goldcaps im F-Bereich, die für diesen
Zweck gedacht sind. Man braucht spezielle Typen mit niedrigem
Innenwiderstand, irgendeiner wird nicht gehen. Für <10mA wäre die
Panasonic RF-Serie möglich. Das reicht durchaus.

Katalog:
https://industrial.panasonic.com/cdbs/www-data/pdf/RDG0000/DMG0000COL60.pdf

Sowas haben Kement oder AVX bestimmt auch.

Der AVR kann ja mit 3V3 laufen. Also Goldcaps mit 5,5V, daraus erzeugt
man die 3V3 für den AVR. Man braucht einen sehr sparsamen LDO. Ein
TPS709 wäre denkbar.
Eine Unterspannungsabschaltung braucht man auch, ein Resetbaustein zum
Beispiel, mit dem man den LDO schaltet.

Wenn man den Goldcap auf z.B: 5,0V geladen bekommt, und der LDO bis 3,5V
3V3 erzeugen kann, hat man 1,5As.
Wenn die Elektronik im Schnitt 1mA benötigt, reicht 1F für z.B. 1000s
(Selbstentladung gibts ja auch noch). Wenn man im zweistelligen
µA-Bereich liegt, hat man durchaus die Nacht überbrücken.

Die Ladeschaltung für den Goldcap kann einfach eine Z-Diode parallel zur
Solarzelle sein, damit geht man über eine passende Diode in den Goldcap.
Eine TL431 + Schottky wäre noch besser.

Autor: Georg G. (df2au)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietmar B. schrieb:
> Wie schon vermutet: die Nacht. Also 24/7 Betrieb.

Wie schon geschrieben, gibt es im Jahresverlauf durchaus "Nächte", die
solartechnisch zwei Wochen dauern. Also, nochmals gefragt, wie lange
muss die Kiste ohne Beleuchtung durchhalten?

Autor: Aus der W. (Firma: oldeuropesblogs.blogspot.de) (oldeurope)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
E-Mail (wird nicht angezeigt): schrieb:
> Wenn man den Goldcap auf z.B: 5,0V geladen bekommt, und der LDO bis 3,5V

Dann nutzt Du aber nur einen kleinen Teil der Ladungsmenge.
Ein passender Schaltregler kann mehr Ladungsmenge effizienter
umsetzen.

LG
old.

Autor: Jörg R. (solar77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aus der W. schrieb:
> E-Mail (wird nicht angezeigt): schrieb:
>> Wenn man den Goldcap auf z.B: 5,0V geladen bekommt, und der LDO bis 3,5V
>
> Dann nutzt Du aber nur einen kleinen Teil der Ladungsmenge.
> Ein passender Schaltregler kann mehr Ladungsmenge effizienter
> umsetzen.

Das ist ein Rechenexempel...wenn es Daten zum Rechnen geben würde;-)
Wenn nur alle 30Min für 30ms gemessen wird kann der LDO die bessere Wahl
sein. Ein Schaltregler wird einen deutlich höheren Eigenverbrauch wie
ein sparsamer LDO haben.

Scheinbar ist das Thema für den TO nicht mehr interessant. Vielleicht
weil er denkt das ein C mit 1F oder auch 5F so groß ist wie eine
Autobatterie;-)

Eine Frage ist natürlich ob der TO über die Möglichkeit/Equipment
verfügt den Strom für den kurzen Zeitraum von 30ms messen zu können.

: Bearbeitet durch User
Autor: Dietmar B. (theq)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das Antworten dauert halt etwas länger bei mir...

> ... wie lange muss die Kiste ohne Beleuchtung durchhalten?
Ohne das recherchiert zu haben... im Winter werden es dann schon >12h
sein.

> ... ob der TO über die Möglichkeit/Equipment verfügt den Strom für
> den kurzen Zeitraum von 30ms messen zu können.
Ja, Oszi ist vorhanden.

Schnapsidee deshalb, weil ich erst dachte ich könnte ein paar alte
10000µF Kondensatoren dafür recyceln.
Wenn ich den Arduino mit 5V betreibe müsste ja auch das Solarmodul recht
groß sein. Also vermutlich 12V oder so, damit über die Nacht dann ~6V
abfallen können.

Vielen Dank nochmal, aber diese Idee gebe ich glaube auf.

Autor: Jörg R. (solar77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dietmar B. schrieb:
>> ... wie lange muss die Kiste ohne Beleuchtung durchhalten?
> Ohne das recherchiert zu haben... im Winter werden es dann schon >12h
> sein

Im Winter musst du unter Umständen mit mehreren Tagen Überbrückungszeit
rechnen. 12h ist nicht mal Ansatzweise ein Richtwert.


Dietmar B. schrieb:
>> ... ob der TO über die Möglichkeit/Equipment verfügt den Strom für
>> den kurzen Zeitraum von 30ms messen zu können.
> Ja, Oszi ist vorhanden.

Dann miss doch mal über einen Shunt die max. Stromaufnahme für die 30ms.
Für den Ruhemodus benötigst Du allerdings ein anderes Messgerät.


Dietmar B. schrieb:
> Schnapsidee deshalb, weil ich erst dachte ich könnte ein paar alte
> 10000µF Kondensatoren dafür recyceln.

Wenn das „normale“ Elkos sind wären die nicht geeignet. Es müssen schon
Goldcaps oder Supercaps sein.


Dietmar B. schrieb:
> Vielen Dank nochmal, aber diese Idee gebe ich glaube auf.

Schade. Wenn Du dir die Mühe mit den Messungen machen würdest würde ich
mir (einige andere vermutlich auch) die Mühe machen etwas zu rechnen;-)

Einfacher und unkomplizierter ist natürlich die Versorgung über Akku(s).

: Bearbeitet durch User
Autor: Jonas G. (9k81g4n3y)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe seit etwa einem Jahr ein 328P auf 1Mhz mit RFM69 und einem
BME280 Chip nur mit Solarpanels und SuperCap am laufen.

Die zwei Solarpanels hängen direkt hinter der Fensterscheibe, also innen
am Fenster.

Ich habe zwei 3V Panels
(Ebay-Artikel Nr. 153282494301)
in einer parallelschaltung vor einer Diode. Nach der Diode ist ein
SuperCap 5,5V (1,5F).

Danach ist noch ein Elko zur Glättung. Mein Atmel wacht alle 15min auf,
misst die drei Werte (Temp, Luftfeuchte, Luftdruck) schickt diese per
433Mhz weg und geht wieder schlafen.

Ich habe danach keinen Spannungsregler, da Atmel, RFM69 und BME280
jeweils mit 1.8 - 3.3V laufen.

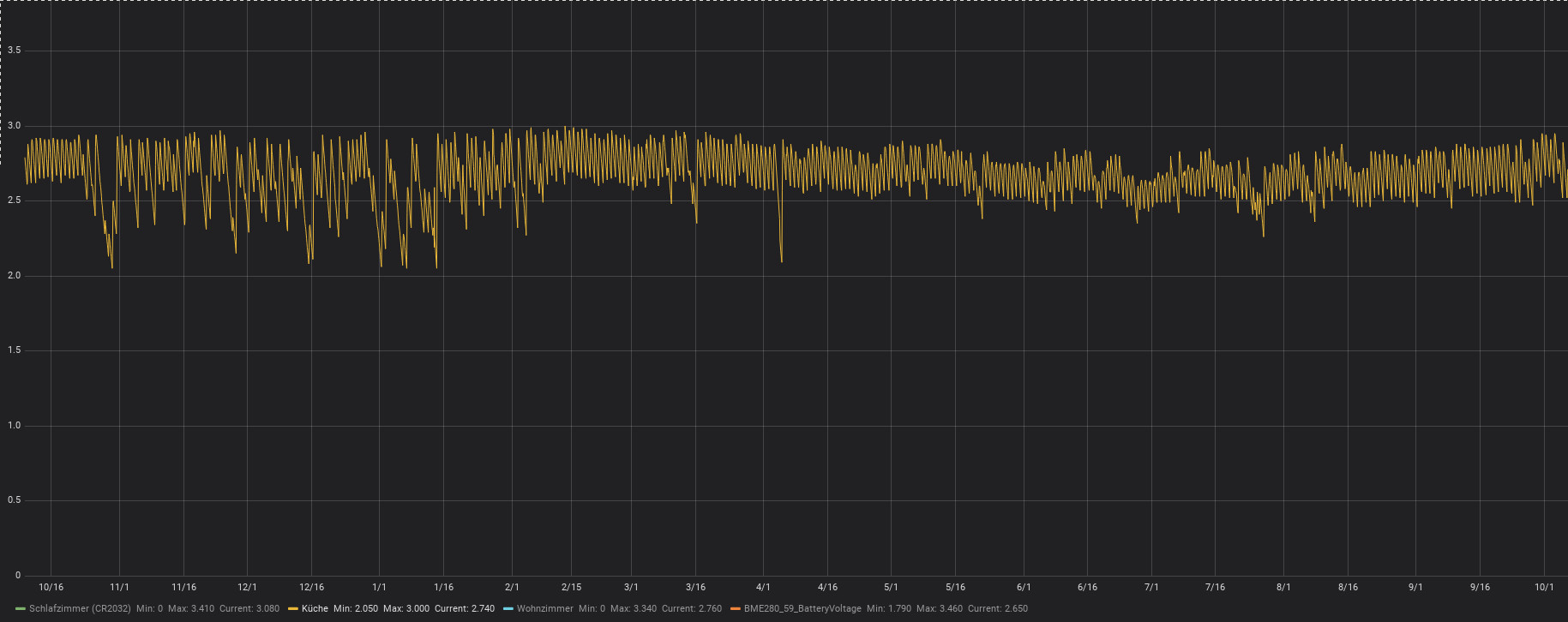

Der Sensor schickt auch noch die aktuelle Spannung mit, anbei eine
Grafik über den Verlauf.

Autor: Jakob (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@ Jonas G. (9k81g4n3y)

Da hast du die gleichen Überlegungen angestellt, wie ich vor
2 Tagen - und sogar schon vor einem Jahr eine Aufgabe gelöst.
- Da hätte ich natürlich versucht, es mit einem Tiny zu machen.
;-)

Aber selbst mit deinen schönen Spannungsdiagrammen wird man
Arduino-Träumer wohl nicht auf die Erde zurückholen...
- Man müsste dann ja auch C, oder gar ASM anwenden!

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
