Hallo,

ich habe hier mehrere ESP8266 in der Form "ESP-07S" (geschirmtes Gehäuse
auf Platine mit nem Anschluss für eine externe Antenne) herumliegen und
würde es gerne für eine Schaltung auf Platine verwenden.
Leider finde ich hierzu keine entsprechende Bauteil-Bibliothek für
Autodesk Eagle 9.

Den ESP-07 findet man noch, die S-Variante leider nicht...

Irgendwelche Ideen?
Herzlichen Dank!

von Jens M. (schuchkleisser)


Bewertung
0 lesenswert
nicht lesenswert
Selber machen?
- Lib laden
- Teil vorhanden auswählen
- Alles markieren/kopieren
- Neues Teil anlegen
- Einfügen
- Abändern
- Als Variante zum Device hinzuzfügen
- Speichern
- Nutzen
- Freuen

Viel mehr als die anderen Abmessungen wegen der Antenne ist das nicht,
eine Linie verschieben solltest du hinbekommen wenn du was mit WLAN
layouten kannst.

von Ingolf O. (headshotzombie)


Bewertung
0 lesenswert
nicht lesenswert
Jeder Eagle-Nutzer sollte auch in der Lage sein, Bauteile selbst
anzulegen!
Hier geht es wohl ja nur um ein weiteres Package, was zu erzeugen wäre.

Ingo

von Mister A. (mratix)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ist doch ein super einfaches 2x8pin Model. Das hat man in Null komma nix
zusammengemalt. Oder aus einem anderen kopiert und geändert.

Ich bin gerade in der Arbeit und habe kein Eagle. Anbei meine ESP8266
lib, schau mal rein ob das passende drinnen ist...

von Michael R. (mr-action)


Bewertung
2 lesenswert
nicht lesenswert
Tipp am Rande: Man muss sich einfach ein mal überwinden und das an einem
Bauteil machen und nachdem man es 2-3 mal gemacht hat, geht man dann
auch nicht mehr im Internet auf die Suche nach einer Lib sondern
zeichnet die Bauteile einfach schnell selbst.

von Mister A. (mratix)


Bewertung
-4 lesenswert
nicht lesenswert
Michael R. schrieb:
> Tipp am Rande: Man muss sich einfach ein mal überwinden
Ich denke das hat nichts mit Überwindung zu tun.

Viel mehr, man sitzt gerade an der Schematic oder dem Board, stellt fest
dass ein verbreitetes Bauteil nicht vorhanden ist.
Das kostet einfach nur Zeit. Obendrein gehen während dessen auch noch
Ideen verloren.

Bei einer kommerziellen Software wie Eagle, würde ich (pers.) strikt auf
komplette und sauber Libs bestehen.

Wofür kassieren die eigentlich die Kohle?
Der Affenzirkus mit den Librarys ist ja nicht mehr auszuhalten...

von Sebastian R. (sebastian_r569)


Bewertung
0 lesenswert
nicht lesenswert
Mister A. schrieb:
> Wofür kassieren die eigentlich die Kohle?
> Der Affenzirkus mit den Librarys ist ja nicht mehr auszuhalten...

Ich habe auch viel Geld für die Microsoft Office Lizenz ausgegeben und
jetzt muss ich meine Bachelor-Arbeit auch noch selber schreiben. Die
hätte da ruhig bei sein können...

Selbst bei Altium sind nur ein paar stadartisierte Bauteile und Packages
drin.
Warum auch sollte sich der Hersteller dafür Sorge tragen, dass wirklich
alle Bauteile hinterlegt sind?

Es ist wirklich nicht zu viel verlangt, eigene Bauteile selber
anzulegen.

von Sven Scholz (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Ich mag ja gar nicht fragen, aber könnte vielleicht ein Experte im
Bauteil-Anlegen unter Eagle einen ESP-07S bereitstellen?

Also ich bin blutiger Eagle-Anfänger, bin froh wenn meine erste Platine
dann überhaupt funktioniert und möchte mich daher auf das Wesentliche
bzw. die Schaltung und das Board konzentrieren.

Danke!

von Sven Scholz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mister A. schrieb:
> Ist doch ein super einfaches 2x8pin Model. Das hat man in Null komma nix
> zusammengemalt. Oder aus einem anderen kopiert und geändert.
>
> Ich bin gerade in der Arbeit und habe kein Eagle. Anbei meine ESP8266
> lib, schau mal rein ob das passende drinnen ist...

Ich habe Nichts entsprechendes gefunden... Leider.
Es gab ein 2x8-Pin Design mit 2mm-Pitch allerdings auch wieder mit
aufgedruckter Antenne. Das möchte ich so nicht in meinem Design haben.
Es wäre halt auch schön, wenn man die Einkerbung am Gehäuse bzw. den
Anschluss der externen Antenne auch im Design hat und mit bloßem Augen
erkennt, dass es sich um einen ESP-07S handelt und nicht nur um 2x8 Pads
im richtigen Abstand/Raster.

Herzlichen Dank!

von Stamsund (Gast)


Bewertung
-4 lesenswert
nicht lesenswert
Michael R. schrieb:
> Tipp am Rande: Man muss sich einfach ein mal überwinden und das an
> einem
> Bauteil machen und nachdem man es 2-3 mal gemacht hat, geht man dann
> auch nicht mehr im Internet auf die Suche nach einer Lib sondern
> zeichnet die Bauteile einfach schnell selbst.

Das hat IMHO mit "überwinden" nichts zu tun sondern mit Logik: Warum
soll jeder ein Bauteil für sich neu zeichnen, wenn es irgendwo schon
fertig (und möglicherweise sogar auf Fehlerfreiheit getestet) existiert?

Sorry, aber diese pauschale Antwort "zeichne es dir selbst" ist nichts
weiter, als das Rad immer wieder neu zu erfinden und wirkt schon
ziemlich nerdig (und das ist jetzt nicht positiv gemeint).

von W.S. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Sven Scholz schrieb:
> Also ich bin blutiger Eagle-Anfänger

Das war hier jeder irgendwann einmal.
Das ist also überhaupt kein Argument!

Dennoch möchtest du eine Leiterplatte entwickeln und anfertigen lassen.
Deine Ansicht "und möchte mich daher auf das Wesentliche bzw. die
Schaltung und das Board konzentrieren" klingt nach "man kaue es mir vor,
daß ich bloß noch schlucken muß".

Wenn du also ein Anfänger bist, dann sorge dafür, daß du in einer Woche
eben kein Anfänger mehr bist, sondern das Benutzen deines Werkzeuges
Eagle wenigstens so einigermaßen gelernt hast. Eagle macht es dir leicht
- deutlich leichter als alle anderen EDA-Systeme.

Und zum Benutzen gehört als ganz wichtiger Teil eben auch das Anlegen
von Bauteilen und der Umgang mit den Bauteil-Bibliotheken. Das ist
enorm wichtig, denn du wirst in Zukunft immer mit speziellem Zeugs zu
tun haben, für das es noch keine Lib gibt.



Mister A. schrieb:
> Wofür kassieren die eigentlich die Kohle?
> Der Affenzirkus mit den Librarys ist ja nicht mehr auszuhalten...

Wenn du derart denkst, bist du hier auf dem verkehrten Dampfer. Werde
lieber Chef und halte dir nen Mitarbeiter, auf den du die Arbeit
abwälzt. Solche Ansicht ist kindisch und dumm. Und deine Ausdrucksweise
ist pöbelhaft.

Und die Kohle kassieren die für das Werkzeug und nicht für die Zutaten
zu deinem Kuchen, den du backen willst. Wenn dir das nicht paßt, dann
nimm ein EDA-System mit Wartungsvertrag und inkludiertem Liefern von
Bibliotheken für deine speziellen Bedürfnisse - und zahle dafür!

W.S.

von Jens M. (schuchkleisser)


Bewertung
3 lesenswert
nicht lesenswert
Stamsund schrieb:
> Warum
> soll jeder ein Bauteil für sich neu zeichnen, wenn es irgendwo schon
> fertig (und möglicherweise sogar auf Fehlerfreiheit getestet) existiert?

t Neuzeichnen = x
t Suchen im Internet ob es das schon gibt, probieren ob es richtig ist,
prüfen ob es den eigenen Standards genügt, überlegen ob die Quelle
vertrauenswürdig ist = y

Gesetz: y regelmäßig sehr viel größer als x
Da Zeit = Geld ist y auch sehr viel teurer. Auch wenn man das nur für
sich selber macht.

>hurr ich wills runterladen
>durr ich kann nicht selber malen
Dann lernt man es auch nie. Und dann lernt man auch nicht, warum ein
verfügbares Package scheiße ist, und wie man das denn ändern könnte.

Und speziell in diesem Fall ist es mit ein wenig Delete, ein wenig Move
und einem kleinen Circle getan.
Wir reden hier ja nun nicht über einen 1536pin BGA im 0,4er Raster mit
Kühlkörperhalterung, Impedanzkontrolle und 12-lagigem Board.
Rechteck, ne Handvoll Pads, nen Kreis, n paar Texte, done. Und der
Großteil der Arbeit ist ja schon fertig.
Ausdrucken, anprobieren, was gelernt haben, freuen.

: Bearbeitet durch User
Beitrag #6107891 wurde vom Autor gelöscht.
von Stamsund (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jens M. schrieb:
> t Neuzeichnen = x
> t Suchen im Internet ob es das schon gibt, probieren ob es richtig ist,
> prüfen ob es den eigenen Standards genügt, überlegen ob die Quelle
> vertrauenswürdig ist = y

"probieren ob es richtig ist" fällt auch für x an. Ich persönlich habe
noch keinen Footprint im Internet gefunden, der irgendwie bösartig
falsch wäre. Entweder sie waren ganz offensichtlich nicht richtig (weil
irgend was komplett anderes) oder aber gut, brauchbar und schon in der
realen Welt gegen ein tatsächlich produziertes Board getestet.

Was wirklich fehlt, ist eine Art Open-Source-Plattform für Footprints,
an der sich alle beteiligen und Footprints ggf. auch bewerten können.
Was Wiki-artiges halt.

Aber dieses ich-mache-lieber-selbst-alles-komplett-neu ist etwas
unglaublich ineffektives, was z.B. die Softwarebranche schon vor
Jahrzehnten aus guten Gründen komplett abgelegt hat.

von Jens M. (schuchkleisser)


Bewertung
2 lesenswert
nicht lesenswert
Stamsund schrieb:
> "probieren ob es richtig ist" fällt auch für x an.

Seh ich nicht so.
Wenn ich male, male ich 0,3mm Raster. Dann weiß ich das ich das habe und
gut.
Wenn ich lade, muss ich nachsehen, ob es 0,3mm Raster ist, entweder in
der Library oder per Ausdruck.

Wenn ich Pads setze, weiß ich mit dem DaBla auf Papier/der 2. Glotze, wo
DIn und DOut ist und setze die da.
Wenn ich lade, steht DIn und DOut zwar im Schaltplan, aber welches
verflixte Pad ist das? Muss man nachsehen...

Stamsund schrieb:
> der irgendwie bösartig
> falsch wäre.

Bösartig muss gar nicht sein.
Zu große/zu kleine Pads, bei ESPs z.b. keine Sperrflächen (Vias am
Modul), Paste vergrößert/verkleinert, Schriftgrößen.
Jeder der das malt, malt das für seinen Prozess.
Wetten, das ein Teil meiner Devices auf deiner Produktion nicht läuft?
Wetten, das es bei deinen auf meiner ebenso ist?

Wenn du dann im Editor eh alles anpacken musst um nachzusehen, kannst du
es auch gleich selber zeichnen.

Stamsund schrieb:
> Was wirklich fehlt, ist eine Art Open-Source-Plattform für Footprints,
> an der sich alle beteiligen und Footprints ggf. auch bewerten können.

Mach das.
Wer trägt die Kosten? Was ist mit "meine Fräse braucht mehr Platz" und
"ich fertige bei Ultrafinepitschboards.de, du darfst ruhig 0,05mm
Isolation nehmen"?

Stamsund schrieb:
> Aber dieses ich-mache-lieber-selbst-alles-komplett-neu ist etwas
> unglaublich ineffektives, was z.B. die Softwarebranche schon vor
> Jahrzehnten aus guten Gründen komplett abgelegt hat.

Deswegen werden Programme immer weiter aufgepustet und langsamer,
gleichzeitig werden Programmierer immer dämlicher.
Es wird immer mehr Denkarbeit von anderen erledigt, das ist für's
Endprodukt nicht gut.
Das Problem ist wie Effizienz beurteilt wird.
Wenn man nach "Ingenieursstunden für das Design" geht, ist es halt eben
Cloud: simpel, billig, müll.
Wenn man viele Stunden Hirnschmalz reinsteckt, ein effizientes kleines
schnelles und sicheres Produkt.
Die Frage ist, wie viele man verkauft, danach entscheidet sich ob man
eher V1 oder V2 machen sollte...

von Mister A. (mratix)


Bewertung
-1 lesenswert
nicht lesenswert
Sven Scholz schrieb:
> Es gab ein 2x8-Pin Design mit 2mm-Pitch allerdings auch wieder mit
> aufgedruckter Antenne. Das möchte ich so nicht in meinem Design haben
Klicke auf die Antenne und lösche sie einfach. Klicke auf den Kreis und
male einen rein. Nur den Abstand der beiden Pinheader ausmessen und ggf.
korigieren. Rahmen drumherum und fertig.

Obendrein verstehe ich nicht, wozu die Details gut sein sollen. Auf die
Fläche kommt das Modul drauf, man sieht nie wieder was drunter ist.
Ich habe Bauteile gesehen (glaube die NodeMCU oder ein ESP32) da hat
einer tatsächlich den LDO, CH340 usw. hineingemalt :)

Sven, ich schaue es mir heute Abend an und zeichne das Bauteil. Habe
auch noch ein paar von den "S" im Lager.

W.S. schrieb:
> Wenn du derart denkst, bist du hier auf dem verkehrten Dampfer. Werde
> lieber Chef und halte dir nen Mitarbeiter, auf den du die Arbeit
> abwälzt. Solche Ansicht ist kindisch und dumm. Und deine Ausdrucksweise
> ist pöbelhaft
LOL :)
Ich muss weder Chef werden, noch brauche ich einen Mitarbeiter. Alle
Aufgaben werden von mir an mich selbst delegiert und auch durchgeführt.

Nochmal: Eagle hat die komplette Library-Section vermurkst. Keine
Ordnung, keine Richtlinien, keine Vorgaben. Lokale librarys, shared
librarys, own librarys... ein vollgerotzter Affenzirkus!

Die 25000 Zutaten der Fa. Würth z.B., und anderen, hängen aus welchem
wichtigen Grund im Zirkus, ähm in den Werkzeugen?

Komm mal runter, lieber Herr Chef.

Das jemand nach einer lib fragt ist durchaus i.O. Das Rad muss wirklich
nicht neu erfunden werden.

: Bearbeitet durch User
von Michael R. (mr-action)


Bewertung
0 lesenswert
nicht lesenswert
Würth ist ein super Beispiel für schlechte Libs im Internet. Ich weiß
nicht, ob meine Exkollegen das inzwischen aufgeräumt haben, aber vor 1-2
Jahren waren die Footprints oft nicht zu gebrauchen und selbst die
Symbole für den Schaltplan waren Mist, weil sie auf irgendeinem Custom
Raster gezeichnet waren und die Verbindungen nicht gefangen wurden weil
die Pins eben nicht auf dem Standard Raster lagen.

von Sven Scholz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mister A. schrieb:
> Sven, ich schaue es mir heute Abend an und zeichne das Bauteil. Habe
> auch noch ein paar von den "S" im Lager.

Super, Danke!

von Ingolf O. (headshotzombie)


Bewertung
1 lesenswert
nicht lesenswert
Richtige Inet-Recherche ist auch hilfreich =>
http://avrtech.pl/2017/01/08/esp8266-eagle-symbol-oraz-fotoprint/

Ingo

von Olaf (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> Das kostet einfach nur Zeit. Obendrein gehen während dessen auch noch
> Ideen verloren.

Zeit? Ja klar, in der Zeit du brauchst um hier nach Hilfe zu weinen
kannst du schon ein Bauteil fertig haben.

> Bei einer kommerziellen Software wie Eagle, würde ich (pers.) strikt auf
> komplette und sauber Libs bestehen.

Gewiss nicht. Im kommerziellen Bereich macht sich jeder die Libs selber
der groesser ist wie eine Wuerstchenbude weil da naemlich die
Prozesssicherheit drin steckt. Die Bauteile muessen naemlich zum eigenen
Prozess passen.

Olaf

von Sven Scholz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ingolf O. schrieb:
> Richtige Inet-Recherche ist auch hilfreich =>

Verstehe ich nicht...
Das ist der ESP-07!

von W.S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jens M. schrieb:
> Deswegen werden Programme immer weiter aufgepustet und langsamer,
> gleichzeitig werden Programmierer immer dämlicher.
> Es wird immer mehr Denkarbeit von anderen erledigt, das ist für's
> Endprodukt nicht gut.

Du sprichst mir aus der Seele.

Aber die Denkweise des Nachwuchses ist leider so:
"Warum soll ich etwas selber machen, wenn ich es von irgendwo her fertig
kriegen kann"
"warum soll ich etwas selber können, wenn es doch andere gibt, die es
bereits können"
"warum soll ich selber dort hinkommen, wo andere bereits vor mir
hinge.... haben"
"warum soll ich ein Vorturner werden, wenn es für mich doch einfacher
ist, ein Nachaffe zu sein"
"aber viel Geld will ich am Monatsende kriegen, weil ich ja so wertvoll
bin"

Dünnbrettbohrer sind nur erfindungsreich, wenn es um das Kriegen von
Ergebnissen Anderer geht - in der Sache hingegen sind sie ohne Fortune.

W.S.

von Mister A. (mratix)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sven Scholz schrieb:
> Mister A. schrieb:
>> Sven, ich schaue es mir heute Abend an und zeichne das Bauteil. Habe
>> auch noch ein paar von den "S" im Lager.
>
> Super, Danke!
Leider finde ich meine Module nicht, konnte daher nichts abmessen.

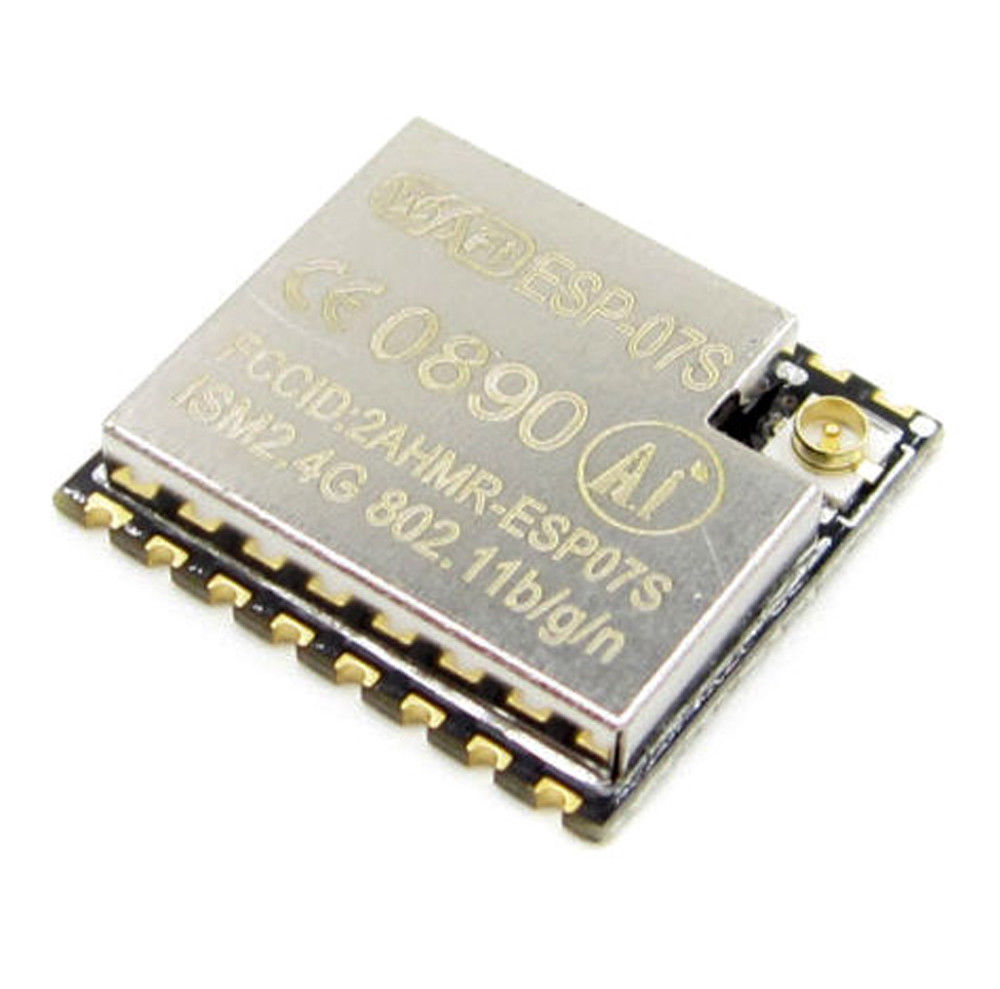

Als Vorlage standen mir nur Produktfotos z.V., anhand deren habe ich das
neue Bauteil gezeichnet.

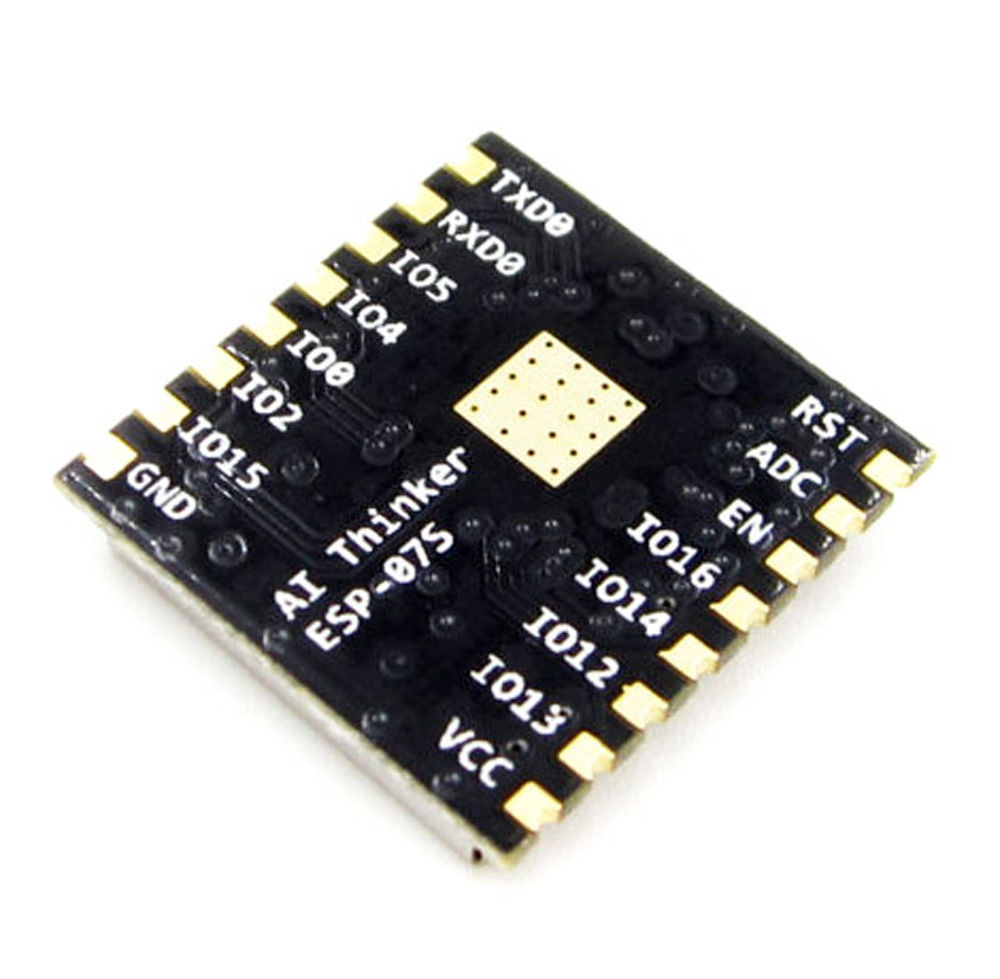

Wegen dem Pad auf der Unterseite bin ich mir unsicher (Thermalpad oder
Massefläche). Wenn jemand dazu etwas sachliches beitragen kann...

Jedenfalls habe ich beide Varianten entworfen und die Lib in v9 und v7
angehängt. Viel Spaß.

von W.A. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Dieses Gejammer über fehlende Bauteile von Leuten die es nicht mal
hinkriegen, ein Platinenproblem dem Unterforum für Platinen zuzuordnen,
ist mal wieder typisch.

Mister A. schrieb:
> Bei einer kommerziellen Software wie Eagle, würde ich (pers.) strikt auf
> komplette und sauber Libs bestehen.

Soll AutoDesk jetzt für jedes chinesische Hinterhofmodul eine Library
zur Verfügung stellen?

Das müsste doch wohl Aufgabe des Modullieferanten sein, die passenden
Libraries für alle ECAD-Programme dieser Welt bereitzustellen.

von Mister A. (mratix)


Bewertung
0 lesenswert
nicht lesenswert
W.A. schrieb:
> Soll AutoDesk jetzt für jedes chinesische Hinterhofmodul eine Library
> zur Verfügung stellen?
Natürlich nicht. Solche kleine Hinterhofler wie Espressif und Ai-Thinker
kann man ignorieren. Die verkaufen zwar wie blöd, stellen jedoch keine
Gefahr dar.
Eagle ist eine Hausnummer größer. Warum sollte man sich auf den Level
und Nivou von KiCad, EasyEDA u.a. begeben. Damit kann man keine Kohle
machen.

Den restlichen Sülz lasse ich mal unkommentiert stehen. Es hilft weder
dem Topic noch dem TO in irgeneiner Weise.

Mister A. schrieb:
> Wegen dem Pad auf der Unterseite bin ich mir unsicher (Thermalpad oder
> Massefläche). Wenn jemand dazu etwas sachliches beitragen kann...
Dieser Punkt wäre noch zum Problem passend.

von Sven Scholz (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mister A. schrieb:
> Jedenfalls habe ich beide Varianten entworfen und die Lib in v9 und v7
> angehängt. Viel Spaß.

Vielen Dank ich habe das Bauteil in deiner Bibliothek jetzt gefunden.

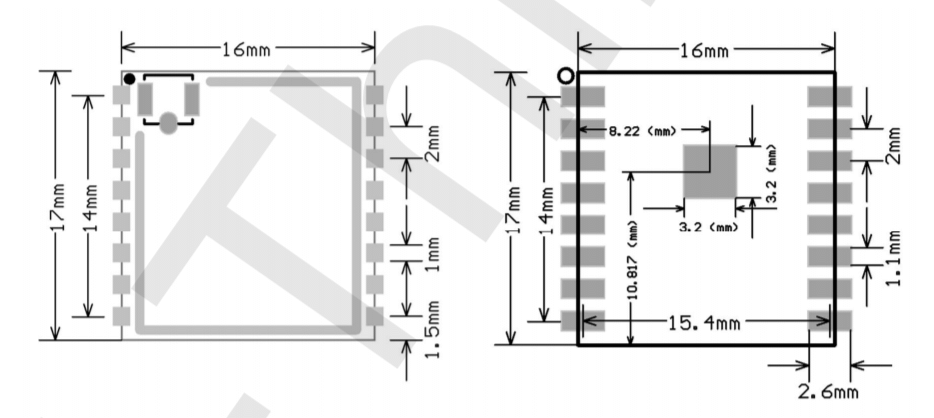

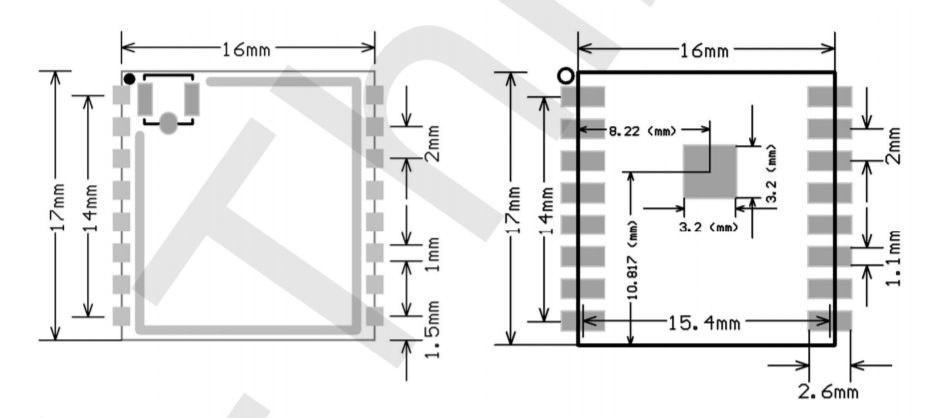

Die Abmessungen zum ESP-07S habe ich rausgesucht (siehe Anlage), ich
gehe mal stark davon aus dass dein Werk passen wird... :-)

Danke nochmal!!

von Johannes S. (jojos)


Bewertung
0 lesenswert
nicht lesenswert
auf Papier ausdrucken und Modul drauflegen, kontrolle ist billiger.
Wenn ich das Bauteil gehabt hätte, dann hätte ich dir das auch
geschickt. Aber anstatt so lange auf andere zu warten: Google findet
auch Anleitungen und Tutorials zur Bauteilerstellung. Das ist die
gleiche Zeichnerei wie im Schaltplan, mit wenigen zusätzlichen
Konvetionen für Name und Value. Und mit dem neuen Footprintgenerator ist
die Arbeit für das Pads zeichnen auch schon stark vereinfacht worden.

von Mister A. (mratix)


Bewertung
0 lesenswert
nicht lesenswert
Sven Scholz schrieb:
> Die Abmessungen zum ESP-07S habe ich rausgesucht (siehe Anlage)
Ah super. Da lag ich vom Augenmaß garnicht so falsch.

> gehe mal stark davon aus dass dein Werk passen wird... :-)
Nur den Pad etwas korigieren, dann rollt das ganze.

von Sven Scholz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mister A. schrieb:
> Ah super. Da lag ich vom Augenmaß garnicht so falsch.

Hallo nochmal,

wenn ich mir dein Bauteil jetzt im Board-Design ansehe, dann sehe ich
nur die Kupferflächen im korrekten Abstand. So weit so gut - aber ist
das denn schon ausreichend?
Ich würde daraus später tatsächlich eine Platine fertigen lassen und die
komplette Platine wird ja im Fertigungsprozess mit einem grünen Lack
überzogen.
Was passiert dann mit "deinen" Kupferflächen?
Es wäre natürlich sehr ärgerlich, wenn die mit überzogen würden und ich
das Bauteil nicht mehr von oben auflöten könnte...
Bei den anderen SMD-Bauteilen, z.B. aus der rcl-Library sehe ich überall
noch graue Flächen. Ich denke dass wird der Anschluss nach dem
Lack-Überzug sein?

Kann das evtl. nochmal jemand überprüfen?

Herzlichen Dank!

von Wolfgang (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sven Scholz schrieb:
> Ich würde daraus später tatsächlich eine Platine fertigen lassen und die
> komplette Platine wird ja im Fertigungsprozess mit einem grünen Lack
> überzogen.

Nein, mit grünem Lack wird die Platine nur dort überzogen, wo der
entsprechend Stoplack-Layer nichts gegenteiliges festlegt.

von Jens M. (schuchkleisser)


Bewertung
-1 lesenswert
nicht lesenswert
Ohne euch zu nahe treten zu wollen: jetzt sind wir wieder da, das jemand
eine Lib von jemand fremdem überprüfen muss, ob sie seinen
Qualitätsvorgaben und Prozesseigenheiten genügt.

Ist das so schwer, den Layer tStop bzw. tCream anzuschalten und
nachzusehen ob da Rechtecke sind, wo sie sein sollen?
Da hat jemand aber grundlegenste Kenntnisse seines Werkzeugs nötig...

Also: das holzige Ende am Hammer ist wo die Pfoten hinmüssen! :)

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
